Apparate- und Behälterbau aus Edelstahl und Stahl inkl. Konstruktion, Schweißen, Oberflächenbearbeitung und Montage

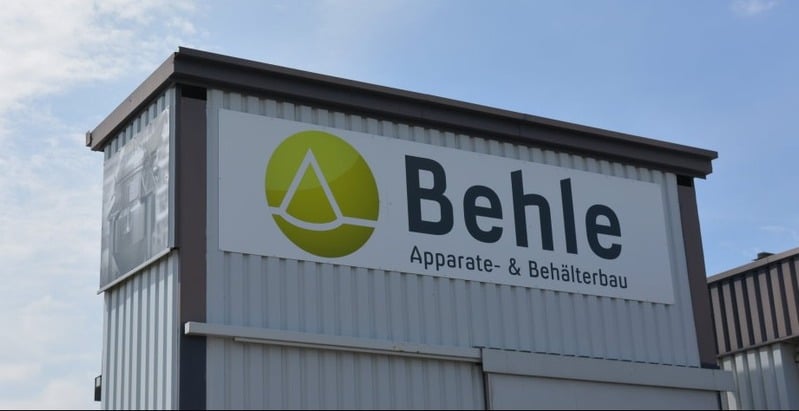

H. Behle GmbH
BielefeldNeu auf Amplifa
Apparate- und Behälterbau aus Bielefeld

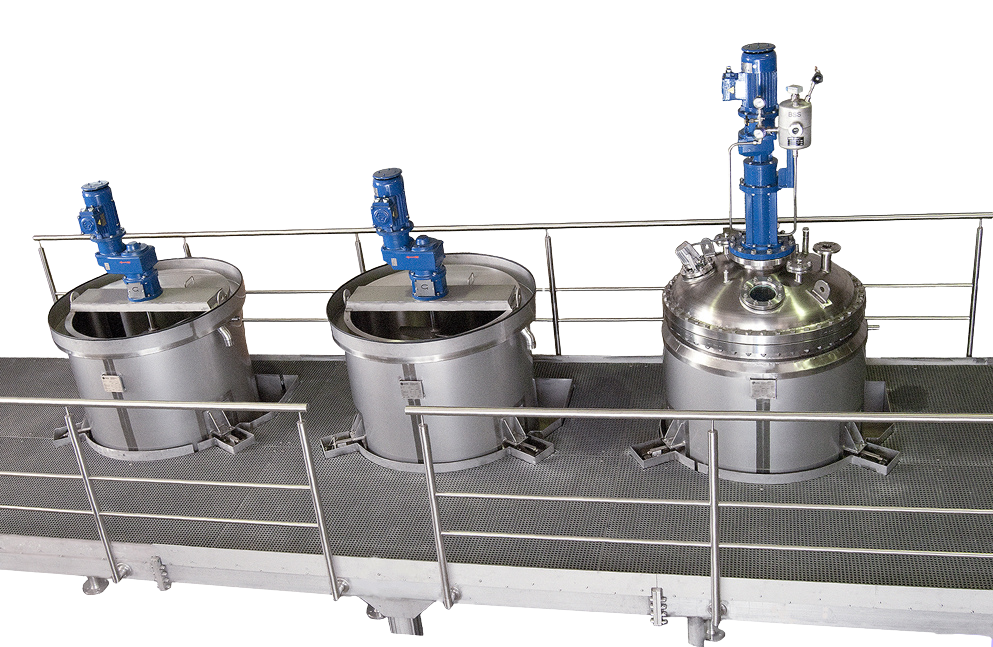

Die H. Behle GmbH fertigt seit mehr als vier Jahrzehnten Apparate, Behälter und Sonderkonstruktionen für die chemische und pharmazeutische Industrie sowie die Lebensmittelindustrie. Am Standort Bielefeld-Jöllenbeck umfasst die Fertigung den Zuschnitt (Tafelscheren bis 3000 x 13 mm, Plasma- und Autogenschneiden), Umformung mit Kantbänken, Schwenkbiegemaschinen und vier Rundbiegemaschinen sowie Schweißen nach zertifizierten Verfahren (E-Hand, MAG, MIG, WIG/Tip-Tig, UP). Zur Oberflächenbearbeitung gehören Beizen und Passivieren in einer 4x10 m Beizhalle, Schleifen mit Rauheiten unter Ra 0,02 µm, Elektropolieren und Glasperlenstrahlen. Das Produktprogramm reicht von ein- und doppelwandigen, beheizten und isolierten Behältern und Druckbehältern nach AD-2000, EN13445, EN13480 oder ASME bis zu vollständig verrohrten Anlagen inklusive Armaturen, Pumpen und Motoren. Konstruktion und Auslegung erfolgen mit AutoCAD und Inventor in 2D/3D; die Montage und bauseitige Verrohrung vor Ort übernimmt das Unternehmen ebenfalls.
- Standort
- Bielefeld
- Verfahren
- Tafelschneiden (Zuschnitt), Plasmaschneiden, Autogenschneiden, Thermisches Schneiden (Mobilschneidgeräte), Abkanten / Schwenkbiegen, Richten (Presse), Bördeln, Rundbiegen/Walzen (konische Zylinder und Böden)
- Werkstoffe
- Edelstahl, Stahl, Nichteisen-Metalle, Kunststoff (Beschichtung), Zink (Beschichtung), AutoCAD / Inventor, WIG-Schweißen (Tip-Tig)
- Zertifikate
- TÜV-Nord zertifizierte Schweißverfahren (E-Hand, MAG, MIG, WIG, UP), Berechnung nach AD-2000, EN13445, EN13480, ASME
- Branchen
- Chemische Industrie, Pharmaindustrie, Lebensmittelindustrie
- 01
Konstruktion und Auslegung (CAD, AD-2000, EN13445, EN13480, ASME)
- 02
Zuschnitt (Tafelschere, Plasma, Autogen)
- 03
Umformung (Abkanten, Walzen, Bördeln, Richten)
- 04
Zerspanung (Bohren, Drehen, Sägen)
- 05
Schweißen (Längs-/Rundnaht, UP, mobile Maschinen)
- 06

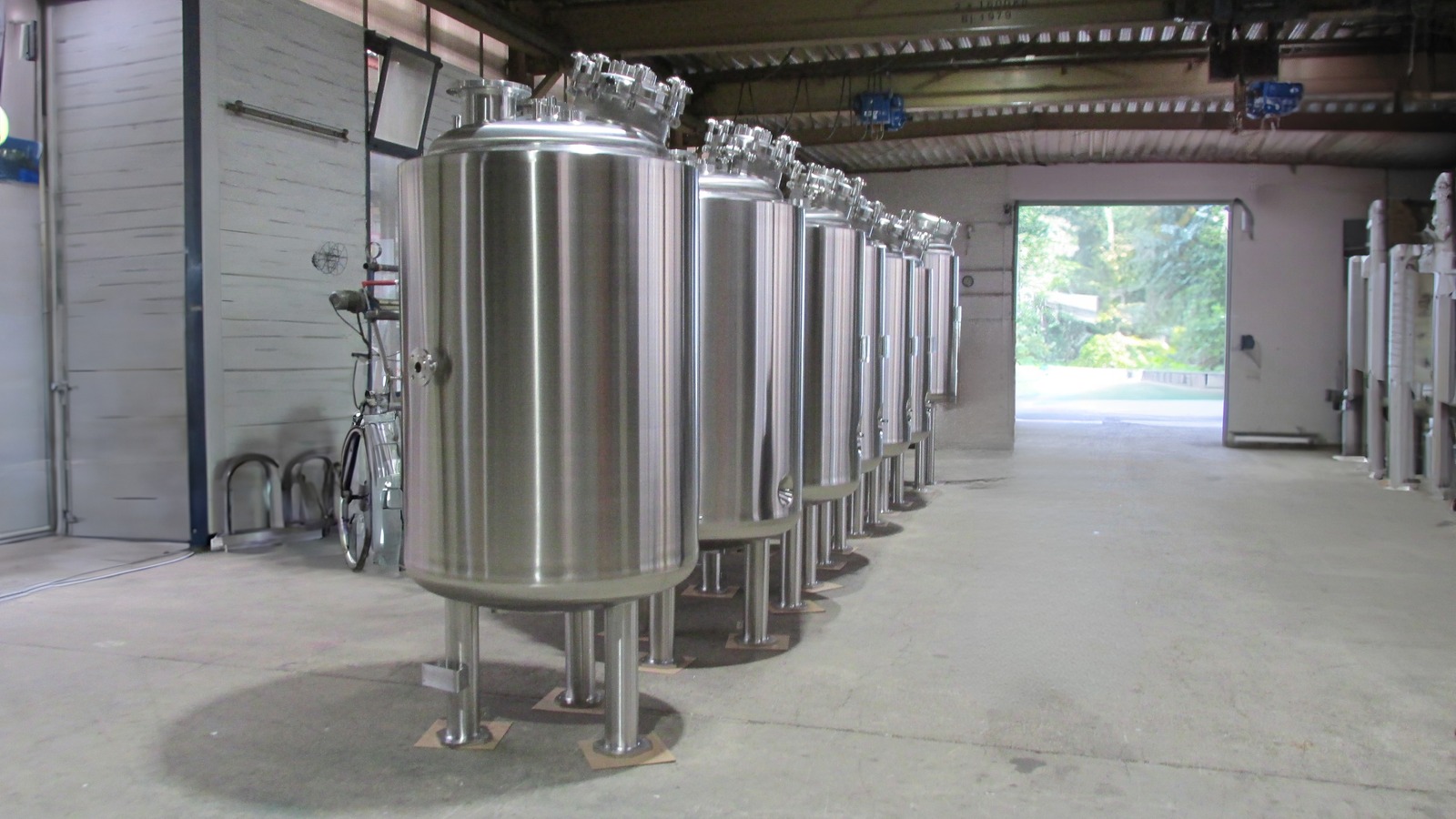

Oberflächenbearbeitung (Beizen, Schleifen, Elektropolieren, Strahlen)
- 07

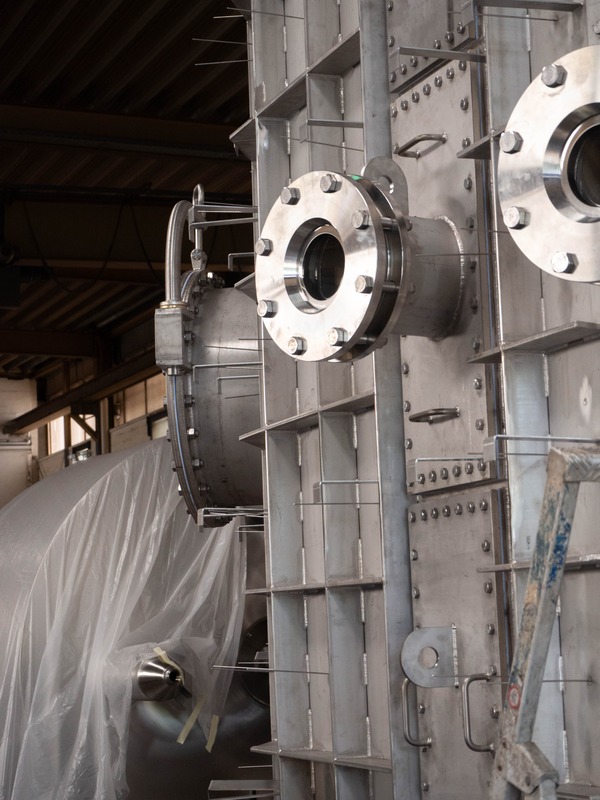

Ausrüstung und Montage (Verrohrung, Armaturen, Pumpen, Motoren)
Werkstoffe und Verfahren
Edelstahl
Hauptwerkstoff für Apparate, Behälter und Druckbehälter, inkl. Beizen, Passivieren und Elektropolieren
Stahl
Für Behälter, Apparate und Konstruktionen, u. a. mit Lack-, Kunststoff- oder Zinkbeschichtung
Nichteisen-Metalle
Verwendung in Sonderkonstruktionen
AutoCAD / Inventor
2D- und 3D-Konstruktion inkl. 3D-Modelle für den Kunden
WIG-Schweißen (Tip-Tig)
Zertifiziertes Schweißverfahren für Edelstahl und Stahl
Standorte
Bielefeld
DEHauptsitz und Fertigung
- Stückgewicht / Größe
- Bauteile bis 10 to, Ø bis 3500 mm, Länge bis 15 m
- Werkstoffe
- Edelstahl, Stahl, Nichteisen-Metalle
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Tafelschneiden (Zuschnitt)Zerspanung | – | – | – | – | Edelstahl, Stahl |
| PlasmaschneidenZerspanung | – | – | – | – | – |
| AutogenschneidenZerspanung | – | – | – | – | – |
| Thermisches Schneiden (Mobilschneidgeräte)Zerspanung | – | – | – | – | – |
| Abkanten / SchwenkbiegenUmformung | – | – | – | – | – |
| Richten (Presse)Umformung | – | – | – | – | – |
| BördelnUmformung | – | – | – | – | – |
| Rundbiegen/Walzen (konische Zylinder und Böden)Umformung | – | 15m (Bauteile) × Durchmesser bis 3500 mm | 10 to | – | Edelstahl, Stahl |
| BohrenZerspanung | – | – | – | – | – |
| DrehenZerspanung | – | – | – | – | – |
| SägenZerspanung | – | – | – | – | – |
| E-Hand-SchweißenFügen | – | – | – | – | Stahl, Edelstahl |
| MAG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl |
| MIG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl |
| WIG-Schweißen (Tip-Tig)Fügen | – | – | – | – | Stahl, Edelstahl |
| UP-SchweißenFügen | – | – | – | – | Stahl |
| Beizen und Passivieren (Edelstahl)Oberfläche | – | 10 m × 4 m | – | – | Edelstahl |
| Schleifen (halbautomatisch, stufenweise)Oberfläche | Ra < 0,02 µm | – | – | – | Edelstahl |
| ElektropolierenOberfläche | – | – | – | – | Edelstahl |
| GlasperlenstrahlenOberfläche | – | – | – | – | Edelstahl |
| Beschichten (Lack, Kunststoff, Zink)Oberfläche | – | – | – | – | Stahl |
| Auslegung / Konstruktion (2D/3D CAD)Engineering | – | – | – | – | – |
| Behälter- und Apparatebau (Druckbehälter nach AD-2000, EN13445, EN13480, ASME)Fügen | – | 15 m × Durchmesser bis 3500 mm | 10 to | – | Edelstahl, Stahl |
| Anlagenbau inkl. Rohrleitungen, Armaturen, Pumpen, MotorenMontage | – | – | – | – | – |
| Montage / Installation vor Ort inkl. VerrohrungMontage | – | – | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Tafelschere | – | 3 | bis 3000 x 13 mm | – | Bielefeld |
| Plasma- und Autogenschneideinrichtung | – | – | – | – | Bielefeld |
| Thermische Mobilschneidgeräte | – | – | – | – | Bielefeld |
| Kantbank | – | – | – | – | Bielefeld |
| Schwenkbiegemaschine | – | – | – | – | Bielefeld |
| Richtpresse | – | – | – | – | Bielefeld |
| Bördelmaschine | – | – | – | – | Bielefeld |
| Rundbiegemaschine (Walze) | – | 4 | – | – | Bielefeld |
| Bohrwerk | – | – | – | – | Bielefeld |
| Drehbank | – | – | – | – | Bielefeld |
| Säge | – | – | – | – | Bielefeld |
| Längsnahtschweißmaschine | – | – | – | – | Bielefeld |
| Rundnahtschweißmaschine | – | – | – | – | Bielefeld |
| UP-Schweißanlage | – | 1 | – | – | Bielefeld |
| Mobilschweißmaschine | – | – | – | – | Bielefeld |
| Drehkipptisch (auf Schienen) | – | – | – | – | Bielefeld |
| Halbautomatische Schleifanlage | – | 1 | – | – | Bielefeld |
| Beizhalle | – | 1 | 4 x 10 m | – | Bielefeld |
Zusatzleistungen
Qualität
Die Schweißverfahren E-Hand, MAG, MIG, WIG (Tip-Tig) und UP werden regelmäßig vom TÜV-Nord zertifiziert. Die Auslegung von Druckbehältern und Apparaten erfolgt nach AD-2000, EN13445, EN13480 und ASME; eine eigene Qualitätssicherung begleitet die Fertigung.
| Nachweis | Bielefeld |
|---|---|
| TÜV-Nord zertifizierte Schweißverfahren (E-Hand, MAG, MIG, WIG, UP) | |
| Berechnung nach AD-2000, EN13445, EN13480, ASME |
Historie
Fertigung von Apparaten, Behältern und Sonderkonstruktionen seit mehr als vier Jahrzehnten
