CNC-Lohnfertigung von Dreh- und Frästeilen mit Präzision im µ-Bereich für Medizintechnik und Dentaltechnik.
Haager GmbH & Co. KG
75177 Pforzheim (Lochäckerstr. 14)Neu auf Amplifa
Mechanische Miniaturen mit µ-Präzision
Die Haager GmbH & Co. KG fertigt als CNC-Lohnfertiger kleine und kleinste Dreh- und Frästeile im Rohmaterialdurchmesser zwischen 0,5 und 36 mm mit Präzision im Mikrometerbereich. Die Unternehmenswurzeln liegen in der Schmuck-Industrie, woraus der Anspruch an hohe Oberflächengüte herrührt; heute werden überwiegend alle Arten von Metallen zerspanert, insbesondere Edelstahl, Titan und Messing. Zum Leistungsspektrum gehören neben der Serienproduktion die Machbarkeitsprüfung mit CAD-Tools und physischen Erstmustern, Teilereinigung (Trovalisieren, Glasperlenstrahlen, Ultraschall), Laserbeschriftung sowie die Lieferung als konfektionierte Einzelteile oder vormontierte Baugruppen. Die Kunden stammen überwiegend aus Medizintechnik, Dentaltechnik, Mess- und Regeltechnik, Hör-Akustik sowie Luft- und Raumfahrt. Fertigung und Verwaltung befinden sich an einem Standort in Pforzheim (Lochäckerstr. 14). Das Qualitätsmanagementsystem ist nach DIN EN ISO 9001:2015 und DIN EN ISO 13485:2021 zertifiziert.
- Standort
- Pforzheim
- Verfahren
- CNC-Drehen, CNC-Fräsen, Serienproduktion von CNC-Dreh- und Frästeilen (0,5–36 mm Rohmaterialdurchmesser), Glasperlstrahlen / Trovalisieren (nachgelagerte Oberflächenveredelung), Laserbeschriften, Teilereinigung (2-Tank-Reinigung, Ultraschallreinigung), Montage vormontierter Baugruppen, Machbarkeitsprüfung mit CAD-Tools und physischen Erstmustern
- Werkstoffe
- 1.4301 Edelstahl, 3.7165 Titan Grade 5, 1.4021 Edelstahl, 3.7035 Titan Grade 2, 3.7065 Titan Grade 4, 2.0401 Messing, CNC-Drehen, 5-Achs-CNC-Fräsen
- Zertifikate
- DIN EN ISO 9001:2015, DIN EN ISO 13485:2021
- Branchen
- Medizintechnik, Dentaltechnik, Mess- und Regeltechnik, Hör-Akustik, Luft- und Raumfahrt, Schmuck-Industrie (historischer Ursprung)
- 01
Machbarkeitsprüfung mit CAD-Tools und Erstmustern
- 02
CNC-Drehen
- 03
CNC-Fräsen (5-Achsen)
- 04
Teilereinigung
- 05
Oberflächenveredelung (Glasperlenstrahlen, Trovalisieren)
- 06
Laserbeschriftung
- 07
Messtechnische Prüfung
- 08
Vormontage/Konfektionierung
Werkstoffe und Verfahren
1.4301 Edelstahl

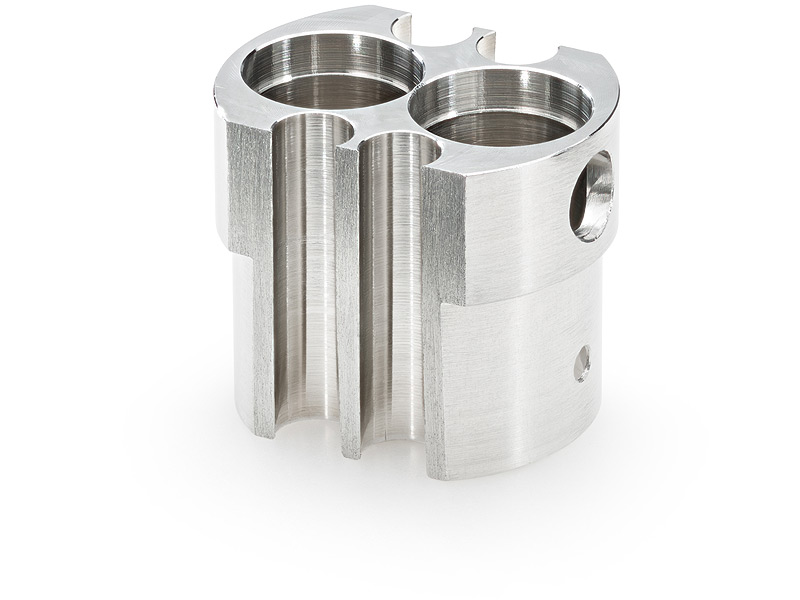

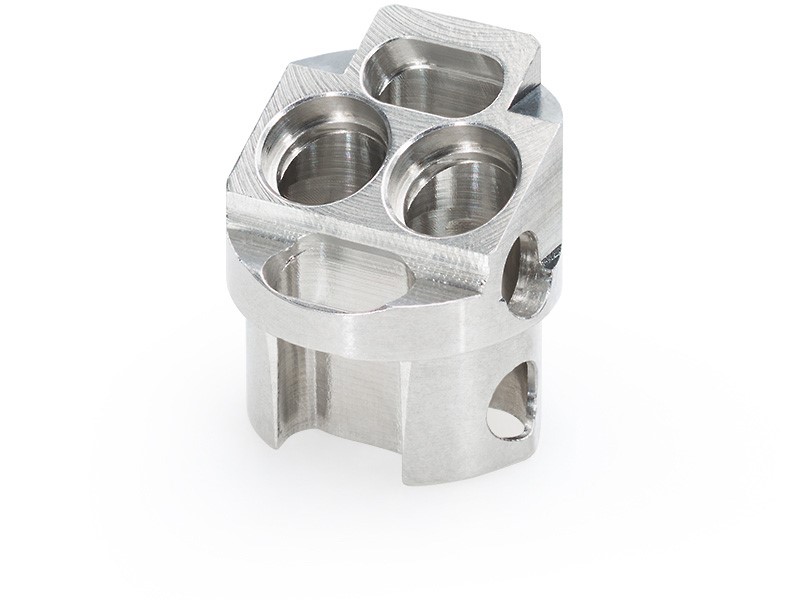

Rostfreier Edelstahl für Vollsichtteile wie Endoskop-Führungen, -Spitzen und -Gehäuse.
1.4021 Edelstahl

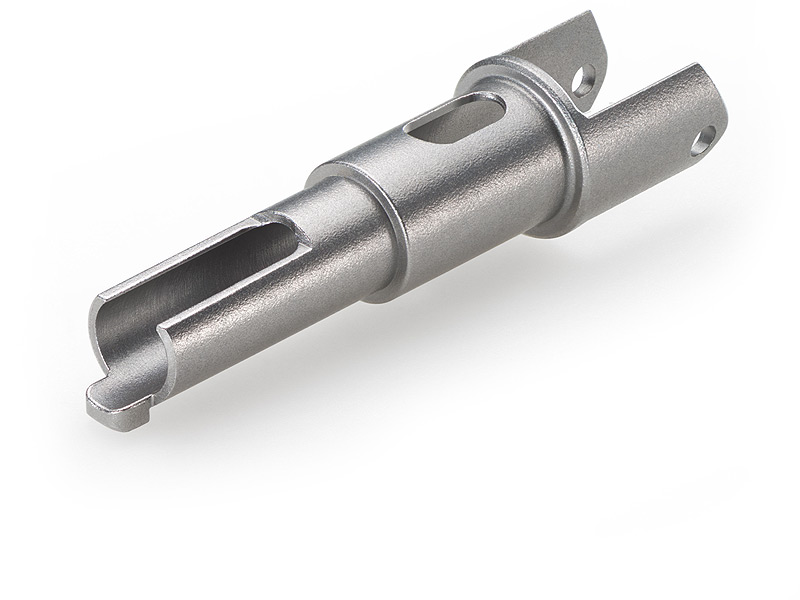

Martensitischer Edelstahl für mechanische Bauteile von Operationsbestecken.
3.7165 Titan Grade 5

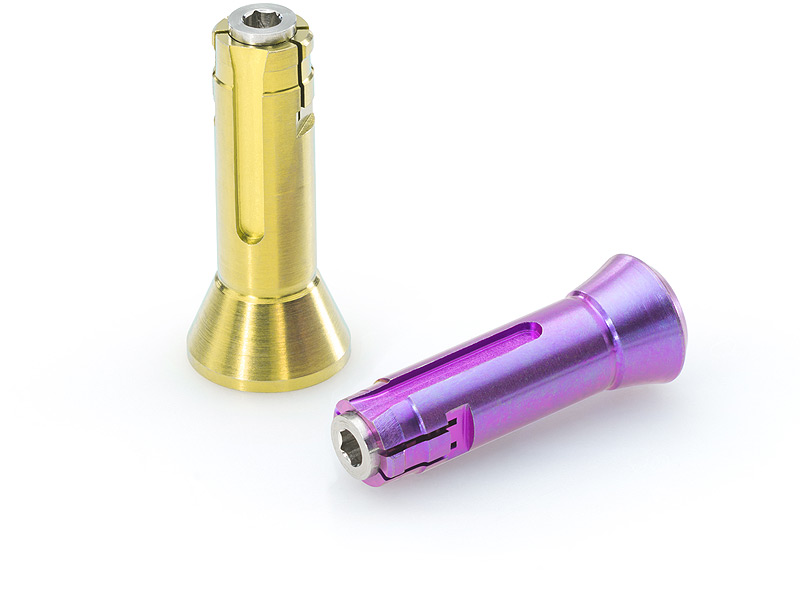

Hochfester Titanwerkstoff für Zahnimplantat-Systeme, nachgelagert farblich anodisiert.

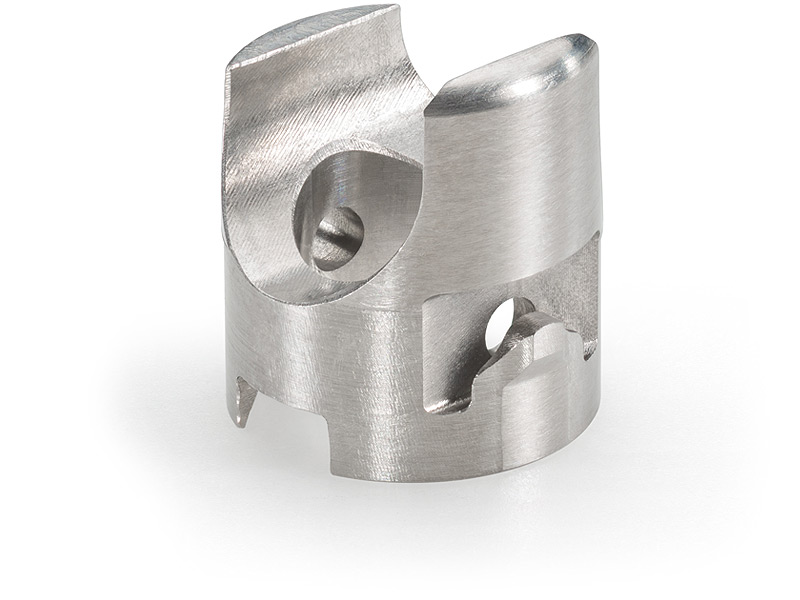

3.7035 Titan Grade 2
Titan für Wirbelsäulenimplantate mit kleinsten Fräsungen und Dünnwandigkeit.
3.7065 Titan Grade 4

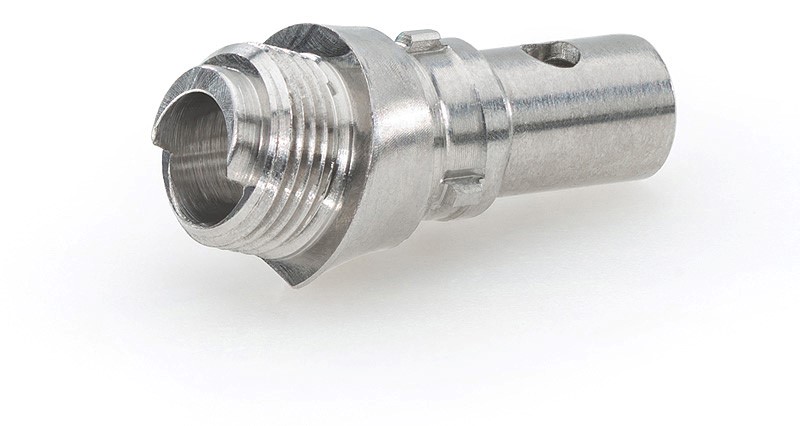

Titan für Zahnimplantat-Abutments in Varianten mit unterschiedlichen Winkeln.
2.0401 Messing

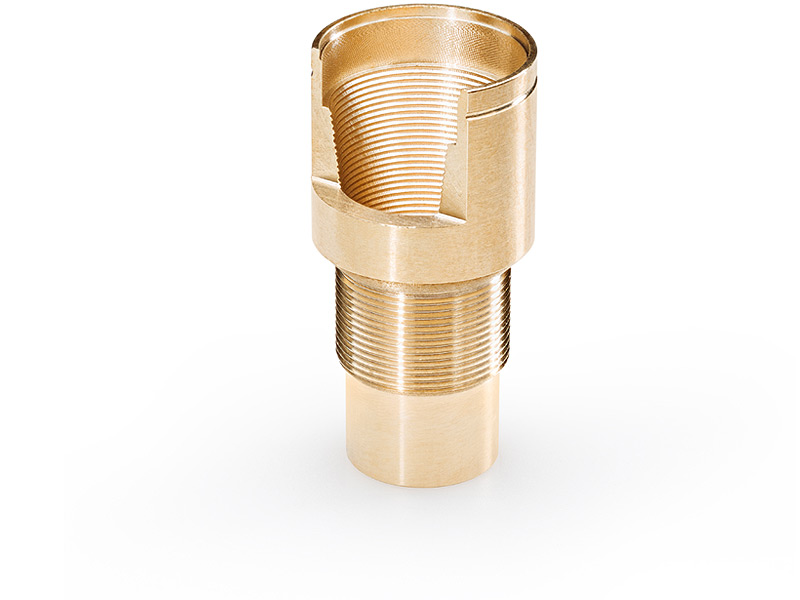

Messing für Distanzelemente mit feiner Mikrostruktur in der Innenkontur.
CNC-Drehen
Serienfertigung auf CNC-Drehmaschinen von Escomat, Index, Schaublin, Star und Traub (ø 0,3–40 mm, max. 400 mm Länge).
5-Achs-CNC-Fräsen
Fünfachsige Bearbeitung mit Drehoption auf Willemin-Macodel-Maschinen W 408 und W 508 (ø 1–51 mm, max. 70 mm Länge).
Teilereinigung
2-Tank-Reinigung (Hösel SOLVACS) und Ultraschallreinigung (M. Walter Powersonic) als nachgelagerter Prozessschritt.
Glasperlstrahlen / Trovalisieren

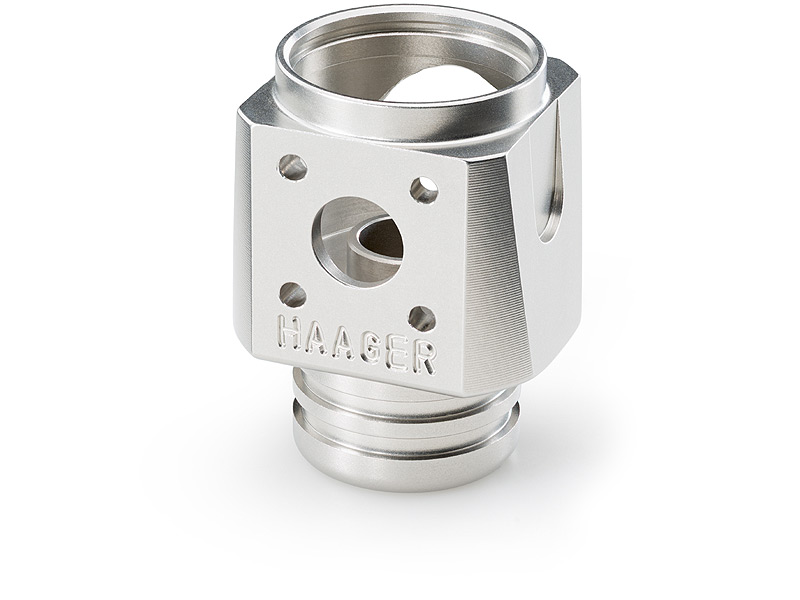

Nachgelagerte Oberflächenveredelung für Vollsichtteile wie Endoskopie-Gehäuse.
Laserbeschriftung
Anlagenbasierte Beschriftung von Teilen (TYKMA Electox LGB20).
Vormontage von Baugruppen
Lieferung vormontierter Baugruppen, z. B. inklusive medizinischer Torx-Schraube.
Standort
Pforzheim
DEFertigung und Verwaltung
- Stückgewicht / Größe
- Teile ø 0,5–36 mm Rohmaterialdurchmesser
- Losgröße
- Serienproduktion
- Werkstoffe
- Edelstahl, Titan, Messing
- CNC-Drehmaschinen (Traub TNL-12/18/20/32, Star, Index, Schaublin, Escomat)
- Willemin-Macodel W 408 / W 508 5-Achs-Fräsmaschinen
- Hösel SOLVACS 2-Tank-Reinigung
- M. Walter Powersonic Ultraschallreinigung
- Zeiss O-Inspect 332 / Prismo KMG
- Mahr XCR-20 Rauheitsmessgerät, MM200 Messmikroskop
- Zoller Hyperion H400F3 Werkzeugvoreinstellung

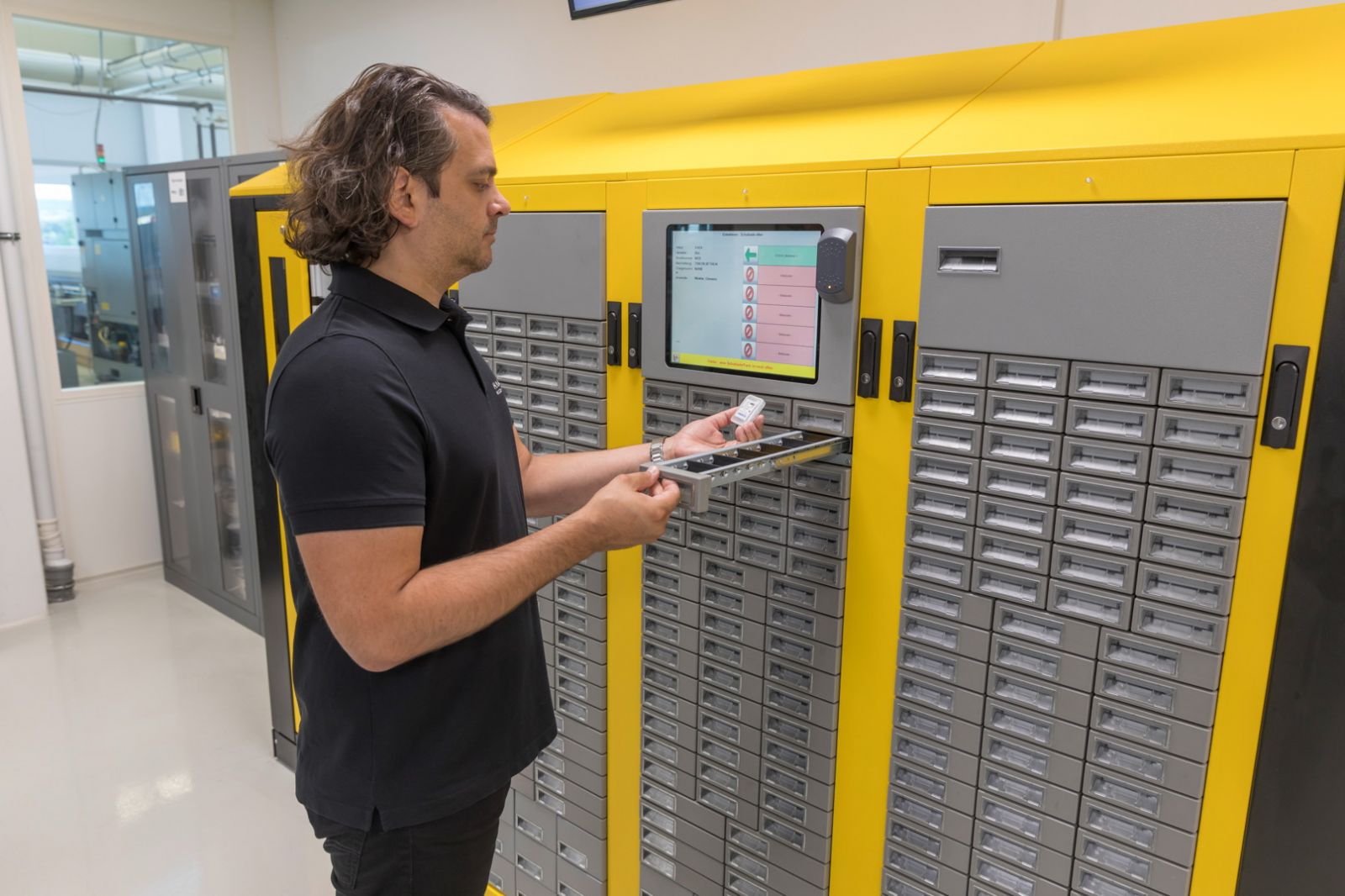

- Kennametal Toolboss Werkzeugmanagement
- TYKMA Electox LGB20 Laserbeschriftung
Exemplarische Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | µ-Bereich | 400 mm | – | – | Edelstahl, Titan, Messing |
| CNC-FräsenZerspanung | µ-Bereich | 70 mm | – | – | Edelstahl, Titan, Messing |
| Serienproduktion von CNC-Dreh- und Frästeilen (0,5–36 mm Rohmaterialdurchmesser)Zerspanung | – | – | – | – | alle Arten von Metallen |
| Glasperlstrahlen / Trovalisieren (nachgelagerte Oberflächenveredelung)Oberfläche | – | – | – | – | Edelstahl |
| LaserbeschriftenOberfläche | – | – | – | – | – |
| Teilereinigung (2-Tank-Reinigung, Ultraschallreinigung)Oberfläche | – | – | – | – | – |
| Montage vormontierter BaugruppenMontage | – | – | – | – | – |
| Machbarkeitsprüfung mit CAD-Tools und physischen ErstmusternEngineering | – | – | – | – | – |
| Profil-Rauheitsmessung, Messmikroskopie, KoordinatenmesstechnikPrüfung | – | – | – | – | – |
24 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine | Escomat D2-CNC | 1 | ø 0,3–4 mm, max. Länge 80 mm | 2008 | Pforzheim |
| CNC-Drehmaschine | Index C100 | 1 | ø 6–40 mm, max. Länge 200 mm | 2012 | Pforzheim |
| CNC-Drehmaschine | Schaublin 102 TM | 1 | ø 1–25 mm, max. Länge 200 mm | 2006 | Pforzheim |
| CNC-Drehmaschine | Star SV-20 | 1 | ø 4–22,5 mm, max. Länge 220 mm | 2022 | Pforzheim |
| CNC-Drehmaschine | Star SW-12R2 | 1 | ø 3–12 mm, max. Länge 135 mm | 2019 | Pforzheim |
| CNC-Drehmaschine | Star SL10 | 2 | ø 0,5–10 mm, max. Länge 105 mm | 2023 | Pforzheim |
| CNC-Drehmaschine | Star SD26 | 1 | ø 3–26 mm, max. Länge 260 mm | 2024 | Pforzheim |
| CNC-Drehmaschine | Traub TNL-12 | 11 | ø 1–12 mm, max. Länge 130 mm | 2015 | Pforzheim |
| CNC-Drehmaschine | Traub TNL-18 | 7 | ø 5–20 mm, max. Länge 205 mm | 2018 | Pforzheim |
| CNC-Drehmaschine | Traub TNL-20 | 8 | ø 5–20 mm, max. Länge 205 mm | 2023 | Pforzheim |
| CNC-Drehmaschine | Traub TNL-32 | 2 | ø 8–32 mm, max. Länge 400 mm | 2018 | Pforzheim |
| CNC-Drehmaschine | Traub TNL-32comp | 2 | ø 8–32 mm, max. Länge 400 mm | 2023 | Pforzheim |
| 5-Achs-Fräsmaschine (mit Drehoption) | Willemin-Macodel W 408 | 17 | ø 1–36 mm, max. Länge 70 mm | 2024 | Pforzheim |
| 5-Achs-Fräsmaschine (Drehoption + Palletiersystem) | Willemin-Macodel W 408 | 1 | ø 1–36 mm, max. Länge 70 mm | 2008 | Pforzheim |
| 5-Achs-Fräsmaschine (2x Drehoption + Palletiersystem) | Willemin-Macodel W 508 | 3 | ø 1–51 mm, max. Länge 70 mm | 2024 | Pforzheim |
| Teilereinigungsanlage (2-Tank) | Hösel SOLVACS | 1 | 2-Tank Reinigung mit Dowclene 1621 | 2014 | Pforzheim |
| Ultraschallreinigungsanlage | M. Walter Powersonic | 1 | – | 1999 | Pforzheim |
| Profil-Rauheitsmessgerät | Mahr XCR-20 | 1 | 260 mm | 2015 | Pforzheim |
| X/Y Messmikroskop | Mahr MM200 | 2 | 50 mm | 2013 | Pforzheim |
| Koordinatenmessgerät | Zeiss O-Inspect 332 | 1 | 300×300×200 mm | 2016 | Pforzheim |
| Koordinatenmessgerät | Zeiss Prismo | 1 | 900×1500×650 mm | 2013 | Pforzheim |
| Werkzeugvoreinstellsystem | Zoller Hyperion H400F3 | 1 | – | 2010 | Pforzheim |
| Werkzeugmanagementsystem | Kennametal Toolboss | 1 | – | 2012 | Pforzheim |
| Laserbeschriftungsanlage | TYKMA Electox / Haberstroh LGB20 | 1 | – | 2019 | Pforzheim |
Zusatzleistungen
Qualität und Zertifizierungen
Alle Prozesse werden permanent, strukturiert und softwaregestützt überwacht; messtechnische Prüfung erfolgt mit Zeiss-Koordinatenmessgeräten (O-Inspect 332, Prismo), Mahr-Rauheitsmessgerät und Messmikroskopen. Durchgängige Dokumentation und lückenlose Rückverfolgbarkeit jedes einzelnen Teils sind Bestandteil des Qualitätsmanagements.
| Nachweis | Pforzheim |
|---|---|
| DIN EN ISO 9001:2015 | |
| DIN EN ISO 13485:2021 |
Historie
Unternehmenswurzeln in der Schmuck-Industrie; aus dieser Zeit stammt der Anspruch an Oberflächengüte auf höchstem Niveau.
