CNC-Dreh- und Fräsbauteile inkl. Verzahnung, Honen und montagefertige Baugruppen für Maschinenbau und Fahrzeugindustrie.
HAF Präzisionstechnik
Biessenhofen / Altdorf (DE)Neu auf Amplifa
Über HAF Präzisionstechnik
HAF Präzisionstechnik ist ein in Biessenhofen/Altdorf im Allgäu ansässiger Spezialist für CNC-Fräs- und Drehbearbeitung inklusive Verzahnung. Das Einzelunternehmen fertigt montagefertige Präzisionsteile und Baugruppen für Maschinenbau, Hydraulik, Pneumatik, KFZ-Technik, Luft- und Raumfahrt sowie Medizintechnik. Das Leistungsspektrum umfasst CNC-Drehen, 7-Achs-Dreh-Fräsen, 4-Achs-Fräsen, Drahtschneiden, Honen, Schleifen, Wärmebehandlung, Schutzgasschweißen, Entgraten, Verzahnen, Laserbeschriftung sowie Entwicklung und Konstruktion mit FEM-Berechnungen. Gefertigt wird aus Stahl und Gusswerkstoffen; Lohnfertigung von Zahnrädern, Wellen, Flanschen und Gehäusen erfolgt im weichen und harten Zustand, ferner die Reparatur von Antriebs- und Zapfwellen. Auf einer Produktionsfläche von 4.200 m² mit Hochregallager im Gewerbegebiet 'An der Säge' steht ein moderner Maschinenpark. Der Betrieb ist nach ISO 9001:2015 zertifiziert und produziert seit 2021 vollständig CO2-neutral.
- Standort
- Biessenhofen / Altdorf
- Verfahren
- CNC-Drehen, Dreh-Fräsen (7-Achs), CNC-Fräsen (4-Achs horizontal), Drahtschneiden (EDM), Honen (Langhub-, Kurzhub-, Flachenhonen, Kreuzschleifen), Schleifbearbeitung, Entgraten, Wärmebehandlung
- Werkstoffe
- Gussspäne (Gusswerkstoffe verarbeitet), Stahl (Lang-Drehspäne), Stahl, Gusswerkstoffe
- Zertifikate
- ISO 9001:2015, ISO 9001
- Branchen
- Maschinenbau, Hydraulik, Pneumatik, Fluidtechnik, KFZ-Technik / Fahrzeugindustrie, Landmaschinen- und Nutzfahrzeughersteller (Reparaturen)
- 01
Entwicklung & Konstruktion inkl. FEM-Berechnungen
- 02
CNC-Drehen
- 03
Dreh-Fräsen / Fräsen
- 04
Drahtschneiden / Senkerodieren
- 05
Verzahnen
- 06
Honen / Schleifen
- 07
Wärmebehandlung
- 08
Oberflächenbehandlung / Laserbeschriftung
- 09
Montage von Baugruppen
- 10
Qualitätssicherung / Lohnmessen
Werkstoffe & Verfahren
Stahl
Lang-Drehspäne aus Stahl werden in der Zerspanung verarbeitet; Reparaturen und Stahlbau ebenfalls in Stahl.
Gusswerkstoffe
Gussspäne fallen bei der Bearbeitung an und werden auf eine Volumenreduzierung von ca. 1:5 brikettiert.
Standorte
Biessenhofen / Altdorf
DEProduktionsstandort mit Hochregallager (Gewerbegebiet 'An der Säge')
- Stückgewicht / Größe
- Bis 730 kg (Fräsbearbeitung)
- Losgröße
- Einzelteil bis Kleinserie; Honen Kleinstserie bis Massenprodukt
- Werkstoffe
- Stahl, Gusswerkstoffe
- Okuma LB 15 II M CNC-Drehmaschine (Ø 300 mm, Länge 500 mm)
- Okuma Multus B400W/II 7-Achs-Drehfräsmaschine (Ø 710 mm, 1.300 mm, 250 kg)
- DMG MORI NHX 5000 4-Achs-Bearbeitungszentrum (730 x 730 x 880 mm, 730 kg)
- WENZEL WGT 280 Verzahnungsmessgerät
- WENZEL LH87/CNC 3-Koordinaten-Messmaschine
- DuraScan 20 G5 Härteprüfmaschine
- Schraubenprüfstand (Eigenbau)
- HAF Spänepresse SCP 103 H

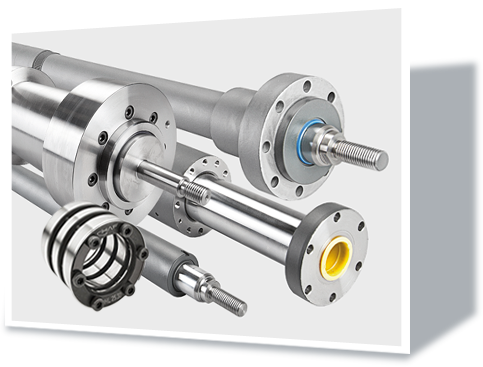

Bauteile & Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | – | 500 mm × 300 mm (max. Durchmesser) | – | Einzelteil – Kleinserie | – |
| Dreh-Fräsen (7-Achs)Zerspanung | – | 1300 mm (Drehlänge) × 710 mm (Drehdurchmesser) | 250 kg | – | – |
| CNC-Fräsen (4-Achs horizontal)Zerspanung | – | 880 mm × 730 mm × 730 mm | 730 kg | – | – |
| Drahtschneiden (EDM)Zerspanung | – | – | – | – | alle leitenden Materialien |
| Honen (Langhub-, Kurzhub-, Flachenhonen, Kreuzschleifen)Oberfläche | – | 300 mm (Bohrungslänge) × 160 mm (Hondurchmesser, min. 3 mm) | – | Kleinstserie – Massenprodukt | – |
| SchleifbearbeitungOberfläche | – | – | – | – | – |
| EntgratenOberfläche | – | – | – | – | – |
| WärmebehandlungWärmebehandlung | – | – | – | – | – |
| SchutzgasschweißenFügen | – | – | – | – | – |
| OberflächenbehandlungenOberfläche | – | – | – | – | – |
| VerzahnenZerspanung | – | – | – | – | – |
| LaserbeschriftungOberfläche | – | – | – | – | – |
| SägenZerspanung | – | – | – | – | – |
| SenkerodierenZerspanung | – | – | – | – | – |
| RichtenUmformung | – | – | – | – | – |
| WuchtenPrüfung | – | – | – | – | – |
| Montage von BaugruppenMontage | – | – | – | – | – |
| Lohnmessen / Qualitätssicherung (3D-Koordinaten-, Kontur-, Rundlauf-, Oberflächenmessgeräte)Prüfung | – | – | – | – | – |
| Entwicklung & Konstruktion inkl. FEM-BerechnungenEngineering | – | – | – | – | – |
| Sondermaschinenbau / MaschinenbauEngineering | – | – | – | – | – |
| Roboter schweißenFügen | – | – | – | – | – |
| Metallbau/StahlbauFügen | – | – | – | – | Stahl |
| Reparatur von Antriebswellen, Zapfwellen und Wellen mit VerzahnungEngineering | – | 2000 mm × 100 mm (Durchmesser) | – | – | – |

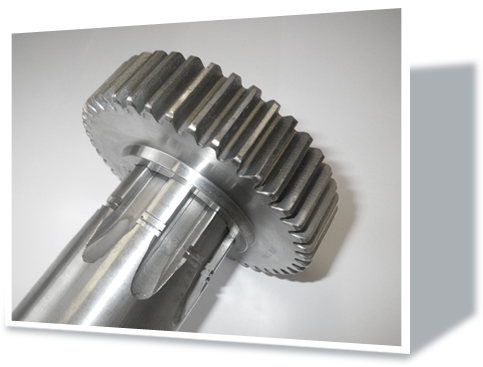

| Lohnfertigung von Zahnrädern, Wellen, Flanschen, Gehäusen, Nutmuttern (weicher und harter Zustand)Zerspanung | – | – | – | – | – |
| Fertigung von Polschuhen für MagnetspannfutterZerspanung | – | 600 mm (Werkstückdurchmesser, min. 100 | – | – | – |
| Härteprüfung (Vickers, Knoop, Brinell)Prüfung | – | – | – | – | – |
| Schraubenprüfung (Vorspannkraft, Reibwert, Setzverhalten, Überdrehversuch)Prüfung | Messgenauigkeit Vorspannung +/- 10 N | 150 mm (Schraubenlänge, min. 25 mm) × M3 - M8 | – | – | – |
| VerzahnungsmessungPrüfung | – | 500 mm (Radbreite) × 280 mm (Werkstückdurchmesser, min. 5 mm) | – | – | – |
| Waschen von WerkstückenOberfläche | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine | Okuma LB 15 II M | – | max. Drehdurchmesser 300 mm, Drehlänge 500 mm, 12 Werkzeuge | – | Biessenhofen / Altdorf |
| 7-Achs-Horizontal-Drehfräsmaschine | Okuma Multus B400W / II | – | Drehdurchmesser max. 710 mm, Drehlänge 1300 mm, Y-Achse 230 mm verfahrbar, 80 Werkzeugplätze | – | Biessenhofen / Altdorf |
| 4-Achs-Horizontal-Bearbeitungszentrum | DMG MORI NHX 5000 | – | Arbeitsbereich 730 x 730 x 880 mm, Durchmesser bis 800 mm, max. Werkstückgewicht 730 kg | – | Biessenhofen / Altdorf |
| Spänepresse | HAF SCP 103 H | 1 | Brikettierung von Spänen | – | Biessenhofen / Altdorf |
| Verzahnungsmessgerät | WENZEL WGT 280 | 1 | X 340 mm, Y 200 mm, Z 500 mm; Werkstückdurchmesser 5–280 mm, messbare Radbreite 500 mm | 2017 | Biessenhofen / Altdorf |
| 3-Koordinaten-Messmaschine | WENZEL LH87 / CNC | 1 | X 800 mm, Y 1000 mm, Z 700 mm | 2002 | Biessenhofen / Altdorf |
| Mikro/Kleinkraft-Härteprüfmaschine | DuraScan 20 G5 | 1 | Lastbereich 0,01-62,5 kg, max. Prüfhöhe 260 mm, max. Werkstückgewicht 50 kg | – | Biessenhofen / Altdorf |
| USB-Mikroskop | Dino-Lite AM7915MZT | 1 | Vergrößerung 20-200x | 2017 | Biessenhofen / Altdorf |
| Schraubenprüfstand (Eigenbau) | – | 1 | Vorspannkraft 50 N - 49.000 N, Schraubenlänge 25-150 mm, M3-M8, Anziehdrehmoment 1-60 Nm | – | Biessenhofen / Altdorf |
| Opticline Messgerät | Opticline | 1 | – | – | Biessenhofen / Altdorf |
Zusatzleistungen
Referenzkunden
Qualität & Zertifizierung

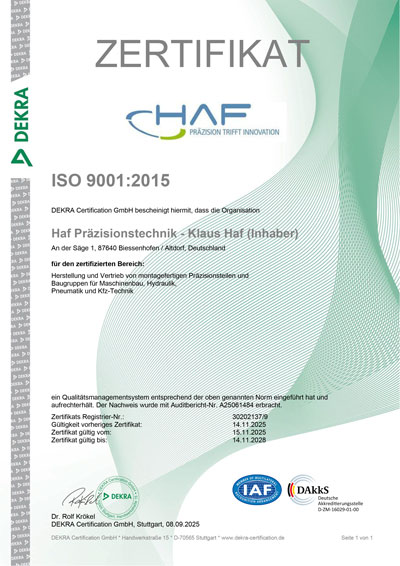

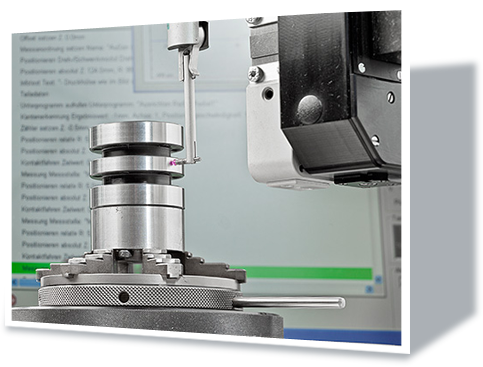

Die Qualitätsprüfung erfolgt mit 3D-Koordinaten-, Verzahnungs-, Kontur-, Rundlauf- und Oberflächenmessgeräten sowie Härte- und Schraubenprüfständen; alle Messmittel unterliegen einer ständigen Messmittelüberwachung. Das QM-System nach ISO 9001:2015 erfüllt die Richtlinien der Automobilhersteller und umfasst lückenlose Dokumentation mit umfassenden Messprotokollen.
| Nachweis | Biessenhofen / Altdorf |
|---|---|
| ISO 9001 |
Historie
- 2021
Produktion seit 2021 vollständig CO2-neutral (Heizenergie aus Grundwasser, Strom aus Photovoltaik).
- 2025
13.03.2025: Inbetriebnahme eines neuen Messgeräts von Opticline; 08.09.2025: erneute ISO-9001-Zertifizierung durch DEKRA (Nr. 30202137/9, gültig bis 14.11.2028).
