Draht- und Senkerodieren, CNC-Fräsen und Werkzeugbau für µ-genaue Prototypen und Kleinserien.
HaGe Form Velbert GmbH
VelbertNeu auf Amplifa
Über uns
Die HaGe Form Velbert GmbH fertigt Präzisionsteile und Werkzeuge im Draht- und Senkerodierverfahren, per CNC-Fräsen auf 5-Achsen-Bearbeitungszentren, Drehen und Flachschleifen. Schwerpunkt sind Werkzeuge und Maschinenteile in Einzelanfertigung – überwiegend Prototypen – bis hin zur Kleinserie aus Stahl, Edelstahl, Sonderlegierungen, Aluminium, Aluguss, Titan, Kunststoffen, Messing und Kupfer. Das Unternehmen begleitet Aufträge von der Materialbeschaffung über Konstruktion und CAD-CAM-Programmierung (Mastercam) bis zur Nachbearbeitung und Vermessung. Zum Service gehören zudem das Vermessen, Digitalisieren und Reparieren nicht CAD-erfasster Werkzeuge sowie sachgerechte Umstempelungen von Erzeugnissen mit Werkstoffprüfbescheinigung (z. B. AD-2000 Merkblatt W 0, TRD 100) unter TÜV-Rheinland-Überwachung. Kunden stammen aus Werkzeugbau, Maschinenbau und der Lohnerodier- und Zulieferindustrie. Die Fertigung befindet sich am Hauptsitz im Velberter Industriegebiet Röbbeck im Bergischen Land.
- Standort
- Velbert
- Verfahren
- Drahterodieren, Senkerodieren, Startlocherodieren, CNC-Fräsen (5-Achsen), Fräsen, Drehen, Flachschleifen, Poliert
- Werkstoffe
- Stahl, Edelstahl, Sonderlegierungen, Alu, Aluguss, Titan, Kunststoffe Polymere, Messing
- Zertifikate
- TÜV-Überwachung Umstempelung (VV8-115), 3D-Messtechnik / Koordinatenmessung, Werkstoffprüfung mit Bescheinigung, ISO 9001
- Gegründet
- 1985
- Branchen
- Werkzeugbau, Maschinenbau, Lohnerodier- und Zulieferindustrie, Prototypen- und Vorserienfertigung, Lohnerodier-/Zulieferindustrie
- 01
Materialbeschaffung
- 02
Konstruktion
- 03
CAD-CAM-Programmierung (Mastercam)
- 04
Draht-/Senkerodieren, CNC-Fräsen, Drehen, Flachschleifen
- 05
Polieren / Nachbearbeitung
- 06
Vermessen / Werkstoffprüfung
- 07
Werkzeug- und Maschinenbau / Montage
Werkstoffe & Verfahren
Stahl
Hauptwerkstoff für Werkzeuge und Maschinenteile in Erosion und Zerspanung.
Edelstahl
Korrosionsbeständige Bauteile, µ-genau erodiert und gefräst.
Sonderlegierungen
Für anspruchsvolle Konstruktions- und Fertigungsprobleme.
Aluminium
Leichtbauteile in Prototypen- und Vorserienfertigung.
Aluguss
Gusswerkstoffe für Maschinenteile und Werkzeuge.
Titan
Hochfester Sonderwerkstoff, erodier- und fräsbar bis 800 mm Länge.
Kunststoffe / Polymere
Kunststoffteile in Einzel- und Kleinserienfertigung.
Messing
Z. B. Elektroden- und Präzisionsteile im Erodierbereich.
Kupfer
Werkstoff für Senkerodierelektroden und elektrisch leitende Teile.
Standorte
Velbert

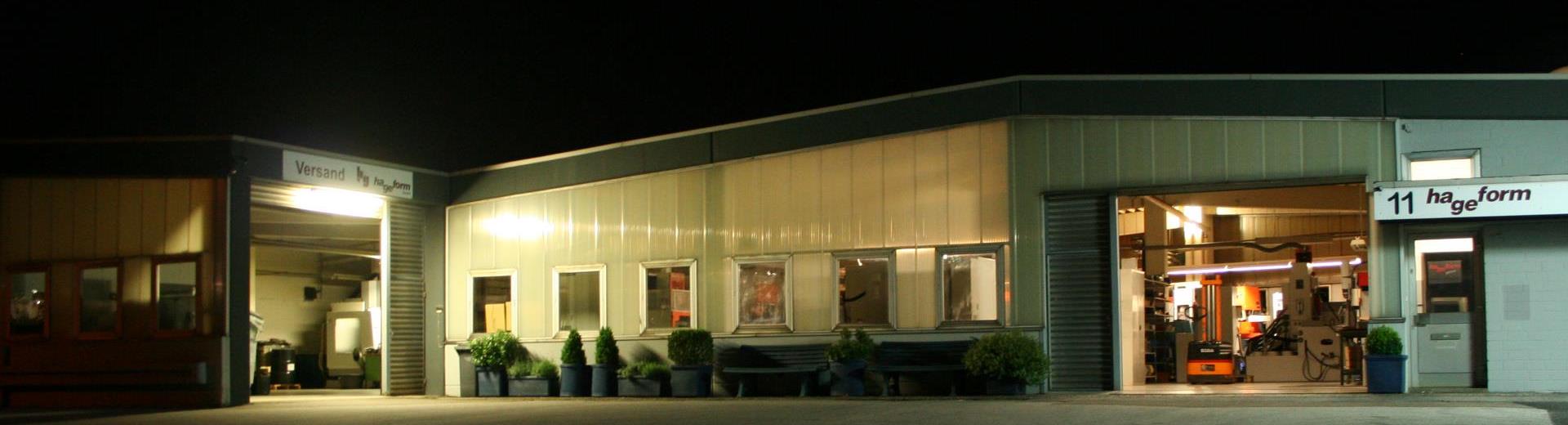

DEHauptsitz / Fertigung: Draht- und Senkerodieren, CNC-Fräsen, Drehen, Schleifen, Messen
- Losgröße
- Einzelanfertigung bis Kleinserie
- Werkstoffe
- Stahl, Edelstahl, Sonderlegierungen, Aluminium, Aluguss, Titan, Kunststoffe, Messing, Kupfer
- 7x Drahterodiermaschinen Charmilles (u. a. CUT 400, RFI 440, X 800 mm)
- 15x Senkerodiermaschinen Charmilles (u. a. Megaform 810, Roboform 40)
- 2x Startlocherodiermaschinen Seibu SH100B
- DMG 80monoBlock & 60monoBlock 5-Achsen

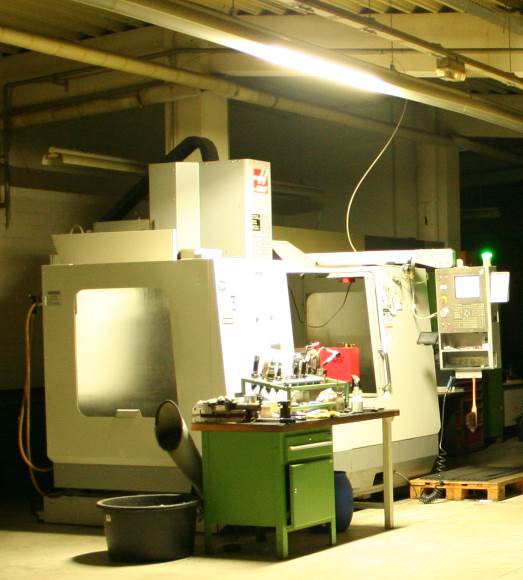

- 2x Haas VF2 Bearbeitungszentren (u. a. VF2 SSYT 2022)
- Elb Perfekt 6 SPS Flachschleifmaschine
- Gildemeister CTX 500 Graziano, Microturn BNC 446
- Wenzel LH54 Koordinatenmessmaschine CNC
- Mitutoyo Profilprojektor / Oberflächenmessgerät SJ201
- Zwick & Roell ZHR Rockwell Härteprüfer HRC
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| DrahterodierenErodieren | µ-genau | 800 mm × 550 mm × 500 mm | – | Einzelanfertigung – Kleinserie | Stahl, Edelstahl, Sonderlegierungen, Alu, Aluguss, Titan, Kunststoffe Polymere, Messing, Kupfer |
| SenkerodierenErodieren | – | 800 mm × 600 mm × 500 mm | – | – | Stahl, Edelstahl, Sonderlegierungen, Alu, Aluguss, Titan, Kunststoffe Polymere, Messing, Kupfer |
| StartlocherodierenErodieren | – | 300 mm × 200 mm × 350 mm | – | – | – |
| CNC-Fräsen (5-Achsen)Zerspanung | µ-genau | 880 mm × 630 mm × 630 mm | – | Einzelanfertigung – Kleinserie | Stahl, Edelstahl, Sonderlegierungen, Alu, Aluguss, Titan, Kunststoffe Polymere, Messing, Kupfer |
| FräsenZerspanung | µ-genau | 762 mm × 508 mm × 508 mm | – | – | Stahl, Edelstahl, Sonderlegierungen, Alu, Aluguss, Titan, Kunststoffe Polymere, Messing, Kupfer |
| DrehenZerspanung | – | 1000 mm × Ø ca. 320mm | – | – | Stahl, Edelstahl, Sonderlegierungen, Alu, Aluguss, Titan, Kunststoffe Polymere, Messing, Kupfer |
| FlachschleifenZerspanung | – | 600 mm × 400 mm × 475 mm | – | – | – |
| PoliertOberfläche | – | – | – | – | – |
| Vermessen / 3D-MesstechnikPrüfung | – | – | – | – | – |
| Digitalisieren und Reparieren nicht CAD erfasster WerkzeugeEngineering | – | – | – | – | – |
| CAD-CAM Programmierung (Mastercam)Engineering | – | – | – | – | – |
| KonstruktionEngineering | – | – | – | – | – |
| WerkzeugbauMontage | – | – | – | – | – |
| MaschinenbauMontage | – | – | – | – | – |
| MaterialbeschaffungEngineering | – | – | – | – | – |
| Umstempelungen von Erzeugnissen mit WerkstoffprüfbescheinigungPrüfung | – | – | – | – | – |
| Sägen, Bohren (manuelle Werkzeugmaschinen)Zerspanung | – | – | – | – | – |
23 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Drahterodiermaschine | Charmilles CUT 400 | 2 | X 800, Y 550, Z 500 mm | – | Velbert |
| Drahterodiermaschine | Charmilles RFI 2020SI | 1 | X 320, Y 220, Z 170 mm | – | Velbert |
| Drahterodiermaschine | Charmilles RFI 440 (2x CC) | 4 | X 540, Y 340, Z 400 mm | – | Velbert |
| Senkerodiermaschine | Charmilles Megaform 810 | 2 | X 800, Y 600, Z 500 mm | – | Velbert |
| Senkerodiermaschine | Charmilles RFO 200 | 5 | X 320, Y 220, Z 280 mm | – | Velbert |
| Senkerodiermaschine | Charmilles RFO 20 CNC | 2 | X 300, Y 180, Z 220 mm | – | Velbert |
| Senkerodiermaschine | Charmilles RFO 400 | 1 | X 450, Y 320, Z 410 mm | – | Velbert |
| Senkerodiermaschine | Charmilles RFO 31/35/35P | 3 | X 320, Y 220, Z 250 mm | – | Velbert |
| Senkerodiermaschine | Charmilles Roboform 40 | 2 | X 500, Y 400, Z 450 mm | – | Velbert |
| Startlocherodiermaschine | Seibu SH100B | 2 | X 300, Y 200, Z 350 mm | – | Velbert |
| 5-Achsen-Bearbeitungszentrum (monoBlock) | DMG 80monoBlock 5-Achsen | 1 | X 880, Y 630, Z 630 mm | – | Velbert |
| 5-Achsen-Bearbeitungszentrum (monoBlock) | DMG 60monoBlock 5-Achsen | 1 | X 630, Y 560, Z 560 mm | – | Velbert |
| Bearbeitungszentrum | Haas VF2 | 1 | X 762, Y 406, Z 508 mm | – | Velbert |
| Bearbeitungszentrum | Haas VF2 SSYT | 1 | X 762, Y 508, Z 508 mm | 2022 | Velbert |
| Flachschleifmaschine | Elb Perfekt 6 SPS | 1 | X 600, Y 400, Z 475 mm | – | Velbert |
| Drehmaschine | Gildemeister CTX 500 Graziano | 1 | Ø ca. 320 mm, Länge bis ca. 1000 mm | – | Velbert |
| Drehmaschine | Microturn BNC 446 | 1 | Ø ca. 180 mm, Länge ca. 500 mm | – | Velbert |
| Koordinatenmessmaschine CNC | Wenzel LH54 | 1 | – | – | Velbert |
| Profilprojektor | Mitutoyo | 1 | – | – | Velbert |
| Oberflächenmessgerät (Rautiefe) | Mitutoyo SJ201 | 1 | – | – | Velbert |
| Rockwell Härteprüfer HRC | Zwick & Roell ZHR | 1 | – | – | Velbert |
| Bandsäge | Berg & Schmid GBS 305 | 1 | – | – | Velbert |
| Säulenbohrmaschine | Alzmetall | 1 | – | – | Velbert |
Zusatzleistungen
Qualität
Die Messung erfolgt auf einer CNC-Koordinatenmessmaschine Wenzel LH54, einem Mitutoyo-Profilprojektor und einem Oberflächenmessgerät SJ201 (Rautiefe); Härteprüfung per Rockwell HRC (Zwick & Roell ZHR). Umstempelungen von Erzeugnissen mit Werkstoffprüfbescheinigung (u. a. AD-2000 Merkblatt W 0, TRD 100) werden gemäß Vereinbarung VV8-115 vom TÜV Rheinland überwacht.
| Nachweis | Velbert |
|---|---|
| TÜV-Überwachung Umstempelung (VV8-115) | |
| 3D-Messtechnik / Koordinatenmessung | |
| Werkstoffprüfung mit Bescheinigung | |
| ISO 9001 |
Historie
- 1980
Gründung des Vorläufers durch Wolfram Geiger und seinen Bruder in einem Velberter Hinterhof.
- 1985
Aufteilung der Geschäftszweige und Gründung der Firma HaGe-Form.
- 1989
Umzug in das Industriegebiet Röbbeck in Velbert.
- 1992
Eröffnung eines zweiten Werks in Stollberg (Ostdeutschland).
- 2009
Vereinbarung VV8-115 mit TÜV Rheinland zur Überwachung der Umstempelung von Erzeugnissen (28.04.2009).
- 2012
Die Zweigstelle Stollberg ging durch Eigentümerwechsel in die HaGeForm Sachsen GmbH über.
