Zerspanung, Bohrwerksarbeit, Schweißen, Konstruktion und Montage von Einzel- und Serienteilen sowie Reparaturen.
Hahn Fertigungstechnik GmbH
Dieselstraße 1, 26871 PapenburgNeu auf Amplifa
Über Hahn Fertigungstechnik
Die Hahn Fertigungstechnik GmbH ist ein Familienunternehmen mit Sitz in Papenburg im Emsland, das seit über 40 Jahren in der Fertigungstechnik tätig ist. Das Leistungsportfolio umfasst CNC- und konventionelles Drehen und Fräsen inklusive 5-Achs-Bearbeitung, Bohrwerksarbeit, Tieflochbohren, Verzahnen und Passverzahnen, Nuten, Stoßen, Schweißen sowie Baugruppenmontage und mobiles Spindeln. Gefertigt werden Prototypen, Einzelstücke und Serien sowie Ersatzteile – auch ohne Zeichnung – für den Maschinen- und Anlagenbau; zudem übernimmt das Unternehmen Reparaturen von Werkzeugen, Bauteilen und Getrieben sowie die Konstruktion von Sonderanfertigungen und Anlagenteilen mit vernetzten CAD-Systemen. Der Maschinenpark umfasst unter anderem Karusselldrehmaschinen bis Ø 2.400 mm und 15.000 kg Werkstückgewicht, Fräsmaschinen mit Tischlängen bis 5.000 mm und 10.000 kg Tischbelastung sowie zwei 5-Achs-Bearbeitungszentren Deckel Maho DMC 125 U hi-dyn. Das Unternehmen ist umstempelungsberechtigt und fertigt mit APZ 3.2 (DNV).
- Standort
- Papenburg
- Verfahren
- Bohrwerksarbeit, Schweißen, Drehen (CNC-Drehen), Fräsen (CNC-Fräsen, 5-Achs-Fräsen), Nuten (inkl. Sackloch, Teilung sowie Konus), Verzahnen / Passverzahnen (innen und außen), Tieflochbohren, Montage
- Werkstoffe
- Zerspanung (Metallbearbeitung)
- Zertifikate
- APZ 3.2 (DNV), Umstempelungsberechtigung, ISO 9001
- Branchen
- Maschinen- und Anlagenbau, Industriefertigung
- 01

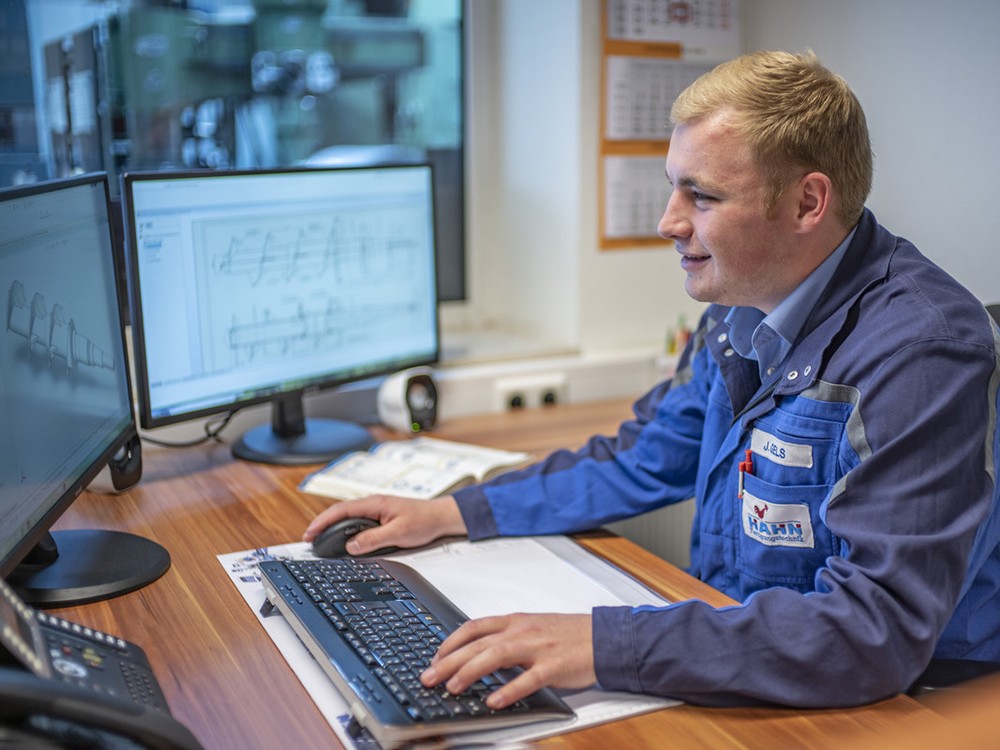

Konstruktion (CAD)
- 02

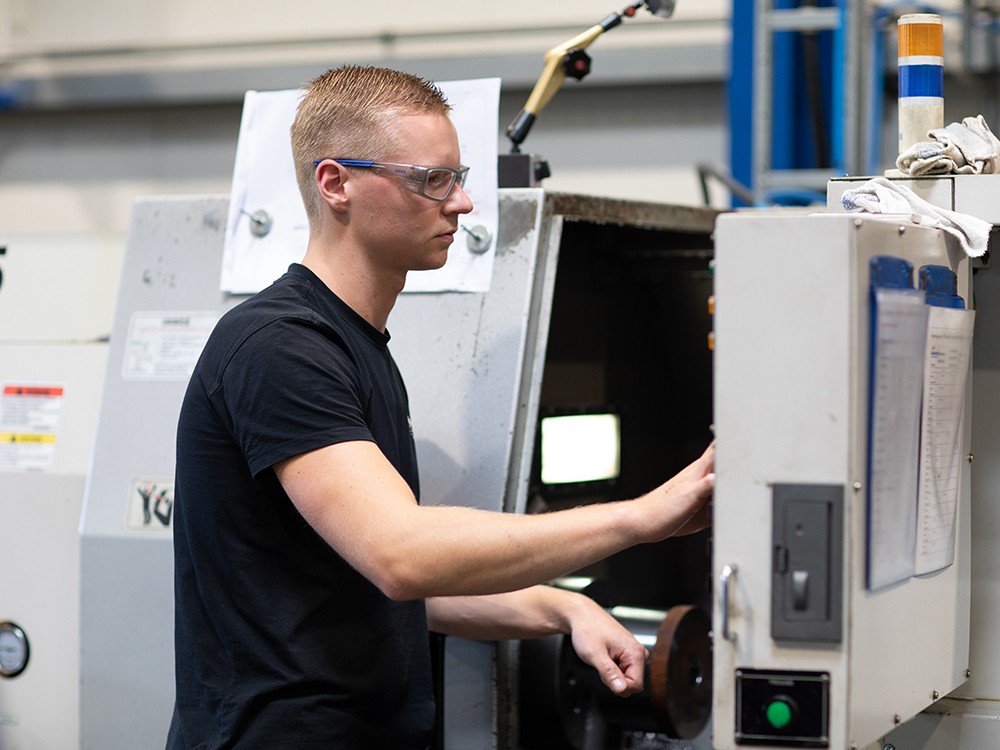

CNC-Drehen
- 03

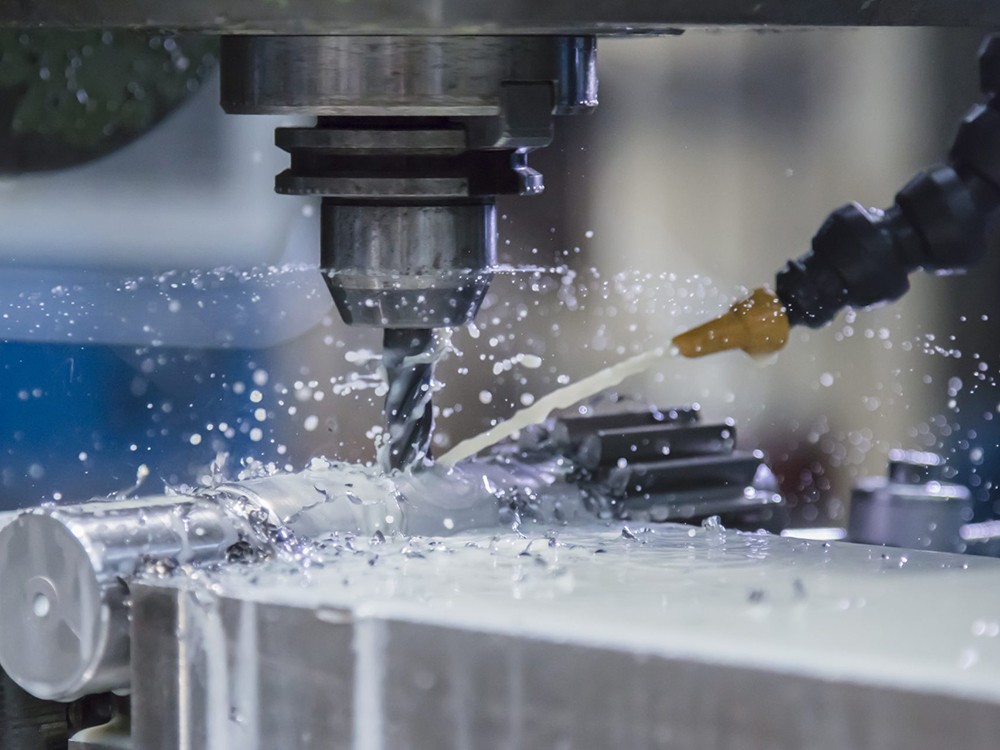

CNC-Fräsen / 5-Achs-Fräsen
- 04
Bohrwerksarbeit / Tieflochbohren
- 05

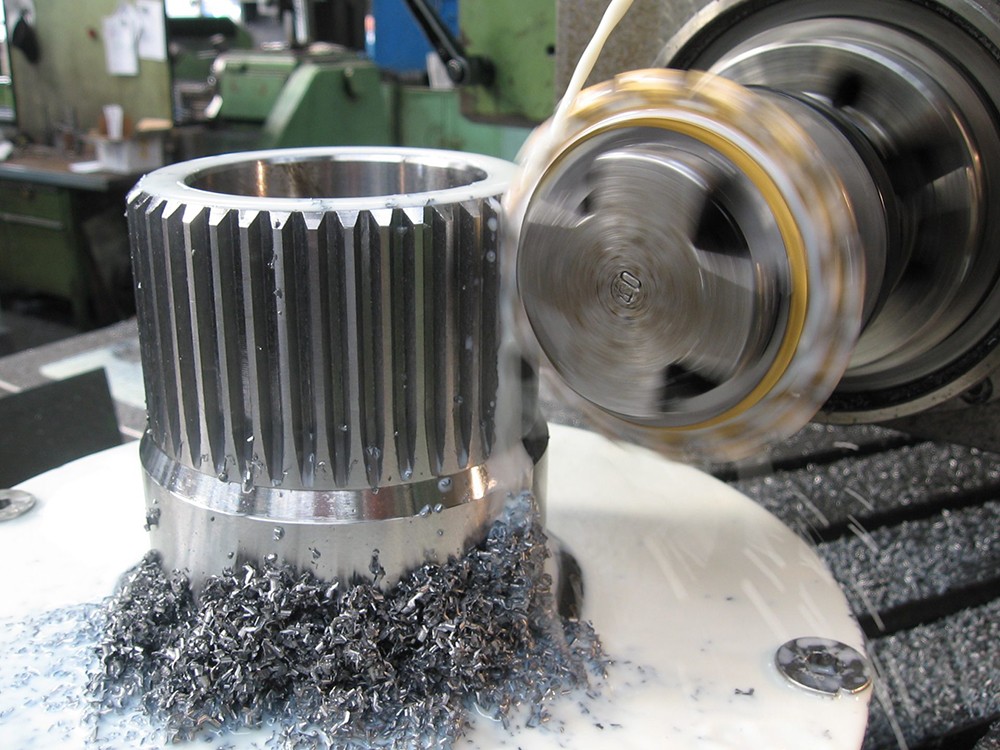

Verzahnen / Nuten / Stoßen
- 06
Schweißen
- 07
Montage
- 08
Umstempelung / APZ 3.2 (DNV)
Technologien und Maschinen
Zerspanung (Metallbearbeitung)
Drehen, Fräsen, Bohren, Verzahnen und Nuten an verschiedenen metallischen Werkstoffen; konkrete Werkstoffangaben auf Anfrage.

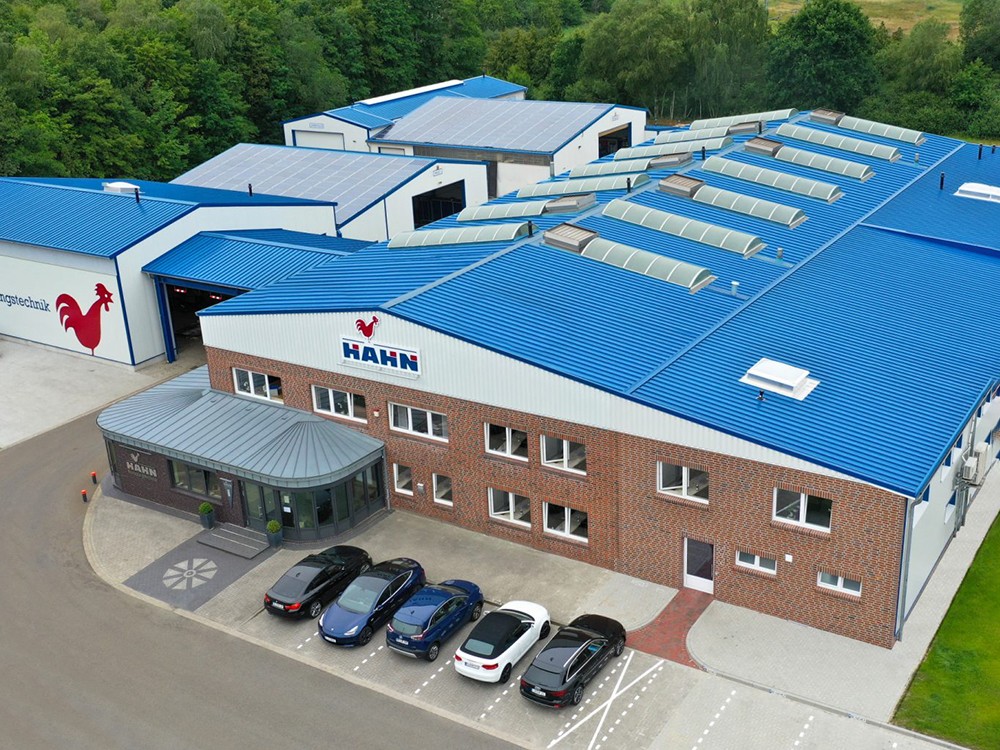

Standort Papenburg
Papenburg
DEHauptsitz / Fertigung
- Stückgewicht / Größe
- max. 15.000 kg (Karussell); max. Bauteillänge 1.300 mm (DMC
- Losgröße
- Prototypen, Einzel- und Serienfertigung
- Werkstoffe
- Metallische Werkstoffe (Zerspanung)

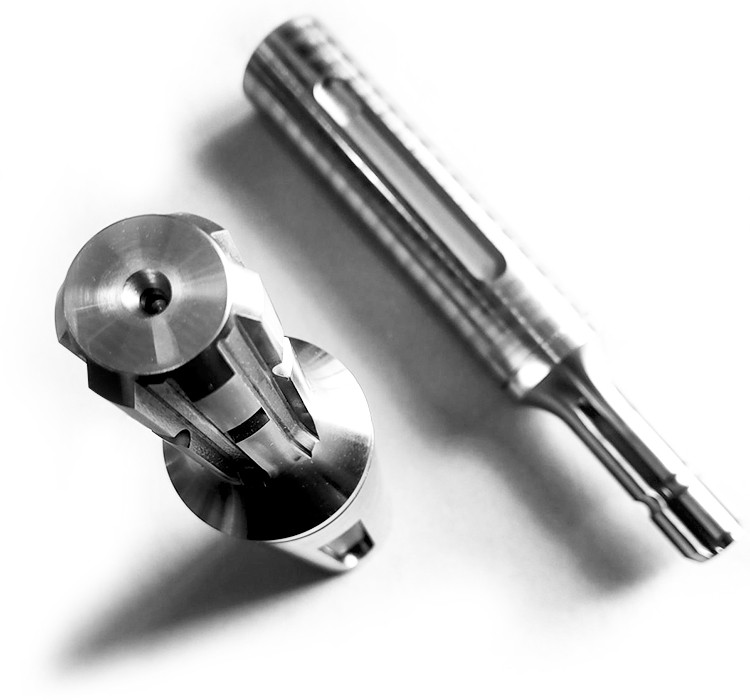

Bauteile und Leistungen

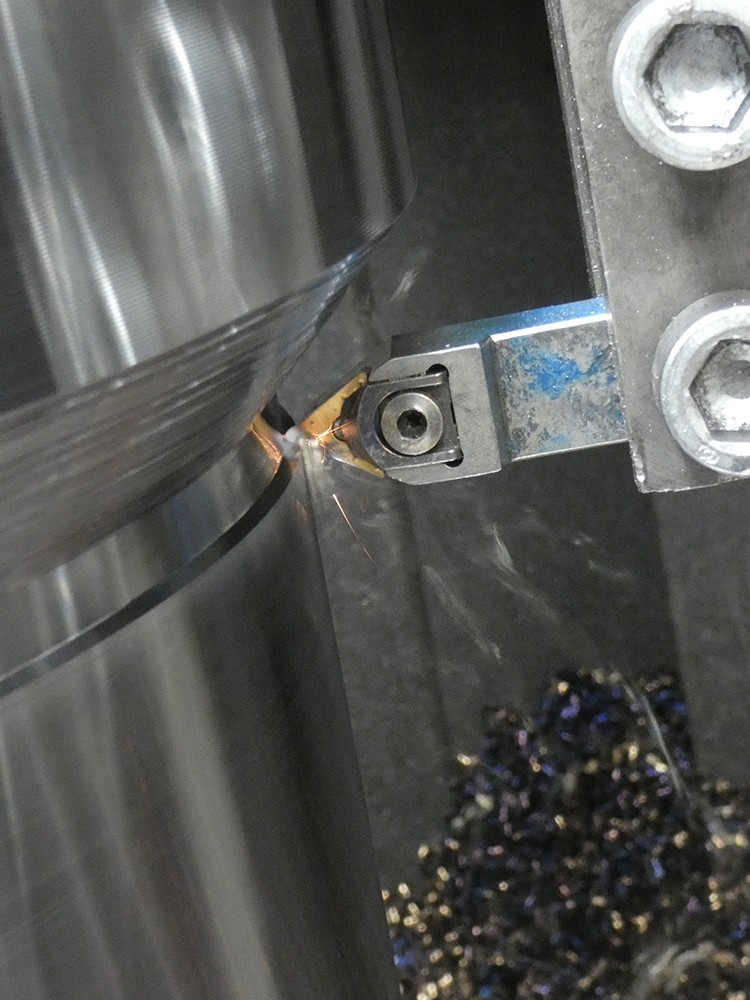

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| BohrwerksarbeitZerspanung | – | – | – | – | – |
| SchweißenFügen | – | – | – | – | – |
| Drehen (CNC-Drehen)Zerspanung | – | 1.470 mm (Okuma LB 4000) bzw. 5.900 mm | – | – | – |
| Fräsen (CNC-Fräsen, 5-Achs-Fräsen)Zerspanung | – | 4.700 mm (Zayer KF 5000 X-Achse) × 5.000 mm Tischlänge | 10.000 kg Tischbelastung (Zayer KF 5000) | – | – |
| Nuten (inkl. Sackloch, Teilung sowie Konus)Zerspanung | – | – | – | – | – |
| Verzahnen / Passverzahnen (innen und außen)Zerspanung | – | – | – | – | – |
| TieflochbohrenZerspanung | – | 1.000 mm (X-Achse DEGEN UTB 1000) × 600 mm (Y-Achse) | – | – | – |
| MontageMontage | – | – | – | – | – |
| Mobiles SpindelnZerspanung | – | – | – | – | – |
| StoßenZerspanung | – | 32 mm Nutlänge (Stoßwerkzeug Okuma LB | – | – | – |
| BohrenZerspanung | – | – | – | – | – |
| Konstruktion (Sonderanfertigungen, CAD)Engineering | – | – | – | – | – |
| Reparatur beschädigter oder abgenutzter Werkzeuge und BauteileMontage | – | – | – | – | – |
| Bearbeiten und Neuanfertigen (Prototypenbau, Einzel-/Serienfertigung)Zerspanung | – | – | – | – | – |
| Umstempelung (APZ 3.2, DNV)Prüfung | – | – | – | – | – |
21 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Drehmaschine | Okuma LB 4000 | 1 | max. Ø über Bett 517 mm, max. Drehlänge 1.470 mm | – | Papenburg |
| Drehmaschine | Okuma ECO ES-L10II-M | 1 | max. Ø 275 mm, max. Drehlänge 450 mm | – | Papenburg |
| Drehbank | FAT TUR 630 | 2 | Ø über Bett 600 mm; Bearbeitungslänge 4.000 mm bzw. 1.800 mm | – | Papenburg |
| Drehmaschine | Okuma LB 300 | 1 | max. Ø 340 mm, max. Bearbeitungslänge 965 mm | – | Papenburg |
| Drehmaschine | MTRENT T30MC | 1 | max. Drehdurchmesser Ø 340 mm, max. Drehlänge 680 mm | – | Papenburg |
| Drehbank | Geminis CNC5 Plus | 1 | Ø über Bett 870 mm, max. Bearbeitungslänge 3.000 mm | – | Papenburg |
| Dreh-Fräszentrum | Okuma Mac Turn 50 | 1 | max. Ø 580 mm, max. Drehlänge 1.220 mm, Y-Achse 230 mm | – | Papenburg |
| Drehbank | VDF S500 V3 | 1 | Ø über Bett 510 mm, Bearbeitungslänge 1.000 mm | – | Papenburg |
| Drehbank | Meuser 6000 | 1 | Ø über Bett 710 mm, Bearbeitungslänge 5.900 mm | – | Papenburg |
| Karussell / Karussell-Drehmaschine | Jungenthal DK 1400 | 1 | max. Ø 1.450 mm, max. Drehlänge 1.200 mm | – | Papenburg |
| Drehbank | VDF 2000 | 1 | Ø über Bett 530 mm, Bearbeitungslänge 1.900 mm | – | Papenburg |
| Drehbank | Weipert Type 570/2 | 1 | Ø über Bett 560 mm, Bearbeitungslänge 2.300 mm | – | Papenburg |

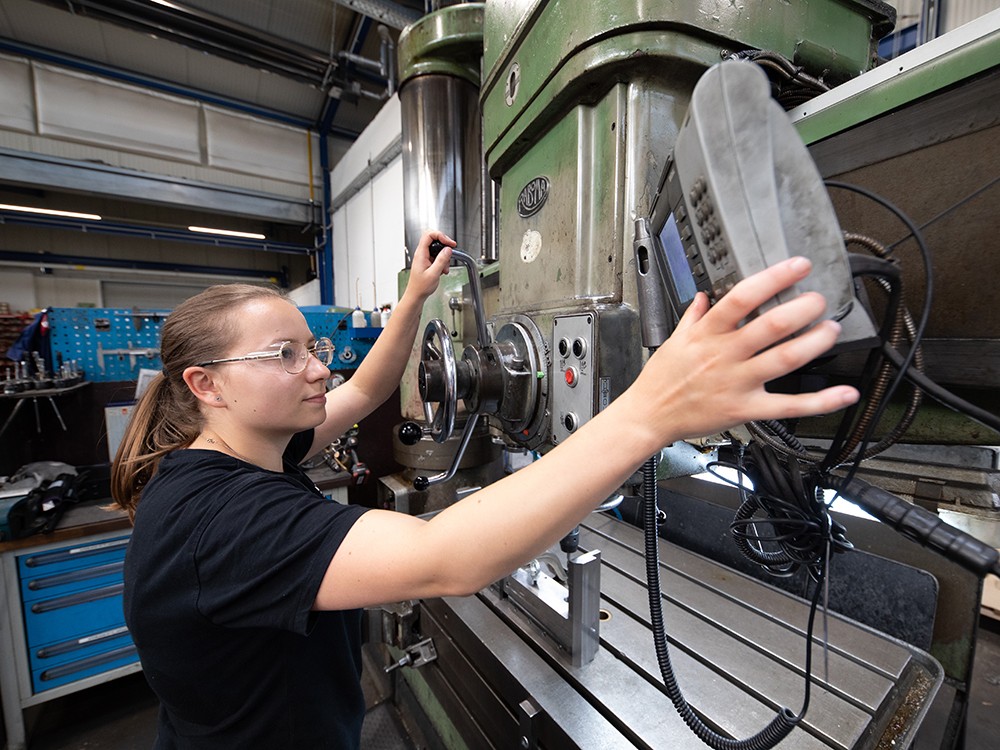

| Bohrmaschine | RABOMA 12Uh2000 | 1 | max. Bohrdurchmesser Ø 100 mm, max. Werkstückgröße Ø 600 x 2.700 mm | – | Papenburg |
| Drehbank | VDF 3000 | 1 | Ø über Bett 490 mm, Bearbeitungslänge 2.900 mm | – | Papenburg |
| Karussell-Drehmaschine | Pensotti TTP 2000 | 1 | max. Drehdurchmesser Ø 2.400 mm, max. Werkstücklänge 1.850 mm, max. Werkstückgewicht 15.000 kg | – | Papenburg |
| Tieflochbohrmaschine | DEGEN UTB 1000 CNC/H | 1 | Bohrdurchmesser Ø 4–32 mm, X 1.000 / Y 600 / Z 1.000 / W 500 mm | – | Papenburg |
| Fräsmaschine | Reckermann Beta 10 Kombi | 1 | X 1.000 / Y 550 / Z 450 mm | – | Papenburg |
| Bearbeitungszentrum (5-Achs) | Deckel Maho DMC 125 U hi-dyn | 2 | X 1.120 / Y 880 / Z 800 mm, max. Bauteillänge 1.300 mm | – | Papenburg |
| Fräsmaschine | Zayer KF 2200 CNC | 1 | X 1.895 / Y 1.200 / Z 850 mm | – | Papenburg |
| Fräsmaschine | Zayer KF 5000 CNC | 1 | X 4.700 / Y 1.500 / Z 1.000 mm, Tisch 5.000 x 1.000 mm, max. Tischbelastung 10.000 kg | – | Papenburg |
| Bearbeitungszentrum (5-Achs) | DMG DMU 50 | 1 | X 500 / Y 400 / Z (Angaben im PDF unvollständig) | – | Papenburg |
Zusatzleistungen
Qualität und Prüfung
Hahn Fertigungstechnik ist umstempelungsberechtigt und fertigt mit Abnahmeprüfzeugnis APZ 3.2 nach DNV. Die Fertigung erfolgt mit CAM-Anbindung und modernen Steuerungen (Okuma, Siemens, Heidenhain).
| Nachweis | Papenburg |
|---|---|
| APZ 3.2 (DNV) | |
| Umstempelungsberechtigung | |
| ISO 9001 |
Historie
Über 40 Jahre Erfahrung in der Fertigungstechnik; Familienunternehmen aus dem Emsland.
