Sondermaschinenbau, Drahtverlegeanlagen und Heizfeld-/Antennenfolien für laminiertes Glas
Hamacher Maschinenbau GmbH & Hotlineglass GmbH
Warmweiherstr. 50, 52066 Aachen · Bismarckstr. 2-8, 52066 AachenNeu auf Amplifa
Über Hamacher Maschinenbau und Hotlineglass
Die Hamacher Maschinenbau GmbH in Aachen entwickelt und fertigt seit 1949 Sondermaschinen und Anlagen inklusive Konstruktion, Mechanik und Elektrik. Kernbereiche sind Drahtverlegemaschinen für Heizfelder aus Wolframdraht auf PVB-Folien (Trommelmaschine PSW für Massenproduktion, CNC-Tischmaschine PST für kleine und mittlere Serien), Busbarverlegemaschinen sowie Zentrifugen, Fugenfräsmaschinen und profilgeschliffene Zahnriemenformen, Zahn- und Riffelwalzen in Stahl ST52-3 oder Aluminium mit Hartchrom- oder Nickeloberfläche. Die 2005 gegründete Tochterfirma Hotlineglass GmbH produziert in drei Reinräumen (ca. 400 m²) mit Heiz- und Antennendrähten belegte PVB- und EVA-Folien für beheizbare Fahrzeug-, Bau- und Dachgläser – von Prototypen bis zu OEM-Großserien, inklusive CNC-Konturschnitt und 100 % Funktionstest. Kunden sind unter anderem Ford und Volkswagen; Drahtverlegeanlagen kommen in nahezu jedem EU-Staat sowie in den USA und China zum Einsatz.
- Standort
- Aachen
- Verfahren
- Drahtverlegen (Heizfelder) auf PVB-Folien, Trommelmaschine PSW (Massenproduktion,, Drahtverlegen (Heizfelder) auf PVB-Folien, Tischmaschine PST (CNC, freie Kontur), Busbarverlegen auf PVB (verkleben und/oder verlöten von Sammelleitern), Produktion von Heizfeld- und Antennen-PVB-Scheiben (Draht belegt, CNC-Kontur), Zuschneiden von PVB-Folien in freier CNC-Kontur, Zahnriemenformen, Zahnwalzen und Riffelwalzen, profilgeschliffen mit Freiformprofilierung, Zentrifugen für Entgasen, Entblasen, Entschäumen, Entfeuchten von Flüssigkeiten (kontinuierlich, Fugenfräsen (maschinelles Ausfräsen von Mauerwerksfugen, Fingerfräse/Scheibenfräse mit
- Werkstoffe
- Wolframdraht, Kupferdraht, PVB (Polyvinylbutyral), EVA / EVAC (Ethylen-Vinylacetat-Copolymer), Stahl ST52-3, Aluminium, Hartchrom (Oberflächenbeschichtung), Nickel (Oberflächenbeschichtung)
- Zertifikate
- DIN ISO 9001:2008, DIN ISO 9001:2008 (Hotlineglass-Produktion)
- Gegründet
- 1949
- Branchen
- Glasindustrie, Automobilindustrie, Bauglas/Architektur, Eisenbahn, Luftfahrt
- 01
Konstruktion und Entwicklung
- 02
Mechanik- und Elektrikfertigung
- 03
Draht-/Busbarverlegen auf PVB- und EVA-Folien (Reinraum)
- 04
CNC-Konturschnitt der Folien
- 05
100 % Funktionstest
- 06
Montage und Auslieferung
Werkstoffe und Verfahren
Wolframdraht

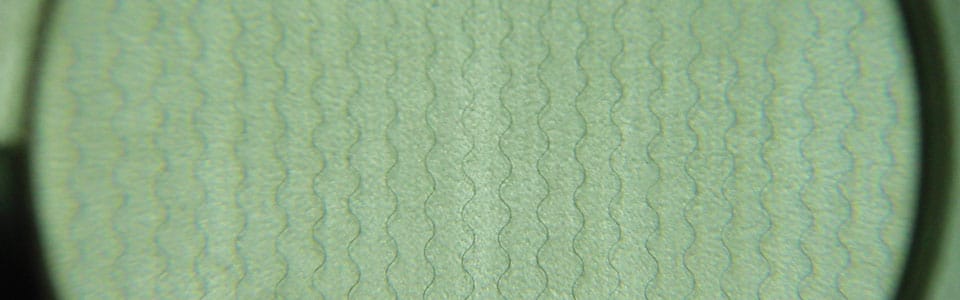

Heizdraht ab 16 µm Durchmesser für fast unsichtbare Heizfelder in Verbundglas.
Kupferdraht
Antennendraht ab 76 µm für Drahtantennen in Windschutzscheiben.
PVB (Polyvinylbutyral)

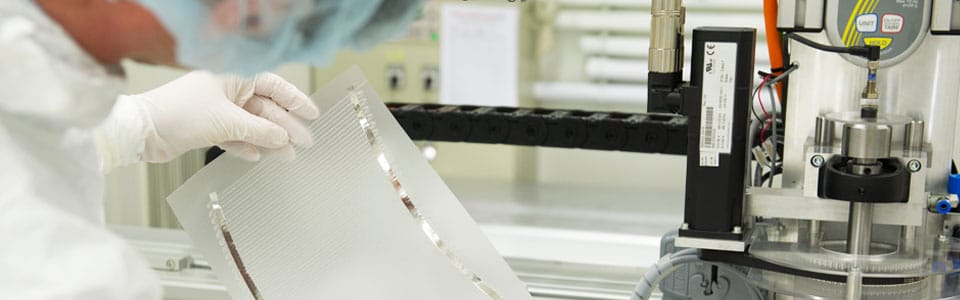

Folie im Glas-Sandwich, auf die Heiz- und Antennendrähte vor dem Glasfügeprozess verlegt werden.
EVA / EVAC (Ethylen-Vinylacetat-Copolymer)
Alternatives thermoplastisches Folienmaterial für Verbundscheiben.
Stahl ST52-3, spannungsarm geglüht
Werkstoff für Zahnriemenformen, Zahn- und Riffelwalzen.
Aluminium
Walzenwerkstoff als Alternative zu Stahl.
Verzinnter Kupfer-Busbar (6–12 mm)
Sammelleiter zum Verkleben und Verlöten auf PVB.
Hartchrom- oder Nickelbeschichtung
Oberflächenausführung für profilgeschliffene Walzen.
Verbundglas / laminiertes Bauglas
Endprodukt, in das die belegten Folien als Heizfeld oder Antenne eingearbeitet werden.
Standorte

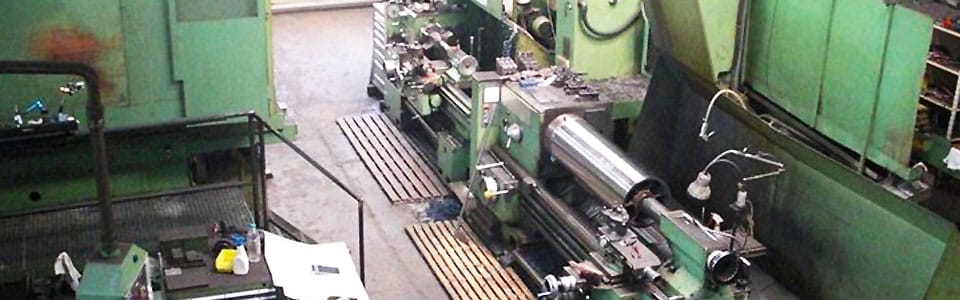

Aachen (Warmweiherstr. 50)
DEProduktion und Verwaltung Hamacher Maschinenbau GmbH
- Werkstoffe
- Stahl ST52-3, Aluminium
- Spezialprofilschleifmaschine für Zahnriemenformen
- Konstruktion und Entwicklung
- Mechanik- und Elektrikfertigung
Aachen (Bismarckstr. 2-8)
DEProduktion Hotlineglass GmbH
- Losgröße
- Prototyp bis OEM-Großvolumen
- Werkstoffe
- Wolframdraht, Kupferdraht, PVB, EVA, Busbar 6–12 mm

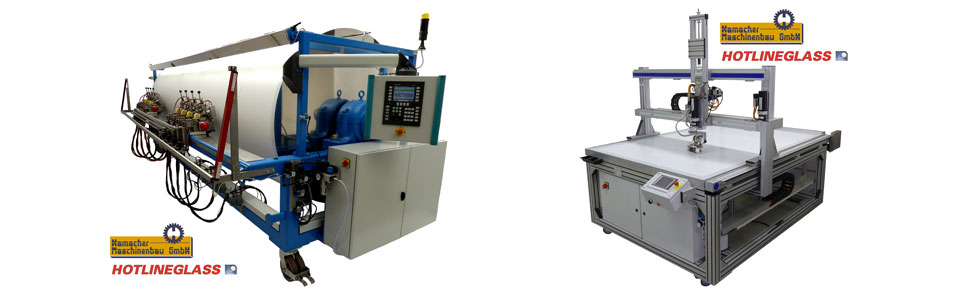

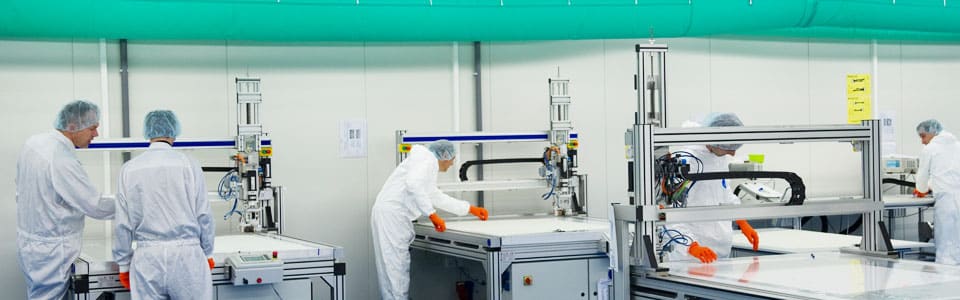

- Drahtverlegemaschinen PSW/PST
- Busbarverlegemaschinen
- CNC-Folienschneidemaschine

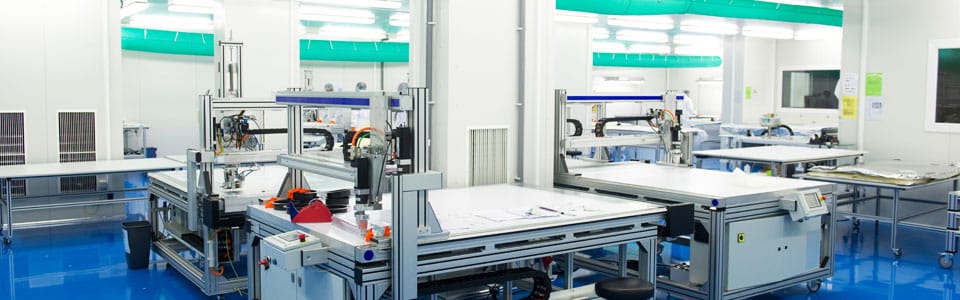

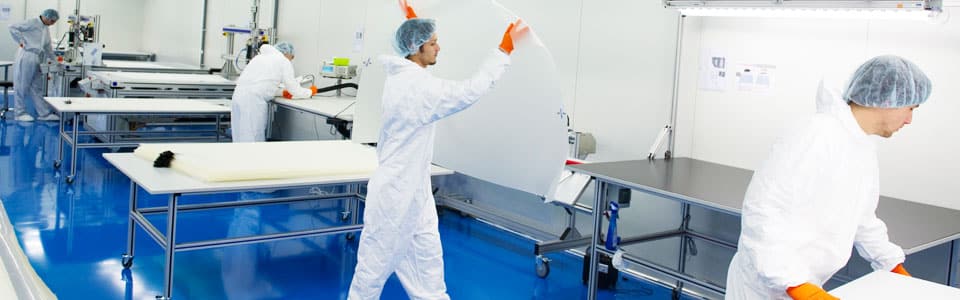

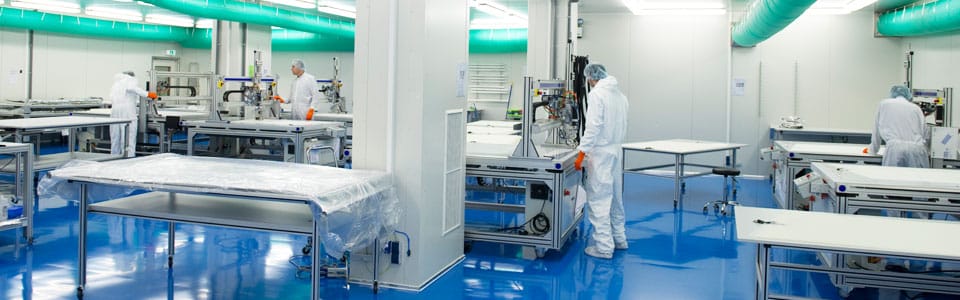

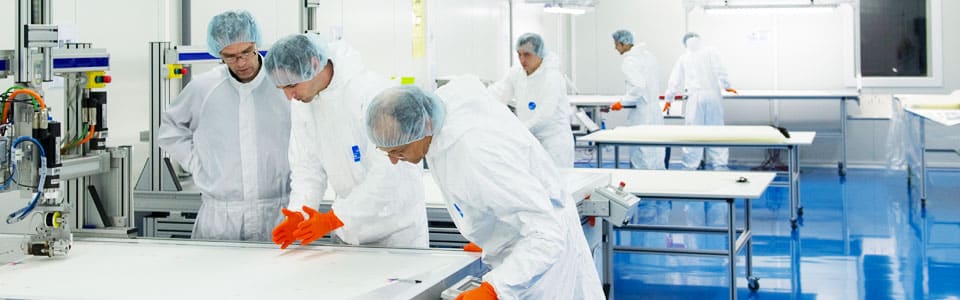

- 3 Reinräume (ca. 400 m² gesamt)
- 100 % Funktionstestanlagen
Produkte und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

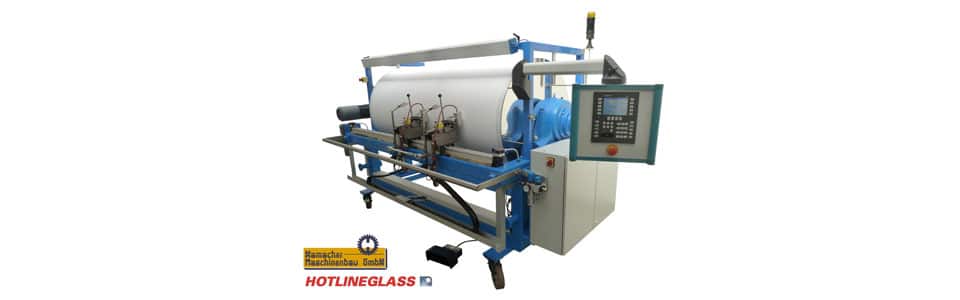

| Drahtverlegen (Heizfelder) auf PVB-Folien, Trommelmaschine PSW (Massenproduktion,Fügen | – | 4.95 m (Trommellänge) | – | Massenproduktion | Wolframdraht, PVB |
| Drahtverlegen (Heizfelder) auf PVB-Folien, Tischmaschine PST (CNC, freie Kontur)Fügen | – | 3 m (Tisch) × 2 m (Tisch) | – | kleine Serien – mittlere Serien | Wolframdraht, PVB |
| Busbarverlegen auf PVB (verkleben und/oder verlöten von Sammelleitern)Fügen | – | 3 m (Tisch) × 2 m (Tisch) | – | High-Volume | verzinnter Kupfer-Busbar (8mm getestet), PVB |

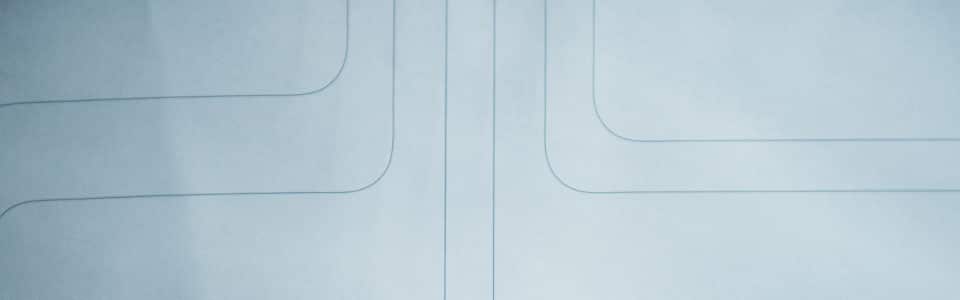

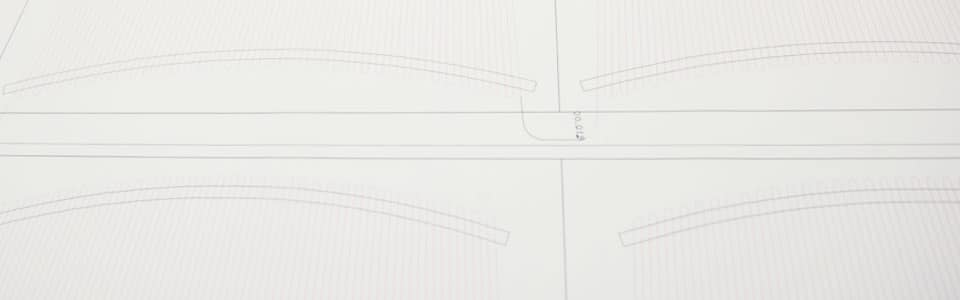

| Produktion von Heizfeld- und Antennen-PVB-Scheiben (Draht belegt, CNC-Kontur)Fügen | +/-0,5mm (Antennendrähte, Lay-out) | – | – | Prototypen/Kleinserien – OEM-Großvolumen | Wolframdraht (ab 16μm), Kupferdraht (ab 76μm), PVB, EVAC/EVA-Folien, Busbars 6-12mm |
| Zuschneiden von PVB-Folien in freier CNC-KonturZerspanung | – | – | – | – | PVB |

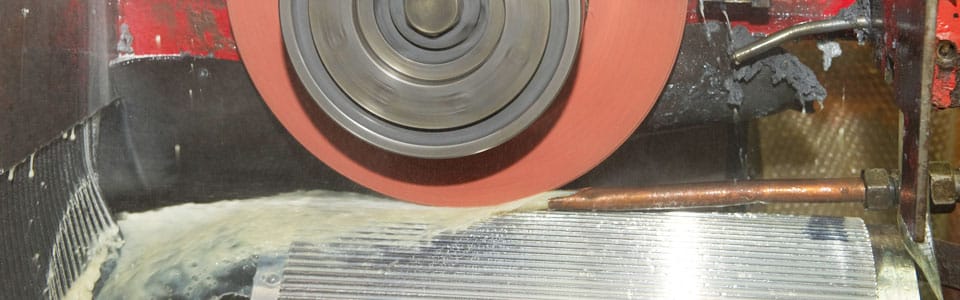

| Zahnriemenformen, Zahnwalzen und Riffelwalzen, profilgeschliffen mit FreiformprofilierungZerspanung | Walzendurchmesser +/- 0,01mm pro Meter Länge; · 3-5µm (in Profil-Längsrichtung) | Profilierungslänge bis 1600mm × Ø35mm bis Ø1600mm (Walzendurchmesser) | – | – | Stahl ST52-3 (spannungsarm geglüht), Aluminium |
| Zentrifugen für Entgasen, Entblasen, Entschäumen, Entfeuchten von Flüssigkeiten (kontinuierlichSondermaschinen/Engineering | – | – | – | – | – |
| Fugenfräsen (maschinelles Ausfräsen von Mauerwerksfugen, Fingerfräse/Scheibenfräse mitSondermaschinen | – | – | – | – | – |
| Sondermaschinenbau inkl. Konstruktion, Entwicklung, Mechanik und Elektrik (auftragsbezogen)Engineering | – | – | – | – | – |
| Konzeptierung von Glasheizsystemen (Berechnung u. Design von Heizfeldern, 4-6 Watt/dm² bei 12 Volt)Engineering | – | – | – | – | Wolframdraht, PVB, EVA |
| Prüfung/100% Funktionstest von Heizfeld- und Antennensystemen inkl. Konnektoren/SteckernPrüfung | – | – | – | – | – |
1 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Sir-me-We-put-your-answers-here Placerhalter | Hamacher | – | – | – | – |
Zusatzleistungen
Referenzkunden
Qualität

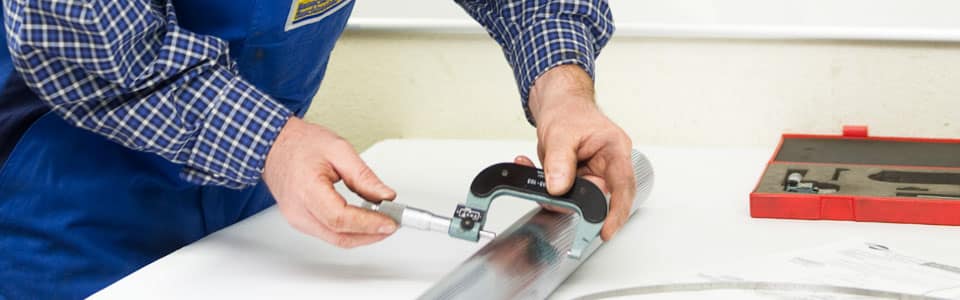

Die Produktion von Heiz- und Antennen-PVB-Scheiben bei Hotlineglass ist nach DIN ISO 9001:2008 zertifiziert. Jedes Heiz- und Antennensystem wird inklusive Konnektoren zu 100 % auf Funktion geprüft; Walzen werden per Profilprojektor kontrolliert und mit Vermessungsprotokoll dokumentiert.
| Nachweis | Aachen |
|---|---|
| DIN ISO 9001:2008 (Hotlineglass-Produktion) |
Historie
- 1949
Gründung der Firma Hamacher; Herstellung von Sondermaschinen und Türbeschlagsystemen, zunächst patentierter Dachziegelpressen und Transportanlagen für Flachglas
- 1980
Ab ca. 1980 Forcierung von Eigenentwicklungen wie Drahtverlegemaschinen, Zahnriemenformen, Zentrifugen und Fugenmaschinen
- 1992
Deutscher Baumaschinen Innovationspreis für Fugenfräsen
- 1994
Abspaltung in Hamacher Beschläge und Hamacher Maschinenbau GmbH
- 1995
Übernahme der Kreissägenfabrik Wahlen; Erwerb einer Spezialprofilschleifmaschine für Zahnriemenformen
- 2005
Gründung der Tochterfirma Hotlineglass GmbH
- 2009
Gründung von Hotlineglass USA mit Kooperationspartner
