Entwicklung und Herstellung von Zugspannungsmessern, Kraftmessern, Prüfständen und Messtechnik für Industrie und Qualitätsprüfung.
Hans Schmidt & Co. GmbH
84464 Waldkraiburg · Schichtstraße 16Neu auf Amplifa
Über Hans Schmidt
Die Hans Schmidt & Co. GmbH mit Sitz in Waldkraiburg entwickelt und fertigt Messtechnik für die Qualitätsprüfung in der industriellen Fertigung. Das Produktspektrum umfasst mechanische und elektronische Zugspannungsmesser für Fasern, Fäden und Drähte, stationäre Zugspannungssensoren für den Mehrplatzeinsatz, Kraftmesser, handliche und motorisierte Prüfstände, Universalprüfmaschinen, Drehmomentmesser, Shore-Härteprüfer, Dickenmesser, Tachometer, Stroboskope sowie Prüfstände für Kabelverbindungen, SMD-Verpackungen und Lebensmitteleigenschaften. Ergänzend bietet das Unternehmen einen eigenen Kalibrierservice nach Werksnorm SCHMIDT Nr. 02 mit empfohlener jährlicher Rekalibrierung sowie die Software Tension Inspect 3 zur Datenauswertung. Die Geräte kommen vor allem in der Textil- und Drahtindustrie, bei Rundstrick- und Carbonwickelmaschinen, in der Kabel- und Elektronikindustrie sowie im Seilbau zum Einsatz. SCHMIDT control instruments vertreibt seine Erzeugnisse über exklusive Vertriebspartner und Händler in über 40 Ländern weltweit.
- Standort
- Waldkraiburg
- Verfahren
- Zugspannungsmessung (mechanisch, Modellreihe Z, ZF2, ZD2), Zugspannungsmessung (mechanisch, Modellreihe DX), Zugspannungsmessung (mechanisch, Modellreihe DN), Zugspannungsmessung (elektronisch, Modellreihe DT, z.B. DTX), Zugspannungsmessung (elektronisch, Modellreihe ET, ETB/ETX), Zugspannungsmessung stationär (Zugspannungssensoren TS/FS/MZ-Modellreihen, 3 Rollen), Zugspannungsmessung stationär (Einzelplatzsensoren 1 Rolle: TSR, FSR, SFD, SFZ), Seilzugspannungsmessung (Modellreihe CTM, Seile bis 25.4 mm Ø)
- Werkstoffe
- Kupferdraht, Polyamid Monofil, Carbon (Carbonstränge), Naturkautschuk, Neoprene, Polyester, Weich PVC, Stahl (Stahlsiebe, gehärtete Backen)
- Zertifikate
- Abnahmeprüfzeugnisse nach DIN EN 10204 (Kalibrierung)
- Gegründet
- 1948
- Branchen
- Textilindustrie, Drahtindustrie, Rundstrickmaschinen, Nähmaschinen, Carbonwickelmaschinen, Textilspulmaschinen
- 01
Entwicklung der Messgeräte
- 02
Herstellung und Montage
- 03
Kalibrierung nach Werksnorm SCHMIDT Nr. 02
- 04
Vertrieb über exklusive Vertreter und Händler in über 40 Ländern
Messprinzipien und Messgut
Kupferdraht
Messgut für Zugspannungsmessung in der Draht- und Kabelindustrie, z. B. bis Ø 3,5 mm beim DTX.
Polyamid Monofil
Monofile Fäden als Messgut für Zugspannungsmessung.
Carbonstränge
Messgut bei Carbonwickelmaschinen zur Zugspannungsüberwachung.
Elastomere (Naturkautschuk, Neoprene, Weich-PVC, Polyester)
Messgut für Shore-Härteprüfung mit dem Härteprüfer HPSA.
Stahl
Material für gehärtete Messbacken und Prüfvorrichtungen.
Textilfasern bis 60.000 tex
Messgut der Zugspannungsmessung in der Textilindustrie.
Standort
Waldkraiburg
DEHauptsitz mit Entwicklung, Fertigung und Kalibrierservice
- Werkstoffe
- Kupferdraht, Polyamid, Carbon, Elastomere, Textilfasern
- Universalprüfmaschine ZPM

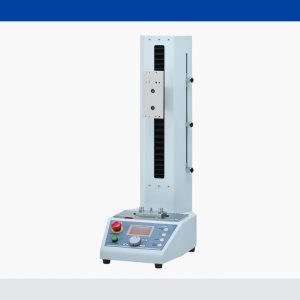

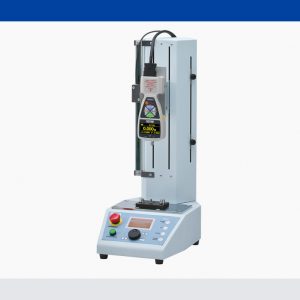

- Vertikale motorisierte Prüfstände MX-500N, MX3-500N, EMX2-500N, MX-1000N, EMX2-1000N
- Vertikale manuelle Prüfstände HV-500N II bis HV-3000N, SVL-1000N, SVH-1000N
- Horizontale motorisierte Prüfstände MH2-500N bis MH2-2500N
- Horizontale manuelle Prüfstände SH-1000N, SH-3000N

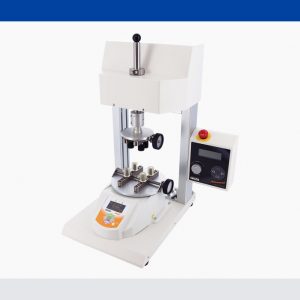

- Drehmoment-Prüfstand TAA-ACMTS-TB, MTS

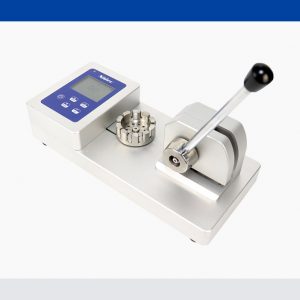

- Prüfstand WTPT-1000 für Kabelverbindungen
- Prüfstand IPTS für SMD-Verpackungen

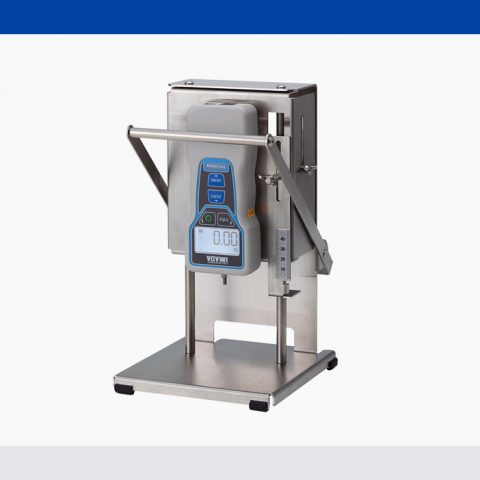

- Prüfstand FCA-DSV-50N und FRTS für Lebensmitteleigenschaften

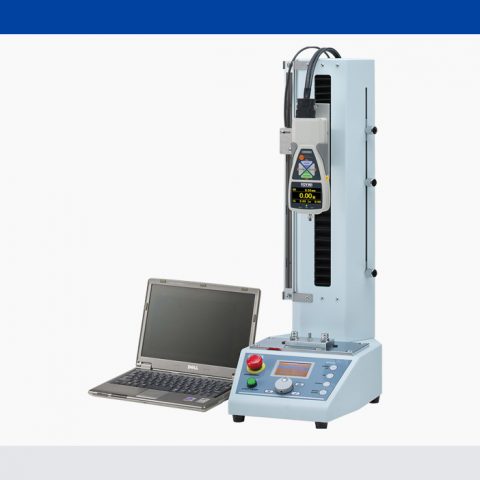

- Kraft-Weg Messsystem FSA
Messgeräte und Prüfstände
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Zugspannungsmessung (mechanisch, Modellreihe Z, ZF2, ZD2)Prüfung | – | – | – | – | Fasern, Fäden, Feindrähte |
| Zugspannungsmessung (mechanisch, Modellreihe DX)Prüfung | – | – | 5 - 20 daN (Messbereich) | – | Fasern, Fäden, Drähte |
| Zugspannungsmessung (mechanisch, Modellreihe DN)Prüfung | – | – | 20 - 120 cN – 40 - 400 daN | – | Textil, Fasern, Drähte |

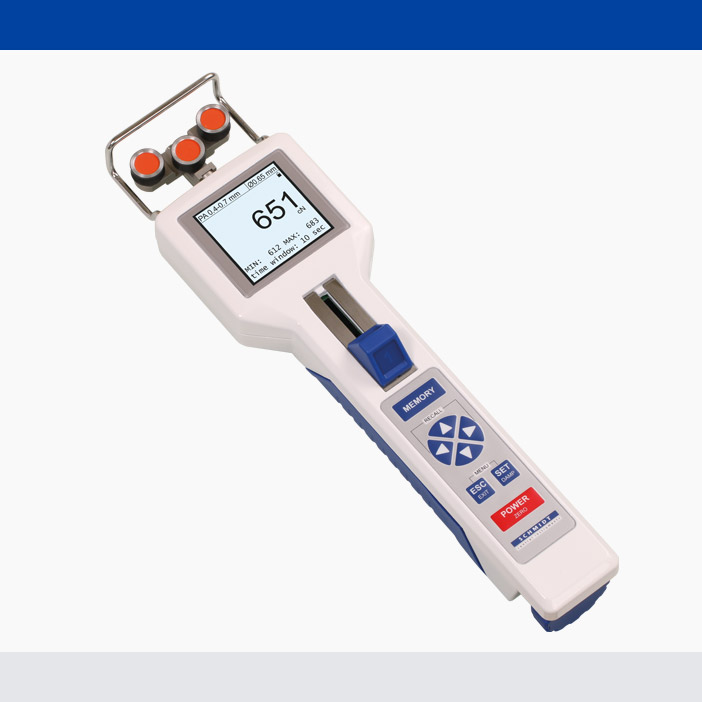

| Zugspannungsmessung (elektronisch, Modellreihe DT, z.B. DTX)Prüfung | ± 0,5 % des Messbereiches + 1 Digit (5-100% Bereich) | max. Messgutbreite 41 mm (DTXB) | 1 - 200 cN – 0,6 - 60 daN | – | Fasern bis 60.000 tex, Cu Draht Ø 3.5 mm |
| Zugspannungsmessung (elektronisch, Modellreihe ET, ETB/ETX)Prüfung | – | – | 0,3 - 100 cN – 3 - 2000 cN | – | Fasern bis 2000 tex, Cu Draht Ø 0.5 mm |
| Zugspannungsmessung stationär (Zugspannungssensoren TS/FS/MZ-Modellreihen, 3 Rollen)Prüfung | – | – | 0 - 50 cN – 0 - 50 daN | – | Fasern bis 50.000 tex, Draht bis ca. Ø 2 mm |
| Zugspannungsmessung stationär (Einzelplatzsensoren 1 Rolle: TSR, FSR, SFD, SFZ)Prüfung | – | – | – | – | Drähte, Fäden, Fasern |
| Seilzugspannungsmessung (Modellreihe CTM, Seile bis 25.4 mm Ø)Prüfung | – | – | bis 10 kN bzw. bis 45 kN | – | vorgespannte stillstehende Seile |
| Riemenspannungsmessung (RTM-400)Prüfung | – | – | – | – | Riemen |
| Kraftmessung (elektronische/mechanische Kraftmesser DSV, DST, ZTS, ZTA, eZT, FGP, FGJN, FB, PS, PSH)Prüfung | – | – | – | – | – |
| Materialprüfung auf Prüfständen (vertikal/horizontal, manuell/motorisiert, z.B. HV-1000N,Prüfung | – | – | bis 3000 N (HV-3000N) | – | – |
| Zug-/Druckversuche (Universalprüfmaschine ZPM, Kraft-Weg Messsystem FSA)Prüfung | – | Höhe ca. 1036 mm (techn. Zeichnung) | – | – | – |
| Shore-Härteprüfung (Härteprüfer HPSA für Eindruckhärte)Prüfung | – | – | – | – | Weichgummi, Elastomere, Naturkautschuk, Neoprene, Polyester, Weich PVC, Leder |
| Drehmomentmessung (HTGS, HTGA, DTXS, DTXA, Drehmoment-Prüfstände TAA-ACMTS-TB, MTS)Prüfung | – | – | – | – | – |

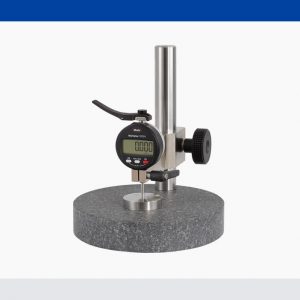

| Dickenmessung (analoge Dickenmesser Modellreihe F, K, J)Prüfung | – | – | – | – | Folien, dünne Materialien |
| Geschwindigkeits- und Längenmessung (YS-105, YS-20, YS-TR, DT-105A-12C)Prüfung | – | – | – | – | Kabel, Fäden, Drähte |
| Tachometrie (Tachometer PH-100A, DT-105A, DT-2100 u.a.)Prüfung | – | – | – | – | – |
| Stroboskopie (Stroboskope MS-1, DT-735, DT-311D, QLED, DSL-300)Prüfung | – | – | – | – | – |
| FlächengewichtsmessungPrüfung | – | – | – | – | – |
| Feuchtigkeitsmessung (Textilfeuchtigkeitsmesser, Feuchtigkeitsmesser)Prüfung | – | – | – | – | Textil |
| Leckagesuche (Leckage-Suchgerät)Prüfung | – | – | – | – | – |
| Probenschneiden (Probenschneider)Prüfung | – | – | – | – | – |
| Kalibrierservice für Messgeräte (Werksnorm Nr. 02, Rekalibrierempfehlung 1 Jahr)Prüfung | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Universalprüfmaschine | Hans Schmidt ZPM | – | – | – | Waldkraiburg |
| Vertikale motorisierte Prüfstände | Hans Schmidt MX-500N, MX3-500N, EMX2-500N, MX-1000N, EMX2-1000N | – | – | – | Waldkraiburg |
| Vertikale manuelle Prüfstände | Hans Schmidt KV-50N, MS-50N, HV-500N II, HV-1000N, HV-3000N, SVL-1000N, SVH-1000N | – | – | – | Waldkraiburg |
| Horizontale motorisierte Prüfstände | Hans Schmidt MH2-500N, MH-1000N, MH2-2500N | – | – | – | Waldkraiburg |
| Horizontale manuelle Prüfstände | Hans Schmidt SH-1000N, SH-3000N | – | – | – | Waldkraiburg |
| Drehmoment-Prüfstand | Hans Schmidt TAA-ACMTS-TB, MTS | – | – | – | Waldkraiburg |
| Prüfstand für Kabelverbindungen und Lötstifte | Hans Schmidt LH-500N, WTPT-1000, ACT-1000N | – | – | – | Waldkraiburg |
| Prüfstand für SMD Verpackungen und Klebefolien | Hans Schmidt IPTS | – | – | – | Waldkraiburg |

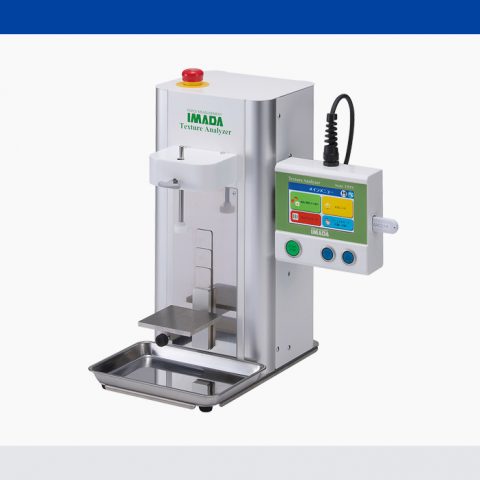

| Prüfstand Lebensmitteleigenschaften | Hans Schmidt FCA-DSV-50N, FRTS | – | – | – | Waldkraiburg |
| Kraft-Weg Messsystem | Hans Schmidt FSA | – | – | – | Waldkraiburg |
| Zugspannungssensor (stationär, 3 Rollen) | Hans Schmidt TS1, TSP, TSH, TSW, TSL, TSF1, TSF, TSB1, TSB2, MZ1, MZH, MZB1, MAZF/MBZF, | – | – | – | Waldkraiburg |
| Zugspannungssensor (Mehrplatz, bis 32 Sensoren in Reihe) | Hans Schmidt FS1-422, FSP-422, FSH-422, FSW-422, FSL-422, FSR-422, FSB1-422, MZ1-422, | – | – | – | Waldkraiburg |
| Zugspannungsmesser (Handgeräte mechanisch/elektronisch) | Hans Schmidt ZF2, ZD2, DX2, DX2-EDM, DXB, DXT, DTX, DTS, ZEF, ETB, ETX, PT-100, KXE, MST, | – | – | – | Waldkraiburg |
| Schraubspannkopf | Hans Schmidt TH56k (max. 1 kN, 30x30 mm), TH56g (max. 5 kN, 30x50 mm) | – | – | – | Waldkraiburg |
| Seilspannzeug/Fadenspannzeug | Hans Schmidt TH76-1 (max. 1 kN), TH76-5 (max. 5 kN) | – | – | – | Waldkraiburg |
Zusatzleistungen
Qualität und Kalibrierung
Alle Messgeräte werden nach Werksnorm SCHMIDT Nr. 02 kalibriert; eine Rekalibrierung wird jährlich empfohlen. Für die Kalibrierung werden Abnahmeprüfzeugnisse nach DIN EN 10204 ausgestellt.
| Nachweis | Waldkraiburg |
|---|---|
| Abnahmeprüfzeugnisse nach DIN EN 10204 (Kalibrierung) |
Historie
- 1948
Gründung der Hans Schmidt & Co GmbH.
