Behälter, Apparate und Wärmetauscher bis 200 t aus Stahl, Edelstahl und Nickellegierungen
Harald Liebers Behälter-Apparatebau GmbH
ChemnitzNeu auf Amplifa
Über Liebers Behälterbau

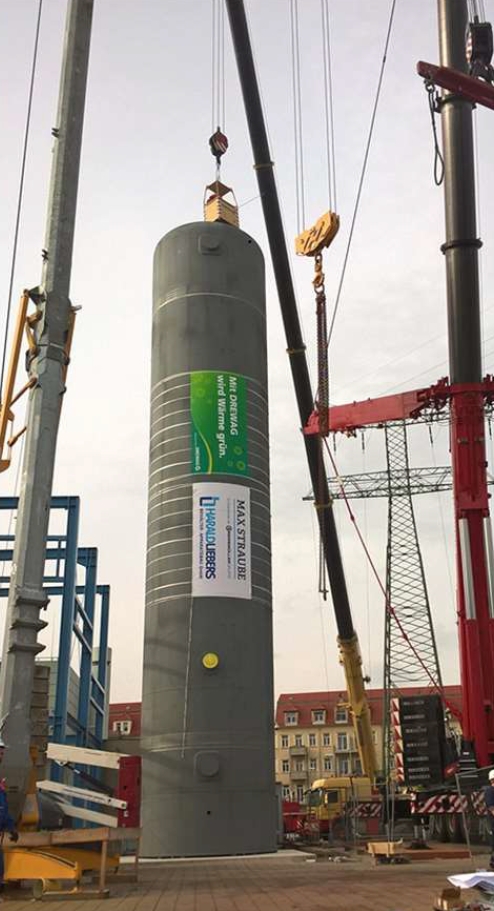

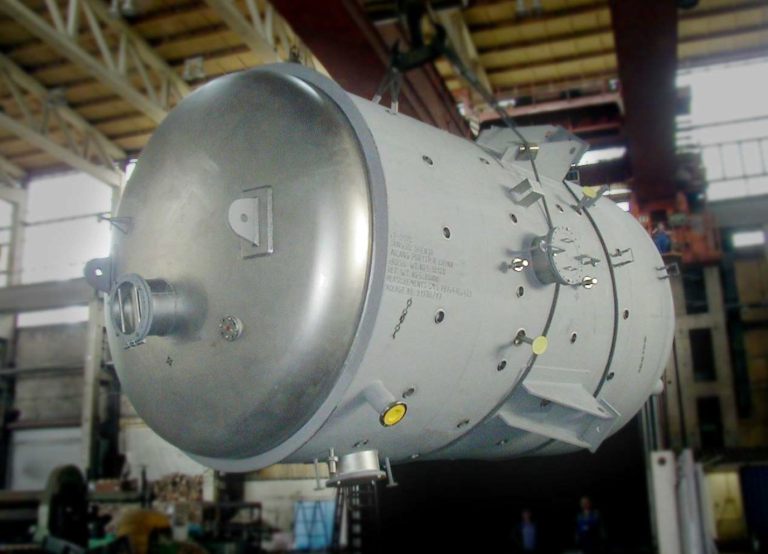

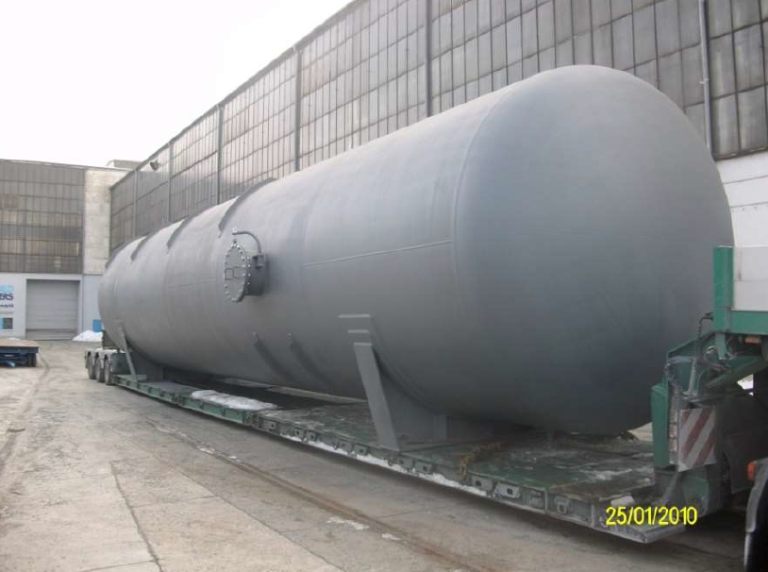

Die Harald Liebers Behälter-Apparatebau GmbH fertigt in Chemnitz Druckbehälter, Reaktoren, Prozessbehälter, Speisewasserbehälter, Pulsationsdämpfer, Rohrbündelwärmetauscher, Wärmespeicher sowie komplette Anlagen bis 5.000 mm Durchmesser, 200 t Gewicht und 60 m Länge. Die Fertigung auf 15.000 m² Produktionsfläche umfasst Zuschnitte per Autogen- und Plasmaverfahren, Rundbiegen von Blechen bis 80 mm Stärke, Zerspanung, Schweißen (WIG, MIG/MAG, UP, Orbital), Wärmebehandlung, Oberflächenbehandlung und Komplettmontage. Verarbeitet werden Baustähle, Kesselbleche, Feinkorn- und warmfeste Stähle, rost- und säurebeständige Edelstähle, plattierte Stähle sowie Nickelbasislegierungen. Zum Leistungsumfang gehören CAD-Konstruktion mit FEM-Berechnung, Lohnfertigung, Rohrleitungsteile und Industriemontagen einschließlich Reparaturen an Druckbehältern. Kunden stammen aus der Chemieanlagen- und Prozessindustrie, der Kraftwerkstechnik und dem Schiffbau. Das Unternehmen beschäftigt rund 90 Mitarbeiter und ist Nachfolger der 1811 gegründeten Firma Johann Samuel Schwalbe bzw. der Maschinenfabrik Germania AG.
- Standort
- Chemnitz
- Verfahren
- Apparatebau / Behälterbau (Druckbehälter, Speisewasserbehälter, Pulsationsdämpfer), Rundbiegen (Blech), Umformen Abkantungen / Abkanten, Richt- und Biegearbeiten (Rohr, Profile), Warmbiegen, Bohren und Zerspanung / konventionelles Drehen, Zuschnitte Autogen/Plasma (3D-Zuschnitte von Rohren, Böden und Blechen), Strahlen, Schleifen, Beizen, Beschichten (Oberflächenbehandlung)
- Werkstoffe
- Baustähle, Kesselbleche, Feinkornbaustähle, Rost- und säurebeständige Edelstähle, Plattierte Stähle, Warmfeste Stähle, Hitzebeständige Stähle, Kaltzähe Stähle
- Zertifikate
- ISO 9001:2015, ASME U/S-stamp (Certificate of Authorization), National Board R-stamp, Modul A1 Interne Fertigungskontrolle (Druckgeräterichtlinie), Umstempelvereinbarung (Druckgeräterichtlinie 2014/68/EU, AD 2000-W 0), AD 2000-Merkblatt HP 0 / DIN EN ISO 3834-2, China Manufacture License of Special Equipment – Pressure Vessels A1, Modul A1 (Druckgeräterichtlinie), Umstempelvereinbarung AD 2000-W 0, ASME U/S-Stamp, National Board R-Stamp, China Pressure Vessels A1
- Gegründet
- 1998
- Mitarbeiter
- 90
- Branchen
- Chemieanlagen, Prozessindustrie, Druckbehälter-/Apparatebau, Kraftwerkstechnik, Schiffbau, Kraftwerkstechnik (Speisewasserbehälter)
- 01
Engineering (CAD 2D/3D, FEM)
- 02
Zuschnitt Autogen/Plasma
- 03
Umformen (Rundbiegen, Abkanten, Warmbiegen)
- 04
Zerspanung (Drehen, Bohren, Fräsen)
- 05
Schweißen (WIG, MIG/MAG, UP, Orbital)
- 06
Wärmebehandlung (Spannungsarm-, Wasserstoffarmglühen)
- 07
Oberflächenbehandlung (Strahlen, Schleifen, E-Polieren, Verzinken, Beizen)
- 08
Prüfung und Abnahme
- 09
Montage und Auslieferung
Werkstoffe und Verfahren
Baustähle
Grundwerkstoff für Druckbehälter, Apparate und Stahlbaukomponenten.
Kesselbleche
Für drucktragende Behälterwandungen nach Kesselnormen.
Feinkornbaustähle
Für hochbeanspruchte Druckbehälter bei niedrigen Temperaturen.

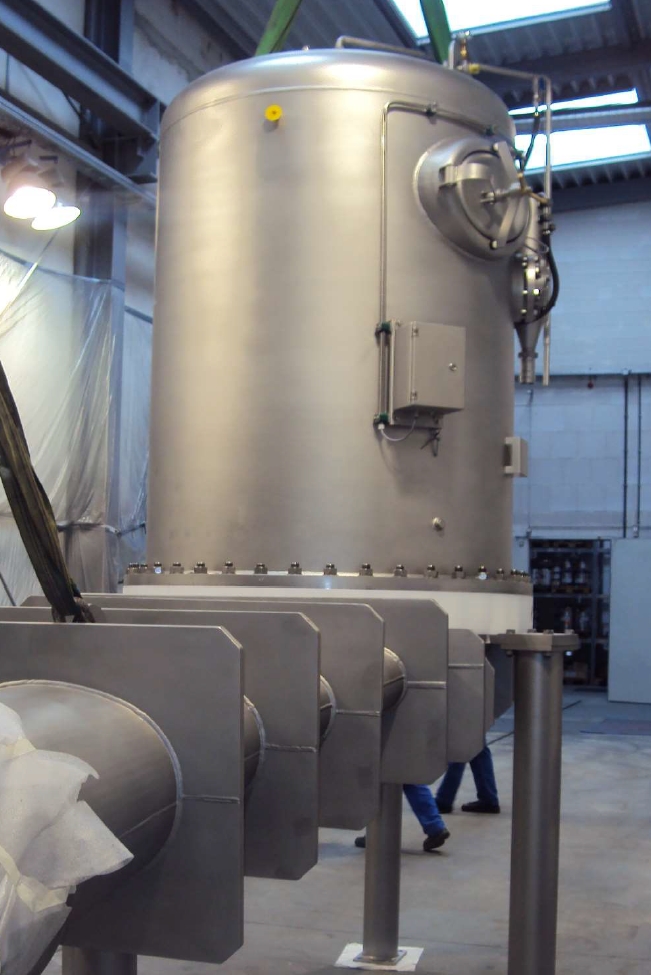

Rost- und säurebeständige Edelstähle
Für chemisch beanspruchte Behälter und Apparate.
Plattierte Stähle
Kombination von Tragfähigkeit und Korrosionsschutz.
Warm- und hitzebeständige Stähle
Für Apparate im thermisch belasteten Bereich.
Kaltzähe, alterungs- und druckwasserbeständige Stähle
Für kryogene und wasserstoffbelastete Anwendungen.
Monel, Nickel, Nickelbasislegierungen
Sonderwerkstoffe für aggressive Prozessmedien.
Sondergüten auf Anfrage
Kundenspezifische Werkstoffe nach Anfrage.
Schweißverfahren
Inklusive Orbitalschweißen und Elektronenstrahlschweißen über Kooperationspartner.
Wärmebehandlung
Spannungsarmglühen und Wasserstoffarmglühen per Glühmatte, Ringbrenner oder Ofenglühen.
Oberflächenbehandlung
Strahlen, Schleifen, E-Polieren, Verzinken, Beizen, Passivieren, Beschichten, Gummierung.
Standorte

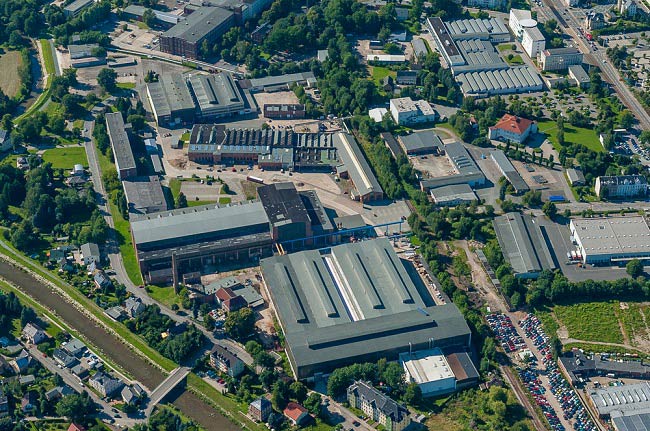

Chemnitz
DEHauptsitz und Fertigung
- Stückgewicht / Größe
- bis 200 t, ⌀ 5.000 mm, 60 m
- Losgröße
- Einzel- und Sonderfertigung, Lohnfertigung
- Werkstoffe
- Baustähle, Edelstähle, Nickelbasislegierungen
- CNC-Brennschneidemaschine
- CNC-Plasmaschneidanlage
- Rohrbrennanlage
- Drehbänke (⌀ bis 3.250 mm, Länge bis 5.000 mm)
- Bohrwerk
- 3- und 4-Walzen-Biegemaschinen
- Rohrbiegemaschine
- Profilbiegemaschine
- Stanzmaschine
- Bohr- und Fräsmaschinen
- Sägeanlage
- Abkantbank (bis 4.000 mm)
- 300-t-Presse
- Schweißanlagen UP, MIG/MAG, WIG, E-Hand
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Apparatebau / Behälterbau (Druckbehälter, Speisewasserbehälter, Pulsationsdämpfer)Fügen | – | 60 m | 200 t | – | Baustähle, Kesselbleche, Feinkornbaustähle, rost- und säurebeständige Edelstähle, plattierte Stähle, warmfeste Stähle, hitzebeständige Stähle, kaltzähe Stähle, alterungs- und laugenrissbeständige Stähle, druckwasserbeständige Stähle, Monel, Nickel, Sondergüten/Nickelbasislegierungen |
| Rundbiegen (Blech)Umformung | – | – | – | – | Stahl, Edelstahl, Sonderwerkstoffe |
| Umformen Abkantungen / AbkantenUmformung | – | 4.000 mm | – | – | – |
| Richt- und Biegearbeiten (Rohr, Profile)Umformung | – | – | – | – | Stahl, Edelstahl, Sonderwerkstoffe |
| WarmbiegenUmformung | – | – | – | – | – |
| Bohren und Zerspanung / konventionelles DrehenZerspanung | – | 5.000 mm | – | – | – |
| Zuschnitte Autogen/Plasma (3D-Zuschnitte von Rohren, Böden und Blechen)Zerspanung | – | – | – | – | – |
| Strahlen, Schleifen, Beizen, Beschichten (Oberflächenbehandlung)Oberfläche | – | – | – | – | – |
| Rohrleitungsteile-FertigungFügen | – | – | – | – | Stahl, Edelstahl, Sonderwerkstoffe |
| Schweißverfahren WIG, E-Hand, MIG/MAG, UP, Orbitalschweißen, ElektronenstrahlschweißenFügen | – | – | – | – | Nickelbasislegierungen, Baustähle, Edelstähle, Sonderwerkstoffe |
| Wärmebehandlungen: Spannungsarmglühen, Wasserstoffarmglühen (Glühmatten, Ringbrenner, Ofenglühen)Wärmebehandlung | – | – | – | – | – |
| Oberflächenbehandlungen: E-Polieren, Verzinken, Passivieren, Gummierung, FarbgebungOberfläche | – | – | – | – | – |

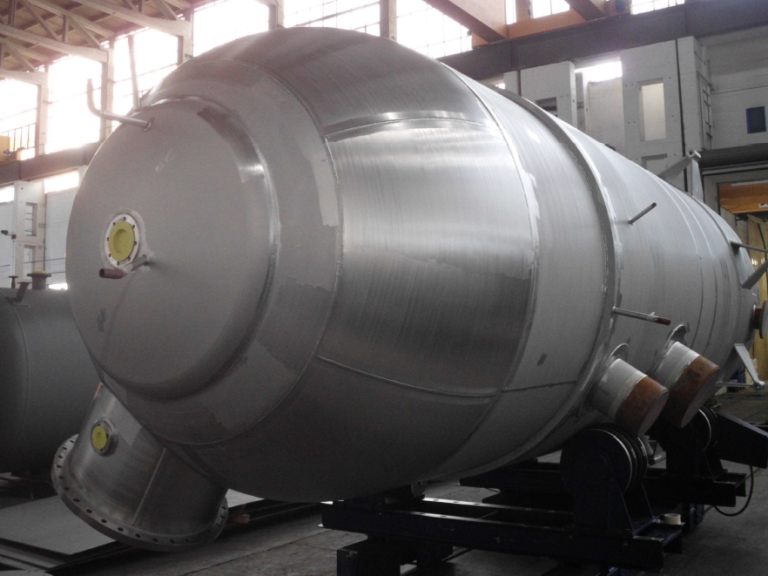

| Wärmetauscher-Fertigung (Rohrbündelwärmetauscher)Fügen | – | 60 m × 5.000 mm (Durchmesser) | 200 t | – | Stahl, Edelstahl, Sonderwerkstoffe, ferritische und austenitische Stähle |
| Industriemontagen / Reparaturen an DruckbehälternMontage | – | – | – | – | – |
| Komplettmontage, Maschinenbau, BaugruppenmontageMontage | – | – | – | – | – |
| CAD-Engineering, 2D/3D-Konstruktion, FEM-BerechnungEngineering | – | – | – | – | – |
| Anlagenbau (Planung, Konstruktion, Fertigung, Montage)Montage | – | – | – | – | Stahl, Edelstahl, Sonderwerkstoffe |
| Prüfungen: Druckproben, Abnahmen, ZfP (DIN EN ISO 9712)Prüfung | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Brennschneidemaschine | – | – | – | – | Chemnitz |
| CNC-Plasmaschneidanlage | – | – | – | – | Chemnitz |
| Rohrbrennanlage | – | – | – | – | Chemnitz |
| Drehbänke | – | – | Drehen bis ⌀ 3.250 mm, Längen bis 5.000 mm | – | Chemnitz |
| Bohrwerk | – | – | – | – | Chemnitz |
| 3- und 4-Walzen-Biegemaschinen | – | – | Rundbiegen Blech 4–80 mm, ⌀ 200–5.000 mm | – | Chemnitz |
| Rohrbiegemaschine | – | – | Rohr bis ⌀139 | – | Chemnitz |
| Profilbiegemaschine | – | – | HEB bis 160, FL und Winkelprofile | – | Chemnitz |
| Stanzmaschine | – | – | – | – | Chemnitz |
| Bohr- und Fräsmaschinen | – | – | – | – | Chemnitz |
| Sägeanlage | – | – | – | – | Chemnitz |
| Abkantbank | – | – | bis 4.000 mm Länge | – | Chemnitz |
| 300-t-Presse | – | – | – | – | Chemnitz |
| Schweißanlagen (UP, MIG/MAG, WIG, E) | – | – | – | – | Chemnitz |
Zusatzleistungen

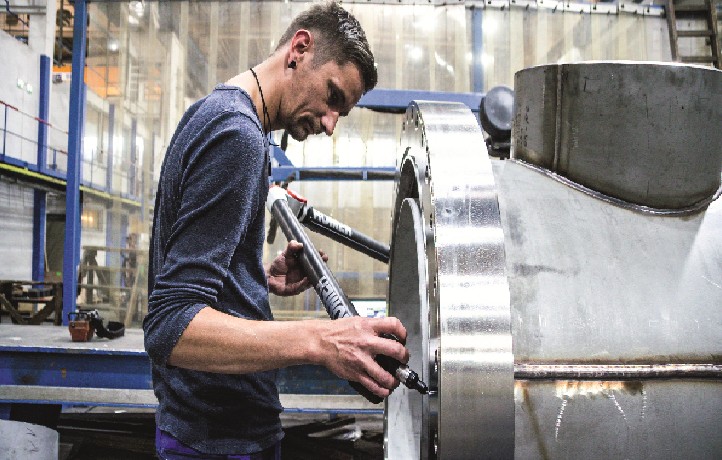

Qualität und Zulassungen
Die Fertigung erfolgt nach Druckgeräterichtlinie 2014/68/EU mit AD 2000-Merkblatt HP 0 und DIN EN ISO 3834-2, geprüft durch TÜV-zertifizierte Schweißer und ZfP-Personal nach DIN EN ISO 9712. Druckproben, Abnahmen und Wärmenachbehandlungen werden werkseitig sowie auf Baustellen durchgeführt und dokumentiert.
| Nachweis | Chemnitz |
|---|---|
| ISO 9001:2015 | |
| Modul A1 (Druckgeräterichtlinie) | |
| Umstempelvereinbarung AD 2000-W 0 | |
| ASME U/S-Stamp | |
| National Board R-Stamp | |
| China Pressure Vessels A1 |
Historie
- 1811
Gründung des Unternehmens Johann Samuel Schwalbe
- 1873
Umwandlung in die Maschinenfabrik Germania AG
- 1890
Errichtung der Filiale Altchemnitz als Kesselschmiede
- 1945
Ausbau der Kesselschmiede zum Hauptwerk; Hauptlieferant von Chemieanlagen mit bis zu 1.700 Mitarbeitern
- 1998
Fortsetzung durch die Harald Liebers Behälter-Apparatebau GmbH
- 2016
Sascha Liebers übernimmt die Geschäftsführung
- 2023
25-jähriges Jubiläum der Harald Liebers Behälter-Apparatebau GmbH
