Maschinen und Anlagen für die gesamte Vorstufe des Siebdrucks: Spannen, Beschichten, Trocknen, In-Line.
Harlacher AG
Brienz (CH)Neu auf Amplifa
Über die Harlacher AG
Die Harlacher AG ist ein international tätiges Schweizer Unternehmen mit Sitz in Brienz, spezialisiert auf Maschinen für die Vorstufe des industriellen, textile und grafischen Siebdrucks. Das Produktsortiment umfasst elektromechanische und pneumatische Spannmaschinen für Siebdruckrahmen, speicherprogrammierbare automatische Beschichtungsmaschinen für zweiseitiges Beschichten, Trockenschränke, Kapillarfilmaufziehvorrichtungen sowie automatische Rahmen Be- und Entlademagazine für In-Line-Systeme. Die Maschinen verarbeiten Siebdruckgewebe und Metallrahmen mit Profildicken von 10 bis 80 mm und decken Rahmenformate von 300 x 300 mm bis 7500 x 4500 mm ab. Die Kernprozesse sind Gewebespannen bis 50 N/cm, zweiseitiges Beschichten mit Emulsion, Kapillarfilmaufziehen und horizontale Trocknung. Die Kunden stammen aus der Textil-, Glas-, Keramik- und Grafikindustrie bis hin zur Leiterplatten- und Solarpanelherstellung. Die Entwicklung, Fertigung und Beratung erfolgt am Hauptsitz in Brienz; international vertreibt das Unternehmen über Vertriebspartner und Agenten.
- Standort
- Brienz
- Verfahren
- Siebdruckrahmen bespannen/spannen (Gewebespannung), Automatisches Spannen grossformatiger Rahmen / mehrfaches Bespannen, Elektromechanisches Spannen unbegrenzter Rahmenformate, Rahmenvorspannen (pneumatisch, Pre-Bow), Pneumatisches Spannen mit Tischkluppen, Zweiseitiges Beschichten von Siebdruckrahmen (Emulsion/Beschichtung), klein bis mittel, Zweiseitiges Beschichten, mittel bis grosse Rahmen, Zweiseitiges Beschichten, grösste Rahmen im Hochformat
- Werkstoffe
- Siebdruckgewebe, Kapillarfilm, Siebdruckrahmen (Metallrahmen, Profil 10–80 mm), Metallrahmen (Profil 10–80 mm)
- Gegründet
- 1936
- Branchen
- Siebdruck Vorstufe, Textildruck, Glas, Keramik, Grafik, Leiterplatten (PCB)
- 01
Beratung und individuelle Lösungsentwicklung
- 02
Konstruktion und Fertigung der Maschinen
- 03
Spannen
- 04
Beschichten
- 05
Kapillarfilmaufziehen
- 06
Trocknung
- 07
In-Line-Systemintegration
- 08
Vertrieb über Vertriebspartner/Agenten international
Werkstoffe und Verfahren
Siebdruckgewebe
Gewebe für das Spannen von Siebdruckrahmen mit Gewebespannungen bis 50 N/cm.
Kapillarfilm
Wird mit der automatischen Aufziehvorrichtung H17 auf Siebdruckrahmen aufgebracht.
Metallrahmen (Profil 10–80 mm)
Aluminium-Siebdruckrahmenprofile von 10 bis 80 mm Profildicke als Träger des Gewebes.
Standort
Brienz
CHHauptsitz, Entwicklung und Produktion
- Stückgewicht / Größe
- Rahmen bis 7500 x 4500 mm
- Werkstoffe
- Siebdruckgewebe, Kapillarfilm, Metallrahmen
- H28-6 elektromechanische Spannmaschine
- H29-6 automatische Spannmaschine
- H25-5 manuelles Spanngerät
- H18 pneumatisches Rahmenvorspanngerät
- H35-1 pneumatisches Spanngerät
- H37-2 pneumatisches Spannsystem
- H44-1 automatische Beschichtungsmaschine
- H43-1 automatische Beschichtungsmaschine
- H42-5 automatische Beschichtungsmaschine
- H41-4 automatische Beschichtungsmaschine
- H17 Kapillarfilmaufziehvorrichtung
- H14 automatisches Rahmen Be- und Entlademagazin
- H52-1 Trockenschrank
- H53-1 Trockenschrank mit Auszügen
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Siebdruckrahmen bespannen/spannen (Gewebespannung)Oberfläche | – | Rahmenformate bis 3000 x 3000 mm | – | – | Siebdruckgewebe |
| Automatisches Spannen grossformatiger Rahmen / mehrfaches BespannenOberfläche | – | unbegrenzt | – | – | Siebdruckgewebe |
| Elektromechanisches Spannen unbegrenzter RahmenformateOberfläche | – | unbegrenzt | – | – | Siebdruckgewebe |
| Rahmenvorspannen (pneumatisch, Pre-Bow)Oberfläche | – | – | – | – | Siebdruckgewebe |
| Pneumatisches Spannen mit TischkluppenOberfläche | – | Rahmenformat bis 3000 x 3000 mm | – | – | Siebdruckgewebe |
| Zweiseitiges Beschichten von Siebdruckrahmen (Emulsion/Beschichtung), klein bis mittelOberfläche | – | Rahmenformat ab 300 x 300 mm bis max. × 1200 mm × 1600 mm | – | – | Siebdruckgewebe, Rahmenprofil (10–60 mm Dicke) |
| Zweiseitiges Beschichten, mittel bis grosse RahmenOberfläche | – | Rahmenformat ab 300 x 300 mm bis max. × 3000 mm × 6000 mm | – | – | Siebdruckgewebe, Rahmenprofil (10–60 mm Dicke) |
| Zweiseitiges Beschichten, grösste Rahmen im HochformatOberfläche | – | Rahmenformat ab 300 x 300 mm bis max. × 4500 mm × 9000 mm | – | – | Siebdruckgewebe, Rahmenprofil (10–60 mm Dicke) |
| Beschichten grösster Rahmen im Querformat (In-Line)Oberfläche | – | Rahmenformat ab 500 x 500 mm bis max. × 7500 mm × 4500 mm | – | – | Siebdruckgewebe, Rahmenprofil (25–60 mm Dicke) |
| Automatisches Aufziehen von KapillarfilmMontage | – | – | – | – | Kapillarfilm |
| Horizontale Trocknung von SiebdruckrahmenWärmebehandlung | – | mittlere bis grösste Rahmen | – | – | beschichtete Siebdruckrahmen |
| Trocknung in Trockenschrank mit horizontalen Auszügen (staubfrei, energieeffizient)Wärmebehandlung | – | kleine bis mittlere Rahmen | – | – | beschichtete Siebdruckrahmen |
| Automatische Rahmenbe- und -entladung für In-Line Systeme (Beschichten, Entwickeln, Belichten,Montage | – | – | – | – | Siebdruckrahmen |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

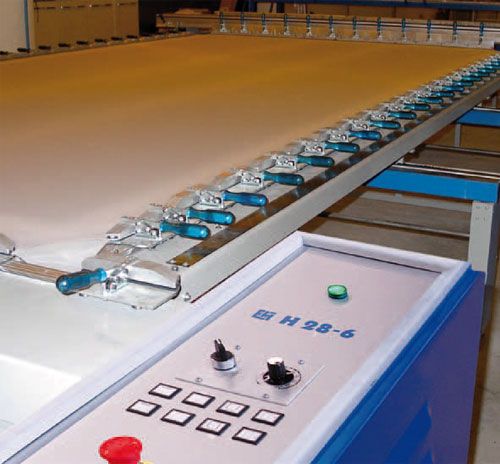

| Elektromechanische Spannmaschine | Harlacher AG H28-6 | – | Rahmenformate unbegrenzt, max. Rahmenprofilhöhe 80 mm, max. Spannung 35 N/cm (Option 50 N/cm) | – | Brienz, CH |

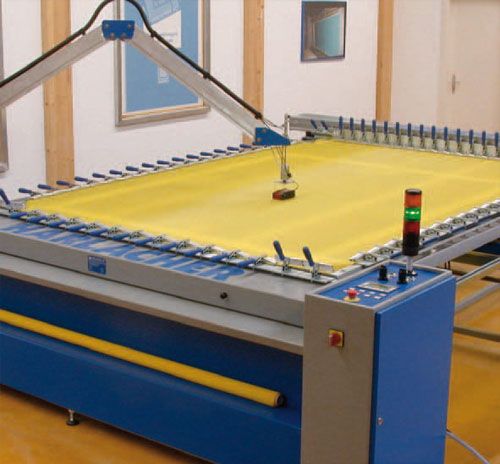

| Automatische Spannmaschine | Harlacher AG H29-6 | – | Rahmenformate unbegrenzt, max. Rahmenprofilhöhe 80 mm, max. Spannung 35 N/cm (Option 50 N/cm) | – | Brienz, CH |
| Manuelles Spanngerät | Harlacher AG H25-5 | – | Rahmenformate bis 3000 x 3000 mm | – | Brienz, CH |
| Pneumatisches Rahmenvorspanngerät | Harlacher AG H18 | – | Zusatz zu H28-6/H29-6 | – | Brienz, CH |
| Pneumatisches Spanngerät | Harlacher AG H35-1 | – | Rahmenformate bis 3000 x 3000 mm | – | Brienz, CH |
| Pneumatisches Spannsystem mit Tischkluppen | Harlacher AG H37-2 | – | Rahmenformat bis 3000 x 3000 mm | – | Brienz, CH |

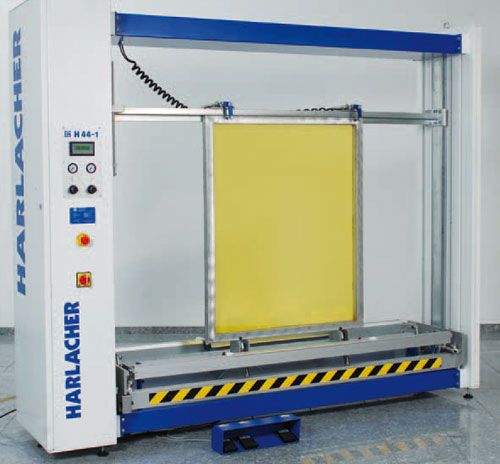

| Automatische Beschichtungsmaschine | Harlacher AG H44-1 | – | Rahmen ab 300 x 300 bis max. 1200 x 1600 mm (BxH), Profildicke 10–60 mm | – | Brienz, CH |

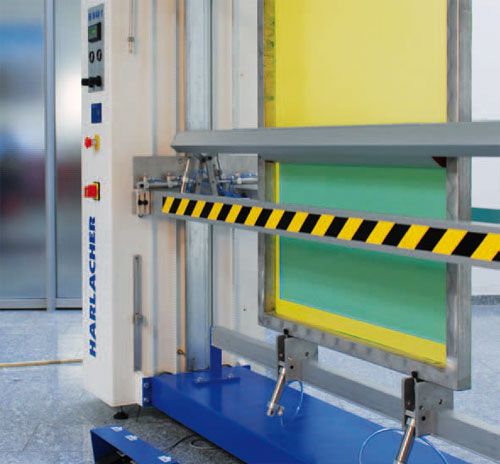

| Automatische Beschichtungsmaschine | Harlacher AG H43-1 | – | Rahmen ab 300 x 300 bis max. 3000 x 6000 mm (BxH), Profildicke 10–60 mm | – | Brienz, CH |

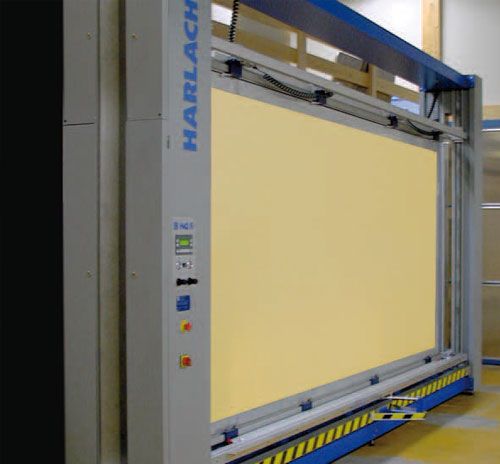

| Automatische Beschichtungsmaschine | Harlacher AG H42-5 | – | Rahmen ab 300 x 300 bis max. 4500 x 9000 mm (BxH), Profildicke 10–60 mm | – | Brienz, CH |

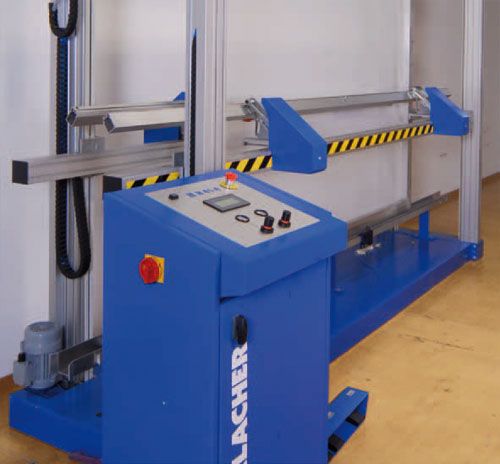

| Automatische Beschichtungsmaschine | Harlacher AG H41-4 | – | Rahmen ab 500 x 500 bis max. 7500 x 4500 mm (BxH), Profildicke 25–60 mm | – | Brienz, CH |
| Automatische Kapillarfilmaufziehvorrichtung | Harlacher AG H17 | – | – | – | Brienz, CH |
| Automatisches Rahmen Be- und Entlademagazin | Harlacher AG H14 | – | – | – | Brienz, CH |
| Trockenschrank (horizontale Trocknung) | Harlacher AG H52-1 | – | mittlere bis grösste Rahmen | – | Brienz, CH |
| Trockenschrank mit horizontalen Auszügen | Harlacher AG H53-1 | – | kleine bis mittlere Rahmen | – | Brienz, CH |
Zusatzleistungen
Historie
- 1936
Gründung der Harlacher AG; anfänglich manuelle Herstellung von Sieben für den Textildruck
- o. A.
Entwicklung der ersten aufrechten, vollautomatischen Beschichtungsmaschine, welche die Vorstufe der Siebdruckindustrie grundlegend veränderte
