Hersteller von Federn und Drahtbiegeteilen von 0,2 bis 9,0 mm Drahtstärke – von der Entwicklung bis zur Serie.
Heinrich Brinkmann Federn und Drahtwaren GmbH
58119 HagenNeu auf Amplifa
Über Brinkmann Federn
Die Heinrich Brinkmann Federn und Drahtwaren GmbH aus Hagen fertigt Federn und Drahtwaren mit Drahtstärken von 0,2 bis 9,0 mm. Das Produktspektrum umfasst Druckfedern, Zugfedern, Schenkelfedern, Doppelschenkelfedern bzw. Pick-Up-Zinken, Knickschutzwendeln, Flach- und Blattfedern, Sprengringe sowie Drahtbiegeteile; ergänzend wird Drahtrichten bis 3000 mm Länge angeboten. Gefertigt wird auf CNC-gesteuerten Federnautomaten sowie auf speziell entwickelten Maschinen und Biegevorrichtungen aus dem eigenen Werkzeugbau. Als Werkstoffe kommen Federdrähte nach EN 10270 (SM, SH, DH) und nichtrostender Federndraht 1.4310 zum Einsatz. Das Leistungsangebot reicht von der Federberechnung über die Fertigung von Klein- und Großserien bis zur Oberflächenbehandlung mit Kugelstrahlen, Pulverbeschichtung und galvanischer Veredelung. Die Qualitätssicherung erfolgt CAQ-gestützt mit vernetzten Messmitteln und auf Wunsch mit Prüfdokumentation nach EN 10204 3.1.
- Standort
- Hagen
- Verfahren
- Herstellung von Druckfedern, Herstellung von Zugfedern, Herstellung von Doppelschenkelfedern / Pick-Up Zinken, Herstellung von Schenkelfedern, Herstellung von Knickschutzwendeln, Herstellung von Flachfedern / Blattfedern, Herstellung von Sprengringen, Drahtbiegeteile
- Werkstoffe
- Federndraht EN 10270-1 SM, Federndraht EN 10270-1 SH, Federndraht EN 10270-1 DH, Edelstahl-Federndraht, Federndraht SM (DIN 17223 B), Federndraht SH (DIN 17223 C), Federndraht DH (DIN 17223 D), Edelstahl-Federndraht 1.4310
- Zertifikate
- ISO 9001 (EN ISO 9001:2009 laut Angabe), ISO 9001
- 01

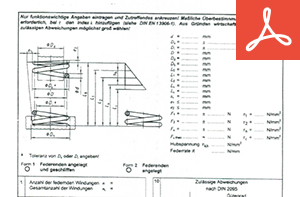

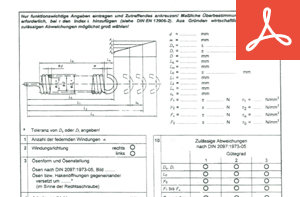

Federberechnung / Auslegung
- 02
Werkzeugbau / Biegevorrichtungen
- 03
Fertigung auf CNC-Federnautomaten
- 04
Kugelstrahlen
- 05
Pulverbeschichtung / galvanische Veredelung
- 06
CAQ-gestützte Endkontrolle
Werkstoffe und Verfahren
Federndraht SM (DIN 17223 B)
Allgemeiner Einsatz bei mittlerer statischer oder selten dynamischer Beanspruchung.
Federndraht SH (DIN 17223 C)
Allgemeiner Einsatz bei hoher statischer oder geringer dynamischer Beanspruchung.
Federndraht DH (DIN 17223 D)
Allgemeiner Einsatz bei hoher statischer oder mittlerer dynamischer Beanspruchung.
Edelstahl-Federndraht 1.4310
Mittlere Korrosionsbeständigkeit, für hohe statische oder geringe dynamische Beanspruchung.
Kugelstrahlen
Oberflächenverfestigung zur Steigerung der Dauerfestigkeit von Federn.
Pulverbeschichtung
Oberflächenbehandlung zum Korrosionsschutz der Federteile.
Galvanische Veredelung
Galvanische Oberflächenbehandlung als Korrosionsschutz.
Standort
Hagen
DEHauptsitz und Produktion
- Stückgewicht / Größe
- Drahtstärken 0,2–9,0 mm
- Losgröße
- Klein- und Großserie
- Werkstoffe
- EN 10270 SM/SH/DH, EN 10270-3 (1.4310)
- CNC-gesteuerte Federnautomaten
- Speziell entwickelte Maschinen und Biegevorrichtungen (Werkzeugbau)
Bauteile
Einblicke in die Fertigung
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von DruckfedernUmformung | – | – | 0,3 – 9,0 mm Drahtstärke | – | EN 10270 SM, EN 10270 SH, EN 10270 DH, EN 10270-3 (1.4310) |
| Herstellung von ZugfedernUmformung | – | – | 0,6 – 9,0 mm Drahtstärke | – | EN 10270 SM, EN 10270 SH, EN 10270 DH, EN 10270-3 (1.4310) |
| Herstellung von Doppelschenkelfedern / Pick-Up ZinkenUmformung | – | – | 3,0 bis 8,0 mm Drahtstärke | – | EN 10270 SM, EN 10270 SH, EN 10270 DH, EN 10270-3 (1.4310) |
| Herstellung von SchenkelfedernUmformung | – | – | – | – | EN 10270 SM, EN 10270 SH, EN 10270 DH, EN 10270-3 (1.4310) |
| Herstellung von KnickschutzwendelnUmformung | – | – | – | – | EN 10270 SM, EN 10270 SH, EN 10270 DH, EN 10270-3 (1.4310) |
| Herstellung von Flachfedern / BlattfedernUmformung | – | – | bis ca. 4,0 mm Materialstärke | – | – |
| Herstellung von SprengringenUmformung | – | – | – | – | EN 10270 SM, EN 10270 SH, EN 10270 DH, EN 10270-3 (1.4310) |
| DrahtbiegeteileUmformung | – | – | – | – | EN 10270 SM, EN 10270 SH, EN 10270 DH, EN 10270-3 (1.4310) |
| DrahtrichtenUmformung | – | bis 3000 mm Länge | 3,0 – 8,0 mm Drahtstärke | – | EN 10270 SM, EN 10270 SH, EN 10270 DH, EN 10270-3 (1.4310) |
| Federberechnung / FederauslegungEngineering | – | – | – | – | – |
| KugelstrahlenOberfläche | – | – | – | – | – |
| PulverbeschichtungOberfläche | – | – | – | – | – |
| Galvanische VeredelungOberfläche | – | – | – | – | – |
2 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-gesteuerte Federnautomaten | – | – | – | – | Hagen |
| Speziell entwickelte Maschinen und Biegevorrichtungen (Werkzeugbau) | – | – | – | – | Hagen |
Zusatzleistungen
Qualität
Das Prozess- und Qualitätsmanagement erfolgt gemäß EN ISO 9001. Ausschließlich Vormaterialien zertifizierter Lieferanten mit Abnahmeprüfzeugnis nach EN 10204 3.1 werden eingesetzt; die QS arbeitet mit vernetzten Messmitteln über ein CAQ-System.
| Nachweis | Hagen |
|---|---|
| ISO 9001 |
