Entwicklung, Fertigung und Service von Hochfrequenz-Schweißmaschinen für Kunststoffe und technische Textilien
Heinz Schirmacher GmbH
TrittauNeu auf Amplifa

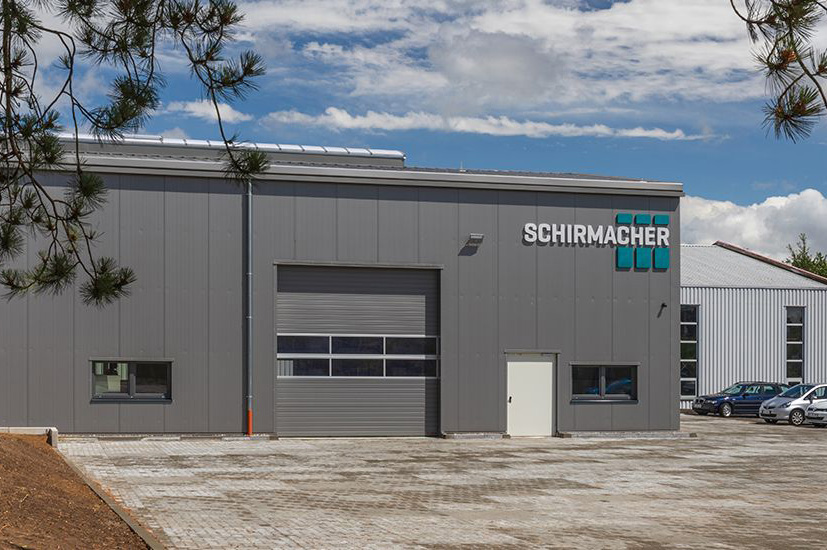

Über die Heinz Schirmacher GmbH
Die Heinz Schirmacher GmbH ist ein familiengeführter Hersteller von Hochfrequenz-Schweißanlagen (27,12 MHz) für Kunststoffe, beschichtete Textilien, Folien und Membranen mit Sitz in Trittau, Schleswig-Holstein. Das Portfolio umfasst Schiebetisch- und Drehtischanlagen der Serien B2000, B3000 und B10000, Trittschutz-Schweißanlagen (TSM) für Autoteppiche, Wärme-Impuls- und Wärme-Kontakt-Schweißmaschinen, Impulsschweißmaschinen für Transportbänder, HF-Inline-Anlagen, HF-Generatoren für die Partikelschäumung sowie Planenschweißmaschinen des schwedischen Herstellers Forsstrom, die das Unternehmen seit über 15 Jahren exklusiv in Deutschland vertreibt. Neben der Fertigung entwickelt das Unternehmen Schweißwerkzeuge und Vorrichtungen für HF-, Wärme-Impuls- und Wärme-Kontaktverfahren, bietet Prototyping von der Konzeptphase bis zum Muster und modernisiert, automatisiert und wartet bestehende Anlagen markenunabhängig. Typische Branchen sind die Automobilindustrie (u. a. Trittschutzfolien für BMW, Mercedes, VW, Porsche), Medizintechnik, Orthopädie, Planenbau, Industrietore, Fördersysteme, Partikelschäumung sowie Aviation & Maritime Safety. Die gesamte Entwicklung und Fertigung erfolgt in Deutschland; der Service und die Ersatzteilversorgung reichen weltweit.
- Standort
- Trittau
- Verfahren
- Hochfrequenz-Schweißen (HF-Schweißen, 27,12 MHz), Wärme-Impuls-Schweißen (WI), Wärme-Kontakt-Schweißen, Ultraschallschweißen, Heizelement-Stumpfschweißen (Spiegelschweißen), Entwicklung und Fertigung von Schweißwerkzeugen/Vorrichtungen (HF, Wärme-Impuls, Wärme-Kontakt), Prototyping von Konzeptphase bis Muster, Partikelschäumung (EPP, EPE, EPS, eTPU) mit HF-Generatoren
- Werkstoffe
- PVC, TPU, PU, EVA, PET-G, PP, PE, ABS
- Gegründet
- 1974
- Branchen
- Automobil-Industrie, Medizintechnik, Orthopädie, Planen/Abdeckungen, Industrietore, Outdoor/Defense/Safety
- 01
Beratung & Anforderungsaufnahme
- 02
Konstruktion (mechanisch & elektrisch)
- 03

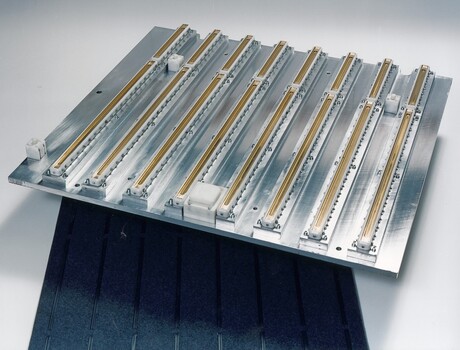

Werkzeug- und Vorrichtungsbau (HF, Wärme-Impuls, Wärme-Kontakt)
- 04
Prototyping
- 05
Fertigung der Schweißanlagen und Generatoren
- 06
Installation, Inbetriebnahme & Mitarbeiterschulung
- 07

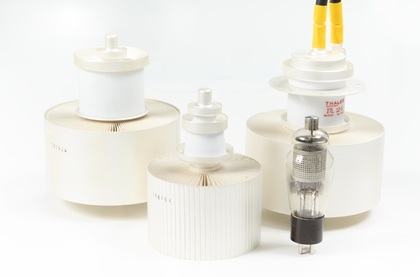

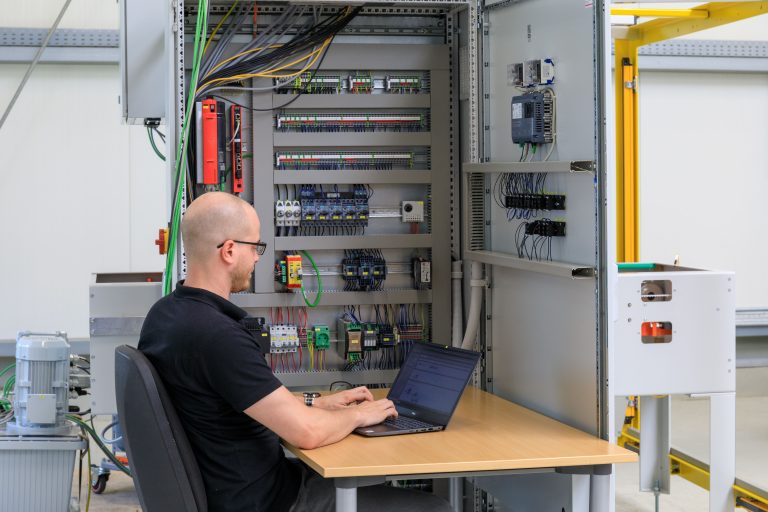

Wartung, Ersatzteilversorgung, Modernisierung & Automatisierung
Verfahren & Werkstoffe
Hochfrequenz-Schweißen (27,12 MHz)
Erzeugt die Wärme direkt im Material, besonders geeignet für PVC, TPU, PU, EVA, PET-G, Polyester und beschichtete Textilien.

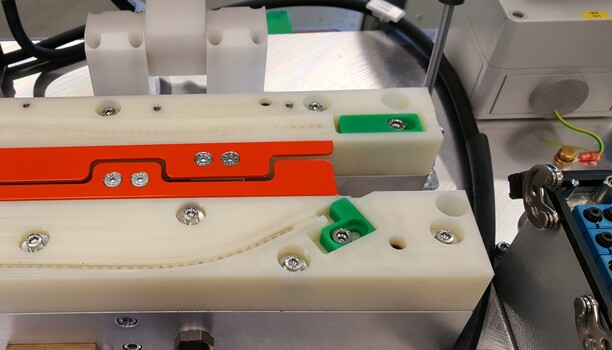

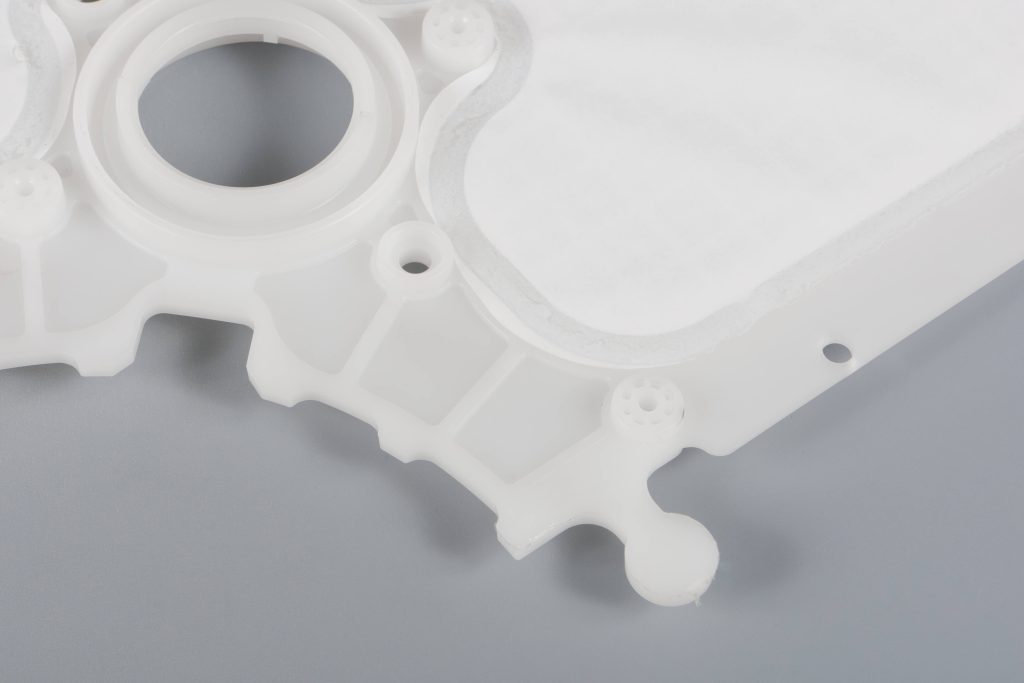

Wärme-Impuls-Schweißen
Punktgenaue Erwärmung durch beheizte Bänder für Folien, Membranen, Filter und Textilien mit kurzen Taktzeiten.

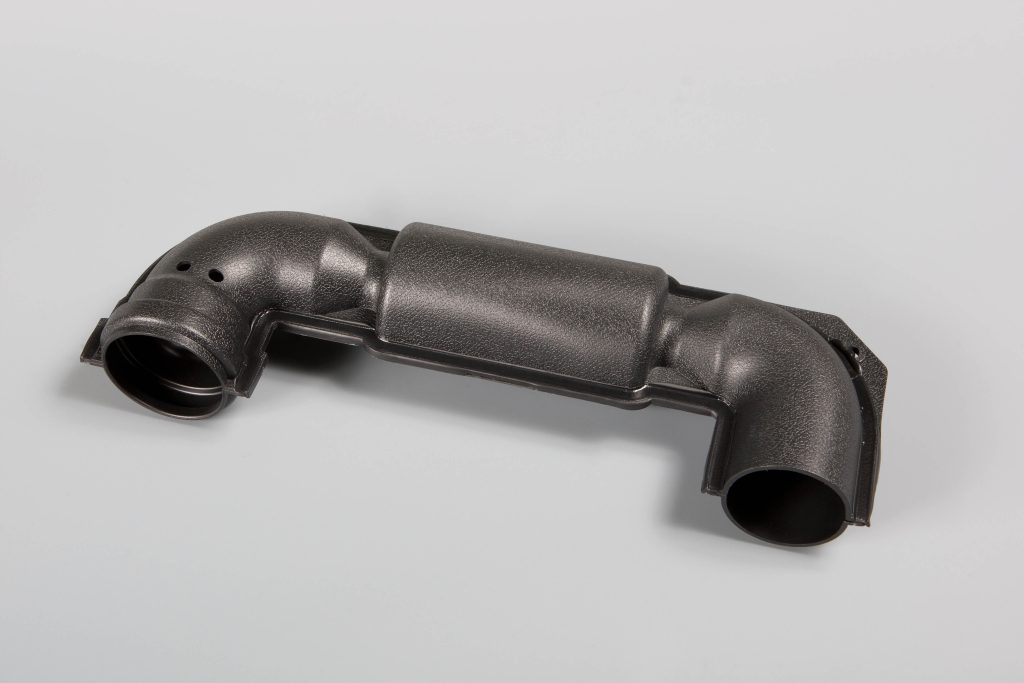

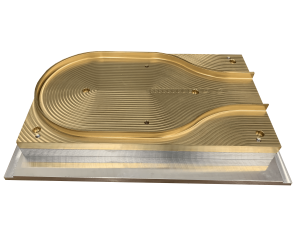

Wärme-Kontakt-Schweißen
Kostengünstiges Verfahren mit beheizten Werkzeugen für PP, PE, ABS, PVC und PA bei frei wählbarer Schweißkontur.
Ultraschallschweißen
Verbindung thermoplastischer Materialien durch hochfrequente mechanische Schwingungen ohne Klebstoffe.
Heizelement-Stumpfschweißen
Spiegelschweißen für Rohr- und Formteile, ergänzt durch Service und Steuerungsumbauten für WIDOS-Maschinen.
Partikelschäumung
HF-Generatoren für die Verarbeitung von EPP, EPE, EPS und eTPU zur Dämmstoff- und Schaumteilfertigung.
Impulsschweißen
Impulsschweißmaschinen der ISM-Serie zum Verbinden von Transportbändern mit Schweißlängen bis 1200 mm.
PVC
Zentrales Material für HF-Schweißanwendungen wie Trittschutzfolien, Planen und Fahrzeuginterieur.
TPU / eTPU
Für anspruchsvolle Schweißanwendungen, u. a. in Automotive und Partikelschäumung.
EVA / PU / PET-G
Thermoplaste für Medizintechnik- und Orthopädieanwendungen.
EPP / EPE / EPS
Partikelschaumstoffe, die mit HF-Generatoren für Dämmung und Verpackung verschäumt werden.
Standorte
Trittau
DEHauptsitz, Entwicklung, Produktion, Verwaltung, Service
- Werkstoffe
- PVC, TPU, PU, EVA, PET-G, PP, PE, ABS, PA, EPP, EPE, EPS, eTPU
- HF-Schiebetischanlagen B2000/B3000/B10000 (Tische 750x550 bis 1500x1300 mm)
- HF-Trittschutz-Schweißanlagen TSM (Tischgröße 2200x1700 mm)
- Wärme-Impuls-Maschinen PTP 50/470
- Impulsschweißmaschinen ISM (Schweißlängen 700–1200 mm)
- HF-Inline-Anlagen V500/V700
- HF-Generator HS 500-45.000 für Partikelschäumung
- Fertigungshalle mit Deckenkran
Maschinen & Anlagen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Hochfrequenz-Schweißen (HF-Schweißen, 27,12 MHz)Fügen | – | – | – | – | PVC, TPU, PU, EVA, PET-G, beschichtete Textilien, dielektrische Kunststoffe, Polyester |
| Wärme-Impuls-Schweißen (WI)Fügen | – | – | – | – | thermoplastische Materialien, Folien, Membranen, Textilien |
| Wärme-Kontakt-SchweißenFügen | – | – | – | – | PP, PE, ABS, PVC, PA |
| UltraschallschweißenFügen | – | – | – | – | thermoplastische Materialien |
| Heizelement-Stumpfschweißen (Spiegelschweißen)Fügen | – | – | – | – | – |
| Entwicklung und Fertigung von Schweißwerkzeugen/Vorrichtungen (HF, Wärme-Impuls, Wärme-Kontakt)Engineering | – | – | – | – | – |
| Prototyping von Konzeptphase bis MusterEngineering | – | – | – | – | – |
| Partikelschäumung (EPP, EPE, EPS, eTPU) mit HF-GeneratorenKunststoff | – | – | – | – | EPP, EPE, EPS, eTPU |
| Wartung, Reparatur, Ersatzteilversorgung, Modernisierung und AutomatisierungMontage | – | – | – | – | – |
48 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

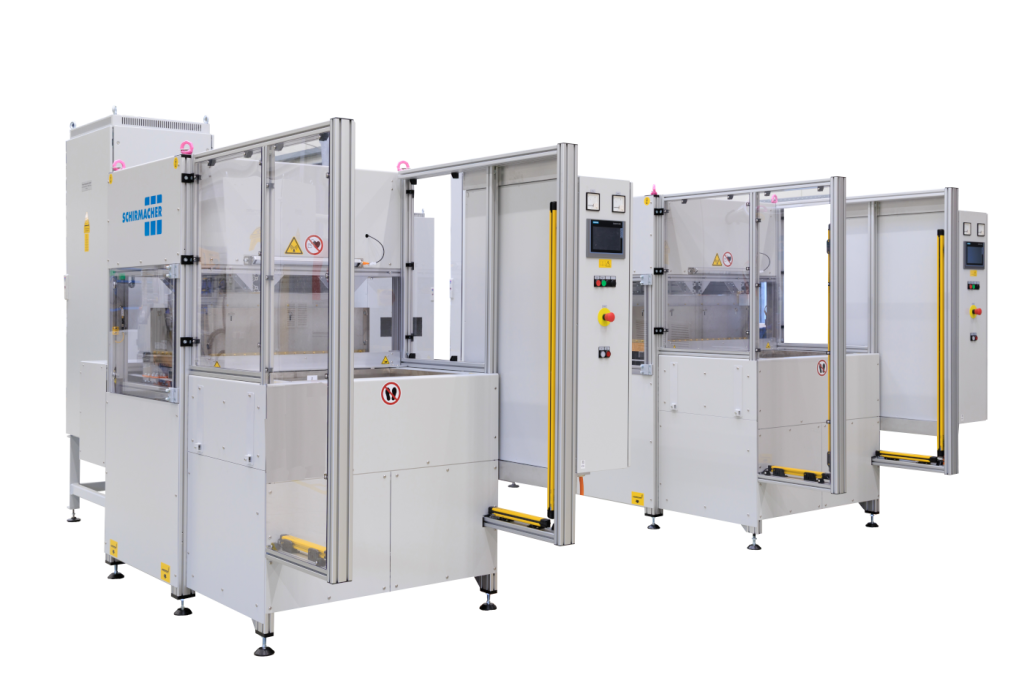

| HF-Schiebetischanlage (Etagen-Schiebetisch) | Schirmacher B2000-ESM | – | Tischgröße 750 x 550 mm | – | Trittau |
| HF-Schiebetischanlage (Doppel-/Einfach-Schiebetisch) | Schirmacher B2000-2SM/1SM | – | Tischgröße 750 x 550 mm | – | Trittau |
| HF-Drehtischanlage | Schirmacher B2000-4D | – | Tischgröße 750 x 550 mm | – | Trittau |
| HF-Schiebetischanlage | Schirmacher B3000-2SM/1SM | – | Nutzfläche 1200 x 800 mm | – | Trittau |

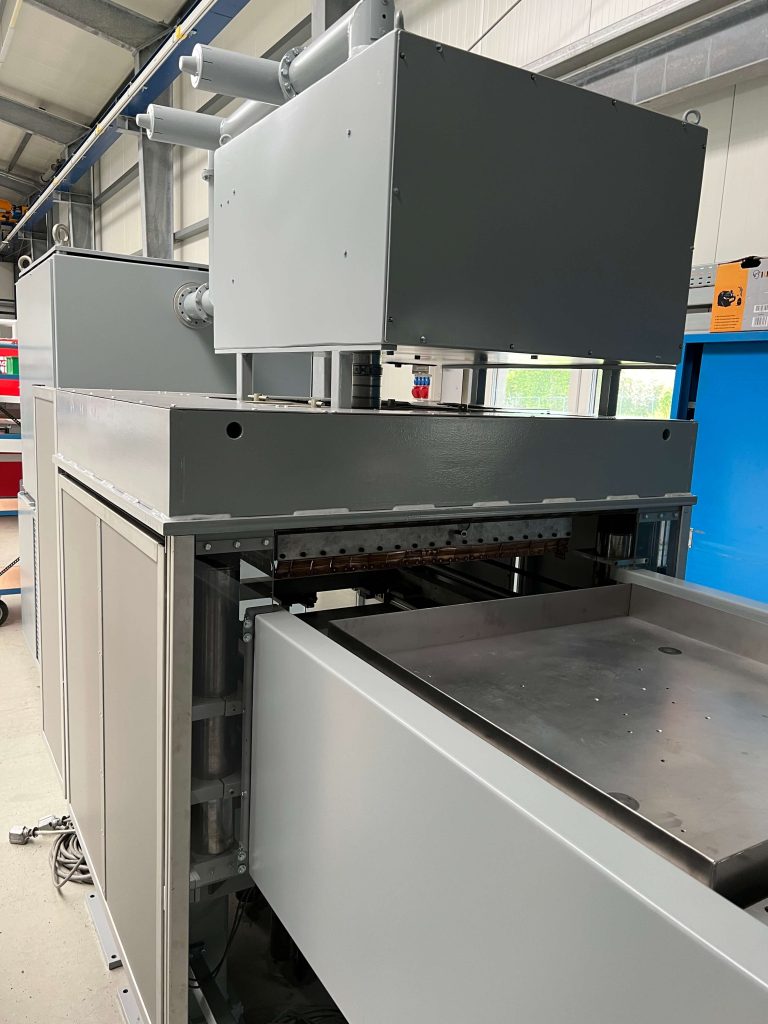

| HF-Etagen-Schiebetischanlage | Schirmacher B3000-ESM | – | Nutzfläche 1200 x 800 mm | – | Trittau |
| HF-Schiebetischanlage | Schirmacher B10000-2SM/ESM | – | Nutzfläche 1500 x 1300 mm | – | Trittau |
| HF-Trittschutz-Schweißanlage (Einfach-Schiebetisch) | Schirmacher TSM 97 B-1SM | – | Tischgröße 2200 x 1700 mm | – | Trittau |
| HF-Trittschutz-Schweißanlage (Doppel-Schiebetisch) | Schirmacher TSM 97 B-2SM | – | Tischgröße 2200 x 1700 mm | – | Trittau |
| HF-Trittschutz-Schweißanlage (Etagen-Schiebetisch) | Schirmacher TSM 97-ESM | – | Tischgröße 2200 x 1700 mm | – | Trittau |
| HF-Trittschutz-Schweißanlage (Drehtisch) | Schirmacher TSM 97 C (-2D/-3D) | – | Tischgröße 2200 x 1700 mm | – | Trittau |
| HF-Trittschutz-Schweißanlage (mit Kippvorrichtung) | Schirmacher TSM-EX | – | Tischgröße 1700 x 1200 mm | – | Trittau |
| HF-Trittschutz-Schweißanlage (Fußstützen) | Schirmacher TSM-FS | – | Tischgröße 1500 x 1350 mm | – | Trittau |

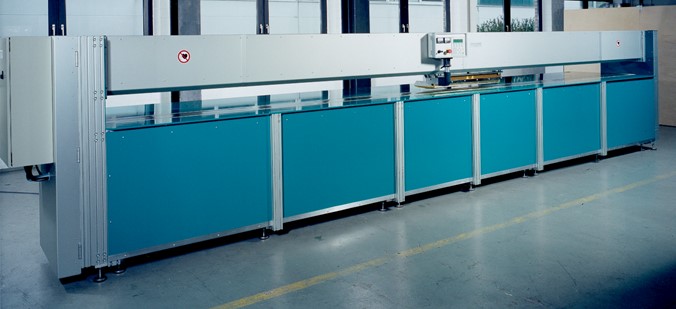

| HF-Planenschweißmaschine | Schirmacher PSM99H | – | Schweißlänge 1200 mm, Tischlänge ca. 9 m | 2000 | – |
| HF-Planenschweißmaschine | Schirmacher PSM100S | – | Elektrodenhalterung 1200 mm | – | – |
| Wärmeimpuls-Schweißmaschine | Schirmacher PTP-500 | – | Druckplatte 450 x 250 mm | 2005 | – |
| Labor-/Kleinserien-Schweißmaschine (Tischgerät, 1-Zylinder-Presse) | Schirmacher PTP 50 | – | Abmaße Tisch 1500 x 700 x 850 mm | – | Trittau |
| Labor-/Kleinserien-Schweißmaschine (4-Säulen-Presse) | Schirmacher PTP 470 | – | – | – | Trittau |
| Impulsschweißmaschine (Transportbänder) | Schirmacher ISM 850x45 | – | Schweißlänge 850 mm, Breite 45 mm | – | Trittau |
| Impulsschweißmaschine | Schirmacher ISM 1000x45 | – | Schweißlänge 1000 mm, Breite 45 mm | – | Trittau |
| Impulsschweißmaschine | Schirmacher ISM 1200x45 | – | Schweißlänge 1200 mm, Breite 45 mm | – | Trittau |
| Impulsschweißmaschine | Schirmacher ISM 700x90 | – | Schweißlänge 700 mm, Breite 90 mm | – | Trittau |
| HF-Inline-Anlage/Vorschubautomat | Schirmacher V500 | – | Durchlaufbreite 500 mm | – | Trittau |
| HF-Inline-Anlage/Vorschubautomat | Schirmacher V700 | – | Durchlaufbreite 700 mm | – | Trittau |
| HF-Generator (Partikelschäumung) | Schirmacher HS 500-45.000 | – | – | – | Trittau |
| HF-Generator | Herfurth HG25.000S | – | Tischfläche 850 x 850 mm (HFT 10 t) | 1992 | – |

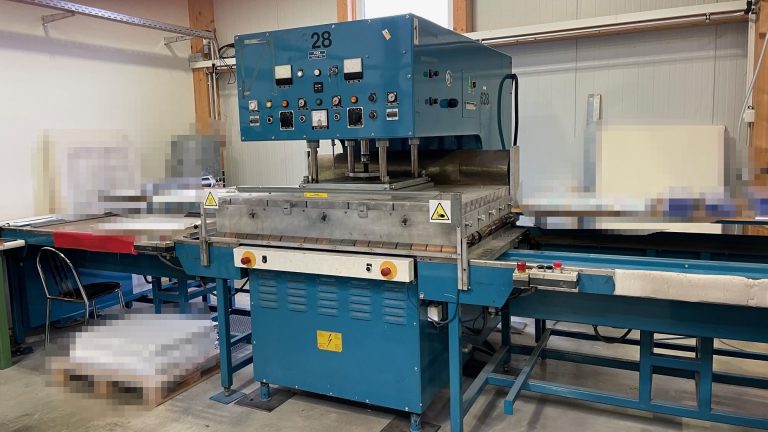

| HF-Doppel-Schiebetischanlage | FIAB 12002 | – | Tischfläche ca. 1250 x 840 mm | – | – |
| HF-Planenschweißmaschine | Schwalbach/Herfurth HG 4000S | – | Schweißlänge 1200 mm, Tischlänge ca. 6 m | 1980 | – |
| HF-Fußhebel-Presse Tisch-Schweißmaschine | Kiefel FHP 1000/1200Sb | – | Arbeitsfläche 480 x 320 mm | – | – |
| HF-Trittschutz-Schweißanlage | Kiefel KHHP4 | – | Tischgröße 2400 x 1850 mm | 1997 | – |
| HF-Planenschweißmaschine | Schwalbach PLTR400 | – | Elektrodenlänge 800 mm | – | – |
| HF-Planenschweißmaschine | Eurotron TL 75 | – | Elektrodenlänge 1000 mm | – | – |
| HF-Generator | Herfurth HG2500SF | – | – | – | – |

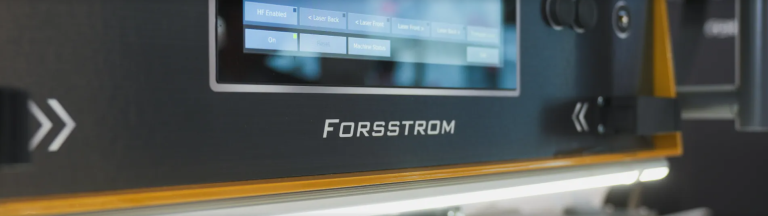

| HF-Planen-Schweißmaschine (stationär) | Forsstrom TX 200-500 | – | 200-500 cm² Schweißfläche, 750 mm Freiraum hinter der Elektrode | – | – |
| HF-Planen-Schweißmaschine (stationär, erweiterte Pressplatte) | Forsstrom TX Mega 400-800 | – | 400-800 cm² Schweißfläche, 880 mm Freiraum | – | – |
| HF-Planen-Schweißmaschine (stationär) | Forsstrom DR 200-500 | – | 200-500 cm² Schweißfläche, 1500 mm Freiraum | – | – |
| HF-Schweißmaschine (Labor/Prägung) | Forsstrom XP 80-120 | – | 80-200 cm² Schweißfläche | – | – |
| HF-Schweißmaschine (180° schwenkbarer Kopf, fahrbar) | Forsstrom MG Flex 300 | – | 300 cm² Schweißfläche, 690 mm Freiraum | – | – |
| HF-Schweißmaschine (180° schwenkbarer Kopf) | Forsstrom MG L 500-800 | – | 500-800 cm² Schweißfläche, 888 mm Freiraum | – | – |
| Fahrbare HF-Längs-Schweißmaschine | Forsstrom TDW 200-1000 | – | 200-1000 cm² Schweißfläche, 785 mm Freiraum | – | – |
| Fahrbare HF-Längs-Schweißmaschine | Forsstrom TDW Mega 650-1000 | – | – | – | – |
| Fahrbare HF-Längs-Schweißmaschine | Forsstrom TDW Ultra 650-1000 | – | – | – | – |
| Fahrbare HF-Schweißmaschine | Forsstrom TDO 300-800 | – | – | – | – |
| HF-Schweißmaschine | Forsstrom TG 90 Mega 300-1000 | – | – | – | – |
| HF-Schweißmaschine | Forsstrom TG-Flex 300-1000 | – | – | – | – |
| HF-Schweißmaschine | Forsstrom TDP | – | – | – | – |
| Heizelement-Stumpfschweißmaschine (Spiegelschweißmaschine) | WIDOS | – | – | – | – |
| Stumpfschweißmaschine | Schirmacher HSM25 | – | – | – | – |
| Planenschweißmaschinen (Ösen) | Carmo CP8/CP9 | – | – | – | – |
Zusatzleistungen
Referenzkunden
Firmenhistorie
- 1974
Gründung durch Heinz Schirmacher; die erste Teppichschweißanlage entstand in der Garage.
- 1976
Umzug nach Trittau in die erste eigene Produktionshalle; Portfolio um Schiebetische, Drehtische und Vorschub-Schweißanlagen erweitert.
- 1990
Verdopplung der Firmenfläche und Neubau eines Verwaltungsgebäudes.
- 2016/17
Erneute Verdopplung der Produktionsfläche und Bau einer hochmodernen Fertigungshalle mit Deckenkran.
- 2024
50 Jahre Innovation in der HF-Schweißtechnik.
- 2025
Neues Angebot: Nachrüstung bestehender HF-Schweißmaschinen mit Robotertechnik.
