Präzisionszerpanungswerkzeuge für Bohren, Senken und Rückwärtsbearbeitung - Entwicklung, Fertigung und Lohnfertigung in Esslingen.
Hermann Bilz GmbH & Co KG
Esslingen (Hauptsitz)Neu auf Amplifa
Über Hermann Bilz

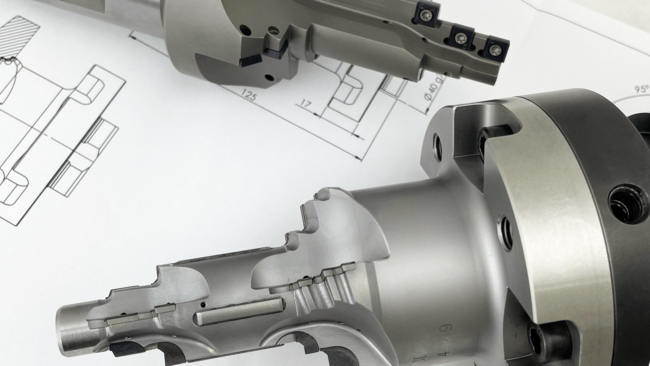

Die Hermann Bilz GmbH & Co KG ist ein 1935 gegründetes, unabhängiges Familienunternehmen am Standort Esslingen, das hochwertige und innovative Werkzeugsysteme im Bereich der Zerspanungstechnik entwickelt, produziert und vertreibt. Das Programm umfasst Präzisionswerkzeuge für Bohren ins Volle (Ø 5-250 mm), Senken und Aufbohren, Rückwärtsbearbeitung, Wendeschneidplatten sowie Sonderschrumpffutter, inklusive Sonderwerkzeugfertigung mit über 30.000 umgesetzten Sonderprojekten. Eigene Lohnfertigung bietet Drehen/Fräsen, Rund- und 5-Achs-Schleifen, Tiefbohren, Drahterodieren, Hartlöten, Strahlen und Laserbeschriften an; das Schleifcenter Esslingen übernimmt Nachschliff, Schärfen und Neubeschichten. Werkstoffe der bearbeiteten Anwendungen reichen von Stahl und Gusseisen über Aluminium, Edelstahl, Messing und Kupfer bis zu Speziallegierungen und Titan. Die Präzisionswerkzeuge werden von Herstellern im Maschinenbau, der Automobilindustrie sowie der Elektro- und Luftfahrtindustrie weltweit eingesetzt; Vertrieb erfolgt über ein weltweites Händlernetz.
- Standort
- Esslingen
- Verfahren

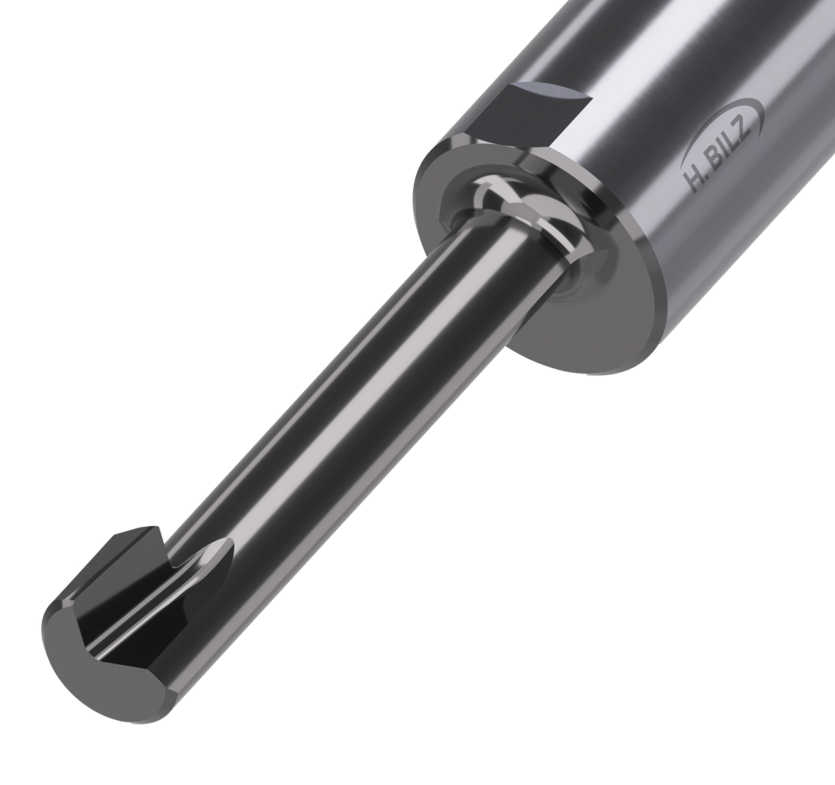

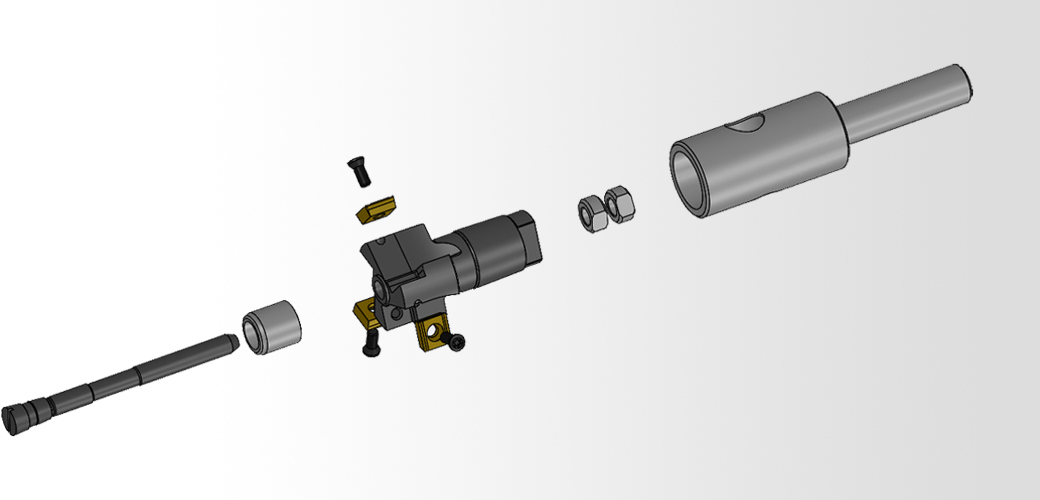

- Rückwärtsbearbeiten / Rückwärtssenken, Bohren ins Volle, Senken & Aufbohren (Zapfensenker), Lohnfertigung: Drehen und Fräsen auf Dreh-Fräszentren und 5-achsigen Bearbeitungszentren, Lohnfertigung: Außenrundschleifen, Lohnfertigung: Innenrundschleifen, Lohnfertigung: Tiefbohren, Lohnfertigung: 5-Achs-Schleifen auf Werkzeugschleifmaschinen
- Werkstoffe
- Stahl, Gusseisen, Aluminium, NE-Metalle, rostfreier Stahl, Speziallegierungen und Titan, Messing, Kupfer
- Zertifikate
- ISO 9001:2015
- Gegründet
- 1935
- Branchen
- Maschinenbau, Automotive, Hydraulik/Pneumatik, Energie- und Antriebstechnik, Luftfahrtindustrie, Elektroindustrie
- 01
Beratung & Werkzeugauslegung (Anwendungstechnik, Produktkonfigurator)
- 02
Entwicklung & Konstruktion
- 03
Werkzeugfertigung (Schleifen, Erodieren, Hartlöten, Beschichten)
- 04
Lohnfertigung & Nachschliff (Schleifcenter Esslingen)
- 05
Weltweiter Vertrieb über Händlernetz
Werkstoffe & Verfahren
Stahl
Hauptwerkstoff für Bohr- und Senkwerkzeuge und Anwendungsbeispiele wie CK 45, 42CrMo4V, 20MnCr4.
Gusseisen (GG/GJS, z.B. GG26, GGG50)
Bearbeitungswerkstoff für Bohr- und Senkwerkzeuge, z.B. GJS-600-3 in Anwendungen.
Aluminium (z.B. G-AlSi12)
Bearbeitungswerkstoff u.a. für WSP-Plansenker und PKD-Schneidplatten.
Rostfreier Stahl (z.B. X15Cr13)
Bearbeitungswerkstoff mit passenden Schneidstoffsorten (P5/P9-Sorten).
Speziallegierungen und Titan
Bearbeitungswerkstoff für anspruchsvolle Anwendungen z.B. im FLX-Programm.
Messing
Bearbeitungswerkstoff für HM-Zapfensenker und Konfigurator-Anwendungen.
Kupfer
Zäher Bearbeitungswerkstoff für HSS-Zapfensenker.
NE-Metalle
Vielfältige Nichteisenmetalle als Bearbeitungswerkstoffe für Bohrwerkzeuge.
Standorte
Esslingen
DEHauptsitz, Entwicklung, Produktion, Vertrieb, Schleifcenter
- Losgröße
- kleine Serien, vorwiegend rotationssymmetrische Teile
- Werkstoffe
- Stahl, Guss, Aluminium, Edelstahl, Titan, Messing, Kupfer
- Dreh-Fräszentren und 5-achsige Bearbeitungszentren bis Ø300/L1.400
- Außenrundschleifmaschine bis Ø300/L1.000
- Innenrundschleifmaschine bis Ø200/L1.000
- Tiefbohrmaschine bis Ø100/L700
- Werkzeugschleifmaschinen (5-Achs-Schleifen)
- Drahterodiermaschine bis L200
- Induktionslötanlage (Hartlöten, 10 kW)
- Strahlanlage (Fein-, Nass-, Trockenstrahlen, bis L500)
- Schälschleifmaschine Ø6-32/L<200
- Laserbeschriftungsanlage
Werkzeuge & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

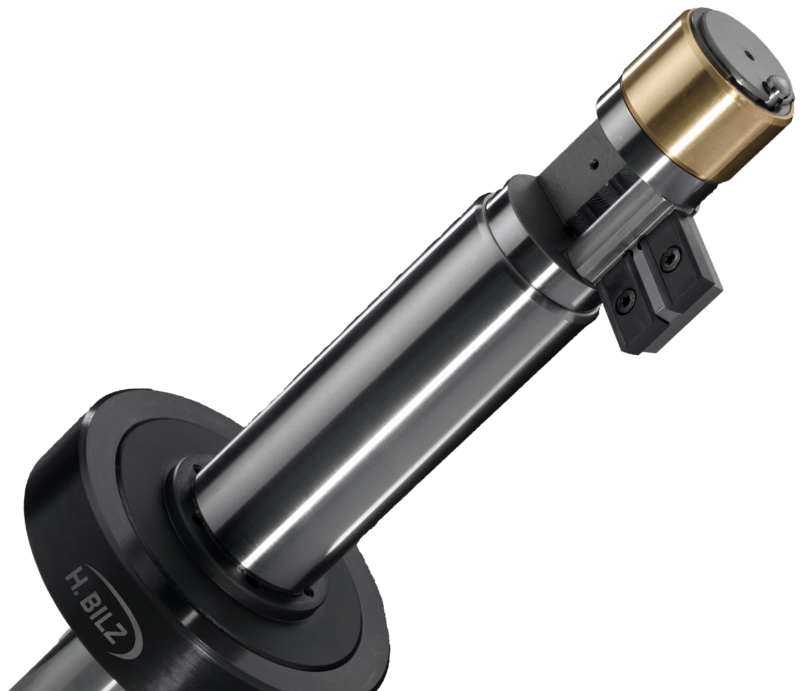

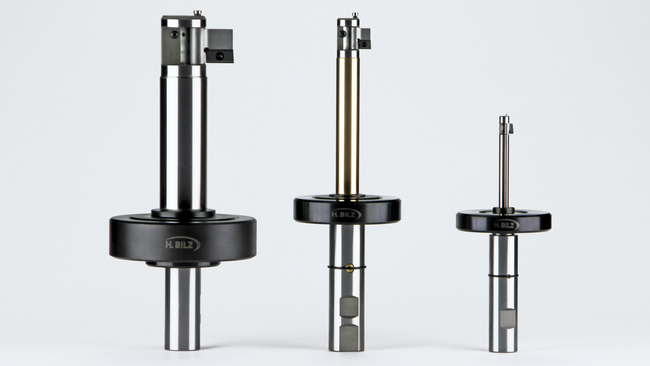

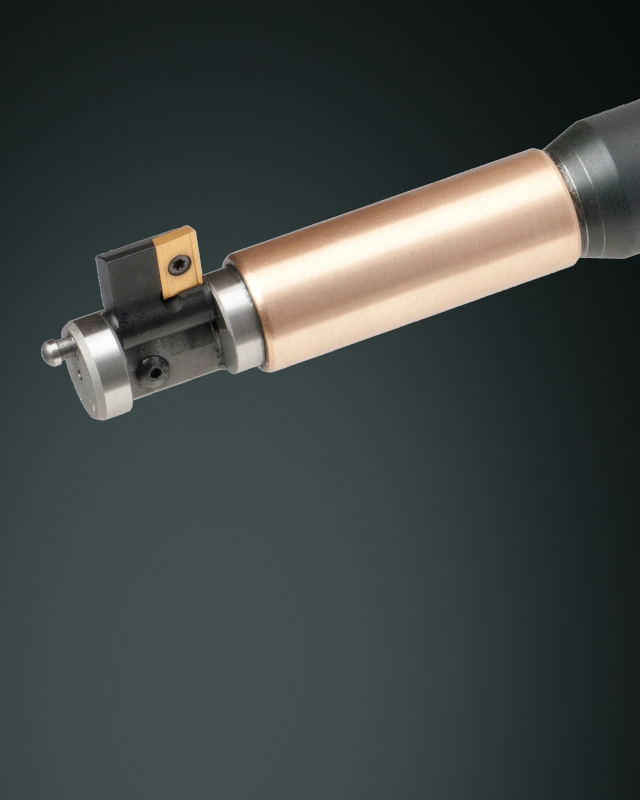

| Rückwärtsbearbeiten / RückwärtssenkenZerspanung | – | – | – | – | Stahl, Gusseisen, Aluminium, NE-Metalle, rostfreier Stahl, Speziallegierungen und Titan |

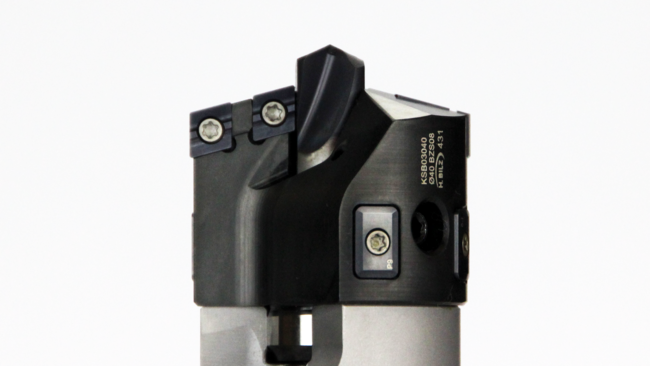

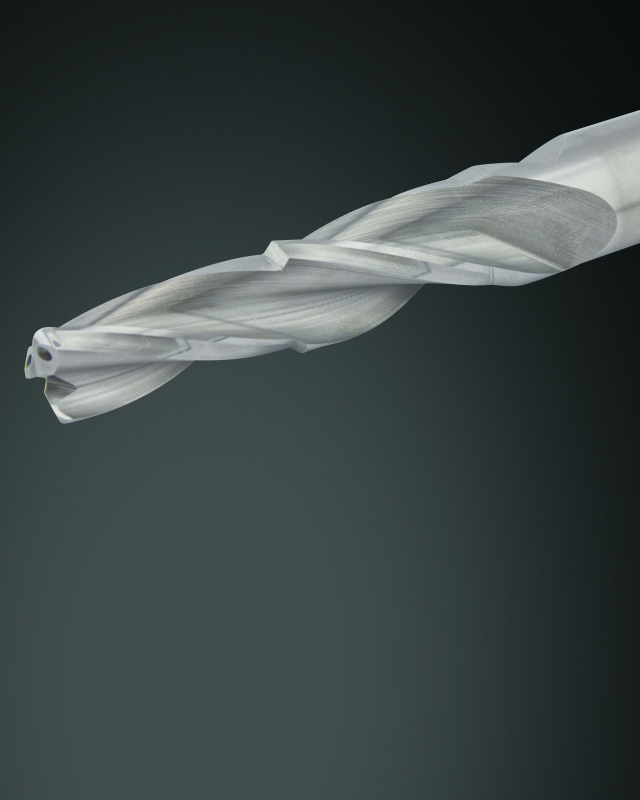

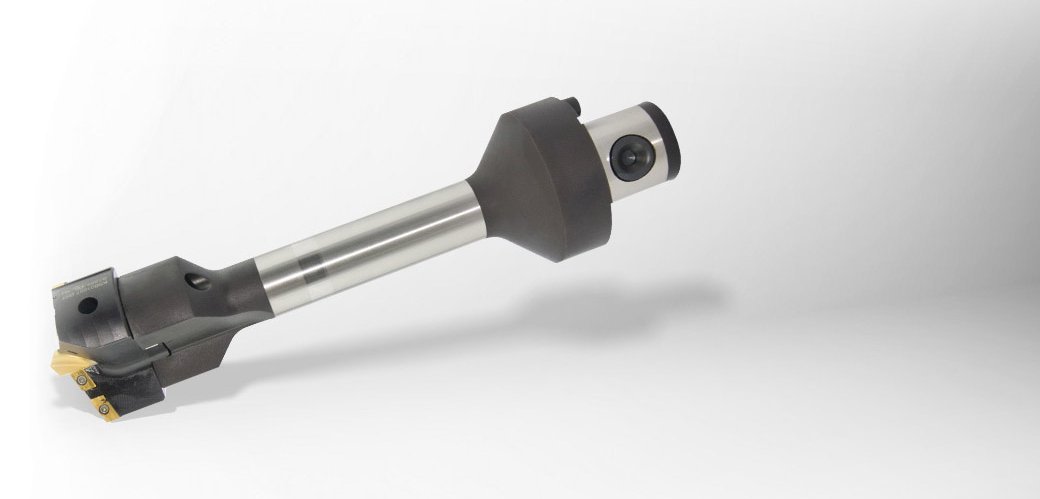

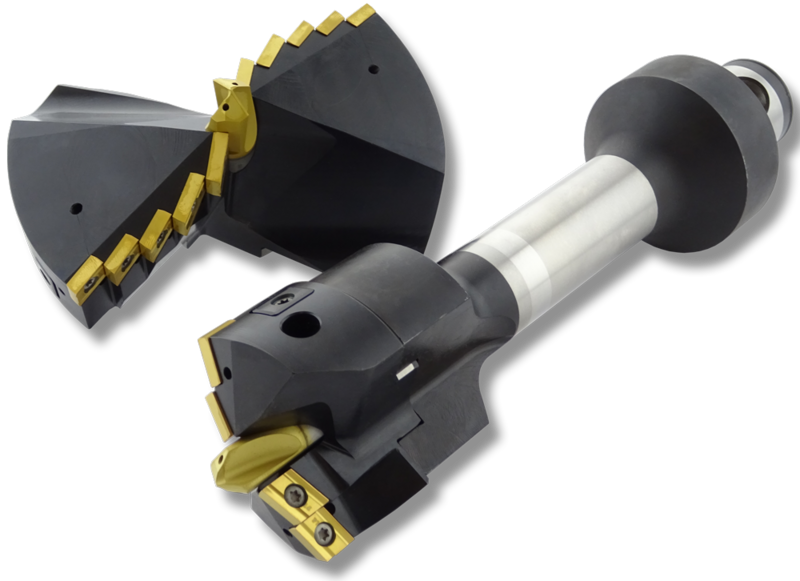

| Bohren ins VolleZerspanung | H11 (WSP-Bohrer); Feinbohren 2 µm Einstellschritte | – | – | – | Stahl, Guss, Aluminium, NE-Metalle, rostfreier Stahl, Speziallegierungen und Titan |

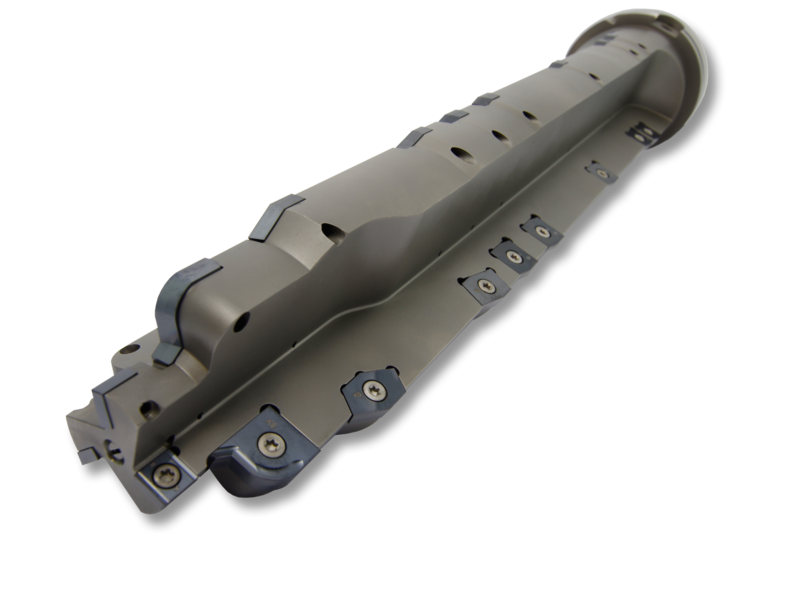

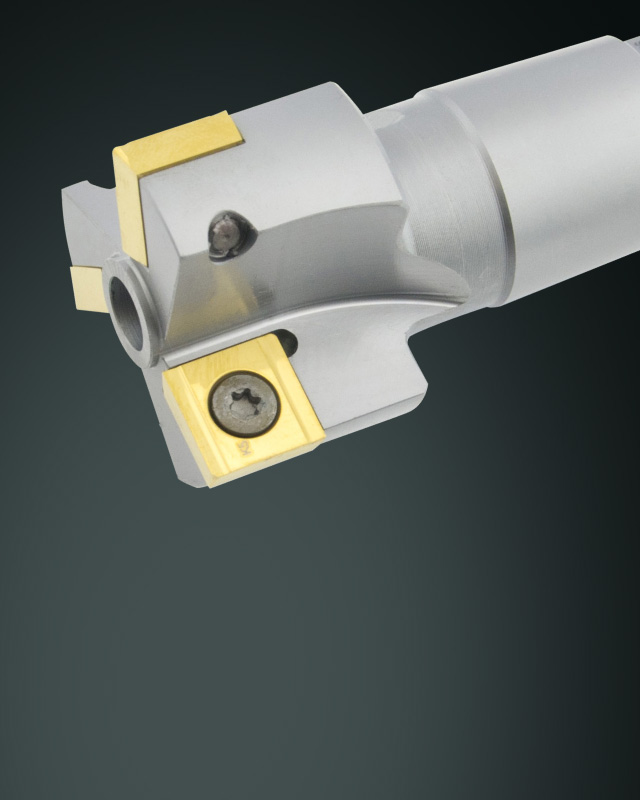

| Senken & Aufbohren (Zapfensenker)Zerspanung | IT9-11 (AW/UNW) | – | – | – | Stahl, Aluminium, Kupfer, Guss, Messing |
| Lohnfertigung: Drehen und Fräsen auf Dreh-Fräszentren und 5-achsigen BearbeitungszentrenZerspanung | – | L=1.400 × Ø=300 | – | kleine Serien | – |
| Lohnfertigung: AußenrundschleifenOberfläche | – | L=1.000 × Ø=300 | – | – | – |
| Lohnfertigung: InnenrundschleifenOberfläche | – | L=1.000 × Ø=200 | – | – | – |
| Lohnfertigung: TiefbohrenZerspanung | – | L=700 × Ø=100 | – | – | – |
| Lohnfertigung: 5-Achs-Schleifen auf WerkzeugschleifmaschinenOberfläche | – | – | – | – | – |
| Lohnfertigung: DrahterodierenZerspanung | – | L=200 | – | – | – |
| Lohnfertigung: Hartlöten mittels InduktionslötanlageFügen | – | – | 10 kW Anlagenleistung | – | – |
| Lohnfertigung: Fein-, Nass- und TrockenstrahlenOberfläche | – | L=500 | – | – | – |
| Lohnfertigung: Schälschleifen rotationssymmetrischer WerkstückeOberfläche | – | L<200 × Ø=6-32 | – | – | – |
| Lohnfertigung: LaserbeschriftenOberfläche | – | – | – | – | – |

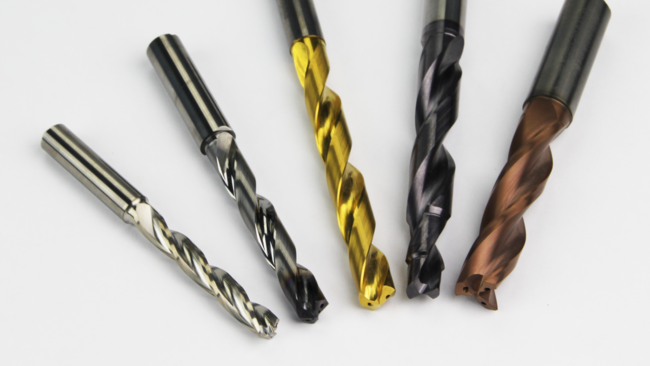

| Nachschleifen / Schärfen / Neubeschichten von Zerspanungswerkzeugen (Schleifcenter Esslingen)Oberfläche | – | – | – | – | – |

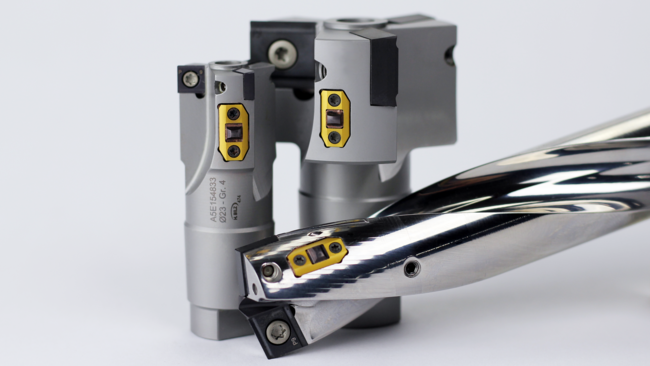

| Fasen und Entgraten (VHM-Fasenfräser FUN / Unimill, EXcaliBURR)Zerspanung | – | – | – | – | Stahl, Gusseisen, Aluminium, NE-Metalle, rostfreier Stahl |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Dreh-Fräszentrum | – | – | bis Ø=300 und L=1.400 | – | Esslingen |
| 5-achsiges Bearbeitungszentrum | – | – | bis Ø=300 und L=1.400 | – | Esslingen |
| Außenrundschleifmaschine | – | – | Werkstücke bis Ø=300 und L=1.000 | – | Esslingen |
| Innenrundschleifmaschine | – | – | Werkstücke bis Ø=200 und L=1.000 | – | Esslingen |
| Tiefbohrmaschine | – | – | Werkstücke bis Ø=100 und L=700 | – | Esslingen |
| Werkzeugschleifmaschine (5-Achs-Schleifen) | – | – | – | – | Esslingen |
| Drahterodiermaschine | – | – | Werkstücke bis L=200 | – | Esslingen |
| Induktionslötanlage (Hartlöten) | – | – | Leistung 10 kW | – | Esslingen |
| Strahlanlage (Fein-, Nass- und Trockenstrahlen) | – | – | Werkstücke bis L=500 | – | Esslingen |
| Schälschleifmaschine | – | – | rotationssymmetrische Werkstücke Ø=6-32 und L<200 | – | Esslingen |
| Laserbeschriftungsanlage | – | – | – | – | Esslingen |
Zusatzleistungen
Qualität

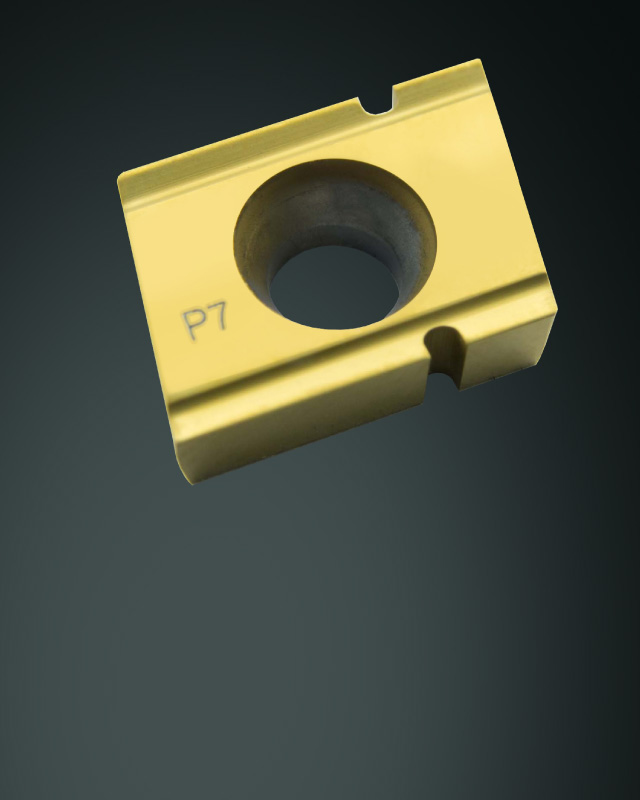

Die Präzisionswerkzeuge werden µ-genau gefertigt; geschliffene Wendeschneidplatten ermöglichen Bohrungen mit Passungen bis IT8 ohne Schneideneinstellung. Ein Qualitätsmanagement nach ISO 9001:2015 ist am Standort Esslingen zertifiziert.
| Nachweis | Esslingen |
|---|---|
| ISO 9001:2015 |
Historie
- 1935
Gründung des Familienunternehmens Hermann Bilz GmbH & Co KG am Standort Esslingen
Über 30.000 erfolgreich umgesetzte Sonderprojekte; Website-Hommage „Seit 90 Jahren Experte für präzise Bohrbearbeitung“
