Entwickelt und fertigt automatisierte Bohranlagen und Bohrausrüstung für Onshore- und Offshore-Tiefbohrprojekte.
Herrenknecht Vertical GmbH
Schwanau (Hauptsitz, Engineering und Fertigung)Neu auf Amplifa
Über Herrenknecht Vertical

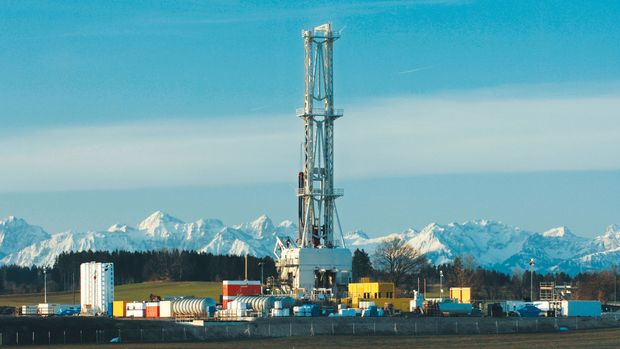

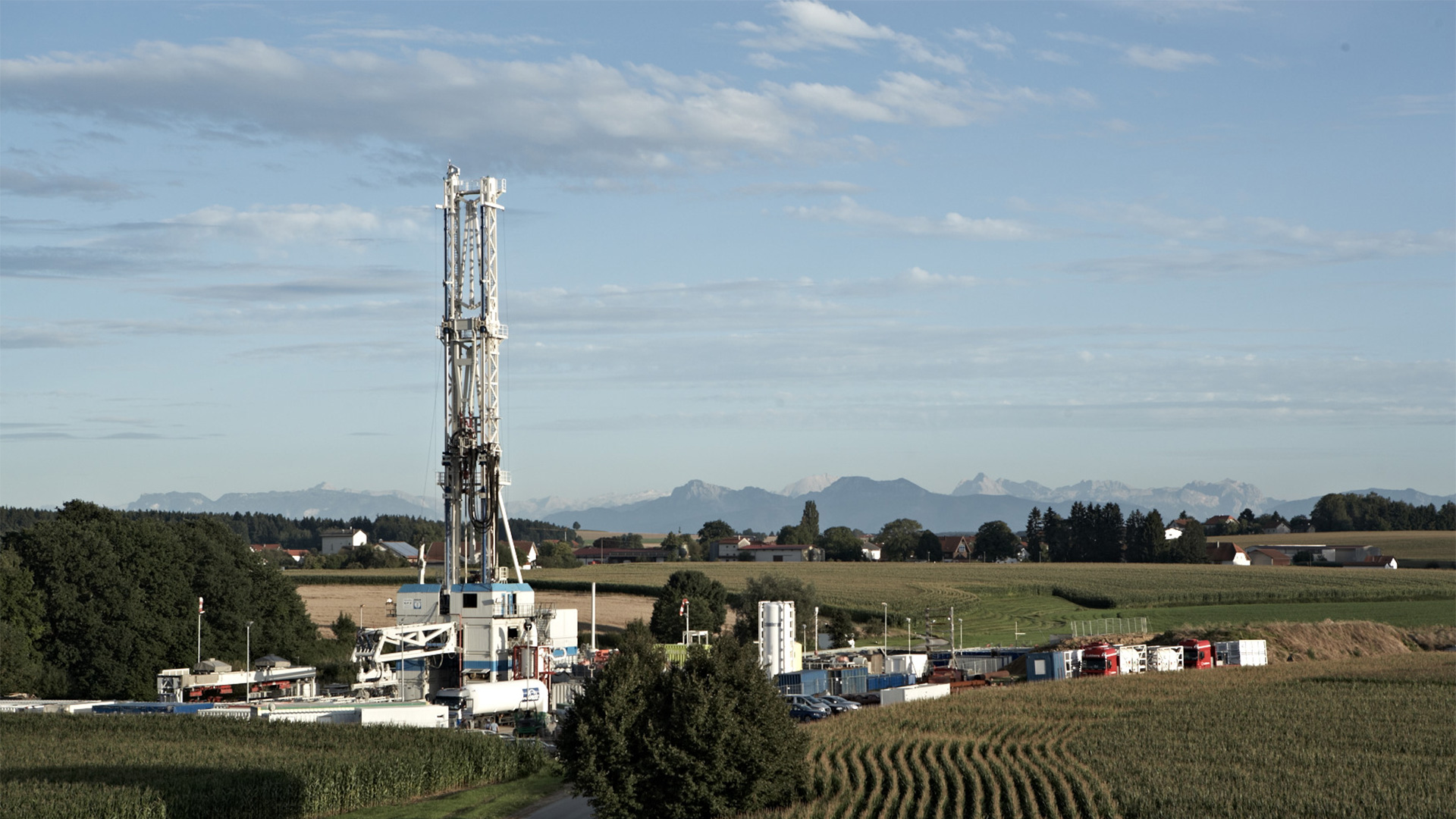

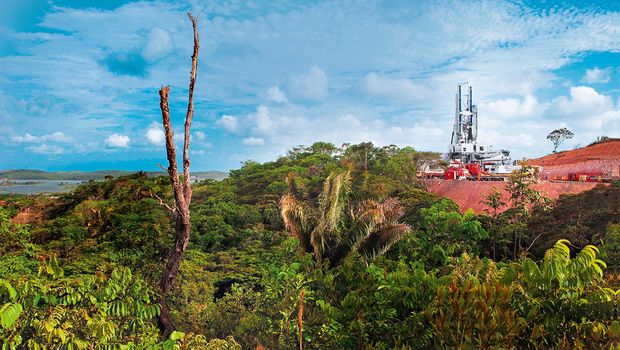

Herrenknecht Vertical GmbH entwickelt und fertigt automatisierte Bohranlagen und Bohrausrüstung für Tiefbohranwendungen an Land und offshore. Das Portfolio umfasst hydraulische Onshore-Rigs mit Hook Loads von 170 bis 750 Tonnen auf Basis zweier Hebekonzepte (Cylinder Rigs mit Super Singles- oder Doubles Stroke sowie Rack-and-Pinion-Rigs mit Super Singles Stroke) sowie hydraulische Offshore-Rigs mit Hook Loads von 150 bis 750 Tonnen für Well Intervention, P&A und Light Drilling. Ergänzend werden Rig-Komponenten wie Top Drives, Catwalks und Pipe-Handling-Systeme, Rig-Modernisierungen und Upgrades angeboten. Das Leistungspektrum reicht von Machbarkeits- und FEED-Studien über customized Engineering, Fertigung, Test und Inbetriebnahme bis zu Training, Wartung und Ersatzteilmanagement. Zum Standort Schwanau gehören ein 200 Meter tiefes hausinternes Testbohrloch, ein Top-Drive-Testfeld und ein Mud-Pump-Testaufbau. Die Anlagen kommen weltweit unter anderem in der Tiefengeothermie, bei Erdöl- und Erdgasprojekten in Europa, Asien und Lateinamerika sowie in der südlichen Nordsee zum Einsatz; für den Shell-R&D-Campus bei Den Haag wurde eine Bohranlage entwickelt und gebaut. Das Unternehmen mit Sitz in Schwanau ist Teil der Herrenknecht Group.
- Standort
- Schwanau
- Verfahren
- Engineering und Fertigung von automatisierten Bohranlagen (Onshore), Engineering und Fertigung von Offshore-Bohranlagen, Fertigung von Rig-Komponenten (Backyard-Komponenten, Top Drives, Catwalks, Pipe Handling), Rig-Modernisierung und Upgrades (u. a. Pipe-Handling-Automatisierung, Integration von Top Drives, Feasibility- und FEED-Studien, Customized Engineering, R&D (Prototyping), Testen und Inbetriebnahme von Rigs und Equipment (Test Facilities: Testwell, Top-Drive-Teststand,, Operational Support: Inbetriebnahme, Wartung, Troubleshooting, Ersatzteilmanagement (vor Ort und, Schulungen: Operational Training, Training am Testwell, On-the-Job-Training
- Werkstoffe
- Cylinder Rig (hydraulisch), Rack-and-Pinion Rig (hydraulisch), Hydraulische Offshore-Rigs, Rig-Komponenten (Backyard)
- Zertifikate
- ISO 9001:2015, API Q1, ISO 14001:2015, ISO 45001:2018, SCC (Zertifizierung des Servicepersonals)
- Branchen
- Tiefengeothermie, Erdöl und Erdgas, Offshore-Well Intervention, P&A und Light Drilling, Shale-Gas-Exploration, Shale Gas Exploration
- 01
Machbarkeits- und FEED-Studien
- 02
Customized Engineering und Konstruktion
- 03
Fertigung der Bohranlagen und Komponenten
- 04
Test und Inbetriebnahme (Testbohrloch, Top-Drive- und Mud-Pump-Teststände)
- 05
Training (Operational Training, Testwell, On-the-Job)
- 06
Operational Support: Wartung, Troubleshooting, Ersatzteilmanagement
- 07
Rig-Modernisierung und Upgrades
Technologien und Anlagenkonzepte

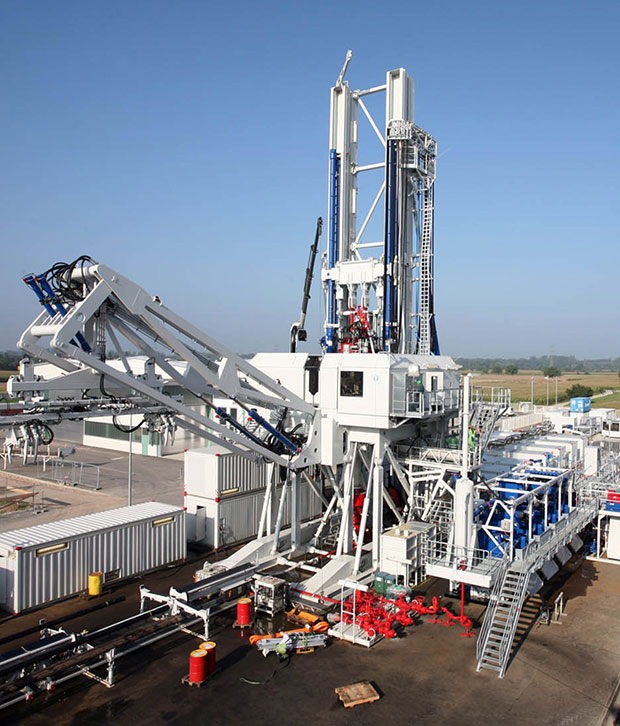

Cylinder Rig (hydraulisch)
Hydraulisches Onshore-Hebekonzept mit Super Singles- oder Doubles Stroke für Hook Loads von 170 bis 750 t.
Rack-and-Pinion Rig (hydraulisch)
Hydraulisches Onshore-Hebekonzept mit Super Singles Stroke für Hook Loads von 170 bis 750 t.

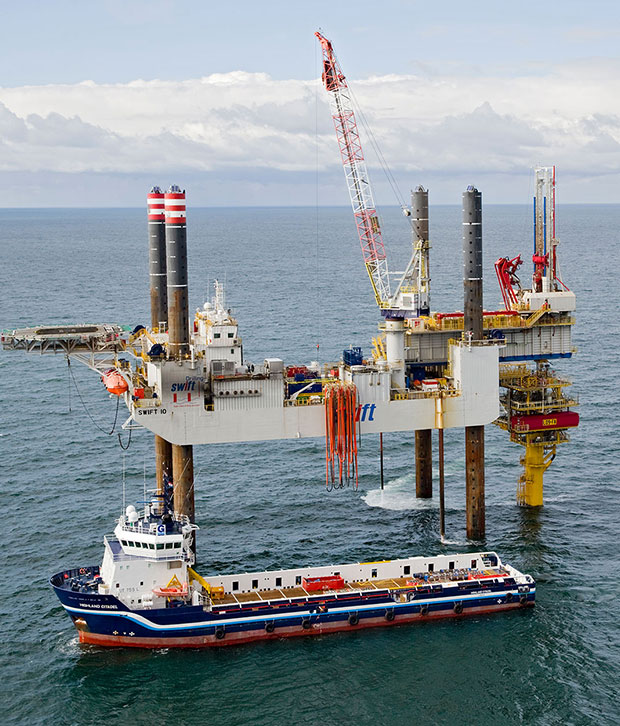

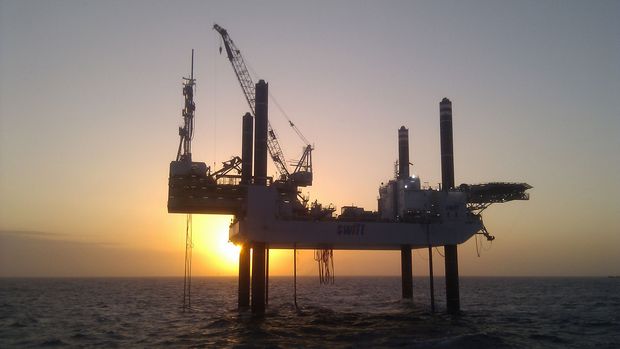

Hydraulische Offshore-Rigs
Kompakte, leichte Offshore-Anlagen mit automatisiertem Pipe Handling für Hook Loads von 150 bis 750 t.

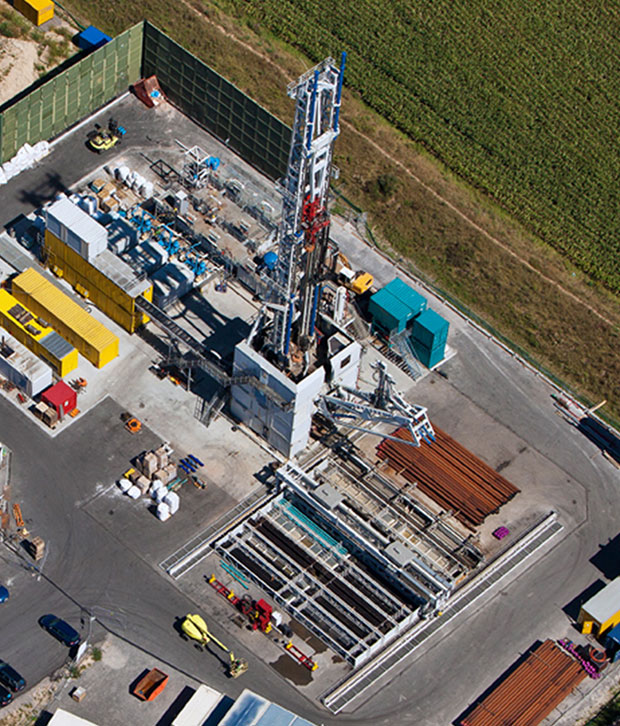

Rig-Komponenten (Backyard)
Eigenständig betreibbare Komponenten wie Top Drives, Catwalks und Pipe Handling mit eigener Stromversorgung und Steuerung, auch zur Modernisierung konventioneller Rigs.
Standorte
Schwanau
DEHauptsitz mit Engineering und Fertigung
- Stückgewicht / Größe
- Bohranlagen bis Hook Load 750 t
- 200 m Testbohrloch
- Top-Drive-Testfeld (Full Load, Full Speed, Full Hook Load inkl. Frequenzanalyse)
- Mud-Pump-Testaufbau (max. Arbeitsdruck und Motorleistung)
Bohranlagen und Komponenten
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Engineering und Fertigung von automatisierten Bohranlagen (Onshore)Engineering | – | – | Hook Load 750 t | – | – |
| Engineering und Fertigung von Offshore-BohranlagenEngineering | – | – | Hook Load 750 t | – | – |
| Fertigung von Rig-Komponenten (Backyard-Komponenten, Top Drives, Catwalks, Pipe Handling)Montage | – | – | – | – | – |
| Rig-Modernisierung und Upgrades (u. a. Pipe-Handling-Automatisierung, Integration von Top DrivesMontage | – | – | – | – | – |
| Feasibility- und FEED-Studien, Customized Engineering, R&D (Prototyping)Engineering | – | – | – | – | – |
| Testen und Inbetriebnahme von Rigs und Equipment (Test Facilities: Testwell, Top-Drive-Teststand,Prüfung | – | – | – | – | – |
| Operational Support: Inbetriebnahme, Wartung, Troubleshooting, Ersatzteilmanagement (vor Ort undMontage | – | – | – | – | – |
| Schulungen: Operational Training, Training am Testwell, On-the-Job-TrainingMontage | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Hydraulische Onshore-Bohranlage (Cylinder Rig mit Super Singles/Doubles Stroke) | Herrenknecht Vertical | – | Hook Load 170-750 t | – | – |
| Hydraulische Onshore-Bohranlage (Rack-and-Pinion Rig mit Super Singles Stroke) | Herrenknecht Vertical | – | Hook Load 170-750 t | – | – |
| Hydraulische Offshore-Bohranlage | Herrenknecht Vertical | – | Hook Load 150-750 t | – | – |
| In-house Testwell | – | 1 | 200 Meter Tiefe | – | Schwanau |
| Top Drive Test Facility | – | – | Full Load, Full Speed und Full Hook Load Tests inkl. Frequenzanalyse | – | Schwanau |
| Mud Pump Test Setup | – | – | max. Arbeitsdruck und Motorleistung | – | Schwanau |
| Bohranlage für Shell R&D Campus | Herrenknecht Vertical | 1 | – | – | R&D Campus bei Den Haag, Niederlande |
| Hydraulische Bohrausrüstung für Jack-Up Rig | Herrenknecht Vertical | 1 | – | – | südliche Nordsee |
Zusatzleistungen
Referenzkunden
Qualität und HSE
Das Qualitätsmanagementsystem ist nach ISO 9001:2015 und API Q1 zertifiziert, die Produkte entsprechen den relevanten API-Spezifikationen; Umwelt- und Arbeitsschutzmanagement sind nach ISO 14001:2015 und ISO 45001:2018 zertifiziert. Rigs und Equipment werden vor dem Feldeinsatz am hauseigenen 200-Meter-Testbohrloch, am Top-Drive-Testfeld und am Mud-Pump-Testaufbau getestet und abgenommen.
| Nachweis | Schwanau |
|---|---|
| ISO 9001:2015 | |
| API Q1 | |
| ISO 14001:2015 | |
| ISO 45001:2018 | |
| SCC (Zertifizierung des Servicepersonals) |
