CNC-Zerspanung und Schweißtechnik von Einzelteilen bis zu 9 m³ und 10 t auf 5-Achsmaschinen in Hamburg.
Hillmer Maschinenbau GmbH
Hamburg · DENeu auf Amplifa
Über uns
Die Hillmer Maschinenbau GmbH ist ein CNC-Zerspanungs- und Schweißfachbetrieb in Hamburg mit über 50-jähriger Firmengeschichte. Auf 2400 m² Produktionsfläche fertigt das Unternehmen auf diversen 5-Achsen-Maschinen Teile vom Kleinstteil bis zu 9 m³ Volumen und maximal 10 t Gewicht – von Prototypen bis zu Serien. Bearbeitet werden Stahl, Edelstahl, Aluminium, Grauguss, hochfeste Werkzeugstähle und Kupfer, aus Blockzuschnitten, Halbfabrikaten, Brennzuschnitt und Schweißkonstruktionen. Neben der Zerspanung auf Bohrwerken und Bearbeitungszentren bietet Hillmer Schweißtechnik (MIG/MAG, WIG, Lichtbogenhandschweißen), Schlosserei, Flachschleifen, Vorrichtungs- und Sondermaschinenbau sowie Montage an. Kunden stammen unter anderem aus dem Anlagenbau, der Automobil-, Maschinenbau-, Druck- und Wehrindustrie. Jedes gefertigte Teil unterliegt einer Prozessoptimierung durch modernste Software wie Formica SQL mit PPS-System und Vector CAD/CAM; das Unternehmen ist nach DIN EN ISO 9001:2015 zertifiziert.
- Standort
- Hamburg
- Verfahren
- CNC-Zerspanung (Fräsen/Bohren) auf 5-Achsmaschinen, Bearbeitung von Teilen bis 9m³ (max 10 t), Flachschleifen, Sägen (Bandsäge) für Rohr und Stangenmaterial, MIG/MAG Schweißen, WIG Schweißen, Lichtbogen-Handschweißen (z.B. Maschinengestelle, Schweißkonstruktionen), 3D-CNC Koordinatenmessung (Hochgeschwindigkeits-Scanmodul, 2D Regelgeometrien)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Grauguss, Hochfeste Werkzeugstähle, Kupfer, Chrom Nickel Stähle (Austenit), Chrom Nickel Stähle mit Molybdänzusatz (Martensit)
- Zertifikate
- DIN EN ISO 9001:2015
- Branchen
- Anlagenbau, Automobilindustrie, Maschinenbau, Druckindustrie, Wehrindustrie
- 01
Beratung und Planung
- 02
Materiallager/Bandsäge-Zuschnitt
- 03
3D NC-Programmierung (Vector CAD/CAM)
- 04
CNC-Zerspanung (Fräsen, Bohren, Schleifen)
- 05
Schweißtechnik/Schlosserei
- 06
Qualitätsprüfung (3D-Messtechnik)
- 07
Weiterveredelung (extern: Lackieren, Vernickeln, Härten)
- 08
Montage
- 09
Lieferung
Werkstoffe und Verfahren
Stahl
Bearbeitung von Schwarz-, Blank- und weiteren Stählen als Grundmaterial für Zerspanung und Schweißkonstruktionen.
Edelstahl
Chrom-Nickel-Stähle (austenitisch und martensitisch mit Molybdänzusatz) für korrosionsbeständige Bauteile und Schweißkonstruktionen.
Aluminium
Bearbeitung und Schweißung von Aluminium-Konstruktionen und -Bauteilen.
Grauguss
Zerspanung von Grauguss-Bauteilen, z. B. Maschinenkomponenten.
Hochfeste Werkzeugstähle
Bearbeitung von hochfesten Werkzeugstählen für anspruchsvolle Werkzeug- und Formenbauteile.
Kupfer
Zerspanung von Kupfer-Bauteilen.
Standorte
Hamburg
DEProduktion und Verwaltung
- Stückgewicht / Größe
- bis 10 t / 9 m³
- Losgröße
- Einzelstücke bis Serien
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Grauguss, Werkzeugstähle, Kupfer
- TOS WHN 140 Horizontal-Bohrwerk
- TOS WHN 13Q Horizontal-Bohrwerk
- Wotan Rapid Bohrwerk
- AXA VHC3 50 XTS 5-Achsen-Fahrständerfräse
- AXA VHC3 5-Achsen-Fahrständerfräse
- AXA VPC 55 U 5-Achsen-Portalbearbeitungszentrum
- DMG Mori DMU 90P Duoblock
- AXA VSC 1-M Bearbeitungszentrum
- DMG Mori ecoMill 70 5-Achsen-Bearbeitungszentrum
- Blohm HFS Flachschleifmaschine
- Behringer Bandsäge
- Kasto Hochregallager
- Mitutoyo Crysta-Apex C 122010 3D-Messmaschine
Bauteile

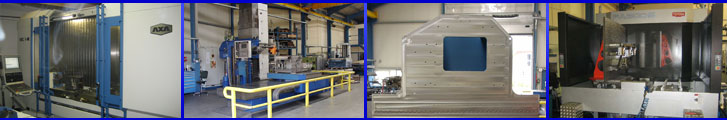

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Zerspanung (Fräsen/Bohren) auf 5-AchsmaschinenZerspanung | – | – | max 10 t | – | Stahl, Edelstahl, Aluminium, Grauguss, Hochfeste Werkzeugstähle, Kupfer |
| Bearbeitung von Teilen bis 9m³ (max 10 t)Zerspanung | – | – | 10 t | Einzelstücke – Serien | Stahl, Edelstahl, Aluminium, Grauguss, Hochfeste Werkzeugstähle, Kupfer |
| FlachschleifenZerspanung | – | 1300 × 550 × 500 | – | – | – |
| Sägen (Bandsäge) für Rohr und StangenmaterialZerspanung | – | 400 × 300 | – | – | Schwarz-Stähle, Blank-Stähle, Chrom Nickel Stähle |
| MIG/MAG SchweißenFügen | – | – | ca. 6 t Stückgewicht | – | Stahl, rostfreier Stahl, Aluminium, Chrom Nickel Stähle (Austenit), Chrom Nickel Stähle mit Molybdänzusatz (Martensit) |
| WIG SchweißenFügen | – | – | ca. 6 t Stückgewicht | – | Stahl, rostfreier Stahl, Aluminium, Chrom Nickel Stähle (Austenit), Chrom Nickel Stähle mit Molybdänzusatz (Martensit) |
| Lichtbogen-Handschweißen (z.B. Maschinengestelle, Schweißkonstruktionen)Fügen | – | – | ca. 6 t Stückgewicht | – | Stahl, rostfreier Stahl, Aluminium |
| 3D-CNC Koordinatenmessung (Hochgeschwindigkeits-Scanmodul, 2D Regelgeometrien)Prüfung | – | 1205 × 2005 × 1005 | 3000 kg | – | – |
| Vorrichtungs- und Sondermaschinenbau (Entwurf bis einsatzbereite Maschine, Stahlbau, Zerspanung,Engineering | – | – | – | – | – |
| Entwicklung und Integration von SpannsystemenEngineering | – | – | – | – | – |
| 3D NC-Programmierung (Vector, DXF/Step-Schnittstelle, Maschinenkinematik-Simulation)Engineering | – | – | – | – | – |
| Weiterveredelung (Lackieren, Vernickeln, Härten) in Kooperation mit externen FachbetriebenOberfläche | – | – | – | – | – |
| MontageMontage | – | – | – | – | – |
| Herstellung von mechanischen Dreh- und FrästeilenZerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium, Grauguss, Hochfeste Werkzeugstähle, Kupfer |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Horizontal-Bohrwerk | TOS Warnsdorf WHN 140 | – | x 3000, y 2000, z 1200, w 800, B 360°x0,001°, Aufspannfläche 1800x1600, Tischbelastung 11t, 60-fach | – | Hamburg |
| Horizontal-Bohrwerk | TOS Warnsdorf WHN 13Q | – | x 3500, y 2000, z 1200, w 800, B 360°x0,001°, Aufspannfläche 1800x1600, Tischbelastung 11t | – | Hamburg |
| Bohrwerk (Wotan Rapid) | Wotan Rapid | – | x 2000, y 1250, z 1000, w 500, B 360°x0,001°, Aufspannfläche 1400x1100, Spindel-Ø 130 | – | Hamburg |
| CNC Fahrständerfräsmaschine (5-Achse) | AXA VHC3 50 XTS | – | X 4000, Y 1000, Z 1250, B ±95°, C 360°x0,001°, 1000mm Rundtisch, 160-fach Werkzeugwechsler | – | Hamburg |
| CNC Fahrständerfräsmaschine | AXA VHC3 | – | X 2600, Y 1000, Z 800, B ±90°, C 360°x0,001°, Rundtisch 500mm, 36-fach Werkzeugwechsler | – | Hamburg |
| Portalbearbeitungszentrum 5-Achse (Horizontal-Vertikal) | AXA VPC 55 U | – | X 3000, Y 1600, Z 1200, B 0-95°, C 360°x0,001°, NC-Tisch Ø1600mm, 68 Werkzeugplätze | – | Hamburg |
| 5-Achs-Simultanbearbeitungszentrum (Duoblock) | DMG Mori DMU 90P Duoblock | – | X 920, X 1050 (Y, laut Angabe), Z 850, A 360x0.001°, B -30°/+180°, 60-fach Werkzeugwechsler, | – | Hamburg |
| Bearbeitungszentrum (Schwenkbrücke, 5 NC-Achsen) | AXA VSC 1-M | – | X 1700, Y 500, Z 600, A 360x0.001°, 20-fach Werkzeugwechsler | – | Hamburg |
| 5-Achsen-Bearbeitungszentrum | DMG Mori ecoMill 70 | – | x 750, y 600, z 520, B -10°/+95°, C 360°x0,001°, Spindel 19000 1/Min, 32-fach Werkzeugwechsler | – | Hamburg |
| Präzisions-Flachschleifmaschine | Blohm HFS | – | Schleifbereich 1300x550x500 | – | Hamburg |
| Bandsäge | Behringer | – | Sägebereich H 300, B 400 | – | Hamburg |
| Hochregallagersystem (12 Laden, à 2,5 t Fachlast) | Kasto | – | – | – | Hamburg |
| 3D-CNC Koordinaten Messmaschine | Mitutoyo Crysta-Apex C 122010 | – | Messbereich X 1205, Y 2005, Z 1005, max Werkstückgewicht 3000 kg, Verfahrgeschwindigkeit bis 520 | – | Hamburg |
| Werkzeugvoreinstellgerät | VG1 | – | – | – | Hamburg |
| Werkzeugvoreinstellgerät | Preci Z400 | – | – | – | Hamburg |
Zusatzleistungen
Qualität
Jedes gefertigte Teil wird im hauseigenen Prüfraum geprüft, u. a. mit einer Mitutoyo 3D-CNC-Koordinatenmessmaschine (Messbereich 1205 x 2005 x 1005 mm, max. Werkstückgewicht 3000 kg) und weiteren Prüfvorrichtungen. Das Unternehmen ist TÜV-zertifiziert nach DIN EN ISO 9001:2015 (Erstzertifizierung 2019, TÜV NORD).
| Nachweis | Hamburg |
|---|---|
| DIN EN ISO 9001:2015 |
Historie
Über 50-jährige Firmengeschichte
- 2019
Erstzertifizierung nach DIN EN ISO 9001:2015 (TÜV NORD, gültig bis 2022-08-22)
