Dienstleistungen rund um Elektronikkomponenten: Beschaffung, Design-to-Cost, Kitting, Logistik und SMT-Bestückung von Kleinserien.

HIRO Innovation + Projekt Design GmbH & Co. KG

Dettingen unter Teck (DE)Neu auf Amplifa

2004Gegründet

knapp 10Mitarbeitende

Dettingen unter TeckStandort

GmbH & Co. KGRechtsform

Über HIRO Innovation

HIRO Innovation + Projekt Design GmbH & Co. KG ist ein inhabergeführter, mittelständischer Elektronikdienstleister mit Sitz in Dettingen unter Teck in Baden-Württemberg. Seit 2004 unterstützt das Unternehmen industrielle Kunden in allen Phasen elektronischer Produktprojekte: von der Entwicklungsphase (Design In, Design-to-Cost, Cross-Reference-/Second-Source-Analysen) über die Beschaffung von aktiven Bauelementen und Leiterplatten bis hin zu JIT-Logistik, Lager- und Materialwirtschaft. Im Beschaffungsbereich übernimmt HIRO das Kitting (Bauteil-Gruppierung, full BOM), das Teil- oder vollständige Outsourcing des Elektronikeinkaufs, die technische Wareneingangsprüfung sowie Anbrüche und Gurtabschnitte bei individuellen Bedarfen. Über eine lokale Bestücker-Partnerschaft werden SMT-Bestückungsdienstleistungen für Kleinserien, Muster und Evaluierungs-/Prototypen-Produktion angeboten; das Taping von SMD-Komponenten erfolgt mit Kooperationspartnern. Das Unternehmen ist kein Händler und agiert dadurch markt- und herstellerunabhängig, mit direkten Distributionsverträgen und Beschaffung ausschließlich über autorisierte Fachhändler. Kunden kommen aus Automatisierung, Maschinenbau, Industrie, Medizintechnik, Consumer und Automotive.

Standort: Dettingen unter Teck
Verfahren: SMT-Bestückung / EMS-Dienstleistung (Kleinserien, Muster, Evaluierungsprototypen), Taping von SMD-Komponenten, Wareneingangsprüfung elektronischer Bauteile, Elektronische Entwicklung / Design In / Design-to-Cost, Design In, Design to Cost (Kostenoptimierung), Cross Reference / Second Source Analyse & Freigabe, Allokationsunterstützung bei Komponentenknappheit
Werkstoffe: SMT-Bestückung, Taping von SMD-Komponenten, Kitting / full BOM, Design to Cost, Technische Wareneingangsprüfung
Zertifikate: Notenbankfähigkeit (Bonitätsattest) der Deutschen Bundesbank, Notenbankfähigkeit Deutsche Bundesbank
Gegründet: 2004
Mitarbeiter: knapp 10
Branchen: Automotive, Automatisierung, Maschinenbau, Industrie, Medizintechnik, Consumer

01
Engineering / Design In
02
Design-to-Cost und Second-Source-Analyse
03
Beschaffung elektronischer Bauteile
04
Technische Wareneingangsprüfung
05
Kitting / full BOM
06
SMT-Bestückung (Kleinserien) via Bestücker-Partnerschaft
07
JIT-Logistik und Lagerhaltung

Leistungen und Komponenten

EMS

SMT-Bestückung

Kleinserien, Muster und Evaluierungs-/Prototypen-Leiterplatten über lokale Bestücker-Partnerschaft.

SMD

Taping von SMD-Komponenten

Aufbereitung von SMD-Bauteilen in Gurtungen mit Kooperationspartnern.

BOM

Kitting / full BOM

Bauteil-Gruppierung bis zur vollständigen Stücklistenabdeckung aus autorisierten Bezugsquellen.

D2C

Design to Cost

Kostenoptimierung der Materialliste in der Entwicklungsphase.

Technische Wareneingangsprüfung

Prüfung eingehender elektronischer Bauteile zur Qualitätssicherung.

Standort

Dettingen unter Teck

Hauptsitz

Losgröße: Kleinserien
Werkstoffe: Leiterplatten, aktive Bauelemente

Leistungssegmente

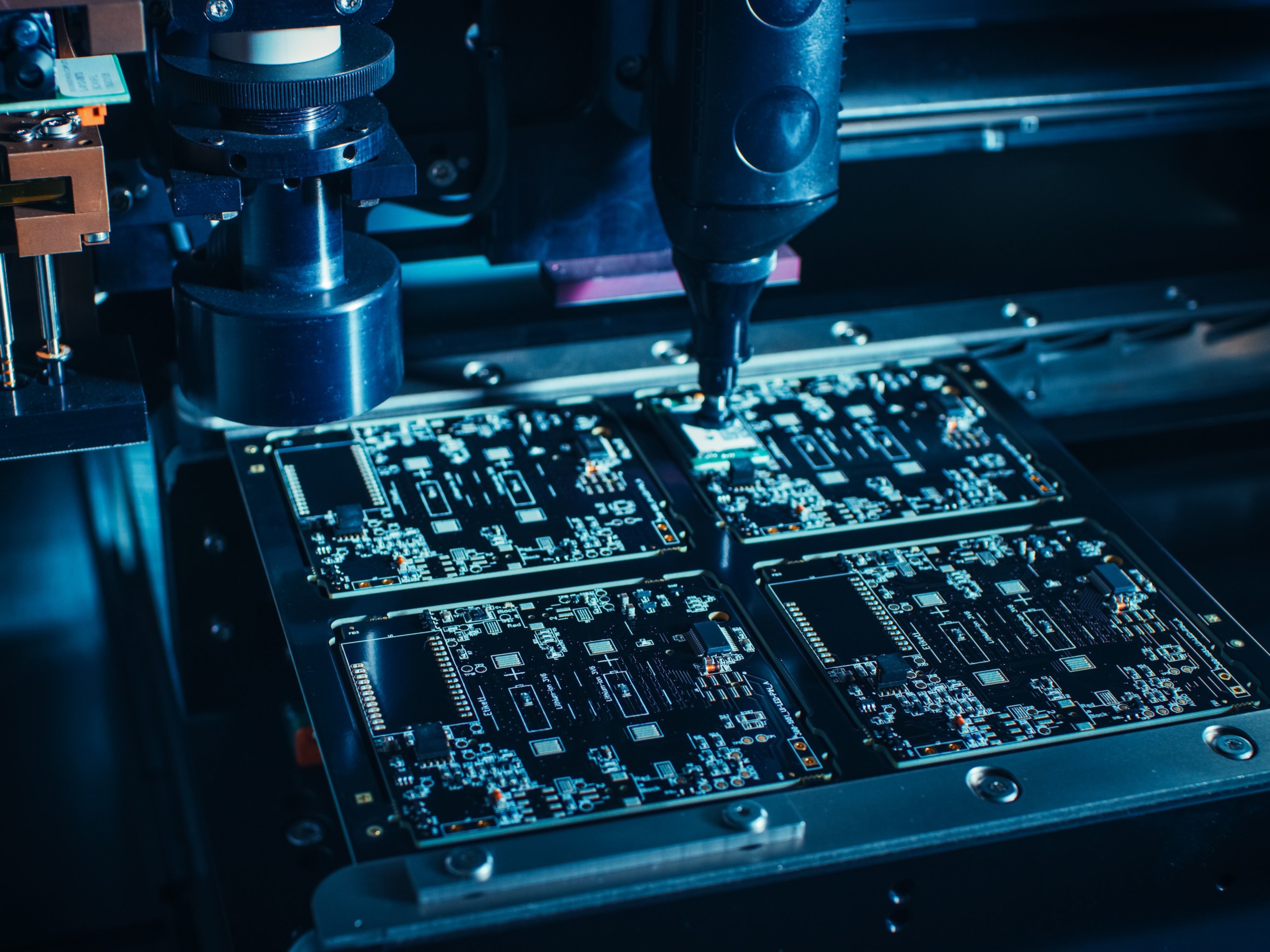

**SMT-Bestückung / bestückte Leiterplatte**EMS-Dienstleistung · Elektronik

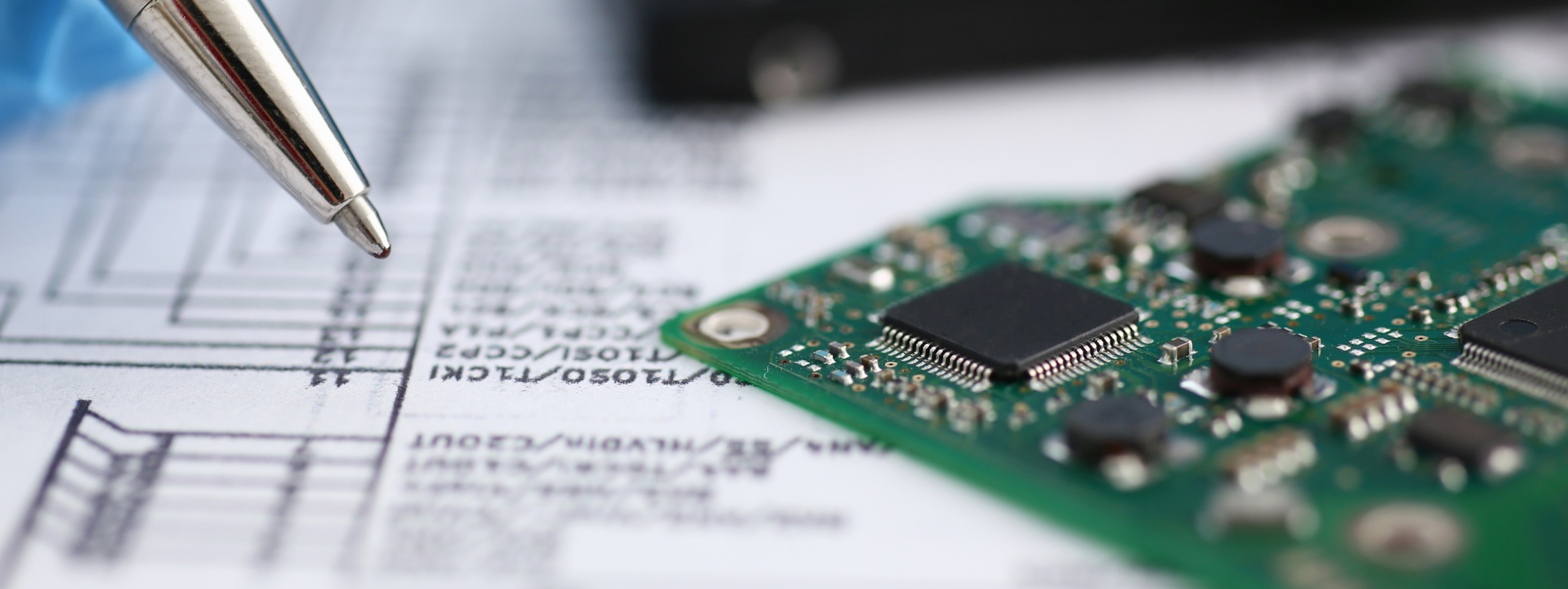

**Bill of Materials**Kitting · Beschaffung

**Elektronikbeschaffung**Procurement · Industrie

**Warenterminlogistik**JIT-Logistik · Lieferkette

Einblicke in die Fertigung

Branchen

AutomotiveAutomatisierungMaschinenbauIndustrieMedizintechnikConsumerElektronik-OEMs

Verfahren & technische Grenzen

Verfahren	Toleranz	Max. Bauteil	Gewicht	Losgröße	Werkstoffe
SMT-Bestückung / EMS-Dienstleistung (Kleinserien, Muster, Evaluierungsprototypen)Montage	–	–	–	Kleinserien	Leiterplatten (bestückt und unbestückt), elektronische Bauelemente
Taping von SMD-KomponentenMontage	–	–	–	–	SMD-Komponenten
Wareneingangsprüfung elektronischer BauteilePrüfung	–	–	–	–	elektronische Bauelemente
Elektronische Entwicklung / Design In / Design-to-CostEngineering	–	–	–	–	aktive Bauelemente, Leiterplatten

Zusatzleistungen

Design InDesign to Cost (Kostenoptimierung)Cross Reference / Second Source Analyse & FreigabeAllokationsunterstützung bei KomponentenknappheitMarkteinführungsunterstützung (Time to Market)Beschaffungsdienstleistungen für ElektronikbauteileBauteil-Gruppierung (Kitting) / full BOM(Teil-) Outsourcing des ElektronikeinkaufsTechnische WareneingangsprüfungGurtabschnitte / Anbrüche bei individuellen BedarfenJIT-LogistikLager- und MaterialwirtschaftBeschaffungsvereinbarungen mit eigener LagerhaltungTaping von SMD-Komponenten (mit Kooperationspartnern)

Qualität und Bonität

HIRO arbeitet mit zertifizierten Produktions- und Qualitätssystemen seiner Partner und bietet technische Wareneingangsprüfung zur Qualitätssicherung an. Als krisenfestes, wachsendes Unternehmen wurde der Firma mehrjährig ohne Unterbrechung – inklusive 2021 – das Testat der Notenbankfähigkeit der Deutschen Bundesbank bescheinigt.

Nachweis	Dettingen unter Teck
Notenbankfähigkeit Deutsche Bundesbank

Historie

2004
Gründung; seit 2004 Kompetenz im Bereich Elektronik
2021
Übernahme durch neues Management; Generationswechsel in Gesellschafter- und Geschäftsführerstruktur; Erneuerung und Ausbau des Serviceportfolios
