Formenbau für Kunststoffspritzguss: Konstruktion, Fertigung bis 15 t, Bemusterung und Serienproduktion.
Horitschoner Werkzeugbau GmbH
A-7312 Horitschon, Industriestrasse 1Neu auf Amplifa
Über uns
Die Horitschoner Werkzeugbau GmbH ist ein 1994 gegründetes, mittelständisches Unternehmen im Osten Österreichs mit Sitz in Horitschon im Burgenland. Mit rund 30 Mitarbeitenden deckt HWB die gesamte Wertschöpfungskette der Spritzgusstechnologie ab: Konstruktion und Entwicklung von Kunststoffspritzgussformen, Moldflowanalysen und FEM-Berechnungen, Formenbau und Fertigung von Spritzgusswerkzeugen bis 15 t Gesamtgewicht, Bemusterung bis 1200 t Schließkraft sowie Spritzgussproduktion von Klein-, Mittel- und Großserien. Der über 25-köpfige Werkzeugbau arbeitet im 2-Schichtbetrieb mit modernen 5-Achs-Bearbeitungszentren von Hermle und Hedelius, Senk- und Drahterodierzentren von Exeron und Sodick sowie Spritzgussmaschinen von ENGEL und Battenfeld. Kernkompetenzen sind Sichtteile und oberflächenkritische Bauteile für die Automobilindustrie, Hochleistungswerkzeuge für die Verpackungsindustrie, komplexe Formen mit Einlegeteilen, das Umspritzen von Kunststoff- und Stahleinlegeteilen sowie die Verarbeitung von Recyclingkunststoffen. Darüber hinaus bietet HWB Lohnfertigung mechanischer Bearbeitungen und den Werkzeugdoktor-Service für Reparatur und Wartung von Fremdwerkzeugen an.
- Standort
- Horitschon
- Verfahren
- Konstruktion und Entwicklung von Kunststoffspritzgussformen, Moldflowanalysen mit Verzugsvorhaltung, Einlegeteilen, Artikeloptimierung bzw. Gestaltung von Spritzgussteilen, Fertigung von Kunststoffspritzgussformen, Bemusterung von Spritzgussformen, Spritzgussproduktion von Klein-, Mittel- und Großserien, Lohnfertigung / Dienstleistung für mechanische Bearbeitungen, Werkzeugdoktor – Service und Wartung von Fremdwerkzeugen
- Werkstoffe
- Kunststoff (Spritzguss), Recyclingkunststoffe, Stahl (Einlegeteile, Formenbau), Graphit (Elektroden), Recyclingkunststoff, Stahl (Formenbau, Einlegeteile)
- Zertifikate
- Interne 3D-Koordinatenmessung mit Scanning-Sensor
- Gegründet
- 1994
- Mitarbeiter
- 30
- Branchen
- Automotive, E-Mobilität, Elektronik, Haushalt, Verpackung
- 01
Engineering: Konstruktion und Entwicklung
- 02

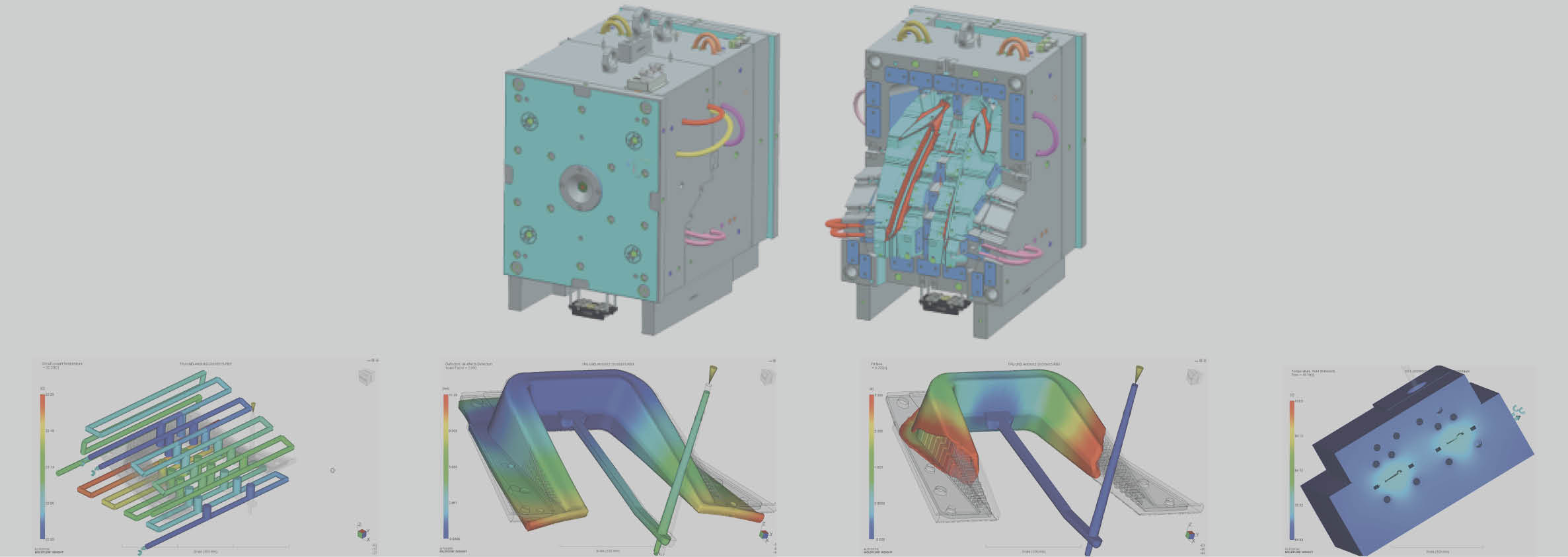

Moldflowanalyse und FEM-Berechnung
- 03
Formenbau: CNC-Fräsen, Erodieren, Schleifen
- 04
Montage der Spritzgussform
- 05
Bemusterung bis 1200 t Schließkraft
- 06
Spritzgussproduktion Klein- bis Großserie
- 07
Wartung, Reparatur und Service
Werkstoffe & Verfahren
Kunststoff (Spritzguss)
Verarbeitung von Thermoplasten in Klein-, Mittel- und Großserien auf Maschinen mit 130–1100 t Schließkraft.
Recyclingkunststoff
Verarbeitung von Recyclingkunststoffen als Alternative zu Neumaterial.
Stahl (Formenbau, Einlegeteile)
Werkzeugstähle für Spritzgussformen sowie Stahleinlegeteile für das Umspritzen.
Graphit (Elektroden)
Elektrodenwerkstoff für die Senkerosion mit eigenem HSC-Fräsmaschinenpark inklusive Graphitabsaugung.
Standorte
Horitschon
ATVerwaltung, Formsprüherei und Produktionswerk
- Stückgewicht / Größe
- Formen bis 15 t; Schussgewicht bis 8 kg
- Losgröße
- Prototypen bis Großserie
- Werkstoffe
- Kunststoff, Stahl, Graphit

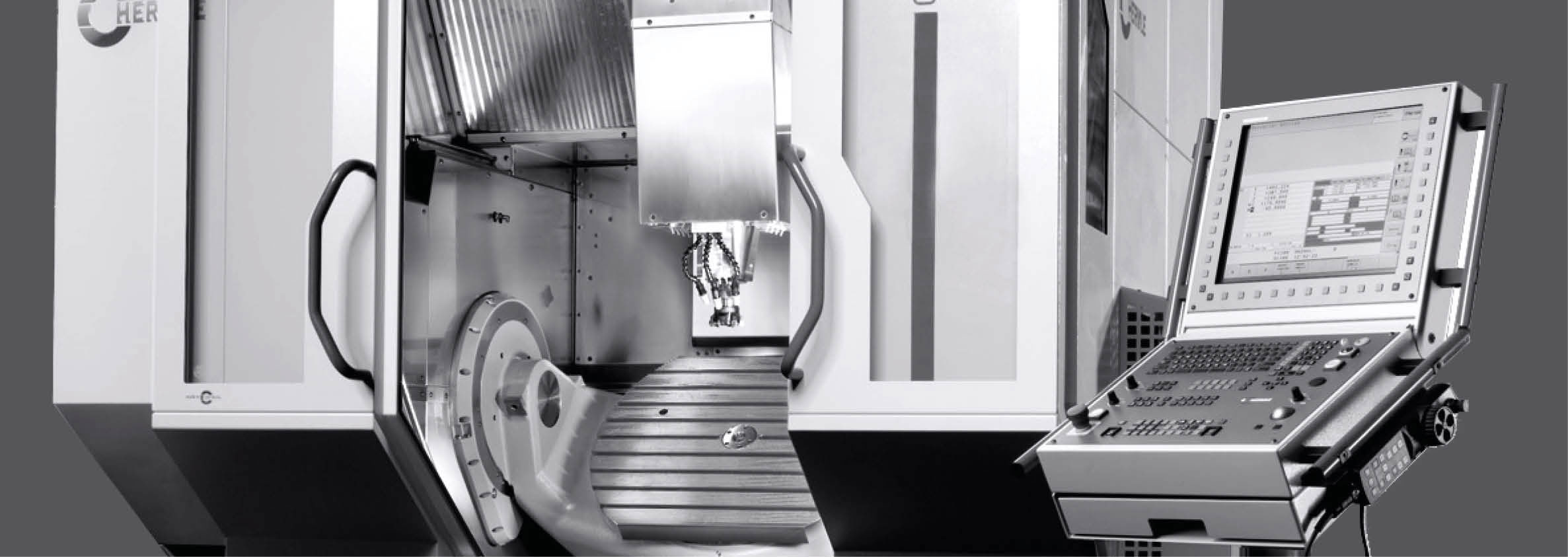

- Hermle C 62 U, C 50 U, C 42 U, C 400 U (5-Achs)
- Hedelius T8 (5-Achs)
- Hermle C 1200 V (3-Achs)
- Kao Ming KMC-2000 SV Portal-BZ, 2230 x 1700 mm, 10 t Tischlast
- MT-Cut V 110
- Exeron HSC 300P und Makino SNC 64 (Elektroden)
- Exeron Senkerosierzentren S 316 MF, S 314 MF, S 314 MF 30
- Sodick Drahterodiersystem ALC600G
- Hexagon 3D-Koordinatenmessmaschine mit Scanning-Sensor
- Gildemeister NEF 520
- Engel Duo 1050/1100, ES 7050/900, ES 3350/400, ES 2050/300
- Battenfeld BK-T 1300/400
- Reform Flächenschleifmaschine LFU 80/40
- Hallenkräne bis 10 t
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Konstruktion und Entwicklung von KunststoffspritzgussformenEngineering | – | – | – | – | Kunststoff |
| Moldflowanalysen mit Verzugsvorhaltung, EinlegeteilenEngineering | – | – | – | – | Kunststoff |
| Artikeloptimierung bzw. Gestaltung von SpritzgussteilenEngineering | – | – | – | – | Kunststoff |
| Fertigung von KunststoffspritzgussformenWerkzeug-/Formenbau | – | 2230 mm × 1700 mm | 15 t | – | Stahl |
| Bemusterung von SpritzgussformenKunststoff | – | – | – | – | Kunststoff |
| Spritzgussproduktion von Klein-, Mittel- und GroßserienKunststoff | – | – | max. 8 kg Schussgewicht | Kleinserie – Großserie | Kunststoff |
| Lohnfertigung / Dienstleistung für mechanische BearbeitungenZerspanung | – | 2230 mm × 1700 mm | – | – | – |
| Werkzeugdoktor – Service und Wartung von FremdwerkzeugenWartung/Service | – | – | – | – | – |
| HochglanzpolierarbeitenOberfläche | Hochglanz | – | – | – | – |
| Narbvorbereitung und Durchführung (Ätznarbe, Lasernarbe)Oberfläche | – | – | – | – | – |
| Umspritzen von Einlegeteilen (Kunststoff- und Stahleinlegeteile)Kunststoff | – | – | – | – | Kunststoff, Stahl |
| Verarbeitung von RecyclingkunststoffenKunststoff | – | – | – | – | Recyklingkunststoff |
| FEM Berechnungen / FestigkeitsberechnungenEngineering | – | – | – | – | – |
| SenkerosionZerspanung | – | 1800 mm × 1400 mm × 750 mm | 5 t | – | Stahl |
| DrahterosionZerspanung | – | 600 mm × 400 mm × 350 mm | 1.000 kg | – | Stahl |
| 3- und 5-Achs-Fräsen (CAM-Programmierung PowerMill, VISI CAD)Zerspanung | – | 2230 mm × 1700 mm × 850 mm | max. 10.000 kg Tischbelastung | – | – |
| Drehen (zyklusgesteuerte Drehmaschine)Zerspanung | – | 1000 mm × 515 mm | – | – | – |
| FlächenschleifenZerspanung | – | 900 mm × 440 mm | – | – | – |
| Vermessung (3D-Koordinatenmessung mit Scanning)Prüfung | – | 1000 mm × 700 mm × 500 mm | 900 kg | – | – |
| Elektrodenfertigung (HSC-Fräsen mit Graphitabsaugung)Zerspanung | – | 600 mm × 400 mm × 400 mm | – | – | Graphit |
| Montage und Zusammenbau von Spritzgussformen / InstandsetzungMontage | – | – | – | – | – |
25 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum mit integriertem Rundtisch | Hermle C 62 U | 1 | 1200 x 1300 x 900 mm, HSC-Spindel bis 18.000 U/min, Werkzeugwechsler 70 Stationen | – | Horitschon |
| 5-Achs-Bearbeitungszentrum mit integriertem Rundtisch | Hermle C 50 U | 1 | 1000 x 1100 x 750 mm, HSC-Spindel bis 18.000 U/min, Werkzeugwechsler 60 Stationen | – | Horitschon |
| 5-Achs-Bearbeitungszentrum mit integriertem Rundtisch | Hermle C 42 U | 1 | 800 x 800 x 550 mm, HSC-Spindel bis 18.000 U/min, Werkzeugwechsler 43 Stationen | – | Horitschon |
| 5-Achs-Bearbeitungszentrum mit integriertem Rundtisch | Hermle C 400 U | 1 | 850 x 700 x 500 mm, HSC-Spindel bis 18.000 U/min, Werkzeugwechsler 38 Stationen | – | Horitschon |
| 5-Achs-Bearbeitungszentrum mit integriertem Rundtisch | Hedelius T8 | 1 | 3220 x 865 x 850(1000) mm, HSC-Spindel bis 18.000 U/min, Werkzeugwechsler 40 Stationen | – | Horitschon |
| Vertikal-Bearbeitungszentrum (3-Achs) | Hermle C 1200 V | 1 | 1200 x 900 x 500 mm, HSC-Spindel bis 15.000 U/min, Werkzeugwechsler 30 Stationen | – | Horitschon |
| Portal-Bearbeitungszentrum (3-Achs) | Kao Ming KMC-2000 SV | 1 | 2230 x 1700 x 850 mm, HSC-Spindel bis 20.000 U/min, Tischbelastung max. 10.000 kg | – | Horitschon |
| Bearbeitungszentrum (3-Achs) | MT-Cut V 110 | 1 | 1100 x 610 x 610 mm, HSC-Spindel bis 10.000 U/min, Werkzeugwechsler 24 Stationen | – | Horitschon |
| HSC-Fräsmaschine (Elektrodenfertigung, Graphitabsaugung) | Exeron HSC 300P | 1 | 425 x 340 x 435 mm (Text: 4355 mm), HSC-Spindel bis 42.000 U/min, Werkzeugwechsler 40 Stationen + | – | Horitschon |
| HSC-Fräsmaschine (Elektrodenfertigung, Graphitabsaugung) | Makino SNC 64 | 1 | 600 x 400 x 400 mm, HSC-Spindel bis 30.000 U/min, Werkzeugwechsler 15 Stationen | – | Horitschon |
| Senkerosierzentrum | Exeron S 316 MF | 1 | 1800 x 1400 x 750 mm, 100 A Generator, Werkzeugwechsler 30 Stationen, max. Werkstückgewicht 5 t | – | Horitschon |
| Senkerosierzentrum | Exeron S 314 MF | 1 | 1200 x 900 x 500 mm, 60 A Generator, Werkzeugwechsler 20 Stationen, max. Werkstückgewicht 3 t | – | Horitschon |
| Senkerosierzentrum mit Automatisierung (5 Werkstückwechsler) | Exeron S 314 MF 30 | 1 | 1200 x 900 x 710 mm, 60 A Generator, Werkzeugwechsler 120 Stationen, max. Werkstückgewicht 3 t | – | Horitschon |
| Drahterodiersystem mit I-Groove | Sodick ALC600G | 1 | X,Y,Z: 600 x 400 x 350 mm, U,V: 150 x 150 mm, Werkstückgewicht 1.000 kg | – | Horitschon |
| 3D-Koordinatenmessmaschine mit Scanning-Sensor | Hexagon Global Edition Classic 07.10.07 | 1 | Messbereich 700 x 1000 x 500 mm, max. Werkstückgewicht 900 kg, HP-SX1S Sensor | – | Horitschon |
| Zyklusgesteuerte Drehmaschine | Gildemeister NEF 520 | 1 | 515 x 1000 mm, 3.000 U/min | – | Horitschon |
| Radialbohrmaschine | MAS VO50 | 1 | max. Bohrdurchmesser in Stahl 50 mm, max. Bohrtiefe 875 mm, Auslegerarm 1.280 mm | – | Horitschon |
| Flächenschleifmaschine | Reform LFU 80/40 | 1 | Quer x Längsweg 440 x 900 mm | – | Horitschon |
| Spritzgussmaschine | Engel Duo 1050/1100 WP | 1 | Aufspannmaße 1565 x 1310 mm, Schließkraft 1100 t, Schussgewicht max. 8 kg | – | Horitschon |
| Spritzgussmaschine | ENGEL ES 7050/900 DUO - CC100 | 1 | Aufspannmaße 1200 x 1400 mm, max. Werkzeughöhe 1100 mm, Schließkraft 900 t, Schussgewicht ca. 3 kg | – | Horitschon |
| Spritzgussmaschine mit Handlingroboter und Fließband | ENGEL ES 3350/400t HL | 1 | Aufspannmaße 1300 x 700 mm, Schließkraft 400 t, Schussgewicht ca. 2 kg | – | Horitschon |
| Spritzgussmaschine mit Handlingroboter und Fließband | ENGEL ES 2050/300t HL | 1 | Aufspannmaße 1050 x 900 mm, Schließkraft 300 t, Schussgewicht ca. 1 kg | – | Horitschon |
| Spritzgussmaschine | Battenfeld BK-T 1300/400 Unilog 4000 B | 1 | Aufspannmaße 470 x 470 mm, Schließkraft 130 t, Schussgewicht ca. 0,5 kg | – | Horitschon |
| Hallenkran | – | – | bis max. 10 t | – | Horitschon |
| Wärmebildkamera | Fluke Ti25 | 1 | – | – | Horitschon |
Zusatzleistungen
Qualität
Bauteile und Werkzeuge werden auf einer 3D-Koordinatenmessmaschine von Hexagon mit scannendem Sensor (Messbereich 700 x 1000 x 500 mm, max. 900 kg) vermessen. Eine Wärmebildkamera Fluke Ti25 unterstützt die Prozessüberwachung.
| Nachweis | Horitschon |
|---|---|
| Interne 3D-Koordinatenmessung mit Scanning-Sensor |
Historie
- 1994
Gründung der Horitschoner Werkzeugbau GmbH.
