Entwicklung und Fertigung werkstückspezifischer Werkzeugmaschinen: Fräsen, Drehen, Bohren, Schleifen sowie Retrofit und Service.
Horst Rottler Maschinenbau GmbH
Mudersbach (Hauptsitz) · ScheibenbergNeu auf Amplifa
Über Rottler Maschinenbau
Die Horst Rottler Maschinenbau GmbH entwickelt und fertigt seit 1970 kundenorientierte, werkstückspezifische Werkzeugmaschinen. Das Portfolio umfasst Portalfräsmaschinen in Gantry- und Tischbauweise, Fräs- und Bohrwerke, Tiefbohrmaschinen, Rundbarren- und Vertikaldrehmaschinen, Mehrspindel-Bohr- und Fräsmaschinen, Zentrier- und Winkelbohrmaschinen sowie Portalschleifmaschinen. Jede Maschine wird in enger Zusammenarbeit mit dem Kunden auf dessen Bearbeitungsaufgabe, Produktionsbedingungen und Prozessanforderungen hin konstruiert, wobei auf erprobte Komponenten weltweit im Einsatz bewährter Maschinen zurückgegriffen wird. Neben dem Neumaschinenbau bietet das Unternehmen Retrofit, Überholung und Modernisierung aller Fabrikate, Steuerungsbau (CNC/SPS), Wartung, Reparatur, Ersatzteilversorgung, Maschinengeometrie-Vermessung nach VDI/DGQ 3441, Maschinenverlagerung sowie transportable Bearbeitungen auf Bau- und Montagestellen. Die Maschinen kommen unter anderem in Luft- und Raumfahrt, Schiffsbau, Automobilindustrie, Kraftwerks- und Papiermaschinenbau, Walzenherstellung, Schienen- und Schmiedestückbearbeitung sowie im Werkzeug- und Formenbau zum Einsatz. Standorte sind Mudersbach (Hauptsitz) sowie eine Niederlassung in Sachsen.
- Standort
- Mudersbach
- Verfahren
- Neumaschinenbau (Fräsmaschinen), Neumaschinenbau (Drehmaschinen), Neumaschinenbau (Bohrmaschinen/Tiefbohrmaschinen), Neumaschinenbau (Schleifmaschinen), Retrofit/Modernisierung von Werkzeugmaschinen, Service, Wartung, Instandhaltung, Reparatur, Ersatzteilversorgung, Ersatzteilfertigung, Maschinengeometrie-Vermessung (Laser-Interferometer, Kreisformtest nach VDI/DGQ 3441), Maschinenverlagerung (Demontage, Transport, Remontage)
- Werkstoffe
- Aluminium, Messinglegierungen, Stahl, Graphit
- Zertifikate
- Maschinengeometrie nach VDI/DGQ 3441 (Laser-Interferometer, Kreisformtest), CE-Kennzeichnung (Neumaschinen und Retrofits), ISO 9001
- Gegründet
- 1970
- Branchen
- Luft- und Raumfahrt, Schiffsbau, Automobilindustrie, Kraftwerkskomponenten, Papiermaschinenindustrie, Walzenherstellung
- 01

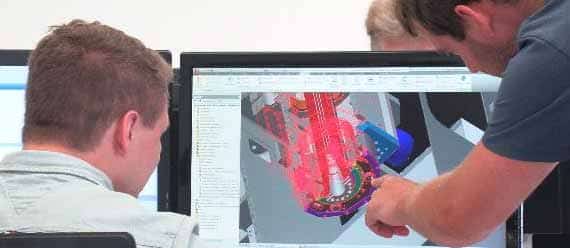

Konstruktion und Entwicklung
- 02
Mechanische Fertigung mit Partnerfirmen bzw. im eigenen Haus
- 03

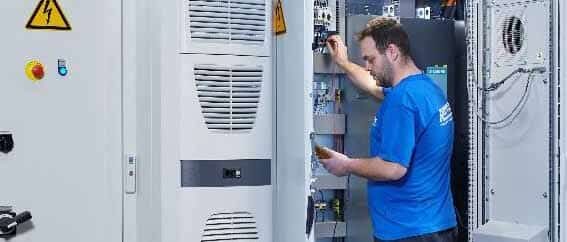

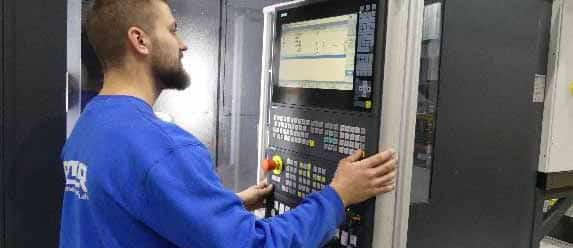

Elektrotechnik / Steuerungsbau (CNC/SPS)
- 04
Montage und Inbetriebnahme
- 05
Geometrie-Vermessung und Prüfung
- 06

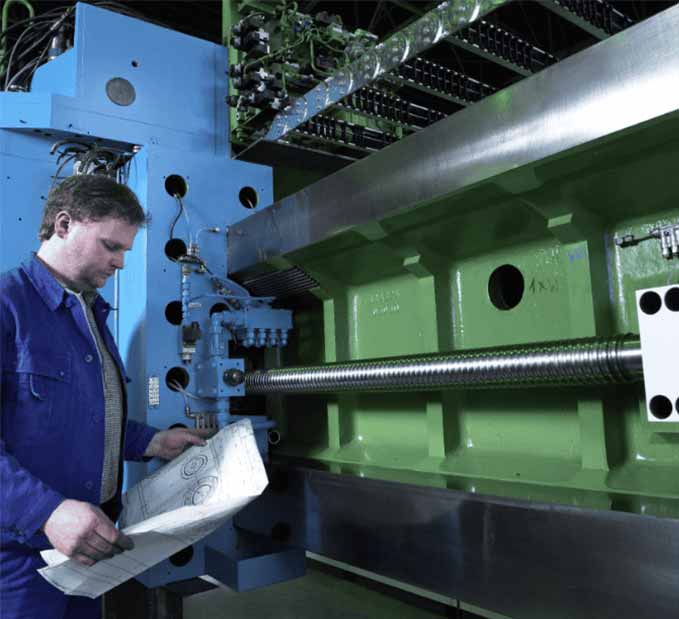

Service, Wartung und Ersatzteilversorgung
Werkstoffe & Verfahren
Stahl
Bearbeitungswerkstoff für Fräs-, Dreh- und Bohraufgaben gemäß Leistungsdaten der Rottler-Maschinen.
Aluminium
Bearbeitung auf Hochgeschwindigkeits-Portalfräsmaschinen (PFGA X-32) sowie Probenbearbeitung von Aluminiumronden auf der Kopfdrehmaschine KD700/22.
Messinglegierungen
Bearbeitungswerkstoff im Drehbereich der Rottler-Rundbarrendrehmaschinen.
Graphit
Bearbeitungswerkstoff, unter anderem für die Elektroden- und Formentechnik.
Standorte
Mudersbach
DEHauptsitz, Konstruktion, Elektrotechnik, Montage und Service
- Stückgewicht / Größe
- bis 90 t Werkstückgewicht (TBM 2000/900)
- Losgröße
- Einzel- und Sondermaschinen
- Werkstoffe
- Stahl, Aluminium, Messing, Graphit
- Portalfräsmaschine PFSG 2/110 (X 21.000 mm)
- Portalfräsmaschine PFSG 100 (X 25.000 mm)
- 5-Achs-Portalfräsmaschine PFG 4001
- Portalfräsmaschine PFM 137 (Plattenfeld 5.000 x 25.000 mm)
- 3-Spindel-Portalfräsmaschine PFS 3/120
- Vertikal-Bearbeitungszentrum RY-V-1100-3
- Fräs- und Bohrwerk BFR 150
- CNC Fahrständer Fräs- und Bohrwerk BFZ 130-40 NC
- Tiefbohrmaschine TBM 2000/900 (Ø 2.000 mm, 12.000 mm)
- Vertikaldrehmaschine DV 6000 (Ø 6.000 mm)
- Rundbarrendrehmaschine DBR 1400/3000
- Mehrspindel-Ringflanschbohrmaschine MSB 7000
- 20-Tonnen-Kran und 32-Tonnen-Kran (Montagehallen)
Produkte & Maschinen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Neumaschinenbau (Fräsmaschinen)Engineering | – | – | – | – | Stahl, Aluminium |
| Neumaschinenbau (Drehmaschinen)Engineering | – | – | – | – | Aluminium, Messinglegierungen, Stahl |
| Neumaschinenbau (Bohrmaschinen/Tiefbohrmaschinen)Engineering | – | – | – | – | Stahl |
| Neumaschinenbau (Schleifmaschinen)Engineering | – | – | – | – | – |
| Retrofit/Modernisierung von WerkzeugmaschinenEngineering | – | – | – | – | – |
| Service, Wartung, Instandhaltung, Reparatur, Ersatzteilversorgung, ErsatzteilfertigungMontage | – | – | – | – | – |
| Maschinengeometrie-Vermessung (Laser-Interferometer, Kreisformtest nach VDI/DGQ 3441)Prüfung | – | – | – | – | – |
| Maschinenverlagerung (Demontage, Transport, Remontage)Montage | – | – | – | – | – |
| Konstruktion und Entwicklung von WerkzeugmaschinenEngineering | – | – | – | – | – |
30 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Portalfräsmaschine (Gantry) | Rottler PFSG 2/110 | – | X 21.000 mm, Y 2.460 mm, Z 1.000 mm | – | – |
| Portalfräsmaschine (Gantry) | Rottler PFSG 100 | – | X 25.000 mm, Y 3.180 mm, Z 1.250 mm | – | – |
| 5-Achs-Portalfräsmaschine (Hochgantry) | Rottler PFG 4001 (RY-GB 8550 BF5) | – | X 8.500 mm, Y 3.500 mm, Z 1.500 mm | – | – |
| Portalfräsmaschine (Gantry, Hochgeschwindigkeit Aluminium) | Rottler PFGA X-32 | – | – | – | – |
| Portalfräsmaschine (Tischbauweise) | Rottler PFM 137 | – | Tisch-/Plattenfeld 5.000 x 25.000 mm | – | – |
| Portalfräsmaschine (3-Spindel) | Rottler PFS 3/120 | – | Tisch 2.000x6.000 mm, X 7.200 mm | – | – |
| Vertikal-Bearbeitungszentrum (3/5-Achs) | Rottler RY-V-1100-3 | – | 3-Achs: X 1.100, Y 550, Z 600 mm; 5-Achs: X 900 mm | – | – |
| Hochgantry-Bearbeitungszentrum | Rottler BAZ-H 46 NC | – | X 1.200, Y 1.000, Z 800 mm; max. Werkstück 1.200x1.000x700 mm, 3.500 kg | – | – |
| Fräs- und Bohrwerk (RAM) | Rottler BFR 150 | – | RAM 1.000 mm ausfahrbar; Spindel Ø 150–200 mm | – | – |
| CNC Fahrständer Fräs- und Bohrwerk | Rottler BFZ 130-40 NC | – | Tischbelastung 12 t; Bohrspindel Ø 130 mm | – | – |
| Horizontal-Fräsmaschine / Bohrwerk Rahmenbauweise | Rottler SRF 4000 | – | X 5.000 mm, Y 2.000 mm, Z 500 mm | – | – |
| Mehrspindel-Bohr- und Fräsmaschine | Rottler / Heinrich Georg ultradrill / PBM 5000/8 | – | Tischbreite max. 8.000 mm, Z max. 700 mm, Bohr-Ø 8–60 mm, bis 12 Supporte | – | – |
| Tiefbohrmaschine | Rottler TBM 500/130 | – | Werkstück-Ø 500 mm, Länge 6.000 mm, ins Volle bohren 130 mm | – | – |
| Tiefbohrmaschine | Rottler TBM 1600/700 | – | Werkstücklänge 750–15.000 mm, Ø 1.600 mm, Bohrung 20–700 mm, 70 t | – | – |
| Tiefbohrmaschine | Rottler TBM 2000/900 | – | Ø 2.000 mm, Länge 12.000 mm, 90 t, ins Volle bohren 900 mm | – | – |
| Mehrspindel-Ringflanschbohrmaschine | Rottler MSB 7000 | – | Durchmesser bis 7.000 mm | – | – |
| Zentrierbohrmaschinen | Rottler Zeboma ZB 250/450/800 | – | Spannbereich 45–800 mm | – | – |
| Winkelbohrmaschine für Radscheiben | Rottler SPW 24 CNC | – | – | – | – |
| Rundbarrendrehmaschine | Rottler DBR 1400/3000 | – | Ø 500–1.400 mm, Länge 800–3.000 mm, 8.500 kg | – | – |
| Rundbarrendrehmaschine | Rottler DBR 700/2000 | – | Ø 120–700 mm, Länge 280–2.000 mm, 2.100 kg | – | – |
| Rundbarrendrehmaschine | Rottler DBR 500/1500 | – | Ø 160–500 mm, Länge 300–1.500 mm, 1.100 kg | – | – |
| Kopfdrehmaschine | Rottler KD700/22 | – | Ø bis 700 mm, 500 kg | – | – |
| Rundbarrendrehmaschine | Rottler DSR 150/1500 | – | Ø 200–1.500 mm, Höhe 1.200 mm, 3.800 kg | – | – |
| Rohrenden-Bearbeitungsmaschine | Rottler DRE 1600 | – | Ø 280–1.630 mm, Länge 5.000–13.600 mm, 15.000 kg | – | – |
| Vertikaldrehmaschine | Rottler DV 6000 | – | Ø 6.000 mm, Höhe 1.200 mm | – | – |
| Vertikal-Drehmaschine / Ring- und Zylinderbearbeitungszentrum | Rottler DV/DAV | – | Ø max. 6.000 mm, Höhe 1.200 mm, 105 kW | – | – |
| Vertikaldrehmaschine | Rottler DAV 1500/50 | – | Ø 200–1.500 mm, Höhe 1.200 mm, 3.800 kg | – | – |
| Portalschleifmaschine für Großlinsen | Rottler PSD 2000 | – | – | – | – |
| CNC-Portal-Schleifmaschine für Konturentiefschliff | Rottler PST 1650-110 | – | – | – | – |
| Portalfräsmaschine (eigene Fertigung im Bau, vorgestellt 2025) | Rottler PFSG 2/110 | 1 | – | – | Mudersbach |
Zusatzleistungen
Referenzkunden

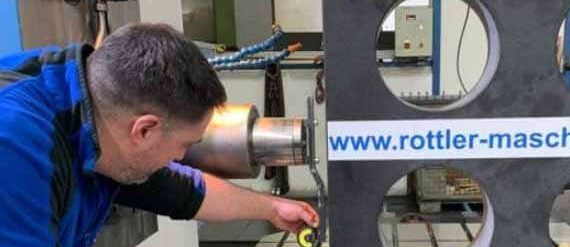

Qualität & Prüfung
Die Maschinengeometrie wird nach VDI/DGQ 3441 mit Laser-Interferometer oder klassischen Methoden vermessen; das kinematische und dynamische Verhalten wird mittels Kreisformtest ermittelt. Neumaschinen und Retrofits erhalten ein umfassendes Sicherheitskonzept inklusive CE-Kennzeichnung nach den aktuellen europäischen Richtlinien.
| Nachweis | Mudersbach |
|---|---|
| Maschinengeometrie nach VDI/DGQ 3441 (Laser-Interferometer, Kreisformtest) | |
| CE-Kennzeichnung (Neumaschinen und Retrofits) | |
| ISO 9001 |

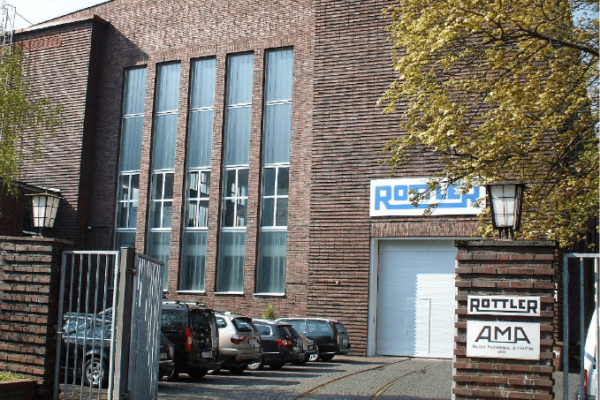

Historie
- 1970
Gründung der Horst Rottler Maschinenbau GmbH durch Horst Rottler in Siegen-Gosenbach; zunächst Konstruktion im eigenen Haus und Fertigung bei Partnerfirmen.
- 1985
Gründung des Tochterunternehmens A.M.A. Anlagen Maschinenbau Automation GmbH in Mudersbach-Birken mit 2.500 m² Fertigungshalle (20-Tonnen-Kran) und Bürogebäude; Konstruktion, Elektrotechnik und Montage fortan an einem Standort.
- 1989
Ralph Rottler tritt als zweite Generation in das Familienunternehmen ein.
- 1990
Gründung der Zweigniederlassung in Chemnitz.
- 2001
Erweiterung des Standorts Mudersbach um eine Montagehalle mit 1.200 m² Fläche, 32-Tonnen-Kran und 10-Tonnen-Kran.
- 2017
Vorstellung der Vertikalbearbeitungszentren RY-V auf der EMO in Hannover.
- 2020
Zum 50-jährigen Bestehen Integration der A.M.A. Anlagen Maschinenbau Automation GmbH und der Rottler Maschinenbau GmbH Chemnitz in die Gesellschaft; Standort Scheibenberg bleibt als Niederlassung und Servicepunkt bestehen.
- 2025
Integration des Georg-Know-how (Heinrich Georg, Mehrspindelbohrmaschine ultradrill) in Rottler-Produkte; Vorstellung der im Bau befindlichen Portalfräsmaschine PFSG 2/110.
