Sondermaschinen, Box-on-Demand-Verpackungssysteme und CNC-Auftragsfertigung von Metall und Kunststoff
Horstmann Maschinenbau GmbH
48619 Heek · Düstermühlenweg 13Neu auf Amplifa
Über Horstmann Maschinenbau
Die Horstmann Maschinenbau GmbH in Heek ist seit über 40 Jahren Partner für Produktionsmaschinen, Automatisierungssysteme und die Bauteilfertigung. Aus dem Generalisten im Sondermaschinenbau wurde ein international tätiger Spezialist für Verpackungsmaschinen: Die Boxmaker Systems mit den Box-on-Demand-Maschinen BM Cutter und BM Cutter eco fertigen passgenaue Versandkartons aus Wellpappe direkt beim Kunden. Das zweite Standbein ist die Auftragsfertigung: CNC-Fräsen und CNC-Drehen von Stahl, Edelstahl, NE-Metallen und Hartkunststoffen in Einzel-, Klein- und Großserie, ergänzt um Sägen, Bohren, Schweißen, Baugruppenfertigung und Montage. Oberflächen werden im Inhouse-Farbraum lackiert; Veredelung und Härteverfahren erfolgen mit Partnern. Komplette Ausführung inklusive Montage, Service und Wartung wird angeboten.
- Standort
- Heek
- Verfahren
- CNC-Fräsen (3-/4-/5-Achs, Simultanzerspanung), CNC-Drehen, Sägen (Kreissäge, Bandsäge, Aluminium-Säge), Bohren (konventionell, Radialbohrmaschine), Nutenziehen, Schweißen (MIG/MAG, WIG/TIG, Elektrode), Gestellbau / Montage / Baugruppenfertigung inkl. Montage, Lackierung (Inhouse, Lackier- und Trocknungsanlage)
- Werkstoffe
- Stahl, Edelstahl, NE-Metalle, Hartkunststoffe, Aluminium, Wellpappe, St52, St60
- Zertifikate
- Sichtprüfung & Vollständigkeitskontrolle, VERICUT-Simulation der Zerspanung
- Branchen
- Verpackungsindustrie / E-Commerce-Versand, Maschinenbau, Auftragsfertigung
- 01
Beratung & Planung
- 02
Zerspanung (Fräsen, Drehen, Sägen, Bohren)
- 03
Schweißen & Gestellbau
- 04
Oberflächenbehandlung / Lackierung
- 05
Baugruppen- & Anlagenmontage
- 06
Service & Wartung
Werkstoffe und Verfahren
Stahl
CNC-Zerspanung, Schweiß- und Gestellbau; Bohrleistung bis 52 mm in St52.
Edelstahl
Fräs- und Drehteile für korrosionsgeschützte Anwendungen aus der Auftragsfertigung.
NE-Metalle
Zerspanung von Nichteisenmetallen in Einzel-, Klein- und Großserie.
Aluminium
Bearbeitung inklusive eigener Aluminium-Vertikalkreissäge und Eloxal-Verfahren.
Hartkunststoffe
CNC-Fräsen und -Drehen von Hartkunststoffen nach Kundenvorgabe.

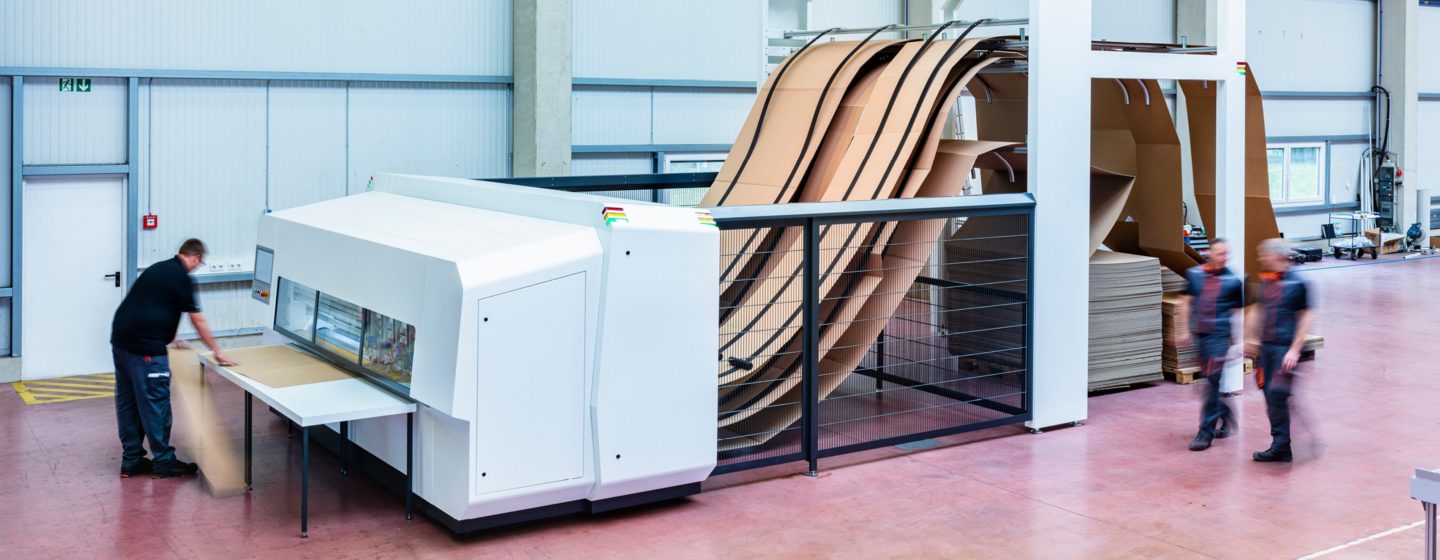

Wellpappe
Verarbeitung 2–7 mm, Breiten 400–2800 mm bei den BM-Cutter-Box-on-Demand-Maschinen.
Wärmebehandlung
Nitrieren, Nitrocarburieren (Gas/Plasma), Glühen und Vakuumhärten mit Partnern.
Galvanische & chemische Veredelung
Vernickeln, galvanisches und Feuerverzinken sowie diverse Eloxalverfahren.
Standort
Heek
DEHauptverwaltung und Produktion
- Stückgewicht / Größe
- bis 2.200 kg Werkstückgewicht
- Losgröße
- Einzelteil bis Großserie
- Werkstoffe
- Stahl, Edelstahl, NE-Metalle, Aluminium, Hartkunststoffe
- Hermle C42U 5-Achs-Bearbeitungszentrum mit HSflex-Automatisierung (19 Palettenplätze)
- Hermle C800V
- DMG DMF220L
- DMG Mori DMF180
- Kunzmann WF 7/3
- Gildemeister CTX420 linear V6 (2x)
- Weiler E40
- Weiler C30/C2
- Kaltenbach KKS451NA mit FM1/T3-Magazin
- Behringer HBP310/4036A
- Kaltenbach TL450
- Schweißgeräte CLOOS/LORCH (MIG/MAG, WIG, Elektrode)
- DURST Lackier- und Trocknungsanlage D-SK26
- DEMAG Brückenkran 2x 10 t
- CAD/CAM-Arbeitsplätze SolidCAM/VERICUT
Bauteile und Maschinen

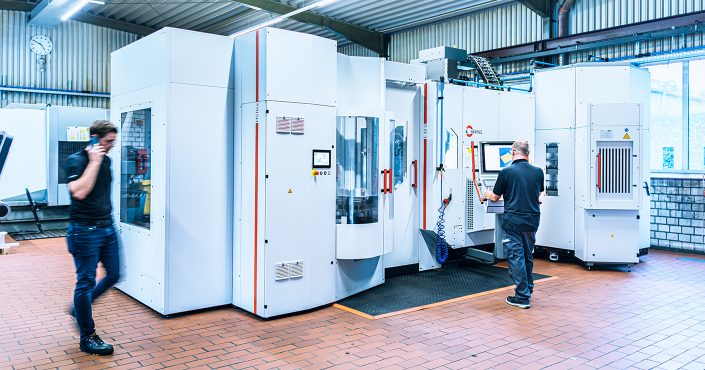

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (3-/4-/5-Achs, Simultanzerspanung)Zerspanung | – | 2200 mm × 800 mm × 720 mm | 2200 kg | Einzelteil – Großserie | Stahl, Edelstahl, NE-Metalle, Hartkunststoffe |
| CNC-DrehenZerspanung | Passtoleranzen unterhalb 0,01 mm | 1000 mm | – | Einzelteil – Großserie | Stahl, Edelstahl, NE-Metalle, Hartkunststoffe |
| Sägen (Kreissäge, Bandsäge, Aluminium-Säge)Zerspanung | – | 400 x 310 mm | – | – | Metalle, Aluminium |
| Bohren (konventionell, Radialbohrmaschine)Zerspanung | – | – | 1,5 t | – | Stahl |
| NutenziehenZerspanung | – | 36 mm | – | – | – |
| Schweißen (MIG/MAG, WIG/TIG, Elektrode)Fügen | – | ca. 40.000 mm × ca. 20.000 mm × ca. 8.000 mm | – | – | Metall, Stahl |
| Gestellbau / Montage / Baugruppenfertigung inkl. MontageMontage | – | – | – | – | – |
| Lackierung (Inhouse, Lackier- und Trocknungsanlage)Oberfläche | – | ca. 7.000 mm × ca. 3.500 mm × ca. 4.000 mm | – | – | Metall, Kunststoff |
| Galvanisches & chemisches VernickelnOberfläche | – | – | – | – | Metall |
| Galvanisches & FeuerverzinkenOberfläche | – | – | – | – | Metall, Stahl |
| Eloxieren (diverse Eloxal-Verfahren)Oberfläche | – | – | – | – | Aluminium |
| Nitrieren und Nitrocarburieren (Gas und Plasma)Wärmebehandlung | – | – | – | – | Stahl |
| Glühen und VakuumhärtenWärmebehandlung | – | – | – | – | Stahl |
| Entgraten und Polieren (manuell)Oberfläche | – | – | – | – | – |
| SondermaschinenbauEngineering | – | – | – | – | – |
| Verpackungsmaschinen / Packaging-on-Demand (Box-on-Demand)Engineering | – | – | – | – | Wellpappe |
| Kartonschneiden & Rillen (BM Cutter 2800)Umformung | – | 2800 mm | – | – | Wellpappe |
| Kartonschneiden & Rillen (BM Cutter eco 2800 / eco 1700)Umformung | – | 2800 mm | – | – | Wellpappe |
| Fördertechnik / Transportstraßen (Planung und Ausführung inkl. Elektrik)Engineering | – | – | – | – | – |
21 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum mit HSflex-Automatisierung (19 Palettenplätze) | Hermle C42U | 1 | X 800 mm, Y 800 mm, Z 550 mm, A +/-130°, C 360°; max. Werkstückgewicht 450 kg | – | Heek |
| 3-Achs-Bearbeitungszentrum | Hermle C800V | 1 | X 800 mm, Y 600 mm, Z 500 mm; max. 1.500 kg | – | Heek |
| CNC-Fräsmaschine | DMG DMF220L | 1 | X 2.200 mm, Y 560 mm, Z 720 mm; max. 2.200 kg | – | Heek |
| 4-Achs-Bearbeitungszentrum | DMG Mori DMF180 | 1 | X 1.800 mm, Y 700 mm, Z 700 mm; max. 2.200 kg | – | Heek |
| Fräsmaschine | Kunzmann WF 7/3 - TNC 124 | 1 | X 600 mm, Y 400 mm, Z 400 mm; max. 300 kg | – | Heek |
| CNC-Dreh-Fräszentrum | Gildemeister CTX420 linear V6 | 2 | Z max. 600 mm, Dreh-Ø max. 324 mm, Stangenlader 1.500 mm | – | Heek |
| Zyklen-Drehmaschine | Weiler E40 | 1 | Umlauf-Ø über Bett 435 x 1000 mm | – | Heek |
| Servo-konventionelle Drehmaschine | Weiler C30/C2 | 1 | Umlauf-Ø über Bett 330 x 750 mm | – | Heek |
| NC-Bandsäge | Behringer HBP310/4036A | 1 | Rd. bis Ø 310 mm, Vk. bis 400 x 310 mm | – | Heek |
| NC-Kreissäge mit FM1/T3-Magazin (20 Plätze) | Kaltenbach KKS451NA | 1 | Sägeblatt Ø 450 mm | – | Heek |
| Aluminium-Vertikalkreissäge | Kaltenbach TL450 | 1 | Rd. bis Ø 150 mm, Vk. bis 300 x 20 mm | – | Heek |
| Schnellradialbohrmaschine | DONAU DR40Z | 1 | Bohrleistung bis 52 mm in St52 | – | Heek |
| Säulenbohrmaschine | ALZMETALL AB 34/SV | 1 | Bohrleistung bis 34 mm in St60 | – | Heek |
| Nutenziehmaschine | FROEMAG | 1 | bis 36 mm | – | Heek |
| Schweißgeräte (MIG/MAG, WIG, Elektrode) | CLOOS / LORCH | – | Montagehalle L ca. 40.000 mm, B ca. 20.000 mm, H ca. 8.000 mm | – | Heek |
| Lackierkabine / Lackier- und Trocknungsanlage | DURST D-SK26 | 1 | L ca. 7.000 mm, B ca. 3.500 mm, H ca. 4.000 mm (25 qm Lackierkabine) | – | Heek |
| Brückenkran | DEMAG | 2 | je 10 t Hakenkapazität, Hakenhöhe 6.200 mm | – | Heek |
| Kartonschneidemaschine (Box-on-Demand) | Horstmann BM Cutter 2800 | 1 | Wellpappenbreite 400–2800 mm, Stärke 2–7 mm, Stapelhöhe bis 2200 mm, 10 Stellplätze, 90 m/min | – | Heek |
| Kartonschneidemaschine (Box-on-Demand) | Horstmann BM Cutter eco 2800 | 1 | Wellpappenbreite 400–2800 mm, Stärke 2–7 mm, Stapelhöhe bis 1400 mm, 1–3 Stellplätze, Stellfläche | – | Heek |
| Kartonschneidemaschine (Box-on-Demand) | Horstmann BM Cutter eco 1700 | 1 | Wellpappenbreite 400–1700 mm, Stärke 2–7 mm, Stapelhöhe bis 1400 mm, 90 m/min | – | Heek |
| CAD/CAM-Arbeitsplätze (SolidCAM iMachining, VERICUT-Simulation) | SolidCAM / CGTech | 2 | – | – | Heek |
Zusatzleistungen
Qualität
Gewissenhafte Sichtprüfung, Kontrolle auf Vollständigkeit und intensive Reinigung gehören zum Standard; Entgraten und Polieren erfolgen bei Bedarf manuell. CNC-Programme werden über VERICUT-Simulation kollisionsfrei ausgeführt.
| Nachweis | Heek |
|---|---|
| Sichtprüfung & Vollständigkeitskontrolle | |
| VERICUT-Simulation der Zerspanung |
Historie
Über 40 Jahre am Markt als Partner für Produktionsmaschinen, Automatisierungssysteme und Bauteilfertigung
Entwicklung vom Sondermaschinen-Generalisten zum Spezialisten für Verpackungsmaschinen (Boxmaker Systems)
