Konstruktion und Fertigung von Handling-, Bearbeitungs- und Verarbeitungssystemen für die Bandbearbeitung in der Metallindustrie.
hpl-Neugnadenfelder Maschinenfabrik GmbH
Neugnadenfeld · Neuenhaus (Neuenhauser Gruppe)Neu auf Amplifa
Über die hpl-Neugnadenfelder Maschinenfabrik
Die hpl-Neugnadenfelder Maschinenfabrik GmbH ist ein international tätiger Hersteller von Maschinen und Anlagen für die Bandbe- und -verarbeitung in der Metallindustrie. Das Portfolio umfasst Längs- und Querteilanlagen, Bandkantenbearbeitungsanlagen, Walzwerkstechnik, Bandverbinder, Entgrat-Vorrichtungen, Handling-Systeme sowie das lasergestützte Online-Konturmesssystem ConScan® für die Echtzeit-Bandkantenkontrolle. Neben hochmodernen Neuanlagen bietet das Unternehmen effizienzsteigernde Modernisierungen und Retrofit/Umbauten bestehender Anlagen, Sondermaschinenbau, Engineering inklusive Risikobewertung sowie Auftragsfertigung von Baugruppen. Bearbeitet werden Bänder aus Eisen- und Nichteisenmetallen wie Stahl, Edelstahl, Kupfer, Messing, Aluminium, beschichteten Metallen und Sonderwerkstoffen wie Magnesium. Abgerundet wird das Angebot durch After-Sales Service, Ersatzteile, Inbetriebnahme und Abnahme sowie Digitalisierungslösungen wie 3D-Scan, Virtual Reality und Prozessdatenerfassung. Das Unternehmen ist Teil der Neuenhauser Gruppe mit Sitz in Neuenhaus.
- Standort
- Neugnadenfeld
- Verfahren
- Bandkantenbearbeitungsanlagen, Längsteil-/Querteilanlagen, Walzwerkstechnik (Kaltwalzen, Quarto-Walzwerke, 20-Rollen-/12-Rollen-Walzwerke, Reversiergerüste,, Online-Konturmessung ConScan® (lasergestützte Bandkantenkontrolle), Entgrat-Vorrichtung (Bandkantenentgratung), Bandverbinder (Stanzverbinden von Metallbändern), Handling-Systeme / Bandtransport, Sondermaschinenbau, Retrofit/Umbauten, Engineering/Risikobewertung
- Werkstoffe
- Stahl, Edelstahl, Kupfer, Messing, Aluminium, Magnesium, Hochwertiger Werkzeugstahl (Entgratungsscheiben), Hochwertiger Werkzeugstahl
- Zertifikate
- ISO 9001, Gütesiegel „Sicher mit System“ (BG Holz und Metall)
- Gegründet
- 1969
- Branchen
- Metallindustrie, Automobilindustrie, Medizintechnik, Textilindustrie
- 01

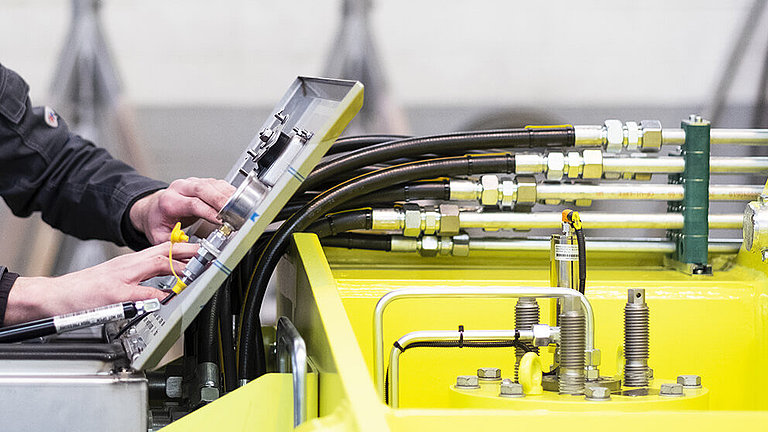

Engineering und Risikobewertung
- 02
Konstruktion
- 03
Sondermaschinenbau und Fertigung
- 04
Auftragsfertigung von Baugruppen
- 05
Inbetriebnahme und Abnahme
- 06
After-Sales Service und Ersatzteile
Werkstoffe und Verfahren
Stahl
Hauptwerkstoff für Bandbe- und -verarbeitungsanlagen, auch hochfester Stahl für Folienbänder bis 0,02 mm Dicke.
Edelstahl
Einsatz in Walzwerken und Längsteilanlagen bis 600 m/Min Anlagengeschwindigkeit.
Kupfer
Bearbeitung in Quarto-Reversiergerüsten und Bandverbindern.
Messing
Bearbeitung in Reversiergerüsten sowie Entgratung und Stanzverbinden von Bändern.
Aluminium
Bandverbinden und Entgratung von Bändern aus Aluminium.
Magnesium
Walzwerke für 700 mm breite Magnesiumbänder und Drahtgießwalzgerüste.
Hochwertiger Werkzeugstahl
Werkstoff der Entgratungsscheiben mit hoher Standzeit bei kontinuierlichem Eingriff.

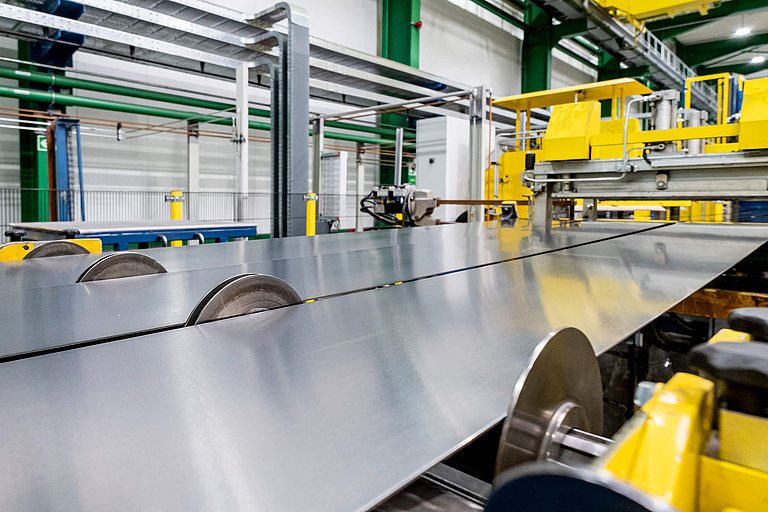

Standort
Neugnadenfeld
DEHauptsitz und Fertigung
- Werkstoffe
- Stahl, Edelstahl, Kupfer, Messing, Aluminium, Magnesium
- Walzwerkstechnik
- Längsteil- und Querteilanlagen
- Bandkantenbearbeitungsanlagen
- Bandverbinder

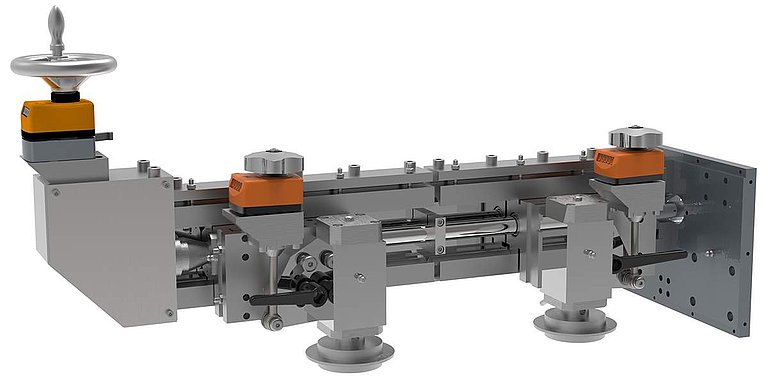

- Entgrat-Vorrichtung

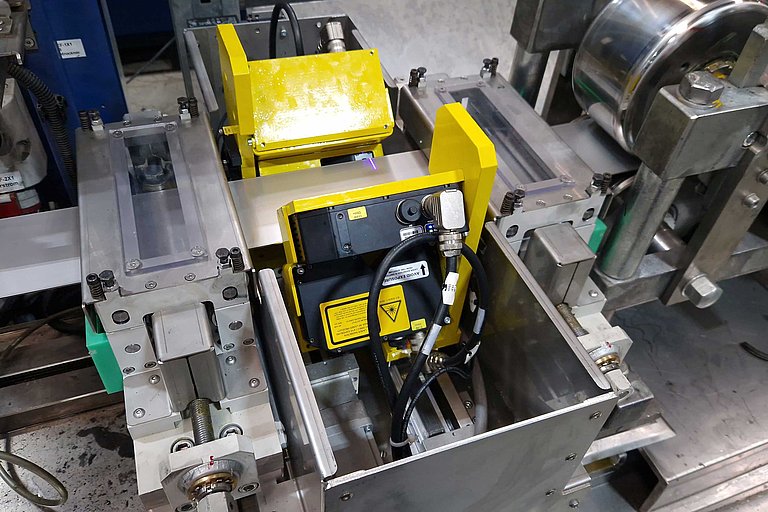

- ConScan® Online-Konturmessung
- Bürstmaschine

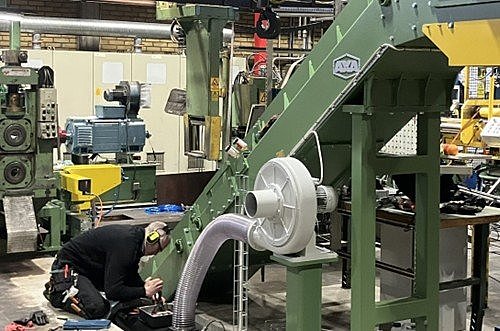

- Saumschrottschneider
- Handling-Systeme
Anlagen und Komponenten

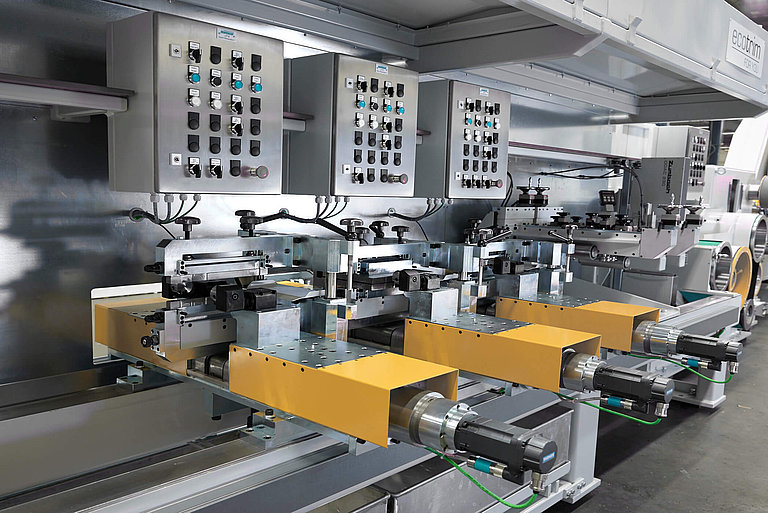

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| BandkantenbearbeitungsanlagenZerspanung | – | – | – | – | Stahl, Edelstahl, Messing, Kupfer, Aluminium, beschichtete Metalle, Sonderwerkstoffe |
| Längsteil-/QuerteilanlagenSchneiden | – | 1.800 mm (Bandbreite) | – | – | Edelstahl, hochfester Stahl, Stahl, Edelstahlfolien |

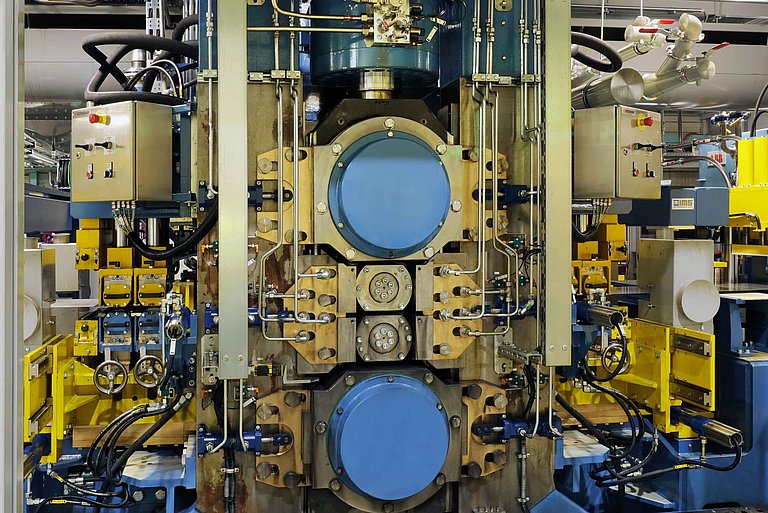

| Walzwerkstechnik (Kaltwalzen, Quarto-Walzwerke, 20-Rollen-/12-Rollen-Walzwerke, Reversiergerüste,Umformung | – | 700 mm (Magnesiumband) | – | – | Edelstahl, Kupfer, Messinglegierungen, Magnesium, Kupferlegierungen |
| Online-Konturmessung ConScan® (lasergestützte Bandkantenkontrolle)Prüfung | Abweichungsdarstellung ab ca. 0,01 mm; Bandbreitenmessung | 2 – 200 mm | – | – | Messing, Stahl, Kupfer, Aluminium |
| Entgrat-Vorrichtung (Bandkantenentgratung)Zerspanung | nahezu keine ungewollten Unebenheiten | 4 – 210 mm × Banddicke 0,05 – 5 mm | – | – | Messing, Stahl, Kupfer, Aluminium |
| Bandverbinder (Stanzverbinden von Metallbändern)Fügen | – | 200 – 1.500 mm × Banddicke 0,1 – 5 mm (mit Zusatzblechen | – | – | Messing, Stahl, Kupfer, Aluminium |
| Handling-Systeme / BandtransportMontage | – | 2.000 mm (Bandbreite) | – | – | Stahl, Edelstahl, Nichteisenmetalle |
| Sondermaschinenbau, Retrofit/Umbauten, Engineering/RisikobewertungEngineering | – | – | – | – | – |
| Auftragsfertigung von BaugruppenMontage | – | – | – | – | Eisen- und Nichteisenmetalle |
| Saumschrottschneider, Schnellwechselschere, Hydraulische Schere, AbtafelanlagenSchneiden | – | – | – | – | – |
| Bürstmaschine (Bandoberflächenbearbeitung)Oberfläche | – | – | – | – | – |

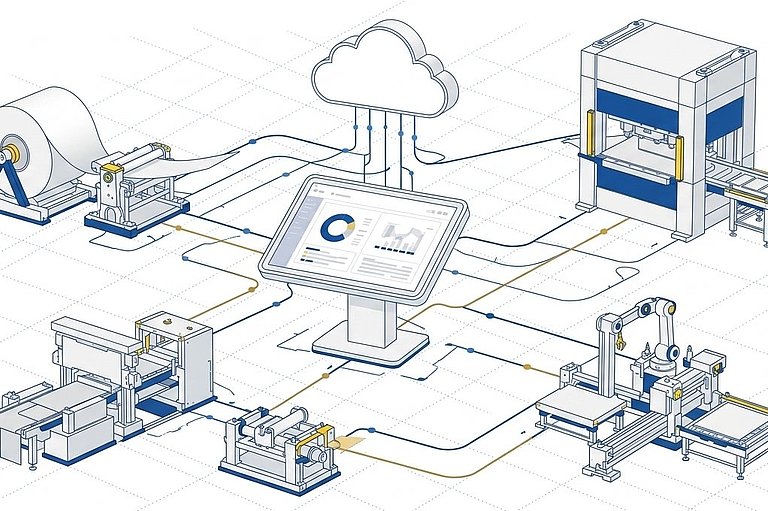

| Prozessdatenerfassung, 3D-Scan, Virtual RealityEngineering | – | – | – | – | – |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Walzwerk (Quarto-Walzwerk, Quarto-Reversiergerüst, 20-Rollen-Walzwerk, 12-Rollen-Kaltwalzgerüst, | hpl | – | z. B. 700 mm breite Magnesiumbänder | – | – |

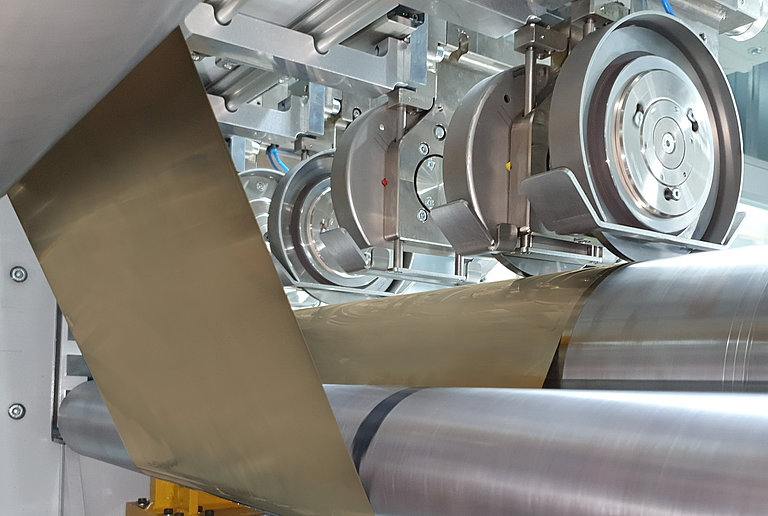

| Längsteilanlage / Längsteilschere | hpl | 40+ Bandka | Banddicken 0,02–12 mm, Bandbreiten bis 1.800 mm | – | – |
| Bandkantenbearbeitungsanlage | hpl | über 40 | Bandbreiten 4 – 210 mm, Banddicken 0,05 – 5 mm (Entgrat-Vorrichtung) | – | – |

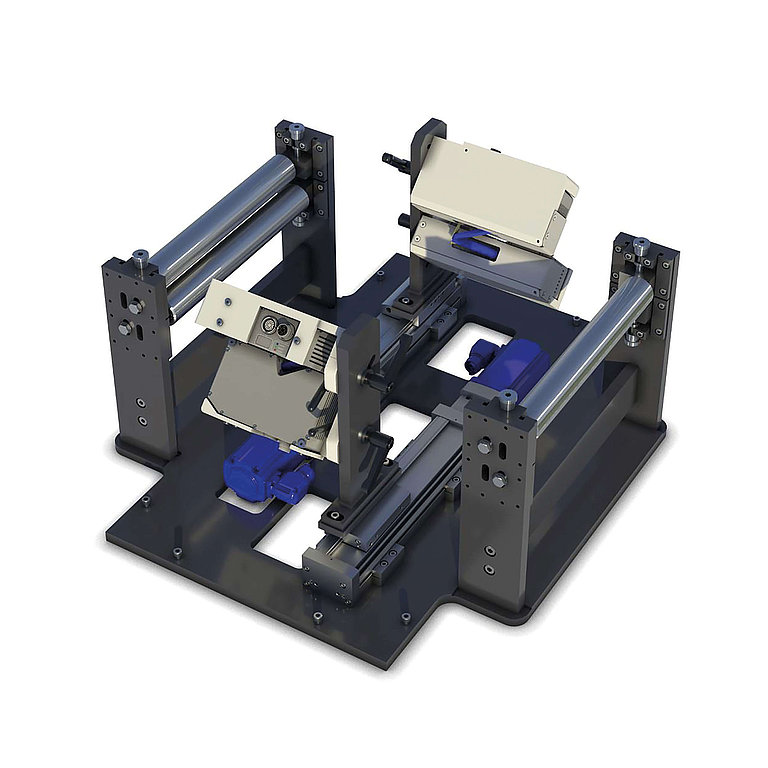

| Online-Konturmesssystem ConScan® | hpl ConScan® | – | Bandbreiten 2 – 200 mm, Banddicken 0,3 – 4 mm; Baulänge ca. 300 mm in Laufrichtung | Serienreif | – |

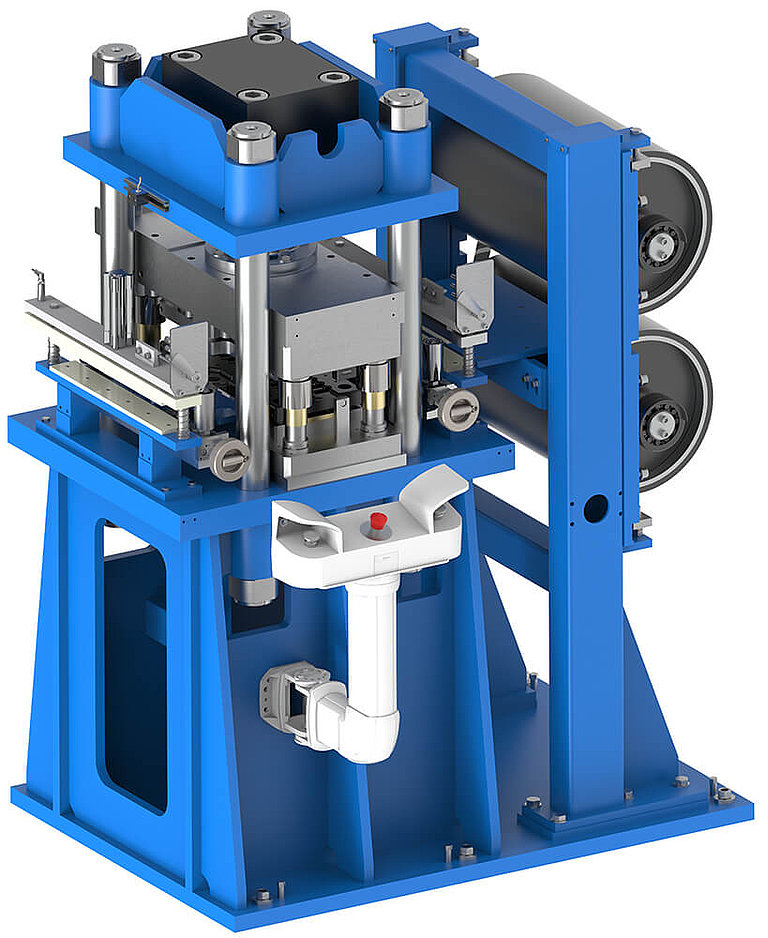

| Bandverbinder (hydraulische Stanzverbindungseinheit) | hpl | – | Bandbreiten 200 – 1.500 mm, Banddicken 0,1 – 5 mm; Hydraulik ca. 100 – 120 bar | – | – |

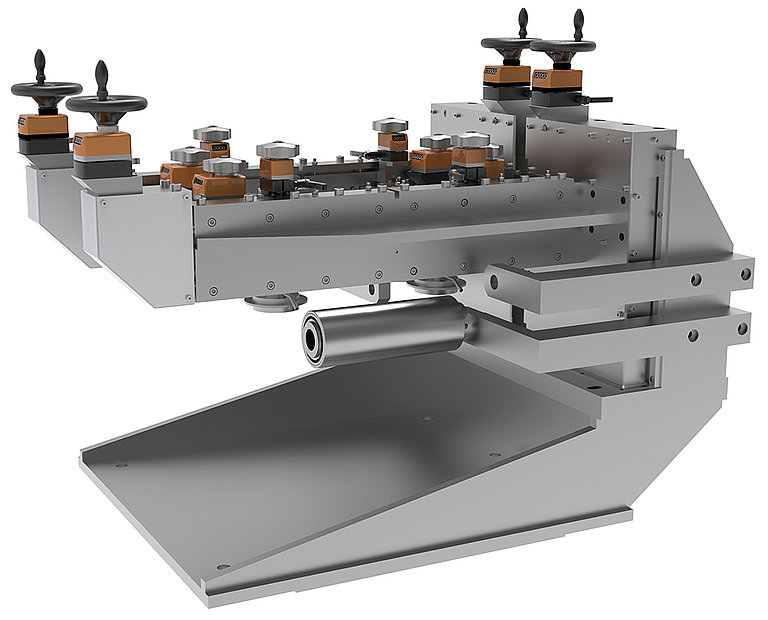

| Entgrat-Vorrichtung | hpl | – | Bandbreiten 4 – 210 mm, Banddicken 0,05 – 5 mm | – | – |
| Bürstmaschine | hpl | – | – | 2024 | – |
| Saumschrottschneider | hpl | – | – | – | – |

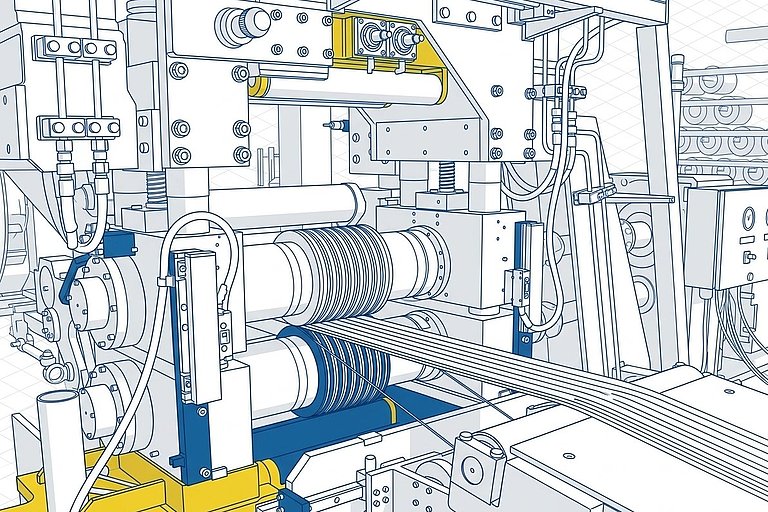

| Schnellwechselschere / Hydraulische Schere / Abtafelanlagen | hpl | – | – | – | – |
| Handling-Systeme | hpl | – | bis 2.000 mm breite Bänder | – | – |

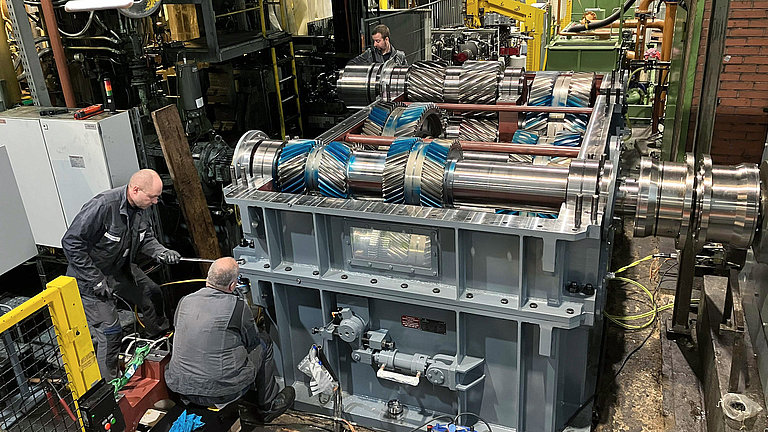

| Kammwalzgetriebe (Modernisierung) | hpl | 1 (55 t) | – | 2023 | – |
Zusatzleistungen
Qualität und QHSE

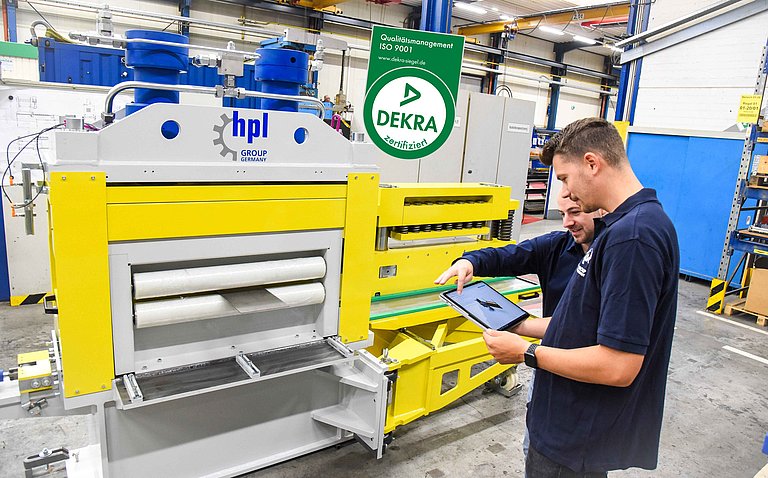

Die hpl-Neugnadenfelder Maschinenfabrik GmbH ist nach ISO 9001 zertifiziert und wurde erneut mit dem Gütesiegel „Sicher mit System“ der Berufsgenossenschaft Holz und Metall ausgezeichnet. Nach Inbetriebnahme erfolgt die Abnahme der Anlagen; die Abteilung After-Sales Service ist direkt an Montage und Qualitätssicherung angebunden.
| Nachweis | Neugnadenfeld |
|---|---|
| ISO 9001 | |
| Gütesiegel „Sicher mit System“ (BG Holz und Metall) |
