CNC-Werkzeugmaschinen: Drehzentren, Bearbeitungszentren, Portalfräsmaschinen und Automationslösungen aus eigener Fertigung in Südkorea.
Hwacheon Machinery Europe GmbH
Bochum (DE) · Südkorea (Produktionsstandorte)Neu auf Amplifa
Über HWACHEON Europe
Hwacheon Machinery Europe GmbH ist der europäische Hauptsitz des südkoreanischen Werkzeugmaschinenherstellers Hwacheon, des ältesten Werkzeugmaschinenherstellers des Landes mit Firmengründung 1945 und rund 1.500 Mitarbeitern. Das Produktprogramm umfasst horizontale und vertikale Drehzentren (Universaldrehmaschinen, Schwerzerspanung, BigBore-Maschinen für Röhrenbearbeitung, Multitasking-Zentren), vertikale und horizontale Bearbeitungszentren, HSC- und 5-Achsen-Maschinen sowie Portalfräsmaschinen für den Werkzeug- und Formenbau. Die Maschinen werden in vier Produktionsstätten in Südkorea gefertigt, mit großer Fertigungstiefe inklusive eigener Gießerei, Bettenbearbeitung und eigenem Spindelbau. Vom Standort in Bochum aus erfolgt seit 2015 der Direktvertrieb in Deutschland, ergänzt durch ein europäisches Netz aus 17 Vertriebs- und Servicestandorten. Das Technology Center in Bochum bietet Vorführmaschinen, Probebearbeitungen, Schulungen, Service und ein Ersatzteillager. Zielbranchen sind Werkzeug- und Formenbau, Automobilindustrie, Medizintechnik, Luft- und Raumfahrt sowie die Öl- und Gasindustrie.
- Standort
- Bochum
- Verfahren
- CNC-Drehen (horizontale Drehzentren, Universal-/Schwerzerspanungs-/BigBore-/Multitasking-Drehmaschin, Vertikaldrehen (Vertikale Drehzentren inkl. Karusseldrehmaschine VT-2000), Fräsen (3-Achsen-, HSC-, Tapping-/Hochgeschwindigkeits- und 5-Achsen-Bearbeitungszentren), 5-Achsen-Fräsen, Portalfräsen (Werkzeug- und Formenbau, großformatige Bauteile), Bohren (Tapping-Center, Gewindebohren), Konventionelles Drehen (Handrad-/Zyklensteuerung, Reparaturarbeiten, Kleinstserien), Stoßen (VT-2000, 1.000 mm Hub)
- Werkstoffe
- Stahl, Buntmetalle, Kunststoffe, Titan und Nickellegierungen, Meehanite-Guss
- Gegründet
- 1945
- Mitarbeiter
- ca. 1500
- Branchen
- Werkzeug- und Formenbau, Automobilindustrie, Medizintechnik, Luft- und Raumfahrt, Öl- und Gasindustrie, Öl- und Gasindustrie (Röhren-/Kupplungsbearbeitung)
- 01
Eigene Gießerei (Maschinenbetten aus Meehanite-Guss)
- 02
Betten- und Komponentenbearbeitung
- 03

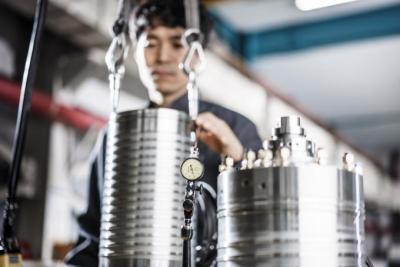

Eigener Spindelbau
- 04
Montage der Werkzeugmaschinen (Südkorea)
- 05
Vertrieb und Konfiguration (Bochum)
- 06
Service, Ersatzteile und Schulungen
Werkstoffe und Maschinentechnik
Stahl
Bearbeitung auf Dreh- und Fräsmaschinen, insbesondere in der Schwerzerspanung.
Titan und Nickellegierungen
Bearbeitung schwer zerspanbarer Werkstoffe, z. B. auf der Frontdoppelspindel TTC-10.
Buntmetalle
Bearbeitung auf vertikalen Drehzentren der VT-Serie.
Kunststoffe
Bearbeitung zerspanbarer Kunststoffe auf VT-Drehzentren.
Meehanite-Guss
Eigenes Gussmaterial für Maschinenbetten mit hoher Vibrationsdämpfung und thermischer Stabilität.
Standorte

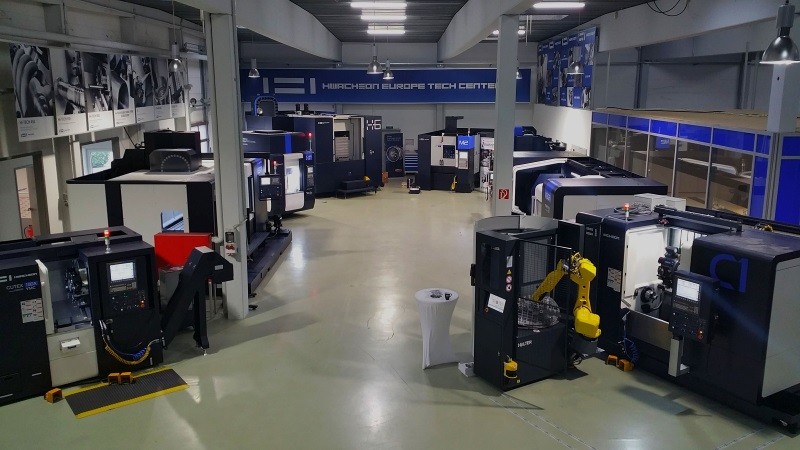

Bochum
DEEuropäischer Hauptsitz, Technology Center mit Vorführzentrum, Showroom, Ersatzteillager
- Vorführ- und Lagermaschinen (u. a. CUTEX-180, Hi-TECH 230, D2-5AX)
Maschinen- und Produktprogramm

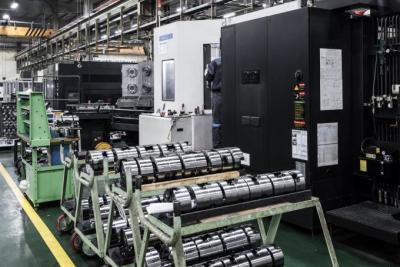

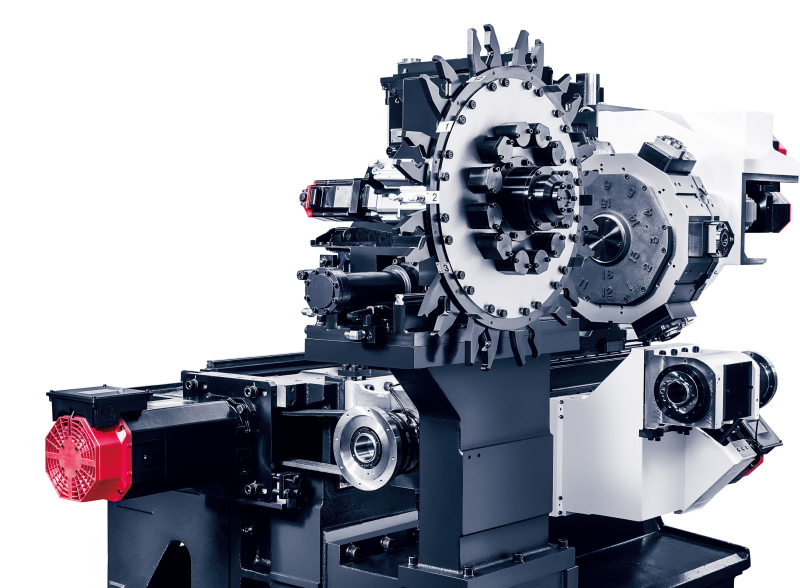

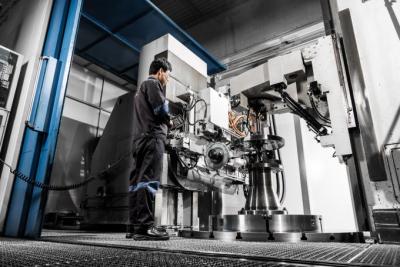

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

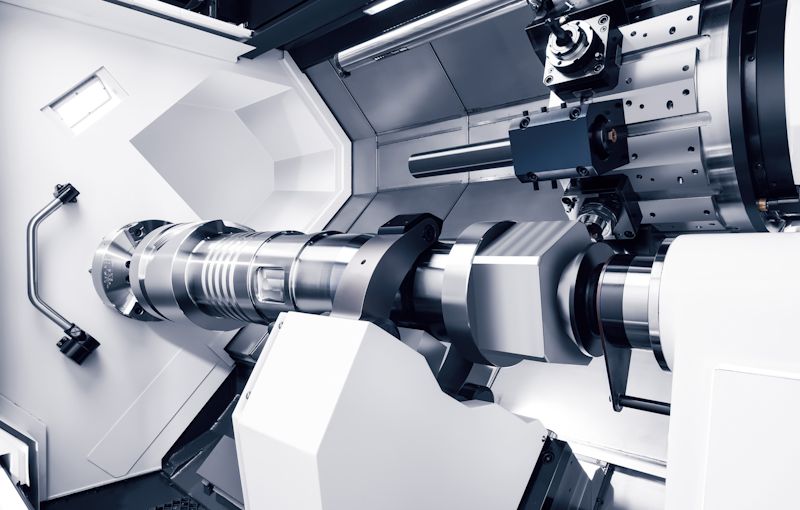

| CNC-Drehen (horizontale Drehzentren, Universal-/Schwerzerspanungs-/BigBore-/Multitasking-DrehmaschinZerspanung | – | bis 5 m Drehlänge (BigBore); bis 3 m | bis 40 Tonnen (MEGA-Baureihe) | – | Stahl, Buntmetalle, Kunststoffe, Titan und Nickellegierungen (TTC-10) |

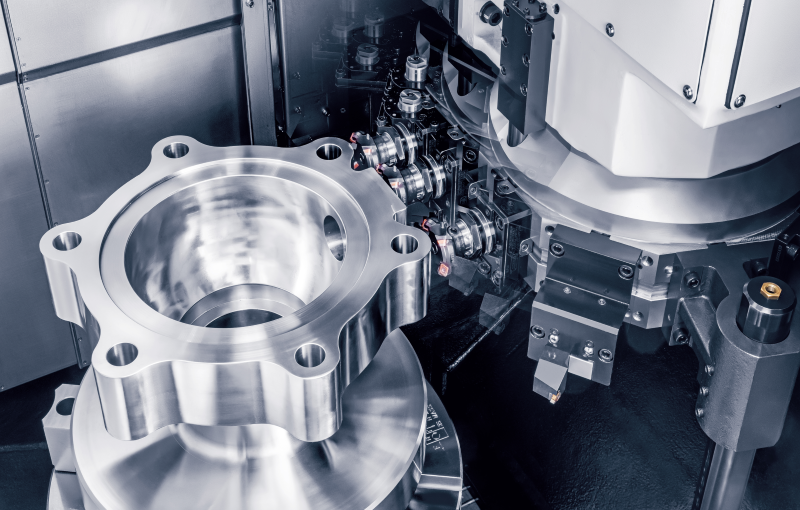

| Vertikaldrehen (Vertikale Drehzentren inkl. Karusseldrehmaschine VT-2000)Zerspanung | – | Max. Drehdurchmesser Ø460 bis Ø1.150 mm | – | – | Stahl, Buntmetalle, Kunststoffe |

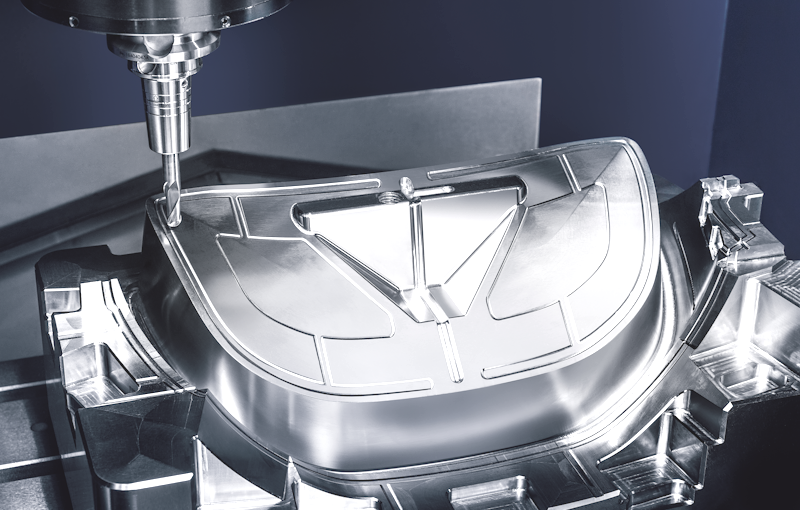

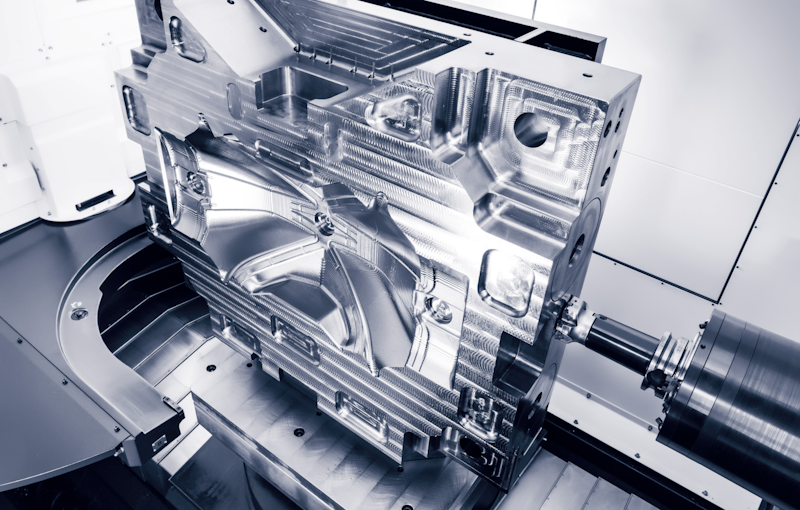

| Fräsen (3-Achsen-, HSC-, Tapping-/Hochgeschwindigkeits- und 5-Achsen-Bearbeitungszentren)Zerspanung | – | – | – | – | – |
| 5-Achsen-FräsenZerspanung | – | – | – | – | – |
| Portalfräsen (Werkzeug- und Formenbau, großformatige Bauteile)Zerspanung | – | Tisch bis 3.300 x 2.000 mm; Werkstücke | 15 Tonnen | – | – |
| Bohren (Tapping-Center, Gewindebohren)Zerspanung | – | – | – | – | – |
| Konventionelles Drehen (Handrad-/Zyklensteuerung, Reparaturarbeiten, Kleinstserien)Zerspanung | – | bis 17 m Spitzenweite (MEGA-Baureihe) × Ø720 bis Ø2.700 mm Werkstückdurchmesser | bis 40 Tonnen | – | – |
| Stoßen (VT-2000, 1.000 mm Hub)Zerspanung | – | 1.000 mm Hub | – | – | – |
| Automation / Fertigungsautomatisierung (Automationslösungen, Stangenlader-Schnittstelle,Montage | – | – | – | – | – |
| Maschinenservice, Ersatzteile, Schulungen, ProbebearbeitungenEngineering | – | – | – | – | – |
29 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

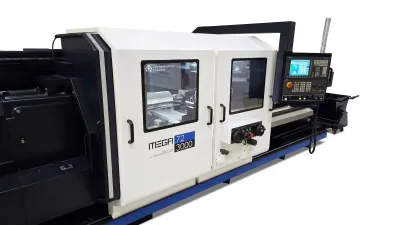

| Flachbett-Drehmaschine mit Zyklensteuerung | HWACHEON MEGA-72 | – | Umlaufdurchmesser Ø720 mm, Futtergröße 355 mm, Überdrehbarer Durchmesser max. 470 mm, Drehlängen | – | Südkorea (Herstellung) |
| Flachbett-Drehmaschine mit Zyklensteuerung | HWACHEON MEGA-110 | – | Umlaufdurchmesser Ø1.100 mm, 55 kW, bis 12 Tonnen Werkstückgewicht, bis 6 m Länge | – | Südkorea |
| Flachbett-Drehmaschine mit Zyklensteuerung | HWACHEON MEGA-130 | – | Umlaufdurchmesser Ø1.300 mm, Futtergröße 810 mm, 55 kW, max. 12 Tonnen Werkstückgewicht | – | Südkorea |

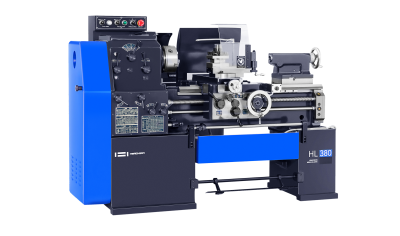

| Konventionelle Drehmaschine | HWACHEON HL | – | – | – | Südkorea |
| Vertikales Drehzentrum | HWACHEON VT-450 | – | Futtergröße 305 (375) mm, max. Drehdurchmesser Ø460 mm, Schwingdurchmesser über Bett 610 mm | – | Südkorea |
| Vertikales Drehzentrum | HWACHEON VT-650 | – | Futtergröße 457 mm, max. Drehdurchmesser Ø800 mm, Schwingdurchmesser über Bett 900 mm, Y-Achse 250 | – | Südkorea |
| Vertikales Drehzentrum (Flachführungen) | HWACHEON VT-950+ | – | Futtergröße 610 mm, max. Drehdurchmesser Ø950 mm, Schwingdurchmesser über Bett 1.100 mm, | – | Südkorea |
| Vertikales Drehzentrum (Flachführungen) | HWACHEON VT-1150+ | – | Futtergröße 1.016 mm, max. Drehdurchmesser Ø1.150 mm, Schwingdurchmesser über Bett 1.350 mm, | – | Südkorea |
| Karusseldrehmaschine / vertikales Drehzentrum für Schwerzerspanung | HWACHEON VT-2000 | – | 75/60 kW Antrieb, 49.836 Nm Drehmoment, Fräsen 3.000 U/min, Stoßen 1.000 mm Hub, 14-Werkzeug-Magazin | – | Südkorea |
| CNC-Universal-Drehmaschine (Linearführungen) | HWACHEON CUTEX-180 | – | Futtergröße 155–200 mm, max. überdrehbarer Durchmesser 350 mm, Schwingdurchmesser über Bett 700 mm, | – | Showroom Bochum / Südkorea |
| Horizontale Drehmaschine mit Flachführungen | HWACHEON Hi-TECH 200 | – | Futtergröße 200–250 mm, max. überdrehbarer Durchmesser 350 mm, Schwingdurchmesser über Bett 500 mm, | – | Südkorea |
| Horizontale Drehmaschine mit Flachführungen | HWACHEON Hi-TECH 230 | – | Futtergröße 200–250 mm, max. überdrehbarer Durchmesser 400–425 mm, Schwingdurchmesser über Bett 690 | – | Südkorea / Lager |
| Horizontale Drehmaschine mit Flachführungen | HWACHEON Hi-TECH 450 | – | Futtergröße 250–380 mm, max. überdrehbarer Durchmesser 420–500 mm, Schwingdurchmesser über Bett 700 | – | Südkorea |
| Horizontale Drehmaschine mit Flachführungen | HWACHEON Hi-TECH 550 | – | Futtergröße 375–457 mm, max. überdrehbarer Durchmesser 590 mm, Schwingdurchmesser über Bett 800 mm, | – | Südkorea |
| Horizontale Drehmaschine mit Flachführungen | HWACHEON Hi-TECH 700 | – | Futtergröße Ø600 mm, Schwingdurchmesser über Bett 900 mm, Spindel 37/30 oder 45/35 kW | – | Südkorea |
| Horizontale Drehmaschine mit Flachführungen | HWACHEON Hi-TECH 850 | – | Futtergröße 810 mm, max. überdrehbarer Durchmesser 920 mm, Schwingdurchmesser über Bett 1.050 mm, | – | Südkorea |
| Big-Bore-Drehmaschine (Röhrenbearbeitung) | HWACHEON Hi-TECH 550BB | – | Spindeldurchlass 180 mm, Futtergröße 470 mm, max. überdrehbarer Durchmesser 590 mm, | – | Südkorea |
| Big-Bore-Drehmaschine (Röhrenbearbeitung) | HWACHEON Hi-TECH 700BB / BB+ | – | Spindeldurchlass bis 370 mm, Futtergröße 470–630 mm, max. überdrehbarer Durchmesser 680 mm, | – | Südkorea |
| Big-Bore-Drehmaschine (Röhrenbearbeitung) | HWACHEON Hi-TECH 850BB / BB+ | – | Spindeldurchlass bis 370 mm, Futtergröße 630–850 mm, max. überdrehbarer Durchmesser 920 mm, | – | Südkorea |
| Frontdoppelspindel-Drehmaschine | HWACHEON TTC-10 | – | Futtergröße 250 mm, max. überdrehbarer Durchmesser 400 mm, Schwingdurchmesser über Bett 500 mm, | – | Südkorea |
| Tapping-Center / Hochgeschwindigkeits-Fräsmaschine mit schwenkbarem Doppeltisch | HWACHEON HIT-360D | – | Verfahrwege X/Y/Z 520/360/300 mm, Tisch 2 x 650 x 400 mm, Werkzeugaufnahme BBT-30, Span-zu-Span 1,6 | – | Südkorea |
| Tapping-Center / Hochgeschwindigkeits-Fräsmaschine | HWACHEON HiT-400 (L) | – | Verfahrwege X/Y/Z 520/400/300 mm (HiT-400L: 700/400/300 mm), Tisch 600 x 400 mm (HiT-400L: 800 x | – | Südkorea |
| Portalfräsmaschine | HWACHEON SIRIUS-1350 | – | Verfahrwege X/Y/Z 2550/1350/750 mm, Tisch 2.800 x 1.250 mm, BBT-50 | – | Südkorea |
| Portalfräsmaschine | HWACHEON SIRIUS-1750 | – | Verfahrwege X/Y/Z 3000/1750/800 mm, Tisch 3.200 x 1.750 mm (erweiterbar bis 4.200 x 1.750 mm), | – | Südkorea |
| Portalfräsmaschine | HWACHEON SIRIUS-2500 | – | Verfahrwege X/Y/Z 3100/2300/900 mm, Tisch 3.300 x 2.000 mm (erweiterbar bis 4.200 x 2.000 mm), | – | Südkorea |
| HSC-Bearbeitungszentrum | HWACHEON SIRIUS-UM | – | Tisch 850 x 500 mm, max. Belastung 800 kg, Spindeln 20.000–32.000 U/min, 8-Tonnen-Gussbett | – | Südkorea |
| HSC-Bearbeitungszentrum | HWACHEON SIRIUS-UL+ | – | Verfahrwege X/Y/Z 1050/600/550 mm, Tisch 1.200 x 600 mm, BBT-40 (HSK-A63), 12-Tonnen-Gussbett | – | Südkorea |
| HSC-Bearbeitungszentrum | HWACHEON SIRIUS-UX | – | Verfahrwege X/Y/Z 1500/750/650 mm, Tisch 1.650 x 750 mm, BBT-50 | – | Südkorea |
| 5-Achsen-Bearbeitungszentrum (Lager-/Vorführmaschine) | HWACHEON D2-5AX 12k14k (Fanuc 31i) | – | Rundtisch 500 mm, Frässpindel 12.000 U/min (37 kW) oder 14.000 U/min Built-In (37/22 kW), BBT-40, | – | Showroom Bochum |
Zusatzleistungen
Historie
- 1945
Gründung des Mutterkonzerns Hwacheon in Südkorea; ältester südkoreanischer Werkzeugmaschinenhersteller.
- 2015
Start des Direktvertriebs in Deutschland mit direktem Kundenkontakt und eigenem Service.
