Fertigung von Hydraulikventilen bis 360 bar sowie CNC-Lohnfertigung Drehen und Fräsen in Illmensee
Hydro-Link GmbH
Illmensee, DeutschlandNeu auf Amplifa
Hydraulik und Metallzerspanung aus Illmensee

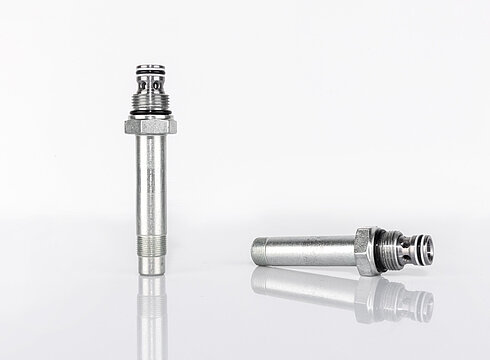

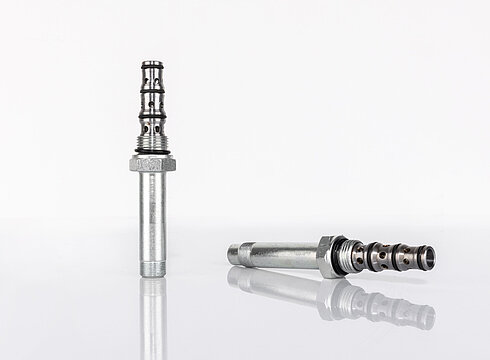

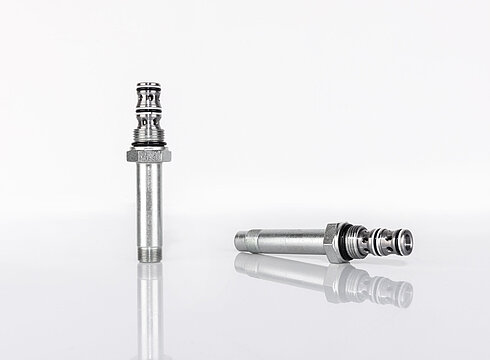

Die Hydro-Link GmbH wurde 1982 von Anton Link in Illmensee gegründet und entwickelt, produziert und vertreibt hydraulische und pneumatische Einschraubventile. Der Fokus liegt auf sitzdichtenden und Schieberventilen im Hochdrucksektor mit Betriebsdrücken bis 360 bar, vorwiegend 2/2-, 3/2- und 4/2-Wege-Ventilen als Cartridge Valves. Sämtliche Ventile durchlaufen vor Auslieferung eine vollständige Funktions- und Dichtheitsprüfung auf einem eigenen Hydraulikprüfstand. Neben der Ventilfertigung bietet das Unternehmen Lohnfertigung im Bereich Drehen (bis 9-Achsen, Stangendurchmesser bis 51 mm, Futterteile bis 300 mm) und Fräsen (bis 5-Achsen, max. 500 mm Durchmesser x 350 mm Höhe) an, ergänzt durch Zusägen, Hohnen, Schwingschleifen, Entgraten und Teilereinigung. Weitere Produkte sind Tretlager für die Fahrradindustrie sowie der patentierte Breitpunktmeißel BM5 ("Kralle") für die Steinbearbeitung. Die Bauteile werden branchenübergreifend im Maschinenbau, in der Mobilhydraulik, Medizintechnik und Fahrradindustrie eingesetzt.
- Standort
- Illmensee
- Verfahren
- Drehen (Lohnfertigung, bis zu 9-Achsen), Fräsen (Lohnfertigung, bis zu 5-Achsen), Vollautomatisches Zusägen von Teilen, Honenausbauen / Hohnen von genauen Bohrungen, Schwingschleifen für Entgrat- und Polierarbeiten, Reinigen von Teilen, automatisiert oder manuell, Entwicklung und Herstellung von hydraulischen und pneumatischen Einschraubventilen (Sitz- und, 100 % Funktions- und Dichtheitsprüfung auf Hydraulikprüfstand
- Werkstoffe
- X10CrNiS189 (Hohlwelle Tretlager), Titanlegierung Ti6Al4V (Titanwelle Tretlager), Hartmetall (Meißelspitzen Breitpunktmeißel), Mineralöl nach DIN 51524 (Druckflüssigkeit Ventile), Edelstahl X10CrNiS189, Titanlegierung Ti6Al4V, Hartmetall, Mineralöl nach DIN 51524
- Zertifikate
- 100 % Funktions- und Dichtheitsprüfung
- Gegründet
- 1982
- Branchen
- Maschinenbau, Mobilhydraulik, Fahrradindustrie, Medizintechnik, Steinbearbeitung/Bau
- 01
Zusägen
- 02
CNC-Drehen (bis 9-Achsen)
- 03
CNC-Fräsen (bis 5-Achsen)
- 04
Hohnen
- 05
Schwingschleifen/Entgraten
- 06
Reinigen
- 07
Montage
- 08
Funktions- und Dichtheitsprüfung
Werkstoffe und Verfahren
Edelstahl X10CrNiS189

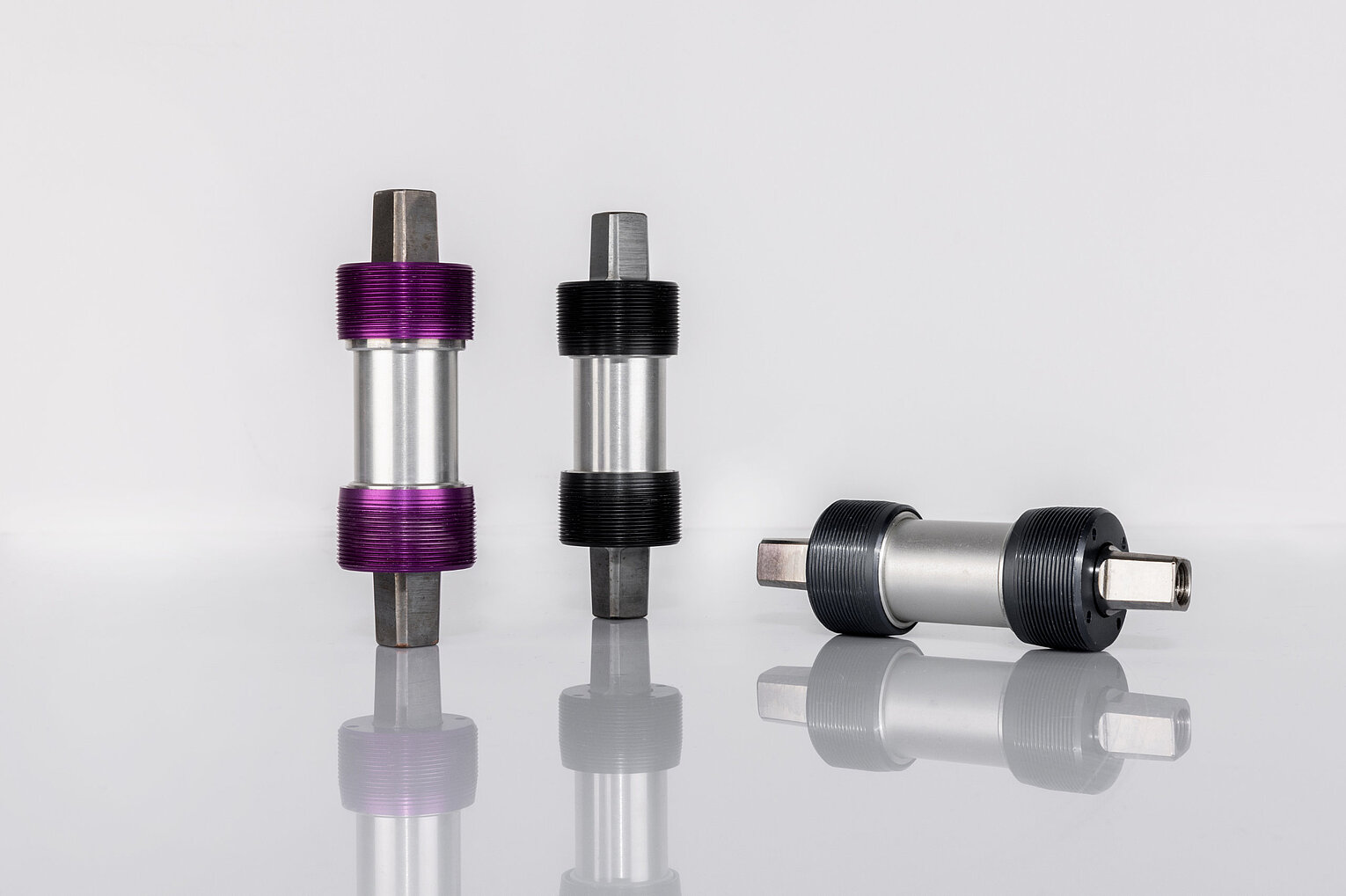

Hohlwelle der Tretlager mit hoher Festigkeit.
Titanlegierung Ti6Al4V
Optional aufpreispflichtige Titanwelle für Tretlager mit reduziertem Gesamtgewicht.
Hartmetall

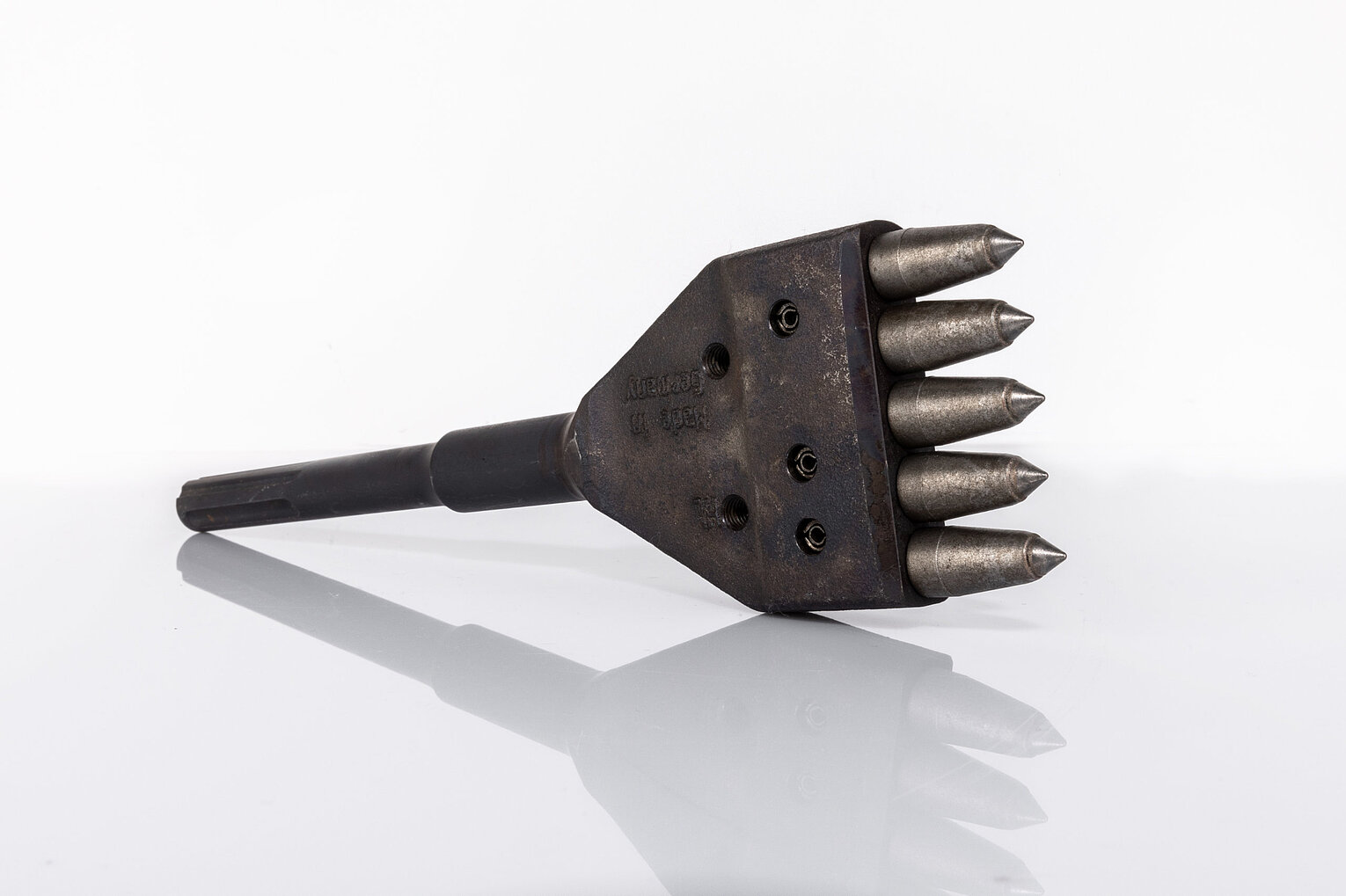

Eingelötete Meißelspitzen des Breitpunktmeißels BM5 für die Steinbearbeitung.
Mineralöl nach DIN 51524
Druckflüssigkeit für die Hydraulikventile, andere Medien auf Anfrage.

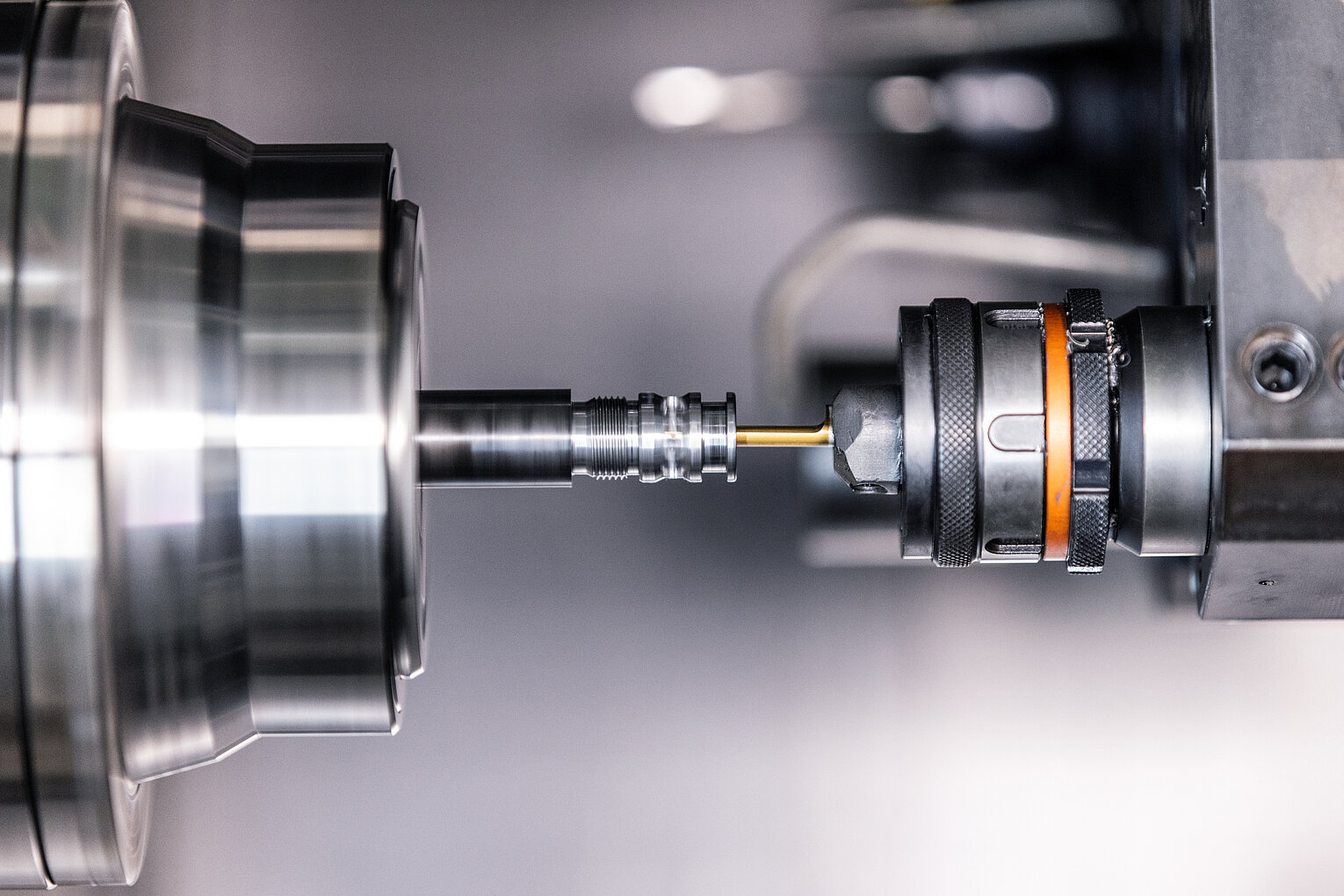

CNC-Drehen bis 9-Achsen
Stangendurchmesser bis 51 mm vollautomatisiert, Futterteile bis 300 mm Durchmesser, Komplettbearbeitung mit angetriebenen Werkzeugen.

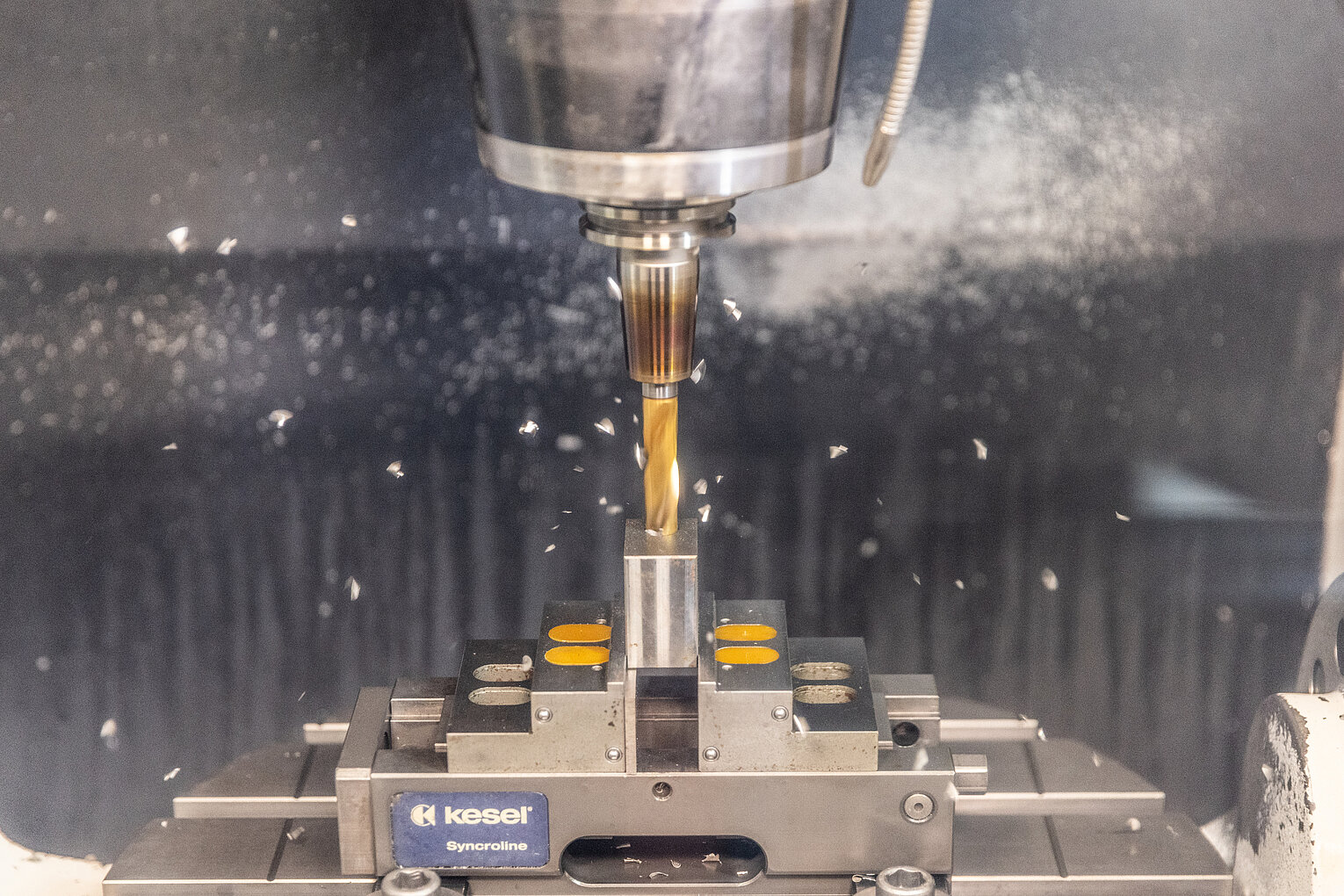

CNC-Fräsen bis 5-Achsen
Max. Abmessung 500 mm Durchmesser x 350 mm Höhe, vom Einzelteil bis mittlere Serien.
Hohnen
Ausbauen genauer Bohrungen.
Schwingschleifen
Entgrat- und Polierarbeiten an gefertigten Teilen.
Standorte
Illmensee
DEFirmensitz und Produktion
- Losgröße
- Einzelteil bis Großserie
- Werkstoffe
- Edelstahl, Titan, diverse Metalle
- Mazak Hyper Quadrex 100 MSY (9-Achsen Drehmaschine)
- Mazak Super Quick Turn 10 MS (4-Achsen Drehmaschine, 2 Stück)
- Mazak Quick Turn 8 N (2-Achsen mit Reitstock)
- Mazak Quick Turn 8 G M/C (2-Achsen Drehmaschine)
- Mazak Variaxis J-500 (5-Achs-Fräsmaschine)
- Mazak VTC-41 (3-Achs-Fräsmaschine)
- Hydraulikprüfstand für Funktions- und Dichtheitsprüfung

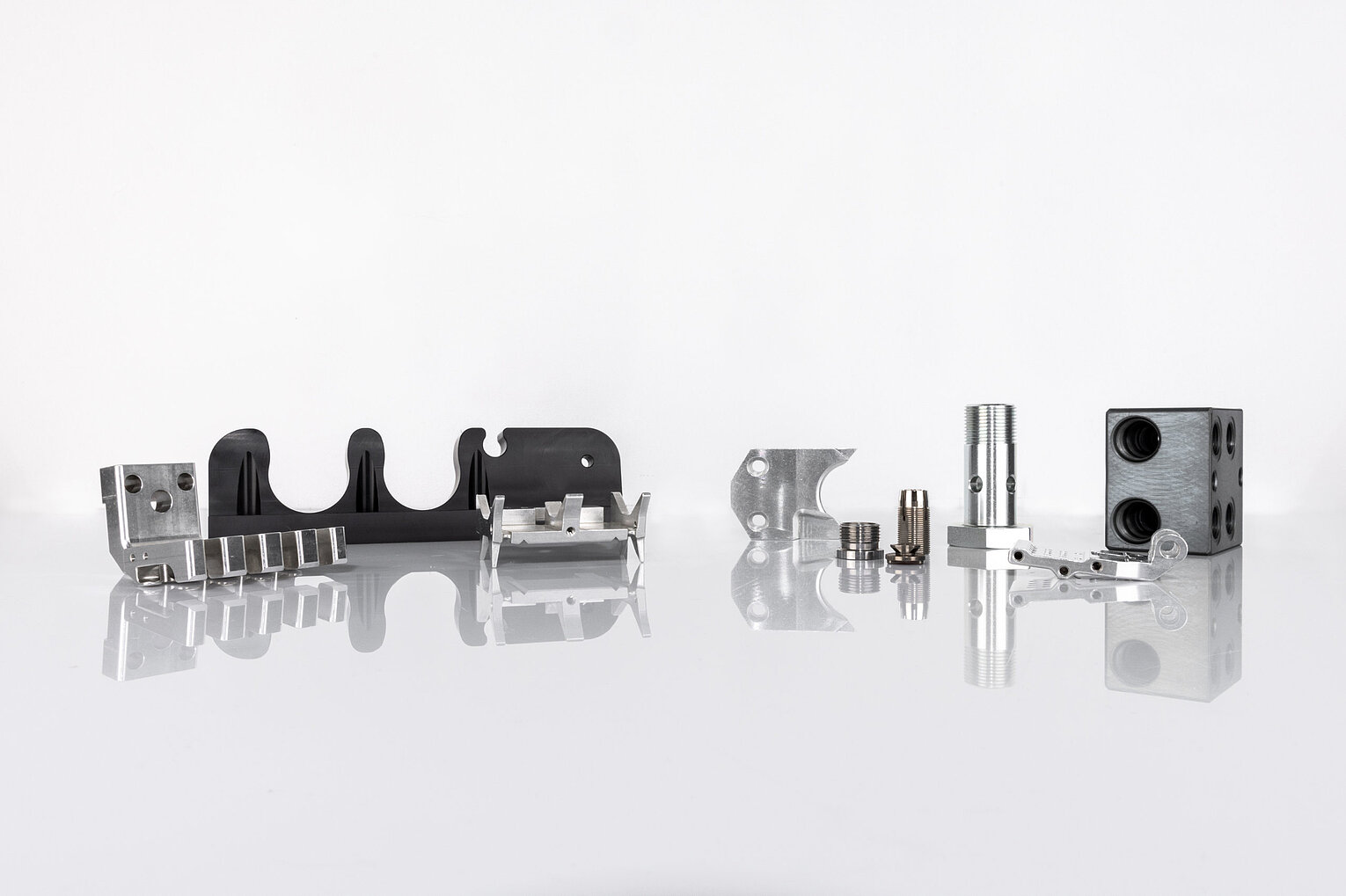

Bauteile und Produkte

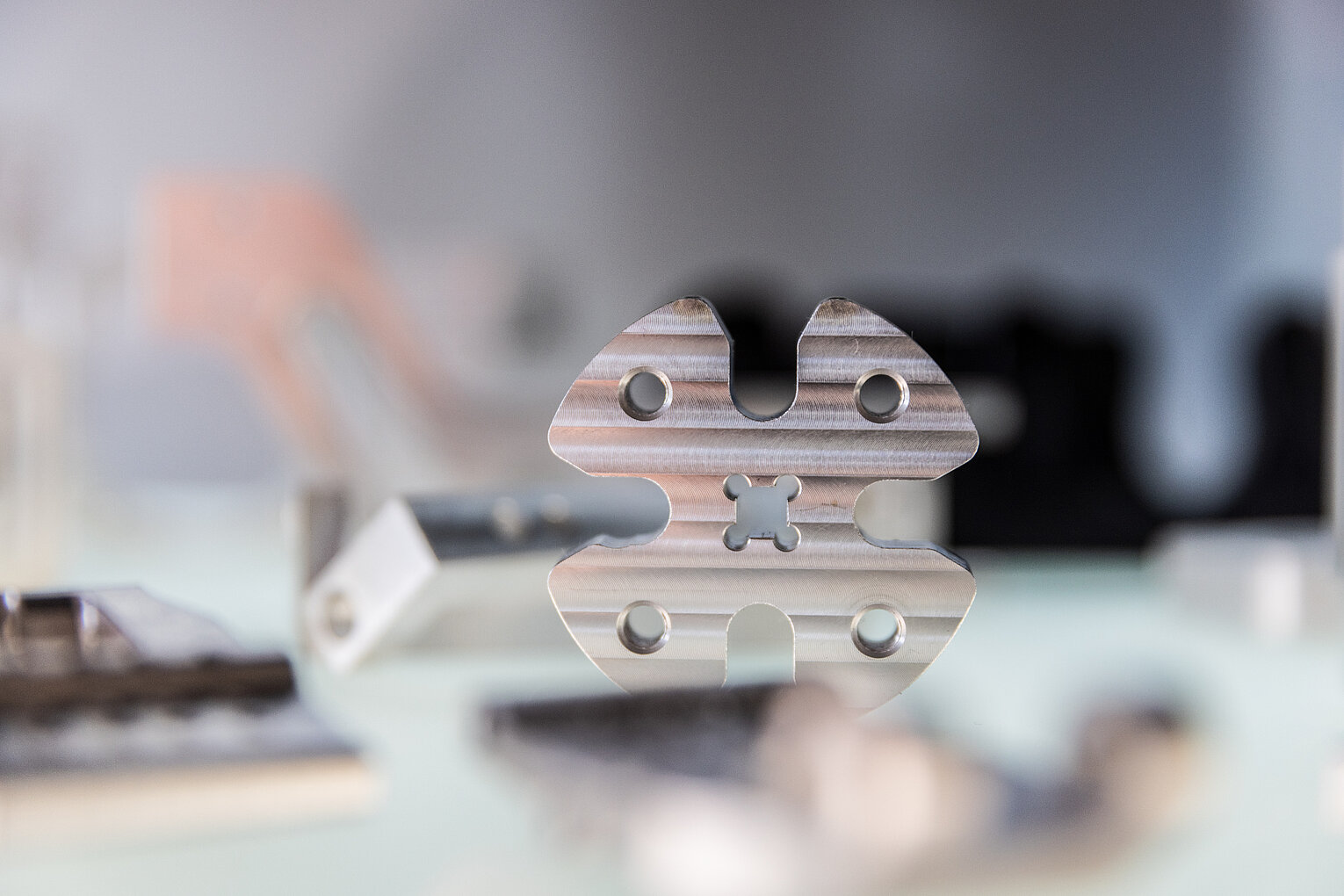

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Drehen (Lohnfertigung, bis zu 9-Achsen)Zerspanung | – | Stangendurchmesser bis 51 mm | Einzelteil bis Großserie | Einzelteil – Großserie | – |
| Fräsen (Lohnfertigung, bis zu 5-Achsen)Zerspanung | – | 500 mm Durchmesser (5-Achs) × 350 mm Höhe | Einzelteil bis mittlere Serien | Einzelteil – mittlere Serien | – |
| Vollautomatisches Zusägen von TeilenZerspanung | – | – | – | – | – |
| Honenausbauen / Hohnen von genauen BohrungenZerspanung | – | – | – | – | – |
| Schwingschleifen für Entgrat- und PolierarbeitenOberfläche | – | – | – | – | – |
| Reinigen von Teilen, automatisiert oder manuellOberfläche | – | – | – | – | – |
| Entwicklung und Herstellung von hydraulischen und pneumatischen Einschraubventilen (Sitz- undMontage | – | – | – | – | – |
| 100 % Funktions- und Dichtheitsprüfung auf HydraulikprüfstandPrüfung | – | – | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Drehmaschine mit 9-Achsen | Mazak Hyper Quadrex 100 MSY | 1 | Stangendurchmesser bis 51 mm; Futterteile bis 300 mm Durchmesser | – | Illmensee |
| Drehmaschine mit 4-Achsen | Mazak Super Quick Turn 10 MS | 2 | – | – | Illmensee |
| Drehmaschine (2-Achsen mit Reitstock) | Mazak Quick Turn 8 N | 1 | – | – | Illmensee |
| Drehmaschine (2-Achsen) | Mazak Quick Turn 8 G M/C | 1 | – | – | Illmensee |
| 5-Achs-Fräsmaschine | Mazak Variaxis J-500 | 1 | max. Abmessung 5-Achs 500 mm Durchmesser x 350 mm Höhe | – | Illmensee |
| 3-Achs-Fräsmaschine | Mazak VTC-41 | 1 | – | – | Illmensee |
| Hydraulikprüfstand für Funktions- und Dichtheitsprüfung | – | – | – | – | Illmensee |
Zusatzleistungen
Qualitätssicherung

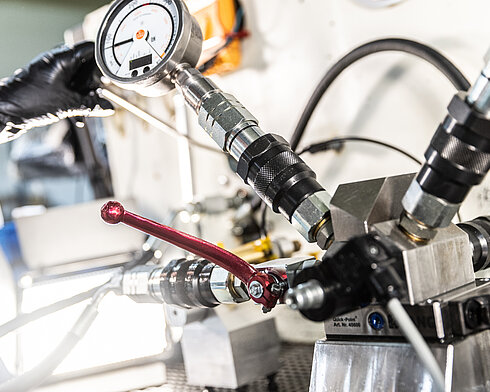

Sämtliche Ventile werden vor dem Verlassen des Hauses einem kompletten Funktions- und Dichtheitsprüflauf auf einem Hydraulikprüfstand unterzogen.
| Nachweis | Illmensee |
|---|---|
| 100 % Funktions- und Dichtheitsprüfung |
Firmenhistorie
- 1982
Gründung der Hydro-Link GmbH in Illmensee durch Anton Link, der das Unternehmen bis 2002 leitete.
- 2002
Ende der Geschäftsführung von Anton Link.
