Hersteller hochpersonalisierter 5-Achs-Bearbeitungszentren und Multitasking-Maschinen (Fräsen/Drehen) für Großbauteile.
IBARMIA INNOVATEK, S.A.
Azkoitia (Gipuzkoa, ES) · Qingdao (CN) · Shanghai (CN)Neu auf Amplifa
Über IBARMIA
IBARMIA ist ein im Baskenland (Azkoitia, Gipuzkoa) ansässiger Hersteller von CNC-Bearbeitungszentren mit beweglichem Ständer sowie 5-Achs-Multitasking-Maschinen, die Fräsen und Drehen in einer Aufspannung kombinieren (Multiprocess). Die hochpersonalisierten Maschinen werden an Kundenanforderungen angepasst und decken Werkstücke von kleineren Bauteilen bis zu Großringen mit Ø 6000 mm und 15 t ab; für zirkulare Werkstücke werden Bohr-Fräszentren bis Ø 8500 mm angeboten. Das Portfolio umfasst die Serien Z (beweglicher Ständer, u. a. ZVH, ZLS, ZLV, ZMS), T (5-Achs-Multitasking, u. a. THC, THR) sowie Bohrzentren für Großringe (PDV, PDH, CLD). Automatisierungslösungen wie Pallet Pool, Palettenwechsel und Werkstückhandhabung, Teleservice mit Remote-Support, Sondermaschinen sowie Digitalisierungs- und Industrie-4.0-Integration ergänzen das Angebot. Referenzkunden stammen unter anderem aus Luft- und Raumfahrt, Eisenbahn, Bergbau, Öl & Gas, Windenergie und Werkzeugbau; die Vertriebs- und Servicenetze deckt ein weltweites Partnernetz ab, darunter eine Fertigungsgesellschaft in Qingdao (China) und ein Vertriebsbüro in Shanghai.
- Standort
- Azkoitia (Gipuzkoa)
- Verfahren
- CNC-Fräsen (5-Achs-Mehrfachbearbeitung: Fräsen und Drehen), Drehen/Fräsen kombiniert (Multiprocess, Turn-Mill), Bohren großer Ringbauteile bis Ø6000 mm, Hochpersonalisierte Sondermaschinen / kundenspezifische Anpassung, Automation (Pallet Pool, Rotopalet, Pallet-Wechselsysteme), Teleservice / Remote-Monitoring, IBARMIA SERVICE POINT (Leistungsgarantie und Produktivität), Garantieerweiterung / Premium-Support
- Werkstoffe
- Bearbeitungszentren mit beweglichem Ständer, 5-Achs-Multitasking-Bearbeitungszentren, Bohrzentren für Großringe, Bohr-Fräszentrum für Großringe, Turn-Mill-Technologie, Pallet Pool & Handhabung
- Zertifikate
- BIKAIN (akkreditiert Einsatz und Verwaltung des Baskischen im Unternehmen), BIKAIN (Baskisch-Zertifizierung)
- Gegründet
- 1953
- Branchen
- Luft- und Raumfahrt, Eisenbahn (inkl. Elektromobilität Schiene), Bergbau, Öl & Gas / Kompressoren, Windenergie (Offshore), Textilmaschinen
- 01
Engineering und Konstruktion kundenspezifischer Maschinen
- 02
Fertigung der Maschinenkomponenten
- 03
Montage der Bearbeitungszentren
- 04
Integration von Automatisierung (Pallet Pool, Robotik)
- 05
Inbetriebnahme, Teleservice und Lebenszyklus-Support (IBARMIA SERVICE POINT).
Maschinen & Technologien
Bearbeitungszentren mit beweglichem Ständer
Plattform für flexibles 5-Achs- und 5-Seiten-Bearbeiten von Großbauteilen mit individuellen Konfigurationen (EXTREME, STAR, MULTIPROCESS).
5-Achs-Multitasking-Bearbeitungszentren
Kombination von Fräsen und Drehen in einer Aufspannung für hochkomplexe Bauteile, u. a. Radial- und Tischmaschinen (THC, THR).
Bohrzentren für Großringe
Hochproduktive Bohr- und Fräsbearbeitung von Ringen bis Ø 6000 mm und 15 t mit Doppelspindelköpfen.
Bohr-Fräszentrum für Großringe
Komplettbearbeitung zirkularer Werkstücke bis Ø 8500 mm in einer einzigen Aufspannung.
Turn-Mill-Technologie
Kombination horizontaler und vertikaler Dreh-/Fräsbearbeitung mit bis zu 5 kontinuierlichen Achsen in einer Maschine.
Pallet Pool & Handhabung
Palettenverwaltung, Werkstück- und Werkzeugwechsel für autonome Produktion und automatisierte Zellen.
Standorte
Azkoitia
ESZentrale / Fertigung (IBARMIA INNOVATEK)
- 5-Achs-Bearbeitungszentren (eigene Fertigung)
- Multitasking-Maschinen (Turn-Mill)
- Bohrzentren für Großringe
- Pallet-Pool-Automatisierung
Qingdao
CNFertigungsgesellschaft (Shandong Ibarmia CNC Machine Manufacturing Co., Ltd.)
Shanghai
CNVertriebsbüro
Maschinenlösungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (5-Achs-Mehrfachbearbeitung: Fräsen und Drehen)Zerspanung | – | – | – | – | – |
| Drehen/Fräsen kombiniert (Multiprocess, Turn-Mill)Zerspanung | – | – | – | – | – |
| Bohren großer Ringbauteile bis Ø6000 mmZerspanung | – | – | 15 t | – | – |
27 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum (Multitasking Fräsen/Drehen) | IBARMIA ZVH 55/L1600 MULTIPROCESS | – | Tisch 500 rpm, Spannfutter ø1400 mm, Werkstücke bis ø1500 mm, Frässpindelekopf B-Achse HSK-100, 700 | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZLS5_50.11 EXTREME | – | X 5000 mm, Y 1100 mm (+250 mm Werkzeugwechsel), Z 1100 mm, B-Kopf ±120°, HSK-A100 bis 12.000 rpm, | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZLV5_90.10 EXTREME | – | Verfahrwege 9000 x 1000 x 950 mm, SK50-Spindel 84 kW, 452 Nm, 12.000 rpm, zwei Trunnions 4100 mm, | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZMS4_40.06 EXTREME | – | 4000 x 600 x 800 mm, B-Kopf ±120°, SK40 46 kW, 200 Nm, 12.000 rpm, 50 Werkzeuge | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA STAR 3000 Nueva Generación | – | 3000 x 800 x 800 mm, B-Kopf ±120°, Drehtisch bis Ø1100 mm, Tisch 3600 x 850 mm, 1500 kg/m², SK40 46 | – | – |
| Bearbeitungszentrum mit Pallet-Pool-Automatisierung | IBARMIA ZMS4_15.08 EXTREME automatisiert | – | 1500 x 800 x 800 mm, Kopf ±115°, 30 kW, 15.000 rpm, HSK A63, 150 Werkzeugplätze, 6 Paletten 500 x | – | – |
| Multiprozess-Bearbeitungszentrum | IBARMIA ZLS5_50.11 MULTIPROCESS | – | X 5000 mm, Kopf ±115°, HSK A100 bis 12.000 rpm, Innenkühlung 70 bar, 132 Werkzeugplätze | – | – |
| Bearbeitungszentrum | IBARMIA ZLS5_70.08 EXTREME | – | X 7000 mm, Y 800 mm (+250 mm), Z 1100 mm, Kopf ±115°, HSK A100 84 kW, 452 Nm, 30–12.000 rpm, 134 | – | – |
| 5-Achs-Bearbeitungszentrum | IBARMIA THC 22P EXTREME | – | X 2200 mm, Y 1600 mm, Z 1700 mm (+200 mm), B-Achse -15°/+195°, HSK A100 48 kW/74 kW, 300 Nm, | – | – |
| 5-Achs-Multitasking-Bearbeitungszentrum | IBARMIA THR16 GEN2 MULTIPROCESS | – | X 1600 mm, Y 1750 mm, Z 1200 mm, Schwenken bis Ø1600 mm, Spindel 12.000 rpm, 84 kW, Divisor 6000 | – | – |

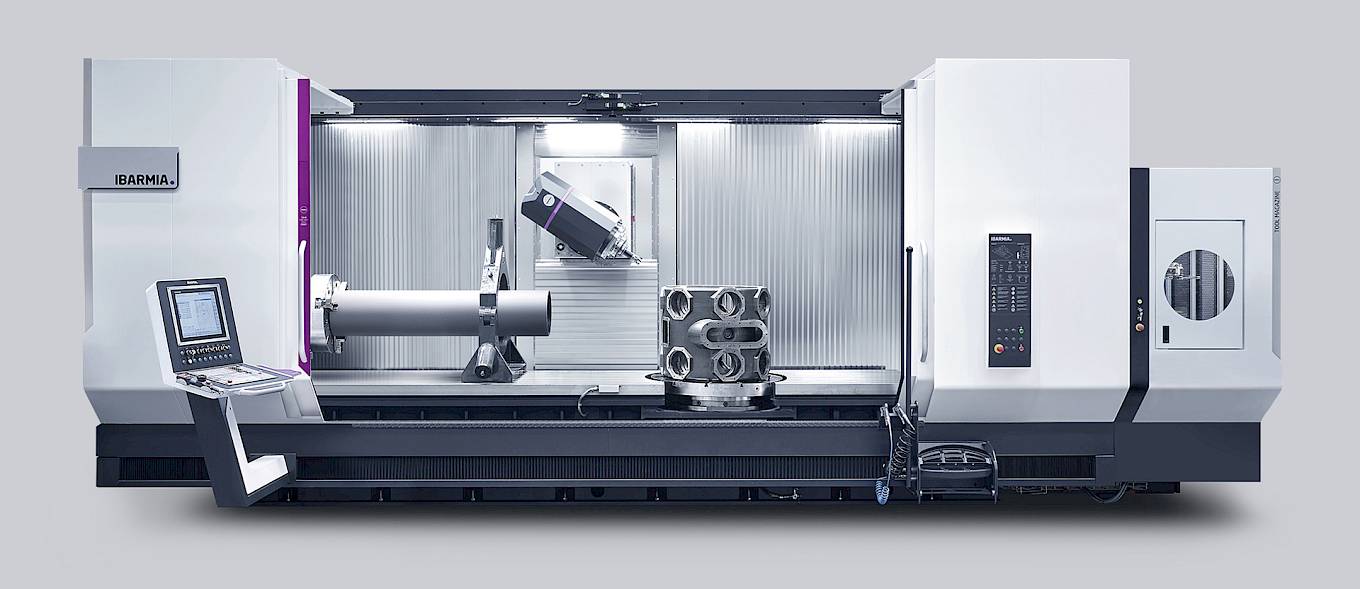

| 5-Achs-Bearbeitungszentrum (Multitasking) | IBARMIA ZVH45/L3000 GEN6 | – | 3000 mm X, 800 mm Y, 800 mm Z, 5-Achs-Kopf ±115°, 224 Werkzeugplätze | – | – |
| 5-Achs-Bearbeitungszentrum | IBARMIA THR 16P EXTREME | – | Bearbeitung 5 Achsen auf Werkstücken bis ø1600 mm und 2000 kg, HSK-100 Doppelleitung, bis 12.000 rpm | – | – |
| Bohrzentrum für Großringe | IBARMIA PDV D6000 | – | Ringe bis ø6000 mm, 15 t, zwei Hochdrehmoment-Spindelköpfe, Drehbett großer Kapazität | – | – |
| Bohrzentrum für Großringe | IBARMIA PDH 50 D5500 | – | Ringe bis ø5500 mm, 15 t, zwei B-Köpfe (+/-90°), 2x73 kW (S6) | – | – |
| 5-Achs-Bearbeitungszentrum | IBARMIA THC 12P EXTREME / THC 12 MULTIPROCESS | – | Spindel 84 kW, 12.000 rpm (Kessler V400 V2 452 Nm), Rotopalette, 120 Werkzeuge, Tischlast bis 2.500 | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZVH 48/L3000 EXTREME | – | Drehtisch mit großem Durchmesser 1800 mm | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZVH 58/L7000 EXTREME | – | 7 m Tischlänge, 24 Zero-Points, automatischer Spindelkopf-Wechsel, B-Kopf | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZVH 40/L5000 EXTREME | – | Smart Tables mit Zero-Points, Wechsel Spannbacken/Lünetten/Teiler/Gegenhalter | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZVH 45/L3000 STAR | – | – | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZVH 60/L6000 MULTIPROCESS | – | horizontal/vertikaler Drehen/Fräsen, bis 5 kontinuierliche Achsen | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZVH 60/L4000 MULTIPROCESS | – | – | – | – |
| Bearbeitungszentrum mit beweglichem Ständer | IBARMIA ZVH 55/L6000 EXTREME | – | Doppel-Trunnion-Aufspannung, NSM-Pendelbearbeitung | – | – |
| Doppelspalt-Anlage für L-Profile | IBARMIA 2x ZV 55/L6000 EXTREME | – | zwei gegenüberliegende Ständer, automatische Be- und Entladung | – | – |
| Bohrzentrum für Großringe | IBARMIA PDV 50 D5000 | – | – | – | – |
| Bohrzentrum | IBARMIA PDH 50 D5400 | – | – | – | – |
| Torneo-Bohrzentrum | IBARMIA SV 50/D1500 | – | – | – | – |
| Bohr-Fräszentrum für Großringe | IBARMIA CLD 5000 HT | – | Bearbeitung zirkularer Werkstücke bis ø8500 mm in einer Aufspannung | – | – |
Zusatzleistungen
Referenzkunden
Qualität & Zertifizierung
IBARMIA ist mit dem BIKAIN-Zertifikat für Einsatz und Verwaltung des Baskischen im Unternehmen akkreditiert; die Qualität der Maschinen wird durch Präzisionspakete (u. a. thermische Kompensation, volumetrische Laser-Tracker-Kompensation) und Fernüberwachung (Teleservice) abgesichert.
| Nachweis | Azkoitia |
|---|---|
| BIKAIN (Baskisch-Zertifizierung) |
Historie
- 1953
Gründung des Unternehmens (70-jähriges Jubiläum 2023).
- 2022
28 Jahre Zusammenarbeit mit FANUC.
- 2023
70-jähriges Firmenjubiläum; neue Generation der Z-Serie (ZVH) vorgestellt.
- 2024
Kollaborationsabkommen mit MODIG zur Marktstärkung.
- 2025
Gemeinsamer Auftritt mit MODIG auf der EMO Hannover 2025; Erwerb von LiCON durch die Allianz (2026 bestätigt); Erhalt des BIKAIN-Zertifikats.
- 2026
Einführung der neuen Z-Serie Gen6 (ZVH45/L3000); gemeinsamer Auftritt mit MODIG und LiCON auf IMTS und AMB.
