Automatisierungslösungen für die Kunststoffverarbeitung von Metall-Kunststoff-Verbundteilen
IfK Ingenieurbüro für Kunststofftechnik GmbH
BalingenNeu auf Amplifa
Über IfK Automation

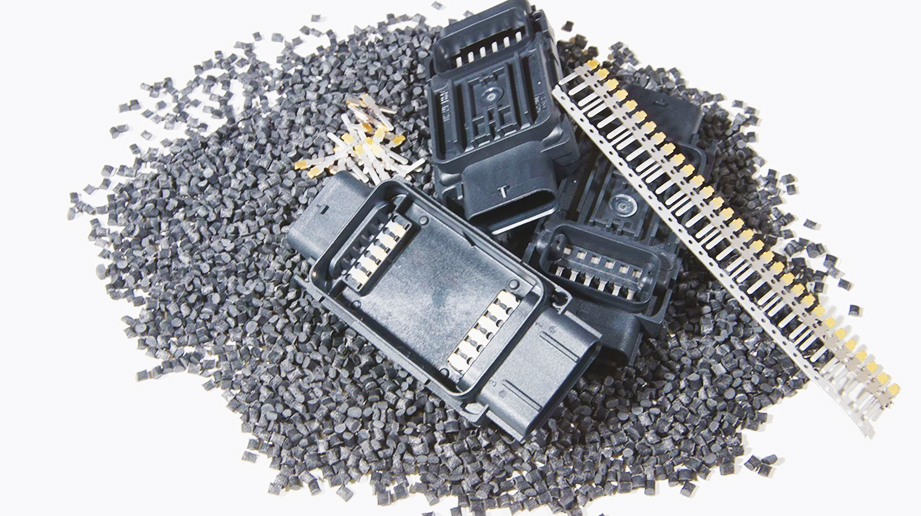

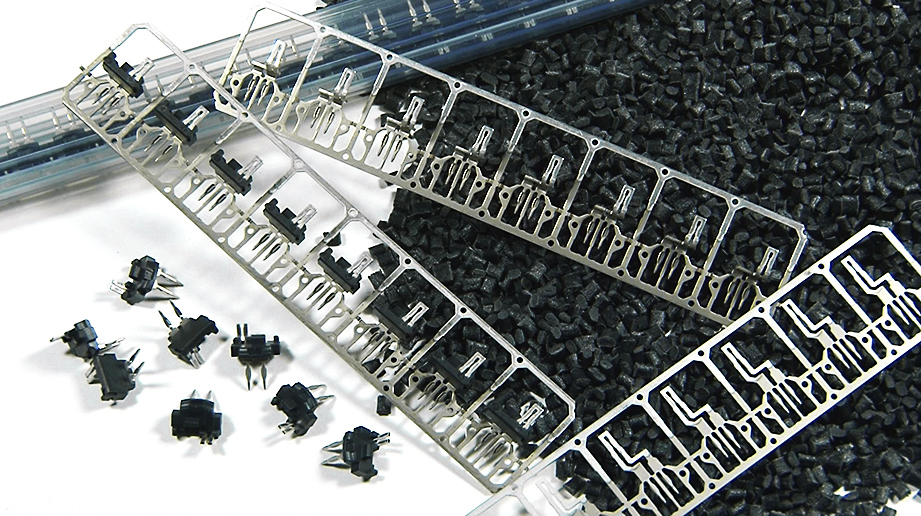

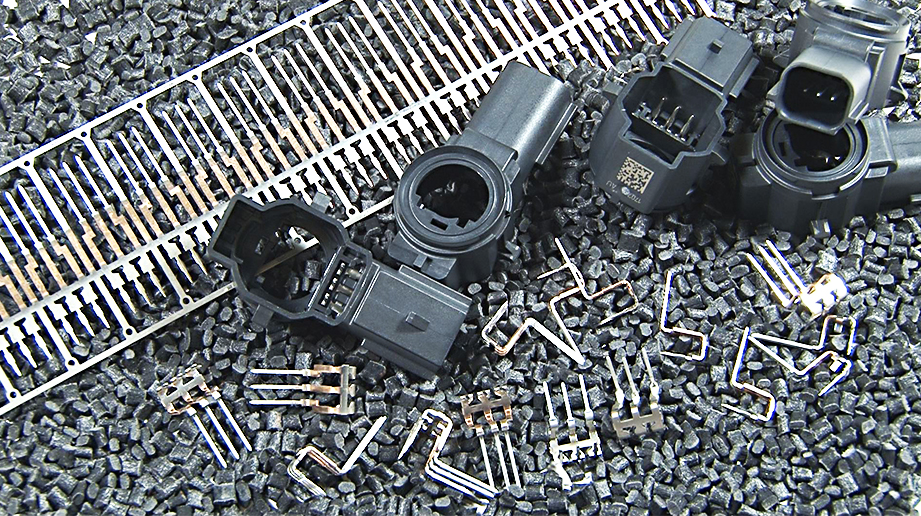

Die IfK Ingenieurbüro für Kunststofftechnik GmbH mit Sitz in Balingen realisiert als Komplettlieferant Automatisierungslösungen für die Kunststoffverarbeitung, insbesondere für die automatisierte Fertigung von Metall-Kunststoff-Verbundteilen. Das Leistungsportfolio umfasst Werkstückträger-Umlaufsysteme, Werkstückträger-Wechsler, Reel-to-Reel-Stanzband-Umspritzanlagen sowie Drehtisch-Automatisierung auf Basis von Rundschalttischsystemen. Die Anlagen werden auf spezifische Kundenbedürfnisse angepasst, umgesetzt und betriebsfertig übergeben; Beratung, Entwicklung, Konstruktion und Service nach dem Anlagenverkauf gehören zum Komplettangebot. Typische Anwendungsbeispiele sind Gehäuse für Abstandssensoren, Wicklungsträger, Gehäuse für Lambdasonden sowie Steckverbinder für Piezosensoren aus PBT-GF30 bzw. Ultramid PA66-GF35 mit umspritzten Metallkontakten. Die Anlagen arbeiten im 3-Schichtbetrieb mit Jahresproduktionen von bis zu 18 Millionen Teilen und integrieren Biege- und Stanzprozesse, Umspritzung, elektrische und optische Fertigteilkontrollen sowie Laserbeschriftung und Heißprägemarkierung. Abnehmer stammen vorwiegend aus der Automobiltechnik und der Kunststoffverarbeitung.
- Standort
- Balingen
- Verfahren
- Automatisierungslösungen für die Kunststoffverarbeitung (Metall-Kunststoff-Verbundteile), Werkstückträger Umlaufsystem mit Spritzgießstation (Umspritzen von Einzelkontakten), Biege-/Stanzprozess (Kontaktgruppen biegen, austrennen, bestücken), Laserbeschriftung (Datamatrix-Code), Prüfvorrichtung / Fertigteilkontrolle (elektrischer Widerstands- und Hochspannungstest,, Werkstückträger-Wechsler mit Umspritzung (Wicklungsträger), Stanzprozess (Austrennen von Kontakten aus Stanzstreifen), Reel-to-Reel Stanzband-Umspritzanlage (Spritzgießen auf Stanzband, 8-fach Werkzeug)
- Werkstoffe
- PBT/GF30, PBT-GF30, Ultramid PA66-GF35, Metall (Stanzstreifen/Kontakte/Jochscheibe), Metall (Stanzband/Kontakte/Jochscheibe), Spritzgießen/Umspritzung
- Zertifikate
- ISO 9001:2015
- Branchen
- Automobiltechnik, Kunststoffverarbeitung, Automobiltechnik/Automobilzulieferer (z. B. Abstandssensoren, Lambdasonden,
- 01
Beratung
- 02
Entwicklung und Konstruktion
- 03
Mechanischer Aufbau und Automation
- 04
Inbetriebnahme
- 05
Betriebsfertige Übergabe
- 06
After-Sales-Service
Werkstoffe und Verfahren
PBT/GF30
Glasfaserverstärktes PBT für Sensorgehäuse und Steckverbinder mit umspritzten Metallkontakten.
Ultramid PA66-GF35

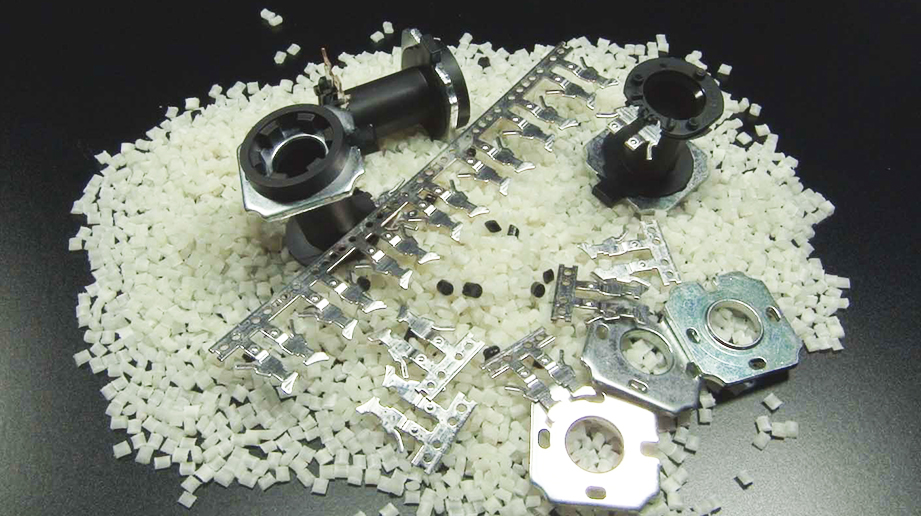

Glasfaserverstärktes Polyamid für Wicklungsträger in der Fahrzeugtechnik.
Metall (Stanzband/Kontakte/Jochscheibe)
Vorgestanzte Stanzstreifen, Kontakte und Jochscheiben werden gebogen, vereinzelt und im Spritzgussprozess umspritzt.
Spritzgießen/Umspritzung
Vertikal-Spritzgießmaschinen mit Mehrfach-Werkzeugen (bis 8-fach) zum Umspritzen von Einlegeteilen.
Standorte
Balingen
DEHauptsitz, Entwicklung und Fertigung
- Werkstoffe
- PBT-GF30, PA66-GF35, Metall (Stanzband)
- Vertikal-Spritzgießmaschine
- Rundschalttisch
- 6-Achs-Roboter
- Scara-Roboter
- Bilderkennungssysteme
- Prüfvorrichtungen
Automatisierte Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Automatisierungslösungen für die Kunststoffverarbeitung (Metall-Kunststoff-Verbundteile)Montage | – | – | – | – | PBT/GF30, Ultramid PA66-GF35, Metall (Kontakte/Jochscheiben aus Stanzstreifen) |

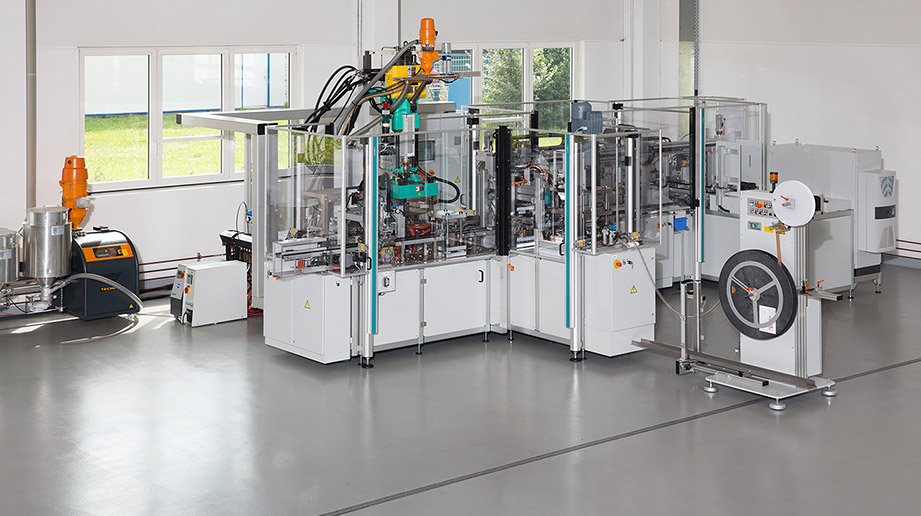

| Werkstückträger Umlaufsystem mit Spritzgießstation (Umspritzen von Einzelkontakten)Kunststoff | – | – | – | Jahresproduktion 5,25 Mio | PBT/GF30, Kontakt-Metall (Stanzstreifen) |
| Biege-/Stanzprozess (Kontaktgruppen biegen, austrennen, bestücken)Umformung | – | – | – | – | Metall (Stanzstreifen/Kontaktgruppen) |
| Laserbeschriftung (Datamatrix-Code)Oberfläche | – | – | – | – | – |
| Prüfvorrichtung / Fertigteilkontrolle (elektrischer Widerstands- und Hochspannungstest,Prüfung | – | – | – | – | – |

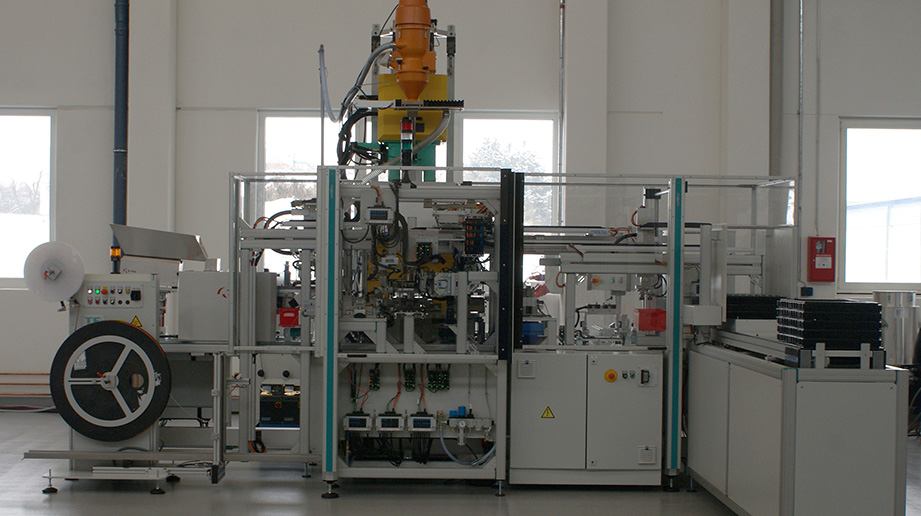

| Werkstückträger-Wechsler mit Umspritzung (Wicklungsträger)Kunststoff | – | – | – | Jahresproduktion 3 Mio (3-Schichtbetrieb | Ultramid PA66-GF35, Metall (Kontakte, Jochscheibe) |
| Stanzprozess (Austrennen von Kontakten aus Stanzstreifen)Umformung | – | – | – | – | Metall (Stanzstreifen) |

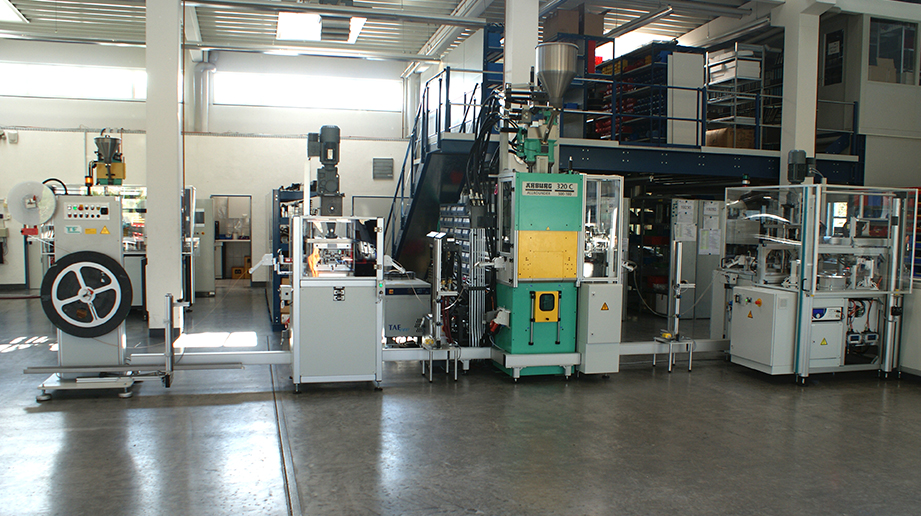

| Reel-to-Reel Stanzband-Umspritzanlage (Spritzgießen auf Stanzband, 8-fach Werkzeug)Kunststoff | – | – | – | Taktzeit 1 sec./Formteil; | PBT/GF30, Metall (Stanzband/Kontaktpaar) |
| Biegen von Kontakten (Z-förmige Kontur, Biegewerkzeug)Umformung | – | – | – | Taktzeit 1 sec. | Metall (Stanzband) |
| Heißprägen (Markierung von Gut-/Schlechtteilen)Oberfläche | – | – | – | – | – |
| Elektrische und optische Fertigteilkontrollen (Durchgangs-, Isolationsprüfung, Bilderkennung)Prüfung | – | – | – | – | – |

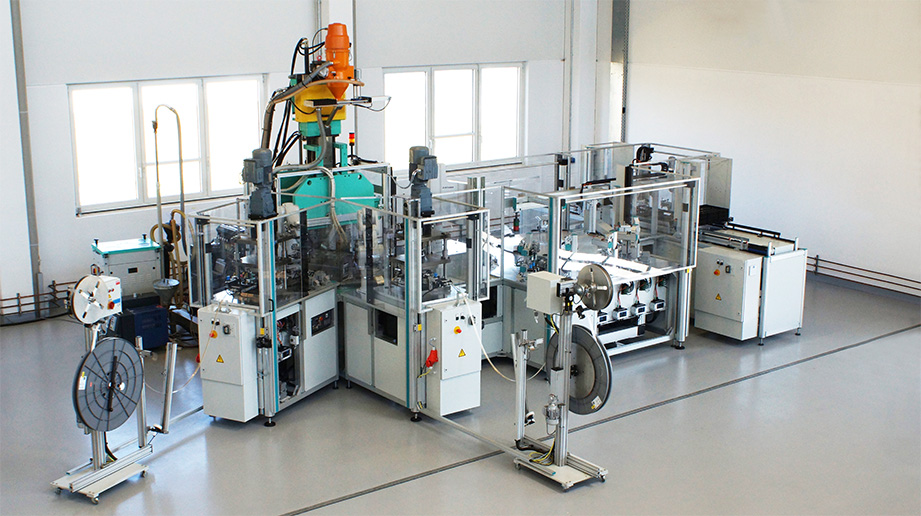

| Drehtisch-/Rundschalttisch-Automatisierung mit Umspritzung (Lambdasonden-Gehäuse)Kunststoff | – | – | – | Taktzeit 22 sec.; Jahresproduktion 3,3 | PBT-GF30, Metall (Kontaktgruppen) |
| Beratung, Entwicklung, Konstruktion und Herstellung von Sondermaschinen und VorrichtungenEngineering | – | – | – | – | – |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Vertikal-Spritzgießmaschine | – | – | – | – | – |
| 6-Achs-Roboter | – | 2 | – | – | – |
| Scara-Roboter | – | – | – | – | – |
| Rundschalttisch | – | – | – | – | – |
Zusatzleistungen
Qualität
Die Fertigungsanlagen integrieren elektrische Widerstands- und Hochspannungstests, Durchgangs- und Isolationsprüfungen sowie optische Bilderkennungssysteme zur vollständigen Fertigteilkontrolle. Das Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert.
| Nachweis | Balingen |
|---|---|
| ISO 9001:2015 |
