Hochpräzise Verzahnungsteile und Beschichtungsanlagen – Antriebs- und Oberflächentechnik seit 1946 aus Straubing.
ILMBERGER Maschinen- und Zahnradfabrik GmbH
StraubingNeu auf Amplifa
Über Ilmberger
Die ILMBERGER Maschinen- und Zahnradfabrik GmbH ist ein 1946 gegründetes Familienunternehmen mit Sitz in Straubing (Bayern). Im Geschäftsbereich Antriebstechnik fertigt das Unternehmen hochpräzise Zahnräder und Antriebskomponenten wie Stirnräder, Kegelräder, Schneckenräder, Wellen, Flansche, Naben und Hohlräder mit Innen- und Außenverzahnung für nahezu alle Bereiche der Industrie. Die gesamte Verzahnungstechnologie – von Abwälzfräsen und Kegelradfräsen über Abwälzstoßen, Hobeln und Räumen bis zum Zahnflankenschleifen – wird in-house ausgeführt, inklusive eigener Härterei mit Mehrzweckkammerofen und Drehherdofen. In der Oberflächentechnik entwickelt und fertigt Ilmberger automatisierte Reifensprühanlagen (Portal-, Karussell- und Robotertechnik) sowie Mehrfachbeschichtungsanlagen für Metall, Kunststoff, Holz, Glas und Kompositwerkstoffe, inklusive Montage und Inbetriebnahme weltweit. Etwa 80 Mitarbeitende produzieren auf rund 10.000 m² in kleinen und mittleren Losgrößen inklusive Prototypen und Sonderanfertigungen. Kernbranchen sind Fahrzeugbau, Getriebe- und Motorenbau, Robotik, Maschinen- und Anlagenbau, Landmaschinenbau sowie die Reifenindustrie.
- Standort
- Straubing
- Verfahren
- Verzahnungsfräsen (Abwälzfräsen Stirnräder gerade/schräg), Kegelradfräsen (Spiral, Gerade, Hypoid, Zerol), Abwälzstoßen (Innen- und Außenverzahnung, gerade/schräg), Hobeln (Verzahnung gerade/schräg), Räumen (Innenprofile, Keil-, Zahn-, Wellenräumen), Zahnflankenschaben (gerade/schräg), Zahnflankenschleifen (Profil- und Wälzschleifen, gerade/schräg), CNC-Drehen (weich und hart)
- Werkstoffe
- Stahl, Kunststoff, Metall, Holz, Glas, Misch- und Kompositwerkstoffe, Edelstahl, Guss
- Zertifikate
- ISO 9001:2015, ISO 9001
- Gegründet
- 1946
- Mitarbeiter
- 80
- Branchen
- Automotive / Fahrzeugbau, Getriebebau, Motorenbau, Maschinen- und Anlagenbau, Robotik / Automatisierungstechnik, Flurfördertechnik
- 01
Konstruktion und Entwicklung
- 02
Sägen / Rohlingfertigung
- 03
CNC-Drehen
- 04
Verzahnen (Fräsen, Stoßen, Hobeln, Räumen)
- 05
Schleifen / Zahnflanken- und Rundschleifen
- 06
Drahterodieren
- 07
Wärmebehandlung (Härterei)
- 08
Läppen / Gleitschleifen / Strahlen / Beschriften
- 09
Qualitätssicherung
- 10
Montage / Verpackung / Lieferung
Werkstoffe & Verfahren
Stahl

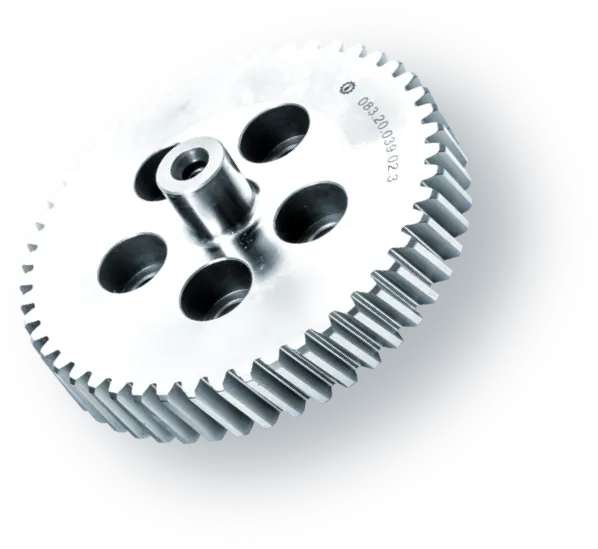

Hauptwerkstoff für Verzahnungsteile, weich und hart bearbeitet sowie im eigenen Haus wärmebehandelt.
Edelstahl
Für korrosionsbeanspruchte Dreh- und Frästeile auf CNC-Maschinen.
Guss
Für Zahnräder, Naben und Gehäusekomponenten in Dreh- und Fräsbearbeitung.
Aluminium
Für Leichtbau-Antriebskomponenten in Dreh- und Fräsbearbeitung.
Messing
Für Gleit- und Antriebskomponenten auf CNC-Dreh- und Fräsmaschinen.
Kunststoff

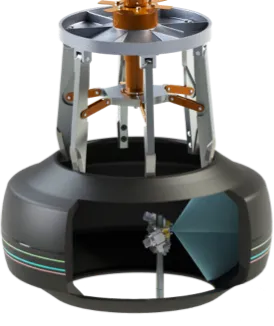

Beschichtungsmaterial für Anlagen der Oberflächentechnik (Mehrfachbeschichtung).
Standorte
Straubing
DEHauptsitz, Produktion Antriebstechnik und Oberflächentechnik, Härterei, Montage
- Stückgewicht / Größe
- Verzahnungsteile bis Ø ca. 600 mm
- Losgröße
- Prototypen, Einzel-, Klein- und Mittelserien
- Werkstoffe
- Stahl, Edelstahl, Guss, Aluminium, Messing
- Gleason Verzahnungsmaschinen 104/122 (Kegelräder gerade, Spiral, Hypoid, Zerol)
- Gleason Hurth-Modul KF 250 B/HSC, S 500 B
- Liebherr Abwälzfräsmaschinen LC 400M und Abwälzstoßmaschinen LS 120/LS 180 F/LS 180 CNC
- Gleason-Pfauter Abwälzstoßmaschinen PSA 300 / GP 300 ES
- Lorenz Abwälzstoßmaschinen SJV00 / SN 4
- Gleason-Pfauter / Gleason / Reishauer Zahnflankenschleifmaschinen P600/800, GX 260, RZS
- Traub, Index, Spinner, Monforts, Weiler CNC-Drehmaschinen
- Quaser Bearbeitungszentren MF 400 C / MV 184P (bis 5-Achs)
- GF AgieCharmilles Drahterodiermaschine CUT E 600
- Kellenberger, Studer, Voumard, Geibel & Hotz Schleifmaschinen
- Mehrzweckkammerofen (2014) und Drehherdofen (2016)
- Rösler Vibrationsgleitschleifanlagen, Rump Strahlanlage, TFT Beschriftungslaser LSM700
- Mahr/Gleason Verzahnungsmessmaschinen Primar GMX 600, Mitutoyo 3D-Koordinatenmessmaschine Crysta Apex S 776
- Ilmberger Reifensprühanlagen (Portal R1, Karussell R4/2800, R8/2800) und DELTA Mehrfachbeschichtungsanlagen

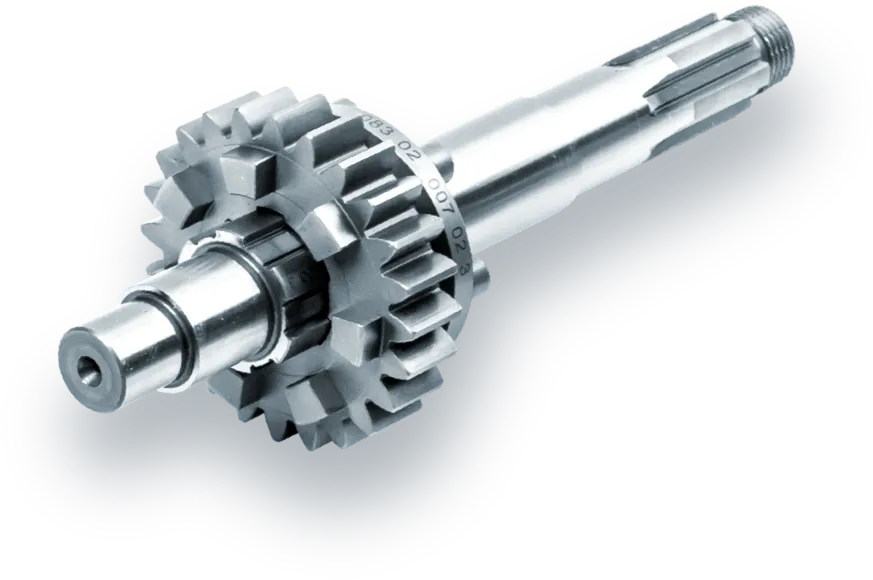

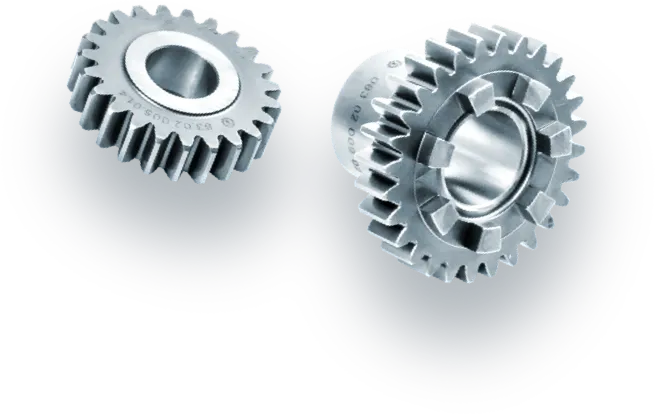

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Verzahnungsfräsen (Abwälzfräsen Stirnräder gerade/schräg)Zerspanung | – | Ø 12–400 mm | Modul 0,6–10,0 | – | Stahl, Guss |
| Kegelradfräsen (Spiral, Gerade, Hypoid, Zerol)Zerspanung | – | Ø 10–300 mm | Modul 0,8–10,0 | – | Stahl |
| Abwälzstoßen (Innen- und Außenverzahnung, gerade/schräg)Zerspanung | – | Ø 8–400 mm | Modul 0,6–6,0 | – | Stahl |
| Hobeln (Verzahnung gerade/schräg)Zerspanung | – | – | – | – | Stahl |
| Räumen (Innenprofile, Keil-, Zahn-, Wellenräumen)Zerspanung | – | Profillänge max. 110 mm, Nutlänge max. × größte Nutbreite 25 mm × größter Profildurchmesser Ø 100 mm | – | – | Stahl |
| Zahnflankenschaben (gerade/schräg)Zerspanung | – | – | – | – | Stahl |
| Zahnflankenschleifen (Profil- und Wälzschleifen, gerade/schräg)Zerspanung | – | Ø max. 400 mm | Modul 1,0–10,0 | – | Stahl |
| CNC-Drehen (weich und hart)Zerspanung | – | Drehlänge max. 1000 mm × Ø 10–400 mm | – | – | Stahl, Edelstahl, Guss, Aluminium, Messing |
| Fräsen/Bohren auf Bearbeitungszentren (bis 5-Achs in einer Aufspannung)Zerspanung | – | Aufspannlänge 1000 mm × Ø 400 mm (Teilapparat) | – | – | Stahl, Edelstahl, Guss, Aluminium, Messing |
| Außen- und RundschleifenZerspanung | – | Ø 10–300 mm zwischen Spitzen × max. Schleifbreite 500 mm | – | – | Stahl |
| Innen-RundschleifenZerspanung | – | Bohrungsdurchmesser Ø 12–300 mm × Aufspanndurchmesser max. Ø 400 mm | – | – | Stahl |
| Universal-/FlachschleifenZerspanung | – | – | – | – | Stahl |
| DrahterodierenZerspanung | – | – | – | – | Stahl, Metall |
| Läppen von KegelradsätzenZerspanung | – | – | – | – | Stahl |
| Vibrationsgleitschleifen (Entgraten, Entzundern, Schleifen, Mattieren, Polieren)Oberfläche | – | – | – | – | Metall |
| Einsatzhärten (Einsetzen und Härten)Wärmebehandlung | – | – | – | – | Stahl |
| Vergüten, Aufkohlen, Härten, Anlassen, spannungsarm Glühen (Mehrzweckkammerofen)Wärmebehandlung | – | – | – | – | Stahl |
| Salzbadhärten (über externe Partner)Wärmebehandlung | – | – | – | – | Stahl |
| Nitrieren im Bad (mit Partnerbetrieben)Wärmebehandlung | – | – | – | – | Stahl |
| Dornhärten im DrehherdofenWärmebehandlung | – | – | – | – | Stahl |
| Gasnitrieren, Tenifieren, Induktivhärten, PlasmanitrierenWärmebehandlung | – | – | – | – | Stahl |
| Laserbeschriftung von VerzahnungsteilenOberfläche | – | – | – | – | Metall |
| Strahlen (Glasperlstrahlen, Hängebahnsystem)Oberfläche | – | – | – | – | Metall |
| Richten von WerkstückenUmformung | – | – | – | – | Stahl |
| SägenZerspanung | – | ø320 | – | – | Metall |
| Reinigen/Waschen von WerkstückenOberfläche | – | – | – | – | Metall |
| MontageMontage | – | – | – | – | – |
| Werkzeugbau (Vorrichtungen und Aufnahmen)Engineering | – | – | – | – | – |
| Konstruktion/Entwicklung kundenspezifischer Lösungen (Prototypen, Testserien, Bemusterungen)Engineering | – | – | – | – | – |
| Fertigung von Verzahnungsteilen bis Ø 600 mm (Einzel-/Kleinserien)Zerspanung | – | Ø ca. 600 mm | – | – | Stahl |
| Qualitätssicherung: 3D-Koordinatenmessung, Verzahnungsmessung, Werkstoff-SpektralanalysePrüfung | – | – | – | – | – |
| Entwicklung, Fertigung und Montage von Reifensprühanlagen (Portal-, Karussell-, Robotertechnik)Engineering | – | – | – | – | – |
| Herstellung von Mehrfachbeschichtungsanlagen (Rundtisch-, Hänge-, Kettenförderer, Karussell-, Roll-)Engineering | – | Teile bis ca. 500 mm Durchmesser | – | – | Metall, Kunststoff, Holz, Glas, Misch- und Kompositwerkstoffe |
71 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Verzahnungsmaschine für gerade verzahnte Kegelräder | Gleason 104 | 2 | – | – | Straubing |
| Abwälzfräsmaschine (Stirnräder) | Liebherr LC 400M | 2 | – | – | Straubing |
| Abwälzfräsmaschine (Stirnräder) | Modul (Hurth-Modul) ZFWZ 03 | 1 | – | – | Straubing |
| Abwälzfräsmaschine (Stirnräder) | Pfauter RS 00 | 1 | – | – | Straubing |
| Abwälzfräsmaschine (Stirnräder) | EMAG Richardon R 300 CNC | 2 | – | – | Straubing |
| Abwälzfräsmaschine (Stirnräder) | EMAG Richardon R 500 CNC | 1 | – | – | Straubing |
| Kegelrad-Abwälzfräsmaschine (Spiral-Hypoid-Zerol) | Gleason 122 | 2 | – | – | Straubing |
| Kegelrad-Abwälzfräsmaschine (Spiral) | Gleason (Hurth-Modul) KF 250 B | 1 | – | – | Straubing |
| Kegelrad-Abwälzfräsmaschine (Spiral) | Gleason (Hurth-Modul) KF 250 HSC | 1 | – | – | Straubing |
| Kegelrad-Abwälzfräsmaschine (Spiral) | Gleason (Hurth-Modul) S 500 B | 1 | – | – | Straubing |
| Abwälzstoßmaschine | Gleason Pfauter PSA 300 / GP 300 ES | 2 | – | – | Straubing |
| Abwälzstoßmaschine | Liebherr LS 120 / LS 180 F | 2 | – | – | Straubing |
| Abwälzstoßmaschine | Liebherr LS 180 CNC | 1 | – | – | Straubing |
| Abwälzstoßmaschine | Lorenz SJV00 / SN 4 | 3 | – | – | Straubing |
| Hobelmaschine | Heidenreich & Harbeck HS26 / 60HS | 2 | – | – | Straubing |
| Zahnflankenschabmaschine | Hurth ZSA 320 | 1 | – | – | Straubing |
| Läppmaschine | Gleason Nr. 19 | 1 | – | – | Straubing |
| Zahnflankenschleifmaschine | Gleason-Pfauter P600 / 800 | 1 | – | – | Straubing |
| Zahnflankenschleifmaschine | Gleason GX 260 | 1 | – | – | Straubing |
| Zahnflankenschleifmaschine | Reishauer RZS | 1 | – | – | Straubing |
| Verzahnungsmaschine (Keil-, Zahn-, Wellenfräsen) | Hurth KF 32 | 1 | – | – | Straubing |
| Räummaschine | Elbe RWH 15 | 1 | – | – | Straubing |
| Räummaschine | Klink RISZ | 1 | – | – | Straubing |
| CNC-Drehmaschine | Traub TNA 400, 500, 600, 600 | 4 | – | – | Straubing |
| CNC-Drehmaschine | Index GU 1400 | 1 | – | – | Straubing |
| Drehmaschine | Wagner WDR 255 | 1 | – | – | Straubing |
| Drehmaschine | Ex-Cell-O DLZ 630 | 1 | – | – | Straubing |
| CNC-Drehmaschine | Spinner TC600 52MCY | 1 | – | – | Straubing |
| CNC-Drehmaschine | Traub TNC 65 | 2 | – | – | Straubing |
| Drehmaschine | Weiler DA 260 | 1 | – | – | Straubing |
| Drehmaschine (weich/hart) | Monforts RNC 3 / RNC 5 / RNC 400 | 3 | – | – | Straubing |
| Fräs-/Bohrmaschine | Hedelius T6 Magnum | 1 | – | – | Straubing |
| Fräs-/Bohrmaschine | Kunzmann WF 610 MC | 1 | – | – | Straubing |
| Fräs-/Bohrmaschine | Maho MH 700 | 1 | – | – | Straubing |
| Bearbeitungszentrum | Quaser MF 400 C / MV 184P | 3 | – | – | Straubing |
| Drahterodiermaschine | GF AgieCharmilles CUT E 600 | 1 | – | – | Straubing |
| Außenschleifmaschine | Kellenberger Kel-Vista R175/1000 | 1 | – | – | Straubing |
| Außenschleifmaschine | BemaKellenberger 1000 U CNC | 1 | – | – | Straubing |
| Außenschleifmaschine | Studer S36 | 1 | – | – | Straubing |
| Innenschleifmaschine | Voumard 6A | 1 | – | – | Straubing |
| Universalschleifmaschine | Kellenberger Kel-Varia URS225/1500 | 1 | – | – | Straubing |
| Universalschleifmaschine | Voumard VM1000 | 1 | – | – | Straubing |
| Flachschleifmaschine | Geibel & Hotz FS 640 SD | 1 | – | – | Straubing |
| Vibrationsgleitschleifanlage (Läppen/Entgraten) | Rösler R420EC / R620 | 2 | – | – | Straubing |
| Läpp-/Entgratanlage | Rausch Gratomat 300H | 1 | – | – | Straubing |
| Strahlanlage (Hängebahnsystem) | Rump Basis Capsor 8 | 1 | – | – | Straubing |
| Mehrzweckkammerofen | – | 1 | – | 2014 | Straubing |
| Drehherdofen | – | 1 | – | 2016 | Straubing |
| Beschriftungslaser | TFT LSM700 | 1 | – | – | Straubing |
| Richtmaschine | Dunkes HR25 | 1 | – | – | Straubing |
| Säge | Daiß & Partner ø320 | 1 | – | – | Straubing |
| Reinigungsanlage | Dürr | 1 | – | – | Straubing |
| Glasperlstrahlanlage | Oti Oberflächentechnik | 1 | – | – | Straubing |
| Verzahnungs-Messmaschine | Mahr / Gleason Primar GMX 600 | 2 | – | – | Straubing |
| Verzahnungs-Messmaschine | Mahr Scope 600 plus 3D | 1 | – | – | Straubing |
| Kegelrad-Messmaschine | Gleason 6 | 2 | – | – | Straubing |
| Kegelrad-Messmaschine | Gleason 13 / 17A | 2 | – | – | Straubing |
| Kegelrad-Messmaschine | Ilmberger KRT | 5 | – | – | Straubing |
| 3D-Koordinatenmessmaschine | Mitutoyo Crysta Apex S 776 | 1 | – | – | Straubing |
| Kontur-/Profil-Messgerät | MarSurf CD120 MarWin XC2 | 1 | – | – | Straubing |
| Längenmessgerät | Mahr Digimar 816 CL | 1 | – | – | Straubing |
| Rauheitsmessgerät | MarSurf GD25 / Perthometer S2 | 1 | – | – | Straubing |
| Messmittel | Mahr Ulm Topas 520 | 1 | – | – | Straubing |
| Spektralanalyse-Gerät | Spectrocheck | 1 | – | – | Straubing |
| Reifensprühanlage (Portalanlage) | Ilmberger R1 | – | Max. außen Ø 1000 mm; Durchmesser innen ab 10 Zoll; max. 3 Reifen/min | – | Straubing |
| Reifensprühanlage (Karussellanlage) | Ilmberger R4/2800, R8/2800 | – | Durchmesser innen 13–24 Zoll, außen bis ca. 40 Zoll; max. 10–12 Reifen/min | – | Straubing |
| Rundtisch-Sprüh-Beschichtungsanlage | Ilmberger DELTA mini/800 mm, DELTA 1.500, DELTA 2.100 | – | – | – | Straubing |
| Kettenförderer-Beschichtungsanlage | Ilmberger DELTA | – | Teile bis ca. 500 mm Durchmesser | – | Straubing |
| Roll-/Walz-Beschichtungsanlage | Ilmberger | – | – | – | Straubing |
| Waschmaschine mit Hubtisch | – | 1 | – | 2026 | Straubing |
| Doppelspindel-Drehmaschine (automatisiert) | – | 1 | – | – | Straubing |
Zusatzleistungen
Referenzkunden
Qualität

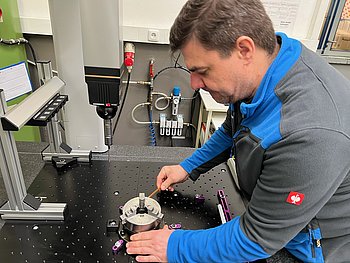

Die Qualitätssicherung umfasst einen spezialisierten Messraum mit Verzahnungs- und Kegelrad-Messgeräten, 3D-Koordinatenmessmaschinen, Werkstoff-Spektralanalyse, metallographische Schliffbilder, Rissprüfung (Farbeindringverfahren) sowie Härteprüfungen nach Brinell, Rockwell und Vickers. Das Qualitätsmanagement ist nach ISO 9001:2015 zertifiziert.
| Nachweis | Straubing |
|---|---|
| ISO 9001 |
Historie
- 1945
Peter Ilmberger, Maschinenbauingenieur mit 20-jähriger Erfahrung bei Hurth München, wird Betriebsleiter der Bayernwerkzeug GmbH in Straubing.
- 1946
Gründung der eigenen Firma im Juli 1946; Start mit der Reparatur von landwirtschaftlichen und gewerblichen Maschinen.
- 1949
Start der Zahnraderzeugung mit der ersten selbst konstruierten und gebauten Verzahnungsmaschine.
- 1953
Pacht von 20.000 m² Gelände der ehemaligen Artilleriekaserne in Straubing Süd.
- 1956
Beginn der Herstellung von Spritzautomaten und Beschichtungsanlagen.
- 1960er
Beginn des Härtens im Salzbad – Aufbau einer eigenen Härterei.
- 1970er
Wirtschaftskrise; trotzdem Investitionen in Gebäude und Maschinen.
- 1990er
Irene Ilmberger übernimmt die Geschäftsführung; Spezialisierung auf hochwertige Produkte in kleinen und mittleren Stückzahlen.
- 2014
Anschaffung eines großen Mehrzweckkammerofens, Umstellung auf verzugsärmeres Einsatzhärteverfahren.
- 2015
Verstärkter Ausbau der betrieblichen Ausbildung wegen Fachkräftemangel.
- 2016
Kompletter Neuaufbau des Drehherdofens, Abbau der Salzbäder.
- 2019
Einstieg in die Automatisierung mit flexiblen Roboterkonzepten.
- 2021
Ergänzung der Ausbildungswerkstatt mit modernsten Fräs- und Drehmaschinen.
- 2022
75-Jahr-Jubiläum; neue Schamotte-Ausmauerung des Mehrzweckkammerofens.
- 2023
Einführung der Vier-Tage-Woche; Drahterodieren zur Verzahnungsbearbeitung.
- 2024
Ausbau der Eigenstromproduktion; sechs Automatisierungsroboter im Einsatz.
