Entwicklung mechatronischer Antriebssysteme und sensorlose magnetische Mess- und Prüftechnik (MagHyst®) für Magnetaktoren über den gesamten Lebenszyklus.
Ilmenauer Mechatronik GmbH
Ilmenau (DE) · ZentraleNeu auf Amplifa
Über die Ilmenauer Mechatronik GmbH
Die Ilmenauer Mechatronik GmbH (IMG) entwickelt und optimiert komplexe mechatronische Antriebssysteme und fertigt magnetische Mess- und Prüftechnik der Produktfamilie MagHyst®. Mit der sensorlosen und zerstörungsfreien Einspulenmessverfahren-Technologie lassen sich Magnetaktoren über ihren gesamten Lebenszyklus analysieren – in der Produktentwicklung, in der fertigungsbegleitenden Prüfung (Wareneingang, In-Line, End-of-Line) und zur Zustandsüberwachung. Das Portfolio umfasst rechnergesteuerte Messsysteme (modular, automation, mobile, embedded, multiplexer), Messadapter zur Bestimmung von B(H)-Kennlinien weichmagnetischer Werkstoffe sowie Engineering-Dienstleistungen von Magnetik, Elektronik und Software über Konstruktion bis Musterbau und Kleinserien. Kunden stammen aus Automobil- und Nutzfahrzeugbau, Aufzugs- und Beförderungstechnik, Industrie- und Kraftwerksanlagen, Automation, Robotik und Sicherheitstechnik. Das Unternehmen arbeitet eng mit Universitäten und Hochschulen wie der TU Ilmenau zusammen und ist in Ilmenau (Thüringen) ansässig.
- Standort
- Ilmenau
- Verfahren
- Magnetische Mess- und Prüftechnik (MagHyst) - sensorlose, zerstörungsfreie Bestimmung magnetischer, Entwicklung und Optimierung mechatronischer Antriebssysteme, Magnetics (Magnetik) Engineering, Elektronik- und Softwareentwicklung, Konstruktion, Musterbau und Kleinserien, Messen und Prüfen, Weiterbildung
- Werkstoffe
- weichmagnetische Werkstoffe, ferromagnetische Werkstoffe, CoFe-Legierungen, Weichmagnetische Werkstoffe, Ferromagnetische Werkstoffe
- Zertifikate
- 100%-Prüfung / Stichprobenkontrolle, Automatische Messdatenauswertung und -archivierung, Anlagenschnittstellen (z. B. Ethernet)
- Gegründet
- 1992
- Branchen
- Automobil- und Nutzfahrzeugbau, Aufzugs- und Beförderungstechnik, Industrie- und Kraftwerksanlagen, Automation, Robotik, Sicherheitstechnik
- 01

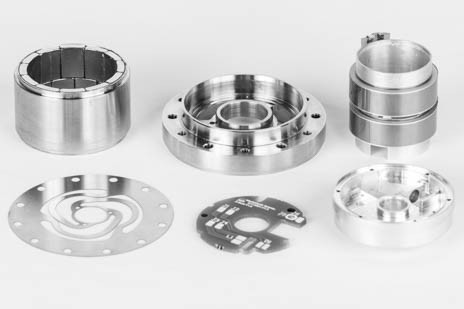

Engineering (Magnetik, Elektronik/Software, Konstruktion)
- 02
Musterbau & Kleinserien
- 03
Magnetische Mess- und Prüftechnik (MagHyst®)
- 04
Kalibrierung und Wartungsverträge
Werkstoffe & Verfahren
Weichmagnetische Werkstoffe
Werden mit MagHyst® modular und Messadaptern zur Bestimmung der B(H)-Kennlinien vermessen.
Ferromagnetische Werkstoffe
Ferromagnetische Zukaufteile werden im Rahmen der Wareneingangskontrolle magneto-metrisch geprüft.
CoFe-Legierungen
Thema der angewandten Forschung und Werkstoffentwicklung für Aktoranwendungen.
Standorte
Ilmenau
DEZentrale: Entwicklung, Vertrieb, Fertigung und Sitz
- MagHyst® modular
- MagHyst® automation
- MagHyst® multiplexer
- MagHyst® mobile
- MagHyst® embedded
- MagHyst® workstation
- MagHyst® Stabadapter
- MagHyst® Blechadapter
- MagHyst® Ringkern
Bauteile & Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Magnetische Mess- und Prüftechnik (MagHyst) - sensorlose, zerstörungsfreie Bestimmung magnetischerPrüfung | – | – | – | – | ferromagnetische Werkstoffe, weichmagnetische Werkstoffe, CoFe-Legierungen |
| Entwicklung und Optimierung mechatronischer AntriebssystemeEngineering | – | – | – | – | – |
| Magnetics (Magnetik) EngineeringEngineering | – | – | – | – | ferromagnetische Werkstoffe |
| Elektronik- und SoftwareentwicklungEngineering | – | – | – | – | – |
| KonstruktionEngineering | – | – | – | – | – |
| Musterbau und KleinserienMontage | – | – | – | – | – |
| Messen und PrüfenPrüfung | – | – | – | – | – |
| WeiterbildungEngineering | – | – | – | – | – |
| Fertigungsbegleitende Qualitätskontrolle (Wareneingangsprüfung, In-Line-Prüfung,Prüfung | – | – | – | – | ferromagnetische Zukaufteile |
| Zustandsüberwachung von Magnetaktoren (Condition Monitoring)Prüfung | – | – | – | – | – |
| Materialmessung - Bestimmung der B(H)-Kennlinien (Ringkernproben, Stäbe, Bleche)Prüfung | – | 150 mm (Blech, min. Länge) × 30 mm (Blechbreite) × 3 mm (max. Blechstärke) | – | – | weichmagnetische Werkstoffe, ferromagnetische Werkstoffe |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

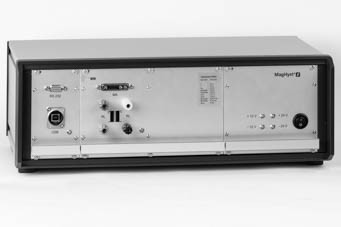

| Magnetisches Messsystem MagHyst® modular (rechnergesteuert, modular aufgebaut) | Ilmenauer Mechatronik GmbH MagHyst® modular | – | max. Strom 10 A, max. Spannung 24 V, Abmessungen 470 mm x 270 mm x 160 mm | – | Ilmenau |

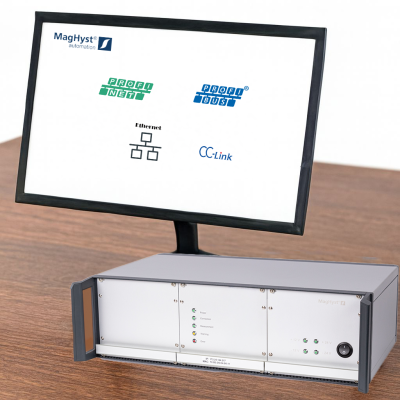

| Automatisiertes magnetisches Prüfsystem (In-Line/End-of-Line) | Ilmenauer Mechatronik GmbH MagHyst® automation | – | max. Strom 10 A, max. Spannung 24 V, Abmessungen 19" 3HE 30 cm | – | Ilmenau |

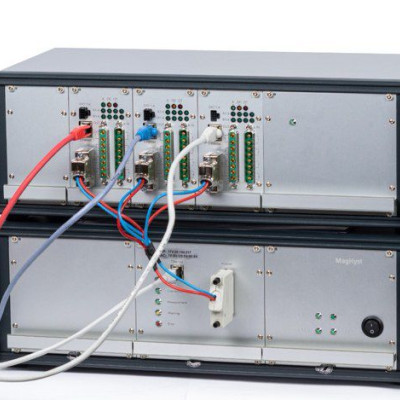

| Magnetisches Messgerät MagHyst® multiplexer | Ilmenauer Mechatronik GmbH MagHyst® multiplexer | – | max. Strom 10 A, max. Spannung 24 V, Abmessungen 470 mm x 270 mm x 160 mm, max. 20 Aktoren | – | Ilmenau |

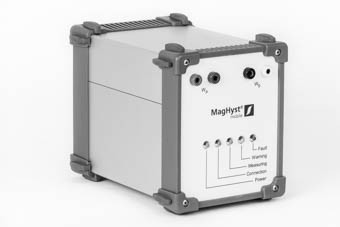

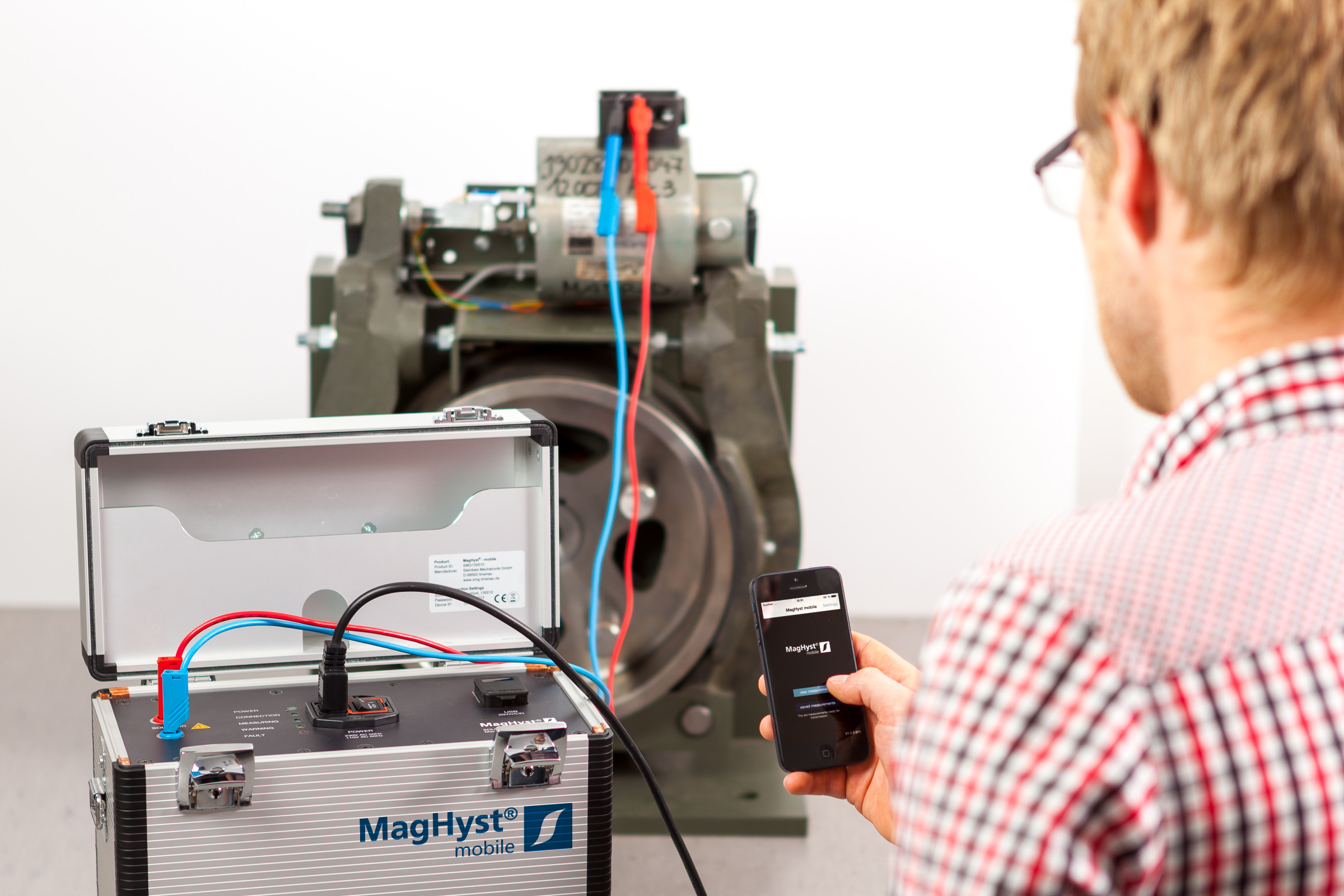

| Magnetisches Prüfsystem MagHyst® mobile (tragbar) | Ilmenauer Mechatronik GmbH MagHyst® mobile | – | 8V/1A bis 80V/2A, Abmessungen 12 cm x 14 cm x 17 cm bis 31 cm x 17 cm x 25 cm | – | Ilmenau |

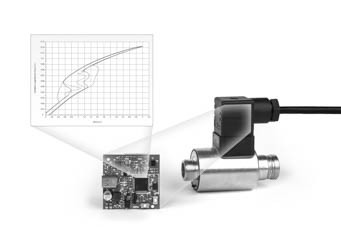

| Integriertes Messsystem MagHyst® embedded (sensorlose Funktions- und Zustandsüberwachung) | Ilmenauer Mechatronik GmbH MagHyst® embedded | – | min. Abtastrate 20 kS/s @ 12 bit | – | Ilmenau |

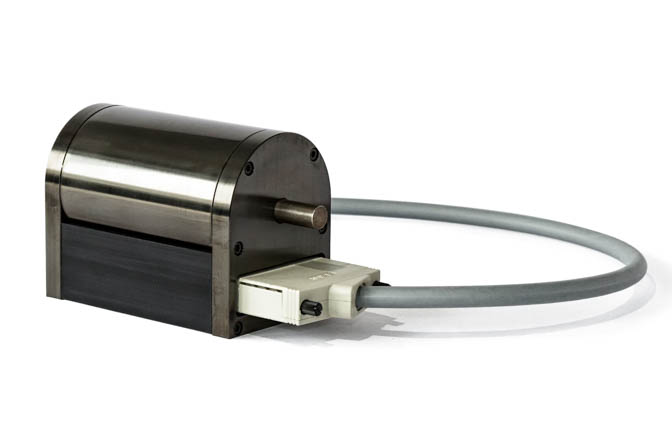

| Messadapter MagHyst® Stabadapter | Ilmenauer Mechatronik GmbH MagHyst® Stabadapter | – | Stabdurchmesser 10 mm, min. Stablänge 120 mm, max. Aussteuerung 40 kA/m | – | Ilmenau |
| Messadapter MagHyst® Blechadapter | Ilmenauer Mechatronik GmbH MagHyst® Blechadapter | – | Blechbreite 30 mm, min. Blechlänge 150 mm, max. Blechstärke 3 mm, max. Aussteuerung 20 kA/m | – | Ilmenau |
| Messadapter MagHyst® Ringkern | Ilmenauer Mechatronik GmbH MagHyst® Ringkern | – | Außendurchmesser 50 mm, Innendurchmesser 40 mm, Höhe 10 mm, max. Aussteuerung 30 kA/m | – | Ilmenau |
| MagHyst® workstation (mobiler, autarker Messarbeitsplatz) | Ilmenauer Mechatronik GmbH MagHyst® workstation | – | ca. 80 x 106 x 75 cm, ca. 125 kg, USV max. 2700 W / ca. 700 Wh | – | Ilmenau |
Zusatzleistungen
Qualität

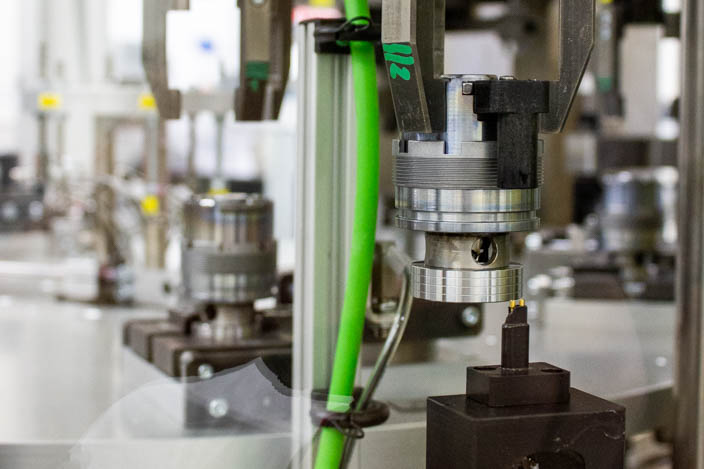

MagHyst®-basierte Qualitätskontrolle deckt Wareneingangsprüfung, In-Line- und End-of-Line-Prüfung ab und unterstützt die Null-Fehler-Strategie. Erkannt werden u. a. Reibung im System, Restluftspalte, Federvorspannung, Wicklungsschluss, kalte Lötstellen und fehlende Bauteile; alle Mess- und Auswertedaten werden archiviert.
| Nachweis | Ilmenau |
|---|---|
| 100%-Prüfung / Stichprobenkontrolle | |
| Automatische Messdatenauswertung und -archivierung | |
| Anlagenschnittstellen (z. B. Ethernet) |
Historie
- 1992
Gründung des Steinbeis Transferzentrums Mechatronik (STZ) durch Prof. Dr.-Ing. habil. Prof. h. c. Eberhard Kallenbach
- 2005
Umzug vom Technologie- und Gründerzentrum Ilmenau in das neu errichtete Firmengebäude (heutiger Unternehmenssitz)
- 2010
Fortführung und Ausbau durch die Steinbeis Mechatronik GmbH
- 2015
Übernahme durch den Kendrion Konzern; Umfirmierung in Kendrion Mechatronics Center GmbH (KMC)
- 2018
Ausgründung der Ilmenauer Mechatronik GmbH; Übernahme des KMC inkl. aller Mitarbeiter, Rechte und Patente
- 2019
Unternehmensbeteiligung durch die Jenaer Antriebstechnik GmbH
