Herstellung von Spritzgussformen für Thermoplaste bis 40 Tonnen inklusive Kunststoffteile-Produktion
IMOPLASTIC Group
Marinha Grande (HQ) · Marinha Grande – Guarda Nova (Imoinject) · MartingançaNeu auf Amplifa
Über die IMOPLASTIC Group
Die 1980 gegründete IMOPLASTIC Group mit Sitz in Marinha Grande (Portugal) ist spezialisiert auf die Herstellung von Spritzgussformen für Thermoplaste mit einer Produktionskapazität von bis zu 40 Tonnen Formengewicht. Die Gruppe umfasst fünf Unternehmen: Imoplastic (bis 6 t), Imodrill (bis 16 t), Geocam (bis 40 t), Imoinject (Spritzgießproduktion) und ImoInov (technischer Support und Beratung). Die Wertschöpfung reicht von Produktentwicklung und Formenkonstruktion über CNC-Zerspanung, Erodieren und Schleifen bis zur Spritzgießproduktion und Montage von Komponenten. Zum Einsatz kommen Hochgeschwindigkeits-Fräszentren (3- bis 6-Achs), Elektro-Erosionsanlagen, 3D-Messmaschinen sowie Spritzgussmaschinen von 80 bis 1000 Tonnen Schließkraft, ergänzt durch Zweikomponentenspritzguss und Simulationssoftware (CADMOULD, MOLDEX3D, ANSYS). Mit über 200 Mitarbeitenden, mehr als 3000 gefertigten Formen und einer Exportquote von 95 % beliefert die Gruppe Kunden weltweit, insbesondere in der Automobilindustrie. 25 % der Energie des Konzerns stammen aus nachhaltigen Quellen.
- Standort
- -403 Marinha Grande
- Verfahren
- Herstellung von Spritzgussformen (Mould Manufacturing), Kunststoffspritzguss / Production of plastic parts, Montage von Komponenten (Assembly of components), Produktentwicklung / Design & Development, Formenbau / Mould Engineering & Design, Validierungen / Try-out von Spritzgussformen, Dimensionelle Kontrolle / Messtechnik (CMM, 3D-Scan), Zerspanung / Fräsen (CNC, 5-Achs, Hochgeschwindigkeit)
- Werkstoffe
- Thermoplaste, ABS, Stahl (Mould-/Werkzeugstahl), PS (Polystyrol, Referenz Shot Weight), Werkzeugstahl
- Zertifikate
- ISO 9001:2015, IATF 16949:2016
- Gegründet
- 1980
- Mitarbeiter
- +200
- Branchen
- Automobilindustrie, Kunststoffverarbeitung / Spritzguss, Automobilindustrie (IATF-Zertifizierungsprozess)
- 01

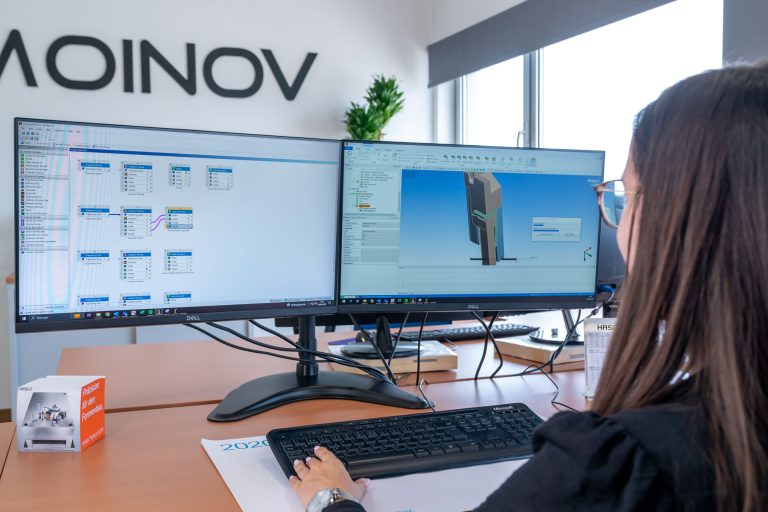

Produktentwicklung
- 02

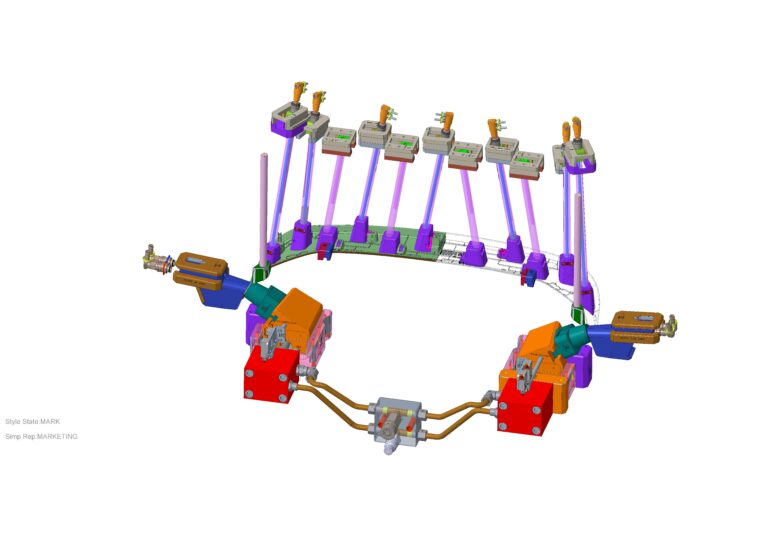

Formenkonstruktion (Mould Engineering)
- 03
Spritzgusssimulation & Strukturanalyse
- 04
CNC-Zerspanung / Erodieren / Schleifen (Formenbau)
- 05
Try-out & Validierung
- 06
Kunststoffspritzguss
- 07
Montage von Komponenten
- 08
Dimensionelle Kontrolle / Messtechnik
Werkstoffe & Verfahren
Thermoplaste
Spritzgießmaterial für die Produktion von Kunststoffteilen und den Formenbau der Gruppe.
ABS
Für den FDM-3D-Druck (Stratasys Fortus 250mc) im Bereich Prototyping.
Werkzeugstahl
Grundwerkstoff der Spritzgussformen; Formen und Stahlteile werden mittels 3D-Messtechnik dimensionell kontrolliert.
Standorte
Marinha Grande (HQ)
PTHauptsitz; Formenbau bis 40 t (Geocam)
- Stückgewicht / Größe
- Formen bis 40 t
- Werkstoffe
- Werkzeugstahl
- CMM Hexagon DEA Alpha (3300×2000×1500 mm)
- 5-Achs-Fräsmaschinen Promac Sharav GVT, OMV Roller, Matsuura MX-520 PC4
- Fräszentren AWEA, Eumach LMB-2000, Doosan NX5500II
- Soraluce FL5000 (5000×1800×1200 mm)
- Elektro-Erosionsanlagen ONA QX10/QX7/NX4
- Flachschleifmaschinen Thompson, Chevalier
- Try-out-Pressen Reis TUS200/TUS130
- Erowa Compact 80 Roboter
- Kardex Remstar RS650 Lagerkarussell
Marinha Grande – Guarda Nova (Imoinject)
PTSpritzgießproduktion und Montage von Kunststoffteilen
- Werkstoffe
- Thermoplaste
- Spritzgussmaschinen KraussMaffei CX 80/350, Engel E-Victory 120/440, Sumitomo Demag 210–1000 t mit Robotern
- 2. Injektionseinheiten Plasdan 199G/59G, Babyplast 23G
- Drehtische Ø 1350 mm und Ø 750 mm
- 3D-Messmaschine GOM ATOS Compact Scan 5M
- Trockner Moretto, Thermoconditioner Tool-Temp
Martingança
PTStandort (Kontaktseite genannt)
Bauteile & Formen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Spritzgussformen (Mould Manufacturing)Kunststoff | – | – | 40 t (Formengewicht) | – | Stahl (Werkzeugstahl, impliziert), Thermoplaste |
| Kunststoffspritzguss / Production of plastic partsKunststoff | – | – | – | – | Thermoplaste |
| Montage von Komponenten (Assembly of components)Montage | – | – | – | – | – |
| Produktentwicklung / Design & DevelopmentEngineering | – | – | – | – | – |
| Formenbau / Mould Engineering & DesignEngineering | – | – | – | – | – |
| Validierungen / Try-out von SpritzgussformenPrüfung | – | – | – | – | – |
| Dimensionelle Kontrolle / Messtechnik (CMM, 3D-Scan)Prüfung | – | – | – | – | – |
| Zerspanung / Fräsen (CNC, 5-Achs, Hochgeschwindigkeit)Zerspanung | – | 5000 mm | – | – | Stahl |
| Bohren (CNC-Bohren, Gewindebohren)Zerspanung | – | – | – | – | Stahl |
| Erodieren (Elektro-Erosion / Funkenerosion)Zerspanung | – | – | – | – | Stahl |
| Drahterodieren (Wire-Erosion)Zerspanung | – | – | – | – | Stahl |
| Flachschleifen (Surface Grinding)Zerspanung | – | – | – | – | Stahl |
| Abstimm-/Matrizenpressen (Spotting Press / Testing Matrix Presser)Prüfung | – | – | bis 2000 kN Presskraft | – | – |
| 3D-Druck (FDM, ABS)Additiv | – | – | – | – | ABS |
| Injektionssimulation / Strukturanalyse (Moldex3D, Cadmould, Ansys)Engineering | – | – | – | – | – |
65 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CMM (3D-Messmaschine) | Hexagon DEA Alpha | 1 | 3300 x 2000 x 1500 mm | – | bis 40 t |
| 5-Achs-Fräsmaschine | Promac Sharav GVT | 2 | 2500 x 4000 x 1200 mm | – | bis 40 t |
| 5-Achs-Fräsmaschine | OMV Roller | 1 | 1200 x 1200 x 1000 mm | – | bis 40 t |
| Fräszentrum | Eumach LMB-2000 | 1 | 2200 x 1750 x 750 mm | – | bis 40 t |
| Fräszentrum | AWEA SP3016 | 1 | 3000 x 1600 x 960 mm | – | bis 40 t |
| Fräszentrum | AWEA VP2012 | 2 | 2000 x 1200 x 960 mm | – | bis 40 t |
| 5-Achs-Fräsmaschine | Matsuura MX-520 PC4 | 1 | 680 x 560 x 510 mm | – | bis 40 t |
| Fräszentrum | AWEA AF1000 | 1 | 1021 x 551 x 636 mm | – | bis 40 t |
| Fräs-/Bohrmaschine | Soraluce FL5000 | 1 | 5000 x 1800 x 1200 mm | – | bis 40 t |
| CNC-Bohrmaschine | Cheto MT2500 | 1 | 2500 x 1200 x 650 x W1550 mm | – | bis 40 t |
| CNC-Bohrmaschine | Heto 2000 Plus | 1 | 2000 x 800 x 850 mm | – | bis 40 t |
| Fräszentrum | Doosan NX5500II | 1 | 900 x 550 x 500 mm | – | bis 40 t |
| Elektro-Erosion | ONA QX10 | 1 | 3000 x 1500 x 1000 mm | – | bis 40 t |
| Elektro-Erosion | ONA QX7 | 1 | 1500 x 750 x 650 mm | – | bis 40 t |
| Elektro-Erosion | ONA NX4 | 1 | 610 x 413 x 400 mm | – | bis 40 t |
| Robot / Handlingsystem | Erowa Compact 80 | 2 | – | – | bis 40 t |
| Flachschleifmaschine | Thompson Matrix | 1 | 2500 x 770 x 500 mm | – | bis 40 t |
| Flachschleifmaschine | Chevalier | 3 | 450 x 200 x 320 mm | – | bis 40 t |
| Matrizen-Testpresse | Reis TUS200 | 1 | 2000 x 2500 x 2700 mm | – | bis 40 t |
| Matrizen-Testpresse | Reis TUS130 | 1 | 1600 x 1300 x 1400 mm | – | bis 40 t |
| Automatisches Karussell-Lagersystem | Kardex Remstar RS650 | 1 | – | – | bis 40 t |
| Hochgeschwindigkeits-Fräszentrum 5-Achs | Quick-Jet GTV-95X | 1 | 910 x 500 mm, 24000 RPM | – | bis 16 t |
| Hochgeschwindigkeits-Fräszentrum 3-Achs | Quick-Jet AV-1612 | 1 | 1700 x 1500 mm, 12000 RPM | – | bis 16 t |
| Hochgeschwindigkeits-Fräszentrum | Mori Seiki NH 6300 DCG | 1 | – | – | bis 16 t |
| Hochgeschwindigkeits-Fräszentrum 4-Achs | Mazak Nexus 8800-II | 1 | 1400 x 1200 x 1300 mm | – | bis 16 t |
| Hochgeschwindigkeits-Fräs-Bohrzentrum 6-Achs | Samag TFZ 2-1000 | 1 | 1200 x 1000 x 1000 mm | – | bis 16 t |
| Hochgeschwindigkeits-Fräszentrum 6-Achs | Moldmak Index 3000 | 1 | 3000 x 1500 x 700 mm | – | bis 16 t |
| Hochgeschwindigkeits-Fräszentrum 3-Achs | Gentiger GT3016V | 1 | 3300 x 1600 x 800 mm | – | bis 16 t |
| Hochgeschwindigkeits-Fräszentrum 4-Achs | OKK HM1600 | 1 | 2400 x 1650 x 1750 mm | – | bis 16 t |
| Hochgeschwindigkeits-Fräszentrum 5-Achs | Ingersoll V9 | 1 | 800 x 600 x 500 mm | – | bis 16 t |
| Konventionelle Fräsmaschine | Kondia Powermill KP90 | 1 | – | – | bis 16 t |
| Konventionelle Fräsmaschine | Mikro FM-16S | 1 | – | – | bis 16 t |
| Elektro-Erosionsmaschine | Ingersoll Gantry Eagle 1400 | 1 | 1250 x 2350 x 900 mm | – | bis 16 t |
| Abstempresse | Kuka TUS – 2000 kN | 1 | 2500 x 1800 x 2000 mm | – | bis 16 t |
| Flachschleifmaschine | Daesan DGS-15300 2S | 1 | 3250 x 1750 mm | – | bis 16 t |
| Flachschleifmaschine | Chevalier FSG-16332ADIII | 1 | 800 x 400 x 350 mm | – | bis 16 t |
| Flachschleifmaschine | Chevalier 6185P | 1 | 400 x 200 x 200 mm | – | bis 16 t |
| Bohrmaschine | Girards GRO8 | 1 | – | – | bis 16 t |
| Gewindebohrmaschine | CMA RHRM 45D | 2 | – | – | bis 16 t |
| Vertikal-Bearbeitungszentrum | Doosan DNM 650 | 1 | 1270 x 670 x 625 mm | – | bis 16 t |
| Hochgeschwindigkeits-Fräszentrum 5-Achs (Elektrodenfräsen, 154 Elektroden) | OPS Ingersoll Speed Hawk 550 | 1 | 550 x 350 x 250 mm | – | bis 6 t |
| Hochgeschwindigkeits-Fräszentrum 5-Achs | Deckel Maho DMU95 Monoblock | 2 | 950 x 850 x 650 mm, Ø1040 mm, 20000 RPM | – | bis 6 t |
| Hochgeschwindigkeits-Fräszentrum 5-Achs | Deckel Maho DMU75 Monoblock | 1 | 750 x 650 x 560 mm, Ø840 mm, 20000 RPM | – | bis 6 t |
| Erosionsbohrmaschine | Charmilles HD 30CNC | 1 | 600 x 400 x 250 mm | – | bis 6 t |
| Elektro-Erosionsmaschine (32 Elektroden) | Sodick AG80L | 1 | 850 x 520 x 420 mm | – | bis 6 t |
| Elektro-Erosionsmaschine (50 Elektroden) | Ingersoll Gantry 1200 CNC | 1 | 1000 x 1500 x 650 mm | – | bis 6 t |
| Elektro-Erosionsmaschine (84 Elektroden) | Ingersoll Gantry Eagle 800 | 1 | 850 x 460 x 500 mm | – | bis 6 t |
| Drahterodiermaschine | Mitsubishi MV2400R | 1 | 600 x 400 x 310 mm | – | bis 6 t |
| 3D-Messmaschine (CMM) | LK Altera C 12.09.07 | 1 | 1200 x 900 x 700 mm | – | bis 6 t |
| CMM-System (Software) | Polyworks | 1 | – | – | bis 6 t |
| Flachschleifmaschine | Chevalier FSG-1632ADIII | 1 | 800 x 400 x 360 mm | – | bis 6 t |
| Flachschleifmaschine | Chevalier 618 SP | 2 | 300 x 160 x 300 mm | – | bis 6 t |
| Abstempresse | Millutensil 123 – 80 t | 1 | 1200 x 1000 x 1190 mm | – | bis 6 t |
| Spritzgussmaschine 80 t | Krauss Maffei CX 80/350 | 1 | Schließkraft 800 kN | – | Imoinject, Marinha Grande |
| Spritzgussmaschine 120 t mit Roboter | Engel E-Victory 120/440 + Robot Viper 6 | 1 | Schließkraft 1200 kN | – | Imoinject, Marinha Grande |
| Spritzgussmaschine 210 t mit Roboter | Sumitomo Demag 210/580-840 + Robot Star ES 1000 | 1 | Schließkraft 2100 kN | – | Imoinject, Marinha Grande |
| Spritzgussmaschine 350 t mit Roboter | Sumitomo Demag 350/720-1450 + Robot Star ES 1000 | 1 | Schließkraft 3500 kN | – | Imoinject, Marinha Grande |
| Spritzgussmaschine 650 t mit Roboter | Sumitomo Demag 650/1020-3300 + Robot Star ES 1400 | 1 | Schließkraft 6500 kN | – | Imoinject, Marinha Grande |
| Spritzgussmaschine 1000 t mit Roboter | Sumitomo Demag 1000/1400-6400 + Robot Star ESW 1700 | 1 | – | – | Imoinject, Marinha Grande |
| 2. Injektionseinheit | Plasdan 199G | 1 | – | – | Imoinject |
| 2. Injektionseinheit | Plasdan 59G | 1 | – | – | Imoinject |
| 2. Injektionseinheit | Babyplast 23G | 1 | – | – | Imoinject |
| 3D-Messmaschine / Scan | GOM / ATOS Compact Scan 5M | 1 | – | – | Imoinject |
| FDM 3D-Drucker (ABS) | Stratasys Fortus 250mc | 1 | – | – | ImoInov |
| Mühle | – | 1 | – | – | Imoinject |
Zusatzleistungen
Qualität & Zertifizierung
Die Qualitätssicherung umfasst 3D-Messmaschinen (Hexagon DEA Alpha, LK Altera, GOM ATOS Compact Scan 5M) mit Polyworks-Software zur dimensionellen Kontrolle von Formen, Stahlteilen und Kunststoffteilen über den gesamten Produktionsprozess. Imoinject unterhält eine eigene Qualitätsabteilung zur Teileanalyse und Konformitätsprüfung nach Kundenspezifikation.
| Nachweis | Marinha Grande | Guarda Nova |
|---|---|---|
| ISO 9001:2015 | ||
| IATF 16949:2016 |
Historie
- 1980
Gründung von Imoplastic am 8. April
- 1987
Wechsel des Firmensitzes am 1. Mai
- 1995
Unternehmenskauf am 28. Dezember
- 1999
Beginn von Geocam am 16. März
- 2008
Erwerb der ehemaligen Einrichtungen von Somoplaste
- 2009
Geocam-Kapitalerhöhung am 6. April
- 2011
Erwerb der ehemaligen Einrichtungen von Mouldexport/Moldebase (26.09.); Beginn von Imodrill (22.12.)
- 2013
Beginn von Imoinject am 10. April
- 2016
Änderung der Kapitalteilung
- 2018
Einweihung des Imodrill-Gebäudes (7.07.); Kapitalerhöhung am 31. Dezember
- 2019
Imodrill ISO 9001:2015 zertifiziert; Imoinject erhält PME Excelência 2019
- 2020
Beginn von ImoInov; Imoinject als Gazellen-Unternehmen ausgezeichnet
