Konstruktion und Fertigung von Faltenbälgen, Führungsbahnschützern, elastomeren Formteilen sowie Vertrieb von Edelstahlfittings.
innoFlex FaltenbalgSysteme GmbH
BielefeldNeu auf Amplifa
Über innoFlex
Die innoFlex FaltenbalgSysteme GmbH entwickelt, konstruiert und fertigt seit 1999 flexible Maschinenschutzelemente in Bielefeld. Das Produktportfolio umfasst Führungsbahnschützer, Gleitbahnschützer, Faltschürzen, Kasten- und Viereckbälge, Scheiben- und Gummischeibenbälge, Polyflex- und Kamerabälge, Gewebebälge und Kompensatoren sowie Tauchteile und Gummispritz- und Pressteile. Ergänzend vertreibt das Unternehmen Edelstahlfittings, Flansche, Rohre und Kupplungen für den Rohrleitungs-, Apparate- und Behälterbau. Die Fertigung deckt alle etablierten Verfahren der Faltenbalgproduktion ab: thermisches Verkleben, Verschweißen und Nähen beschichteter Spezialgewebe, CNC-gefräste Stützrahmen, Tauchverfahren mit PVC-Plastisol sowie Spritzgießen und Pressen von Elastomeren. Gefertigt wird vom Einzelstück bis zur Großserie, unter anderem für Maschinen- und Anlagenbau, Medizin- und Elektrotechnik, Agrar- und Baumaschinen, Schiffbau sowie Chemie- und Pharmaindustrie. Auf Anfragen wird in der Regel innerhalb von 48 Stunden mit einem konkreten Angebot reagiert.
- Standort
- Bielefeld
- Verfahren
- Führungsbahnschützer (FBS) Herstellung, Faltschürze Herstellung, CNC-Fräsen (Stützrahmen für FBS/Kastenbälge), Kastenbälge / Viereckbälge Herstellung (verschweißt oder gesteppt), Scheibenbälge / Gummischeibenbälge Herstellung, Polyflexbälge Herstellung (polygonale Falttechnik), Gewebebälge / Kompensatoren Herstellung, Tauchverfahren (Tauchteile, Tauchformteile aus PVC-Plastisol)
- Werkstoffe
- Polyestergewebe PU-beschichtet, Polyestergewebe PU weiß/grau beschichtet, Polyestergewebe PU+PTFE beschichtet, Aramidgewebe PU-beschichtet, Polyestergewebe PVC-beschichtet, Thermoplastische Spezialfolie xTend, Nitril-Kautschuk, Chlorsulfoniertes Polyethylen
- Zertifikate
- ISO 9001:2025 (Qualitätsstandards übertroffen laut Selbstauskunft), ISO 9001
- Gegründet
- 1999
- Branchen
- Maschinenbau, Anlagenbau, Medizintechnik, Elektrotechnik, Agrar- und Nutzfahrzeuge, Baumaschinen
- 01
Beratung und Konstruktion
- 02
Materialauswahl
- 03

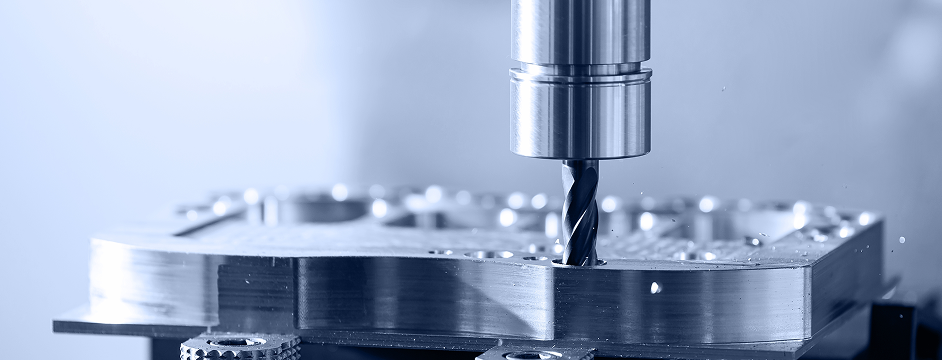

CNC-Fräsen der Stützrahmen
- 04
Thermisches Verkleben, Verschweißen oder Vernähen des Gewebes
- 05
Qualitätskontrolle
- 06
Montagefertige Lieferung

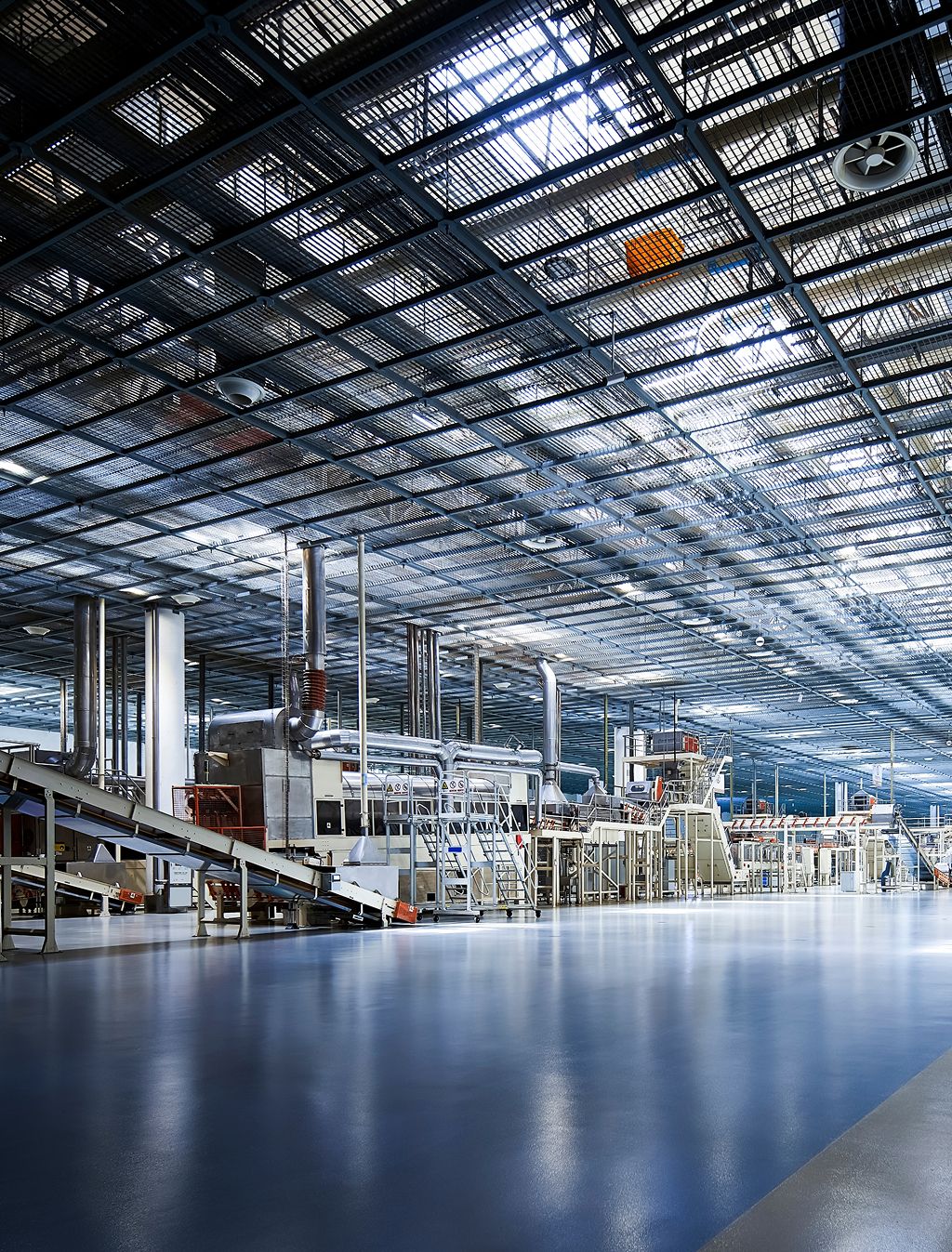

Standorte
Bielefeld
DESitz, Konstruktion und Fertigung
- Losgröße
- Einzelstück bis Großserie
- Werkstoffe
- beschichtete Gewebe, Elastomere, PVC-Plastisol, Edelstahl
- CNC-Fräse
- Spritzgießmaschine
- Vulkanisierpresse
- Ofen (Gelierung/Ausvulkanisierung Tauchteile)
- Schweißanlage (thermisches Verkleben von Gewebe und Rahmen)
- Wasserstrahlschneidmaschine

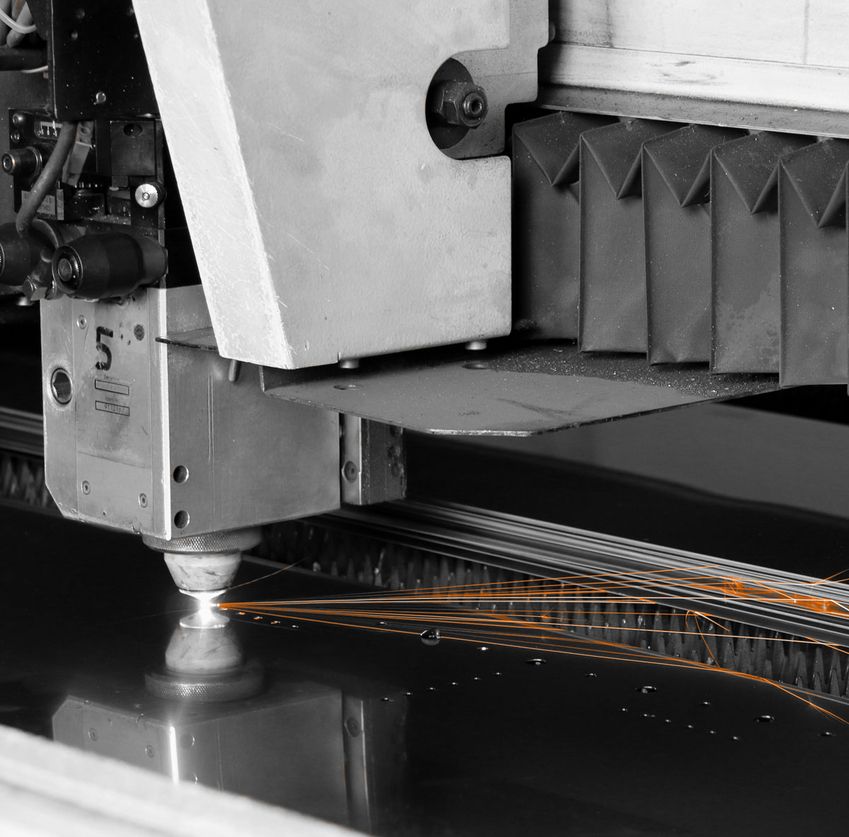

- Laserschneidmaschine
Bauteile

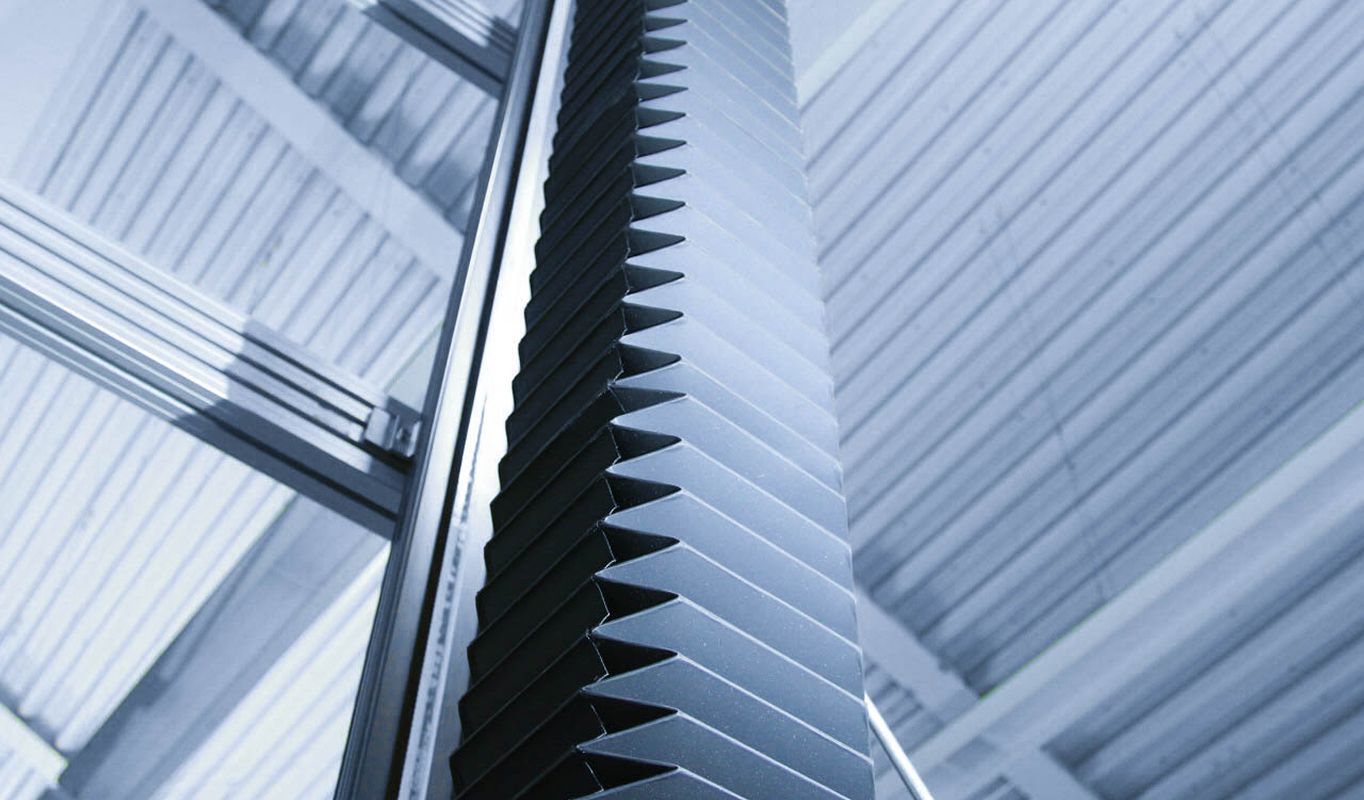

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Führungsbahnschützer (FBS) HerstellungFügen | – | – | – | – | PPU-beschichtetes Polyestergewebe, PPT03 (PU+PTFE), NPU03 (Aramidgewebe PU-beschichtet), PVC04 (PVC-beschichtetes Polyestergewebe) |
| Faltschürze HerstellungFügen | – | – | – | – | beschichtetes Spezialgewebe |
| CNC-Fräsen (Stützrahmen für FBS/Kastenbälge)Zerspanung | – | – | – | – | – |
| Kastenbälge / Viereckbälge Herstellung (verschweißt oder gesteppt)Fügen | – | Auszugsmaß Lmax bis 9000 mm × 6000 mm × 1500 mm | – | – | PPU02, PPU04s, PPU04w, PPT03, NPU03, PVC04 |

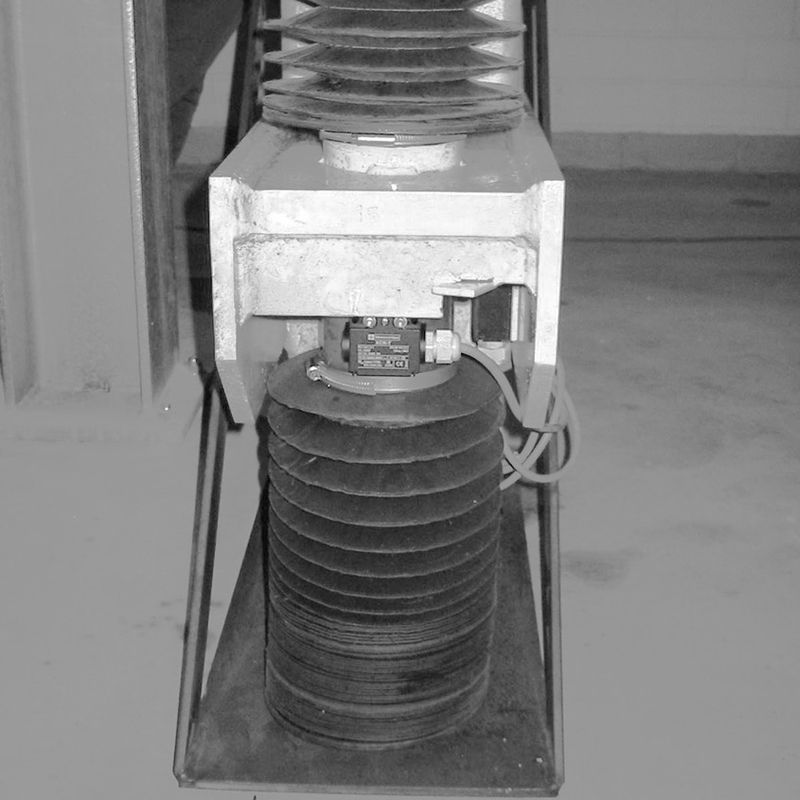

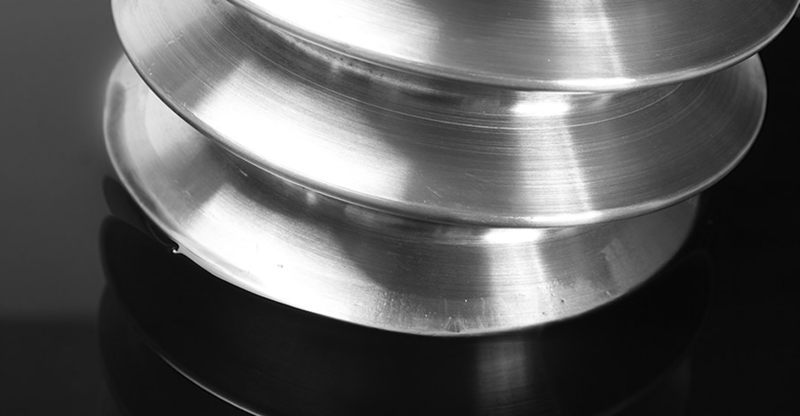

| Scheibenbälge / Gummischeibenbälge HerstellungFügen | Materialdicke Toleranz +-0,2 mm | – | – | – | xTend (thermoplastische Spezialfolie), NBR, CSM, FPM (Viton), Preox, Silikatgewebe, metallisiertes Glasgewebe, PU-beschichtetes Polyestergewebe |

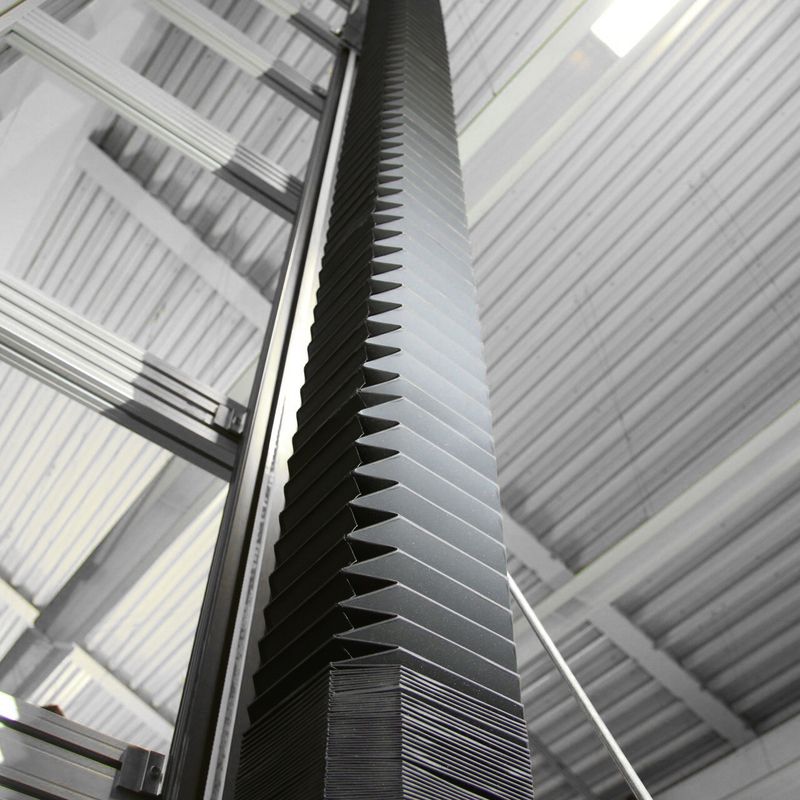

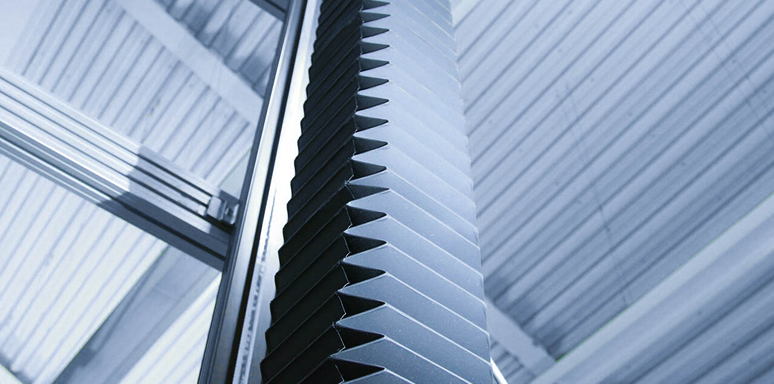

| Polyflexbälge Herstellung (polygonale Falttechnik)Fügen | – | 10.000 mm und mehr | – | – | PPU015, PEC014 |

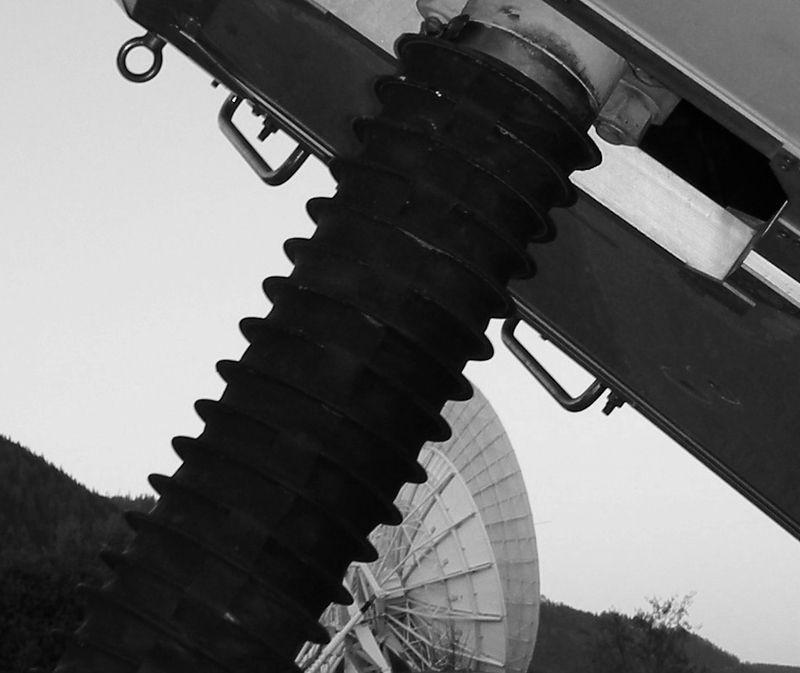

| Gewebebälge / Kompensatoren HerstellungFügen | – | – | – | – | CR-beschichtetes Polyestergewebe, CR/PTFE, CN-Leder PU-beschichtet, Preox/ALU, Aramid/ALU, Aramid/Silikon, Polyester/Silikon, Silikatgewebe/ALU, Glasgewebe/Silikon+PTFE |
| Tauchverfahren (Tauchteile, Tauchformteile aus PVC-Plastisol)Kunststoff | – | 10 bis 800 mm | – | 50 Stück – 1.500 Stück | PVC-Plastisol (TP50M, TP56K, TP56KS, TP59, TP59FL, TP60F, |

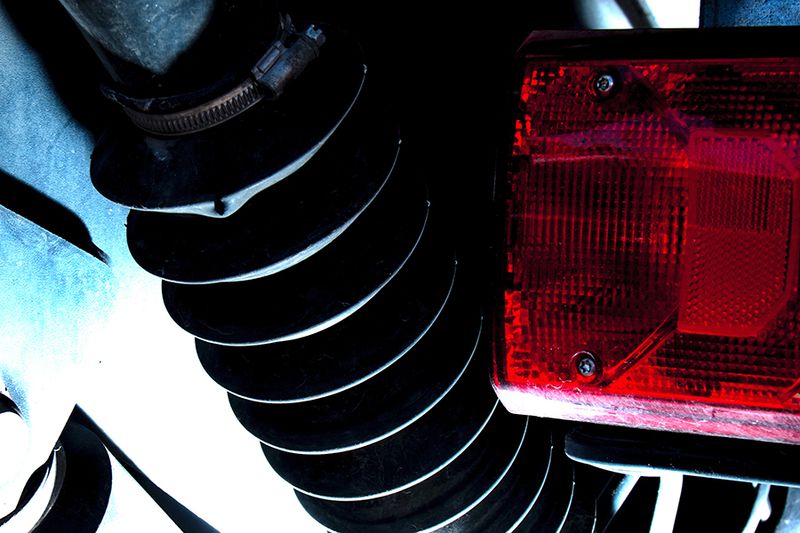

| Spritzgießverfahren (IM) für GummiformteileKunststoff | – | – | – | – | NR, SBR, EPDM, IIR, CR, ECO, NBR, HNBR, CSM |
| Pressverfahren (CM) / Vulkanisieren für GummiformteileKunststoff | – | – | – | – | NR, SBR, EPDM, IIR, CR, ECO, NBR, HNBR, CSM |
| Edelstahlfittings (Handel/Vertrieb: Gewinde-, Schweißfittings, Flansche, Pressfittings, Rohre,Engineering | – | – | – | – | 1.4301, 1.4571, 1.4462, 1.4404, 1.4539, 2.4819 u. a. |
| Konstruktion und Auslegung von Faltenbälgen und SchutzsystemenEngineering | – | – | – | Einzelstück – Großserie | – |
5 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Fräse (Fertigung der Stützrahmen) | – | – | – | – | Bielefeld |
| Spritzgießmaschine (für Elastomer-Formteile) | – | – | – | – | Bielefeld |
| Presse (Vulkanisierpresse für Gummiformteile) | – | – | – | – | Bielefeld |
| Ofen (Gelierung/Ausvulkanisieren Tauchteile) | – | – | – | – | Bielefeld |
| Schweißanlage (thermisches Verkleben/Verschweißen von Gewebe und Rahmen) | – | – | – | – | Bielefeld |
Zusatzleistungen
Qualität
innoFlex gibt an, in Entwicklung, Produktion und Logistik gängige Qualitätsstandards wie ISO 9001 zu übertreffen. Materialien werden mit definierten mechanischen Kennwerten (u. a. Reißfestigkeit, Knickbeständigkeit nach DIN) ausgewiesen.
| Nachweis | Bielefeld |
|---|---|
| ISO 9001 |
Historie
- 1999
Gründung von innoFlex durch Jürgen Gläs und Klaus Tegtmeier; Entwicklung zu einem wichtigen Partner der Maschinenbau-Branche.
