Europäischer Leiterplattenhersteller für HDI, HDI/SBU, Rigid-Flex- und Multilayer-Platten bis 36 Lagen.
Intectiv d.o.o.
Kranj, SlowenienNeu auf Amplifa
Über Intectiv
Intectiv d.o.o. mit Sitz in Kranj, Slowenien, ist ein Leiterplattenhersteller, der nach eigenen Angaben seit mehr als 50 Jahren tätig ist und als der größte Produzent von gedruckten Schaltungen in Slowenien gilt. Das Produktprogramm umfasst HDI- und HDI/SBU-Leiterplatten, komplexe Multilayer-Platten bis 36 Lagen sowie Hybrid- und Rigid-Flex-Leiterplatten. Die Fertigung deckt die gesamte Prozesskette ab: CAM-Datenaufbereitung, Multilayer-Laminierung, mechanisches und Laser-CNC-Bohren (Mikrobohrungen unter 0,15 mm), X-RAY-Positionierung, Galvanik, Via-Filling, fotolithografische Leiterbilderstellung mit direkter Laserbelichtung, Lötstoppdruck, Oberflächenveredelung (ENIG, chemisch Silber, hartes Ni/Au, OSP, HAL bleifrei), elektrisches Testen sowie CNC-Fräsen und Scoring. Zu den eingesetzten Werkstoffen zählen Laminäte von Panasonic, Kingboard, Ventec, Rogers, EMC und Göttle. Das Unternehmen beliefert den europäischen Markt, insbesondere Anwendungen mit Anforderungen an Miniaturisierung und hohe Leiterplatten-Dichte.
- Standort
- Kranj
- Verfahren
- CAM obdelava podatkov, Stiskanje večplastnih plošč (Multilayer-Laminierung), Mehansko CNC vrtanje (mechanisches CNC-Bohren), Lasersko CNC vrtanje (Laser-Bohren, Durchmesser unter 0,15 mm), X-RAY pozicioniranje večplastnih plošč, Galvanizacija (chemisch Kupfer DOW, elektrolytisch Kupfer Atotech TLC, Zinn Schlötter, pulsiertes, Polnjenje slepih izvrtin in skoznikov (Via-Filling / Plugging), Izdelava lika vezja fototisk in jedkanje (Leiterbild fotolithografisch/ätzen mit direkter
- Werkstoffe
- Laminati (Laminat-Hersteller), Panasonic R-1787, Panasonic MC100, Panasonic R-1755M, Panasonic R-1755V, Panasonic R-1566W, Panasonic R-5775K(G), Kingboard KB-6160A
- Zertifikate
- ISO 9001, ISO 14001
- Branchen
- Elektronik/PCB (HDI, HDI/SBU, Rigid-Flex, Multilayer bis 36 Lagen, Hybrid)
- 01
CAM-Datenverarbeitung
- 02
Multilayer-Laminierung
- 03
X-RAY-Positionierung
- 04
CNC-Bohren (mechanisch/Laser)
- 05
Galvanik & Via-Filling
- 06
Leiterbild (Fototruk/Ätzen)
- 07
AOI
- 08
Siebdruck
- 09
Oberflächenveredelung
- 10
Elektrischer Test
- 11
CNC-Fräsen/Scoring
- 12
Laborprüfung
Werkstoffe & Verfahren
Panasonic R-1787
Laminat für Multilayer- und HDI-Leiterplatten.
Kingboard KB-6160A
FR-4-Laminat für Standard- und Multilayer-Anwendungen.
Ventec VT-901
Laminat für Leiterplattenfertigung.
Rogers RO4003C
Hochfrequenz-Laminat für HF-Leiterplatten.
Rogers RO4350B
Hochfrequenz-Laminat für HF-Leiterplatten.
EMC EM-825
Laminat für hochwertige Multilayer-Platten.
Kupfer (Anoden)
Kupferanoden für Galvanikprozesse.
Laser-Direktbelichtung
Direkte Belichtung des Leiterbildes auf der Platte für HDI/SBU.
Via-Filling
Füllung von Blind-/Durchkontaktierungen mit Doppel-Vakuumkammer (THP 35).
Oberflächenveredelung
Chemisch Ni/Au, chemisch Ag, hartes Ni/Au, OSP, HAL bleifrei.
Standorte
Kranj
SIProduktion/Hauptsitz
- Werkstoffe
- Laminat (Panasonic, Kingboard, Ventec, Rogers, EMC, Göttle), Kupfer
- 2 elektrische Laminierpressen BIEFFEBI HML
- 2 Öldruckpressen Bürkle
- CNC-Bohr-/Fräsmaschinen SCHMOLL
- Laserbohrmaschine Combi 500
- X-RAY-Positionieranlage SCHMOLL XRA3 DH160
- Via-Filling-Anlage THP 35
- Laser-Direktbelichtungsanlage (LDI)
- AOI-System
- Elektrischer Test ATG A7a
- CNC-Scoring-Maschine SCM 412 mit Robi-flex-Handling
- Automatisierte Galvaniklinien Ni/Au, Ag, hartes Ni/Au, OSP
Bauteile

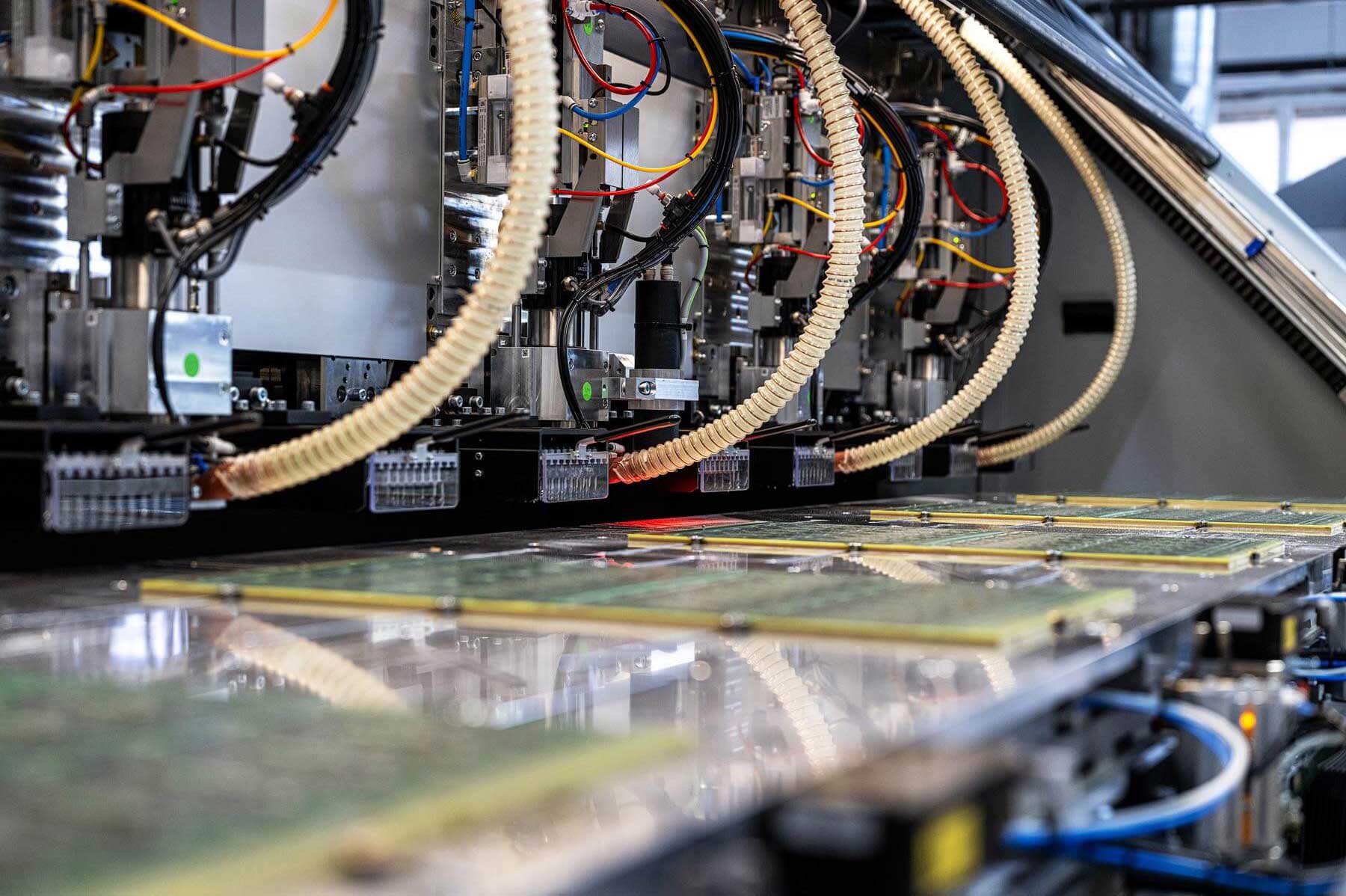

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CAM obdelava podatkovEngineering | – | – | – | – | – |
| Stiskanje večplastnih plošč (Multilayer-Laminierung)Fügen | – | – | – | – | Laminati, Bakrene anode |
| Mehansko CNC vrtanje (mechanisches CNC-Bohren)Zerspanung | – | – | – | – | – |
| Lasersko CNC vrtanje (Laser-Bohren, Durchmesser unter 0,15 mm)Zerspanung | Durchmesser unter 0,15 mm | – | – | – | – |
| X-RAY pozicioniranje večplastnih ploščPrüfung | – | – | – | – | – |
| Galvanizacija (chemisch Kupfer DOW, elektrolytisch Kupfer Atotech TLC, Zinn Schlötter, pulsiertesOberfläche | – | – | – | – | – |
| Polnjenje slepih izvrtin in skoznikov (Via-Filling / Plugging)Oberfläche | – | – | – | – | – |
| Izdelava lika vezja fototisk in jedkanje (Leiterbild fotolithografisch/ätzen mit direkterOberfläche | – | – | – | – | Foto rezisti |
| AOI (Automatische Optische Inspektion, Leitungen/Isolation ab 25µm)Prüfung | ab 25µm | – | – | – | – |
| Tiskarna (Lötstoppmaske, temporäre Lötstoppmaske, Montagedruck, Kohlepaste)Oberfläche | – | – | – | – | Spajkalna kritina |
| Površinske obdelave: chemisch Ni/Au, chemisch Ag, hartes Ni/Au (galvanisch), OSP, HAL bleifreiOberfläche | – | – | – | – | – |
| Električno testiranje (elektrischer Test)Prüfung | – | – | – | – | – |
| CNC rezkanje (CNC-Fräsen)Zerspanung | – | – | – | – | – |
| CNC zarezovanje (CNC-Scoring/V-nut)Zerspanung | – | – | – | – | – |
| Laboratorij: Mikrosekcija, Lötstellenprüfung, Isolationswiderstandstest, thermische Prüfungen,Prüfung | – | – | – | – | – |
| HDI und HDI/SBU LeiterplattenfertigungEngineering | – | – | – | – | – |
| Multilayer-Leiterplatten bis 36 LagenFügen | – | – | – | – | – |
| Hybrid- und Rigid-Flex-LeiterplattenFügen | – | – | – | – | – |
| Blind-/Buried-/Stacked-/Staggered-Vias, Backdrilling mit kontrollierter Tiefe, Plugging Type 7 nachFügen | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Elektrische Laminierpresse (Presse für Multilayer) | BIEFFEBI HML | 2 | – | – | Kranj, Slovenija |
| Öldruckpresse (Laminierpresse) | Bürkle | 2 | – | – | Kranj, Slovenija |
| CNC-Bohr-/Fräsmaschine (vrtalno-rezkalni stroj) | SCHMOLL | – | – | – | Kranj, Slovenija |

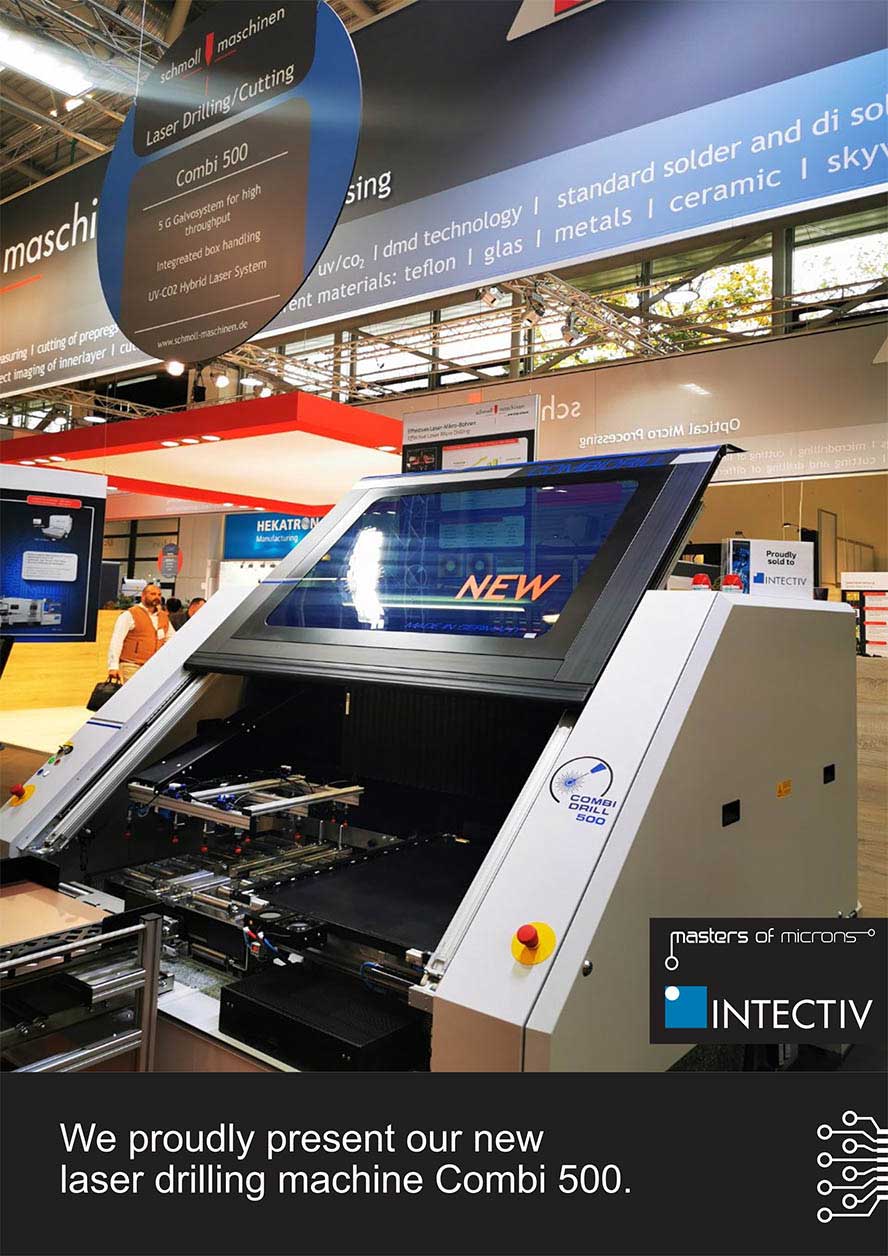

| Lasersche CNC-Bohrmaschine | Combi 500 | 1 | – | 2020 | Kranj, Slovenija |
| X-RAY Positioniersystem für Multilayer | SCHMOLL Type XRA3 DH160 | 1 | – | 2023 | Kranj, Slovenija |
| Via-Filling-Anlage mit doppelter Vakuumkammer | THP 35 | 1 | – | – | Kranj, Slovenija |
| Laser-Direktbelichtungsanlage (LDI) für Leiterbild | – | – | – | – | Kranj, Slovenija |
| AOI-System (Automatische Optische Inspektion) | – | – | – | – | Kranj, Slovenija |
| Automatisches elektrisches Testsystem | ATG A7a | 1 | – | – | Kranj, Slovenija |
| CNC-Fräsmaschine für Leiterplatten (mit CCD-Kamera) | Schmoll | – | – | – | Kranj, Slovenija |

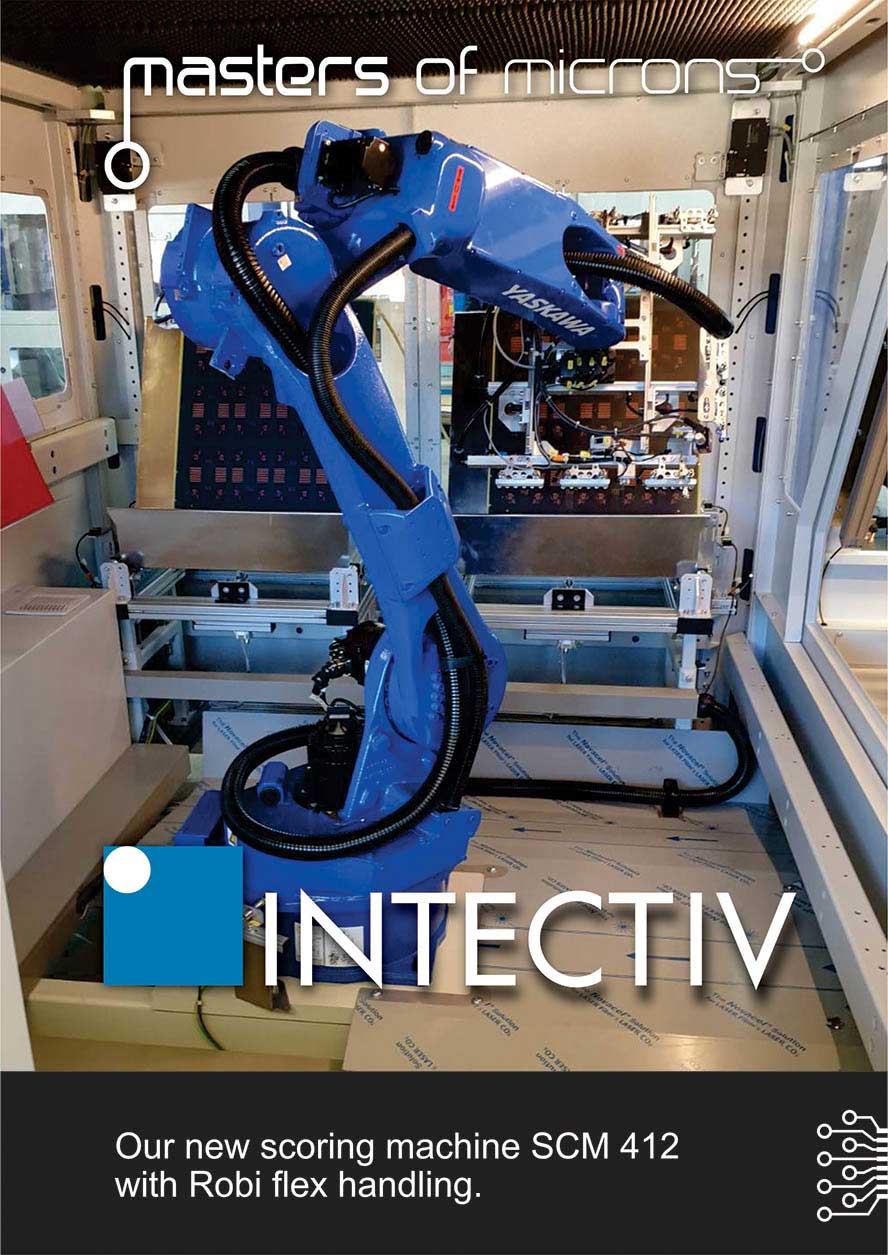

| CNC-Scoring-Maschine mit Roboterhandling | SCM 412 | 1 | – | 2019 | Kranj, Slovenija |
| Roboterarm für Be- und Entladung (Scoring-Maschine) | YASKAWA | 1 | – | – | Kranj, Slovenija |
| Automatisierte galvanische Linie für chemisch Ni/Au und chemisch Ag | – | – | – | – | Kranj, Slovenija |
| Automatisierte galvanische Linie für hartes Ni/Au, kombinierte manuelle Linie für OSP | – | – | – | – | Kranj, Slovenija |
Zusatzleistungen
Qualität
Die Qualitätssicherung umfasst AOI-Inspektion (Leitungen/Isolation ab 25 µm), automatisches elektrisches Testen (ATG A7a) sowie ein Labor für Mikroschnitt, Lötbarkeits-, Isolationswiderstands- und thermische Prüfungen inklusive Schichtdickenmessung.
| Nachweis | Kranj |
|---|---|
| ISO 9001 | |
| ISO 14001 |
Historie
- 1997
Erwerb der ISO-9001-Zertifizierung
- 2007
Erwerb der ISO-14001-Zertifizierung
- 2019
Neue CNC-Scoring-Maschine mit YASKAWA-Roboterarm in Betrieb
- 2020
Neue Laserbohrmaschine Combi 500 in Betrieb
- 2022
Neue Scoring-Maschine SCM 412 mit Robi-flex-Handling
- 2023
Neue SCHMOLL X-RAY-Positionieranlage Type XRA3 DH160 in Betrieb
