INTEGRAL & MAHR Metalltechnik: Stanz- und Umformtechnik aus Maxhütte-Haidhof
INTEGRAL Metalltechnik GmbH und MAHR Metalltechnik GmbH fertigen am Standort Maxhütte-Haidhof in der Oberpfalz Präzisionsteile und Baugruppen aus Stahl, Edelstahl, Aluminium und Buntmetallen in Stückzahlen von 1 bis 1 Million. Der Kernbereich liegt in der Stanz- und Umformtechnik auf Stanzautomaten vom Coil (Presskraft 25–630 to, Blechdicke 0,2–8 mm) sowie auf Einlegepressen von 5 bis 500 to. Ergänzt wird dies durch Blechbearbeitung mit Laserschneiden (Trumpf, bis 1500 x 3000 mm) und 3D-Wasserstrahlschneiden auf 5-Achsen-Anlage, Abkanten, Tafelschere und mechanischer Anarbeitung. Ein eigener Werkzeugbau deckt Konstruktion, Neufertigung, Wartung und Instandhaltung von Folgeverbund-, Schnitt- und Biegewerkzeugen ab. Die Baugruppenfertigung umfasst Roboterschweißen (Punkt, WIG, MIG, MAG), Punktautomaten, Vernieten, Verpressen sowie Toxen/Clinchen. Oberflächenbehandlung mit Gleitschleifen, Entfetten, Schleifen und Entgraten erfolgt intern, Beschichtungen (KTL, Verzinken, Versilbern, Phosphatieren) mit qualifizierten Partnern. Die Unternehmen sind Teil der Dr. Baumann Unternehmensgruppe (ca. 80 Mio. € Jahresumsatz, über 400 Mitarbeitende, zehn Standorte) und beliefern Automobilindustrie, Elektroindustrie und Maschinenbau bis hin zu Lieferungen weltweit.
- Standort
- Maxhütte-Haidhof
- Verfahren
- Stanzen (Stanzautomaten), Stanzen auf Einlegepressen, Umformen, Laserschneiden, Wasserstrahlschneiden (3D, 5-Achsen), Abkanten, Zuschneiden auf Tafelschere, Mechanische Anarbeitung (Gewinde, Senkungen, Passungen)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Buntmetalle, Reinaluminium Al 99.5, Kupfer (Kupferschienen), Kupfer, Stanzen und Umformen
- Zertifikate
- ISO 9001, IATF 16949, EMPB inkl. IMDS-Eintrag
- Mitarbeiter
- 0
- Branchen
- Automobilindustrie, Elektroindustrie, Maschinenbau
- 01
Beratung und CAD-Konstruktion
- 02
Werkzeugbau (Neufertigung, Wartung, Instandhaltung)
- 03
Stanzen und Umformtechnik
- 04
Blechbearbeitung (Laserschneiden, Wasserstrahlschneiden, Abkanten)
- 05
Baugruppenfertigung (Schweißen, Vernieten, Verpressen, Toxen/Clinchen)
- 06
Oberflächenbehandlung (Gleitschleifen, Entfetten, Schleifen)
- 07
Beschichtung via Partner
- 08
Qualitätsmanagement (EMPB inkl. IMDS)
- 09
Verpackung und Logistik
Werkstoffe und Verfahren
Stahl
Stanzen und Laserschneiden von Bauteilen mit Blechdicken von 0,2 bis 20 mm.
Edelstahl
Gebogene Stanzteile und Laserschnitte bis 12 mm Dicke, unter anderem für die Automobilindustrie.
Aluminium
Verarbeitung vom Coil mit Coilbreite bis 1200 mm, Laserschneiden auch von Reinaluminium Al 99.5.
Reinaluminium Al 99.5
Hochglanzmaterial für das Laserschneiden von Muster- und Serienteilen.
Kupfer
Fertigung von Kupferschienen mit Materialdicken bis 8 mm.
Buntmetalle
Bearbeitung auf Stanzautomaten und Einlegepressen für verschiedene Industriebereiche.
Stanzen und Umformen

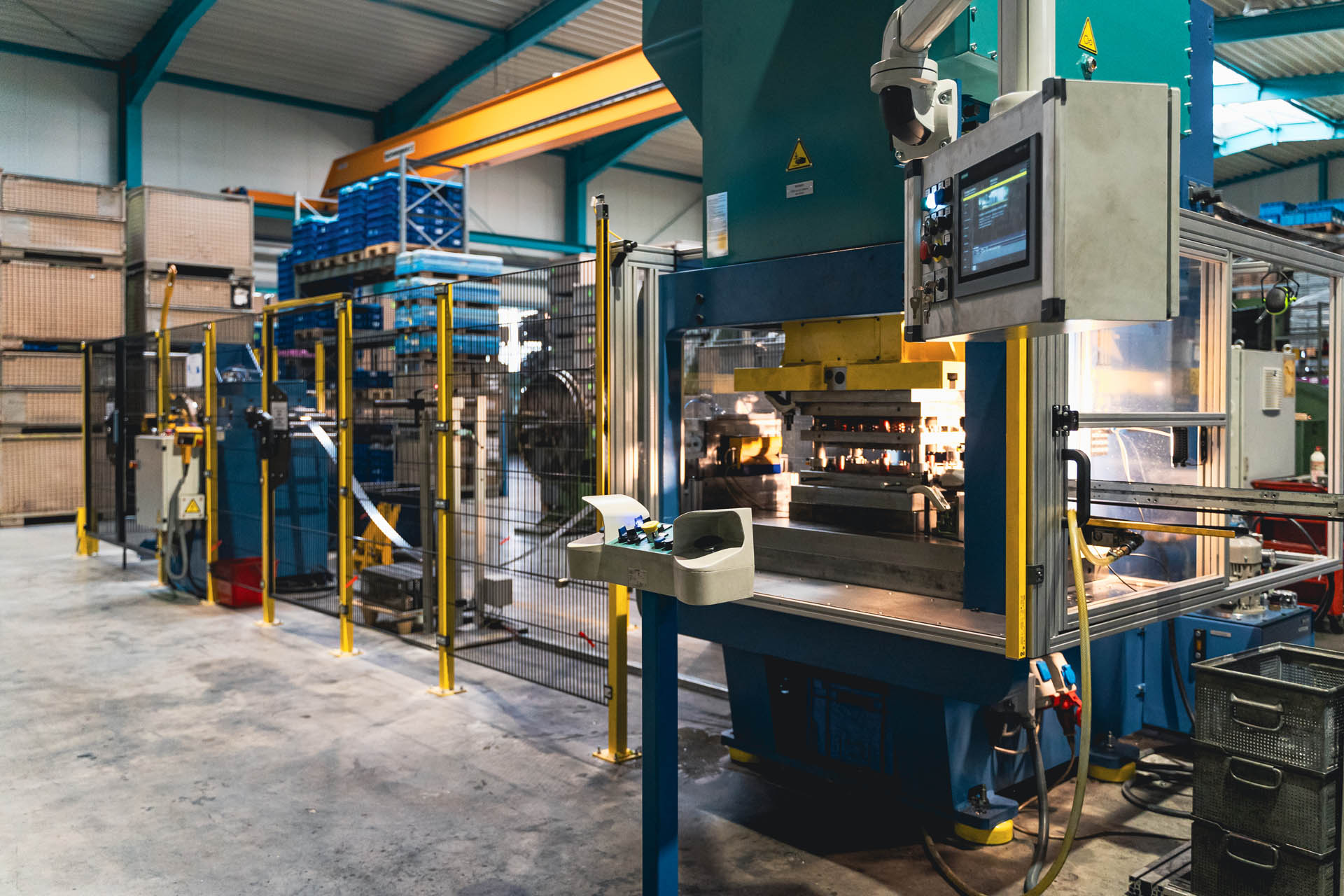

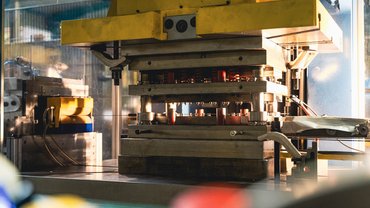

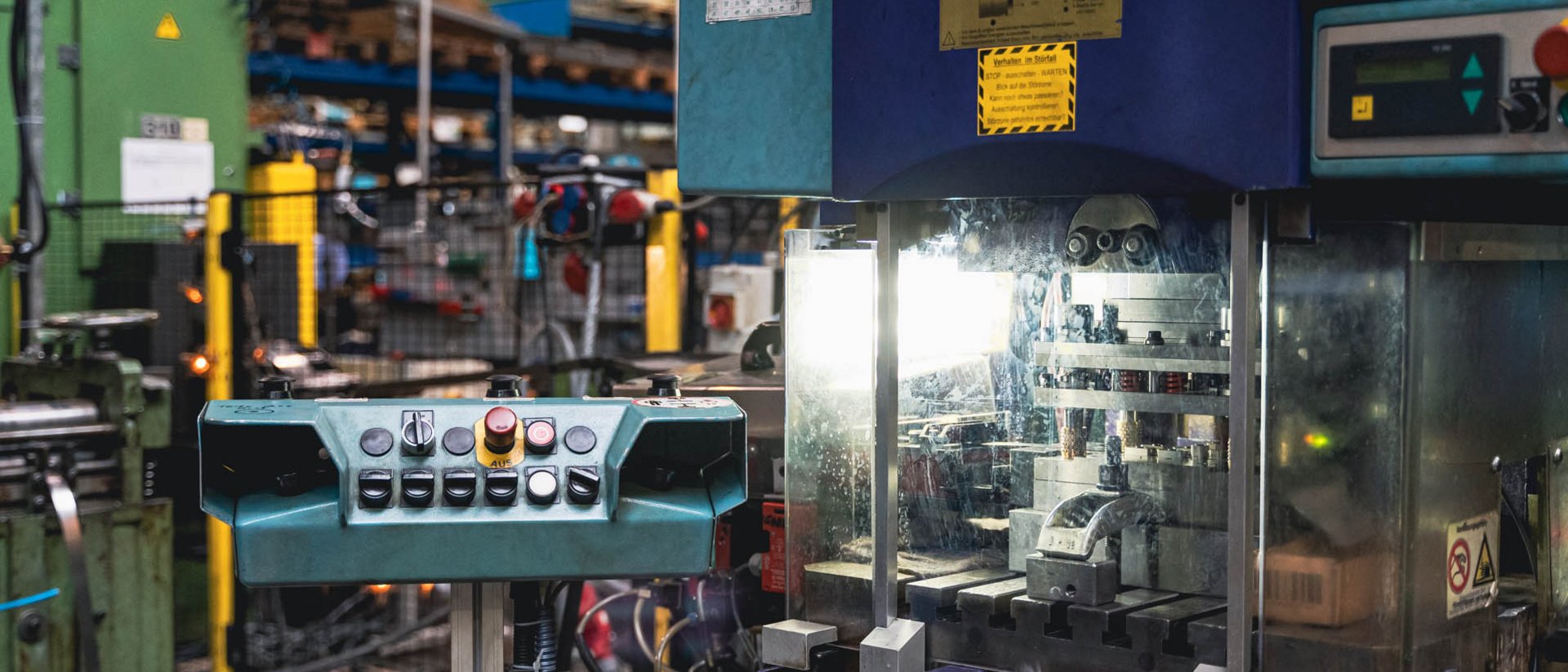

Stanzautomaten vom Coil (25–630 to) und Einlegepressen (5–500 to) vom Prototyp bis zur Großserie.
Laserschneiden

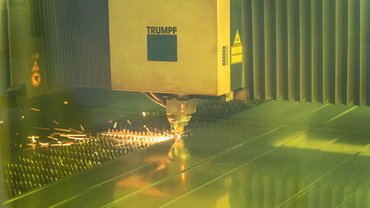

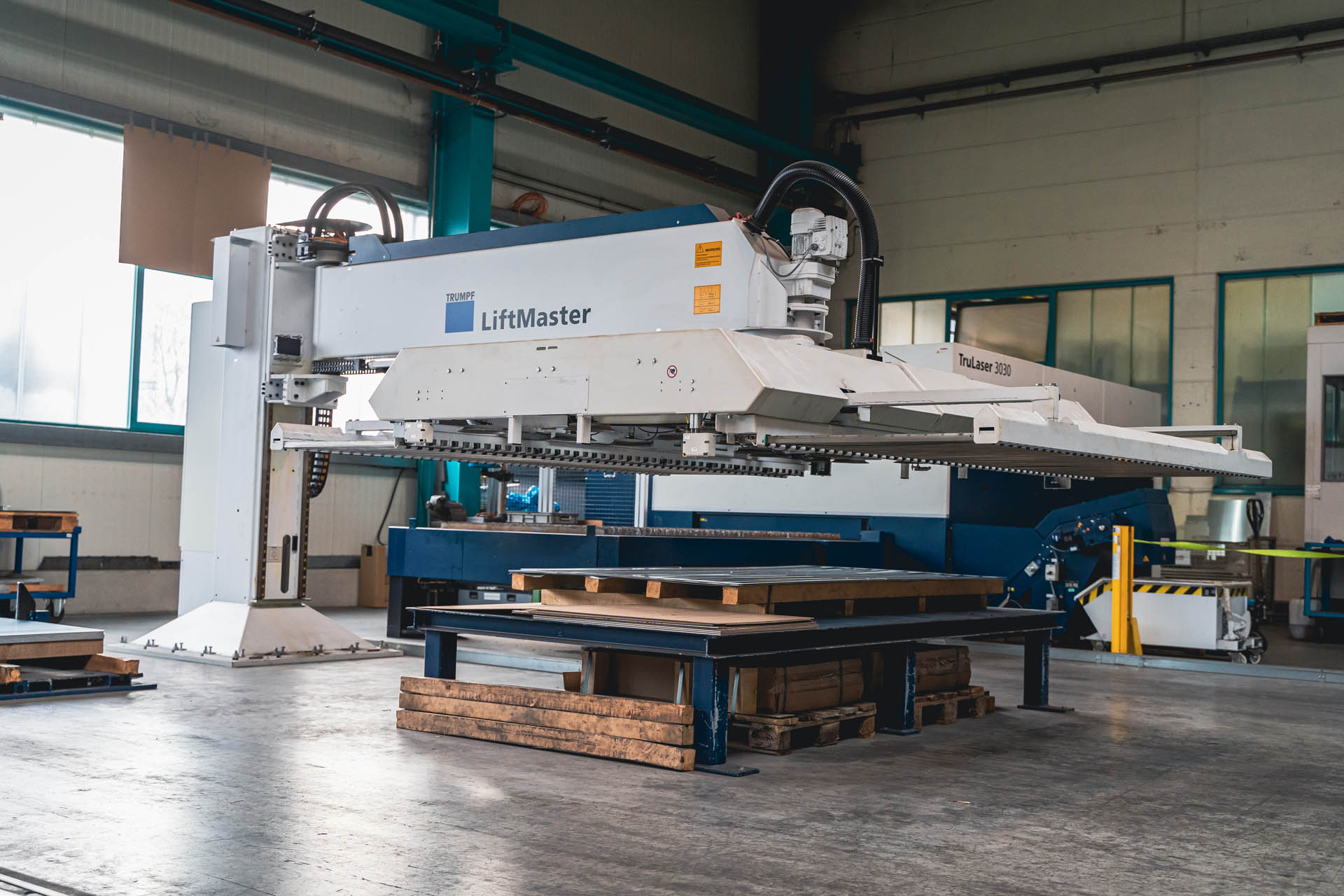

Trumpf-Laseranlage mit Format bis 1500 x 3000 mm und automatischer Bestückung.
Wasserstrahlschneiden 3D (5-Achsen)
Schnitte bis 40 mm Dicke bei ca. 4000 bar ohne thermische oder mechanische Werkstoffbeeinflussung.
Schweißen und Fügen
Roboterschweißen (Punkt, WIG, MIG, MAG) sowie Vernieten, Verpressen und Toxen/Clinchen.

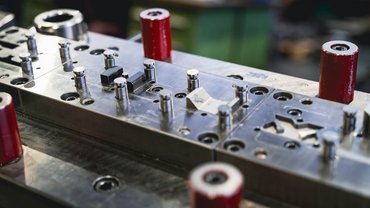

Werkzeugbau
Fräs-, Dreh-, Schleif- und Drahtschneidemaschinen für Folgeverbundwerkzeuge bis 600 x 380 mm intern.
Oberflächenbehandlung
Gleitschleifen, Entfetten (modifizierter Alkohol), Nass- und Trockenschliff sowie Beschichtung mit Partnern.
Standorte

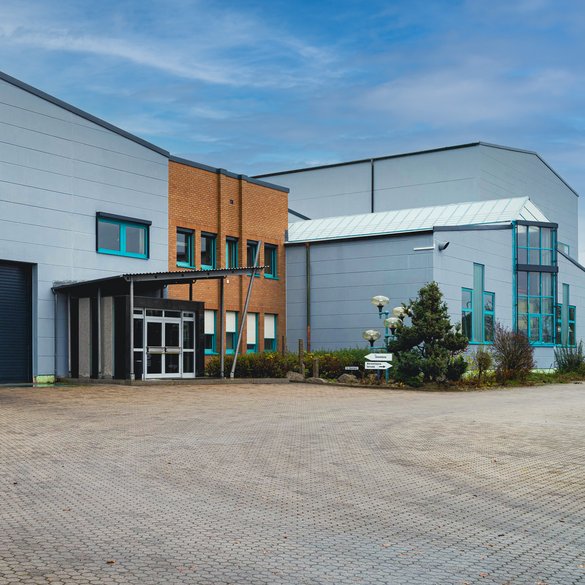

Maxhütte-Haidhof
DEProduktions- und Verwaltungsstandort, Teil der 60.000 qm Produktionsfläche der Unternehmensgruppe
- Stückgewicht / Größe
- Blechdicken 0,2–10 mm; Werkzeuge bis 600 x 380 mm intern,
- Losgröße
- Prototyp bis Großserie (1 bis 1 Million Stück)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Buntmetalle, Kupfer

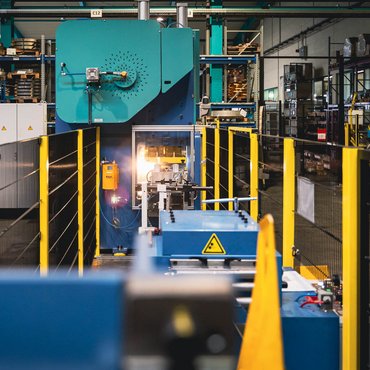

- Stanzautomaten 25–630 to

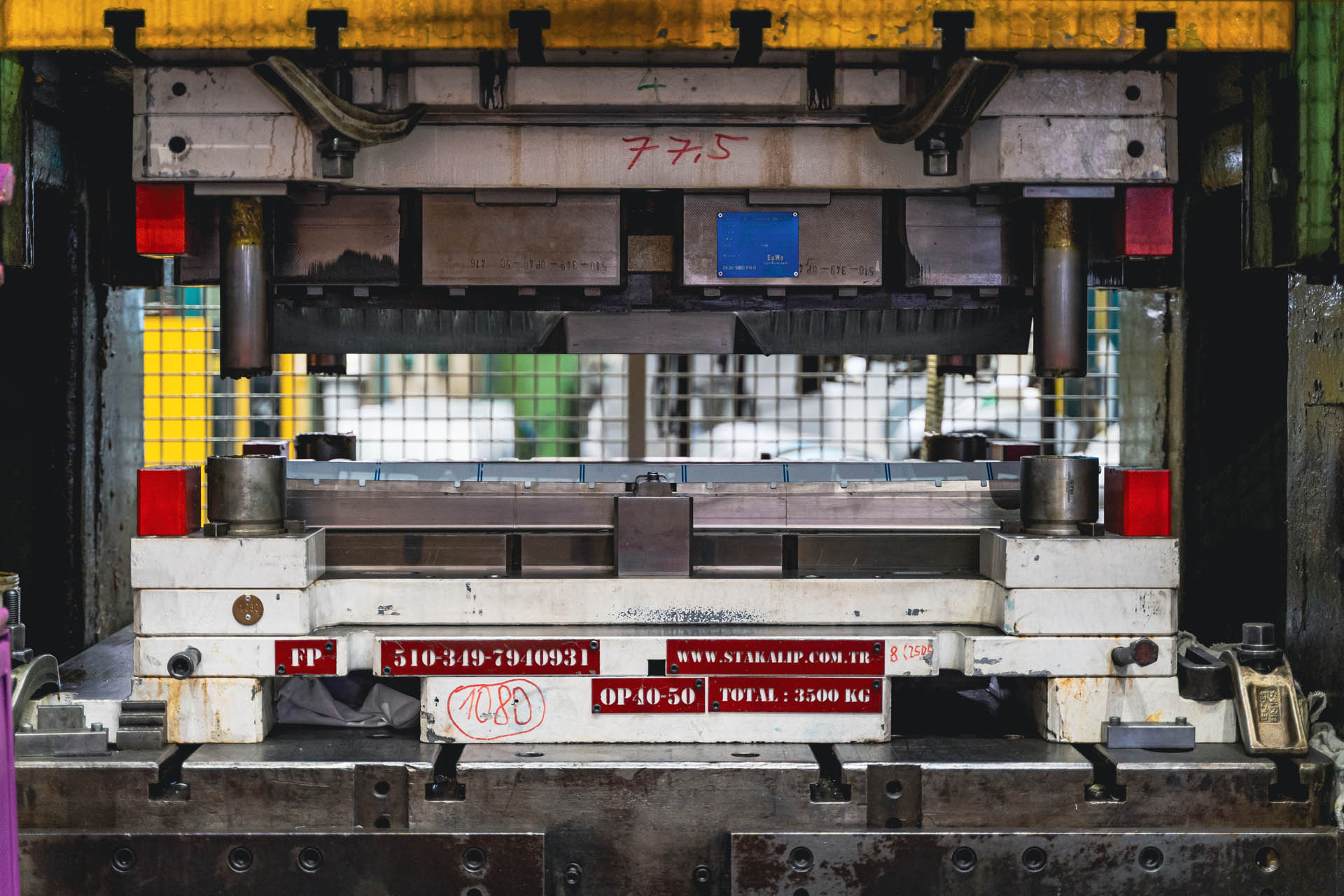

- 14 Exzenterpressen 5–500 to
- 2 Kniehebelpressen
- Hydraulikpressen 100–250 to
- Trumpf-Laseranlage 1500 x 3000 mm
- 3D-Wasserstrahlanlage 5-Achsen bis 4000 bar

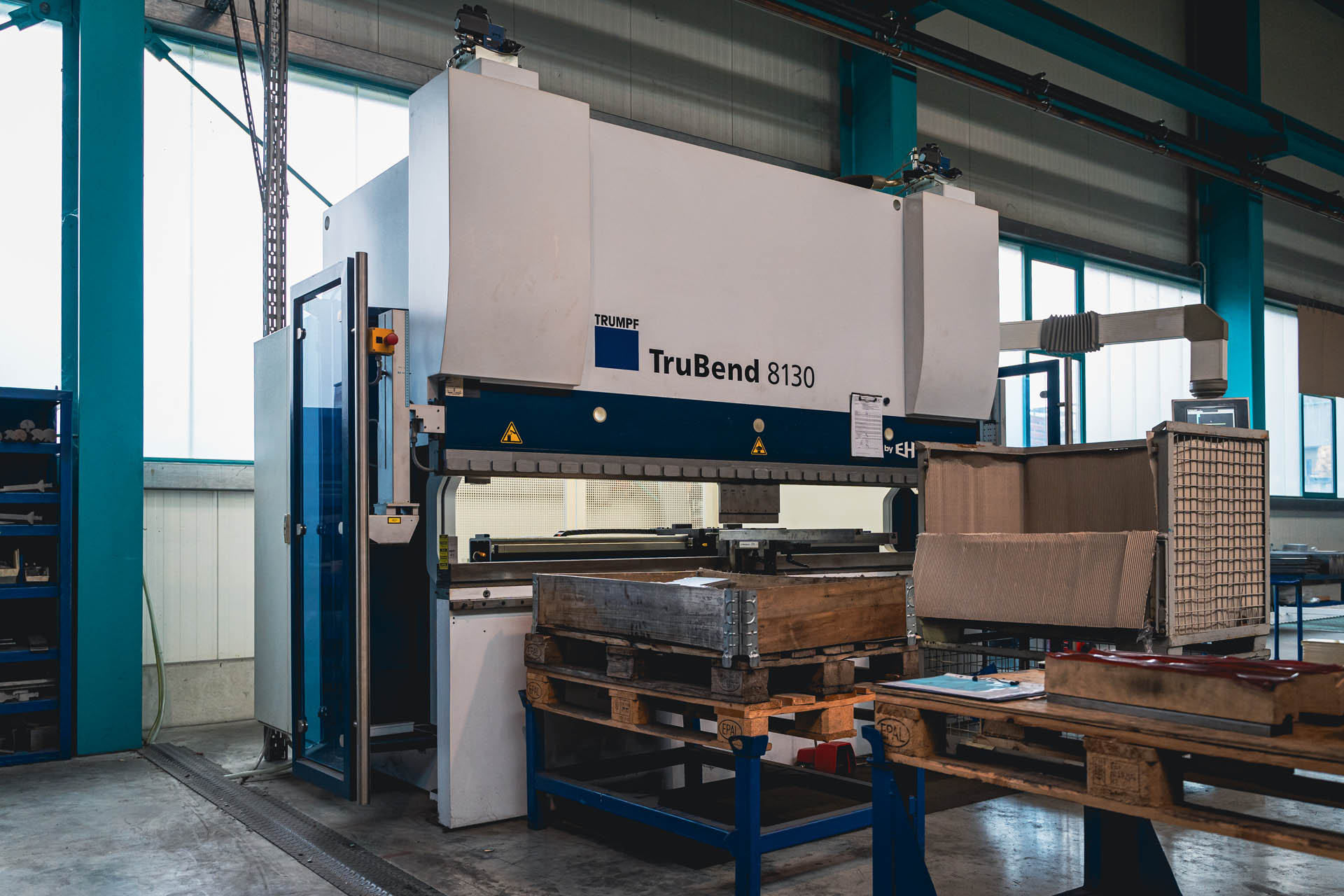

- Kantbänke bis 170 to / 4080 mm
- Tafelscheren bis 2500 mm
- Roboterschweißanlagen mit Drehtisch
- Punktautomaten

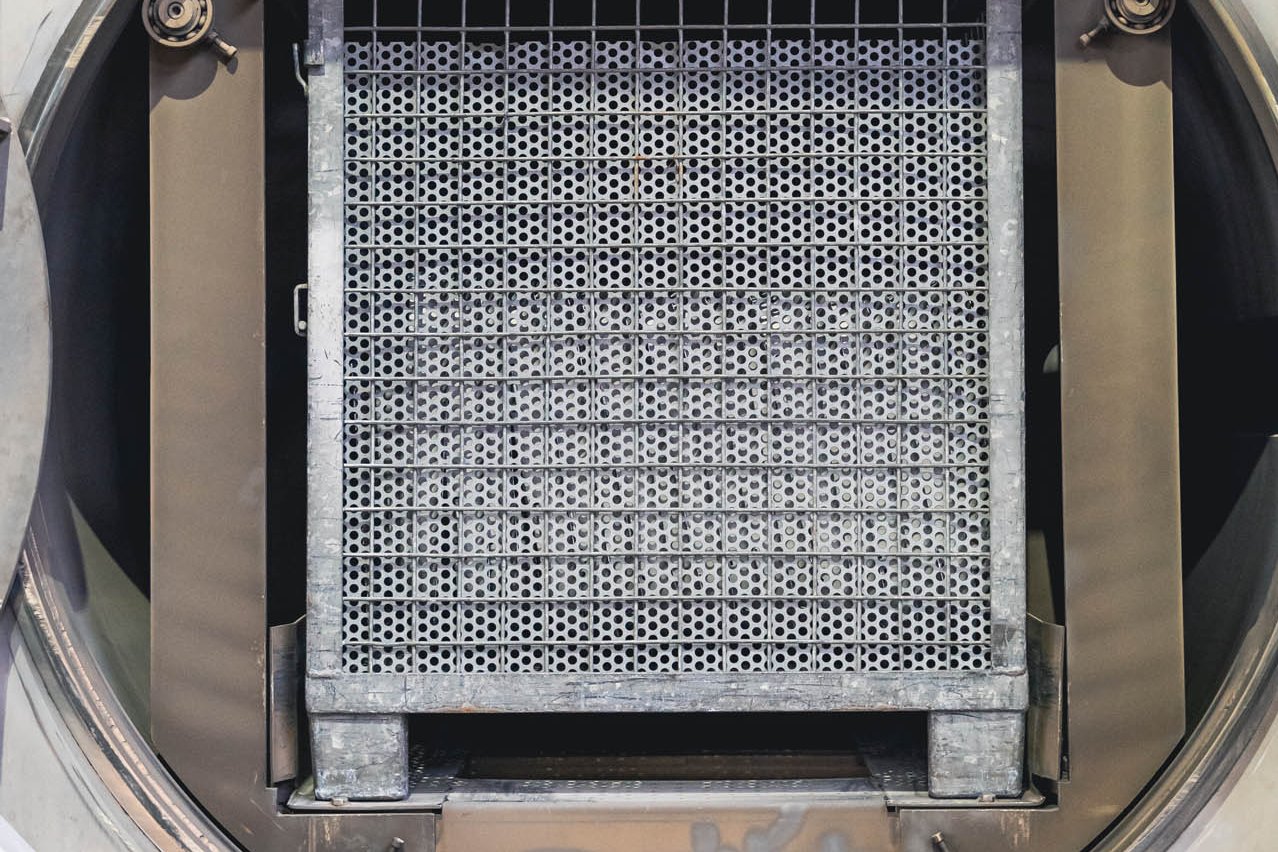

- Entfettungsanlage (modifizierter Alkohol)

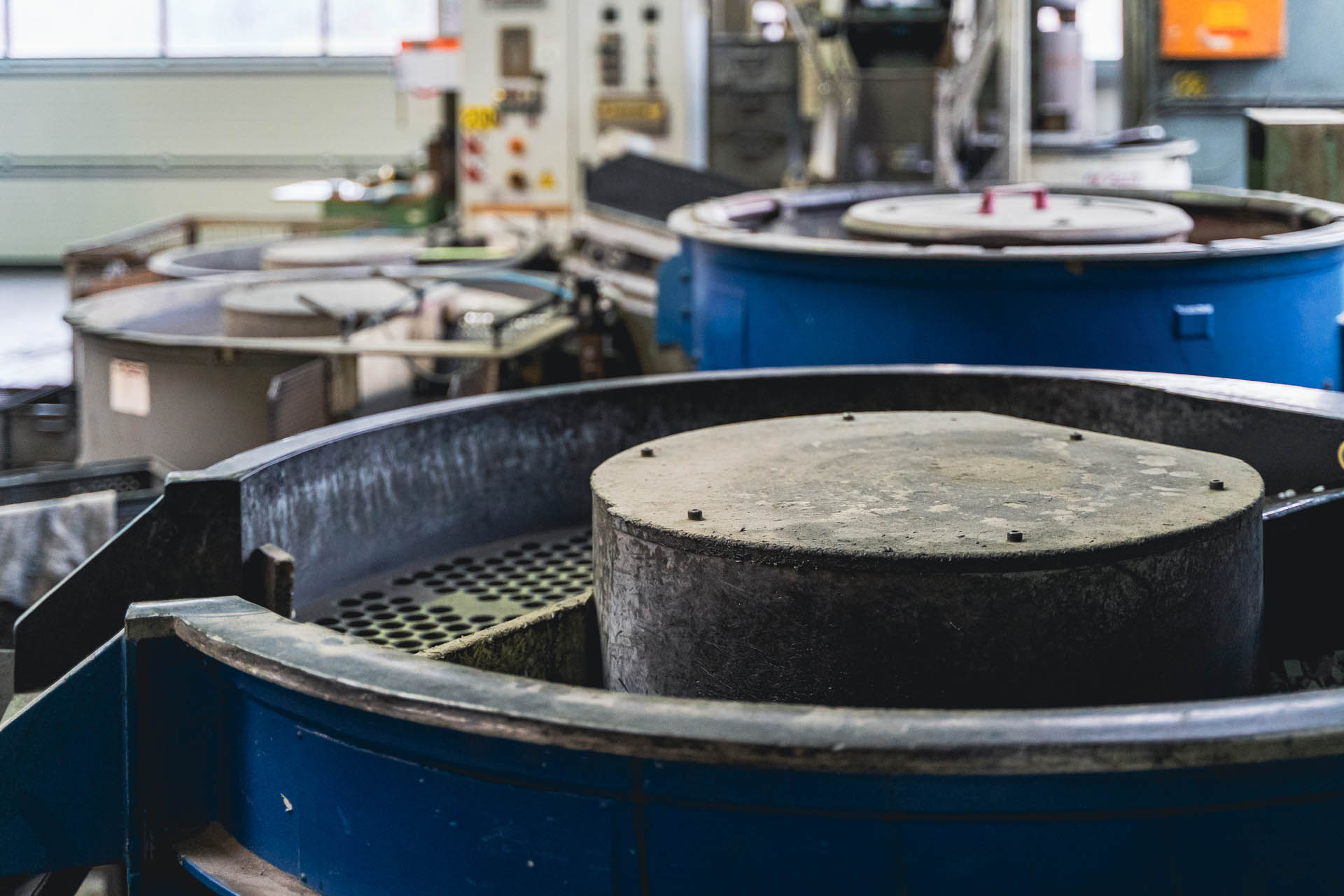

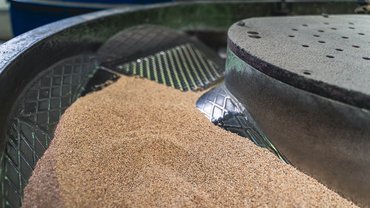

- Gleitschleifanlagen (Glocke, Rundvibrator)
- Fräs-, Dreh-, Schleif- und Drahtschneidemaschinen (Werkzeugbau)

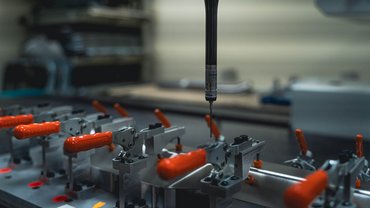

- Taktile Messmaschine Wenzel
- Optisches Koordinatenmessgerät Keyence

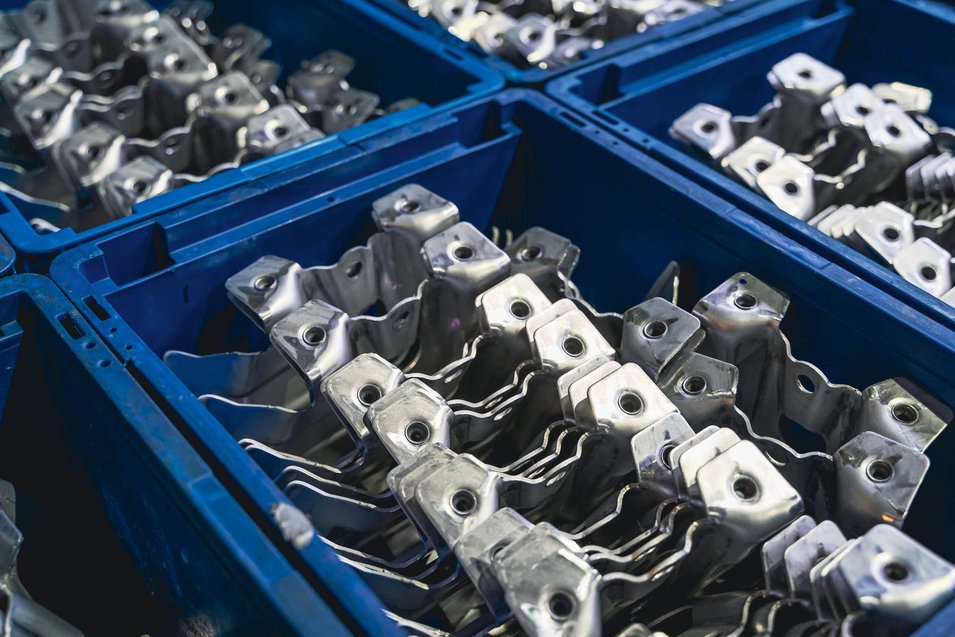

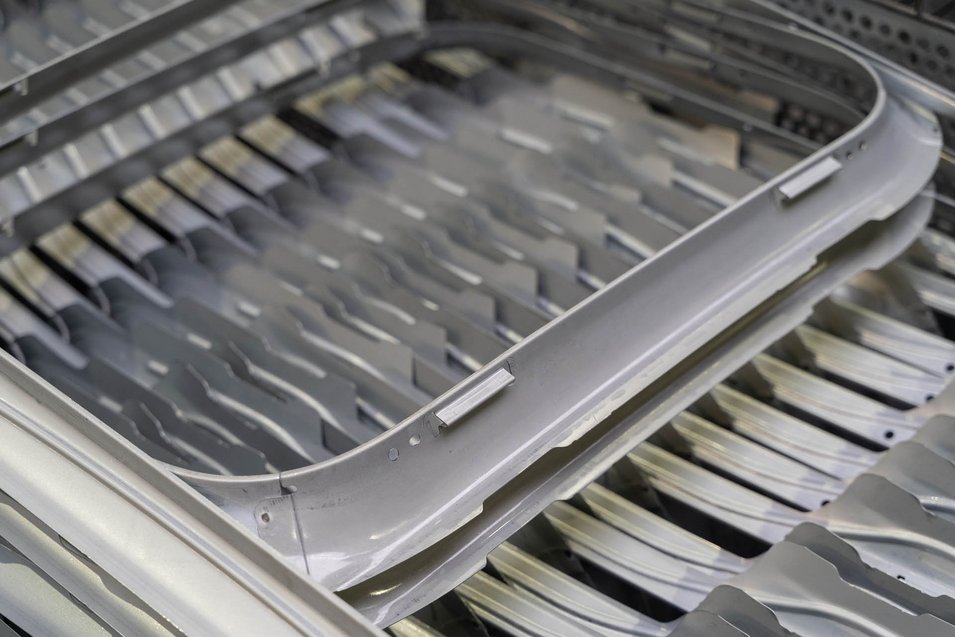

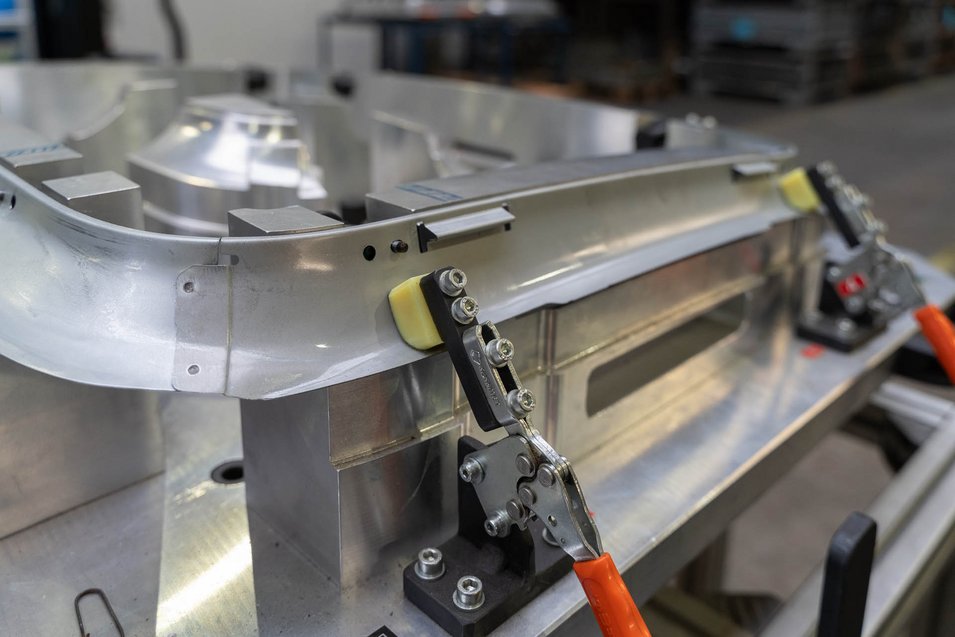

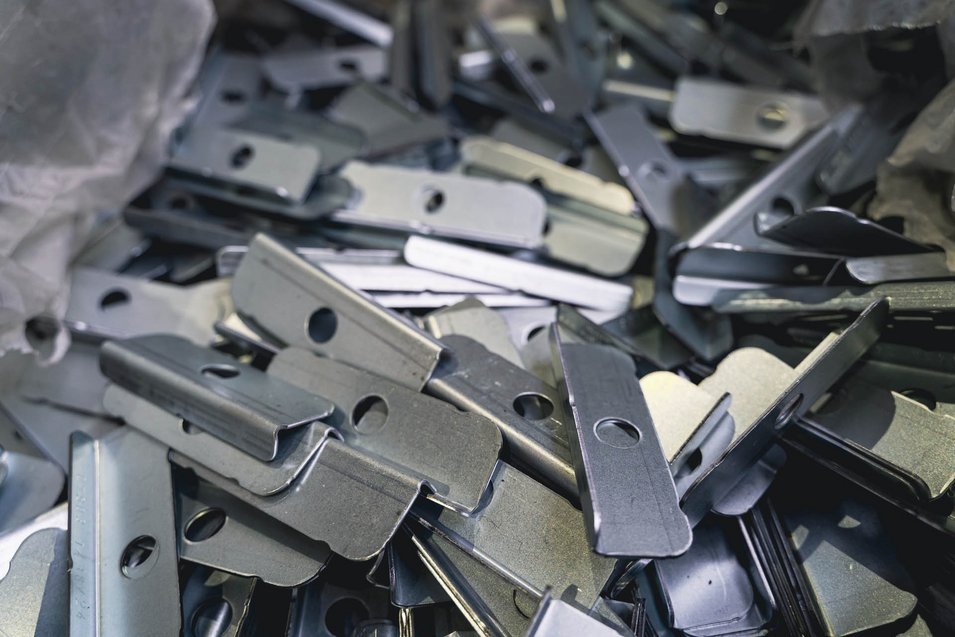

Bauteile und Fertigungsbeispiele
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Stanzen (Stanzautomaten)Umformung | – | 2500 x 1300 mm (Tischgröße) | – | 1 – 1 Million | Stahl, Edelstahl, Aluminium, Buntmetalle |
| Stanzen auf EinlegepressenUmformung | – | 1450 x 850 mm (Tischgröße) | – | – | Stahl, Edelstahl, Aluminium, Buntmetalle |
| UmformenUmformung | – | – | – | – | Stahl, Edelstahl, Aluminium, Buntmetalle |
| LaserschneidenZerspanung | – | 3000 mm × 1500 mm | – | – | Stahl, Edelstahl, Aluminium |
| Wasserstrahlschneiden (3D, 5-Achsen)Zerspanung | – | 3000 mm × 1500 mm | – | – | nahezu alle Materialien |
| AbkantenUmformung | – | 4080 mm | – | – | – |
| Zuschneiden auf TafelschereZerspanung | – | 2500 mm | 0,2 mm Dicke | – | – |
| Mechanische Anarbeitung (Gewinde, Senkungen, Passungen)Zerspanung | – | – | – | – | – |
| Werkzeugbau (Konstruktion, Neufertigung, Instandhaltung)Engineering | – | 600 x 380 mm (intern), bis 2400 mm | – | – | – |
| Roboterschweißen (Punkt-, WIG-, MIG-, MAG-Schweißen)Fügen | – | – | – | – | unterschiedlichste Materialtypen |
| Montage von Baugruppen (vernieten, verpressen von Bolzen/Muttern)Montage | – | – | – | – | – |
| Toxen / ClinchenFügen | – | – | – | – | – |
| Entfetten / TeilereinigungOberfläche | – | 1240 mm × 835 mm × 970 mm | 800 kg / Charge | – | – |
| Gleitschleifen / TrowalisierenOberfläche | – | – | 4 mm Teilegröße (Glocke) – 150 mm Teilegröße (Rundvibrator) | – | – |
| Schleifen / Entgraten (Nass- und Trockenschliff)Oberfläche | – | – | – | – | – |
| Beschichtung (KTL, Versilbern, Verzinken, Phosphatieren) via externe PartnerOberfläche | – | – | – | – | – |
| Qualitätsmanagement (Messtechnik, EMPB inkl. IMDS-Eintrag)Prüfung | – | – | – | – | – |
| Beratung und CAD-KonstruktionEngineering | – | – | – | – | – |
21 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Stanzautomaten | – | – | Tischgröße bis 2500 x 1300 mm; Presskraft 25-630 to; Coilbreite bis 800 mm (Alu bis 1200 mm); | – | Maxhütte-Haidhof |
| Exzenterpressen | – | 14 | Presskraft 5-500 to; Tischgröße bis 2110 x 1400 mm | – | Maxhütte-Haidhof |
| Kniehebelpressen | – | 2 | – | – | Maxhütte-Haidhof |
| Hydraulikpressen | – | – | Presskraft 100-250 to; Tischgröße bis 1250 x 990 mm | – | Maxhütte-Haidhof |
| Laseranlage | Trumpf | – | Formatgröße bis 1500 x 3000 mm; Blechdicke Stahl bis 20 mm, Edelstahl bis 12 mm, Alu bis 6 mm | – | Maxhütte-Haidhof |
| 3D-Wasserstrahlanlage (5-Achsen) | – | – | Formatgröße bis 1500 x 3000 mm; Blechdicke bis 40 mm; Druck ca. 4000 bar | – | Maxhütte-Haidhof |
| Kantbank | – | mehrere | Presskraft bis 170 to; Länge bis 4080 mm | – | Maxhütte-Haidhof |
| Tafelschere / Blechscheren | – | mehrere | Länge bis 2500 mm; Materialdicke ab 0,2 mm | – | Maxhütte-Haidhof |
| Entfettungsanlage (modifizierter Alkohol) | – | 1 | Beladung 1240 x 835 x 970 mm; max. 800 kg / Charge | – | Maxhütte-Haidhof |
| Gleitschleifanlage (Glocke) | – | mehrere | Teilegröße 4-20 mm | – | Maxhütte-Haidhof |
| Gleitschleifanlage (Rundvibrator) | – | mehrere | Teilegröße 20-150 mm | – | Maxhütte-Haidhof |
| Fräsmaschinen (Werkzeugbau) | – | – | – | – | Maxhütte-Haidhof |
| Drehmaschinen (Werkzeugbau) | – | – | – | – | Maxhütte-Haidhof |
| Schleifmaschinen (Werkzeugbau) | – | – | – | – | Maxhütte-Haidhof |
| Drahtschneidemaschinen / Erodieranlagen | – | – | – | – | Maxhütte-Haidhof |
| Startlochbohrmaschine | – | – | – | – | Maxhütte-Haidhof |
| Roboterschweißanlagen mit automatischem Drehtisch | – | mehrere | – | – | Maxhütte-Haidhof |
| Punktautomaten | – | – | – | – | Maxhütte-Haidhof |
| Taktile Messmaschine | Wenzel | – | – | – | Maxhütte-Haidhof |
| Optisches Koordinatenmessgerät | Keyence | – | – | – | Maxhütte-Haidhof |
| Schleifanlagen (Nass- und Trockenschliff) | – | – | – | – | Maxhütte-Haidhof |
Zusatzleistungen
Qualitätsmanagement
Eine eigene Qualitätsabteilung sichert Produkt- und Prozessqualität durch fertigungsbegleitende Prüfungen mit moderner Messtechnik (taktile Messmaschine Wenzel, optisches Koordinatenmessgerät Keyence). EMPB inklusive IMDS-Eintrag wird durchgeführt; die Unternehmen sind seit vielen Jahren nach ISO 9001 und IATF 16949 zertifiziert.
| Nachweis | Maxhütte-Haidhof |
|---|---|
| ISO 9001 | |
| IATF 16949 | |
| EMPB inkl. IMDS-Eintrag |
Historie
- Vor 2014
Mehr als 100-jährige Tradition der beiden Firmen, ursprünglich kleine Schlosserei- und Metallbetriebe
- 2014
Zusammenschluss von INTEGRAL Metalltechnik und MAHR Metalltechnik am Standort Maxhütte-Haidhof als Teil der Dr. Baumann Unternehmensgruppe
- Jüngste Inve
Investition von über 800.000 Euro in Erweiterung der Stanzautomaten und eine neue Entfettungsanlage
