Statische und dynamische Pfahlprobebelastungen bis 40.000 kN, Integritätsprüfungen und Fernüberwachung mit eigener Messtechnik.
IPM Impuls Pfahlmessung GmbH
Gotha (OT Boilstädt) · GothaNeu auf Amplifa
Über IPM
Die IPM Impuls Pfahlmessung GmbH aus Gotha ist ein Spezialist für Pfahlprüfungen im Tiefbau. Das Unternehmen führt statische Probebelastungen (Druck, Zug, Pfahlgruppe, horizontal, zyklisch, Langzeit) bis 40.000 kN durch sowie dynamische Probebelastungen mit eigenem Fallgewicht bis 14 t, ausgewertet nach CASE und CAPWAP. Weitere Leistungen sind Pfahlinstrumentierung mit bis zu acht Messebenen, Fernüberwachung, Integritätsprüfungen nach Low-Strain, Cross-Hole und TIP, Pfahllängenermittlung sowie Setzungs- und Neigungsmessung. Alle Mess-, Steuer- und Regelsysteme sind Eigenentwicklungen; die Statik jedes Prüfaufbaus wird im eigenen Haus erstellt. Zu den Kunden zählen Projekte wie Stuttgart 21, das Humboldt Forum, der Flughafen BER und der Fraport Terminal 3. Die Einsätze erstrecken sich auf 21 Länder von Island bis Kasachstan, mit Schwerpunkten in Infrastruktur und Bahn, Brückenbau, Hochbau, Häfen, Kraftwerksbau und Offshore-Windenergie.
- Standort
- Gotha (OT Boilstädt)
- Verfahren
- Statische Probebelastung (Druck, Zug, Pfahlgruppe, horizontal, zyklisch, Langzeit), Zug-Probebelastung, Pfahlgruppenbelastung, Horizontale Probebelastung (inkl. Ketteninklinometer), Langzeitbelastung (elektronisch geregelt, mit Fernüberwachung), Zyklische Probebelastung (Offshore- und Bahngründungen), Anker- und Mikropfahlprüfung nach DIN EN 1537 (GEWI-Pfähle, Verpresspfähle, Rundstahlanker), Duktilpfahlprüfung (Modulpfähle), Druck und Zug
- Werkstoffe
- Baustahl S460, Duktile Gussrohre (Duktilpfähle/Modulpfähle), Stahlbeton (Fertigrammpfähle), Zementmörtel (Verpressung Duktilpfahlmantel), Stahlrohrpfähle, Stahlprofilpfähle, Holzpfähle (im Bestand), Stahlrohr- und Stahlprofilpfähle
- Zertifikate
- Kalibriernachweise Messkette, ISO 9001, Gefährdungsbeurteilung vor jedem Einsatz
- Gegründet
- 1995
- Branchen
- Infrastruktur und Bahn, Brückenbau, Hochbau, Industrie, Häfen und Wasserbau, Energie / Offshore-Wind
- 01
Beratung und Prüfkonzept
- 02
Projektierung und Statik der Prüfaufbauten
- 03
Eigenentwicklung von Messsystemen und Prüfträgern
- 04
Aufbau der Belastungskonstruktion vor Ort
- 05
Messung (statisch, dynamisch, Integrität, Instrumentierung)
- 06
Auswertung und prüffähiger Bericht
Verfahren und Werkstoffe
Baustahl S460
Werkstoff der verstärkten HE1000- und HE700-Traversen für Prüflasten bis 40.000 kN.
Duktile Gussrohre (Duktilpfähle/Modulpfähle)
Gerammte Modulpfähle, geprüft auf Druck und Zug, Mantel je nach System mit Zementmörtel verpresst.
Stahlbeton (Fertigrammpfähle)
Typischer Prüfpfahl der dynamischen Probebelastung.
Stahlrohr- und Stahlprofilpfähle
Geprüft dynamisch und statisch, unter anderem am Windpark Baltic 2.
Zementmörtel
Verpressung des Duktilpfahlmantels.
Holzpfähle im Bestand
Nachträgliche Prüfung bestehender Gründungen.
Standorte
Gotha (OT Boilstädt)
DEBüro und Verwaltung, Fertigung und Lager der Belastungsausrüstung
- Losgröße
- Einzelprojekte bis Serienprüfungen
- Werkstoffe
- Baustahl S460, Hydraulikkomponenten
- 15-MN-Pressenpaket
- 27-MN-Pressenpaket
- 40-MN-Pressenpaket
- acht Prüfträger 15,1 m mit 700 t Last je Träger
- acht Prüfträger 12 m mit mindestens 500 t Last
- Belastungskrone bis 18 Ankeranschlüsse
- zwei Spezialfreifallgewichte 7–14 t
- Hydraulikaggregate bis 700 bar
- sechs PIT-Geräte
- CHUM Cross-Hole-Ultraschall
- PAK-8 mit Akku und WLAN
Gotha
DEProjektierung

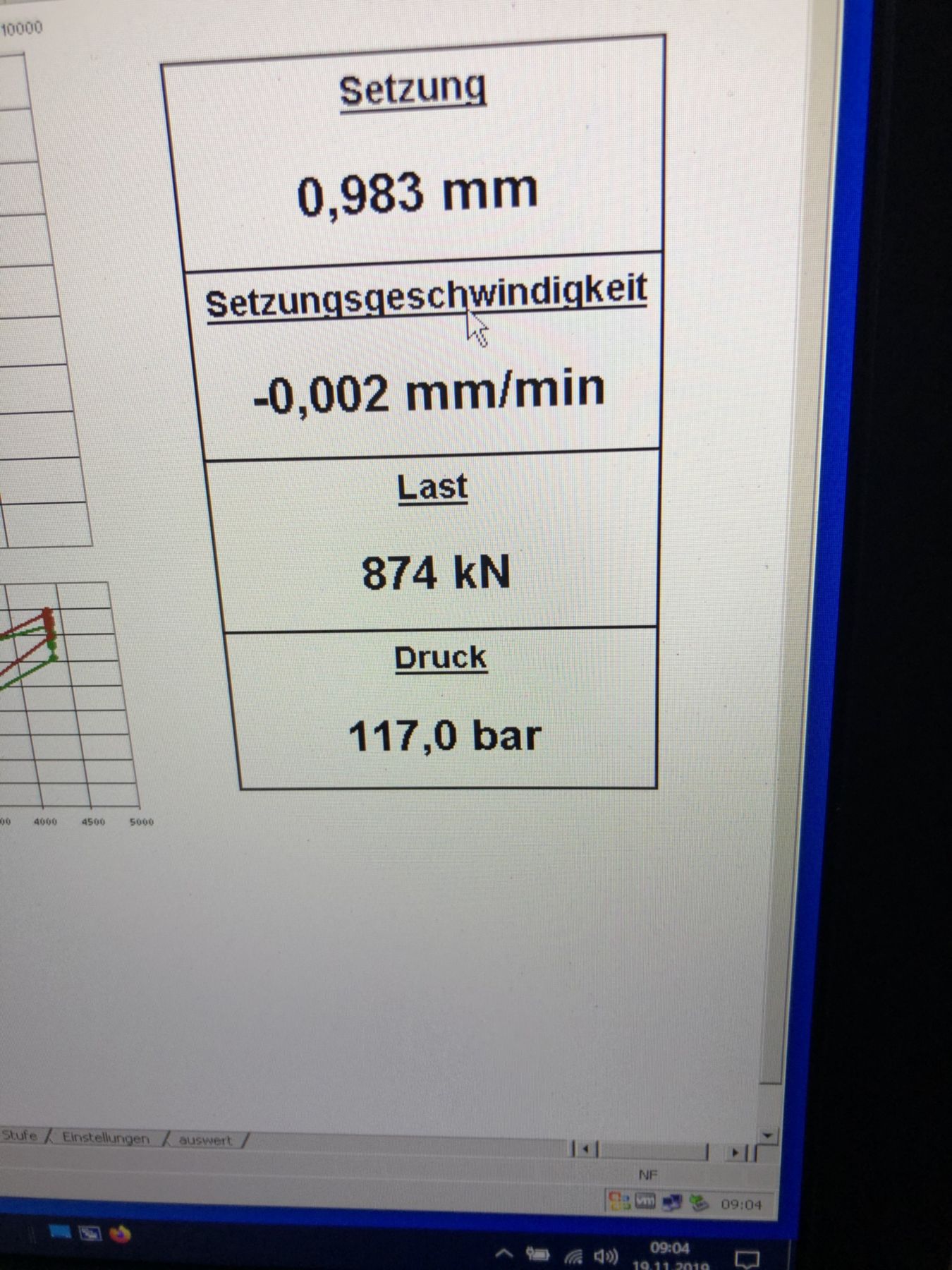

- PC-gesteuertes Mess- und Regelsystem
- Datenlogger
- faseroptische Messtechnik
- eigene Mess- und Auswertesoftware
Leistungen

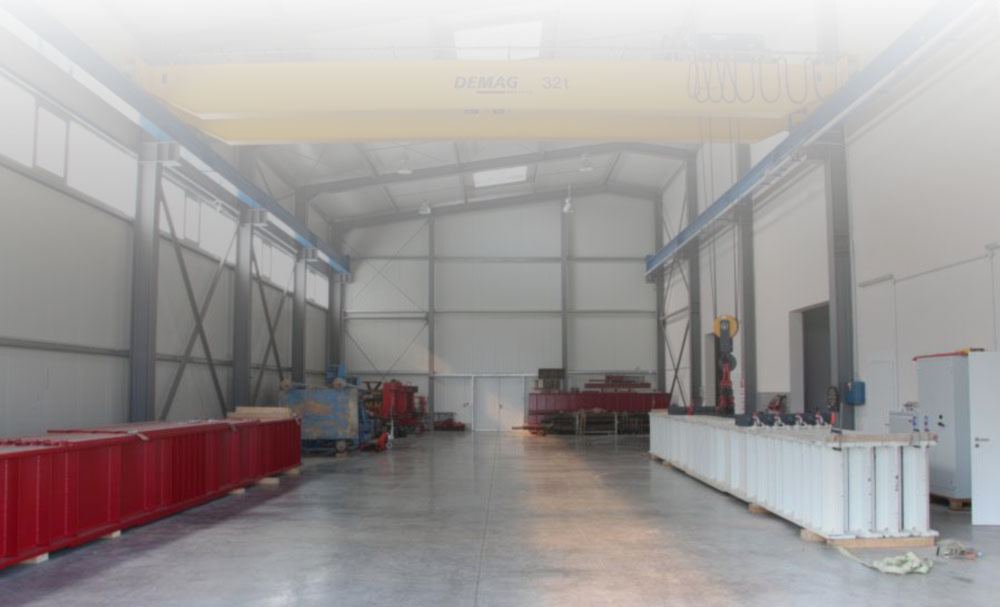

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen

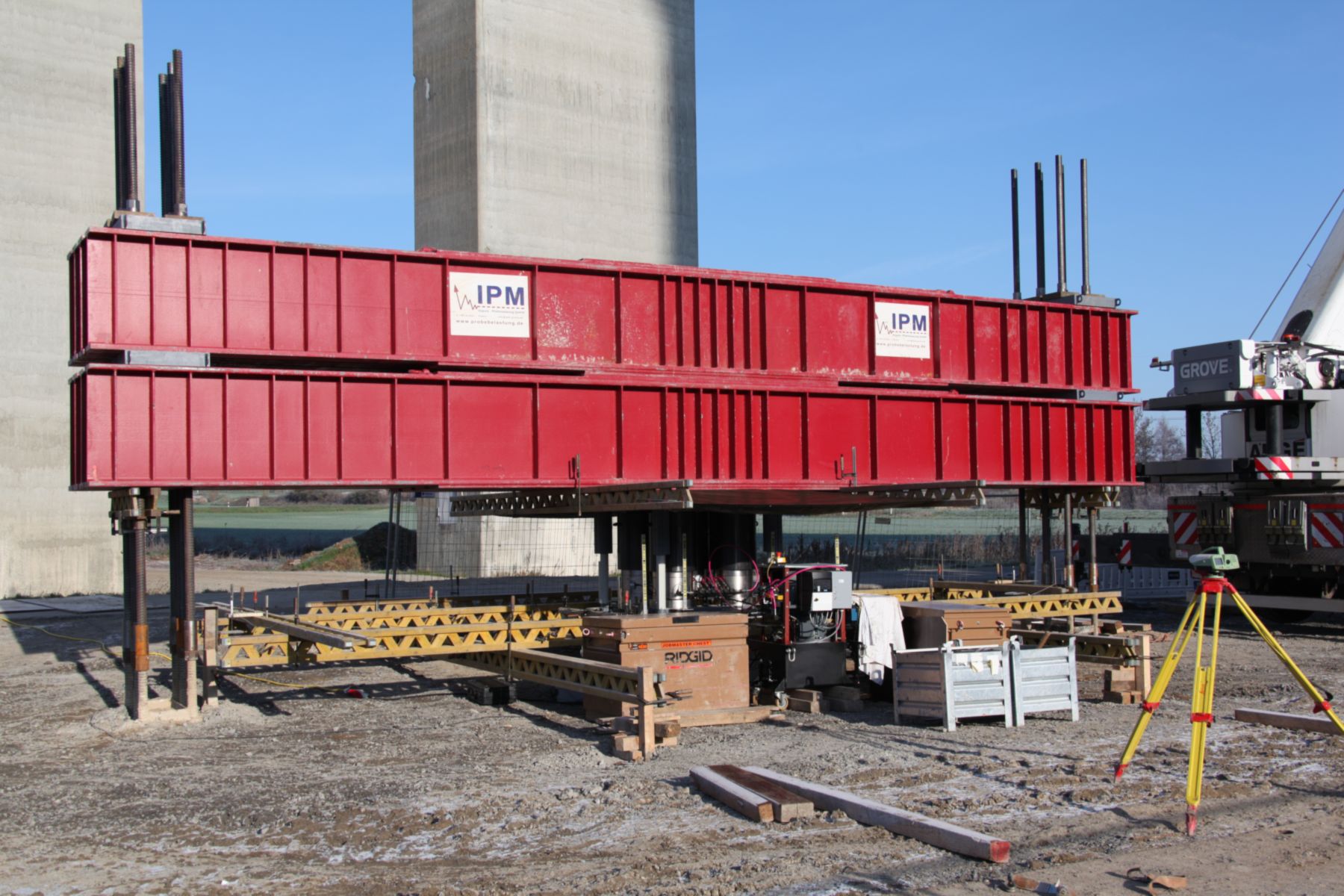

| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Statische Probebelastung (Druck, Zug, Pfahlgruppe, horizontal, zyklisch, Langzeit)Prüfung | – | – | – | 40.000 kN Prüfkraft | – |
| Zug-ProbebelastungPrüfung | – | – | – | bis 15.000 kN | Stahlrohrpfähle |
| PfahlgruppenbelastungPrüfung | – | – | – | – | – |
| Horizontale Probebelastung (inkl. Ketteninklinometer)Prüfung | – | – | – | – | – |
| Langzeitbelastung (elektronisch geregelt, mit Fernüberwachung)Prüfung | – | – | – | – | – |
| Zyklische Probebelastung (Offshore- und Bahngründungen)Prüfung | – | – | – | 15.000 kN Druck und Zug (Baltic 2) | – |
| Anker- und Mikropfahlprüfung nach DIN EN 1537 (GEWI-Pfähle, Verpresspfähle, Rundstahlanker)Prüfung | – | – | – | – | – |
| Duktilpfahlprüfung (Modulpfähle), Druck und ZugPrüfung | – | – | – | – | duktiles Gussrohr, Zementmörtel |
| Dynamische Probebelastung (Fallgewicht, Auswertung CASE und CAPWAP)Prüfung | – | – | 14 t Fallgewicht | 107 Prüfungen/Jahr – 130 Prüfungen/Jahr | – |
| Rammbegleitung (PDA: Rammenergie, Spannungen, Tragfähigkeit)Prüfung | – | – | – | – | – |

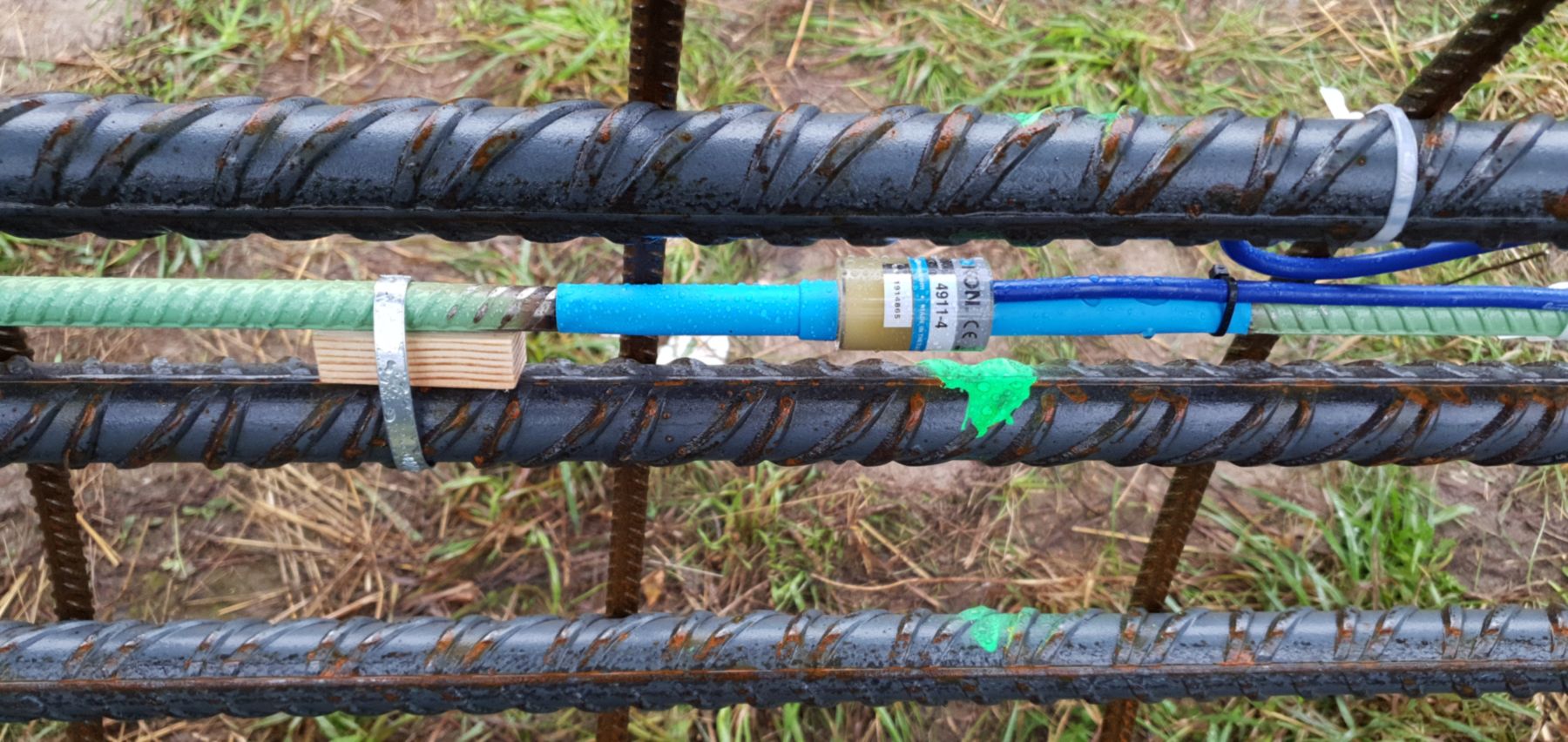

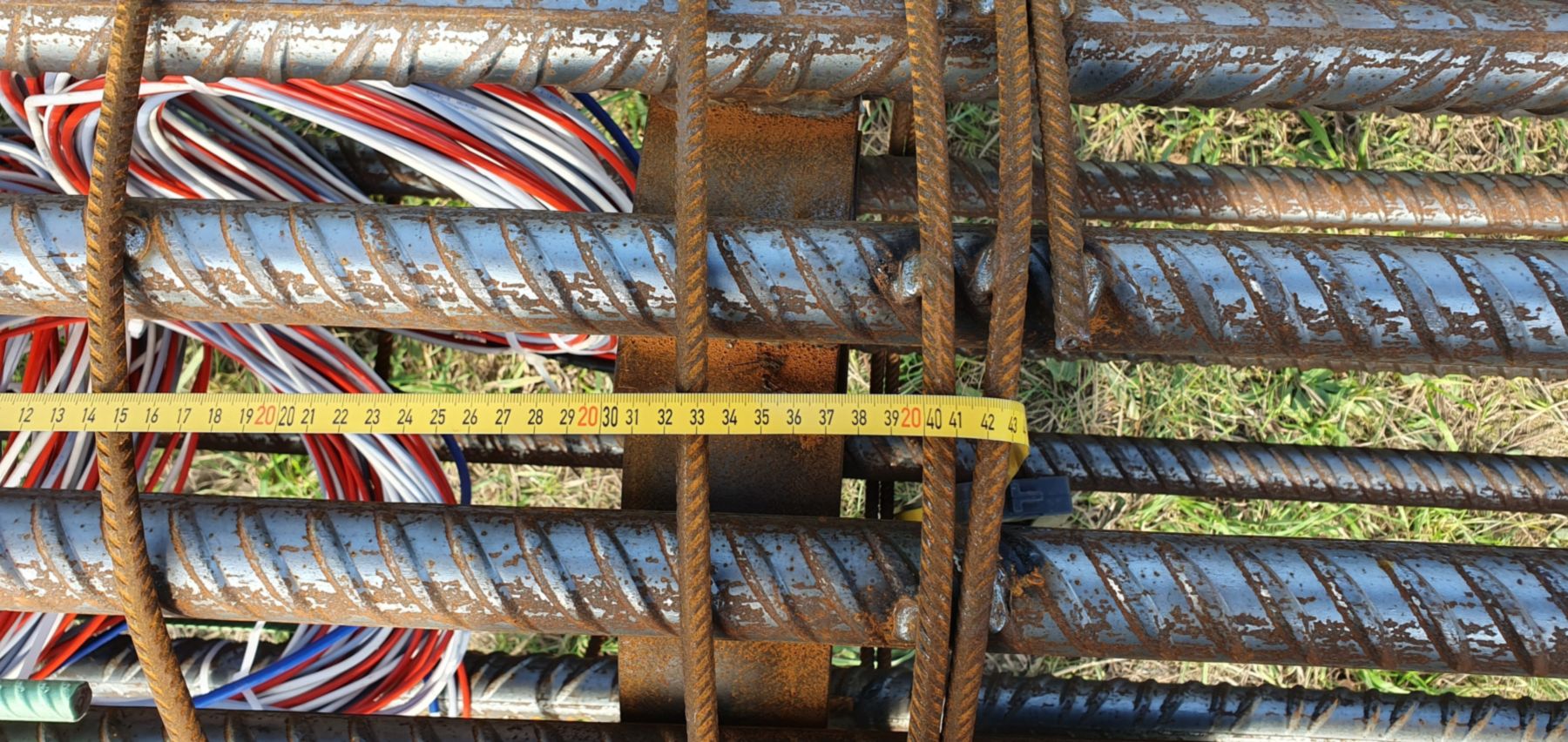

| Pfahlinstrumentierung (Mantelreibung und Spitzendruck, bis acht Messebenen)Prüfung | – | – | – | – | – |
| Fernüberwachung (Langzeitmessung mit regelmäßiger Fernabfrage)Prüfung | – | – | – | – | – |

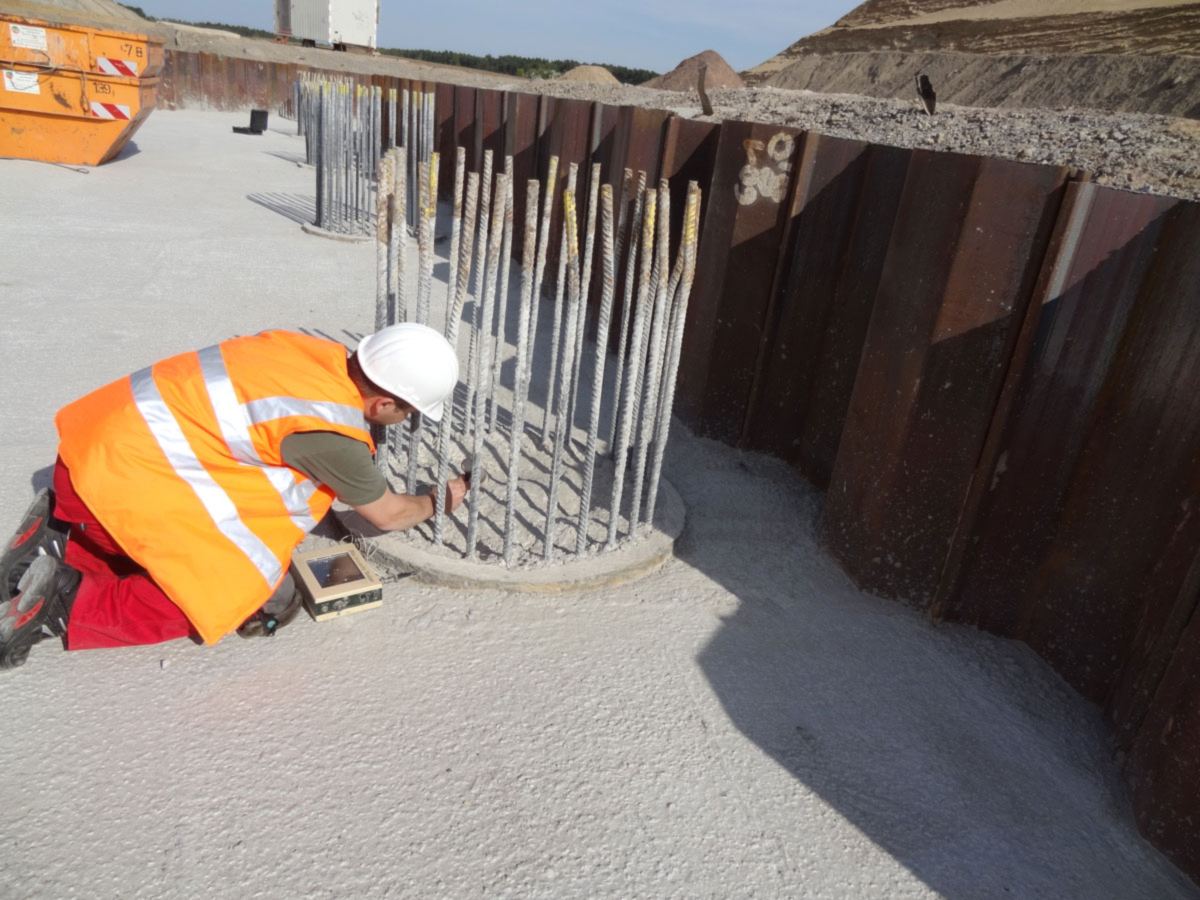

| Integritätsprüfung Low-Strain (Hammerschlag, Impuls-Echo, PIT)Prüfung | – | – | – | über 9.000 Pfähle pro Jahr (2017: 9.100) | – |
| Integritätsprüfung Cross-Hole (Ultraschall, CHUM/CSL)Prüfung | – | – | – | – | – |
| Thermische Integritätsprüfung (TIP)Prüfung | – | – | – | – | – |
| Pfahllängenermittlung (Laufzeitmessungen am Bestandspfahl)Prüfung | – | – | – | – | – |
| Setzungs- und NeigungsmessungPrüfung | Auflösung 1/1000 mm | – | – | – | – |
| Niveauregulierung und Konstanthaltung (Hydraulik)Prüfung | – | – | – | – | – |
| Kalibriermessung Hydraulik (Pressen, Kraftmessdosen, Aggregate im eigenen Haus kalibriert)Prüfung | – | – | – | – | – |
| Entwicklung von Messsystemen (Eigenentwicklung, vollelektronisch seit 1995)Engineering | – | – | – | – | – |
| Programm- und Softwareentwicklung (Steuerung, Datenerfassung, Auswertung)Engineering | – | – | – | – | – |
| Beratung bei Projekten (Prüfkonzept, Pfahloptimierung, Ausschreibung, Normwahl)Engineering | – | – | – | – | Stahl, Beton |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Pressenpaket | IPM Eigenentwicklung 15-MN-Pressenpaket | – | bis 15.000 kN | 2005 | Gotha |
| Pressenpaket | IPM Eigenentwicklung 27-MN-Pressenpaket | – | bis 27.000 kN | 2011 | Gotha |
| Pressenpaket | IPM Eigenentwicklung 40-MN-Pressenpaket | – | bis 40.000 kN | 2018 | Gotha |

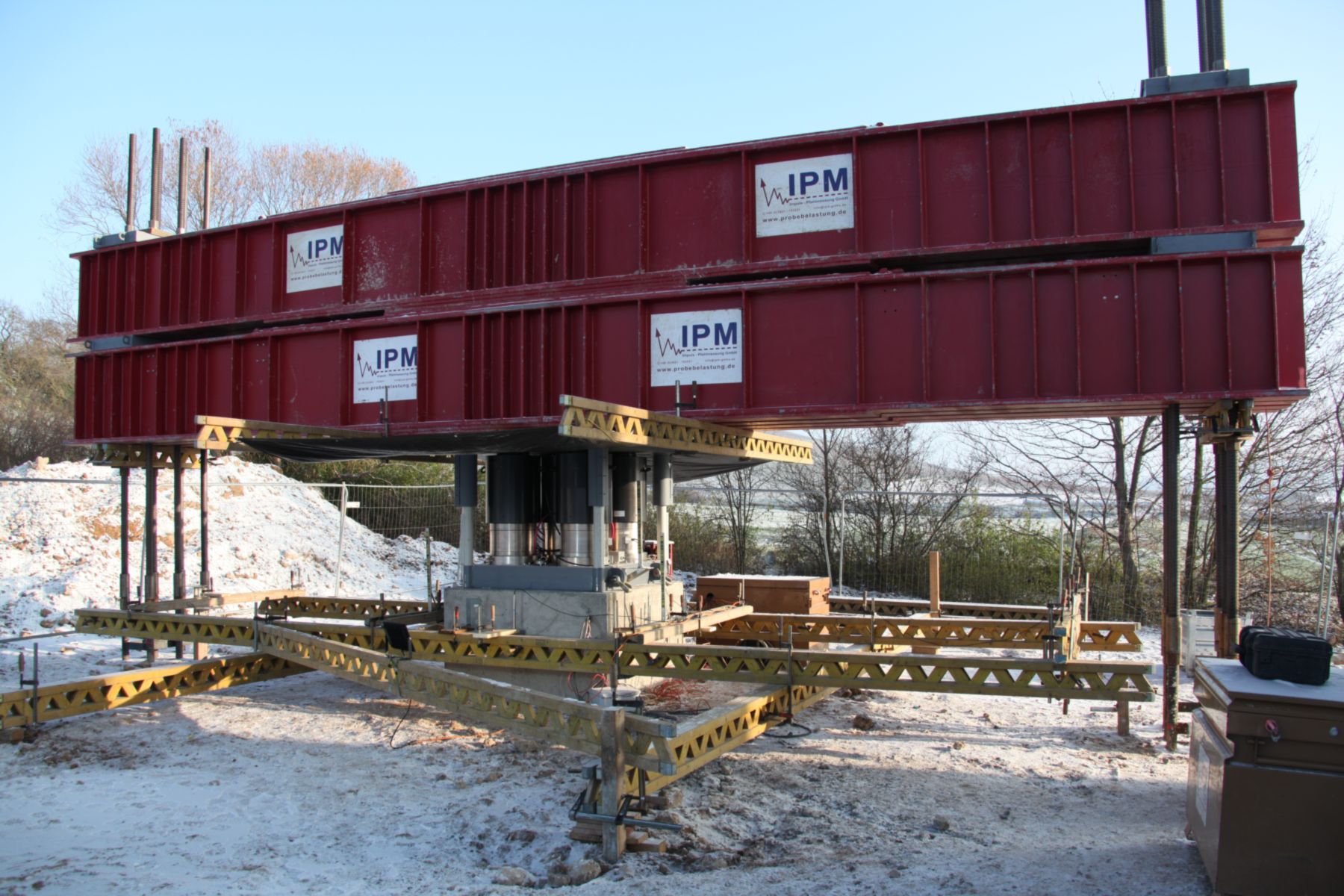

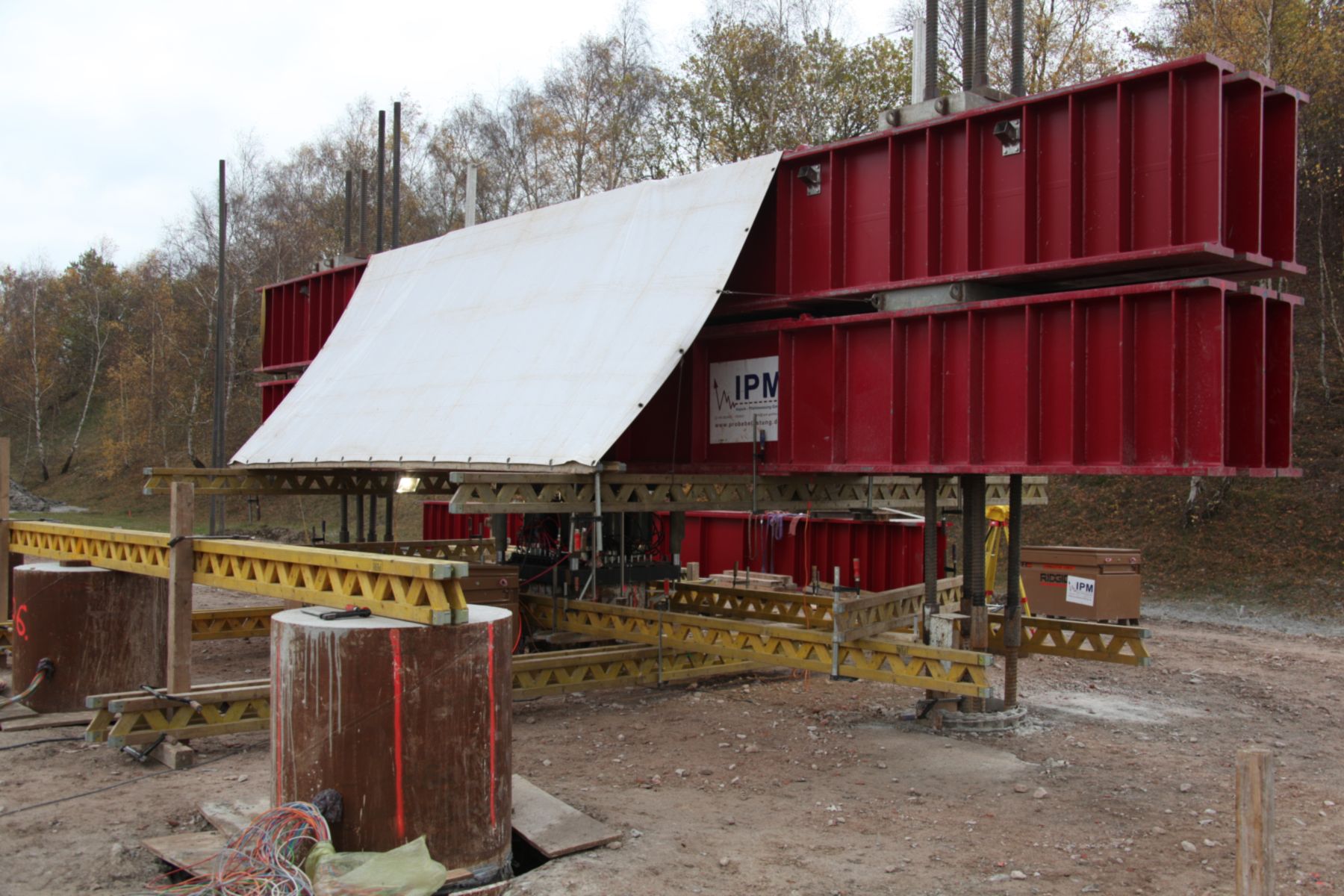

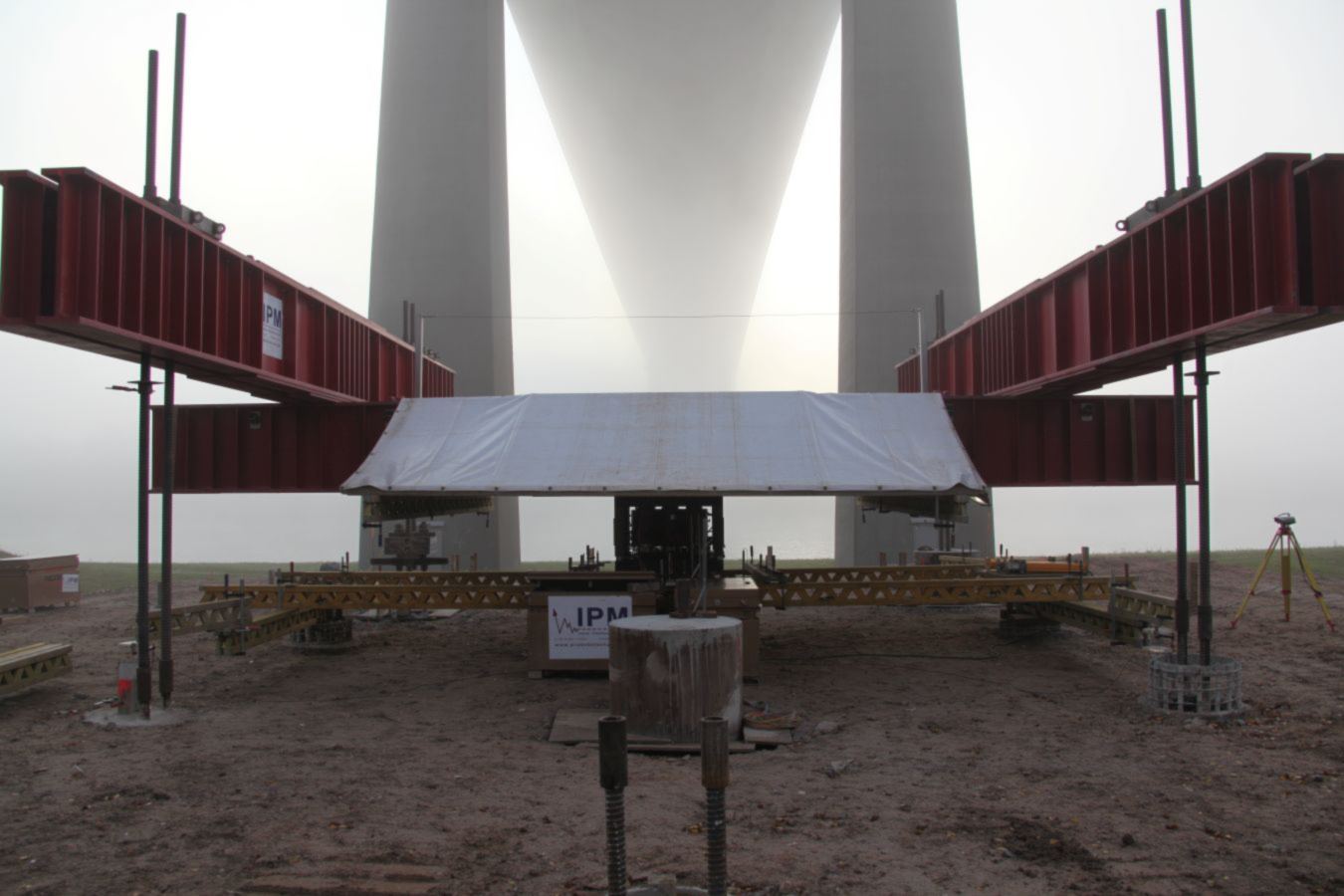

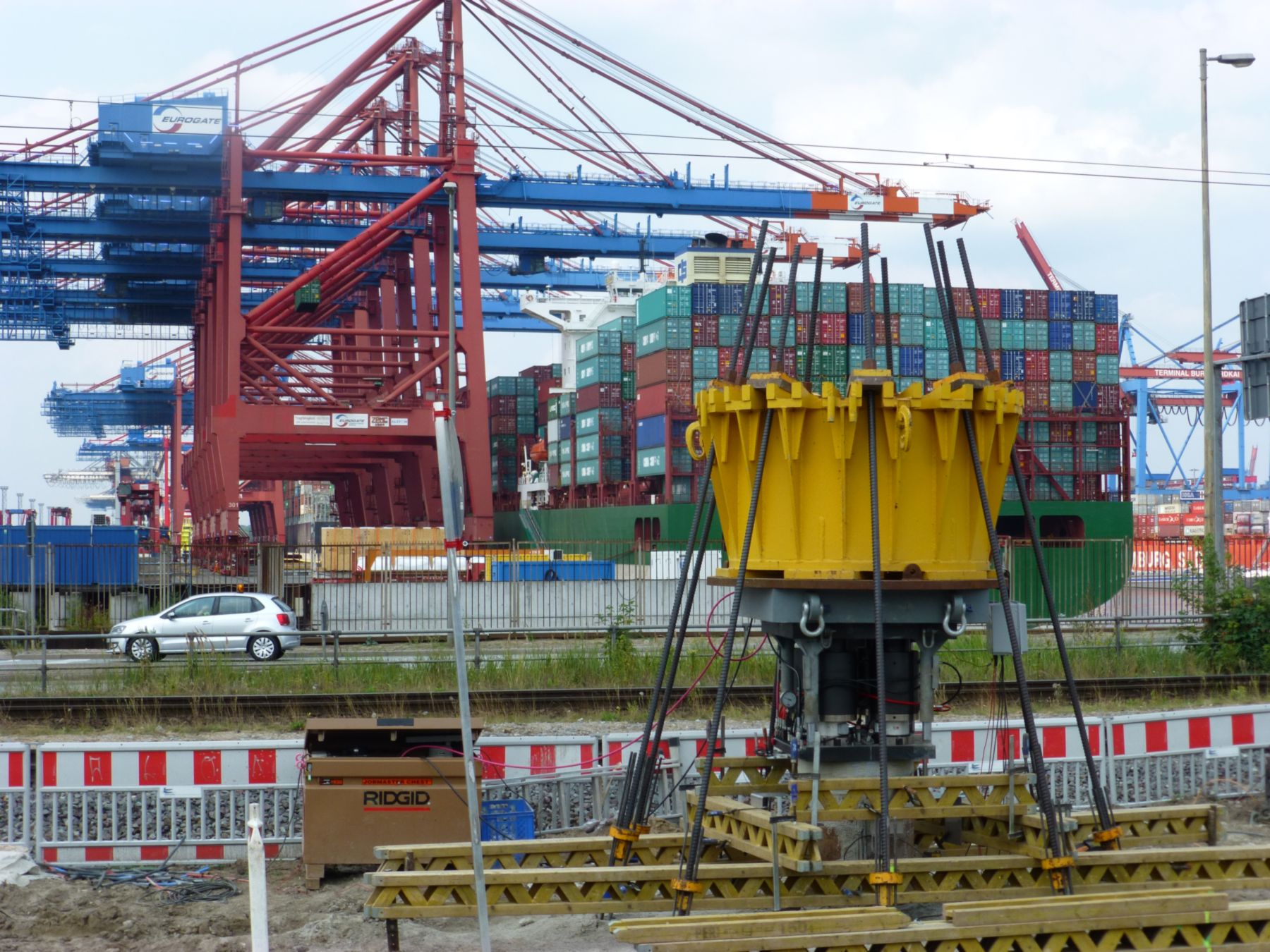

| Traverse HE1000 verstärkt, S460 | HE1000 verstärkt | – | große Probebelastungen bis 40.000 kN, Großbohrpfähle ab Ø 75 cm | – | – |
| Traverse HE700 verstärkt, S460 | HE700 verstärkt | – | kleine Probebelastungen bis 10.000 kN, Pfähle bis Ø 75 cm | – | – |
| Hochlast-Prüfträger | IPM Eigenentwicklung 15,1 m | 8 | Spannweiten bis 14,7 m, bis 56.000 kN, 700 t Last je Träger | 2025/2026 | Gotha |
| Prüfträger 12 m | IPM Eigenentwicklung 12 m | 8 | mindestens 500 t Last je Träger | 2008 | – |
| Belastungskrone | – | – | bis 18 Ankeranschlüsse, bis 15.000 kN | – | – |

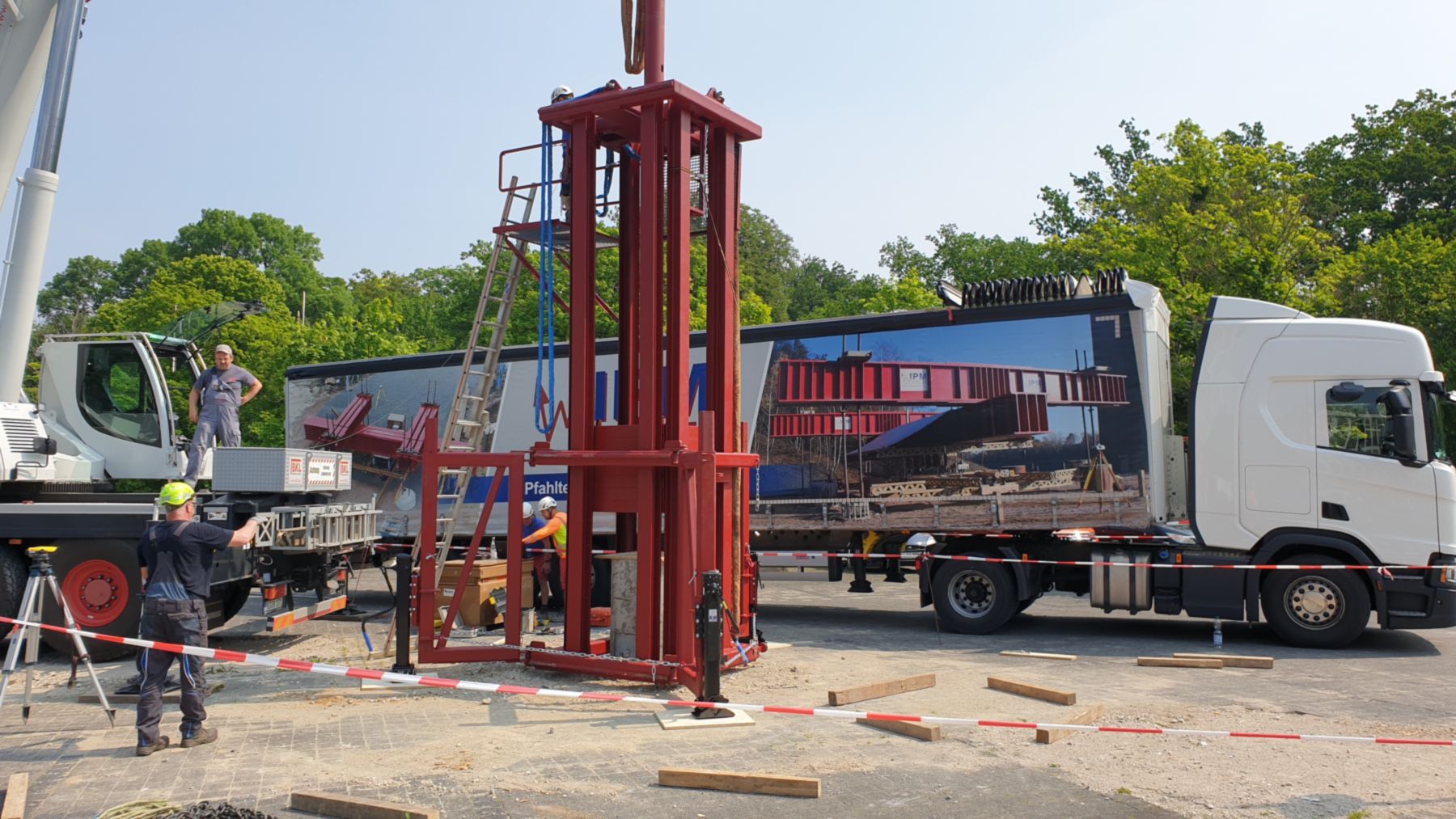

| Spezialfreifallgewicht | IPM Eigenentwicklung | 2 | 7 t bis 14 t | 2006 (7/9/ | – |
| Hydraulikaggregate | – | – | bis 700 bar, elektronische Konstanthaltung von Kraft/Verschiebung, Zweiwege-Pressen 2/3/8 MN | – | – |
| Pile Driving Analyzer (PAK) | PAK-8 (Umbau mit Akku und WLAN) | – | – | – | – |
| PIT-Geräte (Pile Integrity Tester) | – | 6 | Low-Strain Integritätsprüfung | – | – |
| CHUM (Cross-Hole Ultrasonic Monitor) | – | – | Cross-Hole Ultraschall | – | – |
| PC-gesteuertes Mess- und Regelsystem, Datenlogger, faseroptische Messtechnik | IPM Eigenentwicklung | – | – | – | – |
| Ketteninklinometer / Instrumentierung (Vibrating-Wire-Geber, Extensometer, FOS) | Geokon, Glötzl, Bauer | – | bis acht Messebenen | – | – |
Zusatzleistungen
Referenzkunden
Qualität und Sicherheit
Pressen, Kraftmessdosen und Hydraulikaggregate werden im eigenen Haus kalibriert und dokumentiert; die Messkette ist für jede Prüfung nachgewiesen. Wegmessungen erfolgen mit Präzisionsmesstastern mit einer Auflösung von 1/1000 mm, die Auswertung folgt DIN EN ISO 22477-1/-4, EA-Pfähle und DGGT.
| Nachweis | Gotha (OT Boilstädt) |
|---|---|
| Kalibriernachweise Messkette | |
| ISO 9001 | |
| Gefährdungsbeurteilung vor jedem Einsatz |
Chronik 1995 bis heute
- 1995
Gründung in Gotha-Boilstädt
- 1999
Eigenentwicklung: Umbau des PAK-8 mit Akku und WLAN für Remote Desktop bei dynamischen Probebelastungen
- 2005
Eigene Messgeräte, eigenes Messprogramm, 15-MN-Pressenpaket; erste vollelektronische statische Druckprobebelastung
- 2006
Eigenes Spezialfreifallgewicht mit 7, 9 und 12 t
- 2008
Eigenentwicklung: acht Prüfträger, 12 m, mindestens 500 t Last je Träger
- 2011
Eigenentwicklung 27-MN-Pressenpaket
- 2011
Windpark Baltic 2 (BV Hemmoor): statische Druck- und Zugbelastungen mit Instrumentierung, August bis Dezember
- 2014

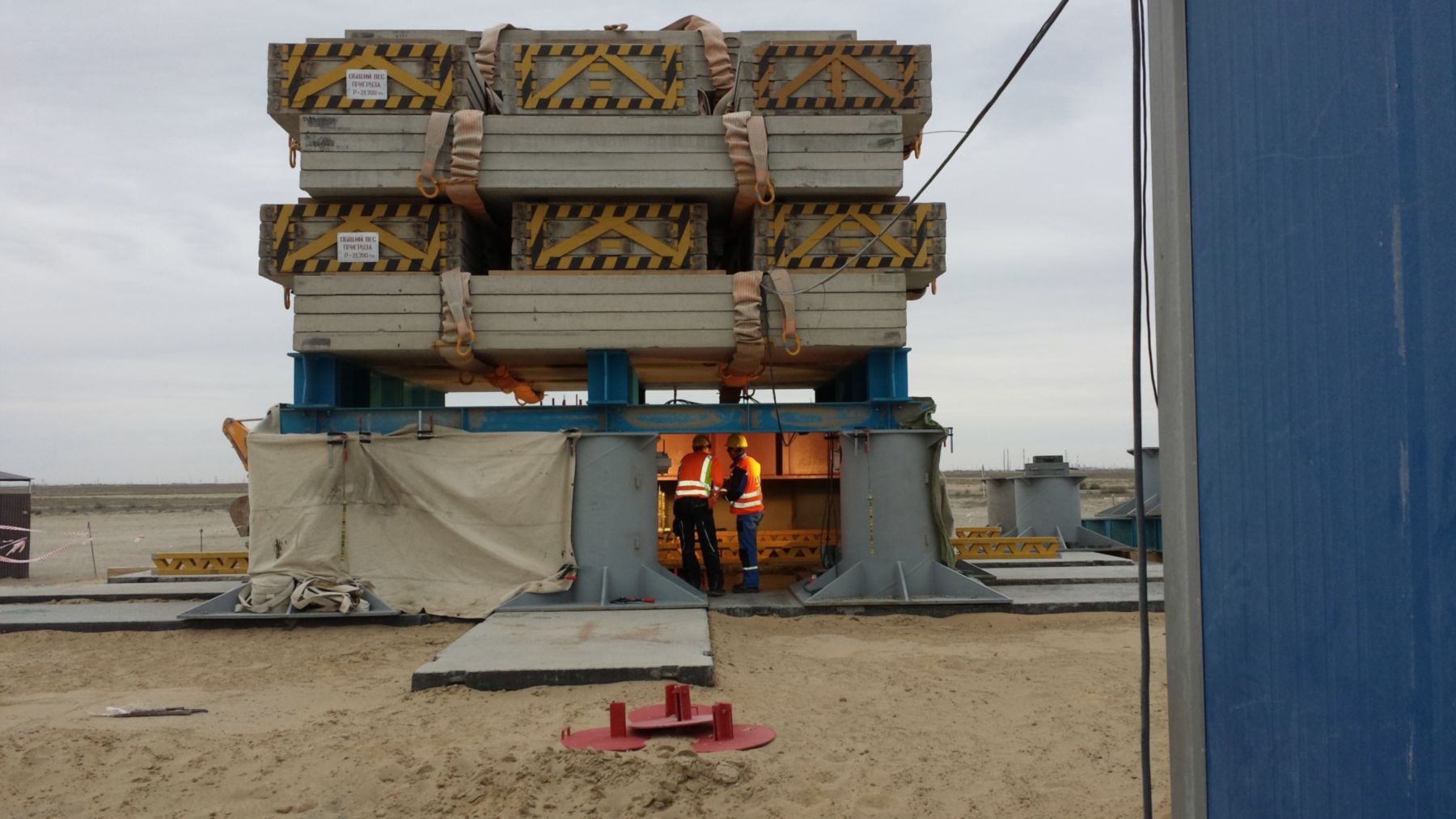

Ölfeld Tengiz, Kasachstan: 50 statische und 100 dynamische Probebelastungen, Integritätsprüfungen
- 2018
Eigenentwicklung 40-MN-Pressenpaket
- 2020

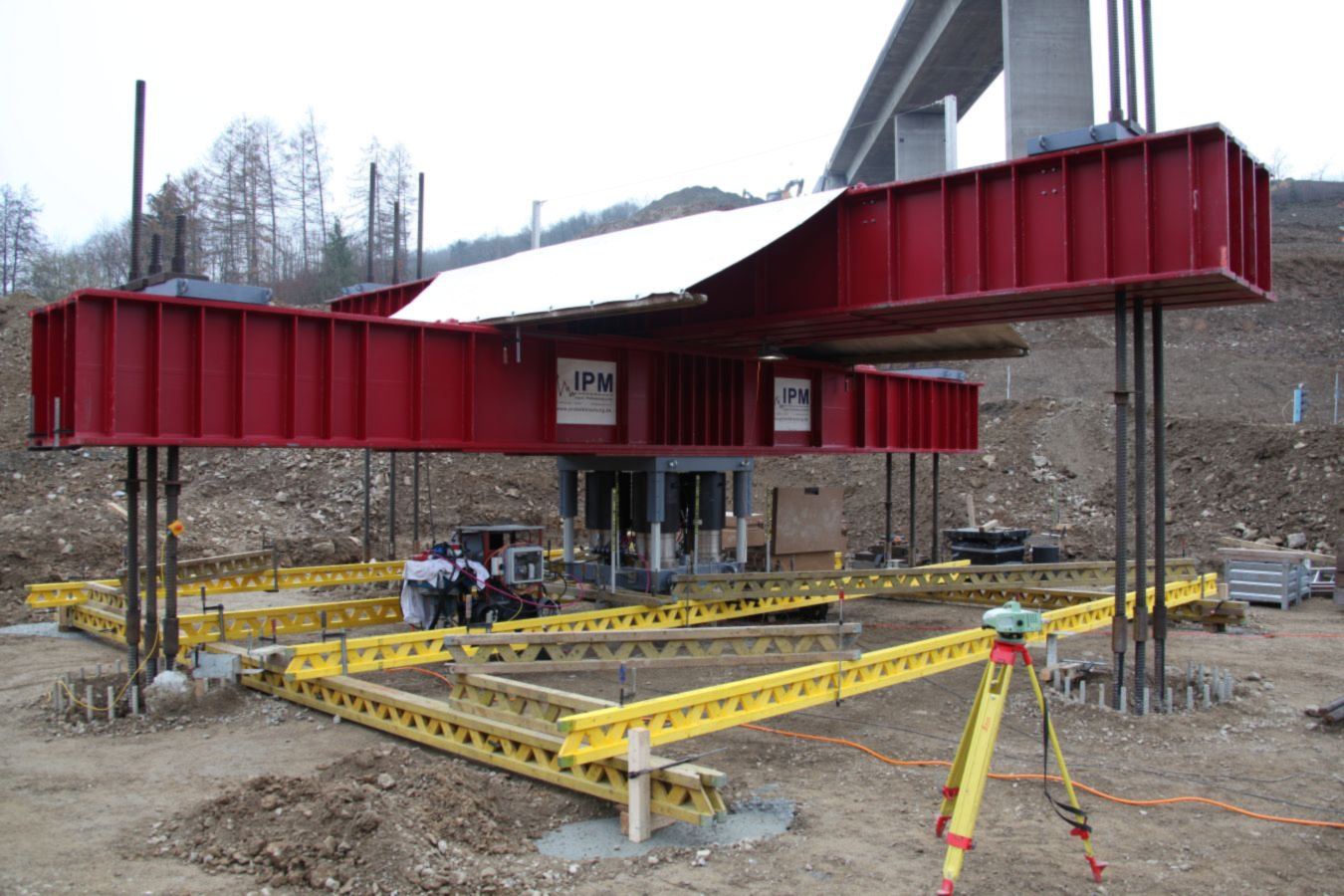

BAB A45, Talbrücke Eisern: statische Probebelastungen bis 30 MN
- 2024

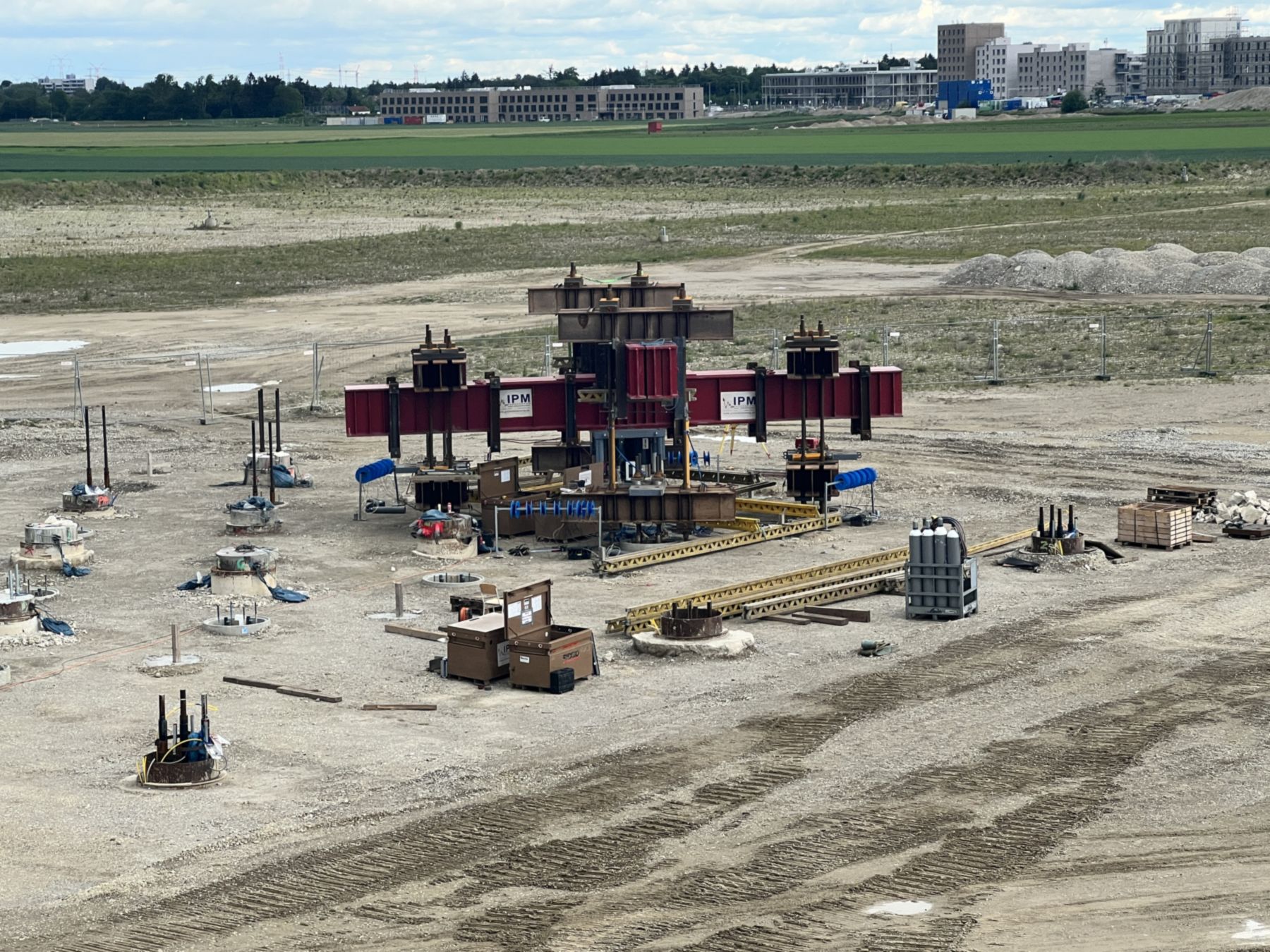

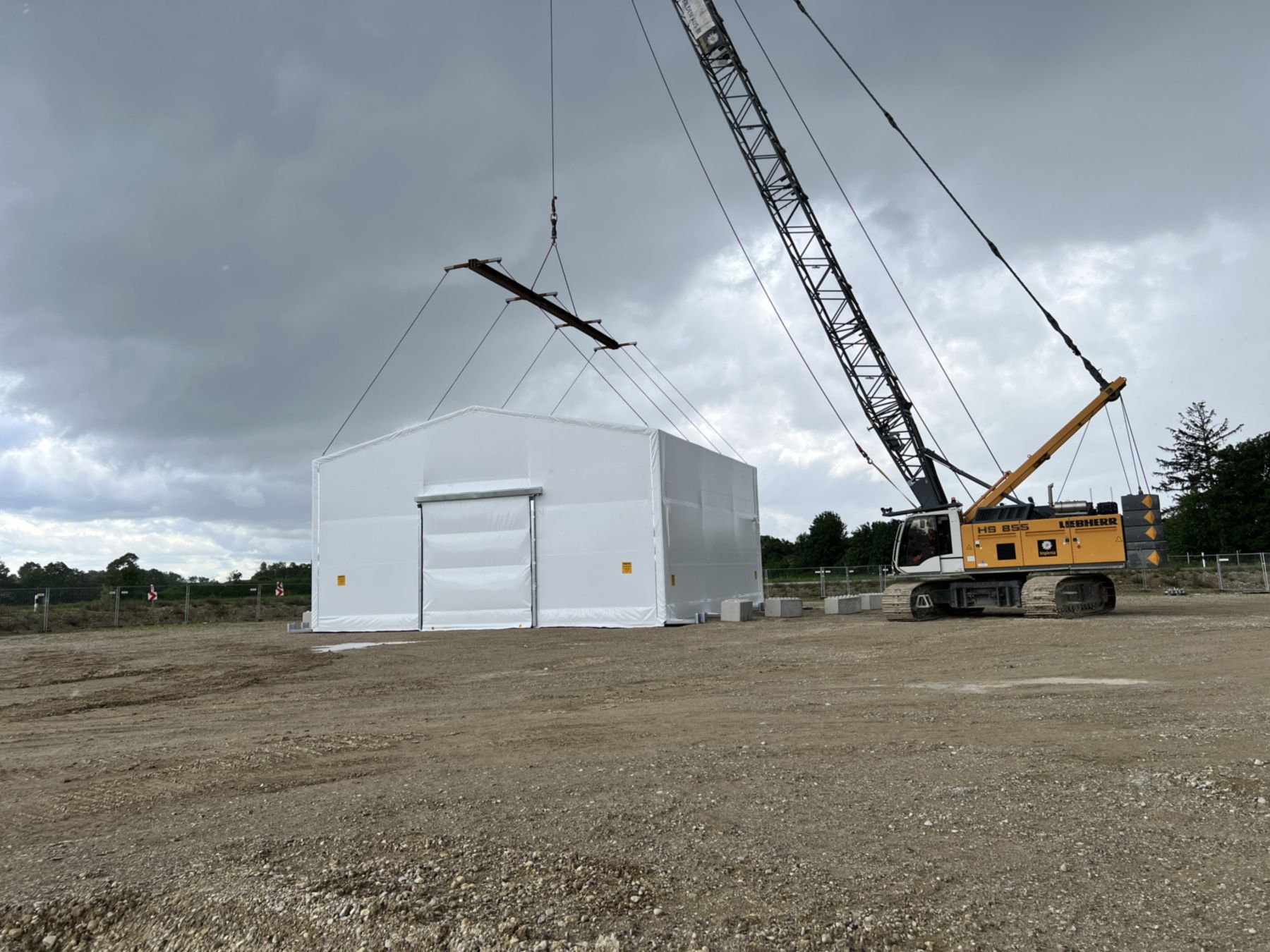

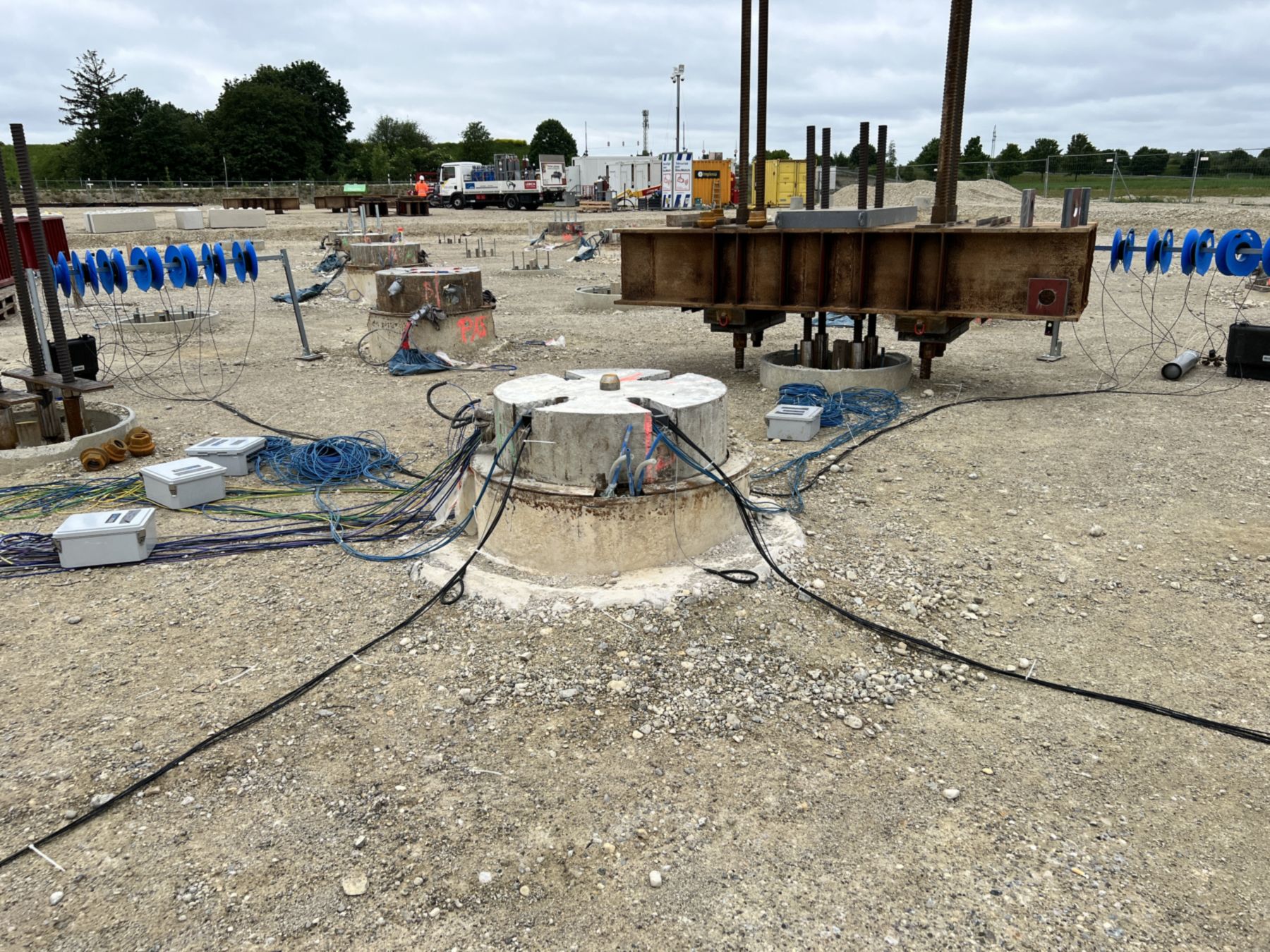

München, Erweiterung U5-West: statische Probebelastungen weg- und kraftgesteuert im Prüfzelt
- 2025
Eigenentwicklung: acht Prüfträger, 15,1 m, 700 t Last je Träger
- 2025

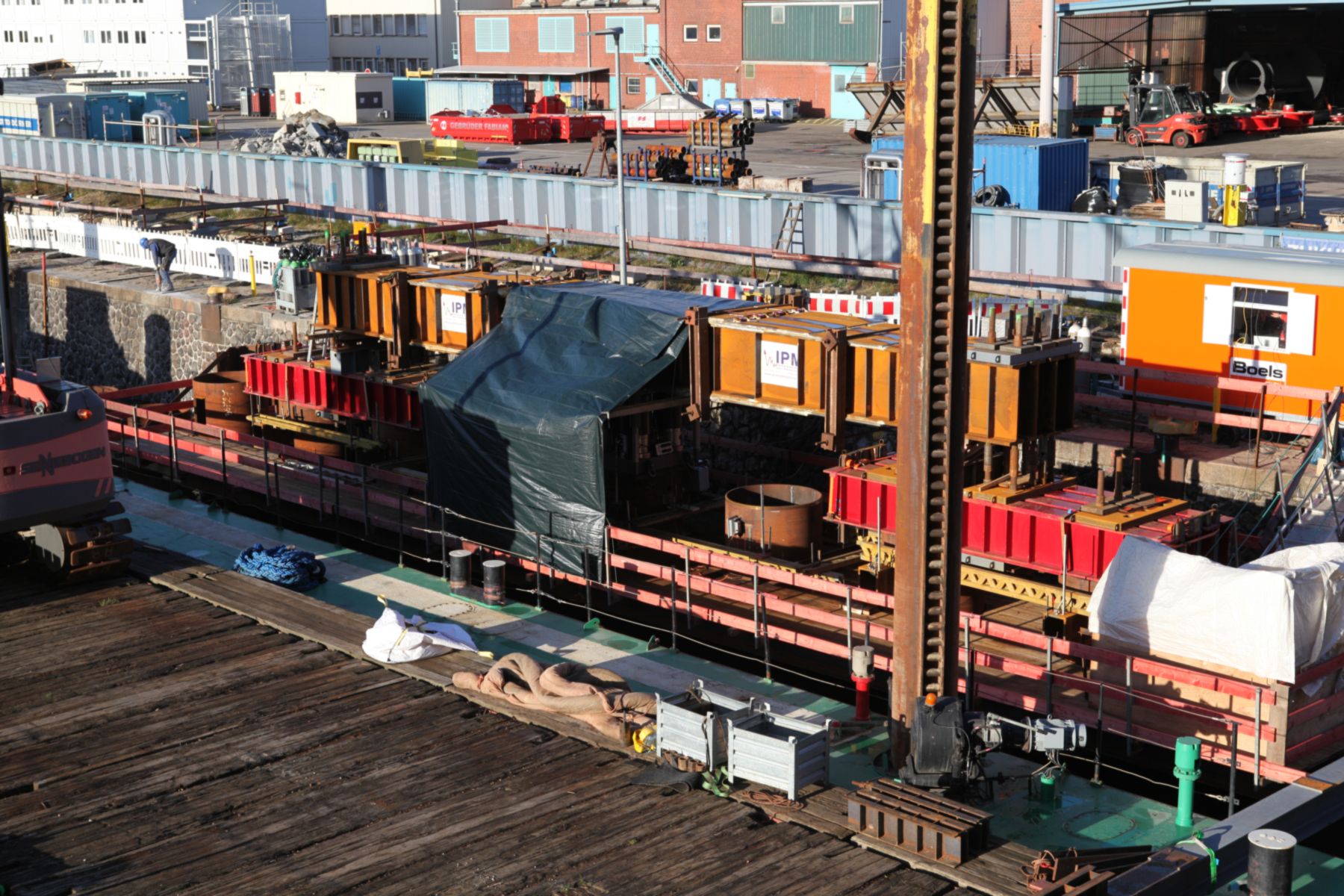

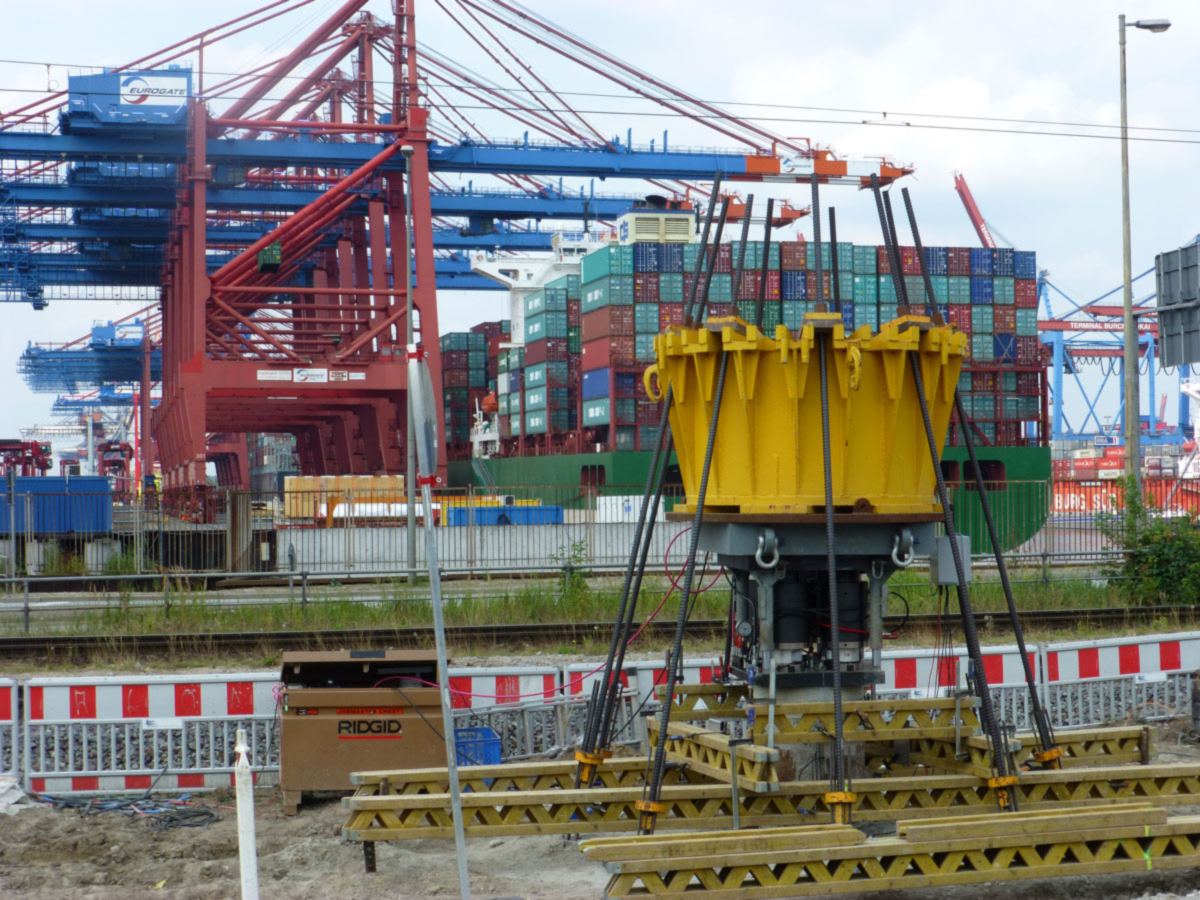

Hamburg, Steinwerder Kai: statische Probebelastungen mit vier neuen Prüfträgern, Prüfkraft 24 MN
- 2026
Betriebserweiterung: Hallenerweiterung
