CNC-Fertigung von Präzisionsbauteilen im Hochgenauigkeitsbereich für Feinmechanik, Medizin- und Messtechnik.
ixxact Präzisionsmechanik GmbH
Gera (Gewerbepark Keplerstraße 42) · DENeu auf Amplifa
Präzisionsmechanik aus Gera – seit 1992
Die ixxact Präzisionsmechanik GmbH in Gera fertigt anspruchsvolle Präzisionsbauteile und Baugruppen im Hochgenauigkeitsbereich aus Metall und Kunststoff. Das Leistungsspektrum umfasst 5-Achsen-CNC-Fräsen, CNC-Drehen einschließlich Dreh-Fräsen und Ultrapräzisionsdrehen, Draht- und Senkerodieren, Flach- und Rundschleifen sowie Flachläppen. Ergänzend werden Laserbeschriftung, Zuschnitt, Sandstrahlen, Gleitschleifen, Ultraschallwäschen, Bauteil- und Baugruppenmontage sowie Prüf- und Messdienstleistungen mit Prüfprotokollen und Erstmusterprüfberichten angeboten. Oberflächenbehandlung, Wärmebehandlung, Verzahnen, Tieflochbohren, Honen und Konstruktion erfolgen über ein Kooperationsnetzwerk. Kunden kommen aus Labor- und Medizintechnik, optischer Industrie, Fertigungsmesstechnik sowie Spezial- und Sondermaschinenbau. Gefertigt wird in Einzelpositionen sowie kleinen und mittleren Serien nach Zeichnung, mit CAD-Datenübernahme über IGES, STEP, DXF, DWG, VDA und PARASOLID. Das Unternehmen beschäftigt 40 Mitarbeiter plus Auszubildende auf 2000 m² Produktionsfläche.
- Standort
- Gera
- Verfahren
- CNC-Fräsen 5-Achsen (simultane 5-Seiten- und Freiformbearbeitung), CNC-Fräsen 3-Achsen, Konventionelles Fräsen, CNC-Drehen (Futterteile), CNC-Drehen von der Stange, Automatendrehen, Ultrapräzisionsdrehen, CNC-Dreh-Fräsen (Multi-Funktions-Maschine mit Synchronspindel und 5-Achsen-Frässpindel)
- Werkstoffe
- Metall, Kunststoff, Metalle, Kunststoffe
- Zertifikate
- ISO 9001:2015, ISO 9001
- Gegründet
- 1992
- Mitarbeiter
- 40
- Branchen
- Labor- und Medizintechnik, Optische Industrie, Fertigungsmesstechnik, Spezial- und Sondermaschinenbau, Feinmechanik/Präzisionsoptik
- 01
Beratung, Vorbereitung und Planung
- 02
Material- und Rohstoffbeschaffung
- 03
CNC-Fräsen, CNC-Drehen, Erodieren, Schleifen, Läppen
- 04
Oberflächenbearbeitung (Laserbeschriftung, Sandstrahlen, Gleitschleifen,
- 05
Externe Oberflächen- und Wärmebehandlung via Partnernetzwerk
- 06
Fertigung und Baugruppenmontage
- 07
Prüfen und Messen (Prüfprotokolle, Erstmusterprüfberichte)
- 08
Verpackung und Versand
Werkstoffe und Fertigungsverfahren
Metalle
Zerspanung von Metallwerkstoffen in Fräs-, Dreh-, Erodier- und Schleifprozessen.
Kunststoffe
Zerspanung von Kunststoffen für Präzisionsbauteile, z. B. in Labor- und Medizintechnik.
Standort Gera
Gera
DEProduktion und Verwaltung
- Stückgewicht / Größe
- Fräsen max. 40 kg, 500 mm Kantenlänge; Drehen Stangen-Ø
- Losgröße
- Einzelpositionen bis mittlere Serien
- Werkstoffe
- Metall, Kunststoff
- Hermle C 30 U / C 42 U / C 250 / C 22 U / C 12 U (5-Achsen-Fräszentren mit Automation)
- Fehlmann PICOMAX 56 TOP (3-Achsen)
- Mazak INTEGREX 200-IV ST / i-200H ST (Dreh-Fräszentren)
- Mazak QT SMART 350M, Emco EMCOTURN, Spinner SB / PD-CNC, Schaublin 180-CCN
- Mitsubishi FA 10-S / MV 1200R (Drahterodieren), ED-24 (Startlochbohren)
- Tripet MHPE 500, Blohm PRECIMAT 306 (Flachschleifen)
- Studer S20 CNC, Kellenberger KEL-VISTA (Rundschleifen)
- Stähli FLM 500 (Flachläppen)
- Leitz REFERENCE XE, Hexagon GLOBAL S, Tesa Visio 300 DCC (3D-Messmaschinen)
- Keyence IM-7020 / VR6200 / XM, Mahr MMQ 3 / MarSurf PS10, Zeiss UMM
- Evotech Trend 20 F, Bluhm LIGHTWORX (Laserbeschriftung)
- Behringer HPB263A (CNC-Säge), Balduf Polyblaster 750 (Sandstrahlen), OTEC Gleitschleifanlagen
- Acubez Machine-Tending Automatisierungssystem, 3x CAM-Arbeitsplätze (MasterCam, Vericut)

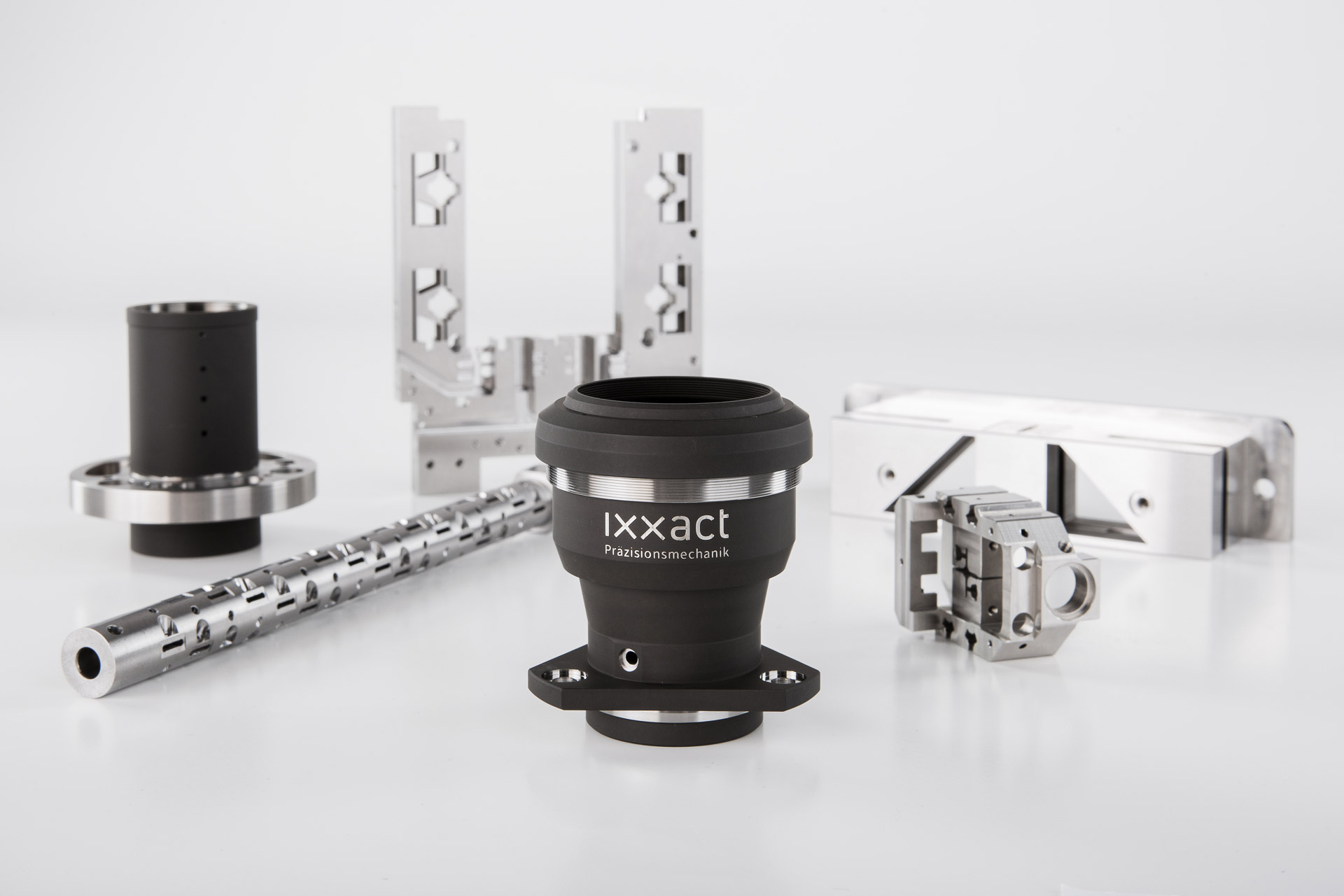

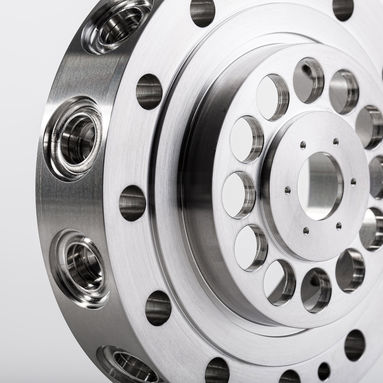

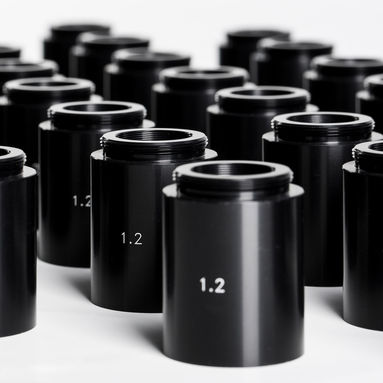

Bauteile und Baugruppen

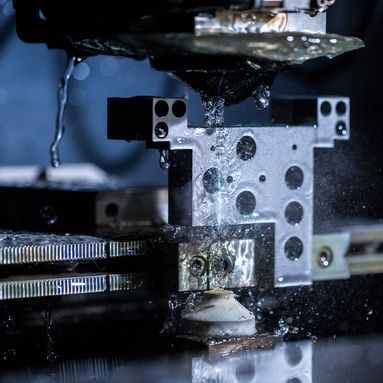

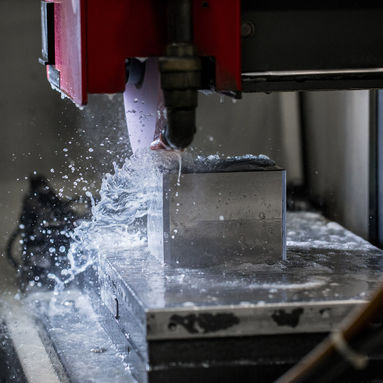

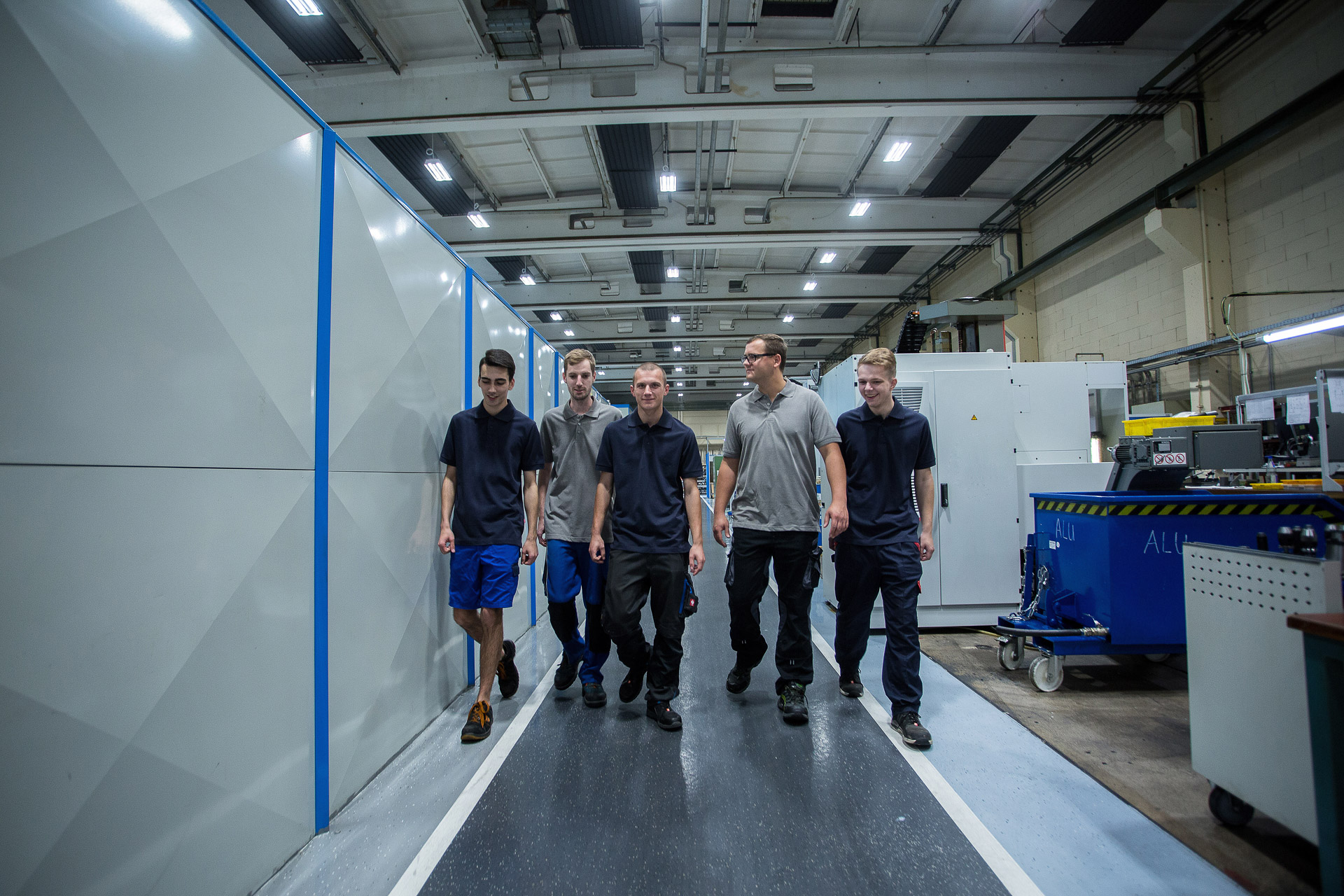

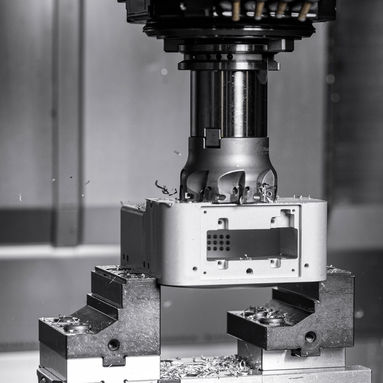

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen 5-Achsen (simultane 5-Seiten- und Freiformbearbeitung)Zerspanung | – | 500 mm Kantenlänge | 40 kg Gesamtgewicht | Einzelpositionen – mittlere Serien | Metall, Kunststoff |
| CNC-Fräsen 3-AchsenZerspanung | – | – | – | – | Metall, Kunststoff |
| Konventionelles FräsenZerspanung | – | – | – | – | Metall |
| CNC-Drehen (Futterteile)Zerspanung | – | – | – | – | Metall |
| CNC-Drehen von der StangeZerspanung | – | 500 mm Drehlänge × ø 90 mm | – | – | Metall |
| AutomatendrehenZerspanung | – | 100 mm × ø 62 mm | – | – | Metall |
| UltrapräzisionsdrehenZerspanung | – | Stangen-Ø max. 42 mm | – | – | Metall |
| CNC-Dreh-Fräsen (Multi-Funktions-Maschine mit Synchronspindel und 5-Achsen-Frässpindel)Zerspanung | – | Stangen-Ø max. 65 mm, Futter max. 210 mm | – | – | Metall |
| DrahterodierenZerspanung | – | 350 x 250 x 210 mm | – | – | Metall |
| Startlochbohren (Erodieren)Zerspanung | – | – | – | – | Metall |
| Senkerodieren (Kooperationspartner)Zerspanung | – | – | – | – | – |
| FlachschleifenZerspanung | – | 600 mm × 300 mm (Kantenlängen bis 300 x 600 mm) | – | – | Metall |
| Universal-Innen- und AußenrundschleifenZerspanung | – | Spitzenweite bis 1000 mm × Spitzenhöhe bis 175 mm | – | – | Metall |
| FlachläppenZerspanung | – | 180 mm Diagonale | – | – | Metall |
| Laserbeschriften (Beschriften, Nummerieren, Markieren)Oberfläche | – | – | – | – | Nahezu alle Oberflächen |
| Bauteilmontage (Baugruppenmontage)Montage | – | – | – | – | – |
| CNC-Sägen (Zuschnitt)Zerspanung | – | 300 x 260 mm | – | – | Metall |
| SandstrahlenOberfläche | – | 740 x 470 x 350 mm | – | – | – |
| GleitschleifenOberfläche | – | – | – | – | – |
| UltraschallwaschenOberfläche | – | – | – | – | – |
| Chemische, galvanische und mechanische Oberflächenbehandlungsverfahren (Kooperationspartner)Oberfläche | – | – | – | – | – |
| Wärmebehandlung (Kooperationspartner)Wärmebehandlung | – | – | – | – | – |
| Verzahnen, Tieflochbohren, Honen (Kooperationspartner)Zerspanung | – | – | – | – | – |
| Konstruktion und ZeichnungserstellungEngineering | – | – | – | – | – |
| Prüfen & Messen (optische und taktile Messmaschinen, Prüfprotokolle, Erstmusterprüfberichte)Prüfung | – | – | – | – | – |
48 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Fräszentrum 5-Achsen | Hermle C 30 U | 1 | 650 x 600 x 500 mm | – | Gera |
| CNC-Fräszentrum 5-Achsen | Hermle C 42 U | 1 | 800 x 800 x 550 mm | – | Gera |
| CNC-Fräszentrum 5-Achsen mit Palettenmagazin | Hermle C 250 mit Erowa ERC 80 | 1 | 600 x 550 x 450 mm, 50 Paletten | – | Gera |
| CNC-Fräszentrum 5-Achsen mit Palettenwechsler | Hermle C 22 U mit PW 150 | 1 | 600 x 450 x 330 mm, 11-fach, inkl. HACS-Auftragsverwaltung | – | Gera |
| CNC-Fräszentrum 5-Achsen mit Automationssystem | Hermle C 12 U mit Lang RoboTrex 52 | 2 | 350 x 440 x 330 mm, 168/84 Spannplätze | – | Gera |
| CNC-Fräszentrum 5-Achsen mit Roboterzelle | Hermle C 12 U mit Roboterzelle RS05-2 | 1 | 350 x 440 x 330 mm | – | Gera |
| CNC-Fräszentrum 3-Achsen | Fehlmann PICOMAX 56 TOP | 2 | 500 x 400 x 400 mm | – | Gera |
| Präzisions-Koordinatenbohr- und Fräsmaschine (konventionell) | Fehlmann PICOMAX 21 M | 1 | 450 x 260 x 110 mm | – | Gera |
| Multi-Funktions-Maschine (CNC-Dreh-Fräszentrum) | Mazak INTEGREX 200-IV ST | 1 | Stangen-Ø max. 65 mm, Futtergröße max. 210 mm, Synchronspindel, Frässpindel 5-Achsen | – | Gera |
| Multi-Funktions-Maschine (CNC-Dreh-Fräszentrum) | Mazak INTEGREX i-200H ST | 1 | Stangen-Ø max. 65 mm, Futtergröße max. 200 mm, Synchronspindel, Frässpindel 5-Achsen | – | Gera |
| CNC-Drehmaschine | Mazak QT SMART 350M | 1 | Stangen-Ø max. 100 mm, Futtergröße max. 276 mm | – | Gera |
| CNC-Drehmaschine | Emco EMCOTURN 345/II | 1 | Stangen-Ø max. 42 mm | – | Gera |
| CNC-Drehmaschine | Emco EMCOTURN E45 MY | 1 | Stangen-Ø max. 45 mm | – | Gera |
| CNC-Drehmaschine | Emco EMCOTURN E45 | 1 | Stangen-Ø max. 45 mm | – | Gera |
| CNC-Drehmaschine | Spinner SB | 1 | Stangen-Ø max. 42 mm, Futtergröße max. 130 mm | – | Gera |
| Ultrapräzisionsdrehmaschine | Spinner PD-CNC | 1 | Stangen-Ø max. 42 mm, Futtergröße max. 130 mm | – | Gera |
| CNC-Drehmaschine | Schaublin 180-CCN | 1 | Futtergröße max. 160 mm | – | Gera |
| Konventionelle Drehmaschine | Schaublin 125 | 2 | Futtergröße max. 160 mm | – | Gera |
| Drahterodiermaschine | Mitsubishi FA 10-S | 1 | 350 x 250 x 220 mm | – | Gera |
| Drahterodiermaschine | Mitsubishi MV 1200R | 1 | 400 x 300 x 220 mm | – | Gera |
| Startlochbohrmaschine (Erodieren) | Mitsubishi ED-24 | 1 | 400 x 250 x 370 mm | – | Gera |
| Flachschleifmaschine | Tripet MHPE 500 | 1 | 200 x 400 mm | – | Gera |
| Flachschleifmaschine | Blohm PRECIMAT 306 | 1 | 300 x 600 mm | – | Gera |
| CNC-Innen- und Außenrundschleifmaschine | Studer S20 CNC | 1 | Spitzenhöhe 95 mm, Spitzenweite 600 mm | – | Gera |
| CNC-Innen- und Außenrundschleifmaschine | Kellenberger KEL-VISTA | 1 | Spitzenhöhe 175 mm, Spitzenweite 1000 mm | – | Gera |
| 3D-Messmaschine mit Dreh-Schwenkeinheit | Leitz REFERENCE XE | 1 | 1000 x 700 x 650 mm | – | Gera |
| 3D-Messmaschine mit Dreh-Schwenkeinheit | Tesa DCC | 1 | 440 x 695 x 390 mm | – | Gera |
| 3D-Messmaschine (optisch + taktil) | Tesa Visio 300 DCC | 1 | 300 x 200 x 150 mm | – | Gera |
| 3D-Messmaschine | Hexagon TIGO SF 5.6.5 | 1 | 500 x 580 x 500 mm | – | Gera |
| Taktile Koordinatenmessmaschine mit Dreh-Schwenkeinheit | Hexagon GLOBAL S 09.12.08 Scan+ | 1 | 900 x 1200 x 800 mm | – | Gera |
| Digitaler Messprojektor | Keyence IM-7020 | 1 | 200 x 200 mm | – | Gera |
| 3D-Profilometer mit motorisierter Rotationseinheit | Keyence VR6200 | 1 | 300 x 150 mm | – | Gera |
| Bildgeführtes 3D-Koordinatenmessgerät | Keyence XM | 1 | – | – | Gera |
| Höhenmessgerät | Mauser | 1 | – | – | Gera |
| Formtester | Mahr MMQ 3 | 1 | – | – | Gera |
| Rauheitsmessgerät | Mahr MarSurf PS10 | 1 | – | – | Gera |
| Rauheitsmessgerät | Tesa Rugosurf 10 | 1 | – | – | Gera |
| Härteprüfgerät | Heckert Hpo250 | 1 | – | – | Gera |
| Universal-Messmikroskop | Zeiss UMM | 1 | – | – | Gera |
| Optische / digitale Begutachtung | Vision EVO Cam | 1 | – | – | Gera |
| Optische Begutachtung mit diversen Vergrößerungen | Vision Mantis | 1 | – | – | Gera |
| Laserbeschriftungsgerät | Evotech Trend 20 F | 1 | 110 x 110 mm | – | Gera |
| Laserbeschriftungsgerät | Bluhm Systeme LIGHTWORX | 1 | 350 x 350 mm | – | Gera |
| CNC-Säge (Zuschnitt) | Behringer HPB263A | 1 | 300 x 260 mm | – | Gera |
| Flachläppmaschine | Stähli FLM 500 | 1 | Diagonale 180 mm | – | Gera |
| Sandstrahlkabine | Balduf Polyblaster 750 | 1 | 740 x 470 x 350 mm | – | Gera |
| Gleitschleifanlage | OTEC ECO 1x18 & SGV 2-25 | 2 | – | – | Gera |
| Automatisierungssystem (Machine-Tending) | Acubez Machine-Tending | 1 | – | – | Gera |
Zusatzleistungen
Qualitätsmanagement und Messtechnik

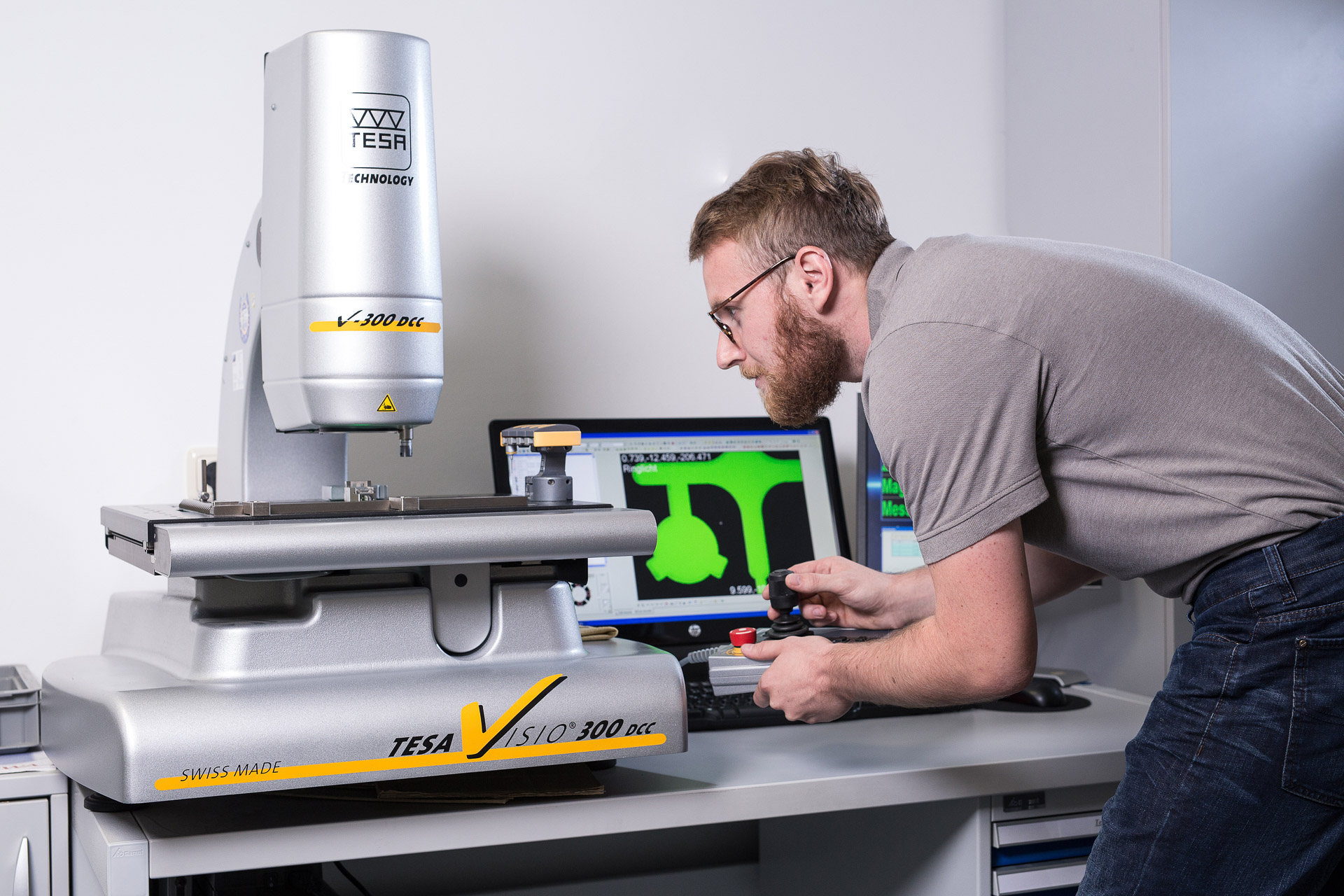

Die Qualitätssicherung erfolgt vor und während der Fertigung an modernen optischen und taktilen Messmaschinen in einem klimatisierten Messraum. Auf Wunsch werden Prüfprotokolle und Erstmusterprüfberichte erstellt; das QM-System ist nach DIN EN ISO 9001:2015 zertifiziert.
| Nachweis | Gera |
|---|---|
| ISO 9001 |
Historie
- 1992
Gründung der SMK Präzisionsmechanik Gera GmbH aus Teilen des VEB Carl Zeiss Jena, Betriebsteil Gera.
- 2004
Umzug in eine größere, modernere Werkshalle mit 2000 m² Produktionsfläche.
- 2015
Qualitätsmanagement zertifiziert nach DIN EN ISO 9001:2008.
- 2017
25-jähriges Firmenjubiläum.
- 2018
Umfirmierung der SMK Präzisionsmechanik Gera GmbH in ixxact Präzisionsmechanik GmbH zum 01.01.2018.
