Bringt Oberflächenstrukturen und Gravuren per Ätz- und Laserverfahren in Spritzguss- und Druckgusswerkzeuge ein.
J. & F. KRÜTH GmbH
Solingen (Hauptsitz) · Solingen (Zweigwerk am Dahl) · Pfedelbach · São Bernardo do Campo (BR) · Portugal · SET-KRÜTH AustriaNeu auf Amplifa
Oberflächenstrukturen aus Solingen – seit 1969
Die J. & F. KRÜTH GmbH ist ein 1969 gegründetes Familienunternehmen aus Solingen, das sich auf die Herstellung von Werkzeug-Gravuren und Oberflächenstrukturen für die Kunststoffindustrie spezialisiert hat. Seit rund 1969 – auf einer Solinger Graveurtradition basierend – verbindet das Unternehmen handwerkliches Können mit einer volldigitalen Produktion. Zu den Kernverfahren zählen die klassische ÄtzGravur, die Laser-ÄtzGravur und die 3D-LaserGravur, ergänzt durch Design und Entwicklung von Strukturen im eigenen Design-Studio, Mono- und 2-Glanz-Veredelung von Nickelschalen (NiOn100/NiOn200), Glas- und Sandstrahlen, Polierarbeiten sowie Reparaturschweißungen. Bearbeitet werden überwiegend Stahl- und Aluminiumwerkzeuge, die als Negativformen unter anderem für Spritzguss-Bauteile der Automobilindustrie dienen; Großwerkzeuge über 3,5 t können per Laser strukturiert werden. Zu den Kunden zählen OEMs und TIERs wie Audi, BMW, Mercedes, VW, Bosch-nahe Zulieferer sowie Konsumgüterhersteller. Am Hauptsitz in Solingen und im Zweigwerk am Dahl, bei der KRÜTH GmbH Süd in Pfedelbach sowie über Töchter in Brasilien, Portugal und Österreich werden Kunden weltweit betreut.
- Standort
- Solingen
- Verfahren
- ÄtzGravur, Laser-ÄtzGravur, 3D-LaserGravur, Glasstrahlen, Sandstrahlen, Polier-Arbeiten, Reparaturschweißungen, Flachgravur (spanabhebend)
- Werkstoffe
- Stahl, Aluminium, Nickel, Kunststoff, Glas, ÄtzGravur, Laser-ÄtzGravur, 3D-LaserGravur
- Zertifikate
- TISAX, TISAX (Informationssicherheit)
- Gegründet
- 1969
- Branchen
- Automobilindustrie (OEMs und TIERs), Kunststoffindustrie / Spritzguss, Druckguss / Werkzeugbau, Konsumgüter, Druckguss/Werkzeugbau
- 01
Design und Entwicklung von Oberflächenstrukturen (Design-Studio)
- 02
ÄtzGravur (klassisch, mit Multilayer-Filmen bzw. 2-Glanz)
- 03
Laser-ÄtzGravur und 3D-LaserGravur
- 04
Glanzveredelung (Mono-/2-Glanz, NiOn100/NiOn200)
- 05
Glas- und Sandstrahlen
- 06
Polierarbeiten, Werkzeugoptimierung und Reparaturschweißungen
- 07
Oberflächeninspektion und Messtechnik (Labor)
Werkstoffe und Verfahren
ÄtzGravur
Klassisches Ätzverfahren zur Einbringung von Dekoren, Gravuren und Strukturen in Stahl- und Aluminiumwerkzeuge.
Laser-ÄtzGravur
Laserbasierte Gravur von Strukturen und Beschriftungen in Werkzeugoberflächen aus Stahl und Aluminium.
3D-LaserGravur
Dreidimensionale Laserstrukturierung, auch für Großwerkzeuge über 3,5 t; inklusive lichtschluckender ERO-Strukturen.
Mono- und 2-Glanz-Veredelung von Nickelschalen
Glanzveredelung von Nickelschalen über die Abteilungen NiOn100 und NiOn200.
Glas- und Sandstrahlen
Einstellen des Oberflächenglanzes von Werkzeugen als Abschluss des Strukturierungsprozesses.
Polierarbeiten
Manuelle Politur von Stahlwerkzeugen, auch im Rahmen von Formen-Service und Werkzeugoptimierung.
Reparaturschweißungen
Reparaturschweißungen an Stahlformen, u. a. bei SET-KRÜTH Austria.
Standorte
Solingen (Hauptsitz)
DEHauptsitz und Produktion
- Stückgewicht / Größe
- Großwerkzeuge über 3,5 t (Laser)
- Werkstoffe
- Stahl, Aluminium, Nickel
- Lasermaschinen für Großwerkzeuge (2, seit 2011/2013)
- Hochauflösende Scanner Station (seit 2014)
- Laser- und Druckmaschinen (expandiert 2020)
Solingen (Zweigwerk am Dahl)
DEZweigwerk
Pfedelbach
DEKRÜTH GmbH Süd (ehem. Hohenloher Formstruktur); Oberflächenbearbeitung
São Bernardo do Campo (São Paulo)
BRKRÜTH do Brasil (Tochtergesellschaft seit 1998)
Portugal
PTProduktionsstandort (Tochtergesellschaft seit 2015)
SET-KRÜTH Austria
ATTochtergesellschaft: Oberflächen für Druck- und Spritzgussformen, Werkzeugoptimierung, Formen-Service, Polierarbeiten
- Werkstoffe
- Stahl
Bauteile und Werkzeuge

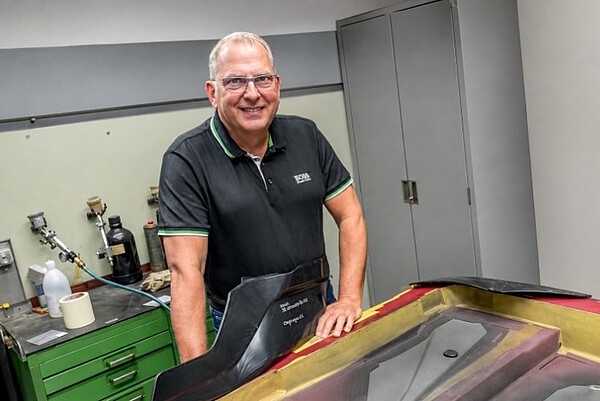

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| ÄtzGravurOberfläche | – | – | – | – | Stahl, Aluminium, Nickel |
| Laser-ÄtzGravurOberfläche | – | – | – | – | Stahl, Aluminium |
| 3D-LaserGravurOberfläche | – | – | 3,5 t | – | Stahl, Aluminium |
| GlasstrahlenOberfläche | – | – | – | – | – |
| SandstrahlenOberfläche | – | – | – | – | – |
| Polier-ArbeitenOberfläche | – | – | – | – | Stahl |
| ReparaturschweißungenFügen | – | – | – | – | Stahl |
| Flachgravur (spanabhebend)Zerspanung | – | – | – | – | Metall, Glas, Kunststoff |
| Oberflächeninspektion mit konfokaler MessmikroskopiePrüfung | – | – | – | – | Kunststoff, Stahl |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Lasermaschine | – | – | – | – | Solingen |
| Lasermaschine für Großwerkzeuge | – | 2 | – | 2011/2013 | Solingen |
| Hochauflösende Scanner Station | – | – | – | 2014 | – |
| Druckermaschinen | – | – | – | – | – |
Zusatzleistungen
Qualität und Prüfung
Die Oberflächeninspektion erfolgt visuell an Kunststoffartikeln und Stahlwerkzeugen sowie mittels digitalmikroskopischer Inspektion und konfokaler Messmikroskopie im eigenen Labor. Sensible Kundendaten sind nach TISAX-Zertifizierung (Informationssicherheit) geschützt.
| Nachweis | Solingen |
|---|---|
| TISAX (Informationssicherheit) |
Historie
- 1960
ÄtzGravur, erste Stahl-Werkzeuge
- 1969
Gründung der Firma KRÜTH
- 1990
ÄtzGravur mit Multilayer-Filmen
- 1992
Mono- und 2-Glanz-Veredelung von Nickelschalen
- 1994
Porcerax II® von japanischer Industriebehörde (MITI) ausgezeichnet; Übernahme „Vereinigte Werkstätten“; Gründung KRÜTH IMS
- 1998
Eröffnung KRÜTH do Brasil in São Bernardo bei São Paulo
- 2000
ÄtzGravur mit 2-Glanz; Aufbau der Abteilungen NiOn100 und NiOn200
- 2005
Auszeichnung „Lebendige Unternehmenskultur“; Eigentümer der SET Form-Ätz-Technik
- 2007
Aufbau der Abteilung Laser-ÄtzGravur und 3D-LaserGravur
- 2011
Erste Lasermaschine für Großwerkzeuge über 3,5 t
- 2013
Zweite Lasermaschine für Großwerkzeuge
- 2014
Inbetriebnahme einer hochauflösenden Scanner Station
- 2015
Aufbau des Produktionsstandorts Portugal
- 2017
Gründung der Global Laser Group (GLG)
- 2019
Eröffnung des Zweigwerks am Dahl in Solingen
- 2020
Expansion des Maschinenparks (Laser- und Druckmaschinen)
- 2021
Hohenloher Formstruktur Verwaltungs GmbH gehört seit 01.01.2021 zur KRÜTH Familie
- 2023
Firmierung KRÜTH GmbH Süd ab 01.10.2023
