Entwicklung und Fertigung modularer Handlingsysteme für industrielle Schraub- und Montageprozesse
JÄGER Handling GmbH
Neu auf Amplifa
Modulare Handlingslösungen aus eigener Fertigung
JÄGER Handling entwickelt und fertigt modulare Handlingslösungen und Komponenten für industrielle Montageprozesse. Seit über 30 Jahren realisiert das familiengeführte Unternehmen Handlingsysteme – von handgehalten über handgeführt bis hin zu teilautomatisierten Lösungen. Das Portfolio umfasst die Baureihen handy-arm, handy-flex, handy-lever, carbo-arm, handy-lift, handy-smove und roller-unit sowie Komponenten der Schraubtechnik wie Referenzmessadapter, Abtriebe, Winkelköpfe, Schnellwechselfutter, Bedienhandgriffe, Federzüge und Seilbalancer. Die Systeme dienen der Drehmomentabstützung, Positionsüberwachung, Ergonomie und dem Bauteilhandling und werden als Integrator kompletter Systemlösungen für Achs-, Batterie-, Getriebe-, Motor- und Endmontage eingesetzt. Der programmierte und eigenständig gefertigte modulare Baukasten ermöglicht maßgeschneiderte, prozesssichere Lösungen; ergänzend bietet das Unternehmen Serviceleistungen wie UVV-/DGUV-Prüfung, Wartung, Reparatur, Ersatzteilmanagement, Verlagerung und Schulungen an.
- Verfahren
- Handlingslösungen für industrielle Montageprozesse (handgehalten, handgeführt, teilautomatisiert), Schraubermontage / Verschraubungen mit Drehmomentabstützung (Drehmomente bis 2.000 Nm), Montage von Motoren, Getrieben, Achsen und Batterien (Systemlösungen: Achsmontage, Batteriemontage,, Positionsüberwachung / positionsüberwachtes Verschrauben, Referenzprüfung / dokumentierte Drehmomentkontrolle (Referenzmessadapter), Service: UVV- und DGUV-Prüfung, Service: Präventive Wartung, Reparatur, Ersatzteil- und Komponentenmanagement, Verlagerung,, Wartung vor Ort
- Werkstoffe
- Modulares Handlingsystem-Baukasten (handy-arm, handy-flex, handy-lever,, Referenzmessadapter RA50/RA150/RA400, Abtriebe, Winkelköpfe, Schnellwechselfutter, Planetengetriebe, Bedienhandgriffe (d-handle, t-handle, e-handle), Federzüge, Seilbalancer, Reibradantriebe, Schwenkantriebe elektrisch
- Branchen
- Automobilindustrie, Montagetechnik, Allgemeine Industrie, Automobilindustrie (Achsmontage, Batteriemontage, Getriebemontage,, Allgemeine Industrie / Montagetechnik
- 01
Konstruktion und Entwicklung
- 02
Fertigung modularer Handlingskomponenten
- 03
Systemintegration für Montageprozesse
- 04
Service: UVV-/DGUV-Prüfung, Wartung, Reparatur, Ersatzteilmanagement,
Komponenten und Systembaukasten
Modulares Handlingsystem-Baukasten (handy-arm, handy-flex, handy-lever,
Modular aufgebaute Systeme zur Drehmomentabstützung, Werkzeugführung und Ergonomie in der Montage.
Referenzmessadapter RA50/RA150/RA400
Referenzmessadapter inklusive Washers und Anbindungs-Kits für dokumentierte Drehmomentkontrolle an Schraubspindeln und Winkelköpfen.

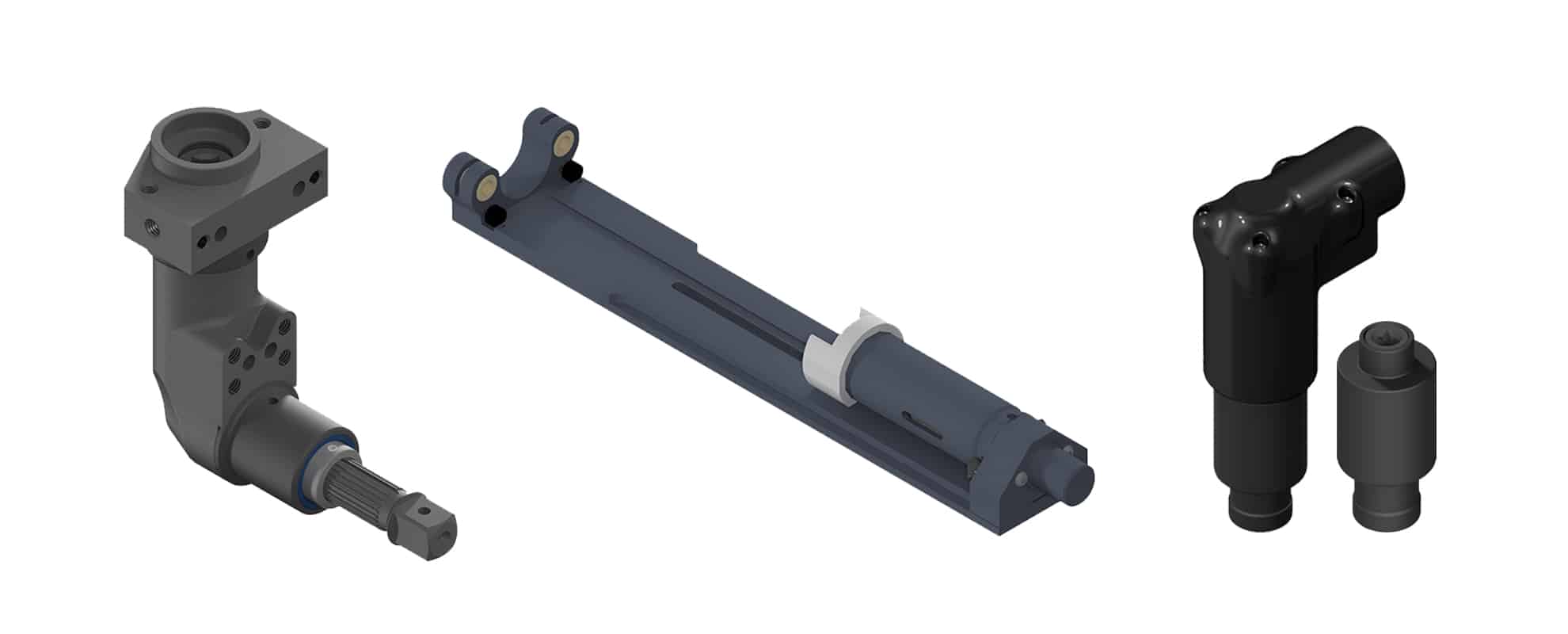

Abtriebe, Winkelköpfe, Schnellwechselfutter, Planetengetriebe
Schraubtechnische Komponenten mit Gerad-, Offset- und Planetenabtrieben sowie galvanisch getrennte Ausführungen.

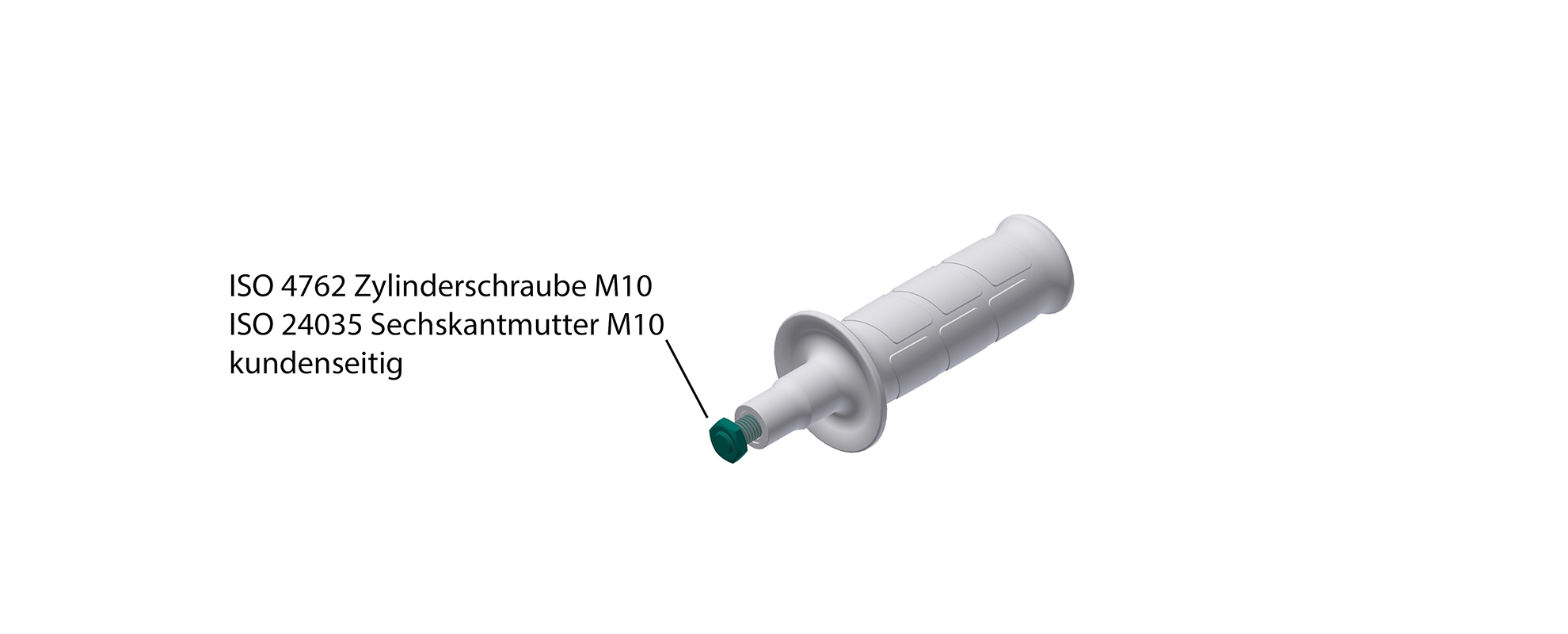

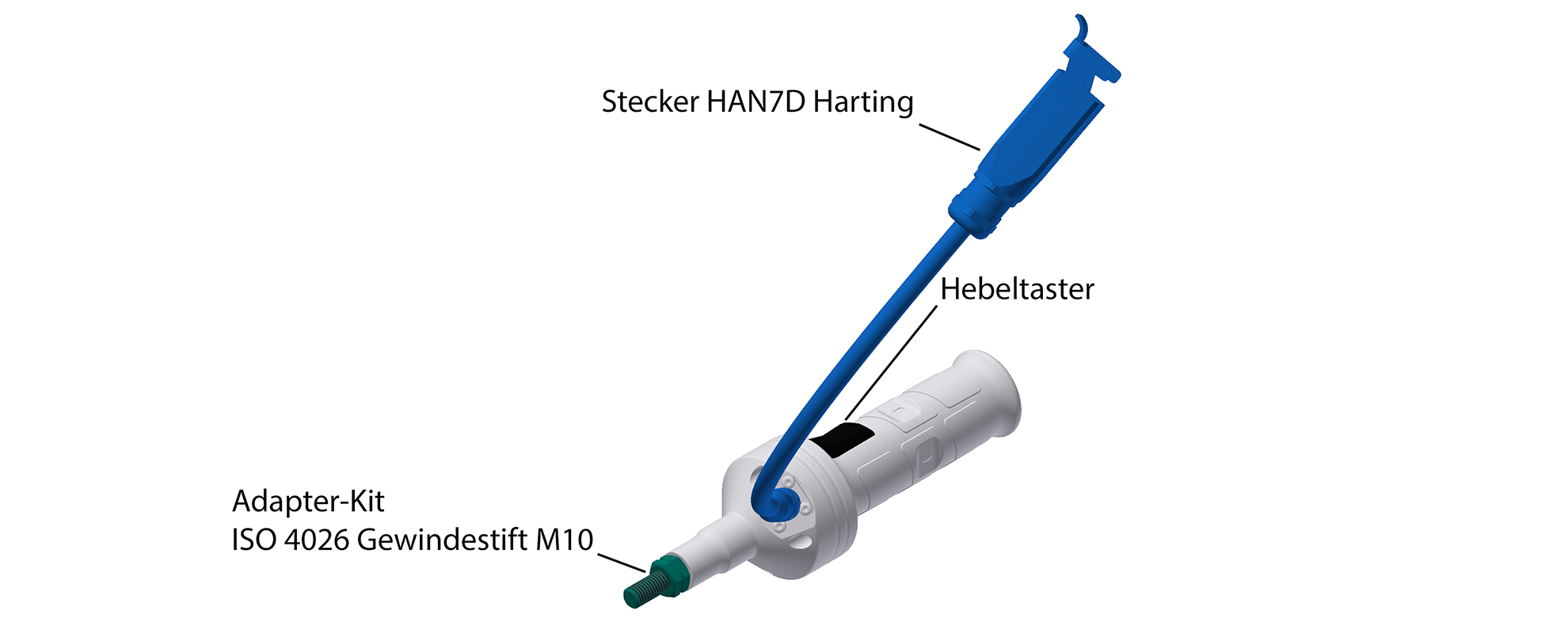

Bedienhandgriffe (d-handle, t-handle, e-handle)
Bedienhandgriffe mit Hebelschalter-, Drucktaster- und Zweihandauslösungsfunktion.

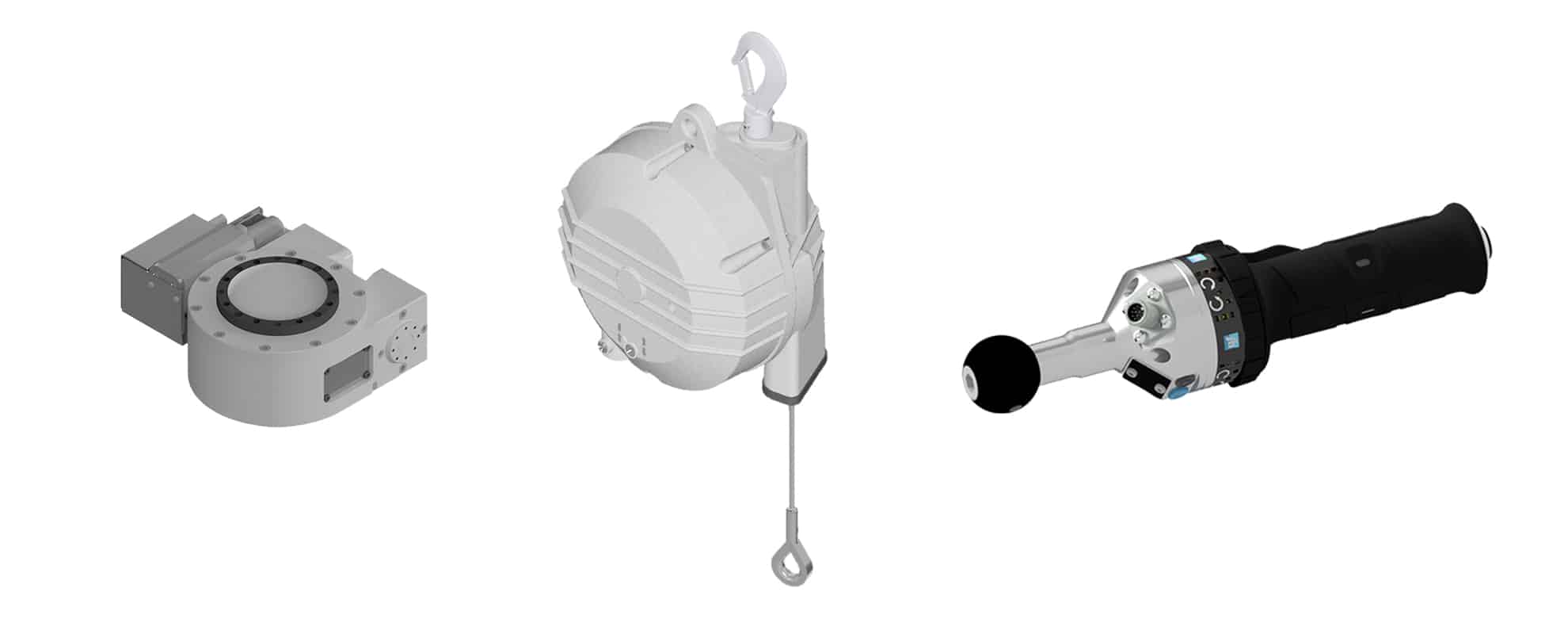

Federzüge, Seilbalancer, Reibradantriebe, Schwenkantriebe elektrisch
Zubehör zur Gewichtsausgleichs- und Werkzeugführung an Montagearbeitsplätzen.
Systeme und Komponenten
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Handlingslösungen für industrielle Montageprozesse (handgehalten, handgeführt, teilautomatisiert)Montage | – | – | – | – | – |
| Schraubermontage / Verschraubungen mit Drehmomentabstützung (Drehmomente bis 2.000 Nm)Montage | – | – | 200 kg Nutzlast | – | – |
| Montage von Motoren, Getrieben, Achsen und Batterien (Systemlösungen: Achsmontage, Batteriemontage,Montage | – | – | – | – | – |
| Positionsüberwachung / positionsüberwachtes VerschraubenMontage | – | – | – | – | – |
| Referenzprüfung / dokumentierte Drehmomentkontrolle (Referenzmessadapter)Prüfung | – | – | – | – | – |
| Service: UVV- und DGUV-PrüfungPrüfung | – | – | – | – | – |
| Service: Präventive Wartung, Reparatur, Ersatzteil- und Komponentenmanagement, Verlagerung,Engineering | – | – | – | – | – |
13 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

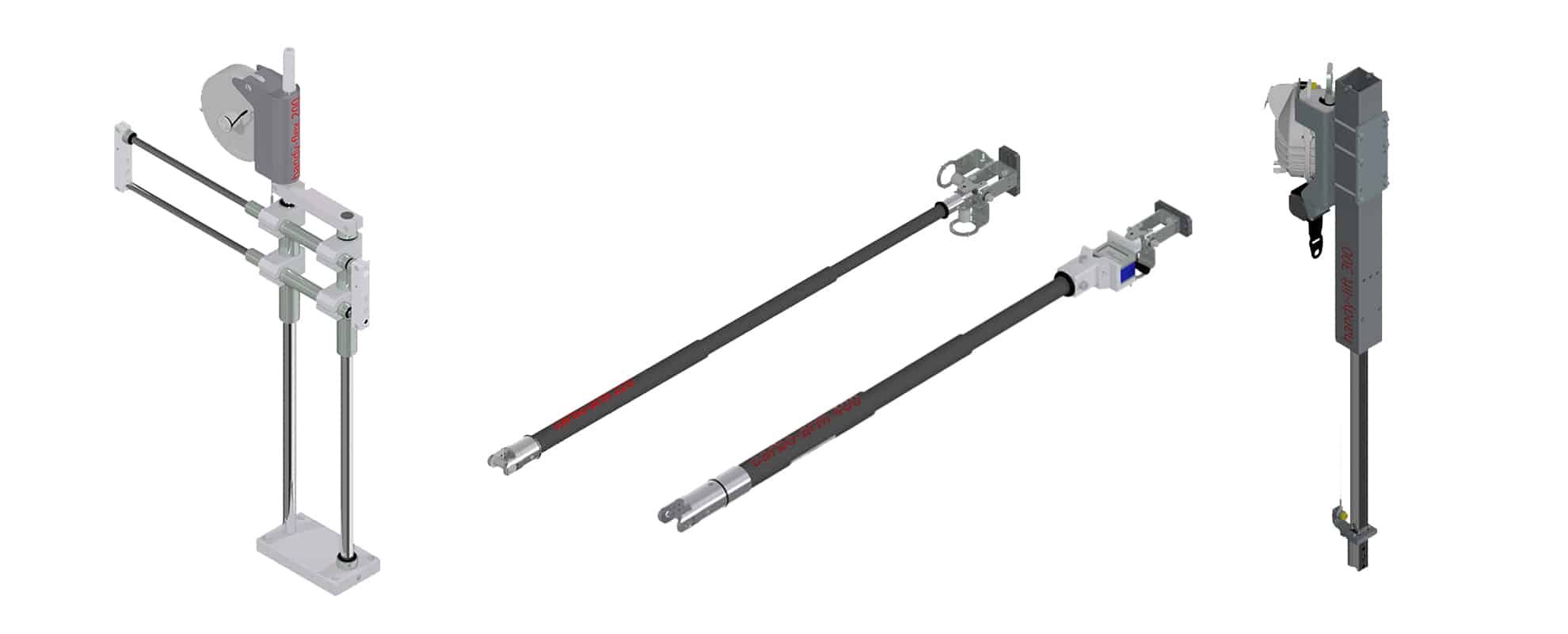

| Schrauberhandling handy-arm (aufgeständert, handgeführt) | JÄGER Handling handy-arm 500 | – | Radius 500–3.000 mm, Hub Z-Achse 500–800 mm, 50 kg, 250 Nm horizontal / 160 Nm vertikal | – | – |
| Schrauberhandling handy-arm (aufgeständert, handgeführt) | JÄGER Handling handy-arm 750 | – | Radius 500–4.000 mm, Hub Z-Achse 500–800 mm, 75 kg, 500 Nm horizontal / 300 Nm vertikal | – | – |
| Schrauberhandling handy-arm (aufgeständert, handgeführt) | JÄGER Handling handy-arm 1000 | – | Radius 500–4.500 mm, Hub Z-Achse 500–800 mm, 200 kg, 1.000 Nm horizontal / 500 Nm vertikal | – | – |
| Werkzeugführungsstativ handy-flex (Schrauberhandling) | JÄGER Handling handy-flex 100 | – | Hub vertikal 500 mm, Hub horizontal 300 mm, Nutzlast 55 N, Mz 35 Nm / Mx 25 Nm / My 25 Nm | – | – |
| Werkzeugführungsstativ handy-flex | JÄGER Handling handy-flex 200 | – | Hub vertikal 500 mm, Hub horizontal 300–500 mm, Nutzlast 96 N, Mz 60 Nm / Mx 35 Nm / My 35 Nm | – | – |
| Werkzeugführungsstativ handy-flex (Doppelsäulenausführung) | JÄGER Handling handy-flex 200d | – | Hub vertikal 450 mm, Hub horizontal 300–500 mm, Nutzlast 86 N, Mz 60 Nm / Mx 35 Nm / My 35 Nm | – | – |
| Werkzeugführungsstativ handy-flex (Kompaktausführung) | JÄGER Handling handy-flex 200c | – | Hub vertikal 550 mm, Hub horizontal 300–500 mm, Nutzlast 102 N, Mz 60 Nm / Mx 35 Nm / My 35 Nm | – | – |
| Schrauberhandling handy-flex | JÄGER Handling handy-flex 300 | – | Hub vertikal 500–600 mm, Hub horizontal 400–600 mm, Nutzlast 17,0 kg, 90 Nm horizontal / 160 Nm | – | – |
| Schrauberhandling handy-flex | JÄGER Handling handy-flex 400 | – | Hub vertikal 450–600 mm, Hub horizontal 450–900 mm, Nutzlast 86,0 kg, 250 Nm horizontal / 500 Nm | – | – |
| Handlingssystem handy-lever (aufgeständert, Parallelogrammausleger mit pneumatischem | JÄGER Handling handy-lever Standard | – | Arbeitsbereich 2.700–3.500 mm, Traglast 60–100 kg, 1.000 Nm horizontal / 1.000 Nm vertikal | – | – |
| Handlingssystem handy-lever (Unterflur-Konfiguration) | JÄGER Handling handy-lever Unterflur | – | Arbeitsbereich 2.700–3.500 mm, Traglast 60–100 kg, 1.000 Nm horizontal / 1.000 Nm vertikal | – | – |
| Produktportfolio: carbo-arm, handy-lift, handy-smove, roller-unit, Adaptionssysteme, | JÄGER Handling | – | – | – | – |
| Referenzmessadapter inkl. Zubehör (Anbindungs-Kits für Handschrauber ErgoSpin ESA… Bosch Rexroth | JÄGER Handling RA50 / RA150 / RA400 | – | – | – | – |
Zusatzleistungen
Referenzkunden
Unternehmenshistorie
Seit über 30 Jahren Realisierung von Handlingsystemen für industrielle Montageprozesse – von handgehalten über handgeführt bis hin zu teilautomatisierten Lösungen
- 2017

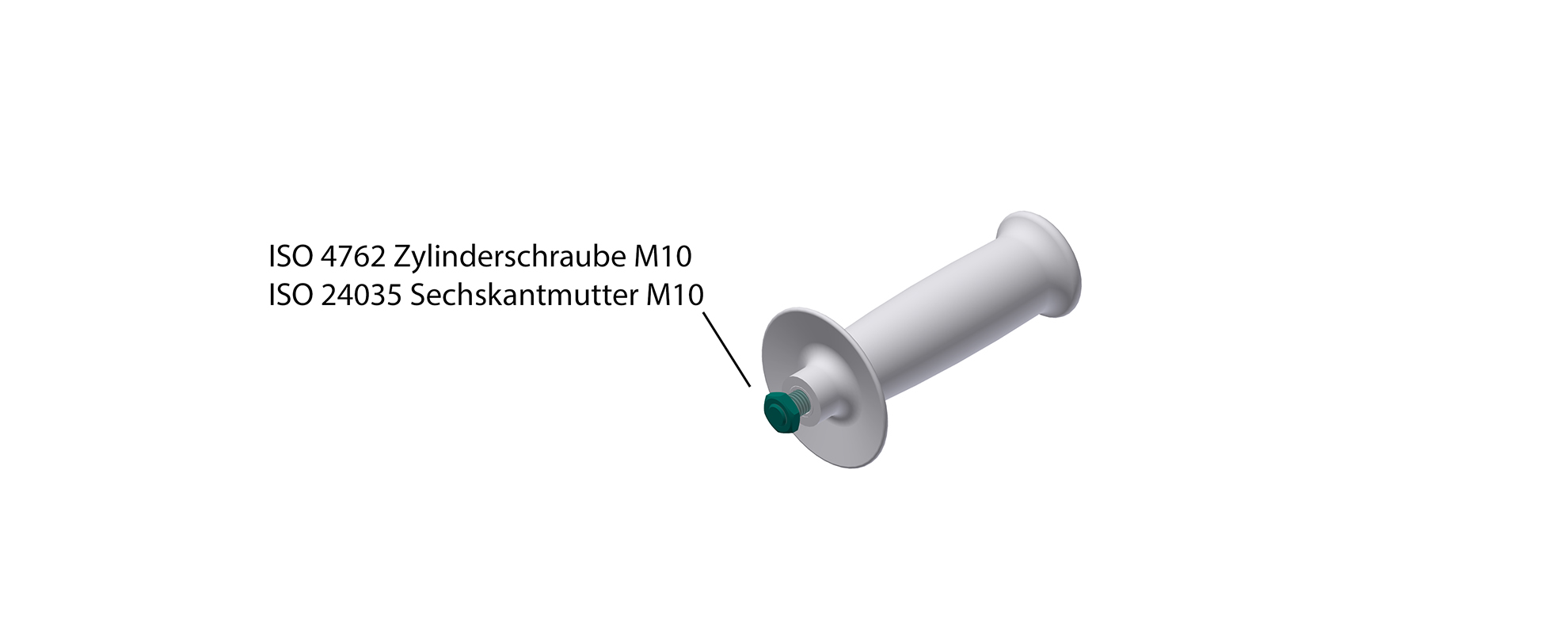

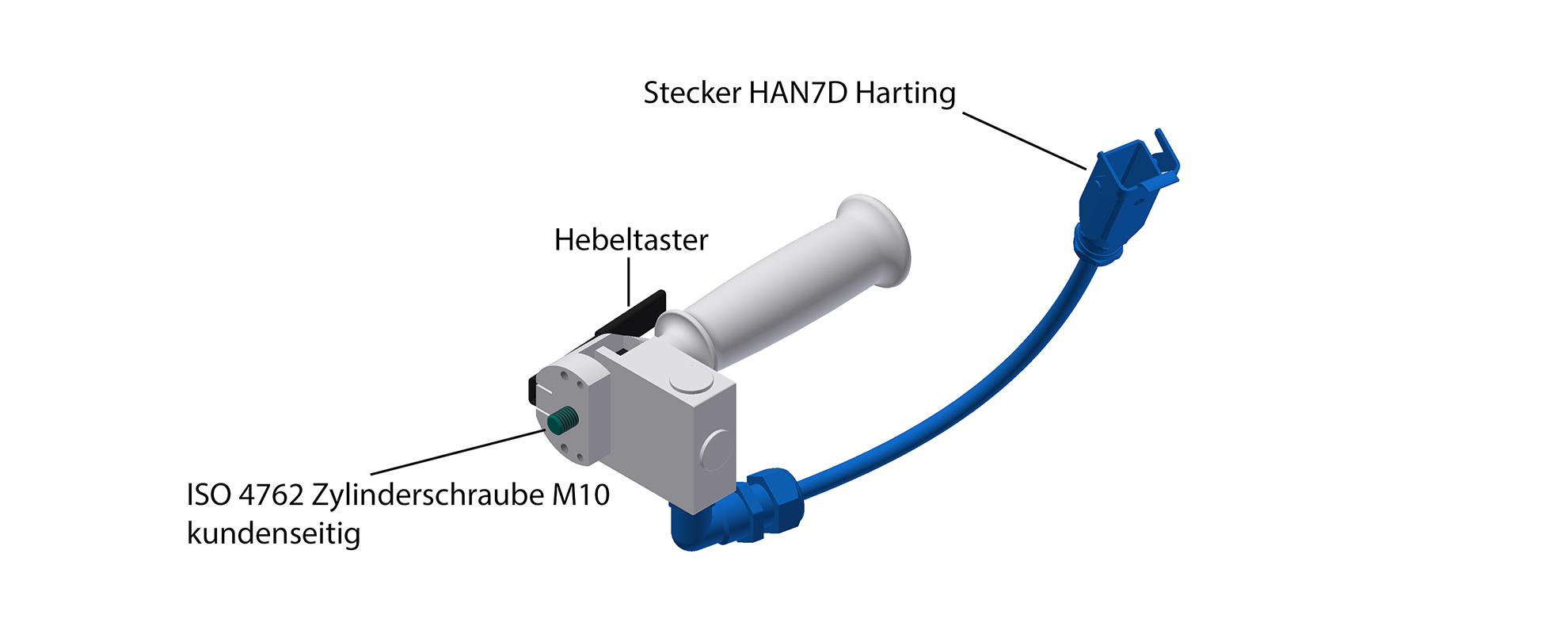

Abkündigung verschiedener Zusatzhandgriffe und Schaltergenerationen; Nachfolgeserien d-handle, t-handle und e-handle eingeführt
