CNC-Präzisionsteile nach Zeichnung: Drehen bis Ø 420 mm, 5-Achs-Fräsen, Messtechnik und Engineering in Schenefeld
JF Zerspanung GmbH
Schenefeld (Kreis Steinburg, Schleswig-Holstein)Neu auf Amplifa
CNC-Präzisionsteile und Engineering aus Schenefeld
Die JF Zerspanung GmbH fertigt CNC-Präzisionsteile nach Zeichnung – vom Einzelteil und Prototyp bis zu Serien über 10.000 Stück. Das Leistungsportfolio umfasst CNC-Drehen (Ø 420 mm, bis 1.500 mm Länge, mit Gegenspindel und Y-Achse), 3- und 5-Achs-Simultanfräsen (500 × 450 × 400 mm) mit Roboterautomation für mannlose Serienfertigung sowie Rund- und Flachschleifen, Schweißen (MIG/MAG, TIG), Zuschnitt und Vorrichtungsbau. Verarbeitet werden Stähle, Edelstähle, Aluminium, Messing, Kupfer, Titan und technische Kunststoffe wie PEEK und POM; Toleranzen bis IT6 bei Ra 0,8 µm. Auf Wunsch organisiert das Unternehmen Oberflächenveredelung (Eloxieren, Verchromen, Verzinken, Tenifer Q-QPQ) und Wärmebehandlung mit, sodass Kunden geprüfte, einbaufertige Bauteile erhalten. Ergänzend bietet die GmbH mit dem Partnerbüro CFI-Timmer Konstruktion und CAD in SolidWorks, Inventor und Siemens NX, Reverse Engineering per 3D-Scan (±10 µm), Prototypenentwicklung, Machbarkeitsanalyse, Erstmusterprüfung (PPAP/EMPB) und Projektmanagement nach IPMA. Gefertigt wird für Maschinen- und Anlagenbau, Medizintechnik, Hydraulik und Pneumatik, Elektrotechnik sowie Automotive-Zulieferer; Express-Fertigung ist in 24–48 Stunden möglich. Standort ist Schenefeld im Kreis Steinburg, rund 60 km nordwestlich von Hamburg.
- Standort
- Schenefeld
- Verfahren
- CNC-Drehen, CNC-Fräsen 3- und 5-Achs-Simultanbearbeitung, Dreh-Fräsbearbeitung mit Gegenspindel und Y-Achse, Interpolationsdrehen, Rundschleifen, Flachschleifen, Eloxieren, Anodisieren
- Werkstoffe
- C45, 42CrMo4, 16MnCr5, S235, S355 / St52, Werkzeugstahl 1.2379, Werkzeugstahl 1.2343, Werkzeugstahl 1.2344
- Zertifikate
- DIN EN ISO 9001:2015, IPMA (Projektmanagement), DIN EN ISO 9001:2015 (TÜV NORD), IPMA-Projektmanagement (GPM), Erstmusterprüfung EMPB/PPAP, Materialzeugnisse 3.1/3.2 nach EN 10204
- Gegründet
- 2020
- Mitarbeiter
- 1-10
- Branchen
- Maschinen- und Sondermaschinenbau, Medizintechnik, Hydraulik & Pneumatik, Anlagenbau, Elektrotechnik, Automotive & Zulieferer
- 01
Anfrage mit Zeichnung/CAD-Daten (STEP, DXF, PDF) · Angebot binnen 24 h
- 02
Konstruktion & CAD (SolidWorks, Inventor, Siemens NX) · Machbarkeitsanalyse
- 03
Zuschnitt (Bandsäge)
- 04
CNC-Drehen (inkl. Dreh-Fräsen mit Gegenspindel/Y-Achse)
- 05
CNC-Fräsen 3- und 5-Achs-Simultanbearbeitung (Robo2Go)
- 06
Schleifen, Schweißen, Vorrichtungsbau
- 07
Oberflächenveredelung & Wärmebehandlung (organisiert)
- 08
Messtechnik & Prüfnachweise (EMPB, Messprotokolle, Materialzeugnisse 3.1/3.2)
- 09
Lieferung inkl. Just-in-Time/Lagervorrat
Standort und Maschinenpark
Schenefeld
DEProduktion und Hauptsitz
- Stückgewicht / Größe
- Drehen bis Ø 420 mm / 1.500 mm Länge · Fräsen 500 × 450 ×
- Losgröße
- 1 Stück bis über 10.000 Stück (Robo2Go automatisiert)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Messing, Kupfer, Titan, Kunststoffe

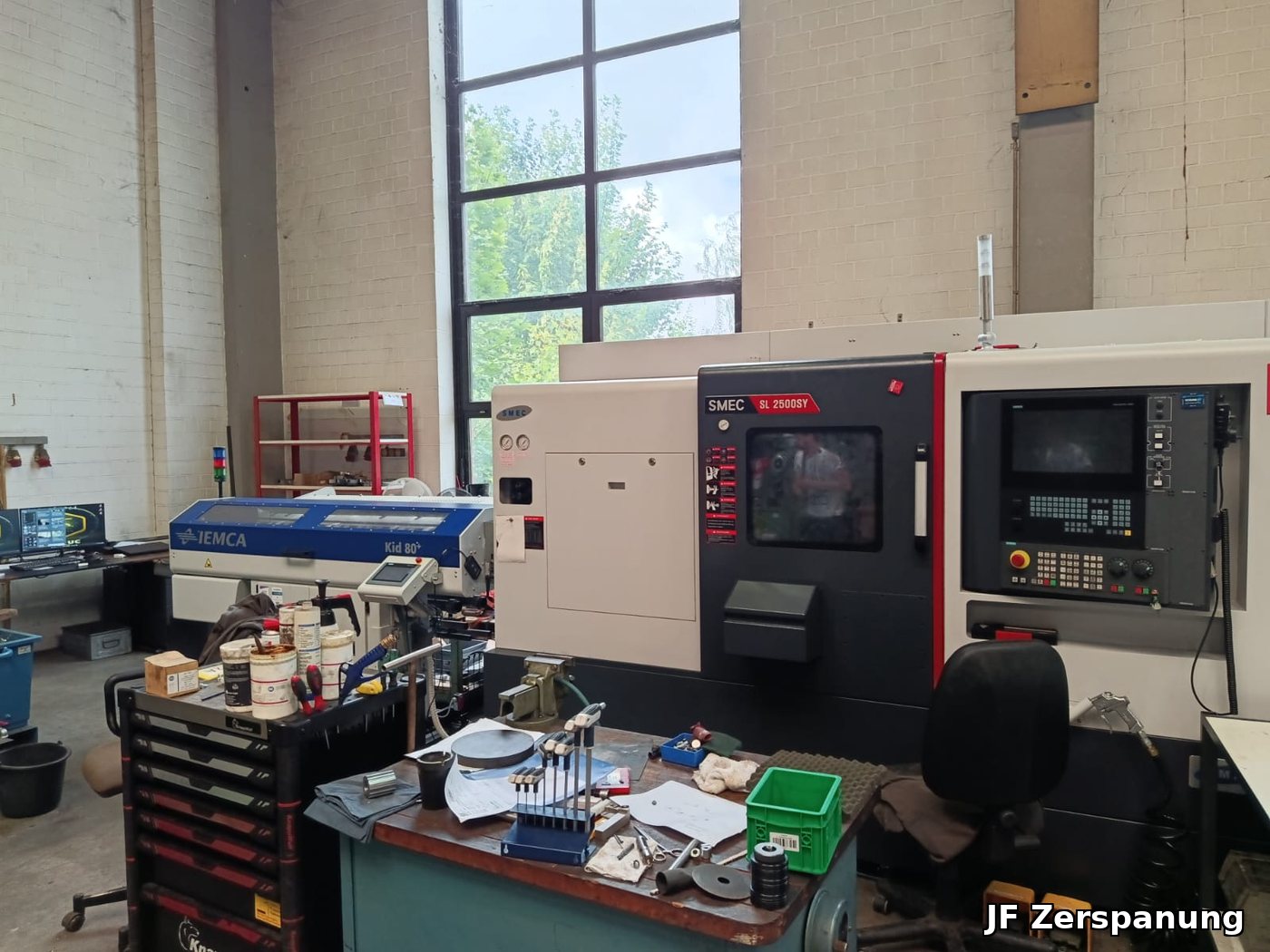

- SMEC SL 2500SY Dreh-Fräszentrum mit Gegenspindel, Y-Achse und IEMCA Kid 80⁺ Stangenlader

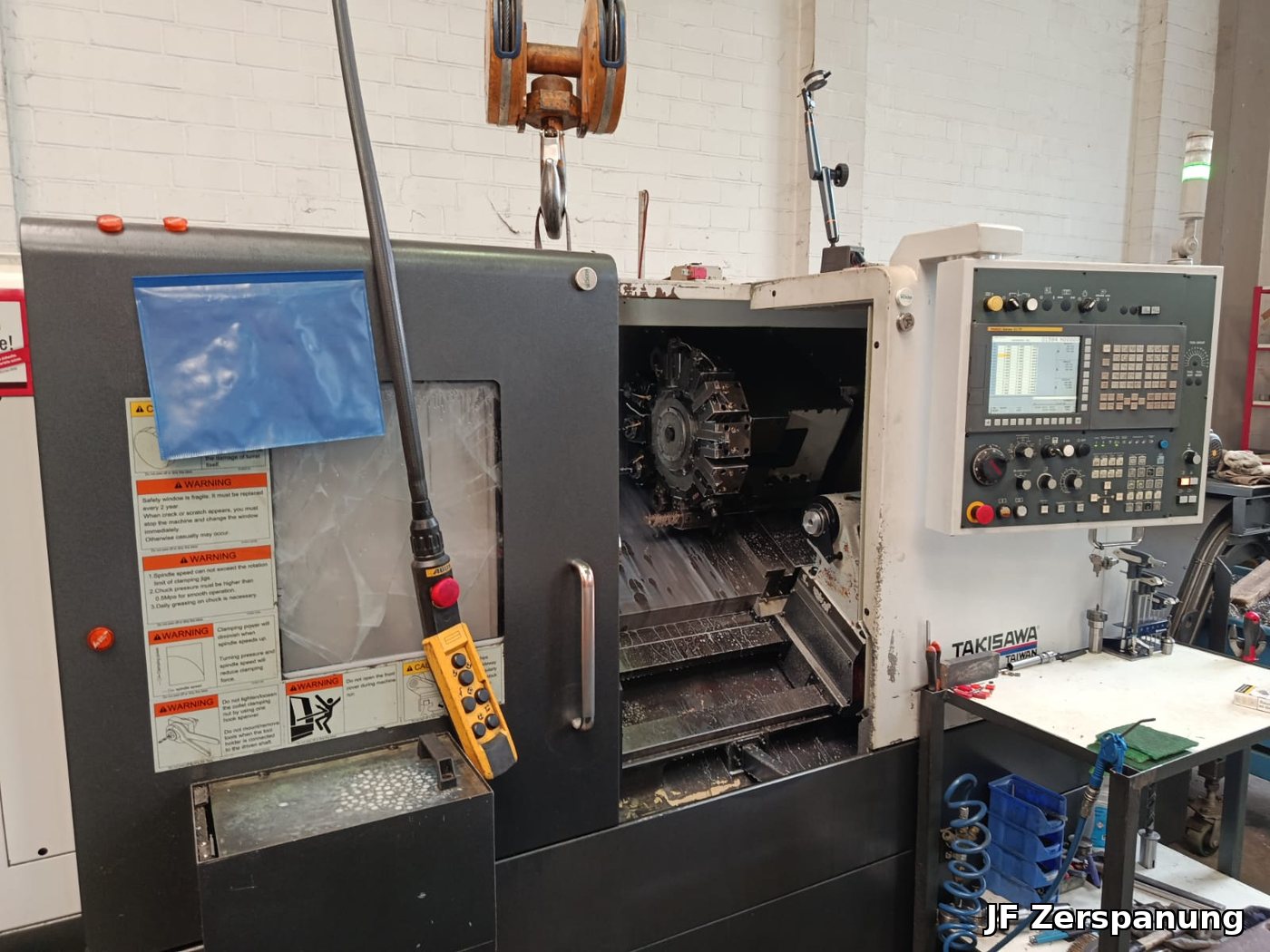

- Takisawa LA-250 M Dreh-Fräszentrum (Ø 420 mm, 734 mm Spitzenweite)
- 3× Gildemeister CTX 400 CNC-Drehzentren (davon Serie 3 mit angetriebenen Werkzeugen, 22 kW)
- Gildemeister NEF 320 zyklengesteuerte Drehmaschine (740 mm Drehlänge)

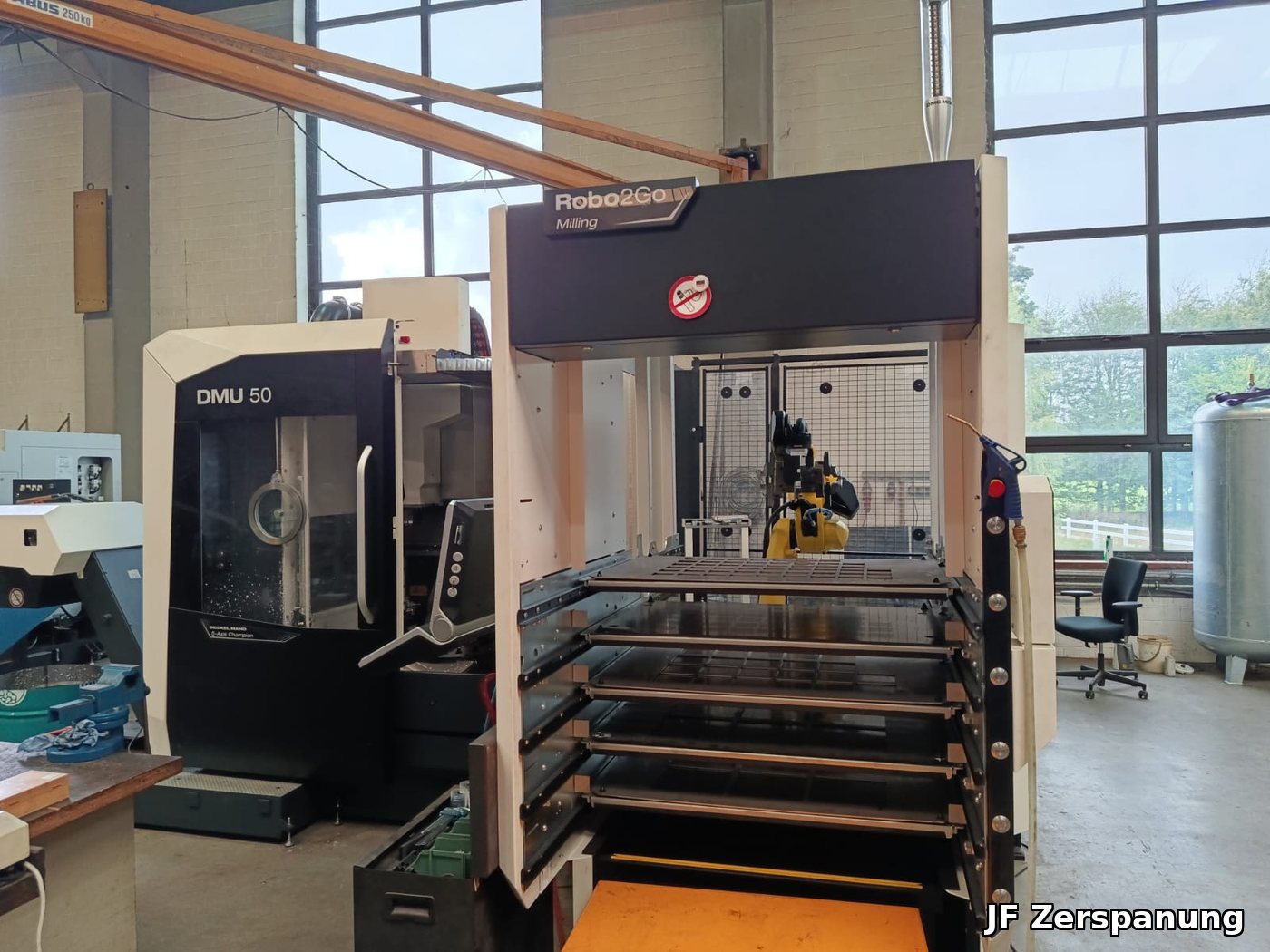

- DMG Mori DMU 50 5-Achs-Simultanfräszentrum mit Robo2Go Milling (20.000 min⁻¹, 60 Werkzeugplätze)
- DMG Mori CTV 250 Vertikaldrehmaschine (in Aufstellung, ab Anfang 2027)
- Zeiss Prismo Navigator taktile KMM (1.200 × 1.800 × 1.000 mm, ISO 10360-2)
- Keyence VL-500 optische 3D-KMM / 3D-Scanner (±10 µm)
- Bandsäge, Flachschleifmaschine, Werkzeugvoreinstellgerät
- MIG/MAG- und TIG-Schweißtechnik

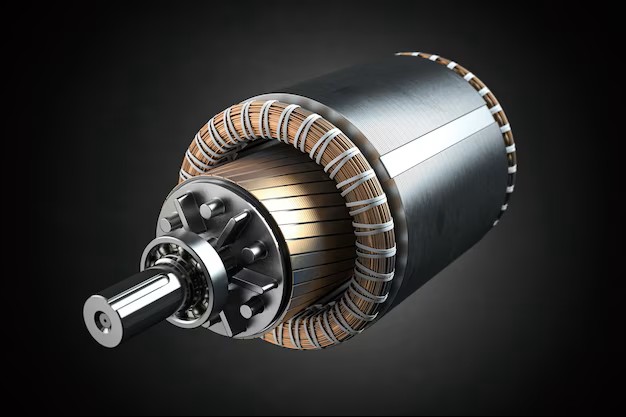

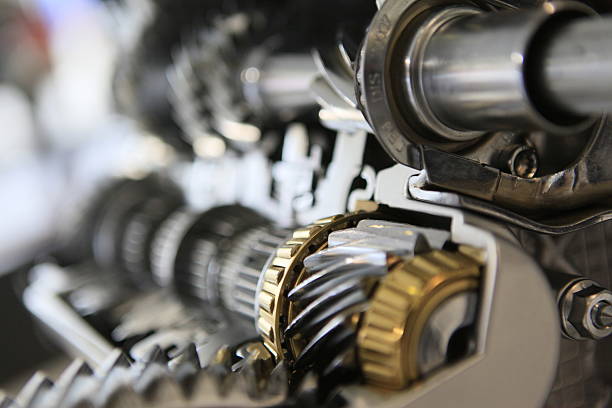

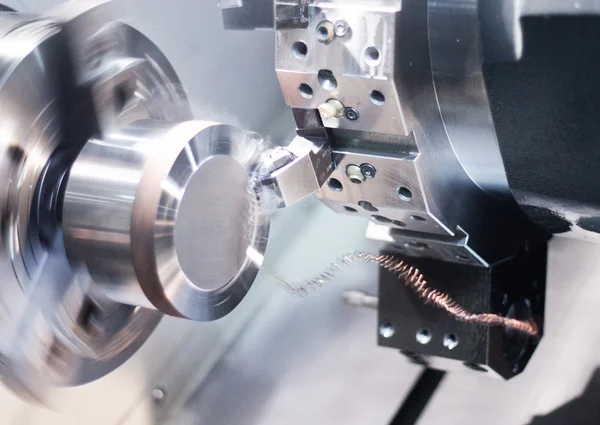

Typische Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | bis IT6 / Ra 0,8 · Ra 0,8 | 1.500 mm × Ø 420 mm | – | 1 Stück – über 10.000 Stück | Stahl C45, 42CrMo4, 16MnCr5, Edelstahl 1.4301, 1.4404, 1.4571, Aluminium EN AW-6082, 7075, Messing CuZn39Pb3, Titan Grade 5, Kupfer Cu-ETP, CuCrZr, Werkzeugstahl 1.2379, 1.2343, Kunststoffe PEEK, PA66, POM, PP |
| CNC-Fräsen 3- und 5-Achs-SimultanbearbeitungZerspanung | bis IT6 / ±0,01 mm · Ra 0,8 | 400 mm × 500 × 450 mm × 400 mm | – | 1 Stück – über 10.000 Stück (Robo2Go) | Aluminium EN AW-6082, 7075, 5083, Edelstahl 1.4301, 1.4404, 1.4571, Konstruktionsstahl S235, S355, 42CrMo4, 16MnCr5, Werkzeugstahl 1.2379, 1.2344, Titan Grade 5, Messing, Kupfer, PE, PP, POM, PA6, PA66, PEEK, PTFE, PMMA, Carbon/GVK auf Anfrage |
| Dreh-Fräsbearbeitung mit Gegenspindel und Y-AchseZerspanung | bis IT6 · Ra 0,8 | 490 mm × Ø 360 mm | – | – | Stahllegierung |
| InterpolationsdrehenZerspanung | bis IT6 · Ra 0,8 | – | – | – | – |
| RundschleifenOberfläche | – | – | – | – | Metalle |
| FlachschleifenOberfläche | – | – | – | – | Metalle |
| EloxierenOberfläche | – | – | – | – | Aluminium |
| AnodisierenOberfläche | – | – | – | – | Aluminium |
| VerchromenOberfläche | – | – | – | – | Metalle |
| VerzinkenOberfläche | – | – | – | – | Stahl |
| GasnitrierenWärmebehandlung | – | – | – | – | Stahl |
| Salzbadnitrocarburieren (Tenifer Q-QPQ)Wärmebehandlung | – | – | – | – | Stahl |
| MIG/MAG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl, Aluminium |
| TIG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Zuschnitt (Bandsägen)Zerspanung | – | – | – | – | Metalle |
| 3D-Koordinatenmesstechnik taktil und optischPrüfung | ±10 µm (Keyence VL-500) | 1.200 × 1.800 mm × 1.000 mm | – | – | Alle Werkstoffe |
| Reverse Engineering / 3D-Scan und NachfertigungEngineering | ±10 µm | – | – | 1 Stück | Alle Werkstoffe |
| Konstruktion & CAD (SolidWorks, Inventor, Siemens NX)Engineering | – | – | – | – | – |
| Produktentwicklung, Machbarkeitsanalyse, Projektmanagement (IPMA), Erstmusterprüfung PPAP/EMPB, 8DEngineering | – | – | – | – | – |
| CAM-ProgrammierungEngineering | – | – | – | – | – |

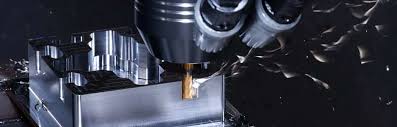

| Express-Fertigung 24–48 StundenZerspanung | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Dreh-Fräszentrum mit Gegenspindel, Y-Achse und angetriebenen Werkzeugen | SMEC SL 2500SY | 1 | Drehdurchmesser Ø 360 mm, Drehlänge 490 mm, Stangendurchlass Ø 68 mm, Y-Achse 105 mm, Stangenlader | – | Schenefeld |
| Dreh-Fräszentrum mit angetriebenen Werkzeugen und C-Achse | Takisawa LA-250 M | 1 | Umlaufdurchmesser Ø 420 mm, Spitzenweite 734 mm, Stangendurchlass Ø 75 mm | – | Schenefeld |

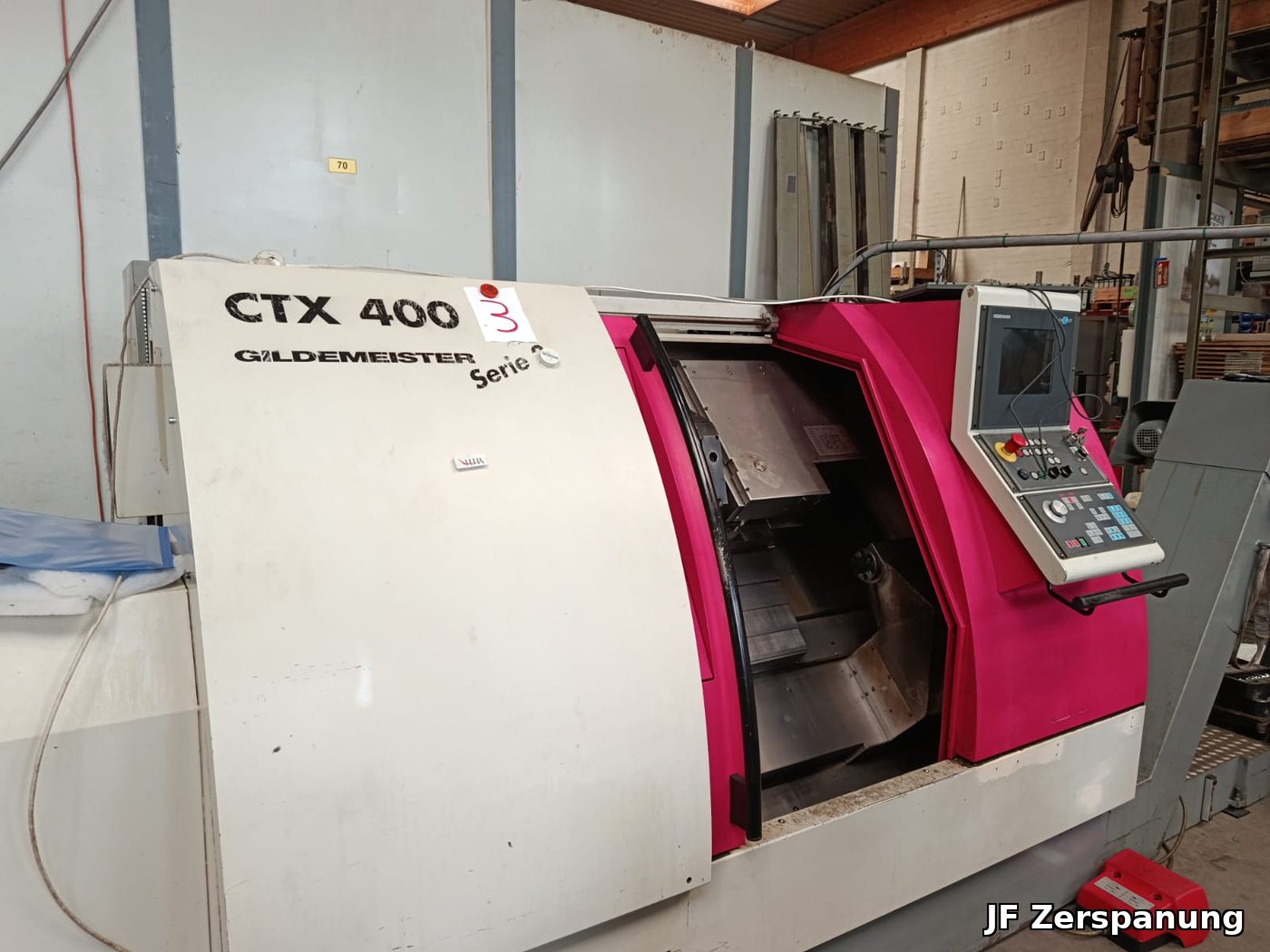

| CNC-Drehzentrum mit angetriebenen Werkzeugen | Gildemeister CTX 400 Serie 3 | 1 | Drehdurchmesser Ø 290 mm, Drehlänge 600 mm, Stangendurchlass Ø 78 mm, 22 kW | – | Schenefeld |

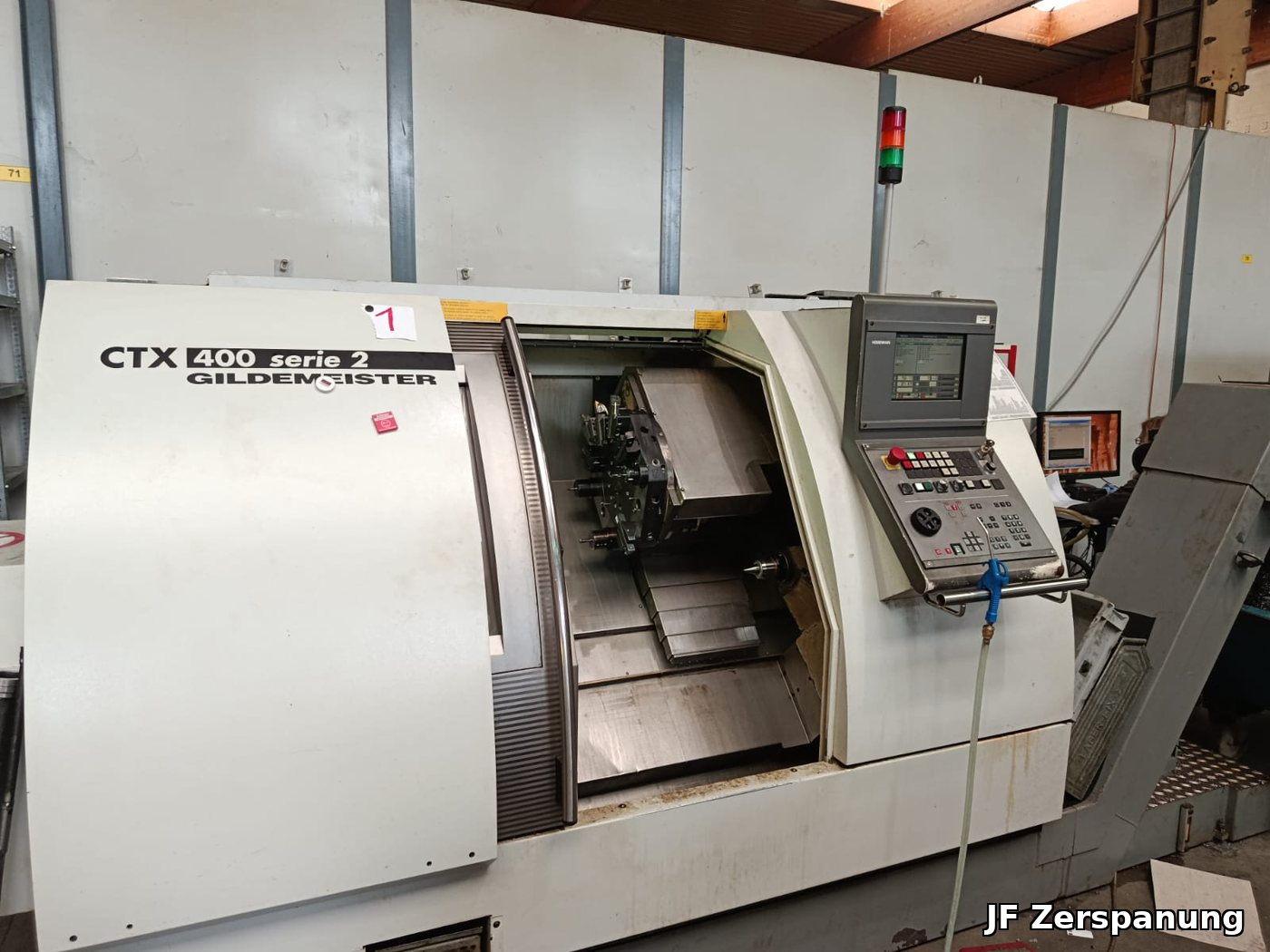

| CNC-Drehzentrum | Gildemeister CTX 400 serie 2 – Nr. 1 | 1 | Umlaufdurchmesser Ø 420 mm, Drehlänge 630 mm, Verfahrwege X/Z 220/635 mm | – | Schenefeld |

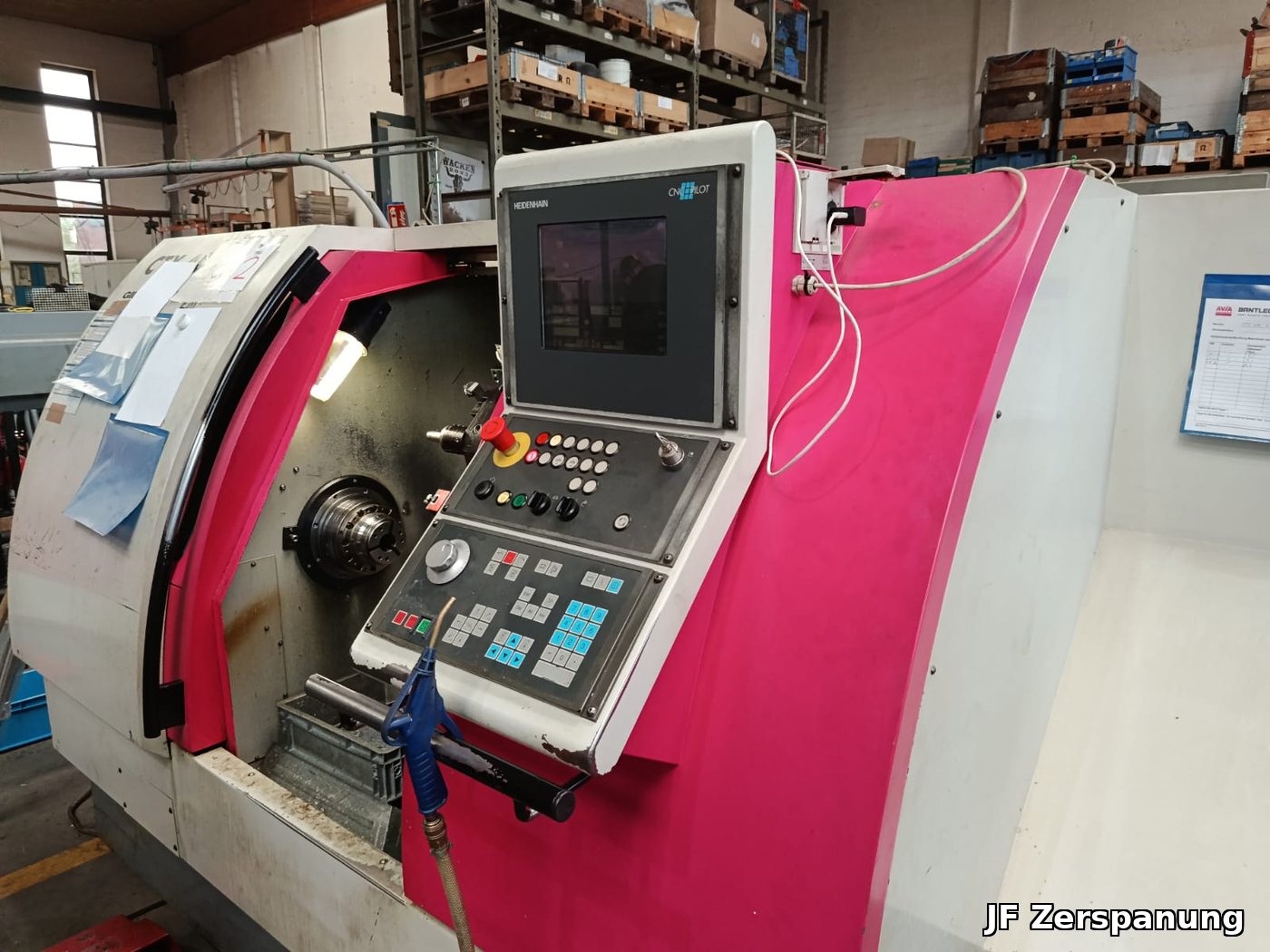

| CNC-Drehzentrum | Gildemeister CTX 400 serie 2 – Nr. 2 | 1 | Umlaufdurchmesser Ø 420 mm, Drehlänge 630 mm, Verfahrwege X/Z 220/635 mm | – | Schenefeld |

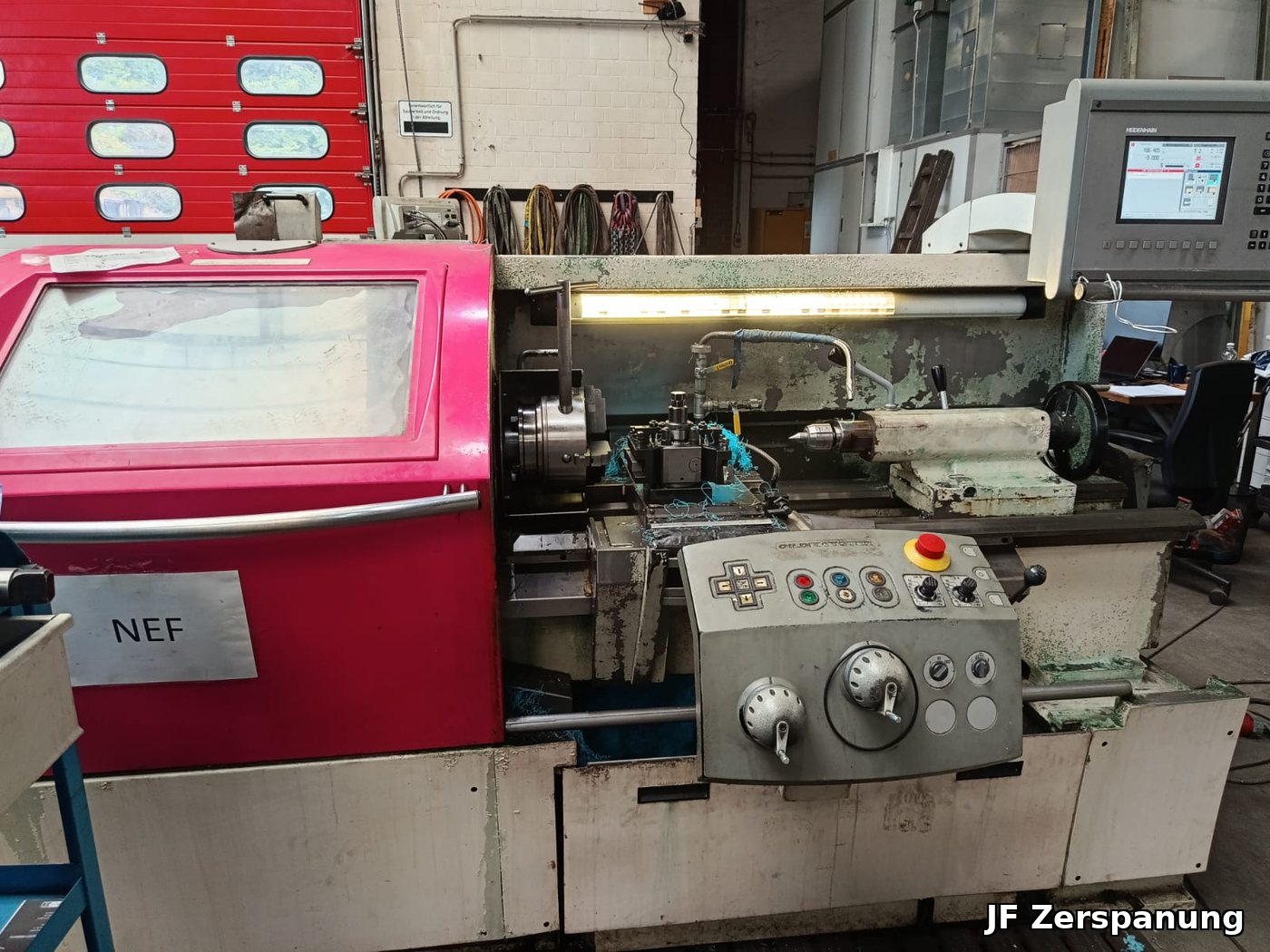

| Zyklengesteuerte Drehmaschine mit Reitstock | Gildemeister NEF 320 | 1 | Umlaufdurchmesser über Bett Ø 320 mm, Drehlänge 740 mm, Spitzenweite 750 mm | – | Schenefeld |
| Vertikaldrehmaschine mit Pick-up-Spindel (in Aufstellung, ab Anfang 2027) | DMG Mori CTV 250 | 1 | Planweg X 700 mm, Längsweg Z 300 mm, max. Futterdurchmesser Ø 250 mm | – | Schenefeld |
| 5-Achs-Simultanfräszentrum mit Roboterautomation Robo2Go Milling | DMG Mori DMU 50 | 1 | Verfahrwege X/Y/Z 500/450/400 mm, Spindel bis 20.000 min⁻¹, 60 Werkzeugplätze SK40, B-Achse | – | Schenefeld |
| Stangenlader | IEMCA Kid 80⁺ | 1 | Ø 5–80 mm | – | Schenefeld |

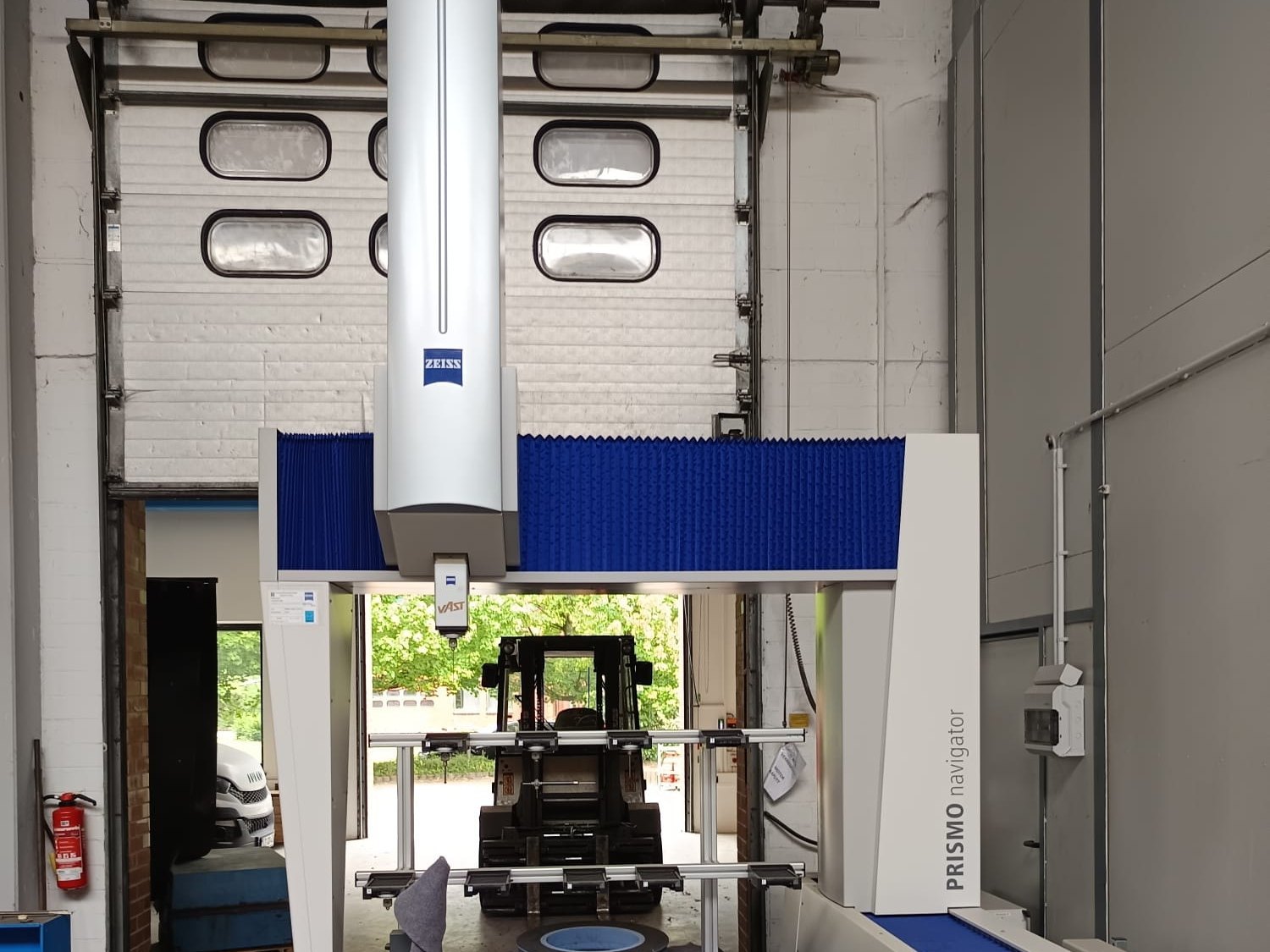

| Koordinatenmessmaschine taktil | Zeiss Prismo Navigator | 1 | 1.200 × 1.800 × 1.000 mm, MPE_E = 2,4 + L/300 µm (ISO 10360-2) | – | Schenefeld |
| Optische 3D-Koordinatenmessmaschine / 3D-Scanner | Keyence VL-500 | 1 | Messgenauigkeit ±10 µm | – | Schenefeld |
| Bandsäge | – | 1 | – | – | Schenefeld |
| Flachschleifmaschine | – | 1 | – | – | Schenefeld |
| Werkzeugvoreinstellgerät | – | 1 | – | – | Schenefeld |
Zusatzleistungen
Qualitätssicherung und Messtechnik
Die Messmittel sind kalibriert und rückführbar: geprüft wird auf der taktilen Zeiss Prismo Navigator (1.200 × 1.800 × 1.000 mm, MPE_E = 2,4 + L/300 µm nach ISO 10360-2) und der optischen Keyence VL-500 (±10 µm). Auf Anfrage liefert das Unternehmen Erstmusterprüfberichte (EMPB/PPAP), Messprotokolle als PDF mit Soll-Ist-Vergleich sowie Materialzeugnisse 3.1/3.2 nach EN 10204.
| Nachweis | Schenefeld |
|---|---|
| DIN EN ISO 9001:2015 (TÜV NORD) | |
| IPMA-Projektmanagement (GPM) | |
| Erstmusterprüfung EMPB/PPAP | |
| Materialzeugnisse 3.1/3.2 nach EN 10204 |
Unternehmenshistorie
- 2020
Gründung der JF Zerspanung GmbH in Schenefeld (Amtsgericht Pinneberg, HRB 16894 PI).
- 2027
DMG Mori CTV 250 Vertikaldrehmaschine in Aufstellung, verfügbar ab Anfang 2027.
