Hochleistungsoptiken, Filter und optomechanische Systeme sowie Lohnfertigung präziser Feinmechanik-Bauteile
Jos. Schneider Optische Werke GmbH
Bad Kreuznach (Hauptsitz) · Shenzhen · Hongkong · Singapur · Hauppauge, NY · Van Nuys, CANeu auf Amplifa
Über Schneider-Kreuznach

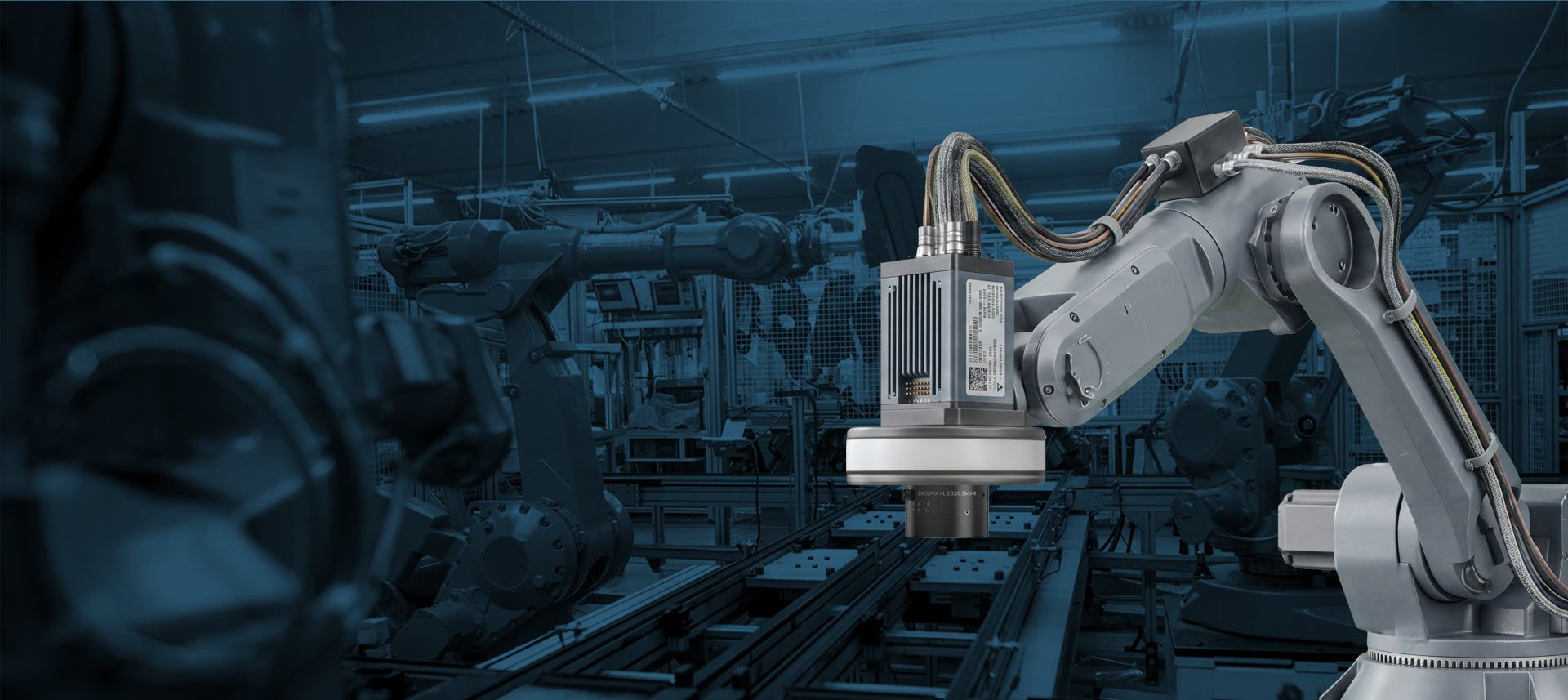

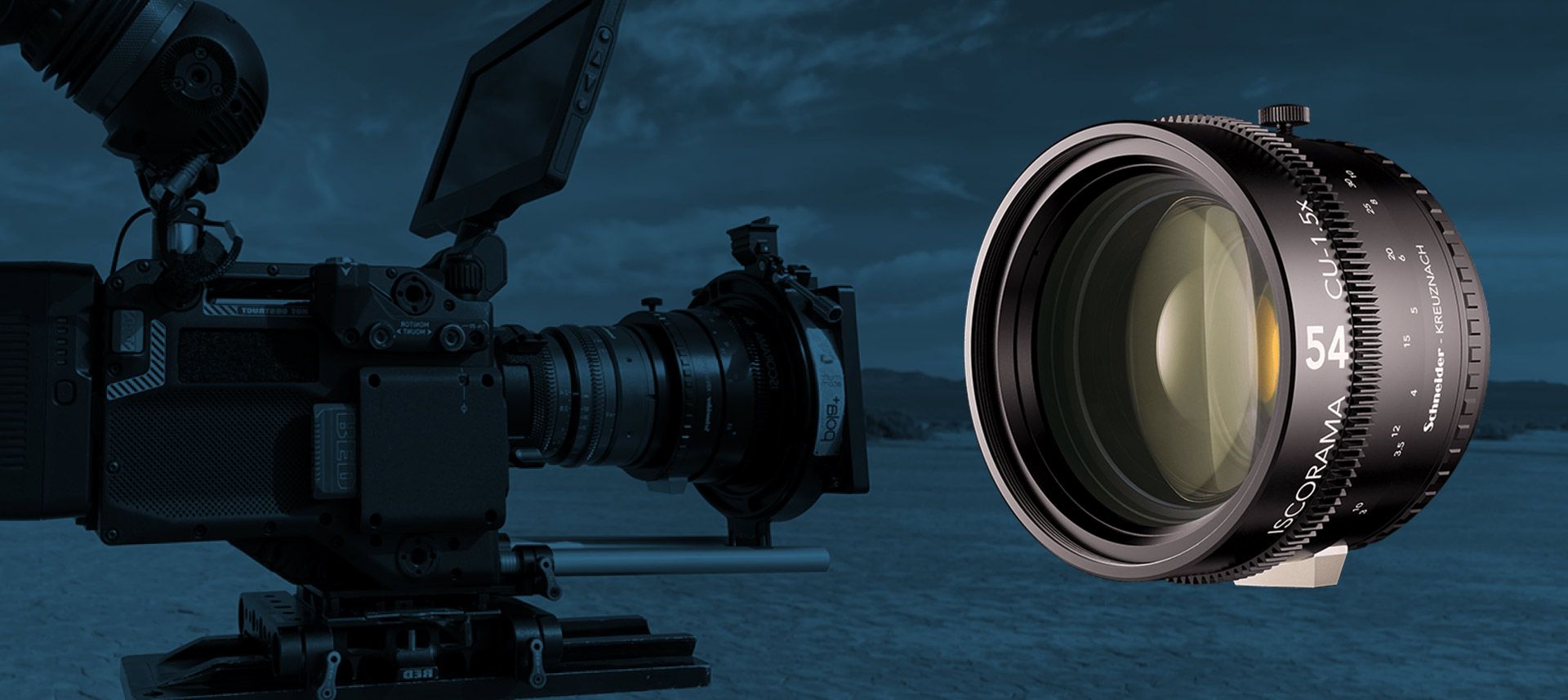

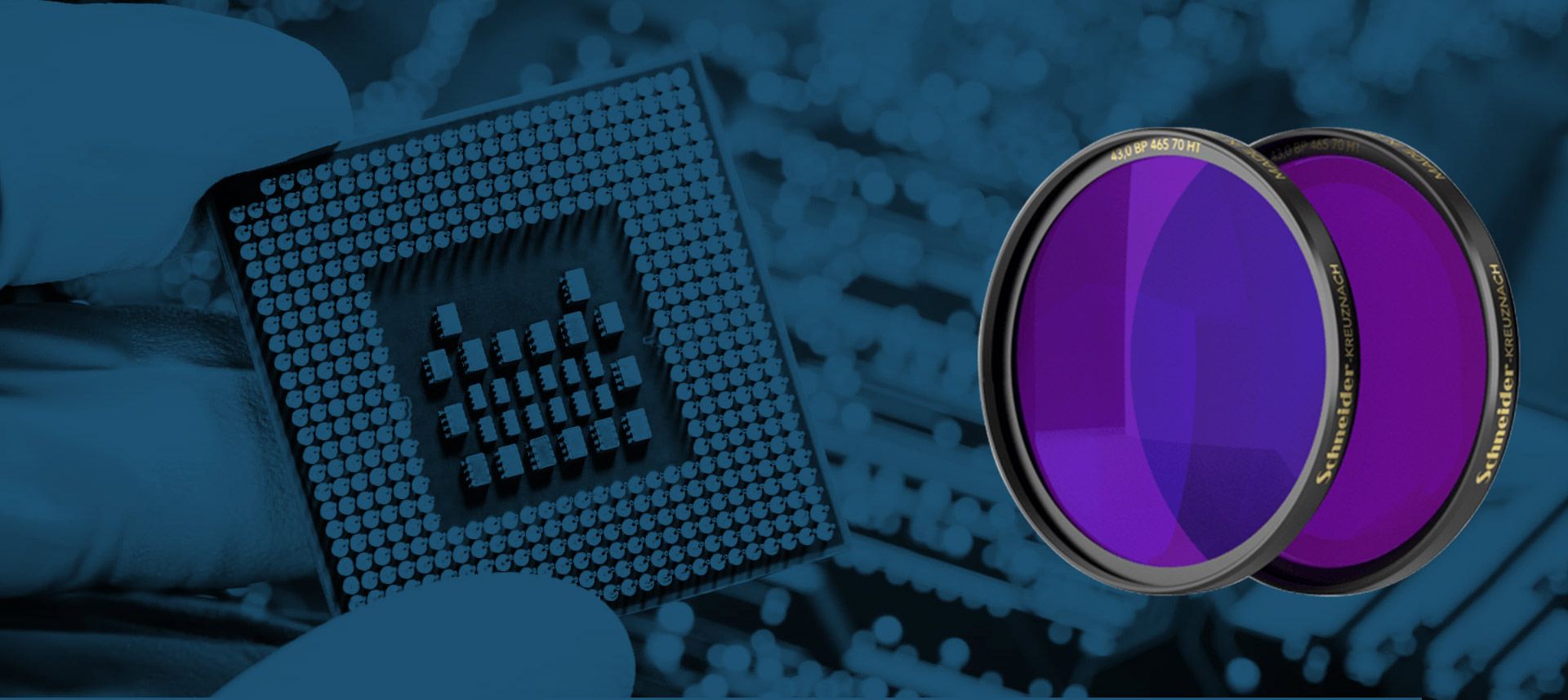

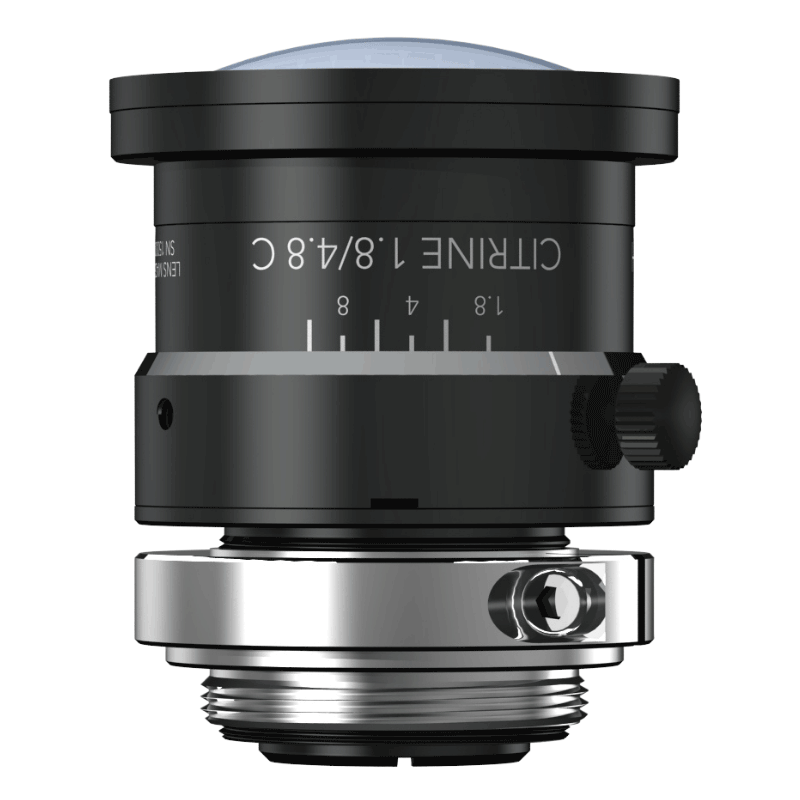

Die Jos. Schneider Optische Werke GmbH (Schneider-Kreuznach) entwickelt und fertigt Hochleistungsobjektive, optische Filter und komplette optomechanische Systeme für Industrie, Film und Foto. Im Bereich Industrieoptik umfasst das Angebot Objektive und Filter für Machine Vision, optische Inspektion, 3D-Messung, Verkehrsüberwachung, Medizintechnik sowie Luft- und Raumfahrt; seit den 1960er-Jahren kommen Schneider-Objektive in Weltraummissionen der NASA zum Einsatz. Das Unternehmen ist vertikal integriert: von Optik- und Mechanikdesign über Präzisionsfertigung, Beschichtung, Reinraum- und optomechanische Montage bis zu Prüfung und Messtechnik. Über die Lohnfertigung in Bad Kreuznach werden Präzisionsteile aus Aluminium, Edelstahl, Messing, Stahl und Kunststoff gefertigt, u. a. per CNC-Drehen bis 8 Achsen (Toleranzen bis ISO 5), 5-Achs-HSC-Fräsen, Micro-Wasserstrahlschneiden (±0,03 mm) sowie Eloxieren und galvanischer Veredelung. Neben dem Hauptsitz in Bad Kreuznach (ca. 200 der rund 220 Mitarbeitenden) unterhält die Gruppe Tochtergesellschaften in China, Singapur und den USA.
- Standort
- Bad Kreuznach
- Verfahren
- CNC-Drehen, CNC-Fräsen (5-Achs, HSC), Eloxieren, Metallveredelung (chemisches Beizen, Glänzen, Mattieren, galvanisches Vernickeln und Verzinken), Laserbeschriftung (inkl. Umfangsbeschriftung, Tiefenlasern), Micro-Wasserstrahlschneiden, Messtechnik (taktil, 3D-Koordinatenmessgeräte), Sand- & Glasperlenstrahlen
- Werkstoffe
- Aluminium, Edelstahl, Messing, Kunststoffe, Stahl
- Zertifikate
- ISO 9001
- Gegründet
- 1913
- Mitarbeiter
- ca. 220 (Gruppe)
- Branchen

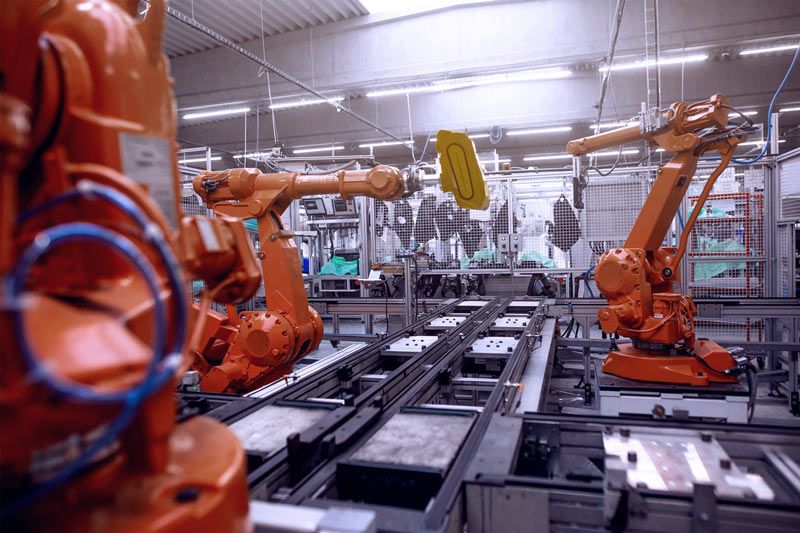

- Machine Vision / Bildverarbeitung, Optische Inspektion & 3D-Messung, Verkehrsüberwachung, Medizintechnik, Defense & Security, Film / Kino
- 01
Optikdesign & Mechanikdesign
- 02
CNC-Drehen
- 03
CNC-Fräsen (5-Achs/HSC)
- 04
Wasserstrahlschneiden
- 05
Eloxieren & Metallveredelung
- 06
Strahlen & Gleitschleifen
- 07
Laserbeschriftung
- 08
Beschichtungstechnologie
- 09
Reinraummontage & optomechanische Montage
- 10
Prüfung & Messtechnik
Werkstoffe & Verfahren
Aluminium
Hauptwerkstoff für Objektivgehäuse und Präzisionsteile; eloxierbar bis Ø 350 mm × 450 mm und 5 kg.
Edelstahl
Korrosionsbeständige Präzisionsbauteile für CNC-Drehen und -Fräsen.
Messing
Für gewichtete und präzise Optikkomponenten; spezielle Beiz- und Veredelungsbehandlungen verfügbar.
Stahl
Mechanische Komponenten, u. a. galvanisch vernickelbar oder verzinkbar.
Kunststoffe
Zerspanbare Kunststoffe für mechanische Bauteile und Laserbeschriftung.
Standorte
Bad Kreuznach
DEHauptsitz, Produktion, Lohnfertigung, Reinraummontage
- Stückgewicht / Größe
- Bauteile bis Ø 350 mm × 450 mm, 5 kg (Eloxieren)
- Losgröße
- Prototypen bis Serienproduktion
- Werkstoffe
- Aluminium, Edelstahl, Messing, Stahl, Kunststoffe
- CNC-Drehmaschinen Index, Okuma, Benzinger (bis 8 Achsen)
- 5-Achs-CNC-/HSC-Bearbeitungszentren Chiron und Hermle
- Micro-Wasserstrahlschneidanlage (±0,03 mm)
- Laserbeschriftungsanlagen (bis Ø 110 mm, Umfangsbeschriftung, Tiefenlasern)
- 3D-Koordinatenmessgeräte Zeiss
- Reinraum Klasse 10 (seit 1995)
Shenzhen
CNTochtergesellschaft Schneider Optical Technologies Co., Ltd.
Hongkong
CNTochtergesellschaft Schneider Asia Pacific Ltd.
Singapur
SGTochtergesellschaft Schneider Kreuznach Pte. Ltd.
Hauppauge, NY
USSchneider Optics, Inc. – East Coast Office
Van Nuys, CA
USSchneider Optics, Inc. – West Coast Office
Bauteile & Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | enge Toleranzen bis ISO 5 | – | – | Kleinserien – Serienproduktion | Aluminium, Edelstahl, Messing, Kunststoffe |
| CNC-Fräsen (5-Achs, HSC)Zerspanung | enge Toleranzen bis ISO 6 | – | – | – | Aluminium, Edelstahl, Messing, Kunststoffe |
| EloxierenOberfläche | – | 450 mm × Ø 350 mm | 5 kg | – | Aluminium |
| Metallveredelung (chemisches Beizen, Glänzen, Mattieren, galvanisches Vernickeln und Verzinken)Oberfläche | – | – | – | – | Messing, Stahl, Aluminium |
| Laserbeschriftung (inkl. Umfangsbeschriftung, Tiefenlasern)Oberfläche | – | Ø 110 mm | – | – | Aluminium, Edelstahl, Messing, Kunststoffe |
| Micro-WasserstrahlschneidenZerspanung | ±0,03 mm | – | – | Prototypen – Kleinserien | – |
| Messtechnik (taktil, 3D-Koordinatenmessgeräte)Prüfung | – | – | – | – | – |
| Sand- & GlasperlenstrahlenOberfläche | – | – | – | – | Aluminium, Edelstahl, Messing, Kunststoffe |
| GleitschleifenOberfläche | – | – | – | – | – |
| Optik Produktion (Präzisionsoptiken)Engineering | – | – | – | – | – |
| MechanikproduktionZerspanung | – | – | – | – | Metall |
| Beschichtungstechnologie (optische Beschichtungen)Oberfläche | – | – | – | – | – |
| OberflächentechnologieOberfläche | – | – | – | – | – |
| ReinraummontageMontage | – | – | – | – | – |
| Optomechanische MontageMontage | – | – | – | – | – |
| PrototypenfertigungEngineering | – | – | – | – | – |
| Prüfung & Messtechnik (Metrologie und Endprüfung)Prüfung | – | – | – | – | – |
| OptikdesignEngineering | – | – | – | – | – |
| MechanikdesignEngineering | – | – | – | – | – |
| Systementwicklung inkl. Beleuchtung, Kamera und KalibrierungEngineering | – | – | – | – | – |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine | Index | – | bis 8 Achsen | – | Bad Kreuznach |
| CNC-Drehmaschine | Okuma | – | bis 8 Achsen | – | Bad Kreuznach |
| CNC-Drehmaschine | Benzinger | – | bis 8 Achsen | – | Bad Kreuznach |
| 5-Achs-CNC-Bearbeitungszentrum / HSC | Chiron | – | – | – | Bad Kreuznach |
| 5-Achs-CNC-Bearbeitungszentrum / HSC | Hermle | – | – | – | Bad Kreuznach |
| 3D-Koordinatenmessgerät | Zeiss | – | – | – | Bad Kreuznach |
Zusatzleistungen
Referenzkunden
Qualität & Zertifizierung
Die Fertigung ist nach ISO 9001 zertifiziert; die Messtechnik umfasst taktile Längen-, Oberflächen- und Geometrievermessungen auf 3D-Koordinatenmessgeräten von Zeiss mit dokumentierten Ergebnissen. Optiken werden in einem Reinraum der Klasse 10 montiert.
| Nachweis | Bad Kreuznach |
|---|---|
| ISO 9001 |
