Fertigung von Vakuumkammern, Vakuumanlagen und Weltraumsimulationsanlagen aus Edelstahl und Aluminium
Just Vacuum GmbH
Landstuhl (DE) · Hauptsitz und FertigungNeu auf Amplifa
Über Just Vacuum
Die Just Vacuum GmbH ist ein 1993 gegründetes Unternehmen mit Sitz in Landstuhl (Rheinland-Pfalz), das auf Vakuumtechnik und Weltraumsimulation spezialisiert ist. Das Unternehmen konstruiert und fertigt kundenspezifische Vakuumkammern in kubischer, kegel- und zylindrischer Form mit Kammervolumen von 0,5 bis 100 m³ (auf der Branchenseite werden bis zu 500 m³ angegeben) sowie vollständige Vakuumsysteme inklusive Pump- und Messequipment, PC- und SPS-basierter Anlagensteuerung und Prozessvisualisierung. Ein Schwerpunkt liegt auf Weltraumsimulationsanlagen bzw. Thermalvakuumkammern mit Shroud, Thermaltisch und dynamischen Temperiersystemen von ca. -200 °C bis +250 °C mit LN2-Kühlung. Gefertigt wird aus Edelstahl (u. a. 1.4301, 1.4435, 1.4404, 1.4571, ESU-Stahl 1.4429), Aluminium (AlMg3, AlMg4.5Mn), Kupfer und µ-Metall; das Leistungsspektrum umfasst zudem Standard- und Sonderbauteile, Durchführungen, große Eckventile, Pumplösungen sowie Behälterbau und vakuumisolierte Rohrleitungen. Die Wertschöpfung reicht von der mechanischen und elektrotechnischen Konstruktion (3D CAD, E-Plan) über Fertigung, Oberflächenbehandlung und Reinigung bis zur Montage, Inbetriebnahme vor Ort und After-Sales-Service. Kunden stammen aus Luft- und Raumfahrt, Universitäten und Hochschulen, Chemie und Petrochemie, Teilchenbeschleuniger-/experimenteller Physik sowie der Lebensmittelindustrie. Über 5000 Standardbauteile sind ab Lager verfügbar, Lieferung innerhalb von 24 Stunden.
- Standort
- Landstuhl
- Verfahren

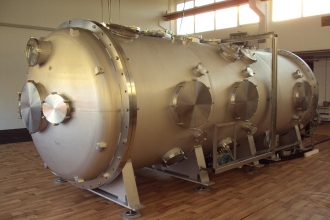

- Vakuumkammer-Fertigung (Edelstahl/Aluminium, kubisch, kegel- und zylindrisch), Vakuumkammern von 0,5 - 100 m³, Kammervolumen bis zu 500 m³, Vakuumanlagen (kundenspezifische Vakuumsysteme inkl. PC-/SPS-Steuerung, Prozessvisualisierung), Weltraumsimulationsanlagen / Thermalvakuumkammern (inkl. Shroud, Thermaltisch, dynamisches, Sonderbauteile (Zuschnitt, Schweißen, Oberflächenbehandlung, Reinigung, Qualitätskontrolle), Standardbauteile (KF-, ISO-K-, CF-Flanschkomponenten, Verbindungselemente, Federungskörper,, Durchführungen (SUB-D nach MIL-C-24308 bis 50 Pins, Kabel-, SMA-, BNC-,
- Werkstoffe
- Edelstahl 1.4301, Edelstahl 1.4435, Edelstahl 1.4404, Edelstahl 1.4571, ESU-Stahl 1.4429, Aluminium AlMg3, Aluminium AlMg4.5Mn, Kupfer
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 1993
- Branchen
- Luft- und Raumfahrt, Universitäten & Hochschulen, Chemie & Petrochemie, Teilchenbeschleuniger / experimentelle Physik, Lebensmittelindustrie
- 01
Entwicklung & Konstruktion (3D CAD, E-Plan)
- 02
Werkstückzuschnitt
- 03
Schweißen
- 04
Oberflächenbehandlung (Glasperlenstrahlen, Elektropolieren)
- 05
Reinigung (Ultraschall, entionisiertes Wasser)
- 06
Lecktestprüfung / Qualitätskontrolle
- 07
Montage und Inbetriebnahme vor Ort
- 08
After-Sales-Service
Werkstoffe & Verfahren
Edelstahl 1.4301 (304)
Standardwerkstoff für Vakuumkammern und Sonderbauteile.
Edelstahl 1.4435
Für Vakuumkammern mit hohen Anforderungen an Schweißgeeignetheit.
Edelstahl 1.4404 (316L)
Verwendet für Kammern, Sonderbauteile und Behälterbau (V4-Metall).
Edelstahl 1.4571
Verwendet für Vakuumkammern und Behälterbau.
ESU-Stahl 1.4429 (316LN)
Spezialwerkstoff für UHV-Sonderbauteile.
Aluminium AlMg3
Kammer- und Anlagenbau mit geringer Masse.
Aluminium AlMg4.5Mn
Für hochbelastete Kammerk onstruktionen.
Kupfer
Werkstoff für Shrouds und Thermaltische in Weltraumsimulationsanlagen.
µ-Metall
Für magnetische Abschirmung in Forschungsanwendungen.
Elektropolieren
Optionale Oberflächenbehandlung für Edelstahlbauteile.
Glasperlenstrahlen
Oberflächenbehandlung innen/außen (KF/ISO); CF innen blank, außen poliert oder gestrahlt.
Standorte

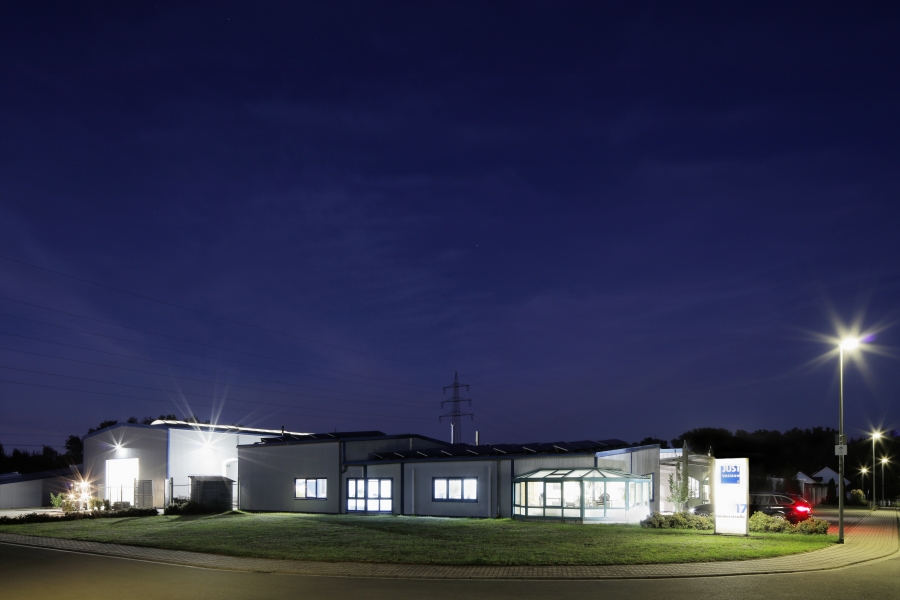

Landstuhl
DEHauptsitz, Konstruktion und Fertigung
- Stückgewicht / Größe
- Kammervolumen 0,5–100 m³ (bis 500 m³)
- Losgröße
- Einzel- und Kleinserien, Sonderanfertigung
- Werkstoffe
- Edelstahl 1.4301/1.4435/1.4404/1.4571/1.4429, Aluminium AlMg3/AlMg4.5Mn, Kupfer, µ-Metall
- 3D CAD Pro/E Wildfire 4
- AutoCAD
- Siemens Simatic SPS
- WAGO CodeSys
- Beckhoff SPS
- Allen Bradley RS500
- WinCC
- LabView
- E-Plan
- Weltraumsimulationsanlage (eigen, seit 2020)

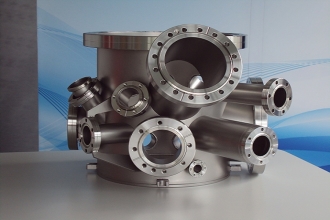

Bauteile

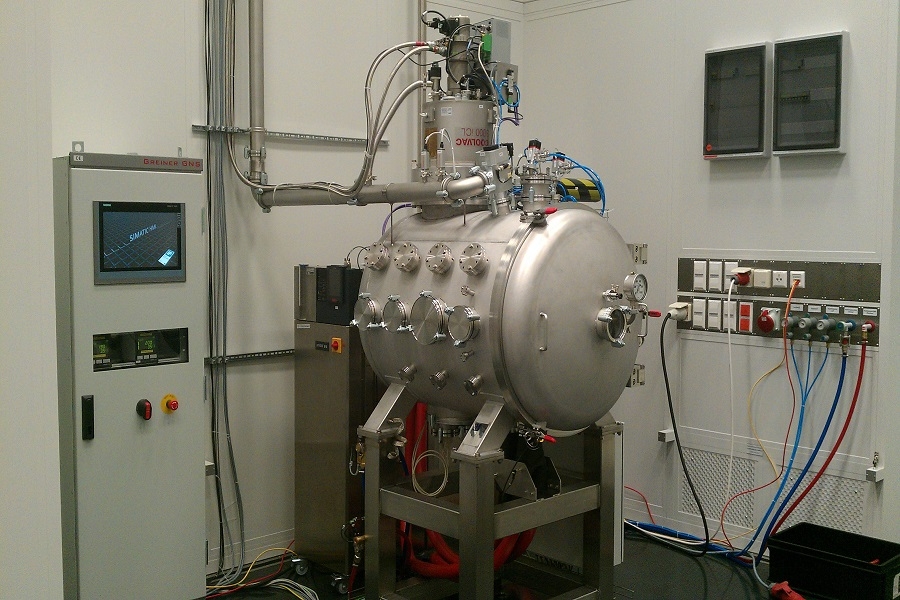

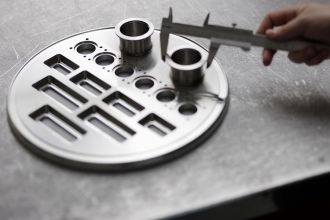

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Vakuumkammer-Fertigung (Edelstahl/Aluminium, kubisch, kegel- und zylindrisch)Fügen | Rauigkeit N8, Dichtfläche N6, N7 | – | – | – | Edelstahl 1.4301, 1.4435, 1.4404, 1.4571, Aluminium AlMg3, AlMg4.5Mn, Kupfer, µ-Metall |
| Vakuumkammern von 0,5 - 100 m³Fügen | – | – | 0,5 m³ – 100 m³ | – | – |
| Kammervolumen bis zu 500 m³Fügen | – | – | 500 m³ | – | Edelstahl, Aluminium, µ-Metall, Kupfer |
| Vakuumanlagen (kundenspezifische Vakuumsysteme inkl. PC-/SPS-Steuerung, Prozessvisualisierung)Engineering | – | – | – | – | – |

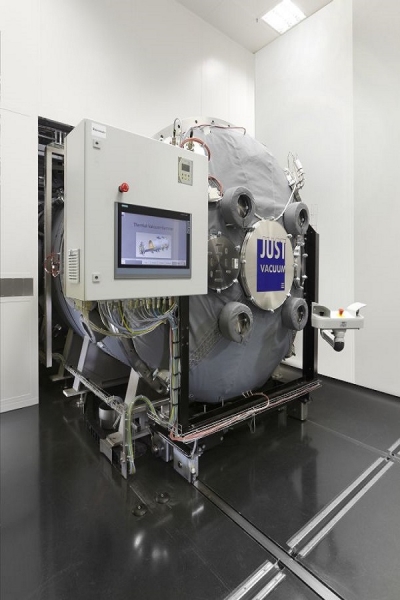

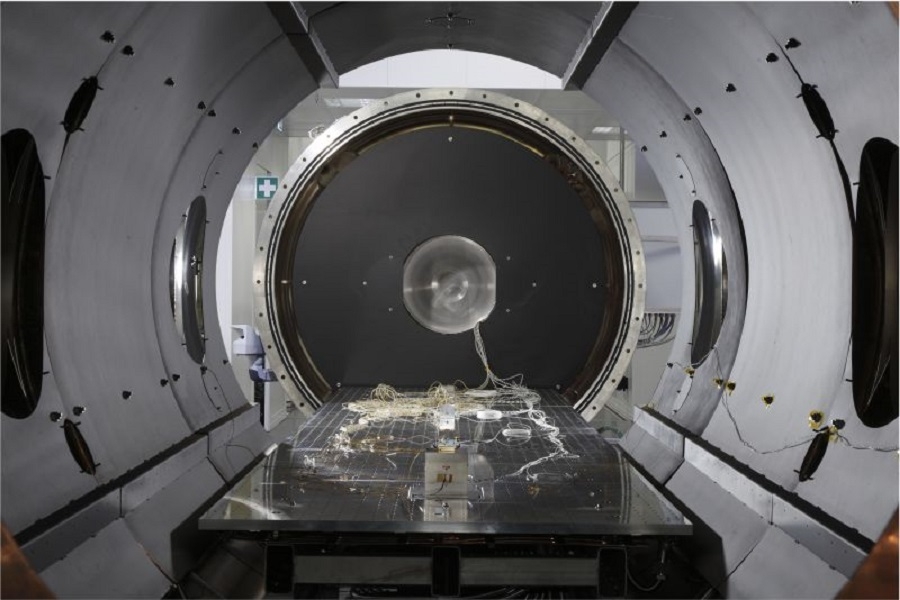

| Weltraumsimulationsanlagen / Thermalvakuumkammern (inkl. Shroud, Thermaltisch, dynamischesEngineering | – | – | – | – | Kupfer, Aluminium, Edelstahl |

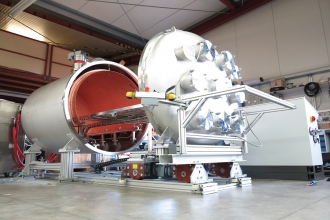

| Sonderbauteile (Zuschnitt, Schweißen, Oberflächenbehandlung, Reinigung, Qualitätskontrolle)Fügen | Rauigkeit N8 oder besser | – | – | – | Edelstahl 1.4301 (304), 1.4404/1.4435 (316L), ESU-Stahl 1.4429 (316LN) |

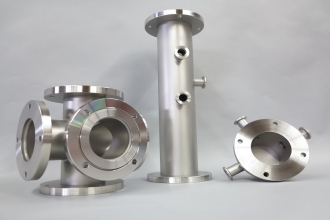

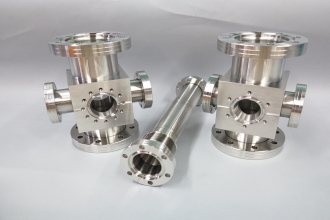

| Standardbauteile (KF-, ISO-K-, CF-Flanschkomponenten, Verbindungselemente, Federungskörper,Fügen | – | – | – | 1 | Edelstahl |
| Durchführungen (SUB-D nach MIL-C-24308 bis 50 Pins, Kabel-, SMA-, BNC-,Fügen | – | – | – | – | Edelstahl |
| Große Eckventile DN 400 ISO-K bis DN 1000 ISO-F (Eigenfertigung)Fügen | – | – | – | 1 – Kleinserien/Sonderanfertigung | – |
| Pumplösungen (Drehschieber-, Scroll-, Schrauben-, Turbo-Molekular-, Kryo-, Öldiffusionspumpen,Engineering | – | – | – | – | – |
| Entwicklung & Konstruktion (mechanisch 3D CAD Pro/E Wildfire 4, AutoCad; elektrisch nach VDE,Engineering | – | – | – | – | – |
| Automatisierung / Retrofit (Steuerungs- und Visualisierungsupgrade für beliebige Vakuumanlagen)Engineering | – | – | – | – | – |
| Behälterbau (V4-Metall 1.4404, 1.4571; elektropoliert)Fügen | – | – | – | – | Edelstahl 1.4404, 1.4571 |
| Vakuumisolierte doppelwandige Rohrleitungen / RohrleitungssystemeFügen | – | – | – | – | Edelstahl |
| ANSI-Flansche (Druckflansche)Fügen | – | – | – | – | – |
| UHV-Kammern, UHV-Bauteile, ManipulatorenFügen | – | – | – | – | Edelstahl, Kupfer, Aluminium |
| Glasperlenstrahlen (innen/außen für KF/ISO; CF innen blank, außen poliert oder glasperlengestrahlt)Oberfläche | Rauigkeit N8 oder besser | – | – | – | Edelstahl |
| ElektropolierenOberfläche | – | – | – | – | Edelstahl |
| Reinigung (öl- und fettfrei, entionisiertes Wasser, Ultraschallreinigung)Oberfläche | – | – | – | – | – |
| Lecktestprüfung / Leckratenprüfung <1.0 E-9 mbar l/s, geschweißte Teile einzeln geprüftPrüfung | Leckrate <1.0 E-9 mbar l/s | – | – | – | – |
| Montage und Inbetriebnahme beim Kunden vor OrtMontage | – | – | – | – | – |
| Komponenten für die PlasmabeschichtungstechnikOberfläche | – | – | – | – | – |
| Temperaturverteilungs-Simulation (Tisch/Shroud) und Stickstoffverbrauch-BerechnungEngineering | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3D CAD System | PTC Pro/E Wildfire 4 | – | – | – | Landstuhl |
| CAD Software | Autodesk AutoCAD | – | – | – | Landstuhl |
| SPS-Steuerung | Siemens Simatic SPS | – | – | – | Landstuhl |
| SPS-Steuerung | WAGO CodeSys | – | – | – | Landstuhl |
| SPS-Steuerung | Beckhoff | – | – | – | Landstuhl |
| SPS-Steuerung | Allen Bradley RS500 | – | – | – | Landstuhl |
| Visualisierungssoftware | Siemens WinCC | – | – | – | Landstuhl |
| Visualisierungssoftware | National Instruments LabView | – | – | – | Landstuhl |
| Elektro-CAD Software | E-Plan | – | – | – | Landstuhl |
| Weltraumsimulationsanlage (eigen, zu Forschungszwecken, seit 2020) | Just Vacuum | 1 | – | 2020 | Landstuhl |
Zusatzleistungen
Qualität
Zertifiziertes Qualitätsmanagementsystem nach DIN EN ISO 9001:2015. Geschweißte Teile werden einzeln auf eine Leckrate < 1,0 E-9 mbar·l/s geprüft; Rauigkeit N8, Dichtflächen N6/N7; Reinigung öl- und fettfrei sowie reinraumtaugliche Verpackung auf Wunsch.
| Nachweis | Landstuhl |
|---|---|
| ISO 9001 |
Historie
- 1993
Firmengründung in Kusel
- 1998
Neues Firmengebäude in Landstuhl; Auf- und Ausbau der Eigenfertigung von Systemen und Anlagen für HV- und UHV-Anwendungen
- 2001
Entwicklung zum Spezialisten für Weltraumsimulationskammern
- 2008
Umfirmierung zu Just Vacuum GmbH; Grundlage für internationale Expansion
- 2010
Entwicklung von Steuerungs- und Automatisierungstechnik für Vakuumsysteme
- 2011
Europaweite Installation von Vakuumsystemen in Industrie und Forschung
- 2015
Neubau einer weiteren Halle
- 2020
Aufbau einer eigenen Weltraumsimulationsanlage zu Forschungszwecken
