Entwicklung und Fertigung von Rohrbiegemaschinen und Biegesystemlösungen bis 160 mm Außendurchmesser
JUTEC Biegesysteme GmbH & Co. KG
65549 LimburgNeu auf Amplifa
Über JUTEC Biegesysteme
JUTEC Biegesysteme entwickelt und fertigt seit 1980 Rohrbiegemaschinen und Biegesystemlösungen – handmade in Germany. Das Produktportfolio reicht von der kleinen Handbiegevorrichtung über halbautomatische Dornbiegemaschinen bis zu Rollen- und Profilbiegern und deckt Biegeaufgaben bis zu einem Außendurchmesser von 160 mm ab, einschließlich Vollmaterial und Sonderprofilen. Die Entwicklung und Fertigung erfolgt im eigenen Werk in Limburg, wodurch spezifische Anpassungen und individuelle Komplettlösungen mit hoher Flexibilität umgesetzt werden können. Zum Angebot gehören neben den Maschinen auch Rohrberechnungssoftware (2D/3D), Sonderwerkzeuge, Testproduktionen im Demonstrationsraum sowie Service von der Planung bis zur Wartung. Die Maschinen werden in Anlagen- und Rohrleitungsbau, Hydraulikverrohrung, Schiffbau, Energie- und Hydrauliktechnik sowie im Maschinen-, Metall- und Sanitär-/Heizungsbau eingesetzt. JUTEC ist ein familiengeführtes Unternehmen mit weltweiter Tätigkeit.
- Standort
- Limburg
- Verfahren
- Rohrbiegen mit Dorn (Dornbiegen), Rohrbiegen ohne Dorn (dornloses Biegen), Rollenbiegen (3-Rollen-Biegemaschine), Profilbiegen (Flach-, Vierkant- und Rundeisen), Handbiegen (Kleinbiegevorrichtung), Entwicklung und Fertigung von Rohrbiegemaschinen und Biegesystemlösungen bis 160 mm Außendurchmesser, Anwenderberatung, Testproduktion/Demonstration im Haus
- Werkstoffe
- Edelstahl, Kupfer (CU), Stahl 37, Stahl, Kupfer, Rollenbiegen, Profilbiegen
- Zertifikate
- Maschinenfähigkeitsuntersuchung (cmk)
- Gegründet
- 1980
- Branchen
- Anlagenbau (z. B. Chemie), Rohrleitungsbau, Hydraulikverrohrung, Metallbau, Musterbau, Sanitär- und Heizungsbau
- 01
Entwicklung
- 02
Fertigung im Werk Limburg
- 03
Testproduktion/Maschinenvorführung
- 04
Service von Planung bis Wartung
Werkstoffe und Biegeverfahren
Stahl
Bearbeitung von Stahlrohren und -profilen, u. a. Stahl 37 für Profilbiegen bis 100 x 10 mm.
Edelstahl
Faltenfreies Biegen dünnwandiger Edelstahlrohre mit Gleitschuhen bei geringsten Deformationen.
Kupfer
Biegen von Kupferrohren, z. B. im Biegesystem 3000 bis Ø 42 mm.
Rollenbiegen
3-Rollen-Biegen für Wendeln wie Handläufe für Wendeltreppen, optional mit Hartkunststoff-Werkzeugen.
Profilbiegen
Biegen von Flach-, Vierkant- und Rundeisen mit dem Profilbiegeaufsatz PB20.
Standorte

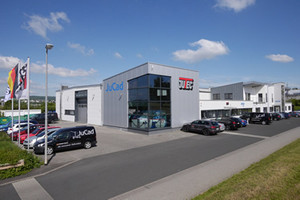

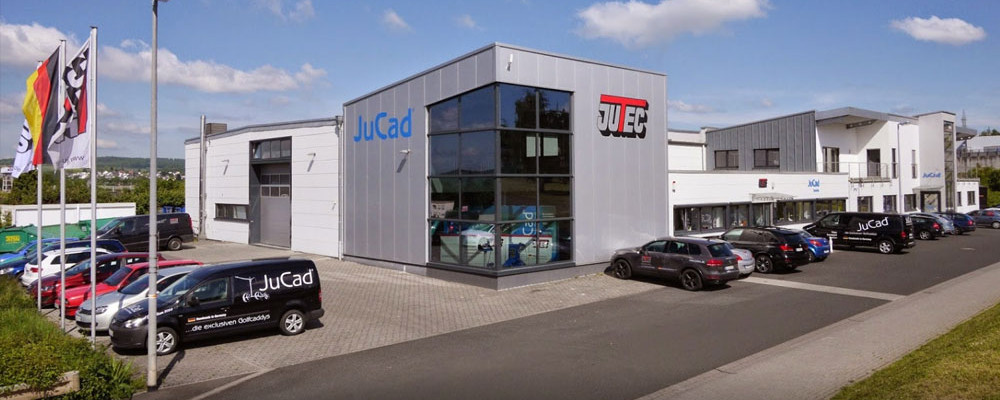

Limburg
DEHauptstandort, Entwicklung und Fertigung
- Werkstoffe
- Stahl, Edelstahl, Kupfer
- Biegesystem 4800 (Dornbiegen Ø 6–50 mm)
- Biegesystem 5000 (Dornbiegen Ø 6–50 x 4 mm)
- Biegesystem 7000/9000 (Dornbiegen Ø 20–90 x 5 mm)
- Biegesystem 3000 (dornlos Ø 6–35 mm)
- Biegesystem 6000SB/6000D (dornlos bis Ø 60 x 5 mm)
- Biegesystem 10000 (dornlos bis 100 x 5 mm)
- Biegesystem 15000 (dornlos bis ca. 160 mm)
- Rollenbieger RB60
- Profilbiegeaufsatz PB20
- Kleinbiegevorrichtung KBV
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Rohrbiegen mit Dorn (Dornbiegen)Umformung | – | – | – | – | Stahl, Edelstahl, Kupfer |
| Rohrbiegen ohne Dorn (dornloses Biegen)Umformung | – | – | – | – | Edelstahl, Kupfer, Stahl |
| Rollenbiegen (3-Rollen-Biegemaschine)Umformung | – | – | – | – | Stahl, Kunststoff (Hartkunststoff-Werkzeuge) |
| Profilbiegen (Flach-, Vierkant- und Rundeisen)Umformung | – | 100 x 10 mm | – | – | Stahl 37 |
| Handbiegen (Kleinbiegevorrichtung)Umformung | – | – | – | – | Edelstahl, Kupfer |
| Entwicklung und Fertigung von Rohrbiegemaschinen und Biegesystemlösungen bis 160 mm AußendurchmesserEngineering | – | – | – | – | – |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

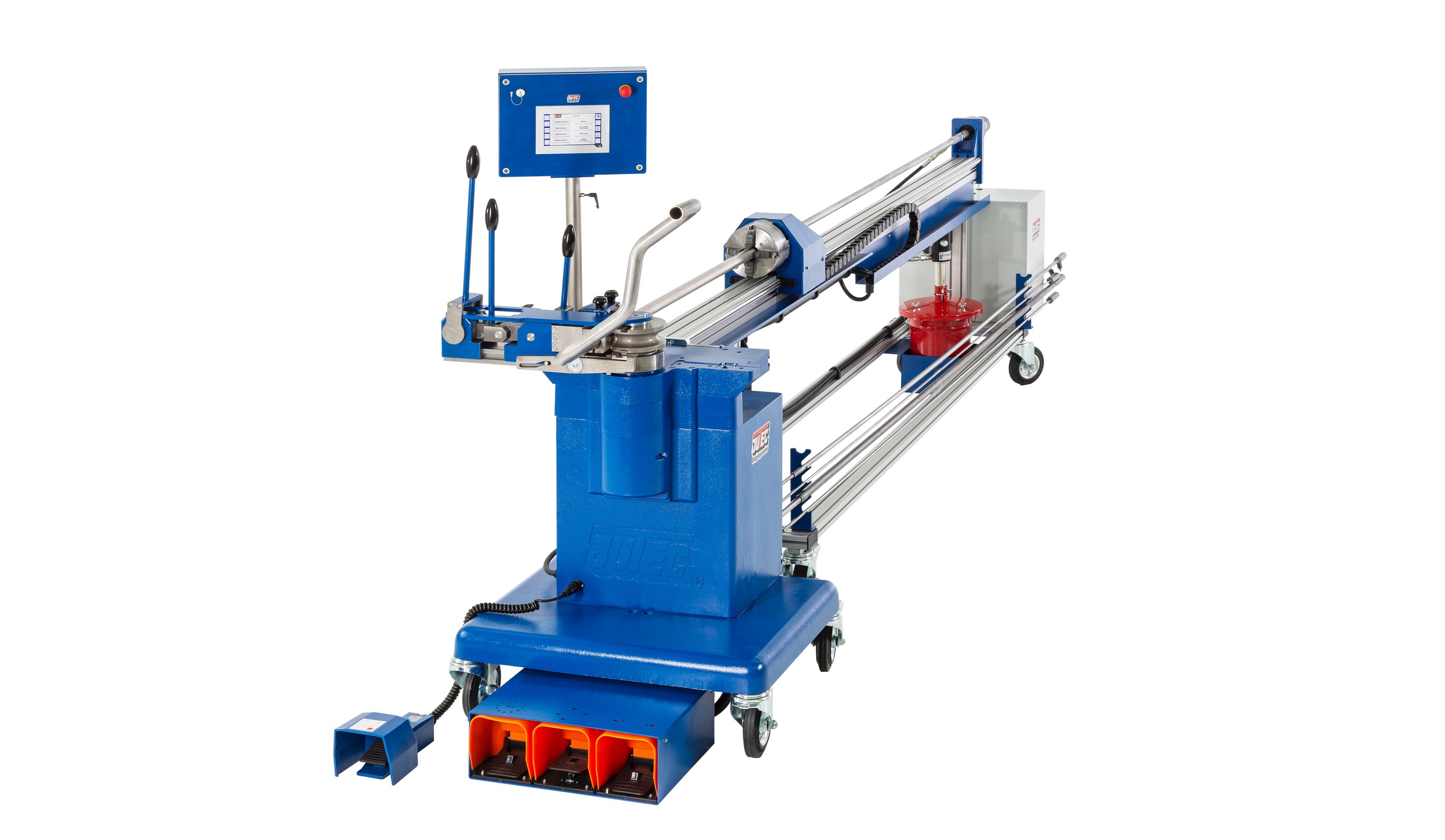

| Dornbiegemaschine | JUTEC Biegesystem 4800 | – | Ø 6-50 mm, Biegeradius 10-140 mm (optional bis 250 mm), Dornträger 1500/3000/4500/6000 mm | – | Limburg |

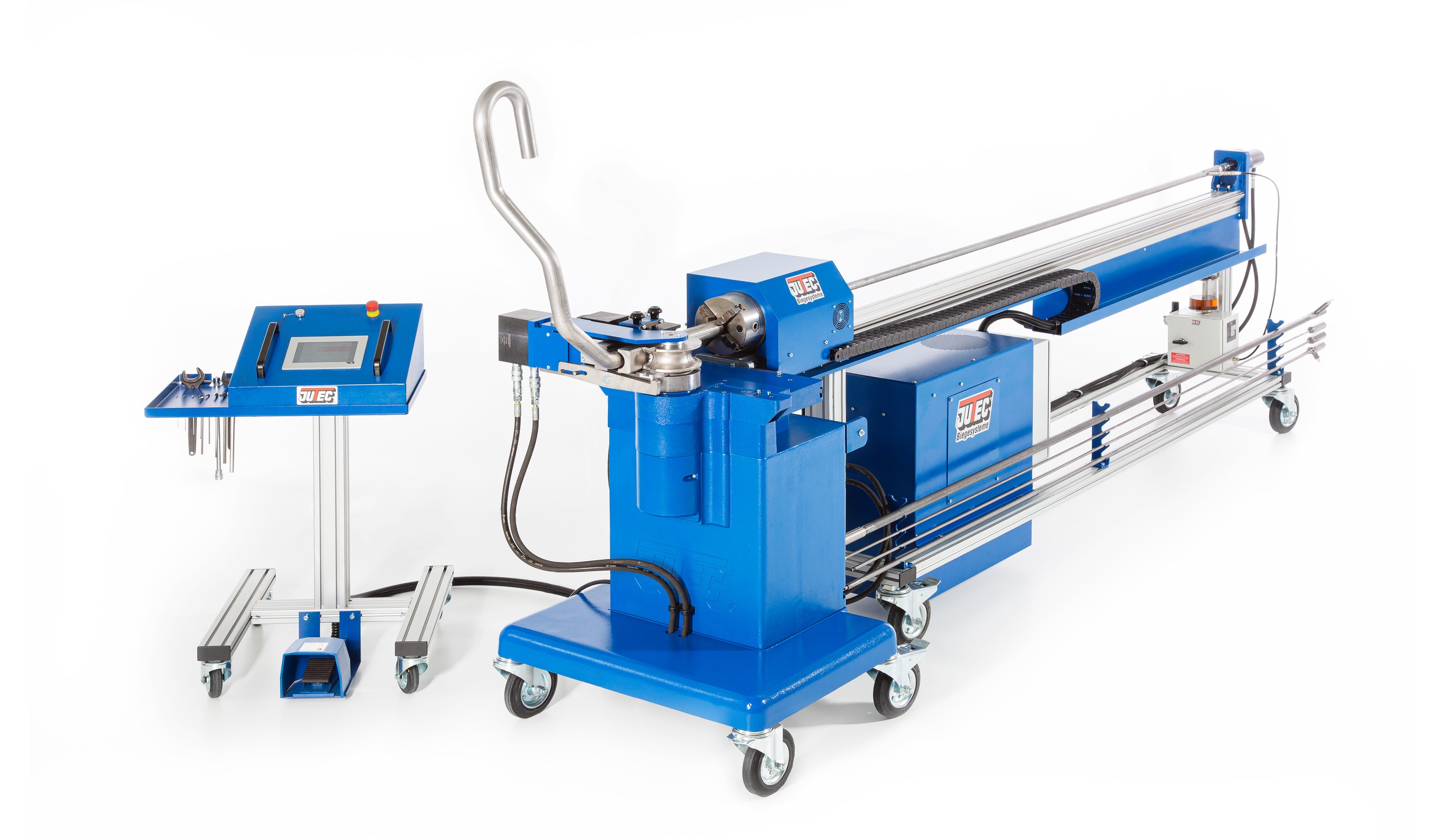

| Dornbiegemaschine | JUTEC Biegesystem 5000 | – | Ø 6-50 x 4 mm, Biegeradius 10-140 mm, Dornträger 1500/3000/4500/6000 mm | – | Limburg |

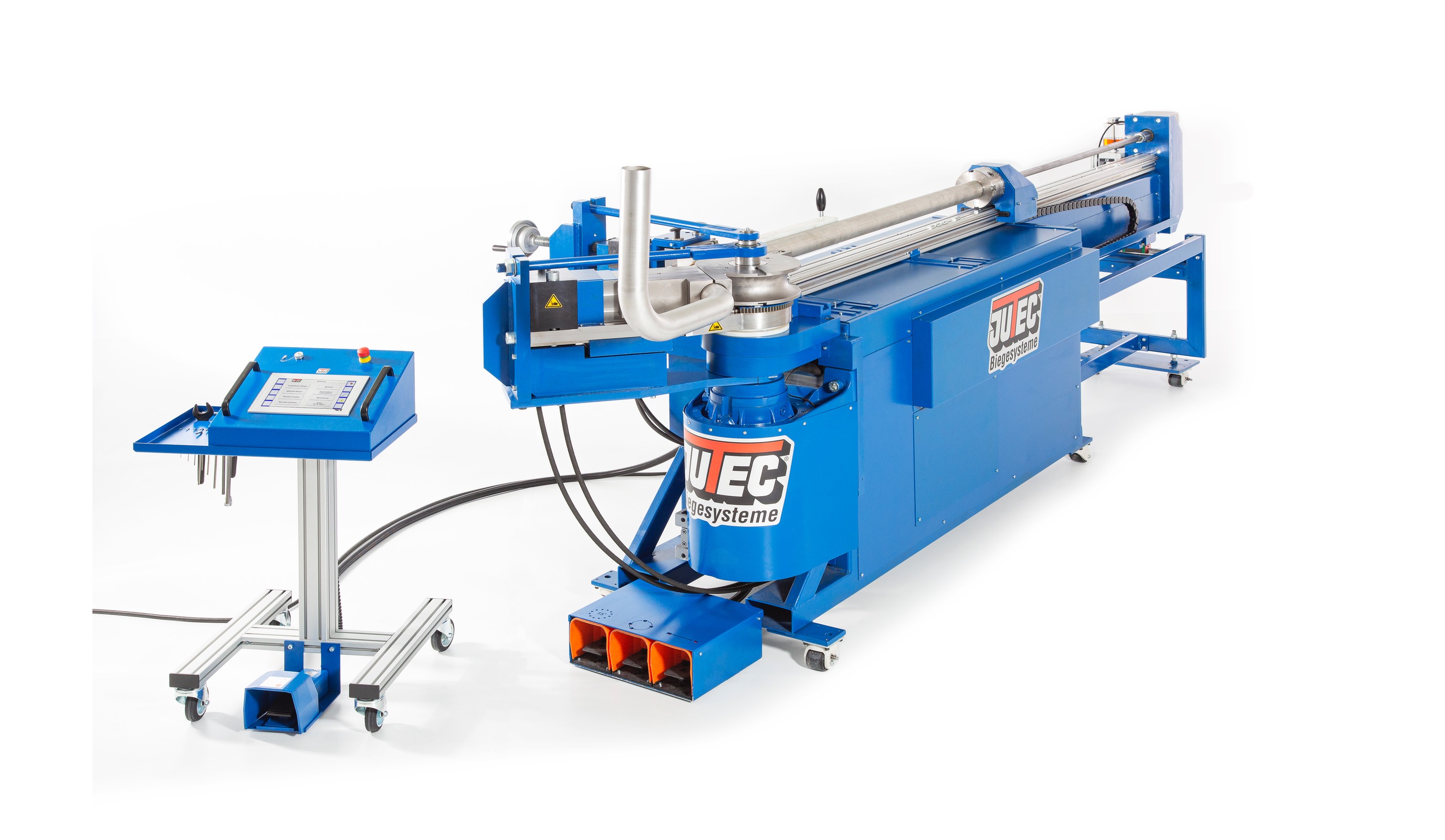

| Dornbiegemaschine | JUTEC Biegesystem 7000/9000 | – | 7000: Ø 20-70 x 5 mm; 9000: Ø 20-90 x 5 mm; Biegeradius 40-250 mm (optional 300 mm), Dornträger | – | Limburg |

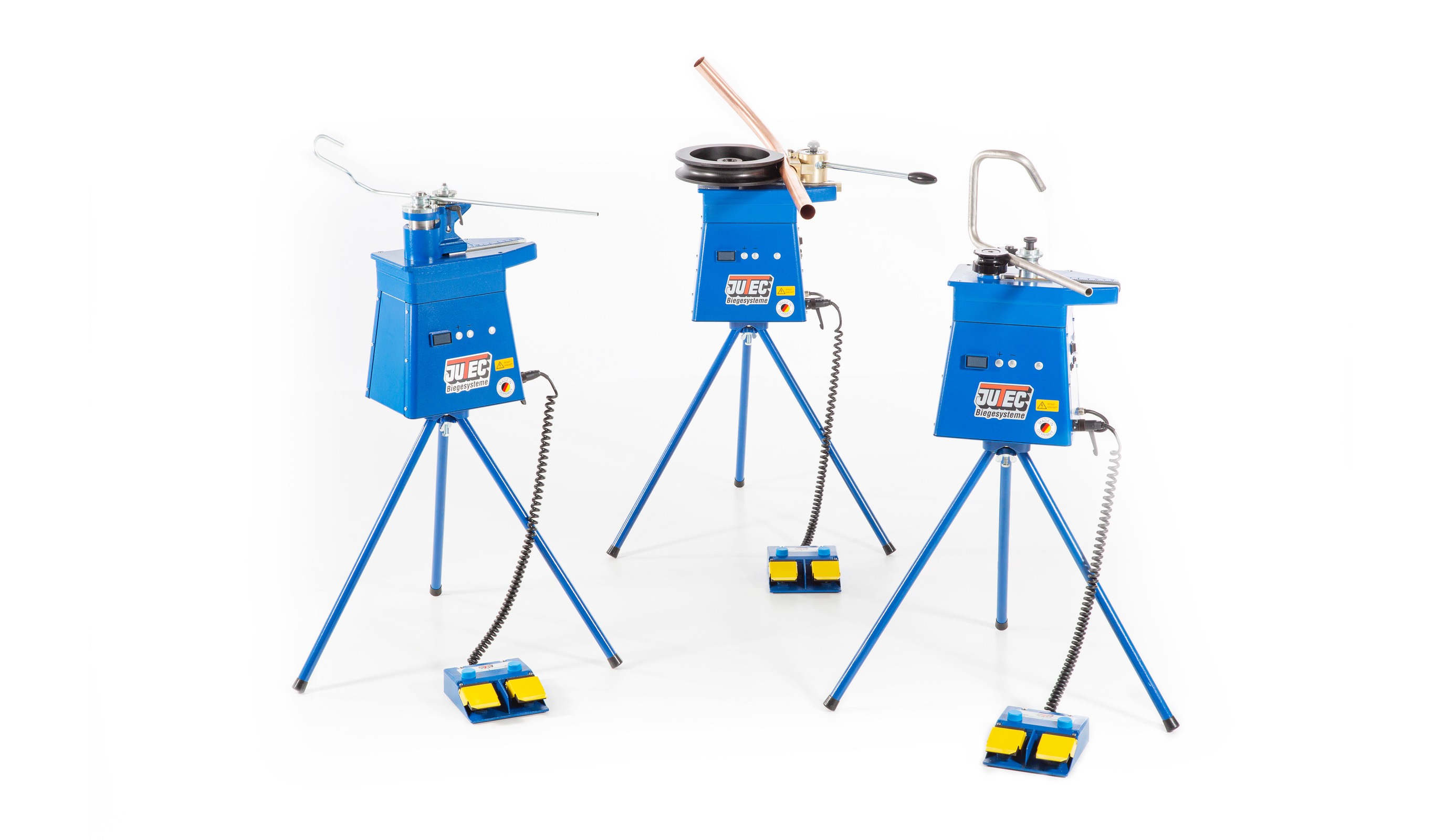

| Dornlose Rohrbiegemaschine | JUTEC Biegesystem 3000 | – | Ø 6-35 mm (CU Ø 42 mm), Biegeradius 36-150 mm | – | Limburg |

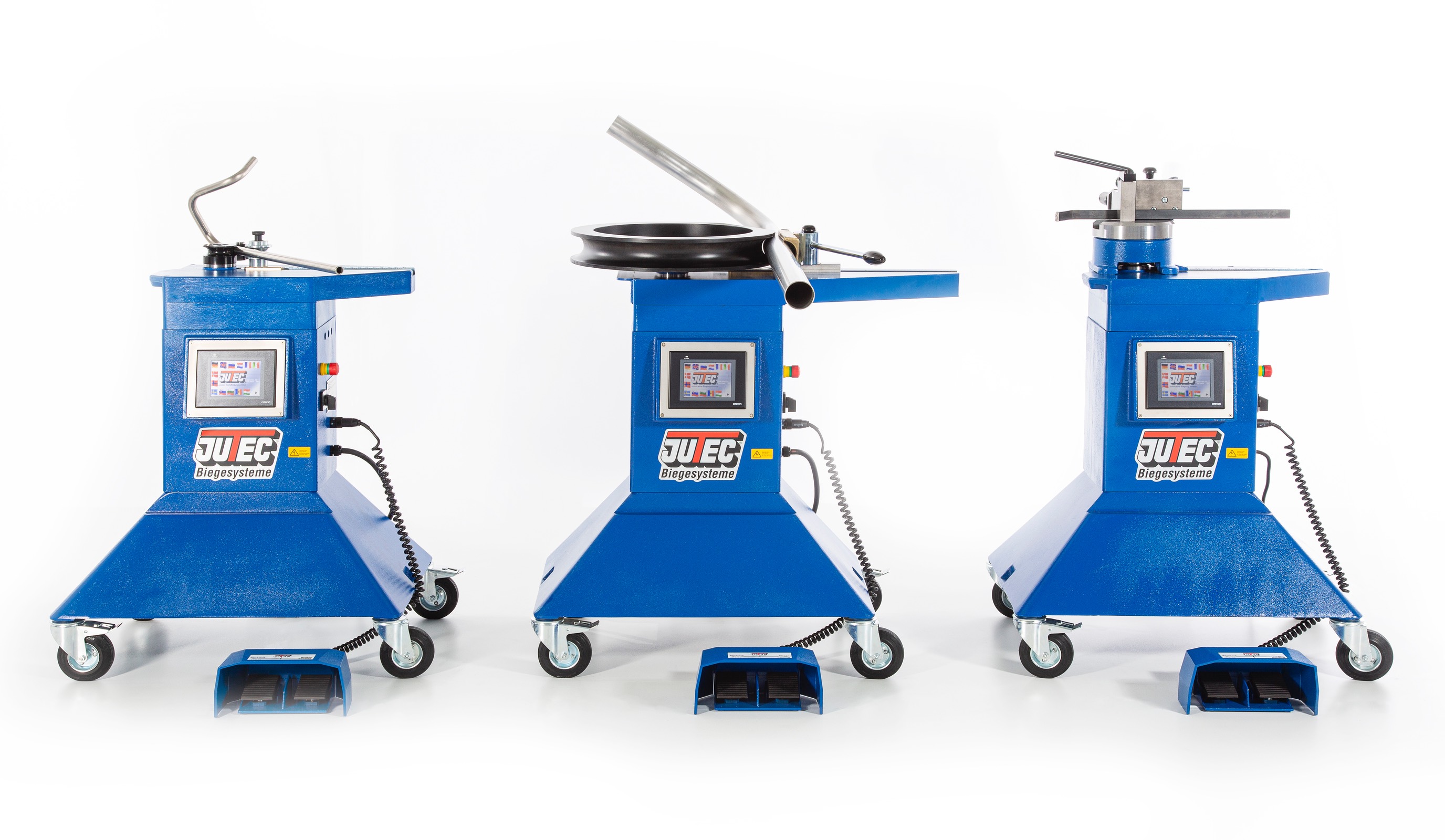

| Dornlose Rohrbiegemaschine | JUTEC Biegesystem 6000SB/6000D | – | 6000SB: Ø 6-50 x 4 mm (230 V); 6000D: Ø 6-60 x 4 mm (400 V); 6000DS: Ø 6-60 x 5 mm; Biegeradius | – | Limburg |

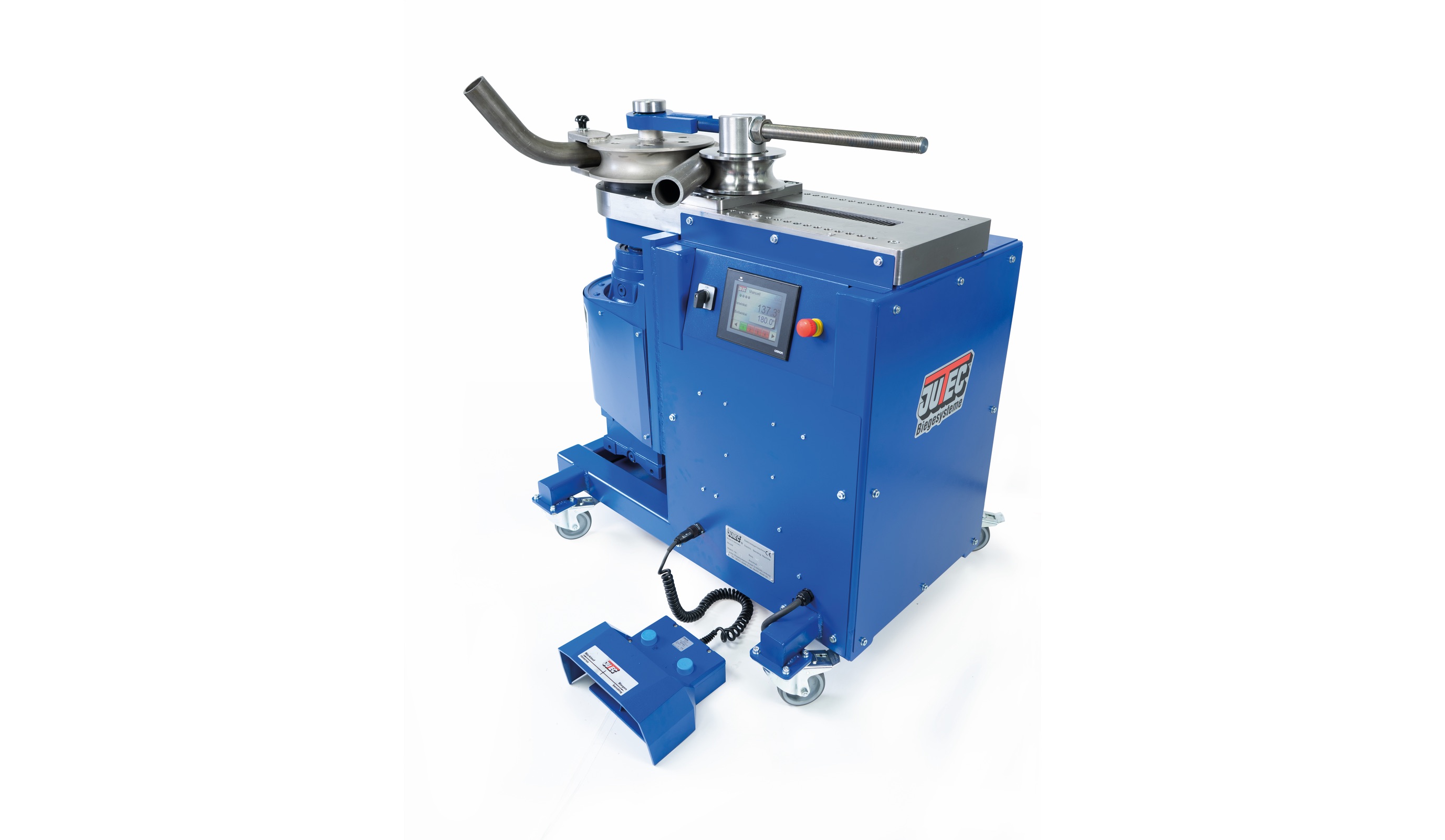

| Dornlose Rohrbiegemaschine | JUTEC Biegesystem 10000 | – | bis 100 x 5 mm, 55 mm Vollmaterial, Biegeradius bis 500 mm | – | Limburg |

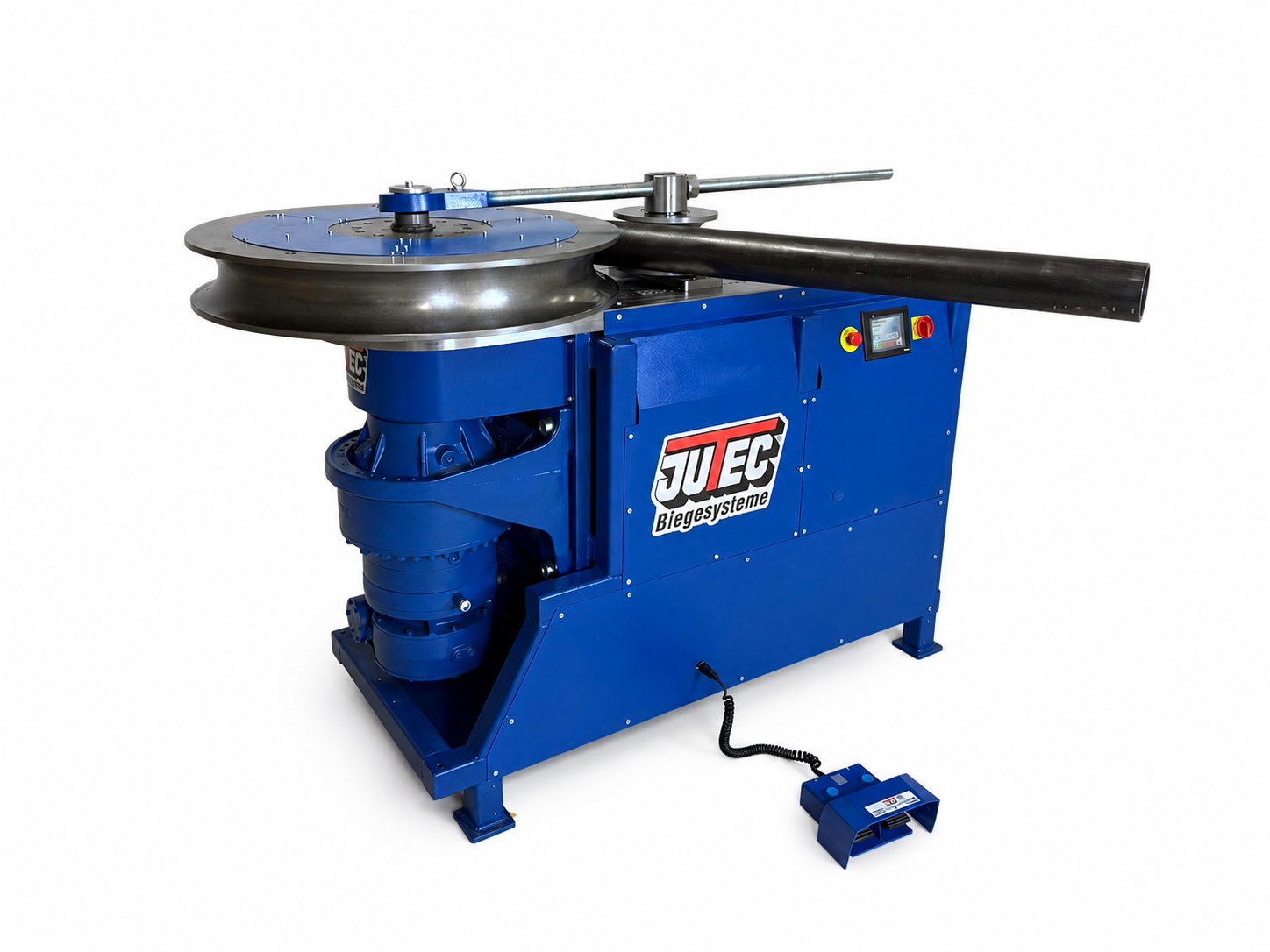

| Dornlose Rohrbiegemaschine | JUTEC Biegesystem 15000 | – | Rohre und Profile bis ca. 160 mm Außendurchmesser, inkl. Vollmaterial | – | Limburg |

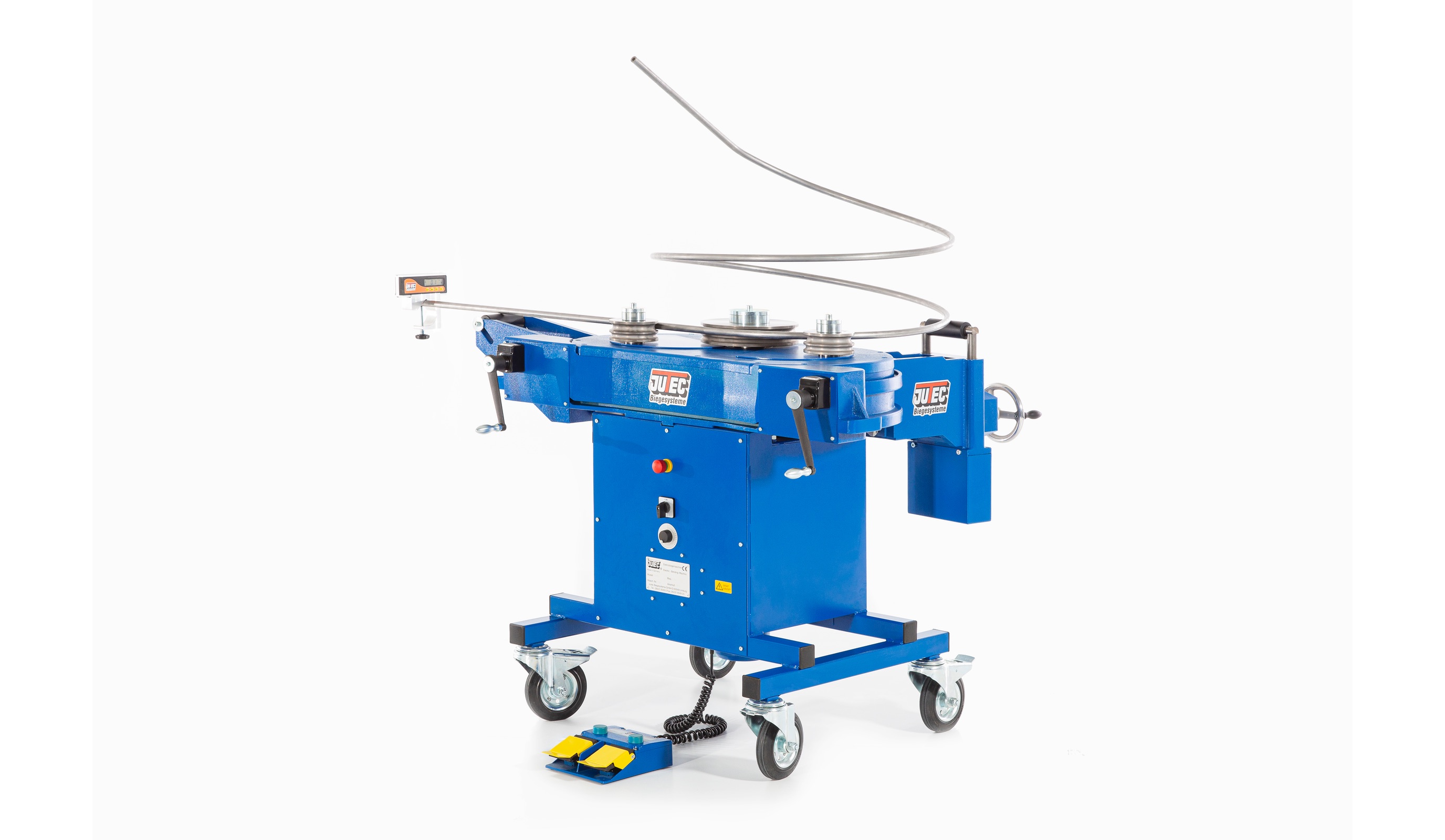

| 3-Rollen-Biegemaschine (Rollenbieger) | JUTEC RB60 | – | Ø 10-60 mm, Biegeradius min 300 mm bei Ø 42,4 mm | – | Limburg |

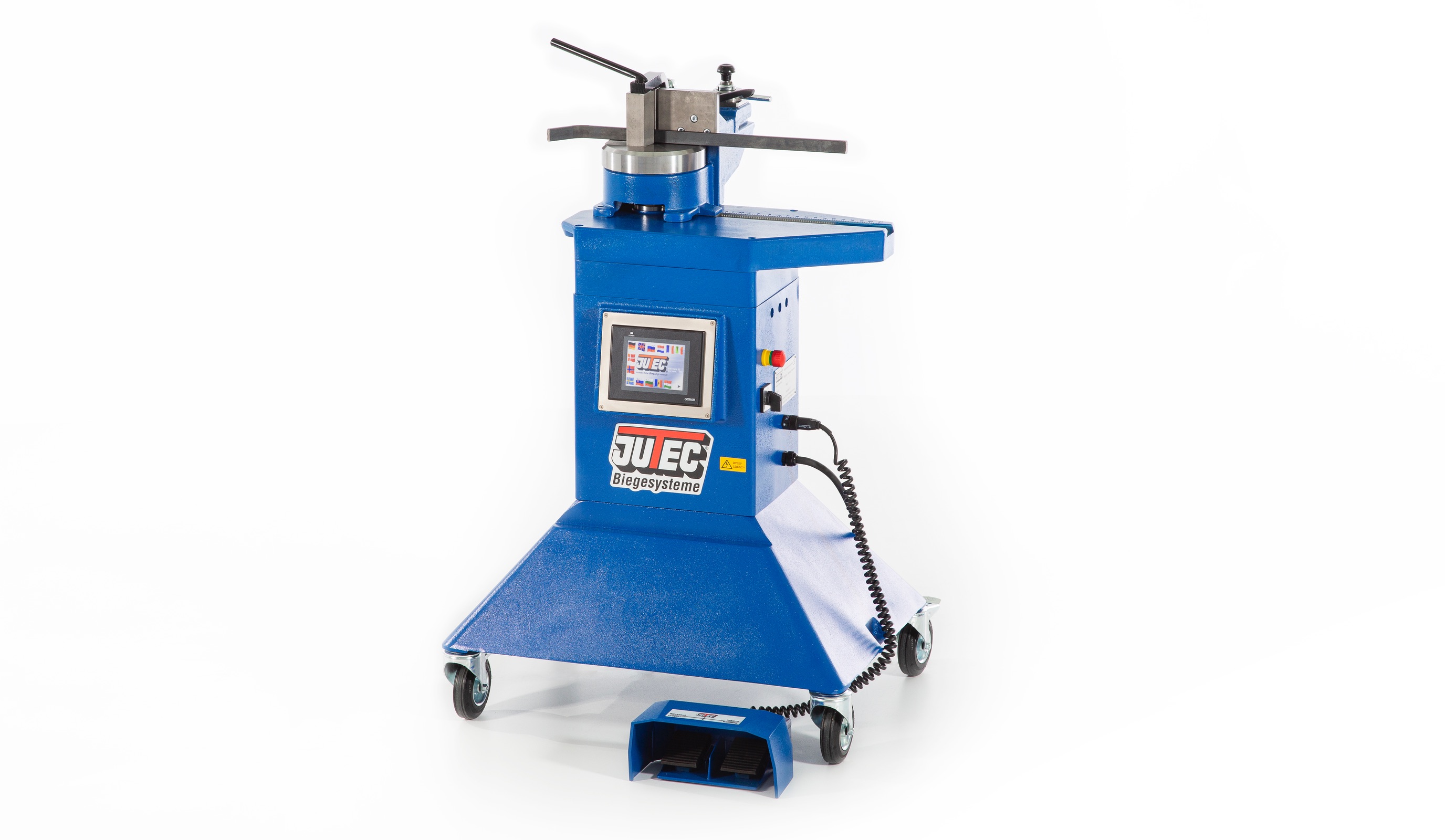

| Profilbiegeaufsatz | JUTEC PB20 | – | Stahl 37: 100 x 10 mm, Ø 20 mm; Biegeradius R2, R5, R10-25 mm, max. 260° | – | Limburg |

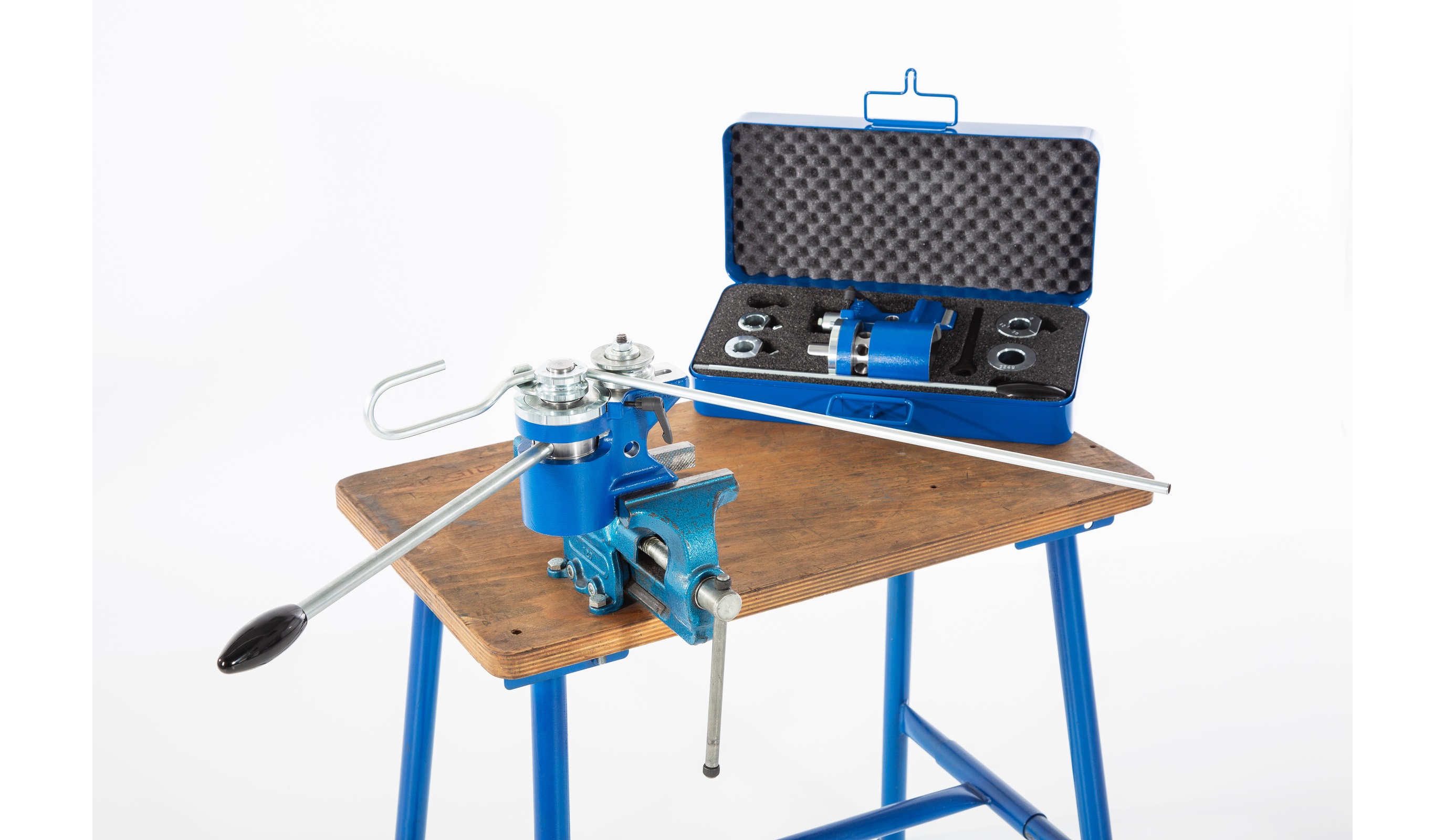

| Handbiegevorrichtung | JUTEC KBV | – | Ø 6-18 mm, max. 180° | – | Limburg |
| Rollenbiegeeinheit (Aufsatz) | JUTEC RB43 | – | adaptierbar auf Biegesysteme 4800, 5000, 6000 | – | Limburg |
Zusatzleistungen
Referenzkunden
Qualität und Service
Im Demonstrationsraum in Limburg stehen alle Maschinen für Testproduktionen bereit; Maschinen- und Produktionszeiten können im Sinne einer Maschinenfähigkeitsuntersuchung (cmk-Wert) bewertet werden. Die Positionserfassung direkt auf der Biegeachse unterstützt optimale Biegegenauigkeit und hohe Wiederholgenauigkeit.
| Nachweis | Limburg |
|---|---|
| Maschinenfähigkeitsuntersuchung (cmk) |
Historie
- 1980
Beginn der Entwicklung und Fertigung von Rohrbiegemaschinen; heute Biegesystemlösungen bis 160 mm Außendurchmesser
