Fertigung von Rissprüfanlagen und Prüfgeräten für Magnetpulver- und Eindringprüfung (MT/PT) nach Kundenvorgaben
K+D Flux-Technic GmbH + Co. KG
Mögglingen (Hauptsitz) · Essingen (Gründungssitz) · Goldshöfen (Fertigung, historisch)Neu auf Amplifa
Über K+D Flux-Technic
Die K+D Flux-Technic GmbH + Co. KG aus Mögglingen im Ostalbkreis ist ein Spezialist für Oberflächenrissprüfung nach dem Magnetpulververfahren (MT) und dem Eindringverfahren (PT). Das Unternehmen plant, konstruiert und fertigt eigenständig Geräte, Anlagen und Zubehör für die zerstörungsfreie Werkstoffprüfung, darunter stationäre Universal-Rissprüfbänke der Baureihen ACY und ACC, mobile Stromerzeuger, UV-LED-Leuchten, Entmagnetisierungsspulen sowie Messgeräte nach DIN EN 9934. Neben dem Standardprogramm fertigt K+D Sonderanlagen nach Kundenvorgaben, unter anderem Band- und Trommelautomaten für die Automobilindustrie, Anlagen für Radsatz- und Bremsscheibenprüfung im Bahnsektor sowie Ringprüfanlagen für Windkraftwerke. Neuere Entwicklungen umfassen vollautomatisierte Penetrierlinien und Rissprüfanlagen mit optoelektronischer Risserkennung für komplexe Fertigungslinien mit automatisierter Teilebewertung. Das Unternehmen ist eine anerkannte Ausbildungsstätte der DGZfP für die Qualifizierung zum Prüfwerker nach DIN 54161 und bietet Wartung, Service sowie Gebrauchtgeräte-Verkauf an. Zulieferbranchen sind Automobilindustrie, Bahn, Luft- und Raumfahrt, Energiesektor und Anlagenbau.
- Standort
- Mögglingen
- Verfahren
- Magnetpulverprüfung (MT) / Rissprüfung, Farbeindringprüfung (Penetrierprüfung, PT) nach DIN EN 571 / DIN EN ISO 3452, Entmagnetisierung, Fertigung von Sonderanlagen (kundenspezifische Fertigung), Einsatz zerstörungsfreier Prüfung (ZfP) in Automobil, Bahn, Luft- und Raumfahrt, Energiesektor, Einzelteilfertigung, Sonderanlagenbau nach Kundenvorgaben, Konstruktion (elektrisch und mechanisch)
- Werkstoffe
- ferromagnetische Werkstoffe, Magnetpulverprüfung (Magnetisches Verfahren), Farbeindringprüfung (Penetrierprüfung) nach DIN EN 571 / DIN EN ISO 3452, Entmagnetisierung, Optoelektronische Risserkennung
- Zertifikate
- DIN EN ISO 9001:2015
- Gegründet
- 01.04.1997
- Branchen
- Automobilindustrie, Bahn/Schienenverkehr, Luft- und Raumfahrt, Energiesektor (inkl. Windkraft), Anlagenbau, Qualitätssicherung/ZfP
- 01
Konstruktion (mechanisch und elektrisch)
- 02
Fertigung
- 03
Montage
- 04
Wartung und Service
- 05
Ausbildung zum Prüfwerker MT (DIN 54161)
Verfahren und Prüfwerkstoffe
Magnetpulverprüfung (Magnetisches Verfahren)
Nachweis von Rissen in und nahe der Oberfläche ferromagnetischer Werkstoffe durch Magnetisierung des Werkstücks.
Farbeindringprüfung (Penetrierprüfung) nach DIN EN 571 / DIN EN ISO 3452
Sichtbarmachung oberflächennah offener Fehler wie Poren, Risse, Überlappungen und Falten.
Entmagnetisierung
Verminderung der magnetischen Polarisierung dauermagnetisch gewordenen ferromagnetischen Materials.
Optoelektronische Risserkennung
Automatisierte Teilebewertung für komplexe Fertigungslinien.
Standorte
Mögglingen
DEHauptsitz: Vertrieb, Konstruktion, Fertigung, Verwaltung
- Stückgewicht / Größe
- Bauteile bis 500 kg Tragkraft (Drehplatte Penetrieranlage)
- Werkstoffe
- ferromagnetische Werkstoffe
- Universal-Rissprüfbänke ACY-450 / ACY-700 / ACY-1000 (1000–2000 A, 9–15 kAW)
- Universal-ACC-Prüfanlagen mit Spule (ab 1150 mm Einspannlänge, ab 3000 A)
- Vollautomatisierte PT-Linie
- Penetriertische (manuell, teilautomatisch, mobil)
- Wasseraufbereitungsanlage mit Aktivkohle-Reinigung
- Mobile Stromerzeuger Portaflux
- UV-LED-Handleuchten und Flächenleuchten
- Entmagnetisierungsspulen ES 150 / ES 250
- Messgeräte muvvis 3 in 1, KD 400, KD 420
Anlagen und Geräte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Magnetpulverprüfung (MT) / RissprüfungPrüfung | – | – | – | – | ferromagnetische Werkstoffe |
| Farbeindringprüfung (Penetrierprüfung, PT) nach DIN EN 571 / DIN EN ISO 3452Prüfung | – | 1200 mm × 630 mm × 740 mm | 500 kg | – | – |
| EntmagnetisierungPrüfung | – | – | – | – | ferromagnetische Werkstoffe |
| Fertigung von Sonderanlagen (kundenspezifische Fertigung)Engineering | – | – | – | – | – |
| Einsatz zerstörungsfreier Prüfung (ZfP) in Automobil, Bahn, Luft- und Raumfahrt, EnergiesektorPrüfung | – | – | – | – | – |
| EinzelteilfertigungMontage | – | – | – | – | – |
23 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

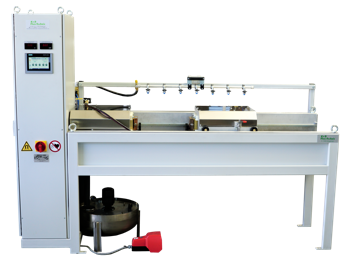

| Universal-Rissprüfbank mit Joch | K+D Flux-Technic K+D Universal ACY-450 | 1 | Einspannlänge 40-450 mm, 1000 A, 9 kAW | – | Mögglingen |
| Universal-Rissprüfbank mit Joch | K+D Flux-Technic K+D Universal ACY-700 | 1 | Einspannlänge 40-700 mm, 2000 A, 14 kAW | – | Mögglingen |
| Universal-Rissprüfbank mit Joch | K+D Flux-Technic K+D Universal ACY-1000 | 1 | Einspannlänge 40-1000 mm, 2000 A, 15 kAW | – | Mögglingen |

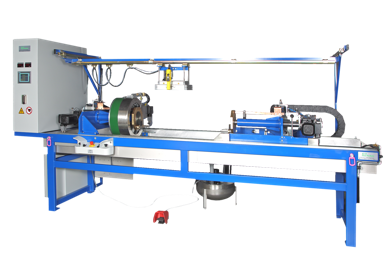

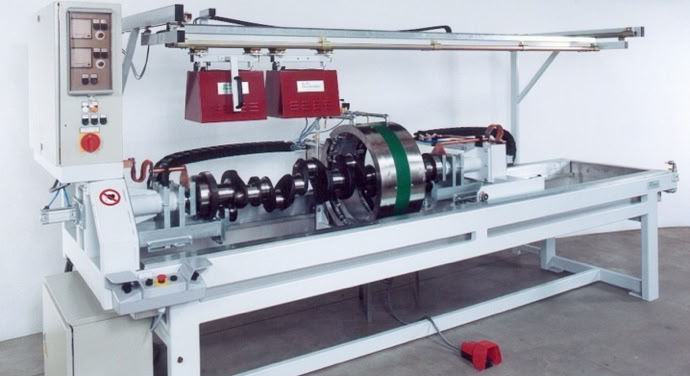

| Universal-Rissprüfanlage mit Spule | K+D Flux-Technic K+D Universal ACC-1150 bis ACC-8000 | 1 | Einspannlänge ab 1150 mm bis Kundenwunsch, Spule 600 mm Durchmesser, ab 3000 A | – | Mögglingen |
| Vollautomatisierte PT-Linie (Penetrieranlage) | K+D Flux-Technic | 1 | Behälter 1200 x 630 x 740 mm | – | Mögglingen |
| Penetriertisch elektro-mechanische Höhenverstellung | K+D Flux-Technic | – | Arbeitshöhe 750-1000 mm, 1000 x 2000 x 500 mm, Tragfähigkeit 1000 kg | – | Mögglingen |

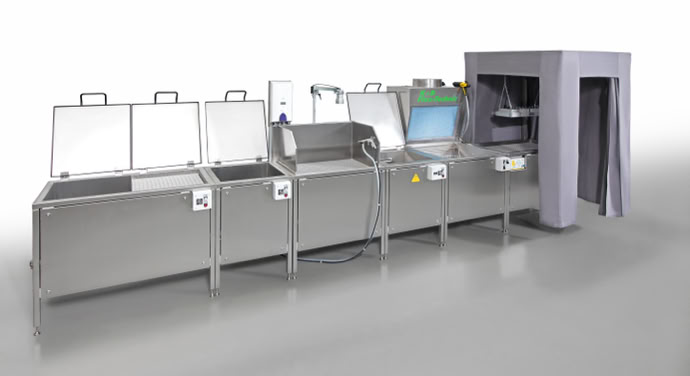

| Manuelle Penetrieranlage mit E-Statik | K+D Flux-Technic | – | – | – | Mögglingen |
| Teilautomatische Penetrieranlage mit E-Statik | K+D Flux-Technic | – | – | – | Mögglingen |

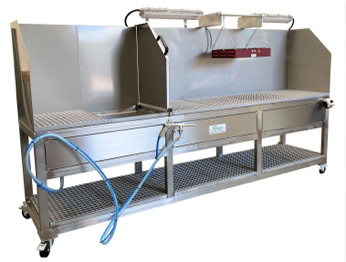

| Penetriertisch mobil BASIC aus Edelstahl | K+D Flux-Technic | – | – | – | Mögglingen |
| Wasseraufbereitungsanlage mit Aktivkohle-Reinigung | K+D Flux-Technic | – | – | – | Mögglingen |

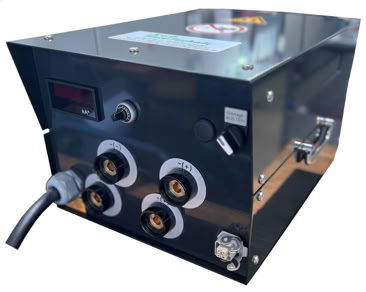

| Mobiler Stromerzeuger (Rissprüfgerät) | K+D Flux-Technic Portaflux 4000 | – | Testcurrent max. 4000 A Peak, 400 V 3-ph, 50 Hz, ca. 29 kVA | – | Mögglingen |

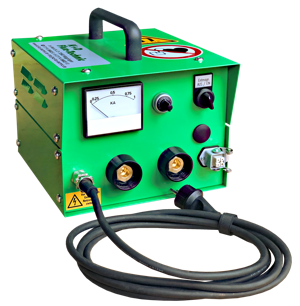

| Mobile Rissprüfgeräte (Stromerzeuger Portaflux, Kettenprüfgeräte, Handmagnete) | K+D Flux-Technic Portaflux | – | – | – | Mögglingen |

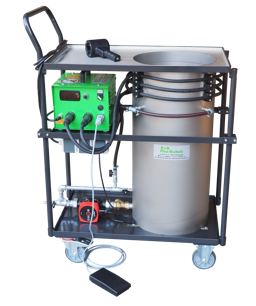

| Kettenprüfgerät | K+D Flux-Technic Kettenprüfgerät M | – | – | – | Mögglingen |

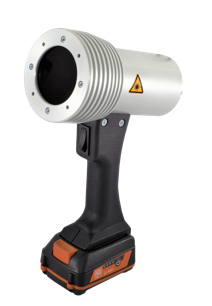

| UV LED Handleuchte | K+D Flux-Technic UVL 20/50/200/300 LED | – | – | – | Mögglingen |

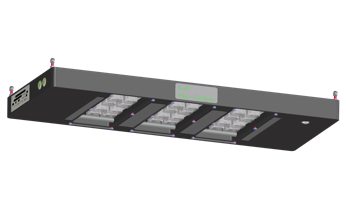

| UV Flächenleuchte | K+D Flux-Technic UVL 450.2 - 450.5 LED | – | – | – | Mögglingen |
| Entmagnetisierungsspule | K+D Flux-Technic ES 150 / ES 250 | – | – | – | Mögglingen |
| Messgerät (Feldstärke, UV, Lux) | K+D Flux-Technic muvvis 3 in 1 | – | – | – | Mögglingen |

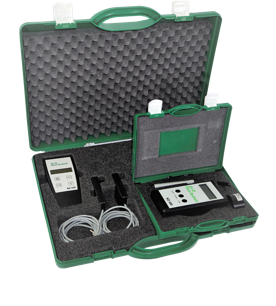

| Messgeräte nach DIN EN 9934 / UV- und Luxmeter / Vergleichskörper | K+D Flux-Technic KD 400 / KD 420 / Vergleichskörper 1 | – | – | – | Mögglingen |
| Sondermaschine: Bandautomat zur Zahnstangen-/Kurbelwellen-/Nockenwellenprüfung | K+D Flux-Technic | – | – | – | Mögglingen |
| Sondermaschine: Rundtisch zur Naben-/Achsglockenprüfung | K+D Flux-Technic | – | – | – | Mögglingen |
| Sondermaschine: Radsatz-/Bremsscheiben-/Schwungscheibenprüfung | K+D Flux-Technic | – | – | – | Mögglingen |
| Sondermaschine: Turbinenschaufel-/Windkraft-Ringprüfanlage | K+D Flux-Technic | – | – | – | Mögglingen |
| Rissprüfanlage mit optoelektronischer Risserkennung | K+D Flux-Technic | – | – | – | Mögglingen |
Zusatzleistungen
Qualität und Zertifizierung
Die Rissprüfanlagen erfüllen internationale Prüfstandards wie EN ISO 3452 (PT) und DIN EN 9934 (MT). Als DGZfP-anerkannte Ausbildungsstätte qualifiziert K+D Prüfwerker nach DIN 54161; Messgeräte wie das muvvis decken DIN EN ISO 3059, DIN EN ISO 9934-3 und ASTM-Standards (u. a. E1444, E1417) ab.
| Nachweis | Mögglingen |
|---|---|
| DIN EN ISO 9001:2015 |
Unternehmenshistorie
- 01.04.1997
Gründung der Kern + Dangelmayr GmbH+Co.KG in 73457 Essingen durch Herrn Kern und Herrn Dangelmayr; Vertrieb in Essingen, Konstruktion in Mögglingen, Fertigung in den Goldshöfen
- 1998
Website und Copyright aktiv
- 2003
Erweiterung der Produktions- und Montagehalle; Verdreifachung der Quadratmeterzahl
- 2007
Zusammenführung von Vertrieb, Konstruktion und Fertigung – 'Eine Firma entsteht'
- 2007/2008
Neubau und Umzug in den Firmenneubau Im Wert 24, 73563 Mögglingen
- 2008
10-jähriges Jubiläum
- 2010
Umfirmierung zu K+D Flux-Technic GmbH+Co.KG
- 2017
20-jähriges Jubiläum
- 2022
Ausscheiden von Herrn Kern als Gesellschafter; Übernahme und Aufbau einer Einzelteilfertigung
- Heute
Umbau der Verwaltungs- und Konstruktionsräume mit neuen Präsentationsräumen (3D-Konstruktionen); Rissprüfung mit Optoelektronik; Lieferung komplexer Fertigungslinien mit automatisierter Teilebewertung
