Fertigung von Präzisionsteilen durch Erodieren, Zerspanung, Schleifen und Messtechnik für Werkzeug- und Sondermaschinenbau
KAPE Erodiertechnik GmbH & Co. KG
OstbevernNeu auf Amplifa
Über KAPE Erodiertechnik
Die KAPE Erodiertechnik wurde 1998 in Ostbevern von Carsten Kennig und Uwe Plaschke als 2-Mann-Betrieb gegründet und beschäftigt heute 21 Mitarbeiter auf rund 4.000 m² Firmengelände mit etwa 1.000 m² Hallenfläche. Das Unternehmen fertigt Präzisionsbauteile und Werkzeuge durch Funkenerosion, CNC-Zerspanung und Schleiftechnik: Drahterodieren, Senkerodieren, Mikro- und Startlochbohren, CNC-Fräsen und -Drehen, Flach- und Rundschleifen sowie Ultrasonic-Bearbeitung. Bearbeitet werden auch schwer zerspanbare Werkstoffe wie Hartmetall, Graphit, Keramik, Glas und Sinterlegierungen neben Stahl, Edelstahl, Kupfer und Messing. Die Kundschaft stammt vor allem aus dem Werkzeugbau und Sondermaschinenbau. Die Qualitätssicherung erfolgt auf CNC-3-D-Messmaschinen in einem klimatisierten Messraum, inklusive Erstellung von Messprotokollen nach Kundenvorgabe. Ein Ultrasonic-Bearbeitungszentrum von Sauer erweitert das Leistungsspektrum um das Bearbeiten härtester und sprödester Materialien bis zu Spiegelqualität.
- Standort
- Ostbevern
- Verfahren
- Drahterodieren, Senkerodieren, Mikrobohren (Erodierbohren), Startlochbohren (Startlocherodieren), Läppstrahlen, Ultrasonic-Bearbeitung, Flachschleifen, Rundschleifen (innen und außen)
- Werkstoffe
- Hartmetall, Kupfer, Stahl, Graphit, Messing, Sinterlegierungen, Edelstahl, gehärteter Stahl
- Zertifikate
- Klimatisierter Messraum, CNC-3-D-Messtechnik, Messprotokollerstellung
- Gegründet
- 1998
- Mitarbeiter
- 21
- Branchen
- Werkzeugbau, Sondermaschinenbau
- 01
Konstruktion
- 02
Drahterodieren / Senkerodieren / Mikro- und Startlochbohren
- 03
CNC-Fräsen / CNC-Drehen
- 04
Flach- und Rundschleifen / Ultrasonic-Bearbeitung
- 05
Läppstrahlen
- 06
CNC-Messtechnik mit Messprotokoll
Standorte
Ostbevern
DEProduktion und Verwaltung
- Stückgewicht / Größe
- bis 700 kg (Senkerodieren)
- Losgröße
- Einzelteile bis Kleinserien
- Werkstoffe
- Hartmetall, Stahl, Edelstahl, Kupfer, Messing, Graphit, Sinterlegierungen, Keramik, Glas, Kunststoffe

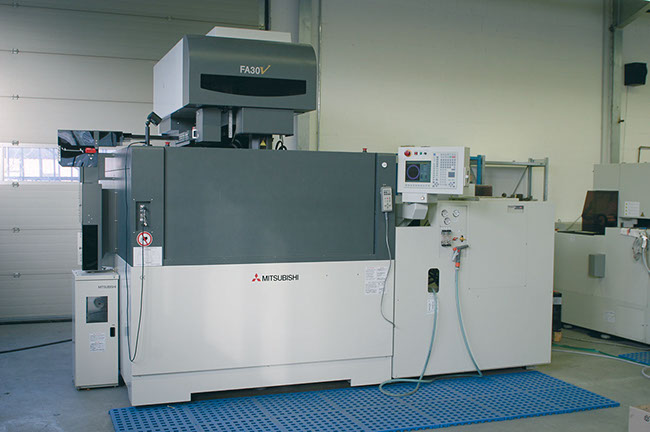

- 7 Drahterodieranlagen
- 3 Senkerodieranlagen
- Mikrobohr-Erodiermaschine
- Startlochbohrmaschine
- 2 Strahlkabinen (Läppstrahlen)
- Ultrasonic-Bearbeitungszentrum (Sauer)
- Flachschleifmaschine
- CNC-Rundschleifmaschinen
- CNC-Fräsmaschinen
- CNC-Drehmaschinen
- CNC-3-D-Messmaschinen

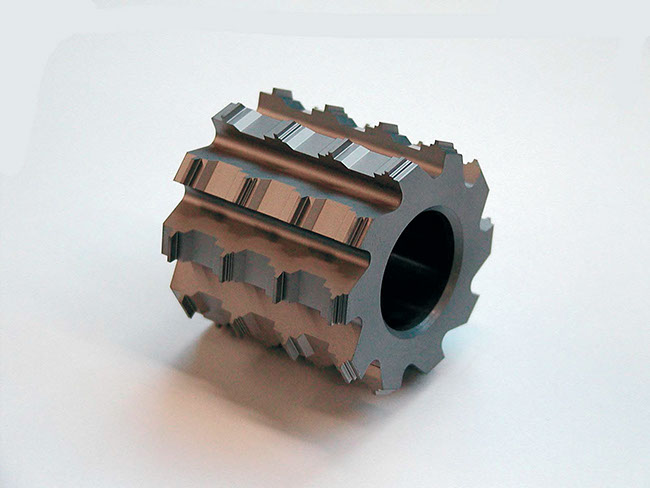

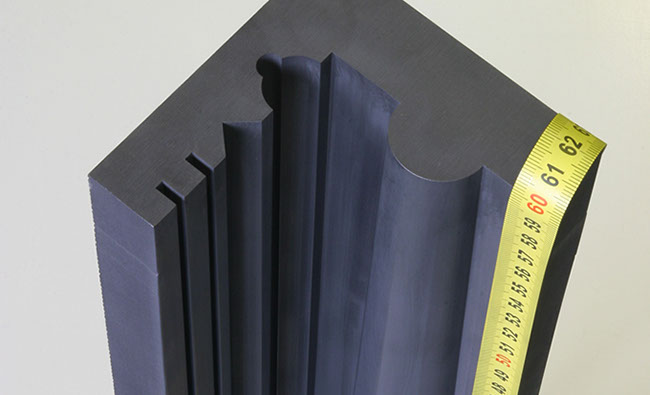

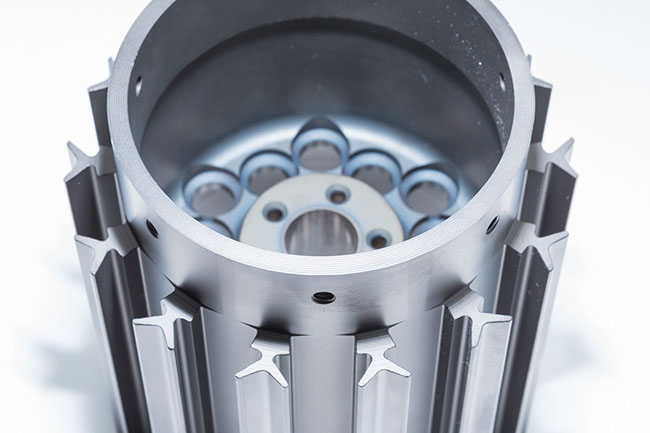

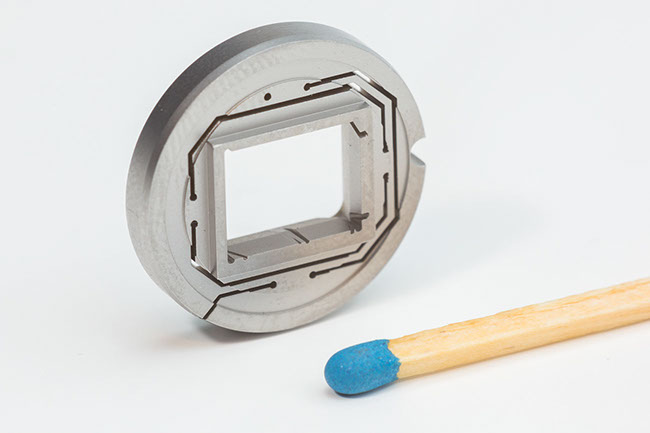

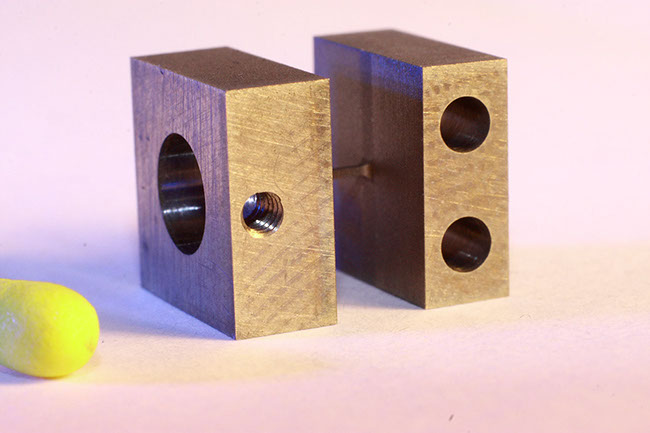

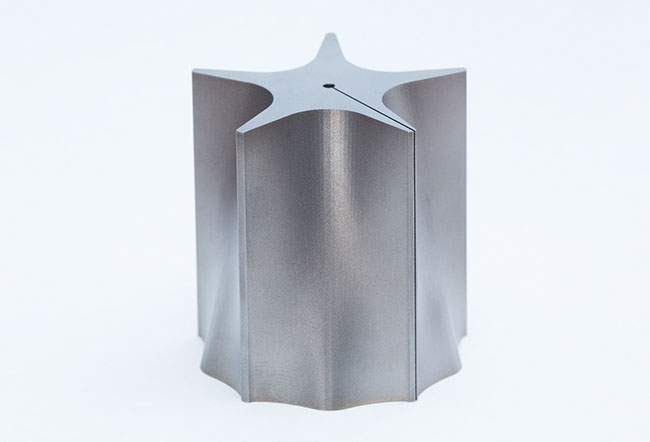

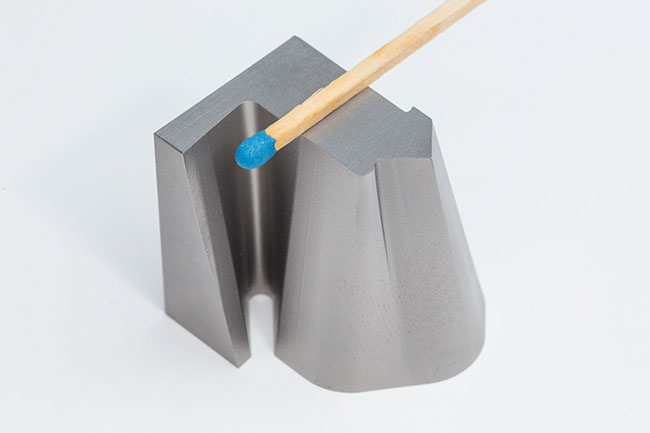

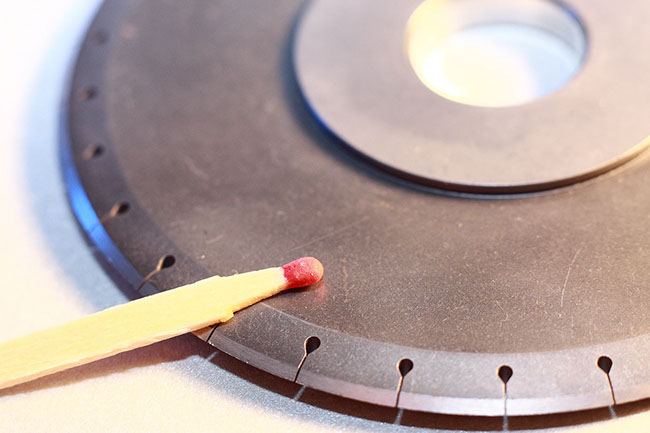

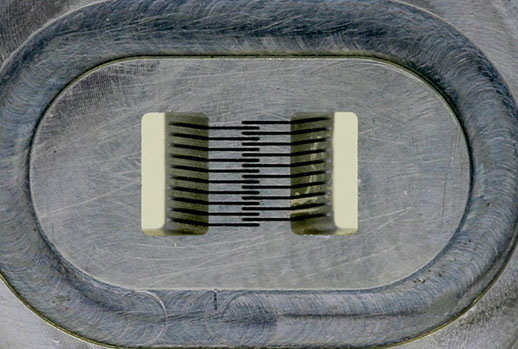

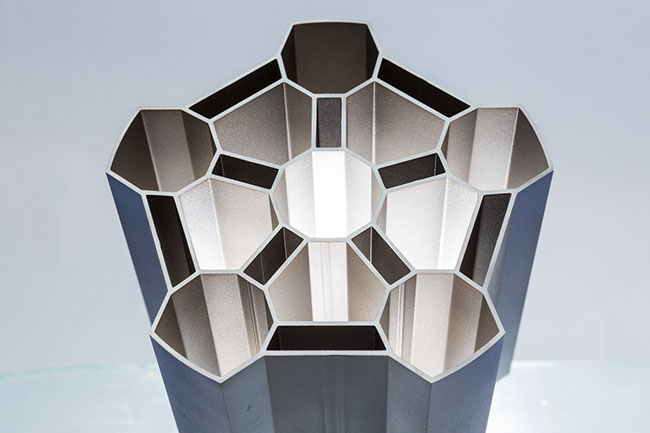

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| DrahterodierenErodieren | Ra 0,25 µ | 750 mm × 500 mm × 680 mm | – | – | Hartmetall, Kupfer, Stahl, Graphit, Messing, Sinterlegierungen |
| SenkerodierenErodieren | Ra 0,1 µ | 800 mm × 550 mm × 250 mm | 700 kg | – | unterschiedliche Materialien (Werkzeug- und |
| Mikrobohren (Erodierbohren)Erodieren | ± 0.003 mm | 300 mm × 250 mm × 250 mm | 500 kg | – | viele metallische Werkstoffe, auch Hartmetall |
| Startlochbohren (Startlocherodieren)Erodieren | – | 710 mm | – | – | gehärteter Stahl sowie alle elektrisch leitenden Metalle |
| LäppstrahlenOberfläche | Ra 0,15 µ | 600 mm × 400 mm | – | – | – |
| Ultrasonic-BearbeitungZerspanung | Ra 0,08 µ | 350 mm × 240 mm × 340 mm | – | – | Glas, Keramik, Hartmetall |
| FlachschleifenSchleifen | Ra 0,2 µ | 600 mm × 300 mm | 500 kg | – | Stahl, Edelstahl, Kupfer, Graphit, Messing, Sinterlegierungen, gehärteter Stahl, Hartmetall |
| Rundschleifen (innen und außen)Schleifen | – | 1.000 mm × 320 mm (Schleifdurchmesser) | – | – | Stahl, Edelstahl, Kupfer, Graphit, Messing, Sinterlegierungen, gehärteter Stahl, bedingt Hartmetall |
| CNC-FräsenZerspanung | – | 1.200 mm × 600 mm × 600 mm | – | – | Stahl, Edelstahl, Kupfer, Graphit, Messing, Sinterlegierungen, Kunststoffe, bedingt gehärteter Stahl |
| CNC-DrehenZerspanung | – | 1.050 mm × 465 mm (Drehdurchmesser) × 680 mm (Umlaufdurchmesser über Bett) | – | – | Stahl, Edelstahl, Kupfer, Graphit, Messing, Sinterlegierungen, Kunststoffe, bedingt gehärteter Stahl |
| CNC-Messtechnik (3-D Messmaschinen)Prüfung | – | 700 mm × 500 mm × 500 mm | – | – | – |
| Koordinatenschleifen (Ultrasonic Schleiftechnik)Schleifen | – | – | – | – | Hartmetall, Keramik, Glas |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Drahterodieranlagen | – | 7 | Verfahrweg 750 x 500 mm, max. Höhe 680 mm | – | Ostbevern |
| Senkerodieranlagen | – | 3 | Werkstückgrößen 800 x 550 x 250 mm, Verfahrweg 400 x 300 x 300 mm, 20-fach Werkzeugwechsler | – | Ostbevern |
| Mikrobohr-Erodiermaschine | – | – | 300 x 250 x 250 mm, 16-fach Werkzeugwechsler | – | Ostbevern |
| Startlochbohrmaschine (Startlocherodiermaschine) | – | – | Bohrhöhe bis 710 mm | – | Ostbevern |
| Strahlkabinen (Läppstrahlen) | – | 2 | je 400 x 600 mm | – | Ostbevern |
| Ultrasonic-Bearbeitungszentrum | Sauer | – | 350 x 240 x 340 mm | – | Ostbevern |
| Flachschleifmaschine | – | – | Schleifbereich 600 x 300 mm, Werktisch bis 500 kg | – | Ostbevern |
| CNC-Rundschleifmaschinen (innen/außen) | – | – | Schleifdurchmesser bis 320 mm, max. Schleiflänge 1.000 mm | – | Ostbevern |
| CNC-Fräsmaschinen | – | – | bearbeitbarer Bereich bis 1.200 x 600 mm bei 600 mm Höhe, Spindeldrehzahlen um 10.000 U/min, bis | – | Ostbevern |
| CNC-Drehmaschinen | – | – | Umlaufdurchmesser über Bett 680 mm, Drehdurchmesser 465 mm, max. Drehlänge 1.050 mm, 12-fach | – | Ostbevern |
| 3-D Messmaschinen (CNC) | – | – | Messbereich 500 x 700 x 500 mm, klimatisierter Messraum | – | Ostbevern |
Zusatzleistungen
Qualität
Die Endkontrolle erfolgt auf CNC-3-D-Messmaschinen in einem klimatisierten Mess- und Prüfraum mit Messbereich 500 x 700 x 500 mm. Form- und Lageauswertungen sowie Messprotokolle in Word, Excel oder PDF werden nach Kundenvorgabe erstellt.
| Nachweis | Ostbevern |
|---|---|
| Klimatisierter Messraum | |
| CNC-3-D-Messtechnik | |
| Messprotokollerstellung |
Historie
- 1998
Gründung durch Carsten Kennig und Uwe Plaschke als 2-Mann-Betrieb in Ostbevern
Wachstum auf 21 Mitarbeiter; Ausbau des Maschinenparks von Erodieren auf Zerspanung, Schleiftechnik und Messtechnik
