Hersteller von Präzisionsmaschinen für die Holzbearbeitung – Ausflickautomaten, Bohr- und Auslegermaschinen seit 1946.
Karl Ayen Maschinenfabrik GmbH
Mössingen (Heerweg 19)Neu auf Amplifa
Über Karl Ayen
Die Karl Ayen Maschinenfabrik GmbH entwickelt und fertigt seit 1946 in Mössingen Präzisionsmaschinen für die Holzbearbeitung und Holzveredelung. Das Programm umfasst Ausflickautomaten der ALOMAT-Serie (AL100, AL200, AL310 inklusive Varianten für Harzgallen), flickproduzierende Automaten für Harzgallenflicke (HFA4) und Querholzscheiben (QZF10/QZF21/QZF22), Auslegerbohr- und -fräsmaschinen der Baureihe ABMH66 sowie Astlochbohrmaschinen. Ergänzt wird das Angebot durch Dübelbohr-, Lochreihen- und Beschlagbohrmaschinen, Dübellochbohr- und -eintreibmaschinen sowie Bearbeitungsmodule (Bohr-, Fräs-, Sägemodule, Mehrspindelbohrköpfe, rein elektrische Schubwellenbohreinheit RESBOR). Neben den Maschinen liefert das Unternehmen passende Bohrer und Fräser aus HSS, Hartmetall und SP-Stahl, überholt Maschinen im eigenen Werk generalüberholt mit AYEN-Originalteilen und CE-Konformität, verkauft generalüberholte Gebrauchtmaschinen und entwickelt individuelle Sonderausführungen. Einsatzgebiete sind Massivholzveredelung, Innenausbau, Säge- und Holzindustrie sowie das Holzhandwerk.
- Standort
- Mössingen
- Verfahren
- Ausflicken von Schadstellen (Äste, Harzgallen) in Massivholz mit Querholzscheiben, Naturastdübeln, Vollautomatische Herstellung von Harzgallenflicken (Fräsen mit Flick-Profilfräser, Kappen per, Vollautomatische Herstellung von Querholzscheiben durch Fräsen aus Holzleisten (zylindrisch oder, Bohren von Dübellochreihen (Lochreihenbohren), Dübellochbohren, Dübeleintreiben (Verleimen und Eintreiben von Holzdübeln), Beschlagbohren, Ausbohren von Astlöchern
- Werkstoffe
- Massivholz, Mehrschichtplatte, Schalungsplatte, HSS (Schnellarbeitsstahl, Werkzeugmaterial), HM-bestückt (Hartmetall, Werkzeugmaterial), SP-Stahl (Werkzeugmaterial), HSS (Schnellarbeitsstahl), Hartmetall-bestückt
- Zertifikate
- CE-Konformität (Maschinenrichtlinie 2006/42/EG)
- Gegründet
- 1946
- Branchen
- Holzbearbeitung, Massivholzveredelung, Innenausbau, Handwerk (Holz), Säge- und Holzindustrie
- 01
Engineering und Konstruktion
- 02
Fertigung und Maschinenbau
- 03

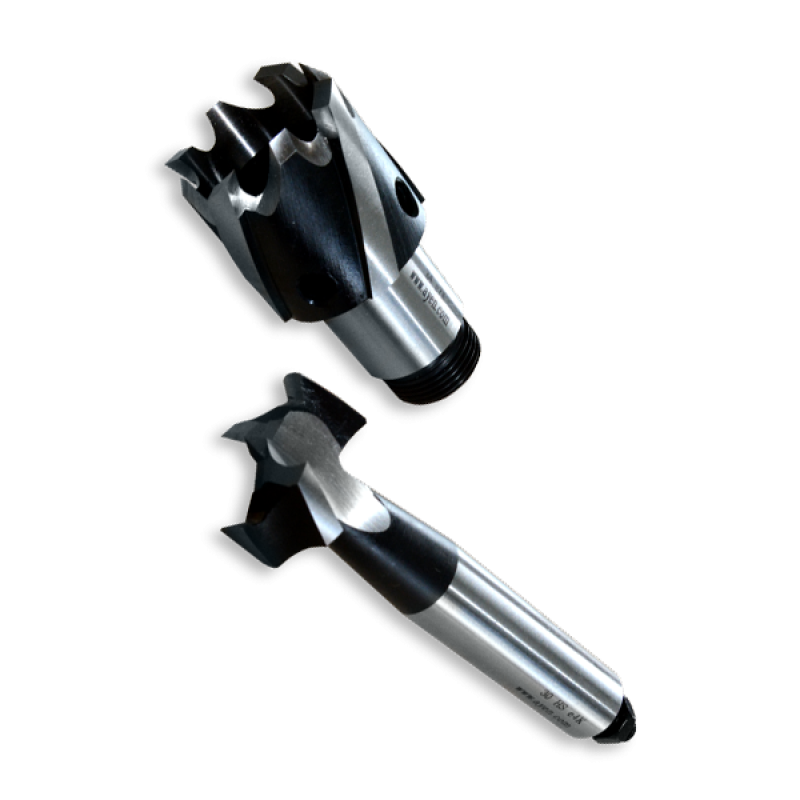

Werkzeugfertigung (Bohrer, Fräser)
- 04
Montage und Vertrieb
- 05
Generalüberholung und Service
Werkstoffe & Verfahren
HSS (Schnellarbeitsstahl)
Werkstoff für ALOMAT-Bohrer und Zapfenfräser der Ausflickautomaten.
Hartmetall-bestückt
Bohrwerkzeuge für Dübel-, Lochreihen- und Mehrspindelbohrmaschinen.
SP-Stahl
Werkstoff für Bohrer der Ausleger- und Astlochbohrmaschinen.

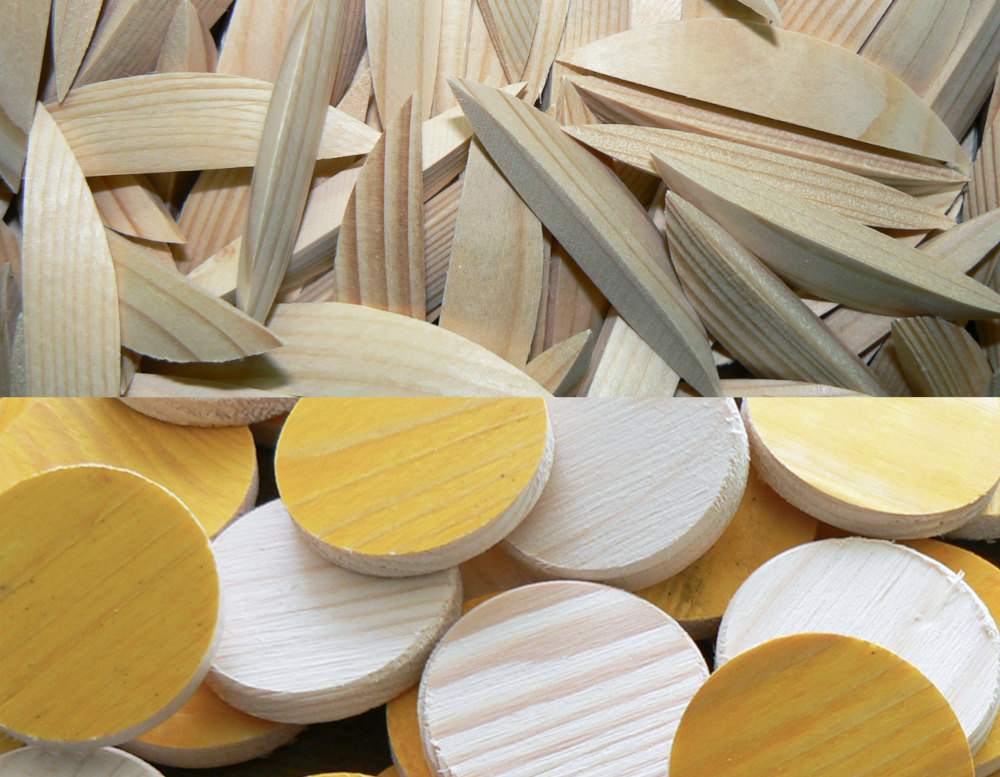

Massivholz, Mehrschicht- und Schalungsplatte
Bearbeitete Werkstücke der Maschinen – Ausflicken von Ästen und Harzgallen.

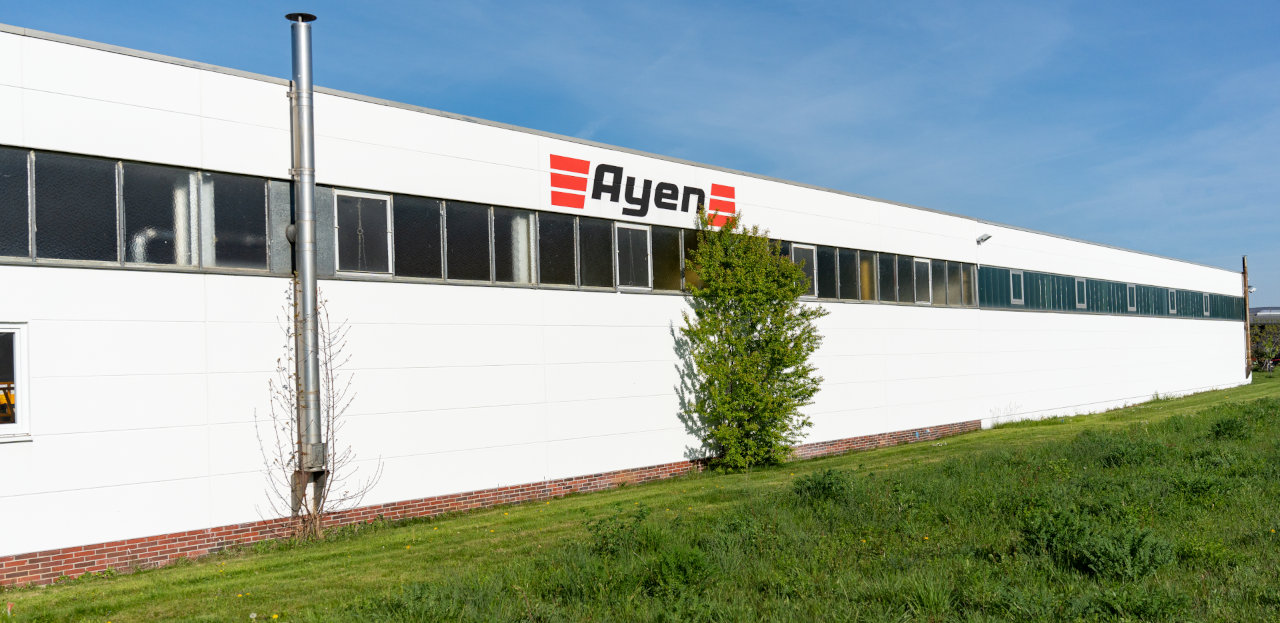

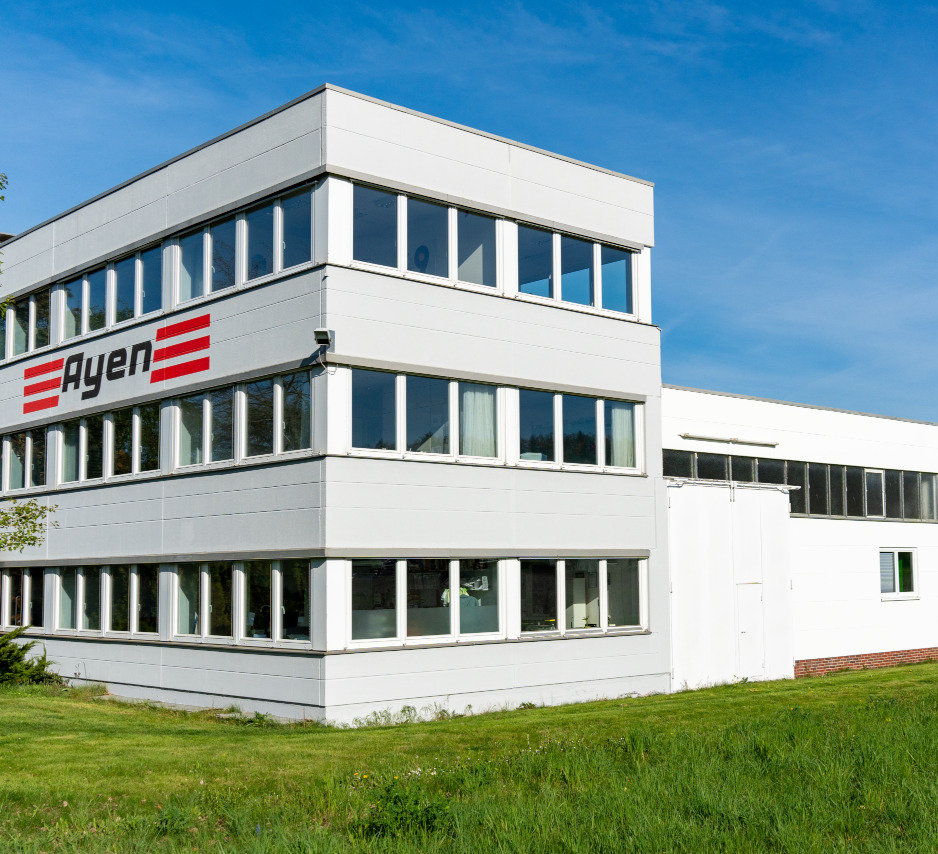

Standort
Mössingen
DEHauptsitz, Entwicklung, Produktion, Generalüberholung und Vertrieb
- Losgröße
- Maschinen Einzelfertigung bis Serienbau; nach Kundenanfrage
- Werkstoffe
- Stahl (Maschinenbau); HSS, Hartmetall, SP-Stahl (Werkzeuge)
- Flickproduzierender Automat HFA4

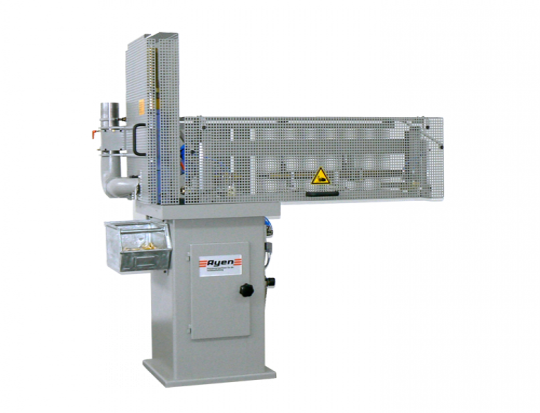

- Querholzscheibenfräsautomat QZF
- Ausflickautomaten AL100–AL310, HGF310
- Auslegermaschinen ABMH66
- Astlochbohrmaschinen ED08-4, D4-105

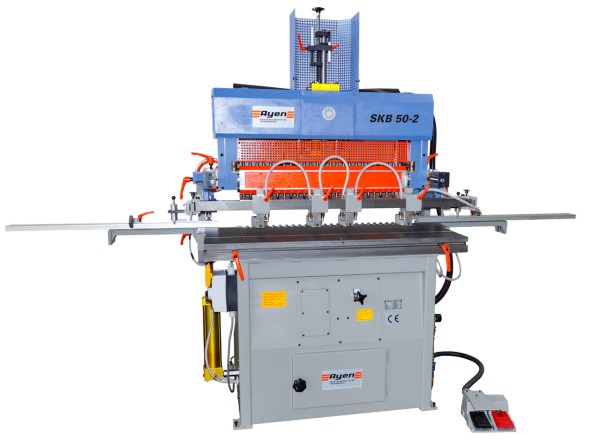

- Dübel- und Lochreihenbohrmaschinen
- Schubwellenbohreinheit RESBOR
Maschinen

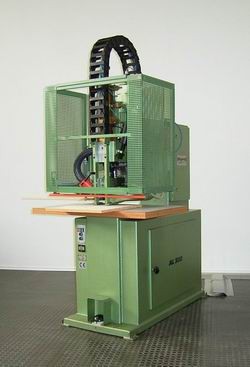

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Ausflicken von Schadstellen (Äste, Harzgallen) in Massivholz mit Querholzscheiben, NaturastdübelnZerspanung | – | – | – | – | Massivholz, Mehrschichtplatte, Schalungsplatte |
| Vollautomatische Herstellung von Harzgallenflicken (Fräsen mit Flick-Profilfräser, Kappen perZerspanung | – | 800 mm (Werkstücklänge G2) × 72 mm × 44 mm | – | 1000 Flicken/h (G2) – 2000 Flicken/h (G2) | Holz (Kanthölzer) |
| Vollautomatische Herstellung von Querholzscheiben durch Fräsen aus Holzleisten (zylindrisch oderZerspanung | – | 1550 mm (Leistenlänge) | – | 800 Scheiben/h (Ø 40 mm) – 1600 Scheiben/h (Ø 15 mm) | Holz (Leisten) |
| Bohren von Dübellochreihen (Lochreihenbohren)Zerspanung | – | – | – | – | Holz |
| DübellochbohrenZerspanung | – | – | – | – | Holz |
| Dübeleintreiben (Verleimen und Eintreiben von Holzdübeln)Fügen | – | 45 mm (Dübellänge) × 8 mm (Dübel-Ø) | – | – | Holzdübel Ø 8 mm |
| BeschlagbohrenZerspanung | – | – | – | – | Holz |
| Ausbohren von AstlöchernZerspanung | – | – | – | – | Holz |
| Ausfräsen von Harzgallen in MassivholzZerspanung | – | – | – | – | Massivholz |
| Schubwellenbohren (rein elektrische Schubwellenbohreinheit RESBOR)Zerspanung | – | – | – | – | Holz |
| Fräsen von Holz (Bearbeitungsmodule)Zerspanung | – | – | – | – | Holz |
| Sägen von Holz (Sägemodule)Zerspanung | – | – | – | – | Holz |
| Schneiden (Schneidmodule)Zerspanung | – | – | – | – | Holz |
| Generalüberholung von Holzbearbeitungsmaschinen (inkl. Neulackierung, CE-Konformität nachEngineering | – | – | – | – | – |
| Herstellung von Präzisionsmaschinen für die Holzbearbeitung (Maschinenbau)Montage | – | – | – | – | – |
28 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

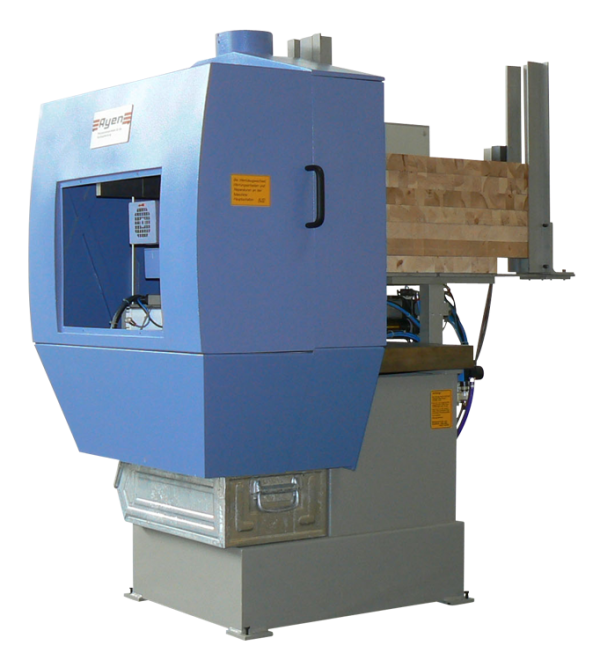

| Flickproduzierender Automat für Harzgallenflicke | Karl Ayen Maschinenfabrik GmbH HFA4 | – | Werkstückmaße (G2): 600-800 x 72 x 44 mm; Magazinhöhe 600 mm | – | Mössingen, Deutschland |
| Flickproduzierender Automat für Querholzscheiben (Fräsautomat) | Karl Ayen Maschinenfabrik GmbH QZF (QZF10 / QZF21 / QZF22) | – | Leistenlänge 950-1550 mm; Füllhöhe Leistenmagazin 500 mm | – | Mössingen, Deutschland |
| Dübeleintreibgerät | Karl Ayen Maschinenfabrik GmbH MAGNUM 8/10 | 1 | 600 x 600 x 900 mm (LxBxH) | 2007 | Mössingen, Deutschland |
| Astausflickautomat | Karl Ayen Maschinenfabrik GmbH AL300-HGF | 1 | – | – | Mössingen, Deutschland |
| Astausflickautomat | Karl Ayen Maschinenfabrik GmbH AL300 | 1 | – | – | Mössingen, Deutschland |

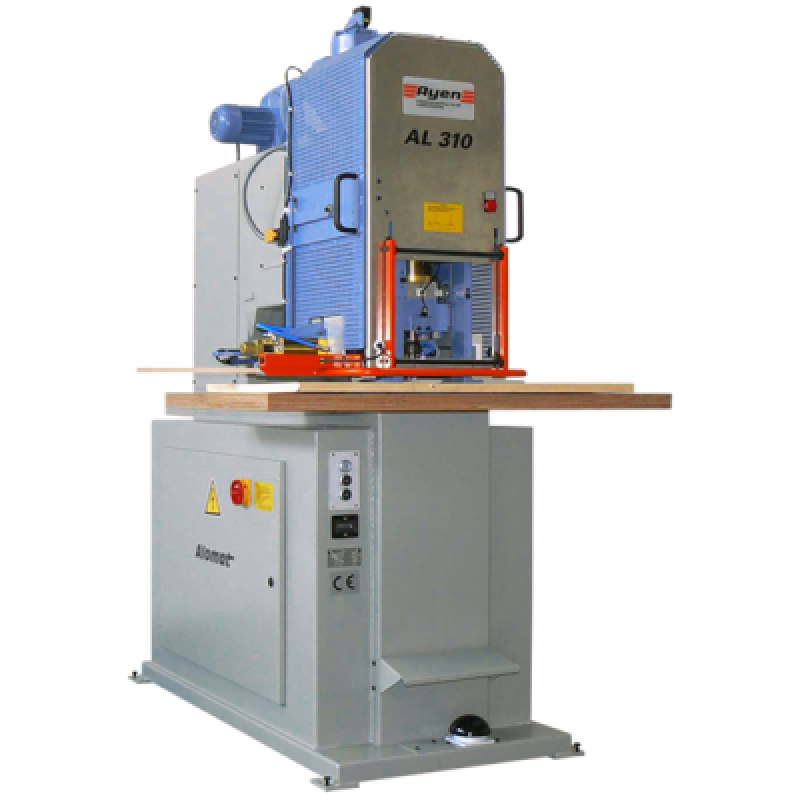

| Ausflickautomat | Karl Ayen Maschinenfabrik GmbH AL310 | – | – | – | – |
| Ausflickautomat | Karl Ayen Maschinenfabrik GmbH AL310L-A | – | – | – | – |
| Harzgallenausflickautomat | Karl Ayen Maschinenfabrik GmbH AL310A-HGF | – | – | – | – |
| Harzgallenausflickautomat | Karl Ayen Maschinenfabrik GmbH HGF310 | – | – | – | – |
| Ausflickautomat | Karl Ayen Maschinenfabrik GmbH AL100 | – | – | – | – |
| Ausflickautomat | Karl Ayen Maschinenfabrik GmbH AL200 | – | – | – | – |
| Ausflickautomat | Karl Ayen Maschinenfabrik GmbH AL100-ASE-HGF | – | – | – | – |

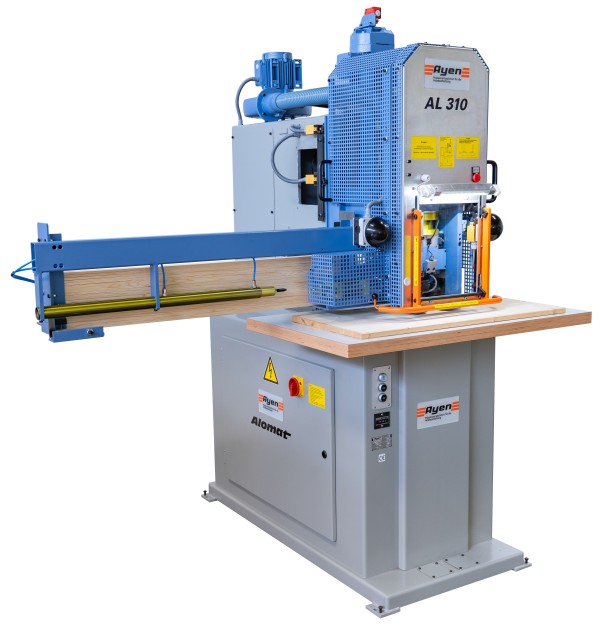

| Ausflickautomat | Karl Ayen Maschinenfabrik GmbH AL310-LZE | – | – | – | – |

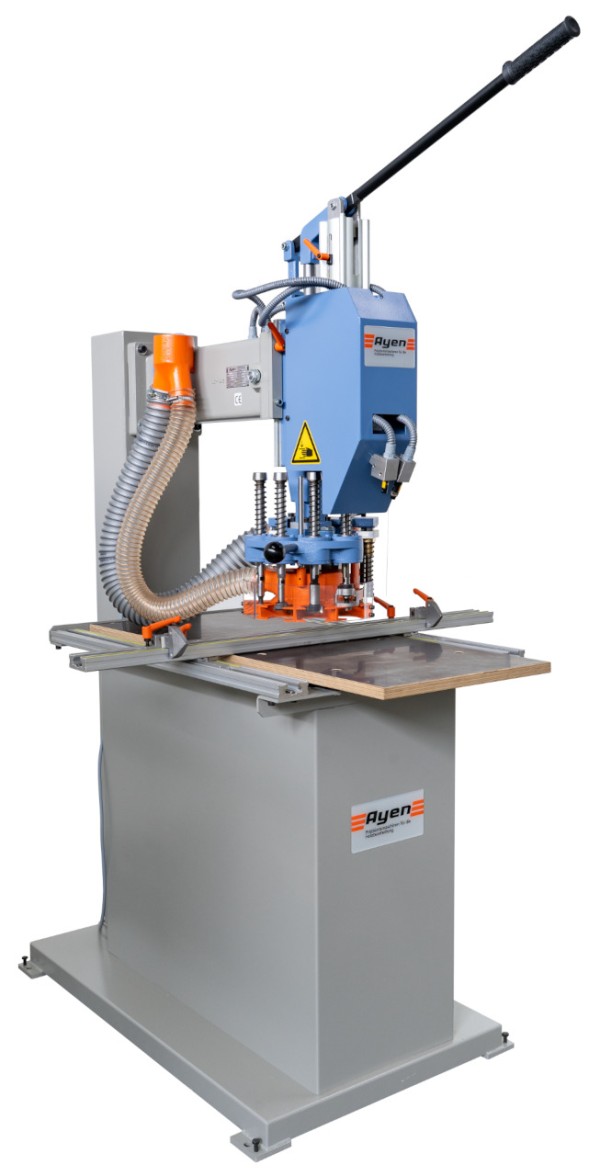

| Auslegerbohrmaschine (Universalmaschine für Innenausbaubetrieb) | Karl Ayen Maschinenfabrik GmbH ABMH66 | – | 660 mm Ausladung; 120 mm Höhenverstellung; 70 mm Bohrhub (ABMH66-B) | – | – |
| Auslegerbohrmaschine | Karl Ayen Maschinenfabrik GmbH ABMH66-B | – | 660 mm Ausladung; 120 mm Höhenverstellung; 70 mm Bohrhub | – | – |
| Auslegerfräsmaschine | Karl Ayen Maschinenfabrik GmbH ABMH66-F | – | 720 mm Ausladung; 120 mm Höhenverstellung | – | – |
| Auslegerfräsmaschine (für Harzgallen im Profilfalz, pneumatischer Vorschub) | Karl Ayen Maschinenfabrik GmbH ABMP66-L | – | 720 mm Ausladung; 120 mm Höhenverstellung | – | – |
| Auslegerbohrmaschine mit Drehgelenk | Karl Ayen Maschinenfabrik GmbH ABMH66-DG | – | 1050 mm Ausladung | – | – |
| Astlochbohrmaschine | Karl Ayen Maschinenfabrik GmbH ED08-4 | – | 70 mm Bohrhub; 660 mm Ausladung; 120 mm Höhenverstellung | – | – |
| Astlochbohrmaschine | Karl Ayen Maschinenfabrik GmbH D4-105 | – | – | – | – |
| Rein elektrische Schubwellenbohreinheit | Karl Ayen Maschinenfabrik GmbH RESBOR | – | – | – | – |

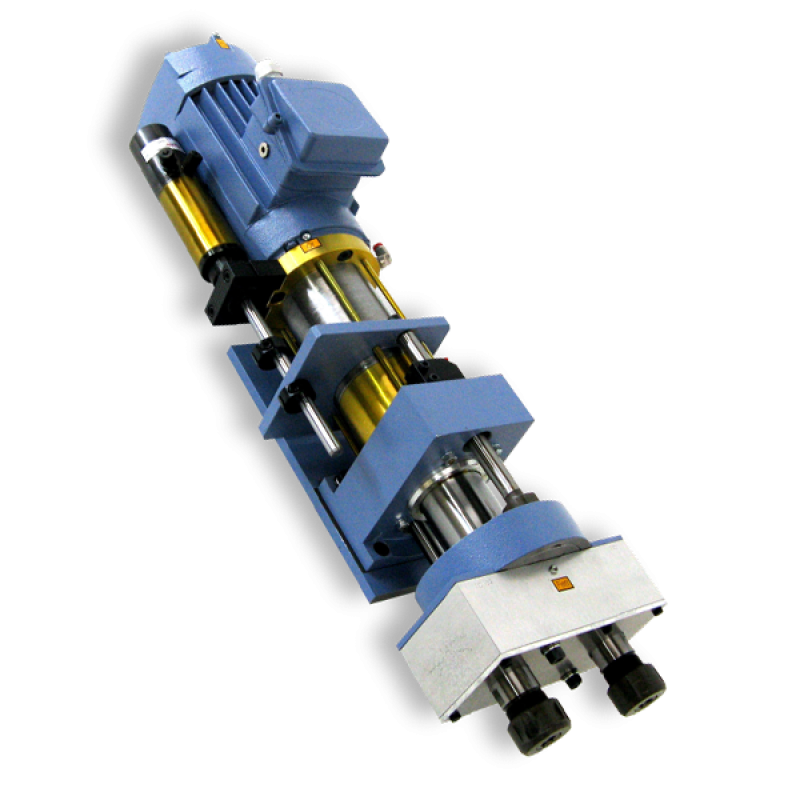

| Bohrmodule | Karl Ayen Maschinenfabrik GmbH | – | – | – | – |
| Fräs- und Sägemodule | Karl Ayen Maschinenfabrik GmbH | – | – | – | – |
| Schneidmodule | Karl Ayen Maschinenfabrik GmbH | – | – | – | – |
| Mehrspindelbohrköpfe | Karl Ayen Maschinenfabrik GmbH | – | – | – | – |
| Dübellochbohr- und -eintreibmaschinen | Karl Ayen Maschinenfabrik GmbH | – | – | – | – |
| Lochreihenbohrmaschinen | Karl Ayen Maschinenfabrik GmbH | – | – | – | – |
| Beschlagbohrmaschinen | Karl Ayen Maschinenfabrik GmbH | – | – | – | – |
Zusatzleistungen
Qualität
Generalüberholte Maschinen werden im Werk mit ausschließlich AYEN-Originalteilen instand gesetzt, neu lackiert und mit CE-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG geliefert; es gelten harmonisierte Normen wie DIN EN 12100 und DIN EN 60204-1.
| Nachweis | Mössingen |
|---|---|
| CE-Konformität (Maschinenrichtlinie 2006/42/EG) |
Historie
- 1946
Beginn der Herstellung von Präzisionsmaschinen für die Holzbearbeitung in Mössingen
- 1965
Ayen-Kompetenz im Ausflicken seit 1965 (laut Firmendokument)
