Hersteller von Industrieventilatoren und Ventilatorrädern von Einzelanfertigung bis Großserie
Karl Klein Ventilatorenbau GmbH
Aichwald (Hauptsitz) · Petersberg (Thüringen) · Crailsheim (Kamptmann GmbH)Neu auf Amplifa
Über Karl Klein

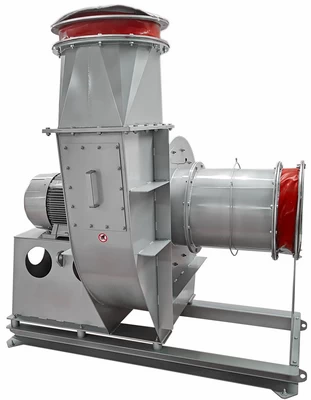

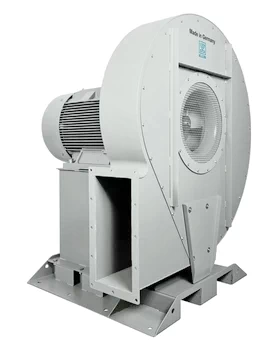

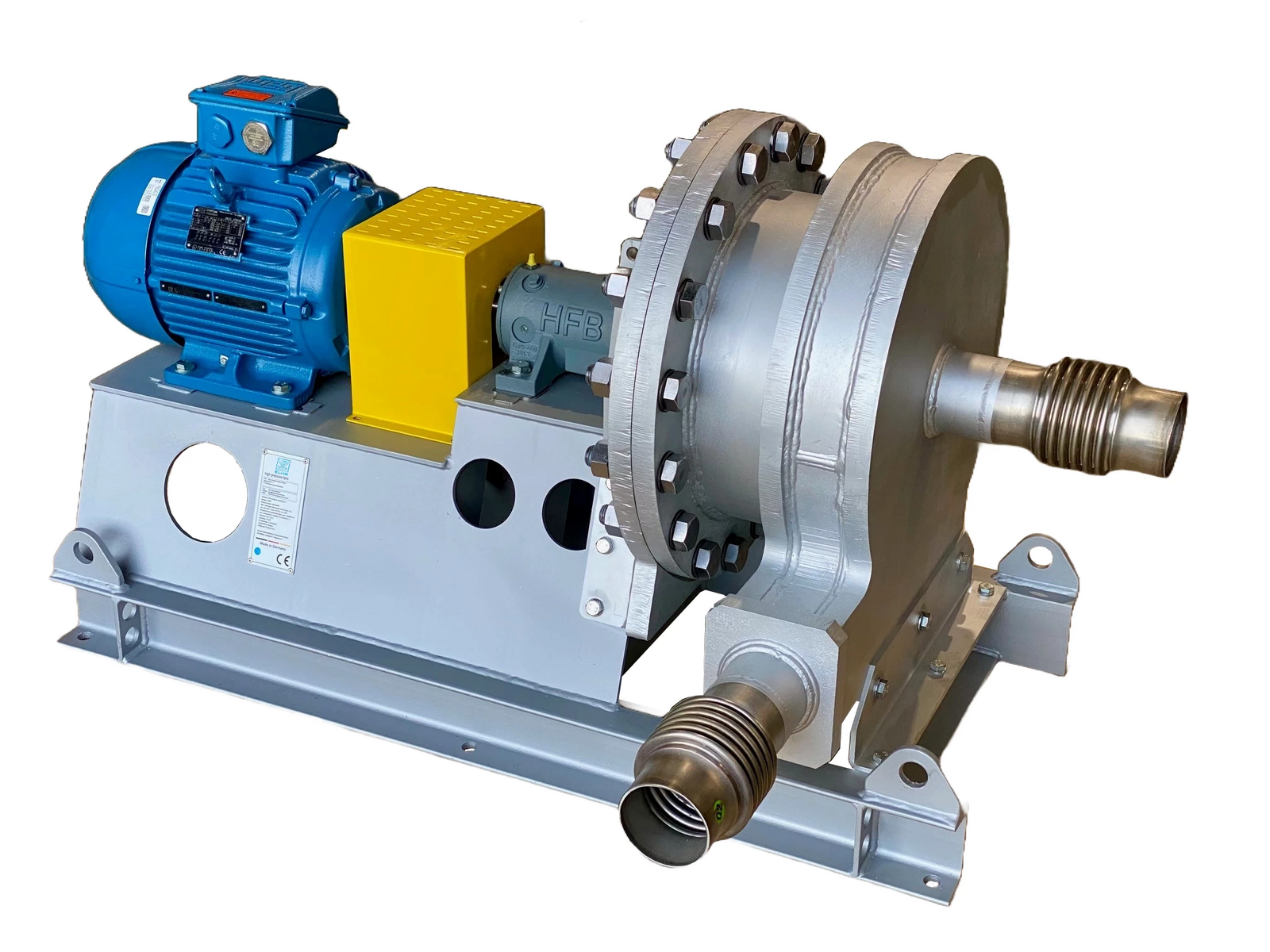

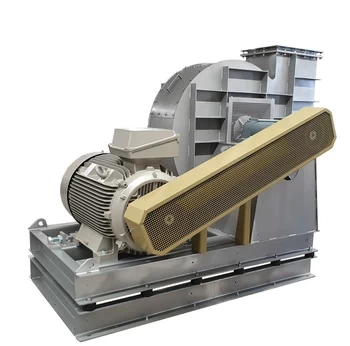

Die Karl Klein Ventilatorenbau GmbH entwickelt und fertigt seit 1950 Radialventilatoren und Industrieventilatoren für ein breites Spektrum industrieller Anwendungen. Das Portfolio umfasst Nieder-, Mittel- und Hochdruckventilatoren, Kessel- und Staubventilatoren, Freiläufer für Medientemperaturen bis 450 °C, Heißgasumwälzer bis 1200 °C sowie mobile ATEX-Ventilatoren; Volumenströme reichen bis 650.000 m³/h. Die Fertigung erfolgt mit hoher Fertigungstiefe aus Stahl, Edelstahl (V2A/V4A), Aluminium, Nickel- und Titan-Legierungen – vom Laserschneiden und 3D-Schweißrobotern bis zum eigenen Werkzeugbau. Die Produktentwicklung nutzt 3D-CAD, CFD-Strömungssimulation und FE-Berechnung; ein eigener DIN-Kammerprüfstand dient der Leistungsmessung. Ventilatorräder bis 2500 mm Durchmesser werden vom Tochterunternehmen Kamptmann GmbH in Crailsheim gefertigt, gewuchtet und repariert. Kunden kommen u. a. aus Maschinen- und Anlagenbau, Backtechnik, Bahn-, Schiffs- und Windkraftindustrie, Chemie und Klimatechnik.
- Standort
- Aichwald
- Verfahren
- Herstellung von Industrieventilatoren (Radialventilatoren) in Serienfertigung oder Einzelanfertigung, Laserschneiden, Laserschweißen, Schweißen (3D-Schweißroboter), Blechbiegen / Kantpressen (Abkanten), Werkzeugbau inkl. Erodieren (Funkenerosion), Fertigung von Ventilatorrädern (Laufräder) geschweißt oder vernietet (Wälznietverfahren), Mechanische Bearbeitung von Ventilatorrädern
- Werkstoffe
- Stahlblech, Stahl 1.0570 (ST52-3), Feinkornbaustahl 1.8928 (NAXTRA 700), Edelstahl V2A, Edelstahl V4A, Nickel-Legierungen, Titan-Legierungen, Aluminium
- Zertifikate
- DIN EN ISO 9001 (Qualitätsmanagementsystem, seit 1996 zertifiziert; Website, DIN EN 15085-2 Schweißzulassung Stufe CL2 (Schienenfahrzeuge), ISO 9001, EN 15085-2 CL2 (Schweißzulassung Schienenfahrzeuge)
- Gegründet
- 1950
- Mitarbeiter
- 123
- 01
3D-CAD-Konstruktion mit CFD- und FE-Simulation
- 02
Laserschneiden
- 03
Abkanten (Biegemaschine)
- 04
Schweißen (3D-Schweißroboter, Laserschweißen)
- 05
Werkzeugbau inkl. Erodieren
- 06
Fertigung und Wuchten der Ventilatorräder (Kamptmann)
- 07
Lackierung
- 08
Montage
- 09
Leistungsmessung am DIN-Kammerprüfstand
- 10
Service, Gewährleistung, Wartung
Werkstoffe und Verfahren
Stahl 1.0570 (ST52-3)
Hochfester Baustahl für Laufräder und Gehäuse hochbelasteter Ventilatoren.
Feinkornbaustahl 1.8928 (NAXTRA 700)
Sehr hochfestes Material für Schaufeln von Hochleistungsventilatoren.
Edelstahl V2A
Korrosionsbeständige Ausführung für aggressive Medien und Lebensmittelanwendungen.
Edelstahl V4A
Seewasser- und chemikalienbeständige Edelstahlausführung.
Aluminium
Leichtbauwerkstoff für Ventilatorräder in Einzel- und Kleinserienfertigung.
Nickel-Legierungen
Für korrosive und thermisch hochbelastete Anwendungen im Laserschweißprozess.
Titan-Legierungen
Für besonders anspruchsvolle Mediums- und Temperaturbedingungen.
Warmfeste Stähle
Für Freiläufer bis 450 °C und Heißgasumwälzer bis 1200 °C, beständig gegen Kornzerfall und Kriechen.
Standorte
Aichwald
DEStammwerk: Produktion, Entwicklung, Verwaltung
- Losgröße
- Einzelstücke bis Serienfertigung
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Nickel- und Titan-Legierungen
- Laserschneidmaschine Bystronic Bystar 4020 (4,4 kW)
- Trumpf Laserschneidmaschine 1030
- Laserschneidmaschine (neu 2024)
- Laserschweißgerät (2024)
- 3D-Schweißroboter
- Trumpf Biegemaschine 1300 kN, Abkantlänge 3230 mm
- Erodiermaschine Werkzeugbau bis 1000 kg Werkstückgewicht
- DIN-Kammerprüfstand

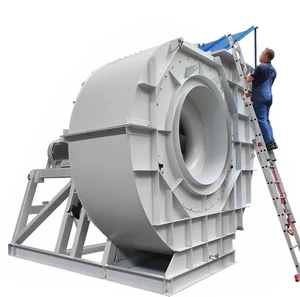

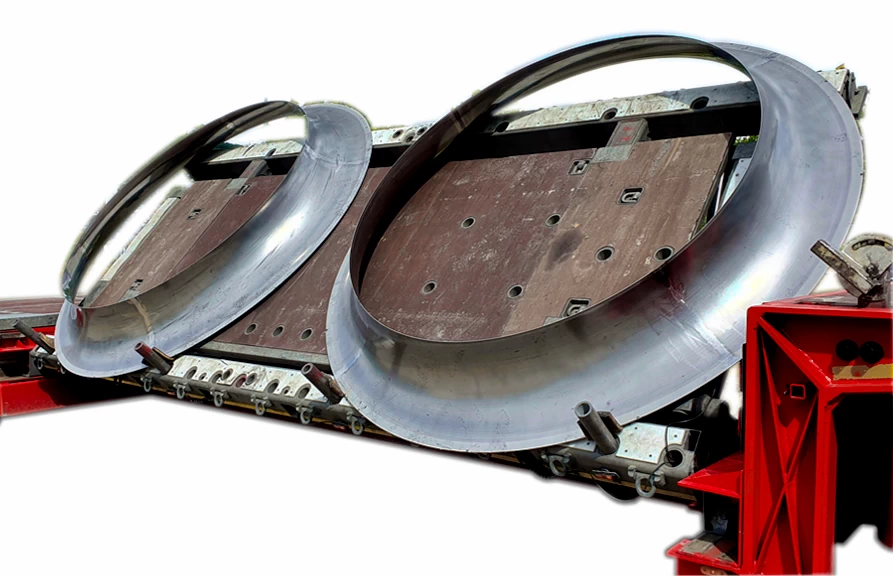

Petersberg
DEWerk Thüringen: Produktion großer Baureihen, Vertrieb, Kundendienst, Service
- Losgröße

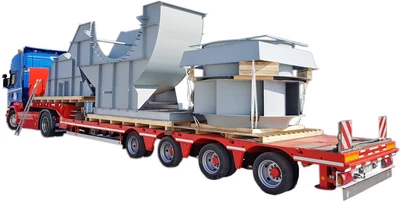

- Große Baureihen bis 650.000 m³/h
- Werkstoffe
- Stahl, Edelstahl
- Zwei Laserschneidmaschinen (seit 2016)
Crailsheim
DETochterunternehmen Kamptmann GmbH: Ventilatorrad-Produktion
- Losgröße
- Einzelstücke sowie Klein- und Mittelserien
- Werkstoffe
- Aluminium, Stahl, Edelstahl
- 3D-Schweißroboter
- Anlage zum Wuchten von Rädern bis 2500 mm Durchmesser

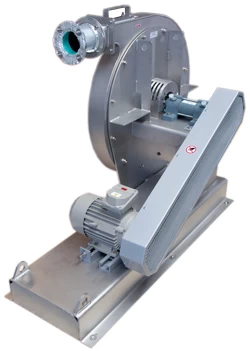

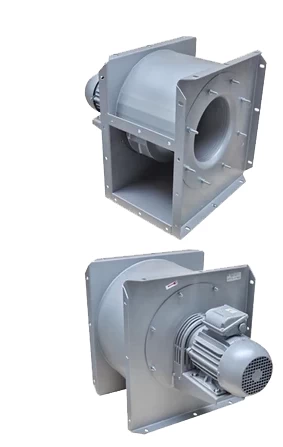

Bauteile
Einblicke in die Fertigung
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Industrieventilatoren (Radialventilatoren) in Serienfertigung oder EinzelanfertigungMontage | – | – | – | Einzelstücke bis Serienfertigung | Stahlblech, Edelstahl (V2A, V4A), Aluminium |
| LaserschneidenZerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium |
| LaserschweißenFügen | – | – | – | – | Stahl, Edelstahl, Nickel-Legierungen, Titan-Legierungen |
| Schweißen (3D-Schweißroboter)Fügen | – | – | – | – | Stahl, Edelstahl |
| Blechbiegen / Kantpressen (Abkanten)Umformung | – | Abkantlänge 3230 mm | – | – | Stahlblech, Edelstahl |
| Werkzeugbau inkl. Erodieren (Funkenerosion)Zerspanung | – | – | bis 1000 kg Werkstückgewicht | – | Stahl |
| Fertigung von Ventilatorrädern (Laufräder) geschweißt oder vernietet (Wälznietverfahren)Fügen | – | Durchmesser bis 2500 mm | – | Einzelstücke – Klein- und Mittelserien | Aluminium, Stahl, Edelstahl |
| Mechanische Bearbeitung von VentilatorrädernZerspanung | – | Durchmesser bis 2500 mm | – | – | Aluminium, Stahl, Edelstahl |
| Wuchten von VentilatorrädernPrüfung | – | Durchmesser bis 2500 mm | – | – | Aluminium, Stahl, Edelstahl |
| Konstruktion und Entwicklung mit CAD, Strömungssimulation (CFD), Festigkeitsberechnung (FE),Engineering | – | – | – | – | – |
| Leistungsmessung von Ventilatoren (DIN-Kammerprüfstand)Prüfung | – | – | – | – | – |
| Herstellung von Heißgasumwälzern für Temperaturen bis 1200°CMontage | – | – | – | – | warmfester Stahl, Edelstahl |

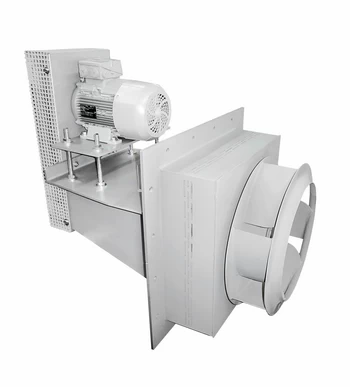

| Herstellung von Freiläufer-Ventilatoren bis 450°CMontage | – | – | – | – | warmfeste Stähle, rostfreier Edelstahl |
| Lackierung (z. B. FDA-konforme Lackierung)Oberfläche | – | – | – | – | Stahl, Edelstahl |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3D-Schweißroboter | – | 2 | – | 2014 | Aichwald und Crailsheim |
| Laserschneidmaschine | Bystronic Bystar 4020 | 1 | 4,4 kW | – | Aichwald |
| Laserschneidmaschine | Trumpf 1030 | 1 | – | – | Aichwald |
| Laserschneidmaschine (neu) | – | 1 | – | 2024 | Aichwald |
| Laserschweißgerät (neu) | – | 1 | – | 2024 | Aichwald |
| Biegemaschine (Abkantpresse) | Trumpf | 1 | Presskraft 1300 kN, Abkantlänge 3230 mm | – | Aichwald |
| Erodiermaschine (Werkzeugbau) | – | 1 | Werkstückgewicht bis 1000 kg | – | Aichwald |
| DIN-Kammerprüfstand | – | 1 | – | 1988 | Aichwald |
| Laserschneidmaschine | – | 2 | – | 2016 | Eisenberg (heute Petersberg) |
Zusatzleistungen
Referenzkunden
Qualität
Das Qualitätsmanagementsystem ist nach DIN EN ISO 9001 zertifiziert (seit 1996), zudem besteht die Schweißzulassung DIN EN 15085-2 CL2 für Schienenfahrzeuge. Zur Leistungsmessung der Ventilatoren steht ein eigener DIN-Kammerprüfstand zur Verfügung.
| Nachweis | Aichwald | Petersberg | Crailsheim |
|---|---|---|---|
| ISO 9001 | |||
| EN 15085-2 CL2 (Schweißzulassung Schienenfahrzeuge) |
