Sondermaschinenbau für die Verarbeitung und Veredelung bahnförmiger Materialien wie Textilien, Folien und Nonwovens.
Karl Menzel Maschinenfabrik GmbH & Co
Bielefeld · Schloß Holte-StukenbrockNeu auf Amplifa
Über Menzel Maschinenbau
Die Karl Menzel Maschinenfabrik GmbH & Co ist ein 1925 gegründetes Familienunternehmen aus Bielefeld, das kundenindividuelle Spezialmaschinen für die Produktion und Verarbeitung bahnförmiger Materialien entwickelt und fertigt. Das Lieferprogramm umfasst Beschichtungs- und Imprägnieranlagen, Kaschieranlagen inklusive Bandkalander, Anlagen zur Nassveredelung (Waschen, Bleichen, Mercerisieren, Färben), Wickelmaschinen, Warenspeicher, Bahnführungselemente sowie umfangreiches Anlagenzubehör wie Wärmetauscher und Rollenhandlingsysteme. Die Fertigung erfolgt mit hoher Fertigungstiefe in eigenen Werken in Bielefeld (inkl. Werksteil Brackwede) und Schloß Holte-Stukenbrock, inklusive Konstruktion, Montage, Inbetriebnahme und Werksabnahme (FAT). Das Unternehmen bedient die Textil-, Folien-, Nonwoven-, Papier- und Verbundwerkstoffindustrie sowie Medizin- und Energietechnik, u. a. mit Anlagen für Airbag-Gewebe und Geogitter-Beschichtung bis 6.400 mm Materialbreite. Die Lieferung erfolgt weltweit, ergänzt um Wartungs-, Ersatzteil- und Retrofit-Service über den gesamten Lebenszyklus der Maschinen.
- Standort
- Bielefeld
- Verfahren
- Beschichten von bahnförmigen Materialien (Tauch- und Streichverfahren, vertikal/horizontal), Inline-Beschichtung von Gittermaterialien (Geotextilien, Putzarmierung), Imprägnieren von bahnförmigen Materialien, Beschichtung von Geotextilien und Geogrids mit Pflatschsystem, Kaschieren/Laminieren von Technischen Textilien, Vliesstoffen und Folien, Walzenkaschieren (Direktkaschierung, Kaschierung mit Haftvermittlern, Heißprägekaschierung), Bandkaschieren mit Bandkalander, Direkte Hochtemperatur-Laminierung ohne Kleber
- Werkstoffe
- Edelstahl, Baumwolle, Leinen, Elasthan, Polyester, Basalt, Glas (Glasgitter/Glasgewebe), PVC
- Zertifikate
- Werksabnahme (FAT) vor Auslieferung, Endabnahme mit Sicherheitstest und Probelauf
- Gegründet
- 1925
- Branchen
- Textilindustrie, Folienindustrie, Nonwovens-Industrie, Papier- und Verbundwerkstoffindustrie, Medizintechnik, Energietechnik
- 01
Konstruktion und Beratung
- 02
Eigene Fertigung (Drehen, Fräsen) mit hoher Fertigungstiefe
- 03
Montage der Anlage im Werk
- 04
Werksabnahme (FAT)
- 05
Lieferung, Aufbau und Inbetriebnahme beim Kunden
- 06
Endabnahme und Dokumentation
- 07
Wartungs-, Ersatzteil- und Retrofit-Service
Standorte

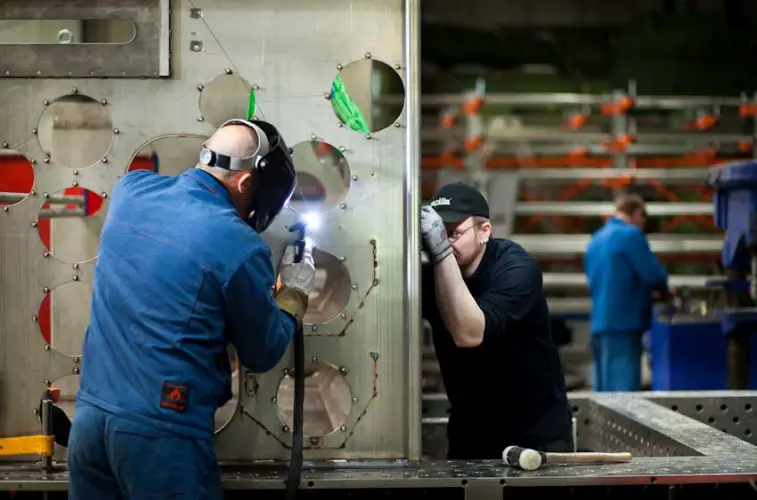

Bielefeld
DEFertigungswerk inkl. Werksteil Brackwede (mit Photovoltaikanlage, Konstruktion, Fertigung, Montage)
- Drehmaschinen
- Fräsmaschinen
- Photovoltaikanlage (ca. 170.000 kWh/Jahr)

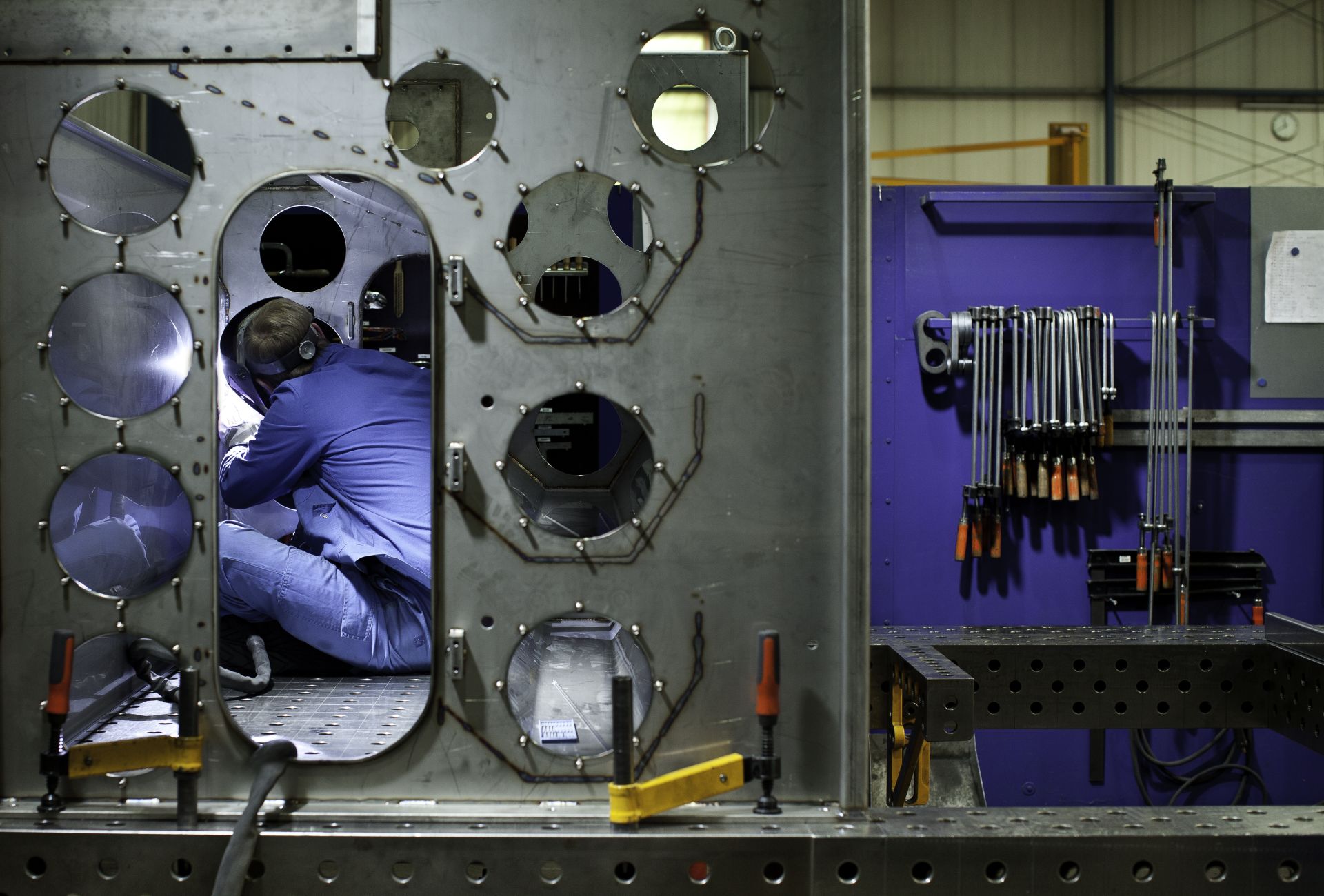

Schloß Holte-Stukenbrock
DEFertigungswerk (Konstruktion, Fertigung, Montage)
Produkte und Anlagen

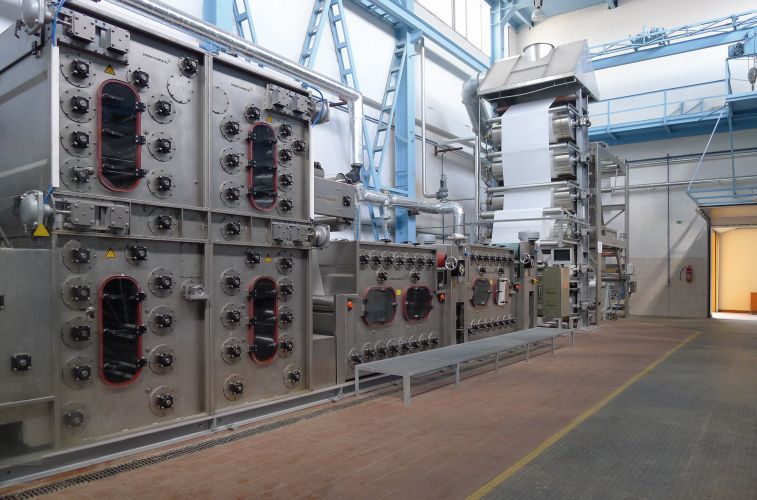

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Beschichten von bahnförmigen Materialien (Tauch- und Streichverfahren, vertikal/horizontal)Oberfläche | – | 5.600 mm Warenbreite | – | – | Technische Textilien, Folien, Nonwovens, PVC, Acryl, Dispersionen, Lacke, Klebstoffe |

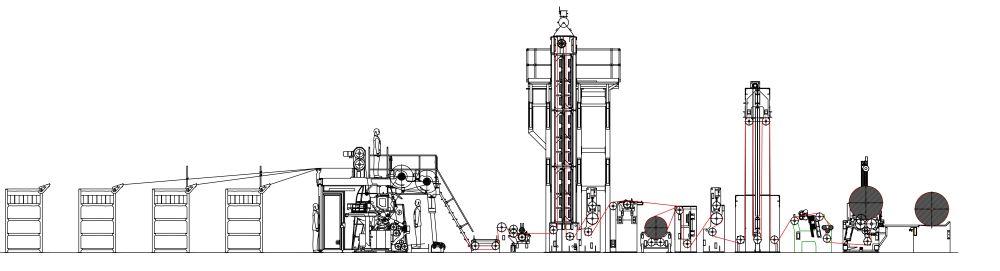

| Inline-Beschichtung von Gittermaterialien (Geotextilien, Putzarmierung)Oberfläche | – | 6.400 mm Gitterbreite | – | – | Polyester, Basalt, Glas |
| Imprägnieren von bahnförmigen MaterialienOberfläche | – | 5.600 mm | – | – | Technische Textilien, Folien, Nonwovens |
| Beschichtung von Geotextilien und Geogrids mit PflatschsystemOberfläche | – | 6.400 mm | – | – | PVC, Acrylat, Bitumen |
| Kaschieren/Laminieren von Technischen Textilien, Vliesstoffen und FolienFügen | – | – | – | – | Technische Textilien, Vliesstoffe, Folien |
| Walzenkaschieren (Direktkaschierung, Kaschierung mit Haftvermittlern, Heißprägekaschierung)Fügen | – | – | – | – | Vlies, Textil, Folie, Aluminium Folie, Silikon-Folie (OPW Airbag), Papier |
| Bandkaschieren mit BandkalanderFügen | – | 3.600 mm | – | – | Vlies, Textil, Folie, Aluminium Folie, Silikon-Folie (OPW Airbag), Papier |
| Direkte Hochtemperatur-Laminierung ohne KleberFügen | – | – | – | – | PTFE Membranen, Filterwerkstoffe |
| Laminieren von Glasgewebe mit Epoxidharz auf Lösemittelbasis (Ex-Ausführung)Fügen | – | – | – | – | Glasgewebe, Epoxidharz |
| Waschen von TextilienOberfläche | – | 40 mm bis 5.600 mm Warenbreite | – | – | Textilien, Baumwolle, Elasthan, Polyester |
| Bleichen von TextilienOberfläche | – | 3.600 mm | – | – | Baumwolle, Leinen, Baumwolle/Elasthan, Polyester/Baumwolle |
| Mercerisieren von TextilienOberfläche | – | 40 mm bis 5.600 mm | – | – | Textilien |
| Färben von TextilienOberfläche | – | 40 mm bis 5.600 mm | – | – | Textilien |
| Kontinuierliche Bleichanlage für Webware (Entschlichtung + Bleichen in einem Durchgang)Oberfläche | – | 3.600 mm | – | – | Baumwolle, Leinen, Baumwolle/Elasthan, Polyester/Baumwolle |
| Wickeln von bahnförmigen Materialien (Wickelmaschinen)Umformung | – | – | – | – | Textilien, Folien, Nonwovens, Verbundwerkstoffe |

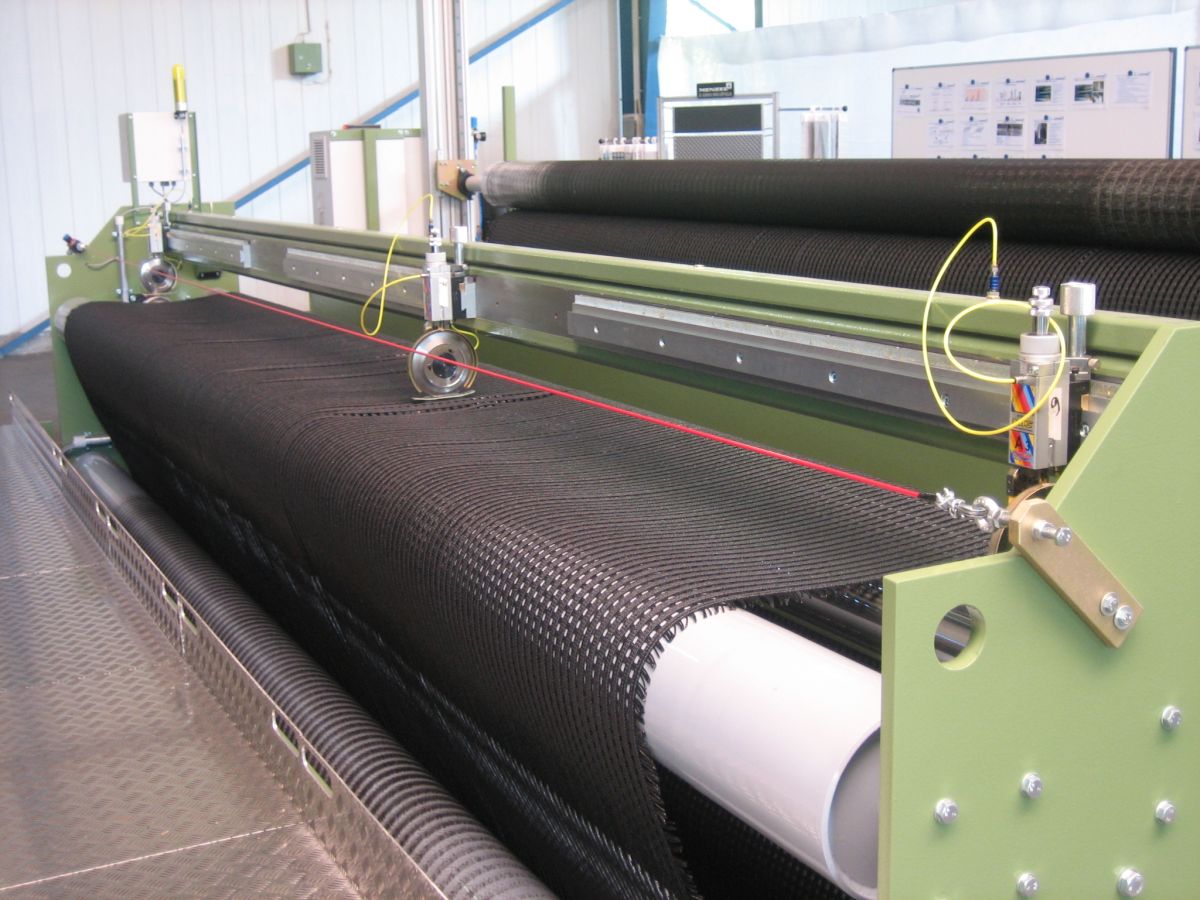

| Schneiden (Längsschneidsysteme)Zerspanung | – | – | – | – | Textilien, Nonwovens, Folien |
| VlieskaschierungFügen | – | – | – | – | Vliesstoffe |

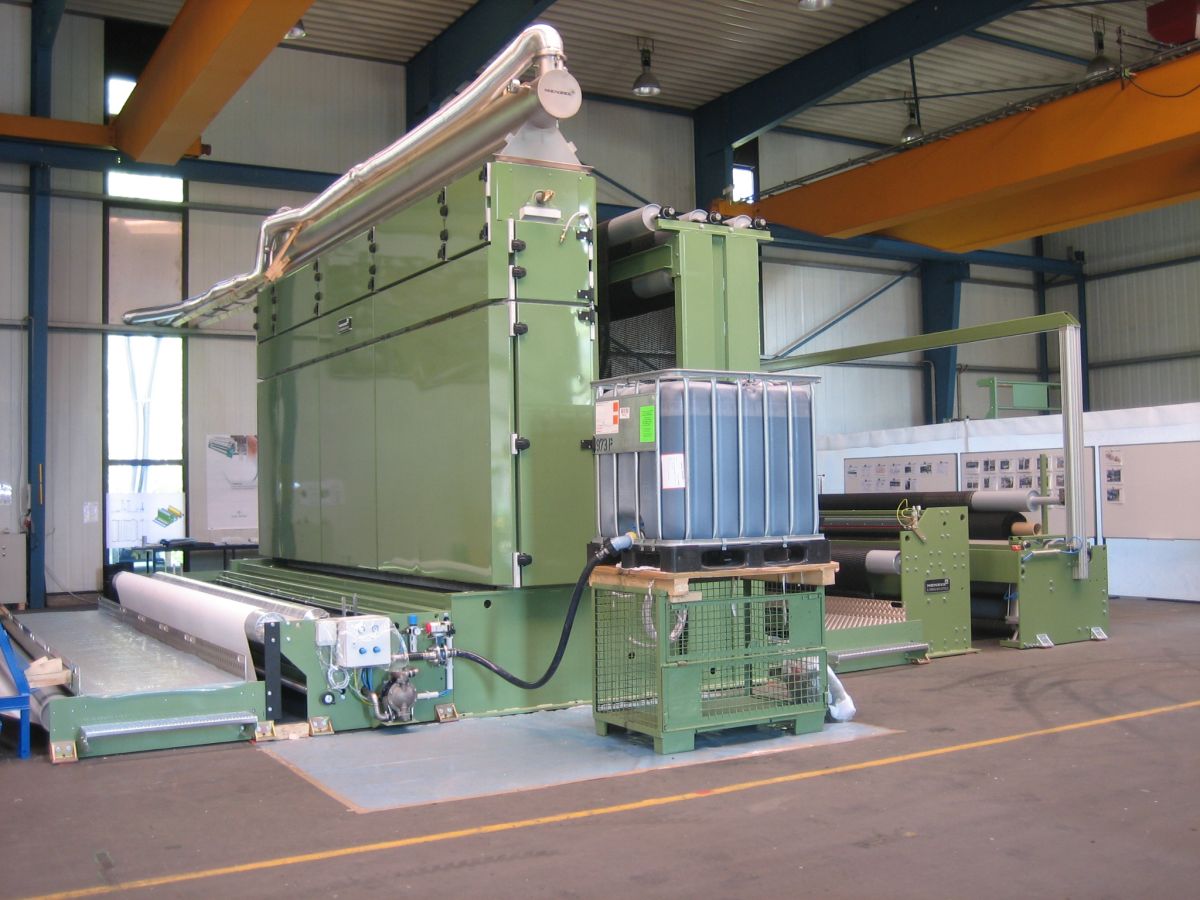

| Trocknen mit Infrarot-TrocknernOberfläche | – | – | – | – | – |
| Drehen (eigene Fertigung)Zerspanung | – | – | – | – | – |
| Fräsen (eigene Fertigung, Trockenbearbeitung / MMS)Zerspanung | – | – | – | – | – |
| Sondermaschinenbau / Konstruktion und Fertigung kundenindividueller AnlagenEngineering | – | – | – | – | – |
| Montage und Inbetriebnahme von Anlagen (inkl. FAT)Montage | – | – | – | – | – |
42 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Beschichtungsanlage | Menzel | – | Warenbreiten bis 5.600 mm, auch als Kombianlagen (vertikal/horizontal) | – | Bielefeld / Schloß Holte-Stukenbrock |

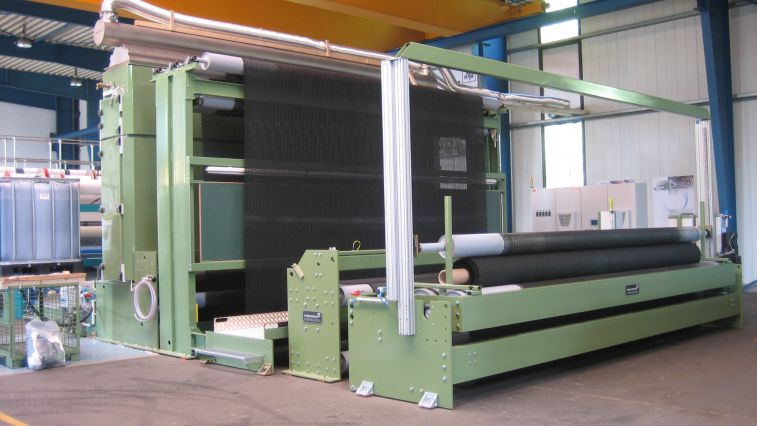

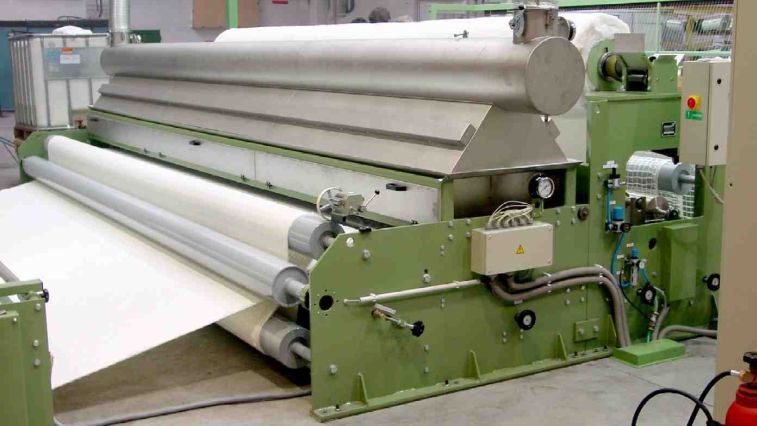

| Inline-Beschichtungsanlage | Menzel | – | bis 6.400 mm Gitterbreite | – | – |

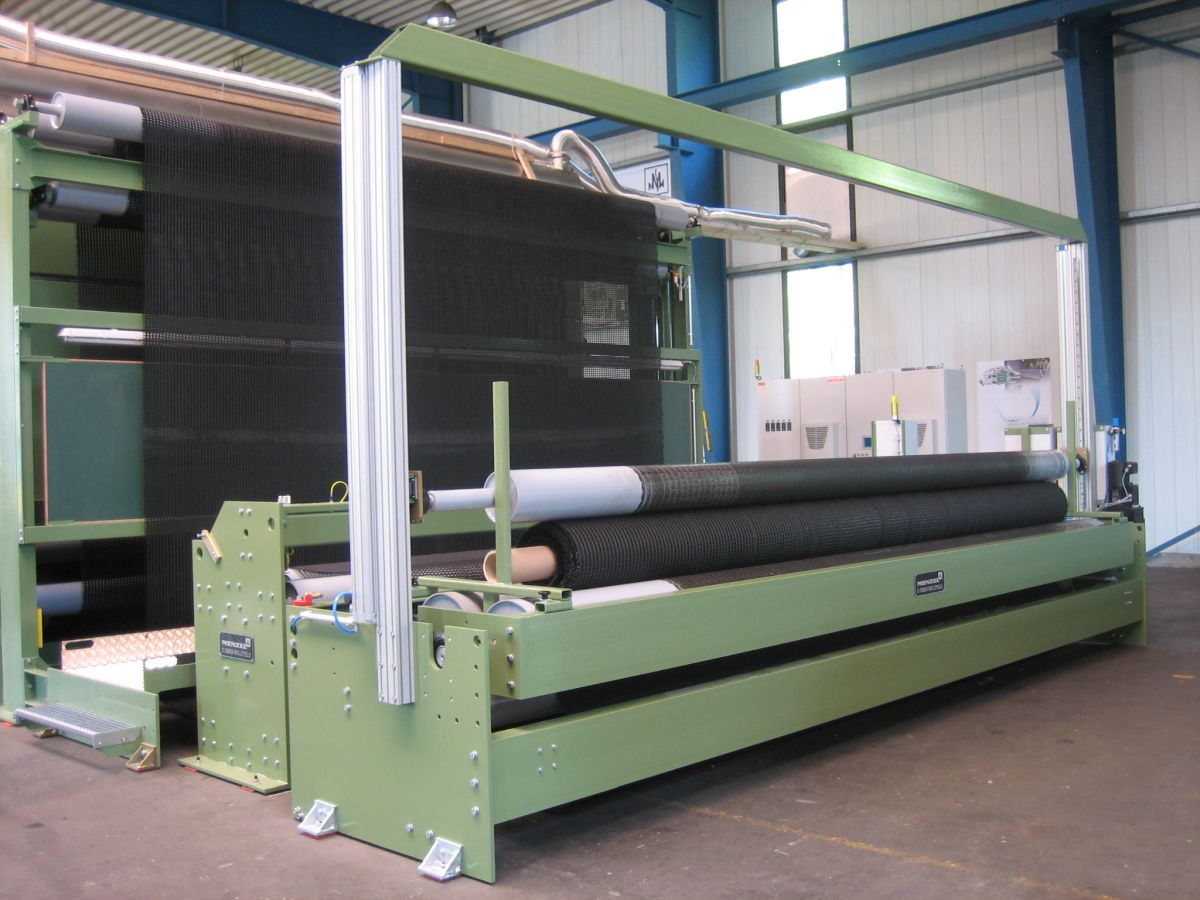

| Geotextil-Beschichtungsanlage | Menzel | – | bis 6.400 mm Materialbreite | – | – |
| Airbag-Beschichtungsanlage | Menzel | – | bis 3.400 mm Gewebebreite | – | – |
| Vertikal-Beschichtungsanlage | Menzel | – | bis 5.450 mm Warenbreite | – | – |
| Membranbeschichtungsanlage | Menzel | – | Breiten bis 1.800 mm | – | – |
| Beschichtungsanlage Fußbodenbeläge | Menzel | – | Auftragsgewichte > 5.000 g/m² | – | – |
| Kaschieranlage (Walzenkaschierung) | Menzel | – | – | – | – |
| Bandkalander | Menzel Bandkalander | – | Heizwalze Ø 800 mm (Kontaktlänge 1.850 mm) oder Ø 1.200 mm (Kontaktlänge 2.820 mm) | – | – |
| Waschmaschine | Menzel | – | 40 mm bis 5.600 mm Warenbreite | – | – |

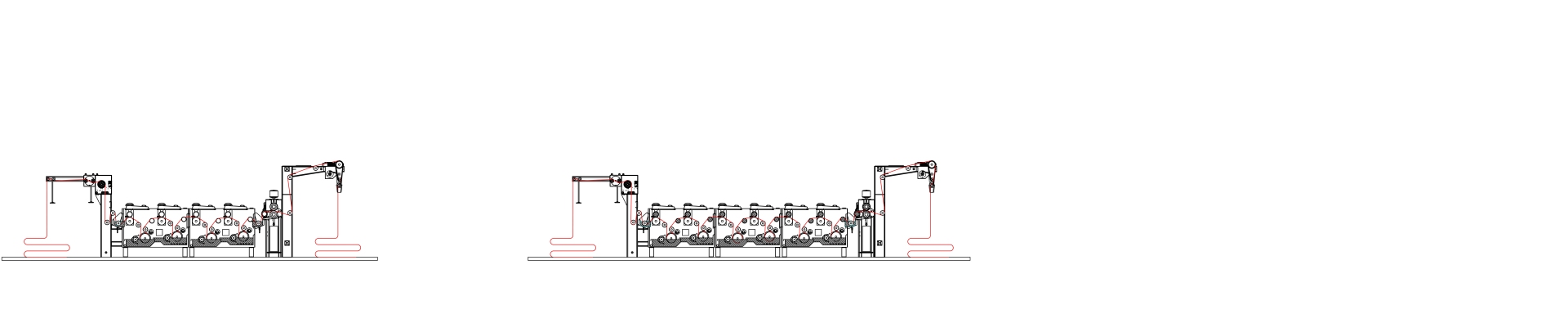

| Kleinpartien-Waschanlage | Menzel COMPACTFLOW | – | auf 2 m Länge, 2 Siebtrommelaggregate | – | – |

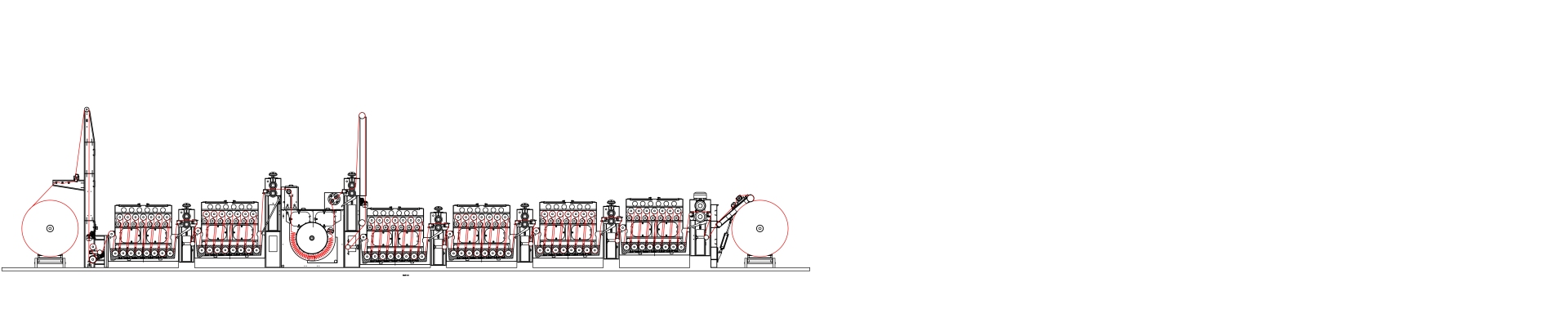

| Waschmaschine Drucknachwäsche | Menzel OPTIWASH | – | – | – | – |
| Kombinationswaschanlage | Menzel | – | – | – | – |
| Wirkwarenwaschanlage | Menzel OPTISPLASH / OPTIDWELL | – | – | – | – |
| Bleichanlage (diskontinuierlich) | Menzel Pad Roll | – | – | – | – |
| Kontinuierliche Bleichanlage | Menzel OPTIBLEACH M | – | Max. Walzenbreite 3.600 mm, Leitwalzen-Ø 200 mm, bis 70 m/min, Wareninhalt Dämpfer 70 m | – | – |
| Hochflottenapplikator | Menzel OPTIMAX | – | – | – | – |
| Kombi-Dämpfer | Menzel OPTISTEAM | – | Wareninhalt 70 m, Ablagerost 6 m | – | – |
| Mercerisiermaschine | Menzel | – | – | – | – |
| Färbemaschine | Menzel | – | – | – | – |

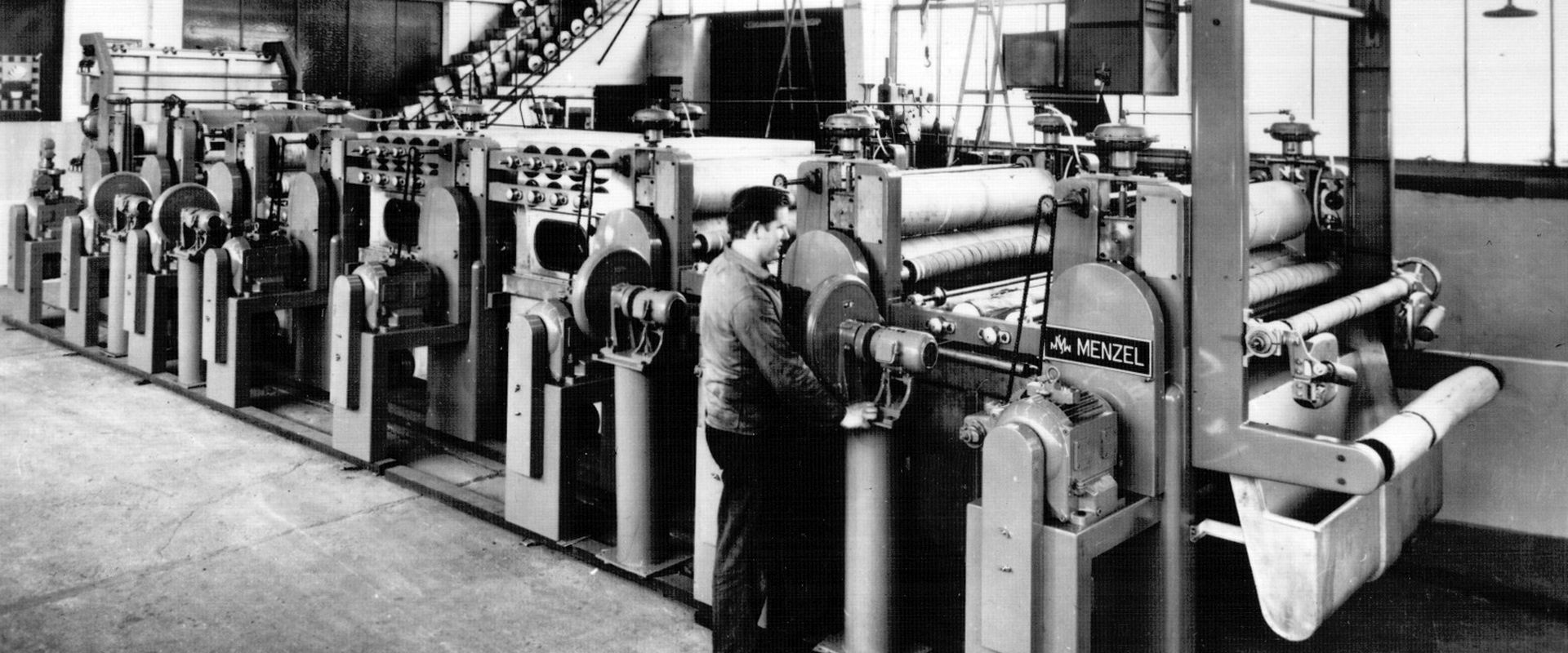

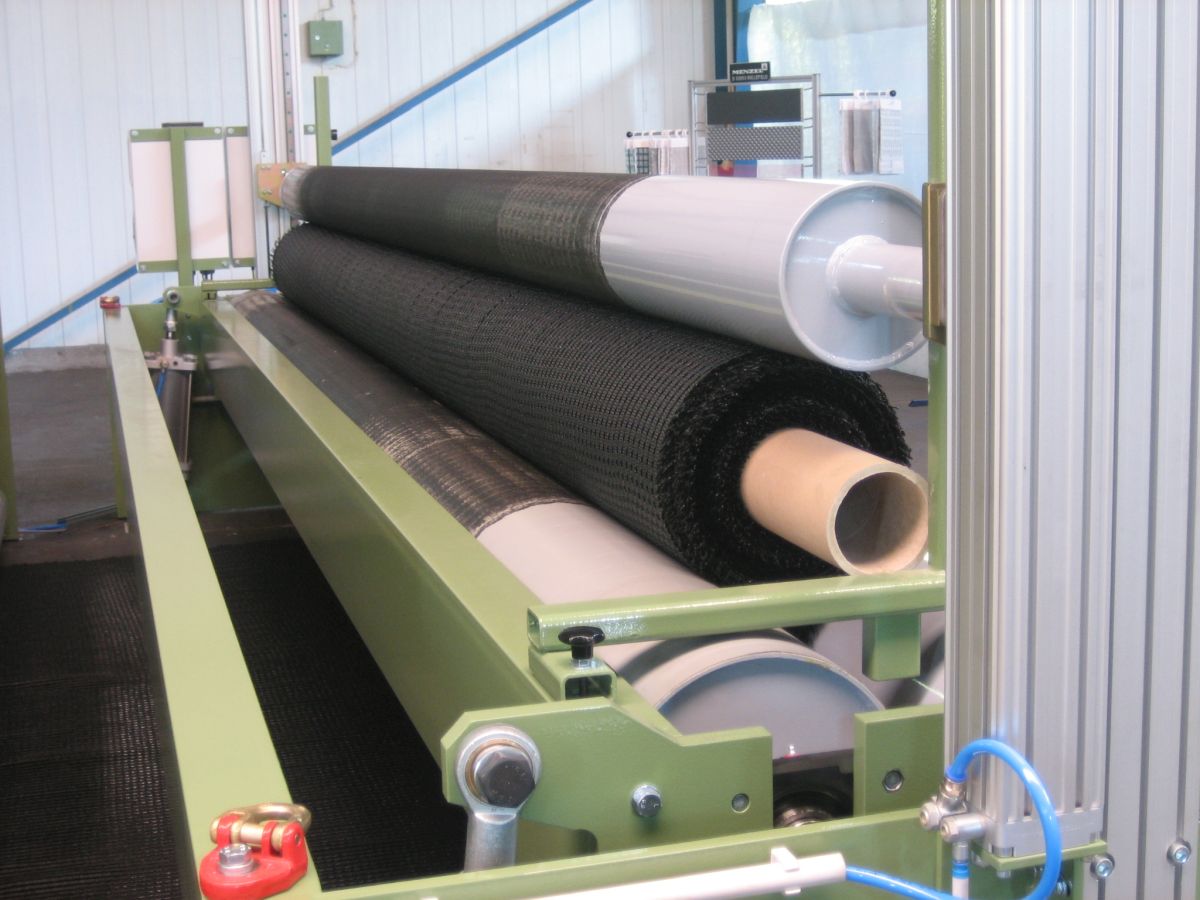

| Wickelmaschine | Menzel | – | – | – | – |

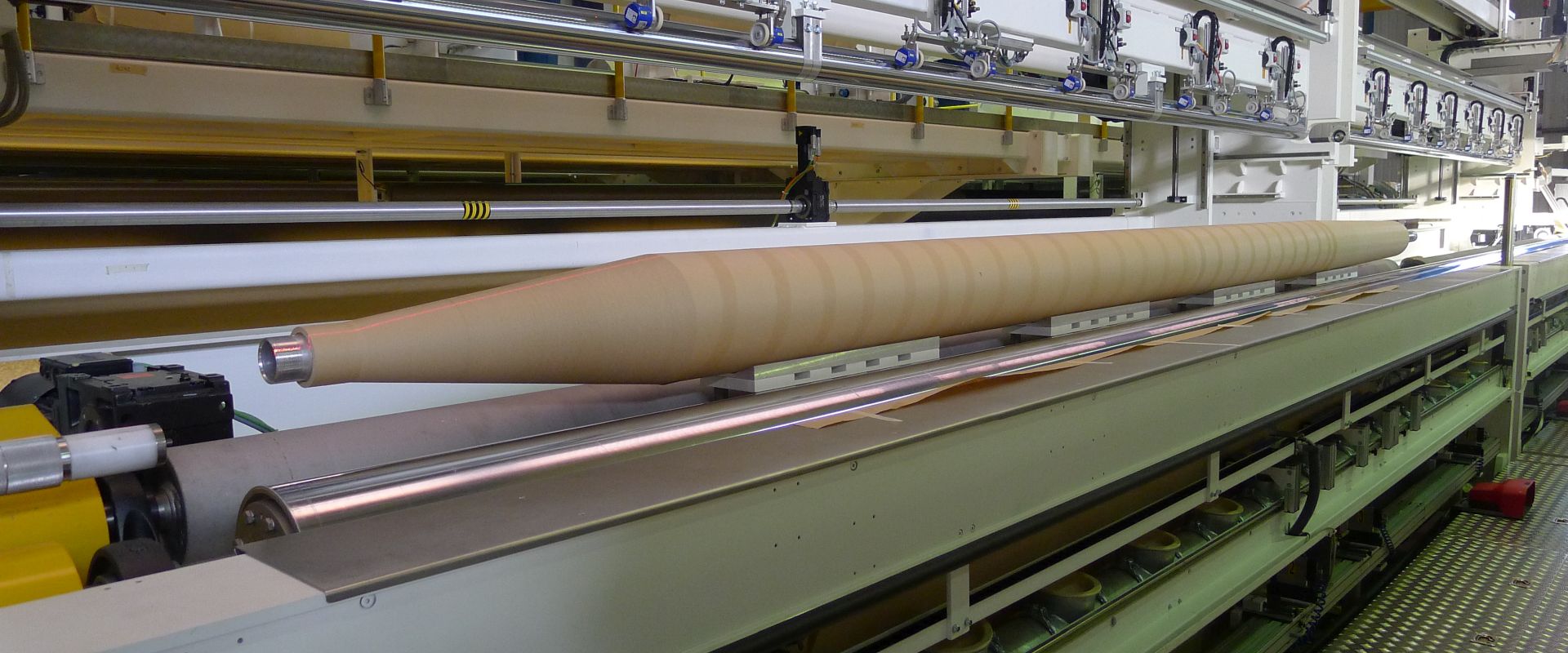

| Bushing Wickelmaschine | Menzel | – | – | – | – |
| Warenspeicher (Walzenspeicher/Spindelspeicher) | Menzel | – | bis 6.400 mm Breite | – | – |
| Warenspeicher (Kettenspeicher) | Menzel | – | für Tiefziehfolien bis 3 mm Folienstärke; Aluminiumbänder mit 300 m Wareninhalt | – | – |
| Muldenspeicher (Edelstahl) | Menzel | – | Walzenbreite 3.400 mm | – | – |

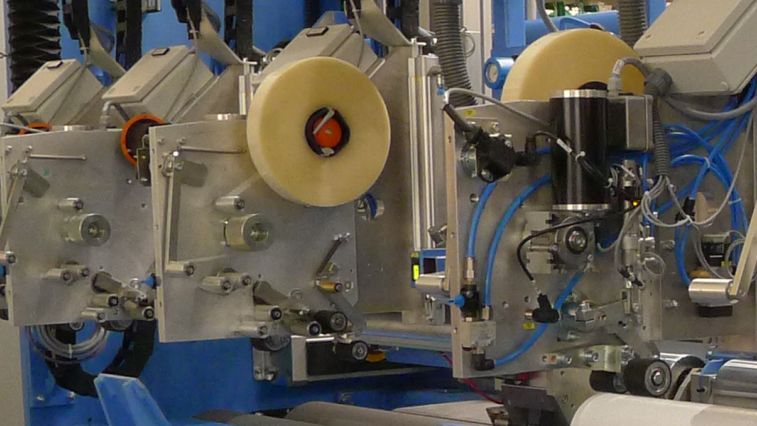

| Banderoliereinrichtung | Menzel | – | – | – | – |

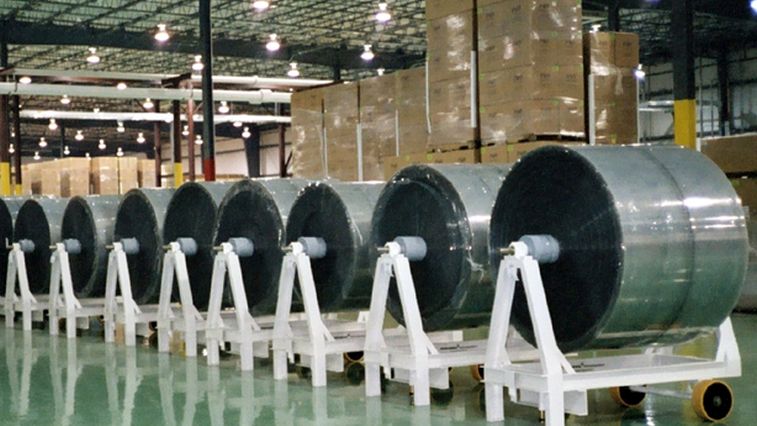

| Kaulenwagen / Dockenböcke | Menzel | – | – | – | – |

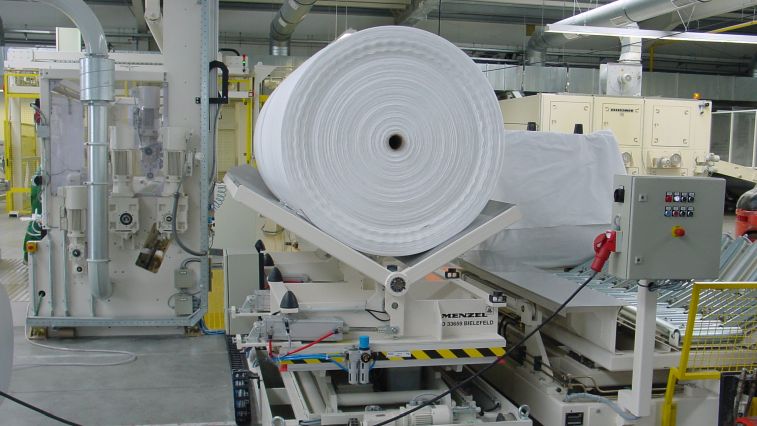

| Rollenkipper | Menzel | – | – | – | – |
| Rollenlader | Menzel | – | Rollendurchmesser bis 2,5 m | – | – |

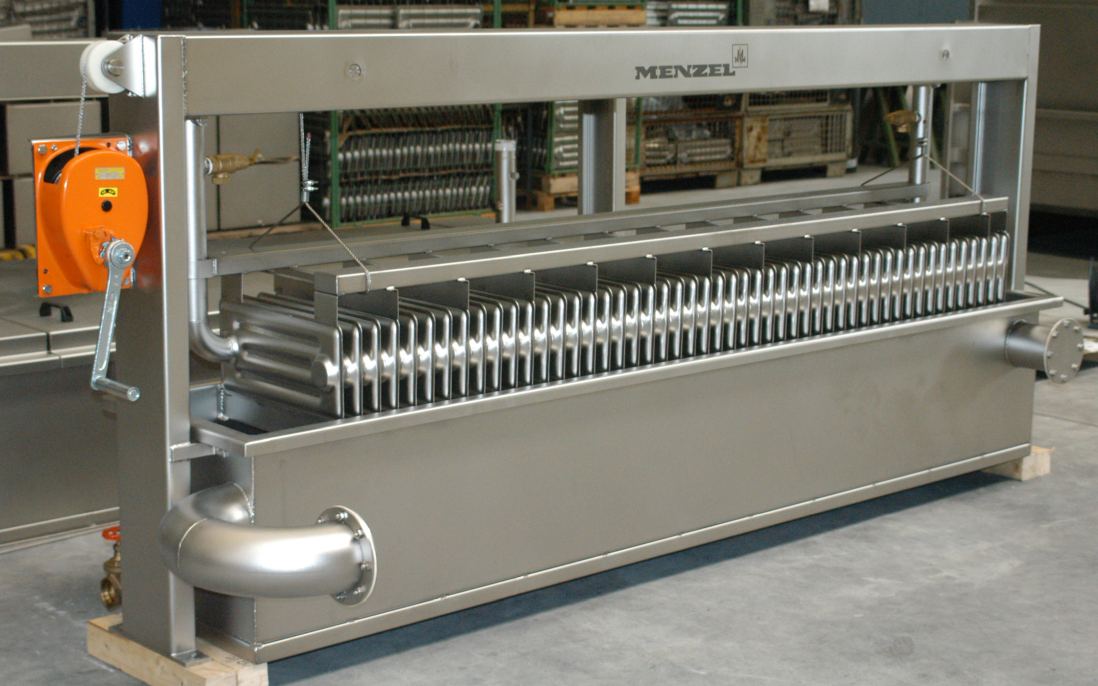

| Wärmetauscher (ENERGYSAVE) | Menzel ENERGYSAVE | – | bis zu 75 % Einsparung an Heizenergie | – | – |
| Wickelwellenzieheinrichtung | Menzel | – | – | – | – |
| Hydraulischer Hebelroller | Menzel | – | – | – | – |
| Stretchmaschine zur Rollenverpackung | Menzel | – | – | – | – |
| Verweilkammer (Thermoreaktionskammer) | Menzel | – | – | – | – |
| Breitstreckwalze | Menzel BSW | – | – | – | – |
| Schnurbreithalter | Menzel SBH | – | – | – | – |
| Lattenbreithalter | Menzel | – | – | – | – |
| Changierwalze | Menzel | – | – | – | – |
| Bahnwendeeinrichtung | Menzel | – | – | – | – |
| Drehmaschine (interner Maschinenpark, impliziert) | – | – | – | – | Bielefeld / Schloß Holte-Stukenbrock |
| Fräsmaschine (interner Maschinenpark, impliziert) | – | – | – | – | Bielefeld / Schloß Holte-Stukenbrock |
| Photovoltaikanlage | – | 1 | – | 2011 | Werk Brackwede |
Zusatzleistungen
Qualität
Jede Anlage wird vor Auslieferung im Werk komplett montiert und unter produktionsähnlichen Bedingungen getestet; gemeinsam mit dem Kunden erfolgt die Werksabnahme (FAT). Nach Inbetriebnahme vor Ort schließen sich Sicherheitstest, Probelauf mit dem Produkt und vollständige Dokumentation an.
| Nachweis | Bielefeld |
|---|---|
| Werksabnahme (FAT) vor Auslieferung | |
| Endabnahme mit Sicherheitstest und Probelauf |
Historie
- 1925
Gründung des Familienunternehmens (Qualität seit 1925)
- 2011
Errichtung einer Photovoltaikanlage auf dem Werk in Brackwede mit ca. 170.000 kWh Jahresertrag
