Hersteller von Kaltfließpressteilen, Gewindestiften und Sonderschrauben mit spanender Nachbearbeitung in Balgheim
Karl Schilt GmbH + Co. KG Metallwarenfabrik
Balgheim · Hattingen · Bad DürrheimNeu auf Amplifa
Über Karl Schilt
Die Karl Schilt GmbH + Co. KG Metallwarenfabrik mit Sitz in Balgheim ist auf das Kaltfließpressen kundenspezifischer Verbindungselemente spezialisiert und gilt als Pionier in der Bearbeitung von Edelstahl Rostfrei mit dieser Technologie. Das Unternehmen fertigt spanlose Umformteile mit Toleranzen bis 10 µm, Gewindestifte der ISO 4026 bis 4029 als Press- oder Drehteil von M1,6 bis M42 sowie Sonderschrauben mit extrem kleinen Kopfdurchmessern; die spanende Nachbearbeitung erfolgt inhouse. Verarbeitet werden Stahl, Edelstahl Rostfrei, Aluminium, Messing und Kupfer; eine eigene Härterei komplettiert die Fertigungstiefe, Oberflächenveredelungen wie galvanisches Verzinken und Zinklamellenüberzüge übernimmt das Unternehmen mit qualifizierten Partnern. Täglich verlassen mehr als 500.000 Gewindestifte, Sonderschrauben und Verbindungselemente die Werke. Kunden stammen aus der Automobilindustrie, der Luft- und Raumfahrt, der Medizintechnik, der Elektroindustrie und der Baubranche. Seit 2015 umfasst die Firmengruppe Schilt zusätzlich die Alfred Ebinghaus GmbH & Co. KG in Hattingen (Zerspanung größerer Gewindestifte bis M42) und die Erich Ulrich GmbH & Co. KG in Bad Dürrheim (Kaltfließpressen bis M18).
- Standort
- Balgheim
- Verfahren
- Kaltfließpressen, Zerspanung (Nachbearbeitung von Kaltfließpressteilen), Gewinderollen auf Gewindewalzmaschine mit integrierter Kuppeinheit bis M16, Herstellung von Gewindestiften ISO 4026 bis ISO 4029 als Press- oder Drehteil von M1,6 bis M42, Wärmebehandlung in eigener Härterei, Galvanisch verzinken, Tempern, Dickschichtpassivieren und Versiegeln
- Werkstoffe
- Edelstahl Rostfrei, Stahl, Messing, Aluminium, Kupfer, Messing (Sonderschrauben), Kaltfließpressen, Zerspanung
- Zertifikate
- ISO 9001:2015
- Gegründet
- 1948
- Mitarbeiter
- 60
- Branchen
- Automobilindustrie, Luft- und Raumfahrt, Medizintechnik, Elektroindustrie, Baubranche
- 01
Werkzeugkonstruktion/Engineering
- 02
Kaltfließpressen
- 03
Gewinderollen
- 04
Zerspanung (Nachbearbeitung)
- 05
Wärmebehandlung (eigene Härterei)
- 06
Oberflächenveredelung (mit Partnern)
- 07
Prüfung und Qualitätssicherung
- 08
Logistik/Lieferservice
Werkstoffe und Verfahren

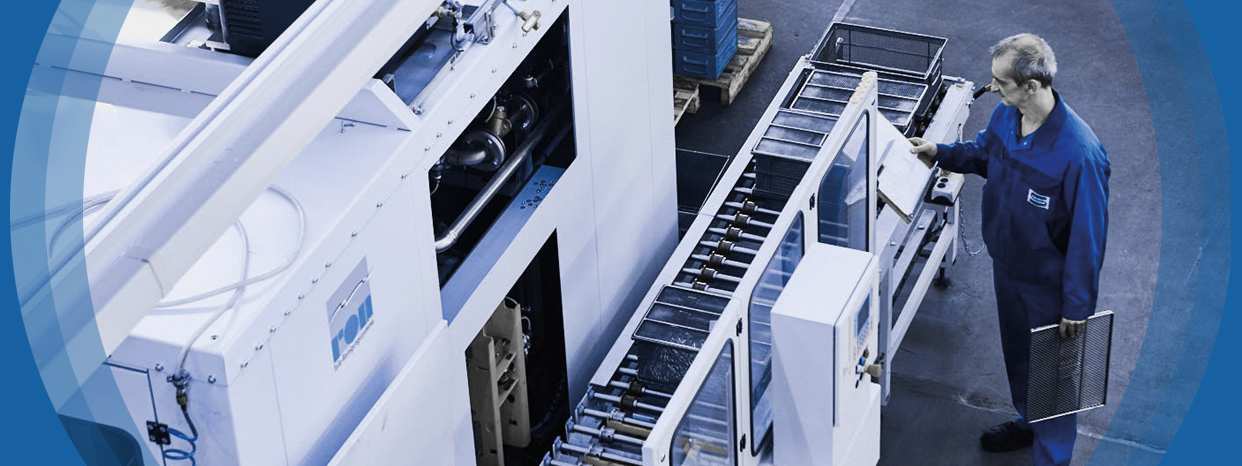

Kaltfließpressen
Spanlose Umformung von Draht 2 bis 12 mm auf 2-Matrizen-3-Schlag-, 4-Stufen- und 5-Stufenpressen mit 10 µm Toleranz.
Zerspanung
Nachbearbeitung von Kaltfließpressteilen, u. a. Gewindestifte mit Spitze, auf eigens konstruierten Anlagen.
Gewinderollen
Gewindewalzmaschine mit integrierter Kuppeinheit bis M16 für prozessoptimale Gewindefertigung.
Wärmebehandlung
Eigene Härterei seit 1969 sowie Tempern für Härtung und Entspöden.
Oberflächenveredelung
Galvanisch verzinken, vernickeln, Zink-Nickel, Zinklamellen (Geomet/Deltaprotekt) und Dickschichtpassivieren für Korrosionsschutz bis 720 h.
Stahl
Härteklassen 45H, 33H, 22H und Festigkeitsklassen 8.8, 10.9, 12.9, u. a. C45PbCr, Cq15, 34Cr4, 42CrMo4, 19MnB4.
Edelstahl Rostfrei
A1 bis A5 sowie 1.4301, 1.4305, 1.4401, 1.4404, 1.4567, 1.4571, 1.4578, 1.4021, 1.4303 – Kernwerkstoff des Kaltfließpressens.
Aluminium
AlMgSi und AlZnMgCu für leichte Verbindungselemente und Alu-Pins.
Messing
CuZn36 für zerspanende Sonderanwendungen.
Kupfer
Cu-OF für elektrisch leitfähige Verbindungselemente.
Standorte der Firmengruppe
Balgheim
DEHauptsitz, Produktion und Härterei
- Losgröße
- Großserie und Kleinserien nach Zeichnung
- Werkstoffe
- Stahl, Edelstahl Rostfrei, Aluminium, Messing, Kupfer
- Kaltfließpressen (2-Matrizen-3-Schlag, 4-Stufen, 5-Stufen bis Ø 12 mm)
- Gewindewalzmaschine mit integrierter Kuppeinheit bis M16
- Schaltteller-Maschinen
- Eigene Härterei
- Spanende Nachbearbeitung
Hattingen
DEAlfred Ebinghaus GmbH & Co. KG – Zerspanung größerer Gewindestifte und Normteilelager
- Stückgewicht / Größe
- Gewindestifte bis M42
- Werkstoffe
- Stahl, Edelstahl Rostfrei
- Zerspanungsanlagen
- Lagerhaltung
Bad Dürrheim
DEErich Ulrich GmbH & Co. KG – Kaltfließpressen und Normteilelager
- Stückgewicht / Größe
- Werkstücke bis M18
- Werkstoffe
- Stahl, Edelstahl Rostfrei
- Kaltfließpressen
- Lagerhaltung
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| KaltfließpressenUmformung | 10 µm | – | – | – | – |
| Zerspanung (Nachbearbeitung von Kaltfließpressteilen)Zerspanung | – | – | – | – | Stahl, Edelstahl Rostfrei |
| Gewinderollen auf Gewindewalzmaschine mit integrierter Kuppeinheit bis M16Umformung | – | – | – | – | Stahl, Edelstahl |
| Herstellung von Gewindestiften ISO 4026 bis ISO 4029 als Press- oder Drehteil von M1,6 bis M42Umformung | – | – | – | – | Stahl, Edelstahl Rostfrei, Messing, Aluminium, Kupfer |
| Wärmebehandlung in eigener HärtereiWärmebehandlung | – | – | – | – | Stahl |
| Galvanisch verzinkenOberfläche | – | – | – | – | – |
| TempernWärmebehandlung | – | – | – | – | – |
| Dickschichtpassivieren und VersiegelnOberfläche | – | – | – | – | – |
| VernickelnOberfläche | – | – | – | – | – |
| Zinklamellenüberzüge (Geomet, Deltaprotekt)Oberfläche | – | – | – | – | – |
| Zink-Nickel BeschichtungOberfläche | – | – | – | – | – |
| Werkzeugkonstruktion / EntwicklungspartnerEngineering | – | – | – | – | – |
| Prüfverfahren: Luftmessgerät, opto-elektronische Qualitätssicherung, optische Messeinrichtung fürPrüfung | – | – | – | – | – |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Kaltfließpresse (5-Stufen, bis Durchmesser 12 mm) | – | – | – | 2008 | Balgheim |
| Gewindewalzmaschine mit integrierter Kuppeinheit bis M16 | – | – | – | 2009 | Balgheim |
| Schaltteller-Maschinen (Drahtverarbeitung) | – | – | – | 1974 | – |
| Stangenautomaten (Historische Mutterproduktion) | – | – | – | 1948 | Spaichingen |
| Kaltfließpressen (2-Matrizen 3-Schlag Pressen, 4-Stufen Pressen) | – | – | Drahtdurchmesser 2 bis 12 mm | – | Balgheim |
| Härterei | – | – | – | 1969 | Balgheim |
| Optische Messeinrichtung für Kopfteile | – | – | – | 2009 | Balgheim |
| Luftmessgerät (berührungslos) | – | – | – | – | – |
| Opto-elektronische Qualitätssicherung mit mehreren Kameras | – | – | – | – | – |
Zusatzleistungen
Qualität

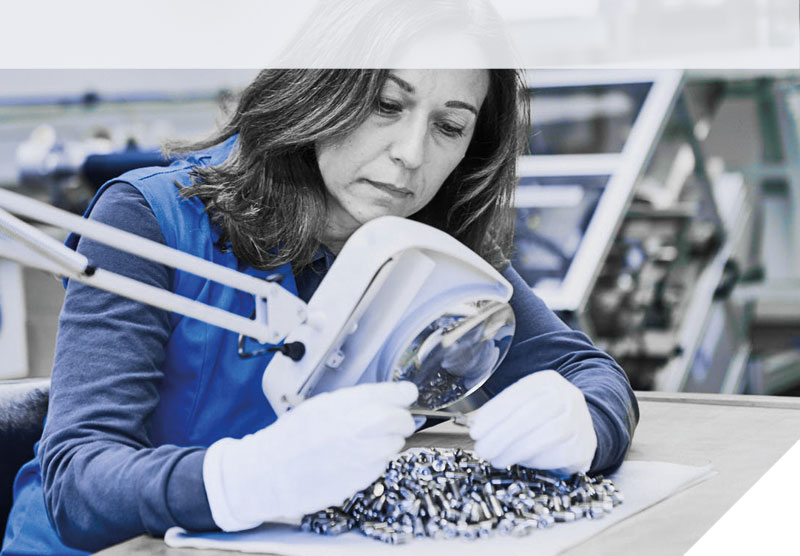

Das Qualitätsmanagement beginnt beim Materialeinkauf und zieht sich lückenlos dokumentiert durch die gesamte Prozesskette bis zur Auslieferung. In der Fertigung kommen ein berührungsloses Luftmessgerät sowie eine opto-elektronische Qualitätssicherung mit mehreren Kameras zum Einsatz; Erstmusterprüfberichte, IMDS-Einträge und Werksprüfzeugnisse nach DIN EN 10204 sind Standard.
| Nachweis | Balgheim | Hattingen | Bad Dürrheim |
|---|---|---|---|
| ISO 9001:2015 |
Firmengeschichte
- 1948
Firmengründung durch Karl Schilt sen. in Spaichingen; Produktion von Muttern auf Stangenautomaten
- 1962
Umstellung der Produktion auf Gewindestifte
- 1967
Herstellung von Gewindestiften aus Edelstahl Rostfrei
- 1968
Start der Produktion von Sechskant-Stiftschlüsseln
- 1969
Umzug nach Balgheim; Inbetriebnahme einer eigenen Härterei sowie der ersten Kaltfließpresse zur spanlosen Fertigung
- 1974
Fertigung vom Draht auf Schaltteller-Maschinen
- 1984
Beginn der spanlosen Produktion auf Kaltfließpressen
- 1998
Zertifizierung nach DIN EN ISO 9001
- 2000
Tod von Karl Schilt jun.; Jürgen Aicher führt den Familienbetrieb weiter
- 2006
Erweiterung der Produktionsfläche auf über 3000 qm
- 2008
Einführung einer 5-Stufen Kaltfließpresse bis Durchmesser 12 mm
- 2009
Gewindewalzmaschine mit integrierter Kuppeinheit bis M16; Inbetriebnahme einer optischen Messeinrichtung für Kopfteile
- 2014
Gerlind Schilt geht nach 52 Jahren in den Ruhestand
- 2015
Zusammenschluss der Firmen Ulrich, Ebinghaus und Schilt zur Firmengruppe Schilt
- 2017
Erster gemeinsamer Messeauftritt der Firmengruppe auf der Fastener Fair Stuttgart
- 2020
Investment in neue Prüf- und Fertigungstechnik
- 2021
Geplanter Neubau mit ca. 2300 qm Produktions-/Lagerfläche
- 2022
Dirk Aicher seit Februar Teil der Geschäftsführung
- 2023
75-jähriges Firmenbestehen gefeiert
