Industrieller 3D-Druck-Dienstleister für FDM, SLA und SLS mit Serienfertigung, Nachbearbeitung und Dokumentation.
KAST Digital Manufacturing
Böttingen (Panoramastraße 42) · Landkreis Tuttlingen, Baden-WürttembergNeu auf Amplifa
Industrieller 3D-Druck mit Qualitätsanspruch
KAST Digital Manufacturing ist ein 3D-Druck-Dienstleister in Böttingen, wenige Kilometer von Tuttlingen entfernt. Das Unternehmen fertigt Kunststoffbauteile in den Verfahren FDM (Schmelzschichtverfahren mit beheiztem Bauraum), SLA (Stereolithografie/DLP) und SLS (selektives Lasersintern). Das Spektrum reicht von Standard- und technischen Werkstoffen wie PLA, PETG-ESD, ASA, PA6-CF und PA12 über elastomere TPU bis zu Hochleistungskunststoffen wie PEEK, PEEK-CF, PPS-CF und ULTEM 9085/1010 im Hochtemperatur-FDM mit Dauergebrauchstemperaturen bis 250 °C. Neben dem Druck umfasst die Wertschöpfung Beratung zur Additive-Eignung, Konstruktion und DfAM, 3D-Scan und Reverse Engineering, Nachbearbeitung (Glasperlstrahlen, Gleitschleifen, Färben, Lackieren nach RAL, Gewindeeinsätze, spanende Nacharbeit von Passflächen) sowie Montage verpackungsfertiger Baugruppen mit neutralem Versand. Für Wiederholteile wird additive Serienfertigung ohne Werkzeug mit eingefrorenen Parametern, Rahmenaufträgen und Abrufkontingent angeboten. Die Menschen hinter KAST bringen Erfahrung seit 2003 in hochregulierten Umfeldern (Medizintechnik, Wehrtechnik) und seit 2020 in der industriellen additiven Serienfertigung komplexer Bauteile mit.
- Standort
- Böttingen
- Verfahren
- FDM-3D-Druck (Schmelzschichtverfahren), Hochtemperatur-FDM, SLA-3D-Druck (Stereolithografie), SLS-3D-Druck (Selektives Lasersintern), Glasperlstrahlen, Gleitschleifen, Färben/Einfärben (Tauchverfahren, z. B. RAL 7016), Grundieren und Lackieren nach RAL
- Werkstoffe
- PLA, PETG, PETG-ESD, ABS, ASA, PP, PP-CF, PC
- Zertifikate
- Sichtprüfung je Auftrag, Chargen- und Anlagenrückverfolgung, Maßprotokoll (auf Wunsch), Erstmusterprüfbericht (auf Anforderung), ISO 9001 zertifiziert
- Branchen
- Medizintechnik, Wehrtechnik, Luftfahrt-Interieur, Bahntechnik, Robotik und Drohnen, Elektronikfertigung (ESD)
- 01
Anfrage mit STEP/STL/3MF/IGES und Zeichnung
- 02
Bewertung von Machbarkeit, Wandstärken und Aufbaurichtung, Verfahrensempfehlung
- 03
Angebot in der Regel innerhalb eines Werktages
- 04
3D-Druck in FDM, SLA oder SLS mit freigegebenen Parametern
- 05
Nachbearbeitung: Strahlen, Gleitschleifen, Färben, Lackieren, Gewindeeinsätze,
- 06
Prüfung und Dokumentation: Sichtprüfung, Maßprotokoll, Erstmusterprüfbericht,
- 07
Montage und neutraler Versand auf Wunsch
Werkstoffe und Verfahren

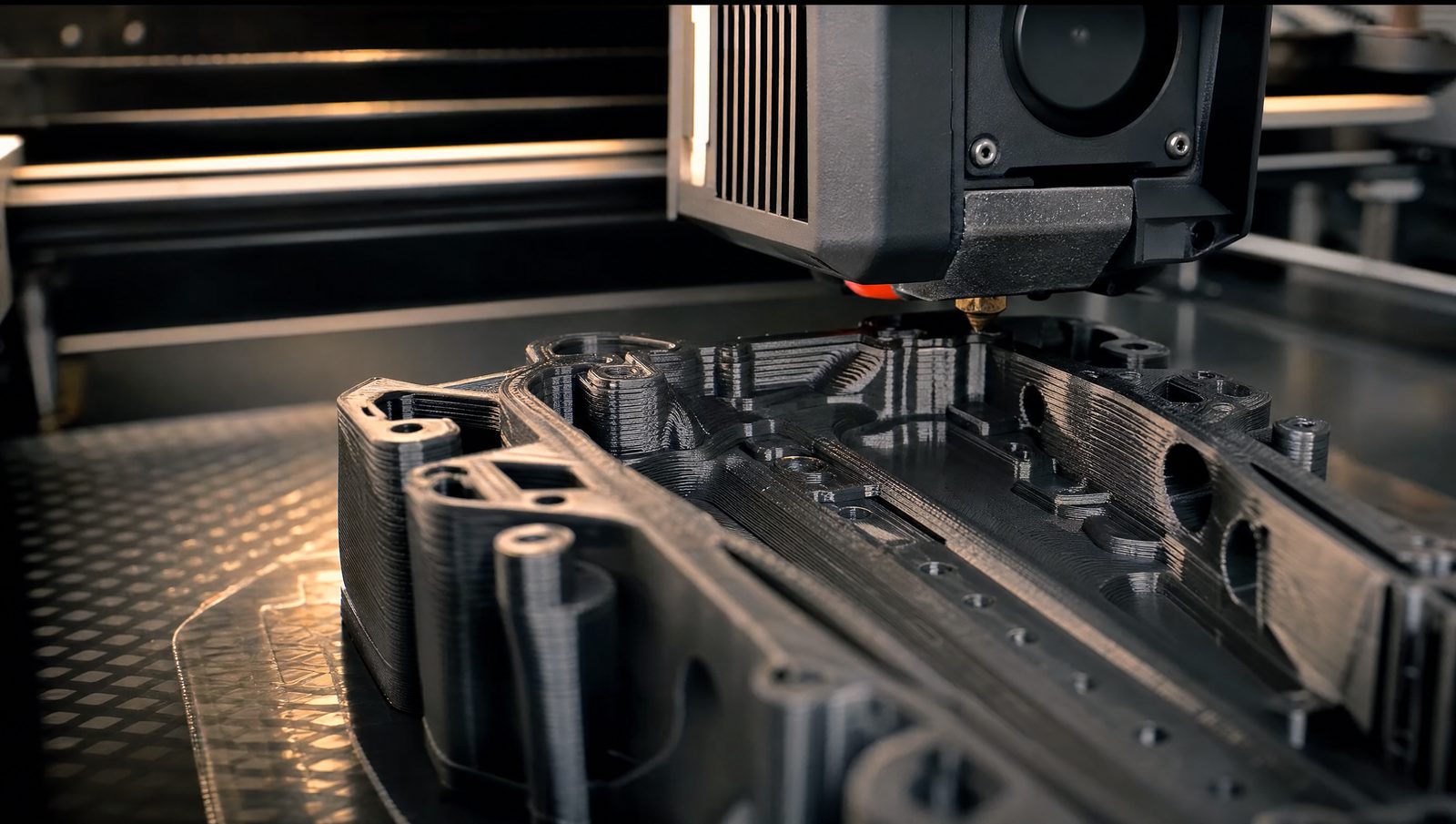

FDM-3D-Druck (Schmelzschichtverfahren)
Robuste Bauteile und Großbauteile bis 400 × 355 × 400 mm aus Standard-, technischen und Hochleistungskunststoffen.

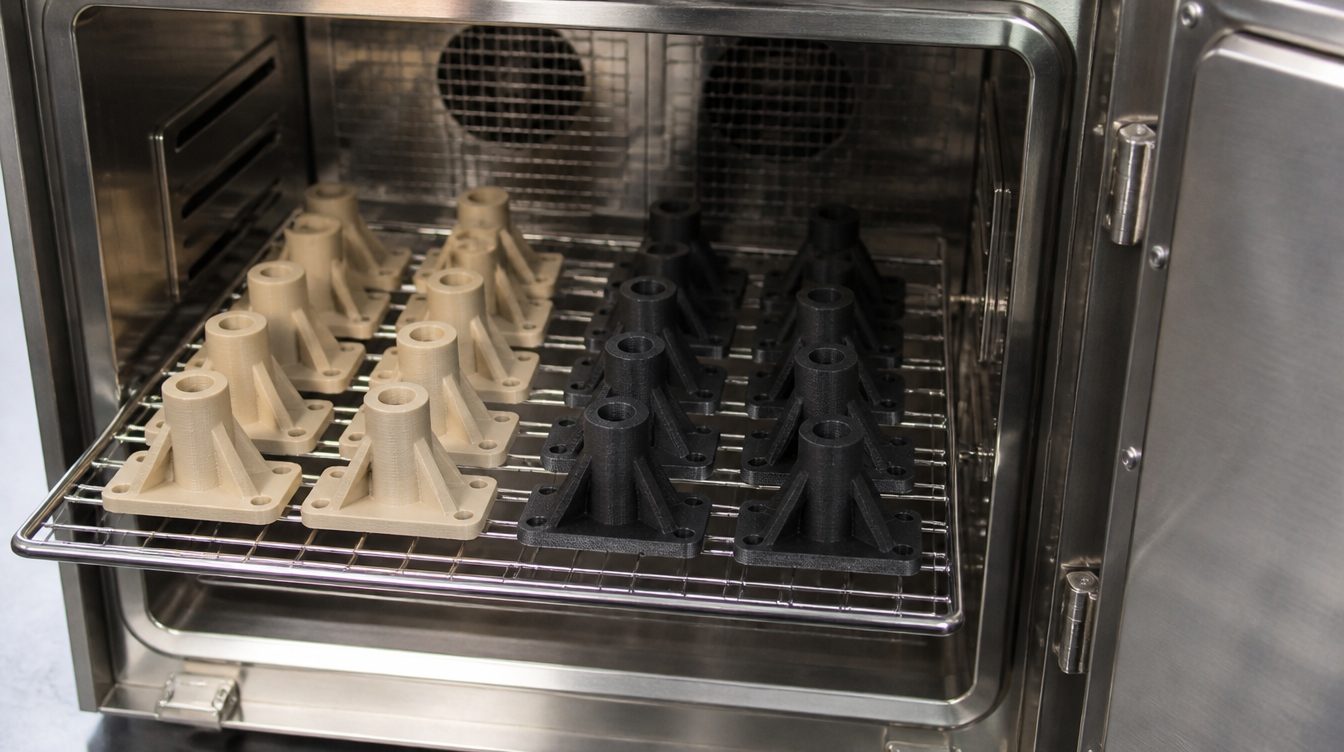

Hochtemperatur-FDM
Verarbeitung von PEEK, PEEK-CF, ULTEM 9085/1010 und PPS-CF im beheizten Bauraum (350 × 350 × 450 mm) mit Dauergebrauch bis 250 °C.

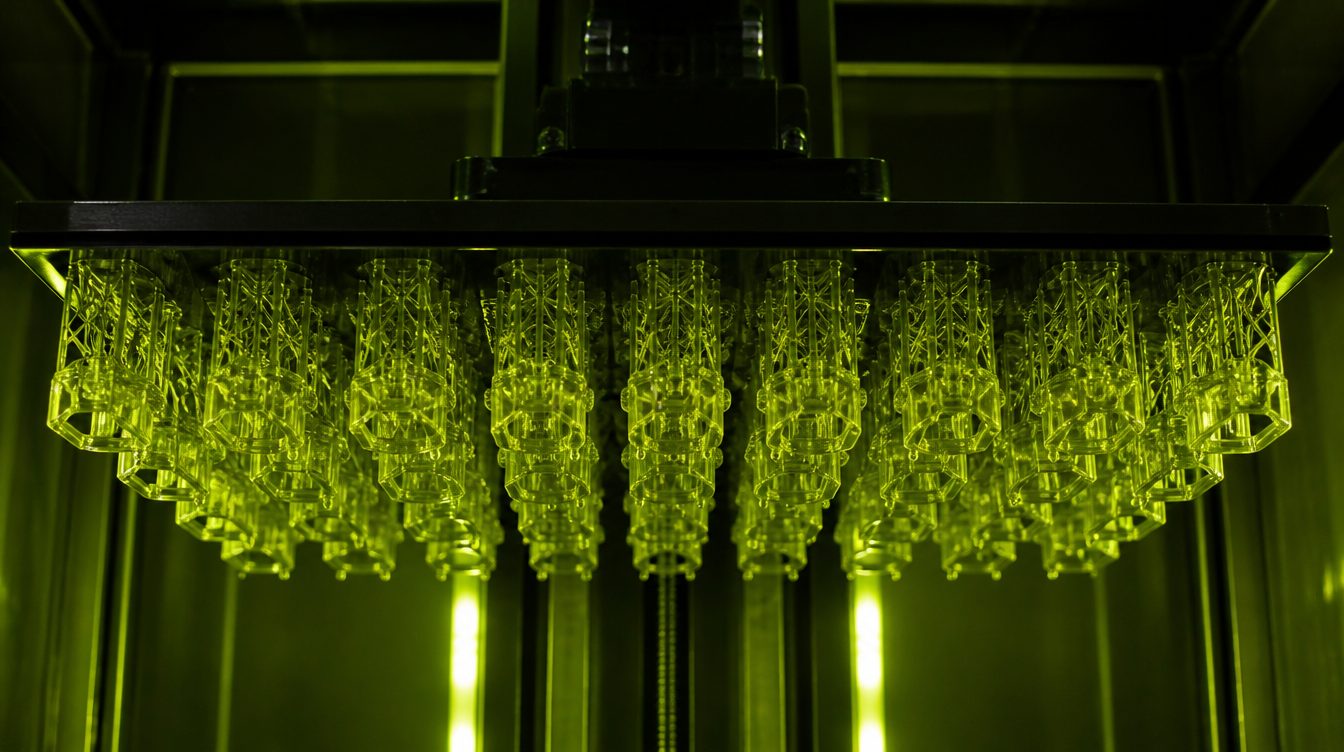

SLA-3D-Druck (Stereolithografie/DLP)
Feinste Details und glatte Oberflächen mit Schichten ab 0,025 mm für Sichtmodelle, Urmodelle und transparente Teile.

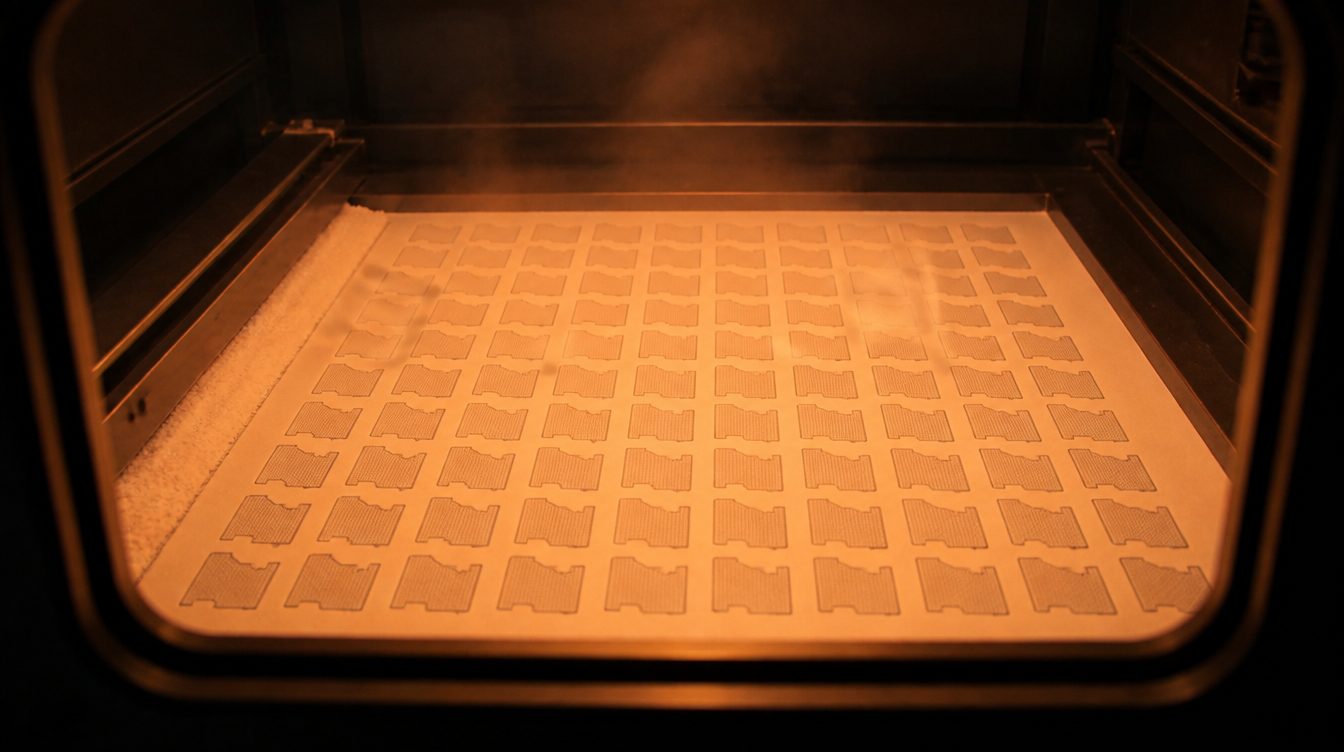

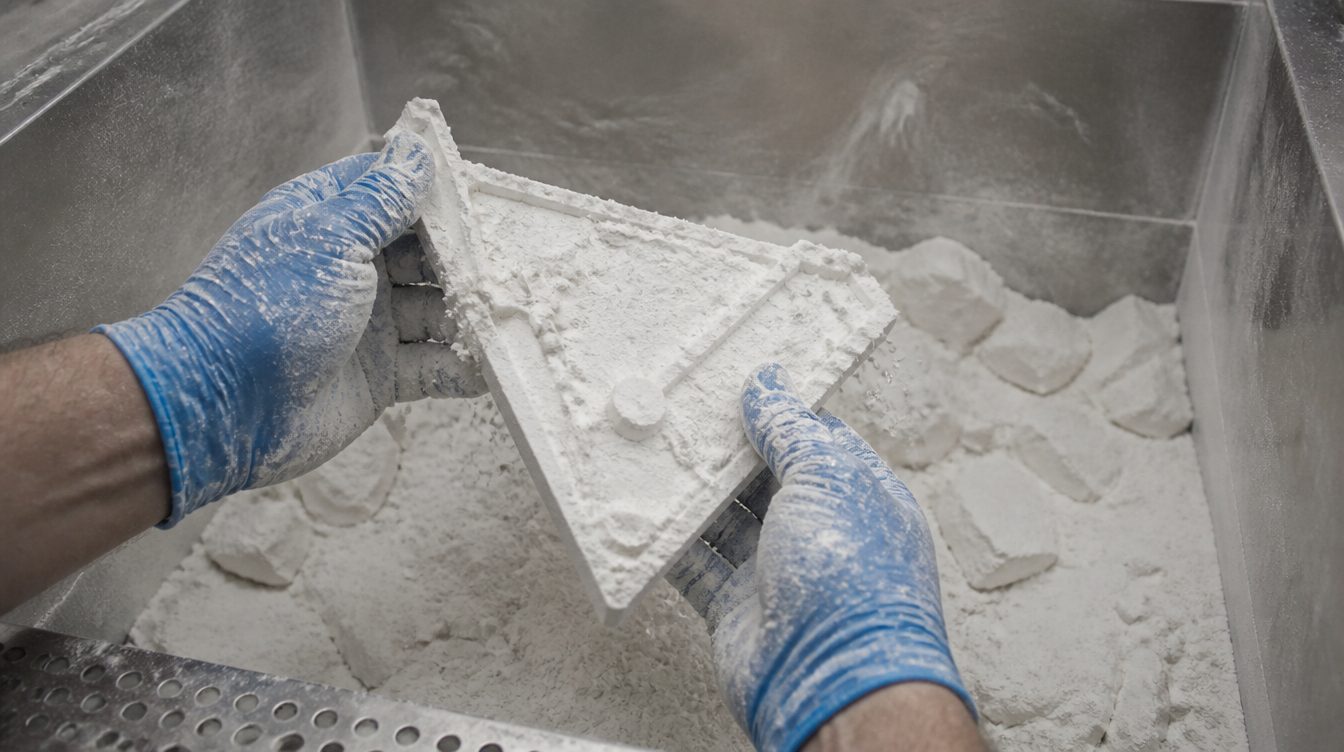

SLS-3D-Druck (selektives Lasersintern)
Isotrope, dauerbelastbare Funktionsteile und Serien aus PA12, PA11, PA12-GF und TPU ohne Stützstrukturen.
PEEK-CF
Carbonfaserverstärkt mit metallnaher Steifigkeit für Hochtemperaturvorrichtungen und Metallersatz.
ULTEM 9085
Flammhemmend mit geringer Rauchgasentwicklung, ausgelegt für Luftfahrt-Interieur und Bahntechnik.
PETG-ESD
Ableitfähig (10⁴–10⁷ Ω) für ESD-geschützte Lagerungstrays, Vorrichtungen und Prüfadapter in der Elektronikfertigung.
PA12 (SLS)
Isotroper Allrounder für Serien- und Funktionsteile ohne Werkzeug.
Lackieren nach RAL
Grundieren und Lackieren der gedruckten Teile in definierten RAL-Tönen.
3D-Scan & Reverse Engineering
Altteil-Digitalisierung mit Flächenrückführung zum druckbaren CAD-Modell.
Standorte
Böttingen
DEFertigung und Verwaltung
- Stückgewicht / Größe
- Bauteile bis max. 660 × 365 × 550 mm (SLS)
- Losgröße
- Prototyp bis Klein-/Mittelserie, Rahmenaufträge mit Abrufkontingent
- Werkstoffe
- PLA, PETG(-ESD), ABS, ASA, PP, PC, PA6-CF, PA12-CF, ULTEM, PEEK, PA12, PA11, TPU, SLA-Harze
- FDM-3D-Drucker mit beheiztem Bauraum (400 × 355 × 400 mm)
- Hochtemperatur-FDM-Drucker (350 × 350 × 450 mm)
- SLA/DLP-3D-Drucker (300 × 160 × 300 mm)
- SLS-Lasersinteranlage (660 × 365 × 550 mm)

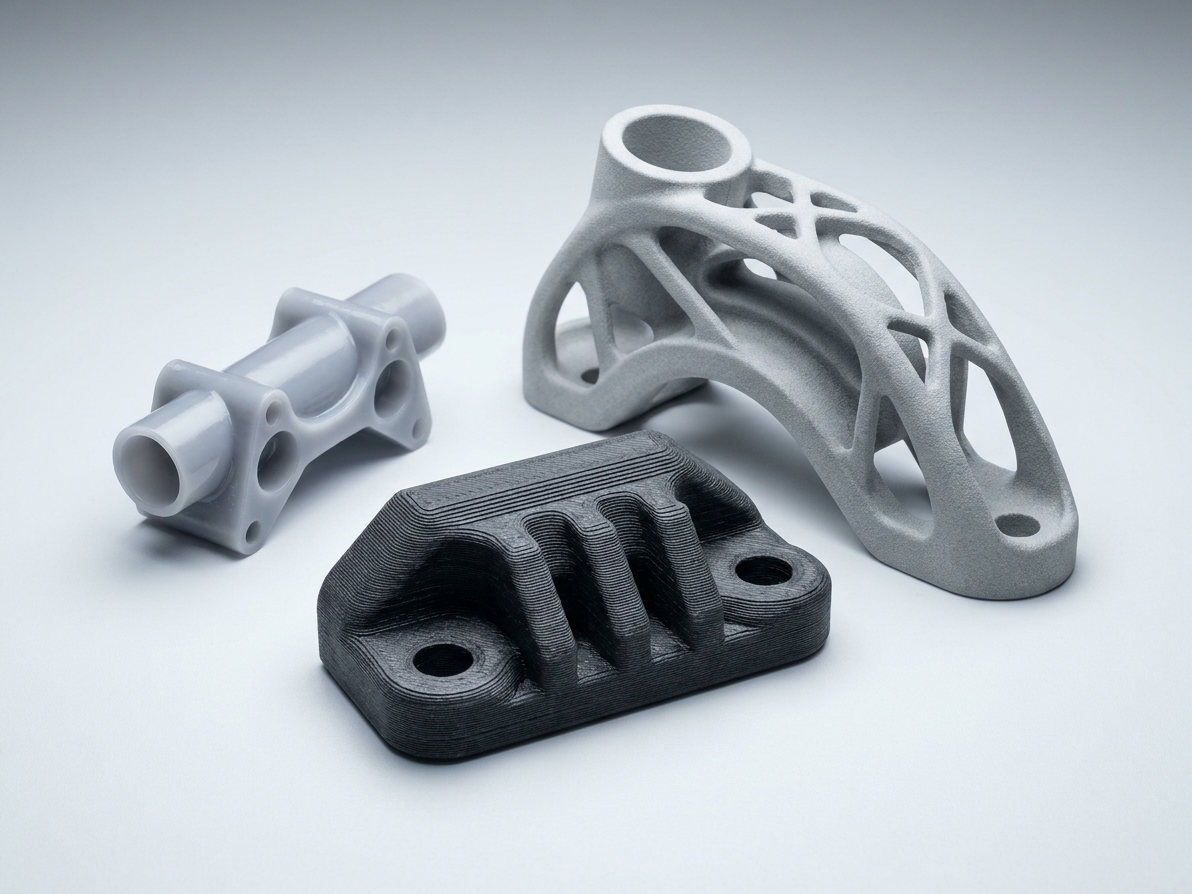

Typische Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| FDM-3D-Druck (Schmelzschichtverfahren)Additiv | ± 0,5 % (min. ± 0,5 mm) · Schichtlinien sichtbar | 400 mm × 355 mm × 400 mm | – | – | PLA, PETG, PETG-ESD, ABS, ASA, PP, PC, PP-CF, PA6-GF, PA6-CF, PA12-CF, PPS-CF, ULTEM 9085, ULTEM 1010, PEEK, PEEK-CF, TPU 95A |
| Hochtemperatur-FDMAdditiv | ± 0,5 % (min. ± 0,5 mm) · Schichtlinien sichtbar | 350 mm × 350 mm × 450 mm | – | – | PEEK, PEEK-CF, ULTEM 9085, ULTEM 1010, PPS-CF |
| SLA-3D-Druck (Stereolithografie)Additiv | ± 0,3 % (min. ± 0,15 mm) · glatte Oberflächen | 300 mm × 160 mm × 300 mm | – | – | Resin Standard, Resin Tough, Resin Rigid, Resin High Temp, Resin Flexible, Resin Clear |
| SLS-3D-Druck (Selektives Lasersintern)Additiv | ± 0,3 % (min. ± 0,3 mm) · matt, leicht körnig | 660 mm × 365 mm × 550 mm | – | – | PA12, PA11, PA12-GF, TPU |
| GlasperlstrahlenOberfläche | – | – | – | – | Kunststoffe |
| GleitschleifenOberfläche | – | – | – | – | Kunststoffe |
| Färben/Einfärben (Tauchverfahren, z. B. RAL 7016)Oberfläche | – | – | – | – | Kunststoffe |
| Grundieren und Lackieren nach RALOberfläche | – | – | – | – | Kunststoffe |
| Gewindeeinsätze setzenFügen | – | – | – | – | Kunststoffe |
| Montage von Baugruppen und Normteilen/Zukaufteilen, verpackungsfertig, neutraler VersandMontage | – | – | – | – | – |
| Spanende Nachbearbeitung (Fräsen von Dicht- und Passflächen, Nacharbeiten von Passbohrungen)Zerspanung | vereinbarte Toleranzen | – | – | – | Kunststoffe (PEEK, ULTEM u. a.) |
| 3D-Scan & Reverse Engineering (Altteil-Digitalisierung, Flächenrückführung)Engineering | – | – | – | – | – |
| Konstruktion & DfAM (Neukonstruktion aus Lastenheft oder Handmuster)Engineering | – | – | – | – | – |
| Prüfung & Dokumentation (Sichtprüfung, Prüfplan, Maßprotokoll, Erstmusterprüfbericht,Prüfung | – | – | – | – | – |
| Additive Serienfertigung mit eingefrorenen Parametern, Rahmenauftrag mit AbrufkontingentAdditiv | – | – | – | – | PA12, PA11, PA12-GF, TPU, ASA, PETG, PA6-CF, PA12-CF, ULTEM, PEEK |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| FDM-3D-Drucker (beheizter Bauraum) | – | – | 400 × 355 × 400 mm | – | Böttingen |
| Hochtemperatur-FDM-3D-Drucker | – | – | 350 × 350 × 450 mm | – | Böttingen |
| SLA/DLP-3D-Drucker | – | – | 300 × 160 × 300 mm | – | Böttingen |
| SLS-Lasersinteranlage | – | – | 660 × 365 × 550 mm | – | Böttingen |
Zusatzleistungen
Qualitätssicherung
Kritische Maße, Wandstärken und Werkstoffeignung werden vor dem Druck bewertet; zu jedem Auftrag sind Materialcharge, Anlage und Parametersatz hinterlegt. Auf Wunsch liefert KAST Maßprotokoll zu gekennzeichneten Maßen, Erstmusterprüfbericht und Lieferschein mit Chargenzuordnung.
| Nachweis | Böttingen |
|---|---|
| Sichtprüfung je Auftrag | |
| Chargen- und Anlagenrückverfolgung | |
| Maßprotokoll (auf Wunsch) | |
| Erstmusterprüfbericht (auf Anforderung) | |
| ISO 9001 zertifiziert |
Historie
- 2003
Beginn der Erfahrung der Mitwirkenden in hochregulierten Umfeldern wie Medizintechnik und Wehrtechnik
- 2020
Erfahrung in industrieller additiver Serienfertigung komplexer Bauteile bei führenden Anbietern der additiven Fertigung
