Lohnfertigung für präzise planer Oberflächen: Planschleifen, Feinschleifen, Läppen, Polieren und Entgraten von Metall, Keramik und Kunststoff.
KIFFE ENGINEERING GmbH
78048 VS-Villingen (Villingen-Schwenningen)Neu auf Amplifa
Über KIFFE Planschleifen
Die KIFFE ENGINEERING GmbH ist ein Lohndienstleister für die Feinstbearbeitung planer Flächen mit Sitz in Villingen-Schwenningen. Das 1985 gegründete Familienunternehmen bearbeitet Bauteile von 1 mm bis 1500 mm Größe in Werkzeugstahl, Edelstahl, Titan, Aluminium, Hartmetall, technischen Kunststoffen, Faserverbundwerkstoffen, Keramiken, Glas und Sinterwerkstoffen. Die Prozesse umfassen Planschleifen, Doppelplanschleifen, Feinschleifen, Flachschleifen, Diskusschleifen, Planläppen bis Ø 1600 mm, Polieren bis Ra 0,02, Flachhonen, Bürstentgraten, Gleitschleifen, Bandschleifen sowie optisches Hochleistungsfräsen. Ergänzend werden Reinigung (Kohlewasserstoff, wässrig, modifizierter Alkohol), Laserbeschriftung, Nano-Dünnschicht-Konservierung, Verpackung und Transport angeboten – als Komplettbearbeitung von der Konzeption bis zum fertigen Bauteil. Mit 24 Hochleistungs-Feinschleifmaschinen von Lapmaster Wolters (Werkstücke bis Ø 650 mm) wurden in 25 Jahren über 250 Mio. Bauteile bearbeitet; Abnehmer stammen aus Maschinenbau, Automobil, Medizintechnik und Optik. Die Produktion erfolgt nach DIN EN ISO 9001:2015 und ISO 14001 auf 4.500 qm Produktionsfläche in zwei Fertigungsgebäuden.
- Standort
- VS-Villingen
- Verfahren
- Planschleifen, Doppelplanschleifen, Feinschleifen, Läppen, Planläppen, Flachschleifen, Flachhonen, Polieren
- Werkstoffe
- Werkzeugstahl, Stahl, Edelstahl, Titan, Gold, Aluminium, Magnesium, Buntmetalle
- Zertifikate
- ISO 9001:2015, ISO 14001 (Umweltmanagement), ISO 9001, ISO 14001, CAQ-System, EMPB / SPC, Laserinterferometrie
- Gegründet
- 1985
- Branchen
- Maschinenbau, Automobil / Automobilzulieferer, Medizintechnik, Optik / Präzisionsoptik
- 01
Beratung und Prozessentwicklung
- 02
Eigenfertigung von Werkzeugen
- 03
Planfräsen / optisches Hochleistungsfräsen
- 04
Planschleifen, Doppelplanschleifen, Feinschleifen, Flachschleifen,
- 05

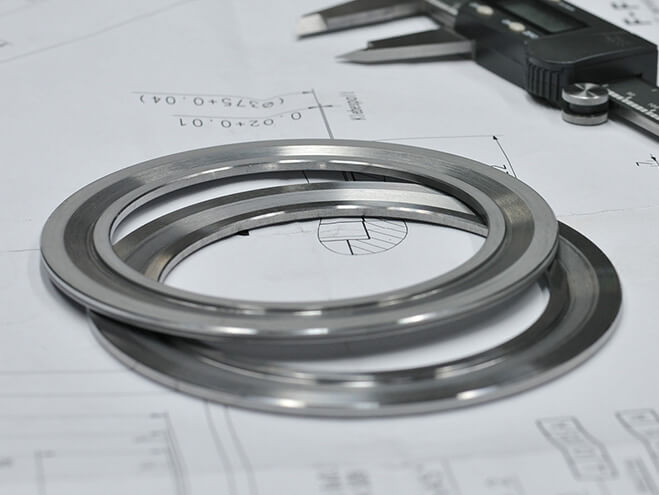

Planläppen, Polieren, Flachhonen
- 06
Bürstentgraten, Gleitschleifen, Bandschleifen
- 07
Reinigen (KW/wässrig/modifizierter Alkohol)
- 08
Messen (Ebenheit, Geometrie, Rauheit, Planparallelität, Winkel)
- 09
Laserbeschriftung, Konservierung, Verpackung, Transport
Werkstoffe & Verfahren
Stahl/Werkzeugstahl
Basiswerkstoffe für Planschleifen, Feinschleifen und Doppelplanschleifen von Präzisionsteilen.
Edelstahl
Bearbeitung von Dicht- und Funktionsflächen mit hoher Oberflächenreinheit.
Titan
Feinstbearbeitung anspruchsvoller Leichtbau- und Medizintechnikkomponenten.
Aluminium/Aluminium-Legierungen
Bearbeitung u. a. im optischen Hochleistungsfräsen mit Einkorndiamant.
Kupfer/Buntmetalle
Typische Werkstoffe für optisch reflektierende Funktionsflächen (Reflektivität über 97 %).
Hartmetall
Feinschleifen und Läppen harter Präzisionswerkstoffe.
Keramik (Aluminiumoxid, Zirkonoxid, Siliciumnitrid)
Spröde-Bearbeitung von technischen Keramiken bis Ø 650 mm im Doppelplanschleifen.
Technische Kunststoffe, Faserverbund, Kohlefaser
Planbearbeitung von Kunststoffen und Verbundwerkstoffen.
Glas, Sinterwerkstoffe, Gold, Magnesium
Weitere bearbeitete Materialgruppen des Leistungsspektrums.
Standort
VS-Villingen
DEHauptsitz, Produktion, Verwaltung
- Stückgewicht / Größe
- Bauteile von 1 mm bis 1500 mm
- Losgröße
- Einzelteile, Klein- und Großserien
- Werkstoffe
- Stahl, Werkzeugstahl, Edelstahl, Titan, Aluminium, Hartmetall, Kunststoffe, Keramik, Glas, Verbundwerkstoffe
- 24 Hochleistungs-Feinschleifmaschinen Lapmaster Wolters (bis Ø 650 mm)
- Doppelseiten-Batchbearbeitungsmaschine Lapmaster Wolters AC Microline 1500 F
- Doppelplanläppmaschine (bis Ø 1600 mm Planläppen)
- Bürstentgratmaschine im Durchlauf (bis Ø 480 mm)
- Gleitschleifmaschine, Gleitpoliermaschine, Bandschleifanlage

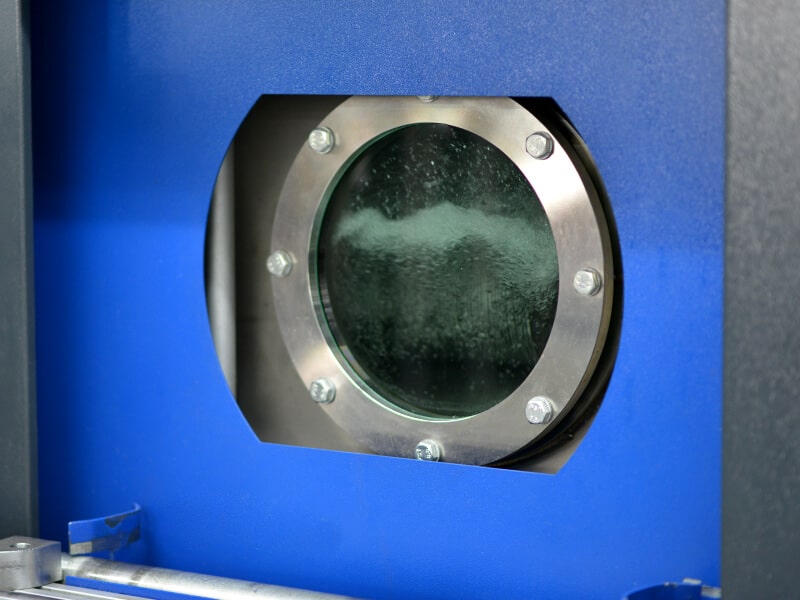

- KW-Reinigungsanlagen mit Ultraschall und Vakuum (bis Ø 600 mm), wässrige Reinigung
- Koordinatenmessmaschine Leitz/DEA GLOBAL Silver performance 05-07-05
- Laserinterferometer (Ebenheit bis Ø 600 mm)
- Tastschnittgerät Mahr Marsurf PS1 / Hommel T1000 (Auflösung 0,05 µm)
- Differenzmesstaster Heidenhain DDI460 (bis 0,1 µm)
- Konfokales Messmikroskop, Messbank Seibold + Ketterer Z1250

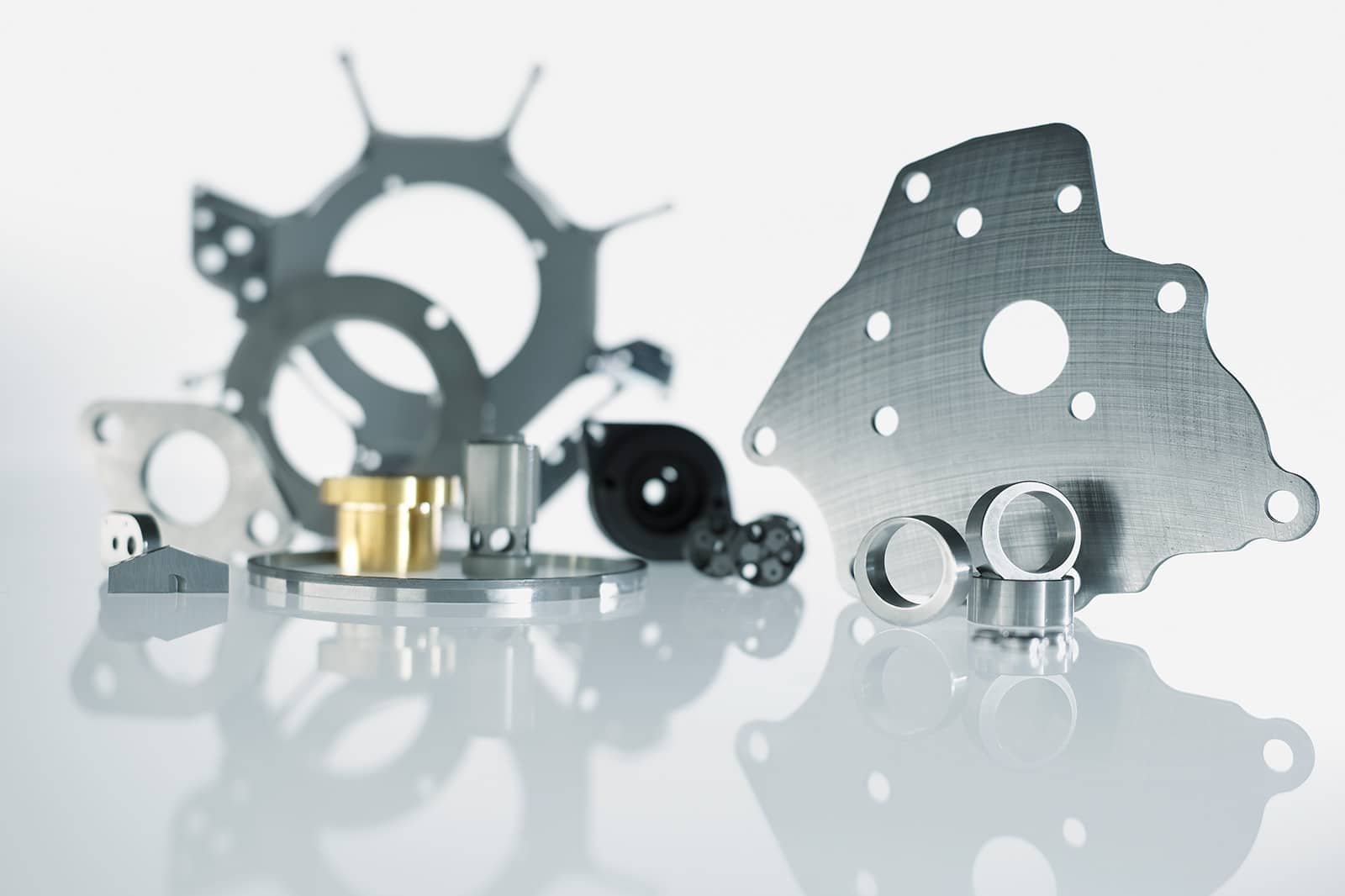

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| PlanschleifenZerspanung | – | 1500 mm | – | Einzelteile – Großserien | Werkzeugstahl, Stahl, Edelstahl, Titan, Gold, Aluminium, Magnesium, Buntmetalle, Hartmetall, technische Kunststoffe, Faserverbundmaterialien, Kohlefaser, Keramik, Aluminiumoxid, Zirkonoxid, Siliciumnitrid, Sinterwerkstoffe |
| DoppelplanschleifenZerspanung | – | Ø 650 mm | – | – | Werkzeugstahl, Edelstahl, Aluminium, Hartmetall, technische Keramiken, Verbundwerkstoffe |
| FeinschleifenZerspanung | – | Ø 650 mm | – | – | Werkzeugstahl, Edelstahl, Aluminium, Hartmetall, Keramik |
| LäppenZerspanung | – | Ø 1600 mm | – | – | Metalle, Keramik, Kunststoffe |
| PlanläppenZerspanung | – | Ø 1600 mm | – | – | Metalle |
| FlachschleifenZerspanung | – | 1500 mm | – | – | Metalle, Keramik, Kunststoffe |
| FlachhonenZerspanung | – | – | – | – | Metalle |
| PolierenZerspanung | Ra 0,02 | Ø 1600 mm | – | – | Metalle, Composit |
| PolierläppenZerspanung | – | – | – | – | Metalle |
| DiskusschleifenZerspanung | – | – | – | – | Metalle |
| BandschleifenZerspanung | – | – | – | – | Metalle |
| BürstentgratenZerspanung | – | Ø 480 mm | – | – | Metalle |
| GleitschleifenZerspanung | – | – | – | – | Metalle |
| PlanfräsenZerspanung | – | – | – | – | magnetische Werkstoffe, nicht magnetische Werkstoffe |
| optisches HochleistungsfräsenZerspanung | Ebenheit 0,001 mm · Rz 0,05 | – | – | – | Kupfer, Aluminium-Legierungen |
| Reinigen (Kohlewasserstoff-/wässrige Reinigung mit Ultraschall und Vakuum)Oberfläche | – | Ø 600 mm | – | – | Metalle |

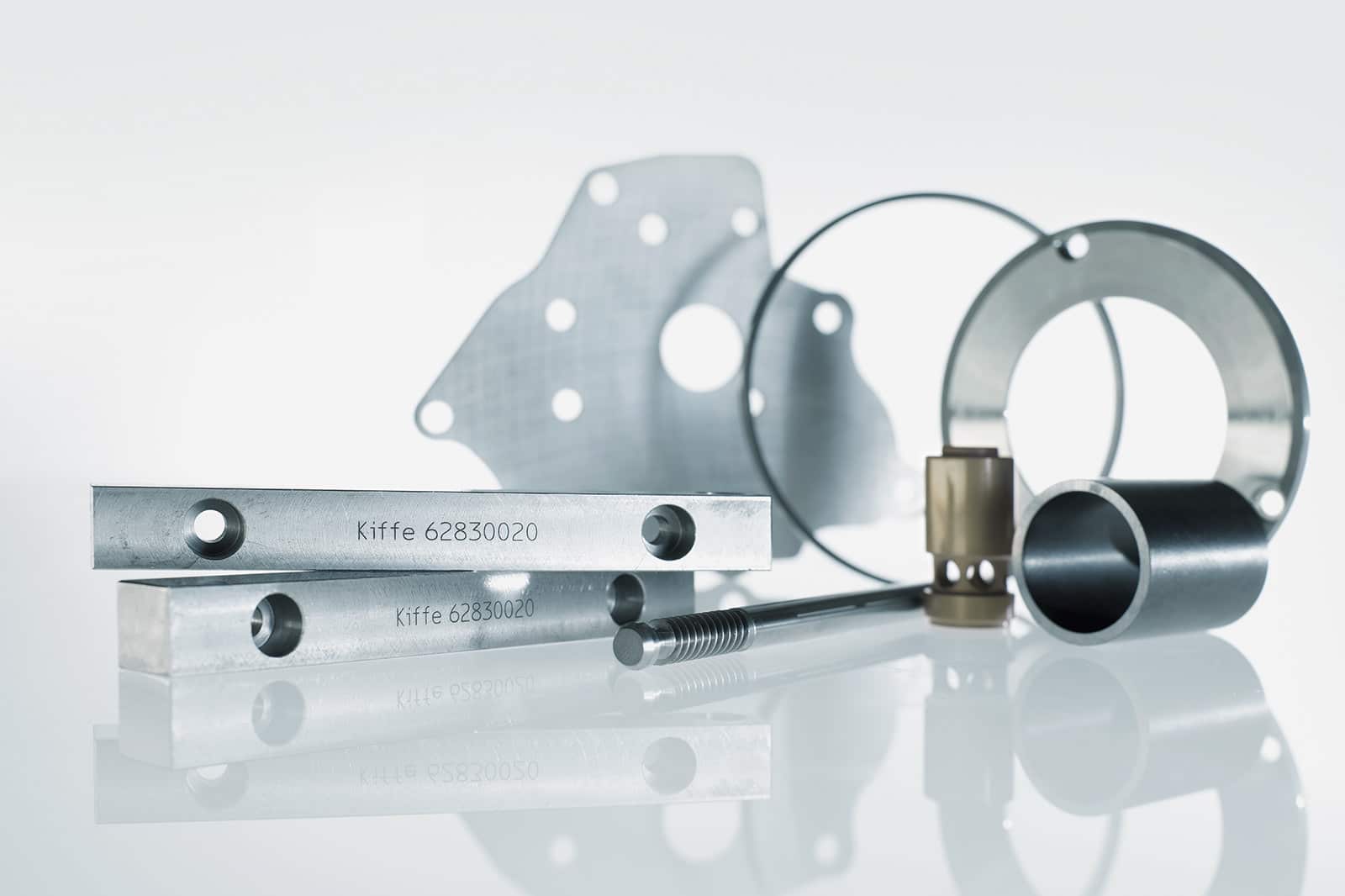

| LaserbeschriftungOberfläche | – | – | – | – | Metalle |

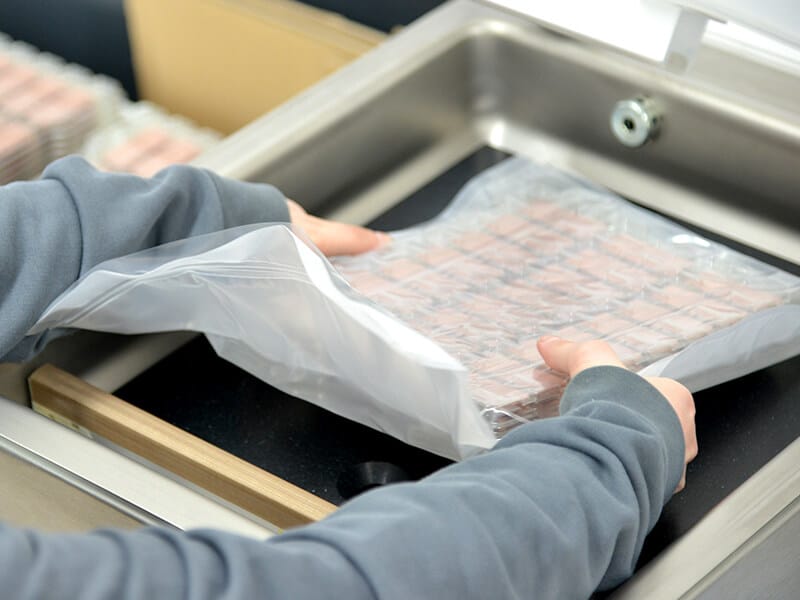

| Konservierung durch Nano-Dünnschicht-TechnologieOberfläche | – | – | – | – | korrosionsempfindliche Metalle |
| Ebenheitsmessung mit Laser-InterferometriePrüfung | – | Ø 600 mm | – | Einzelteile – Serien | Metalle |
| Geometriemessung (Koordinatenmessmaschine)Prüfung | – | – | – | – | Metalle |
| Rauheitsmessung (Tastschnittgeräte)Prüfung | – | – | – | – | Metalle |
| Messung von Abstandsmaßen und PlanparallelitätenPrüfung | Genauigkeit bis 0,1 µm | – | – | – | Metalle |
| WinkelmessungPrüfung | – | – | – | – | Metalle |
| Komplettbearbeitung von der Konzeption bis zum fertigen Bauteil inkl. Verpackung und TransportMontage | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Hochleistungsfeinschleifmaschine | Lapmaster Wolters | 24 | Werkstücke bis Ø650 mm | 2022 | VS-Villingen |
| Doppelseiten-Batchbearbeitungsmaschine (Doppelplan-Feinschleifmaschine) | Lapmaster Wolters AC Microline 1500 F | 1 | Präzisionsscheiben, Ringe und Platten bis Ø 650 mm | 2021 | VS-Villingen |
| Doppelplan-Feinschleifmaschine | – | 1 | Bauteile bis Ø 650 mm | 2014 | VS-Villingen |
| Doppelplanläppmaschine | – | 1 | Bauteile bis Ø 315 mm | 1994 | VS-Villingen |
| Gleitschleifmaschine | – | 1 | – | 2018 | VS-Villingen |
| Gleitpoliermaschine | – | 1 | – | 2017 | VS-Villingen |
| Bürstentgratmaschine (Durchlauf) | – | 1 | Bauteile bis Ø 480 mm | 2015 | VS-Villingen |

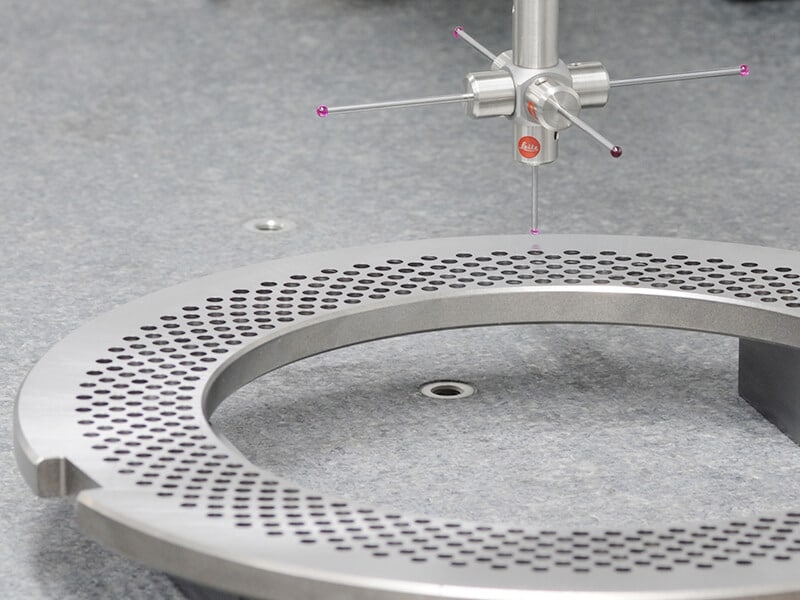

| Koordinatenmessmaschine | Leitz/DEA DEA GLOBAL Silver performance 05-07-05 | 1 | – | 2013 | VS-Villingen |
| Tastschnittgerät (Rauheitsmessung) | Mahr / Jenaoptik / Hommel Marsurf PS1 / T1000 | – | Messauflösung 0,05 µm | – | VS-Villingen |
| Differenzmesstaster (Abstandsmaße/Planparallelität) | Heidenhain DDI460 | – | Genauigkeit bis 0,1 µm | – | VS-Villingen |
| Messbank Winkelmessung | Seibold + Ketterer Z1250 | – | – | – | VS-Villingen |
| Laserinterferometer (Ebenheitsmessung) | – | – | Messbereich maximal Ø 550 mm (Ringförmige bis Ø 600 mm) | – | VS-Villingen |
| Kohlewasserstoff-Reinigungsanlage (KW-Reinigungsanlage mit Ultraschall und Vakuum) | – | – | Bauteile bis Ø 600 mm | – | VS-Villingen |
| konfokales Messmikroskop (berührungslos, optisch) | – | – | – | 2019 | VS-Villingen |
Zusatzleistungen
Qualität
Die Fertigung erfolgt nach DIN EN ISO 9001:2015 mit CAQ-Systemen zur permanenten Überwachung, Auswertung und Dokumentation; EMPB- und SPC-Dokumente werden bei Bedarf erstellt. In einem temperaturstabilisierten Reinen Raum stehen Laserinterferometrie (bis 50 nm Genauigkeit), Koordinatenmessmaschine, Tastschnittgeräte, Differenzmesstaster und optische Messmikroskope für Ebenheit, Rauheit, Geometrie, Planparallelität und Winkelmessung bereit.
| Nachweis | VS-Villingen |
|---|---|
| ISO 9001 | |
| ISO 14001 | |
| CAQ-System | |
| EMPB / SPC | |
| Laserinterferometrie |
