Laser- und Wasserstrahlschnitte, Blechbearbeitung, Schweißbaugruppen und Zerspanung aus Selbitz in Oberfranken
Kirrbach GmbH
Selbitz (Hauptsitz / Produktion)Neu auf Amplifa
Über die Kirrbach GmbH
Die Kirrbach GmbH aus Selbitz in Oberfranken ist ein Systemlieferant für Metallbearbeitung, der Industrie und Handwerk von der Konstruktion bis zur fertigen Baugruppe beliefert. Das Unternehmen fertigt Laserschnitte, 2D- und 3D-Wasserstrahlschnitte bis 250 mm Materialdicke, Rohrlaser-Schnitte an Rohren und Profilen, gekantete Blechteile, Schweißbaugruppen bis 5 t Stückgewicht sowie Fräs- und Drehteile. Weitere Verfahren umfassen Breitbandschleifen, Glasperlen- und Sandstrahlen, Montage von Baugruppen sowie Sondermaschinen- und Verrichtungsbau. Bearbeitet werden Stahl, Edelstahl, Aluminium und Titan, aber auch Naturstein, Glas, Carbon (CfK), GfK, Kunststoff und Gummi. Kunden kommen aus dem Maschinenbau, der Automobil- und Medizintechnik, der Lebensmittelindustrie, der Kommunaltechnik, dem Nutzfahrzeug- und Landmaschinenbau sowie dem Stahlbau. Als zertifizierter Schweißfachbetrieb nach DIN EN 1090 EXC3 arbeitet das 1999 gegründete Unternehmen am Standort Feldstraße 45 in Selbitz.
- Standort
- Selbitz
- Verfahren
- Laserschneiden, Rohrlaser XXL (Laserschneiden von Rohren und Profilen), Wasserstrahlschneiden, 3D Wasserstrahlschneiden (5-Achsen CNC), Abkanten, Schweißen (MIG/MAG, WIG, Widerstandsschweißen), Montagegruppen / Baugruppenfertigung, Fräsen (3-Achs Bearbeitungszentrum)
- Werkstoffe
- Stahl, S355MC, Edelstahl (nichtrostend), 42CrMo4, 16MnCrS5, 90MnCrV8, X12Mn12, Aluminium
- Zertifikate
- ISO 9001:2015, DIN EN ISO 3834-2, DIN EN 1090 (EXC3), DIN EN 1090 EXC3, EN 9100
- Gegründet
- 1999
- Branchen
- Maschinenbau, Automobilindustrie, Medizintechnik, Lebensmittelindustrie, Kommunaltechnik, Nutzfahrzeuge
- 01
Konstruktion und Projektierung
- 02

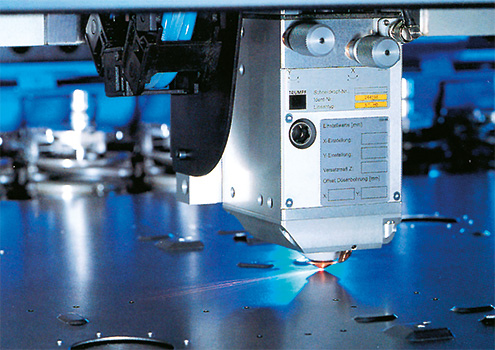

Laserschneiden / Rohrlaser XXL / Wasserstrahlschneiden (2D/3D)
- 03

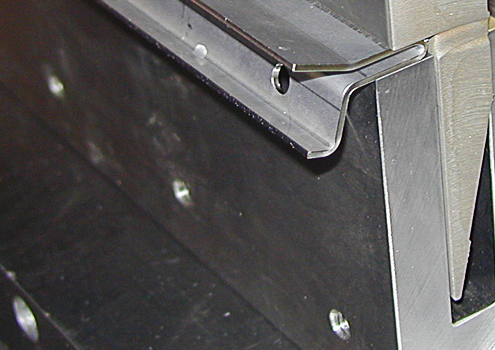

Abkanten
- 04

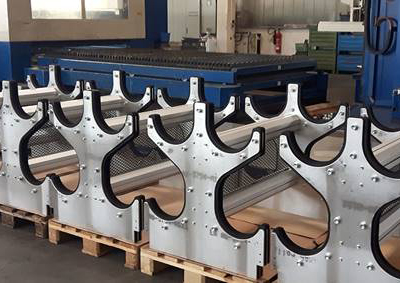

Zerspanung (Fräsen, Drehen)
- 05

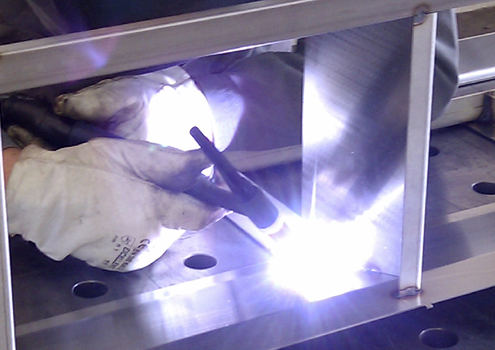

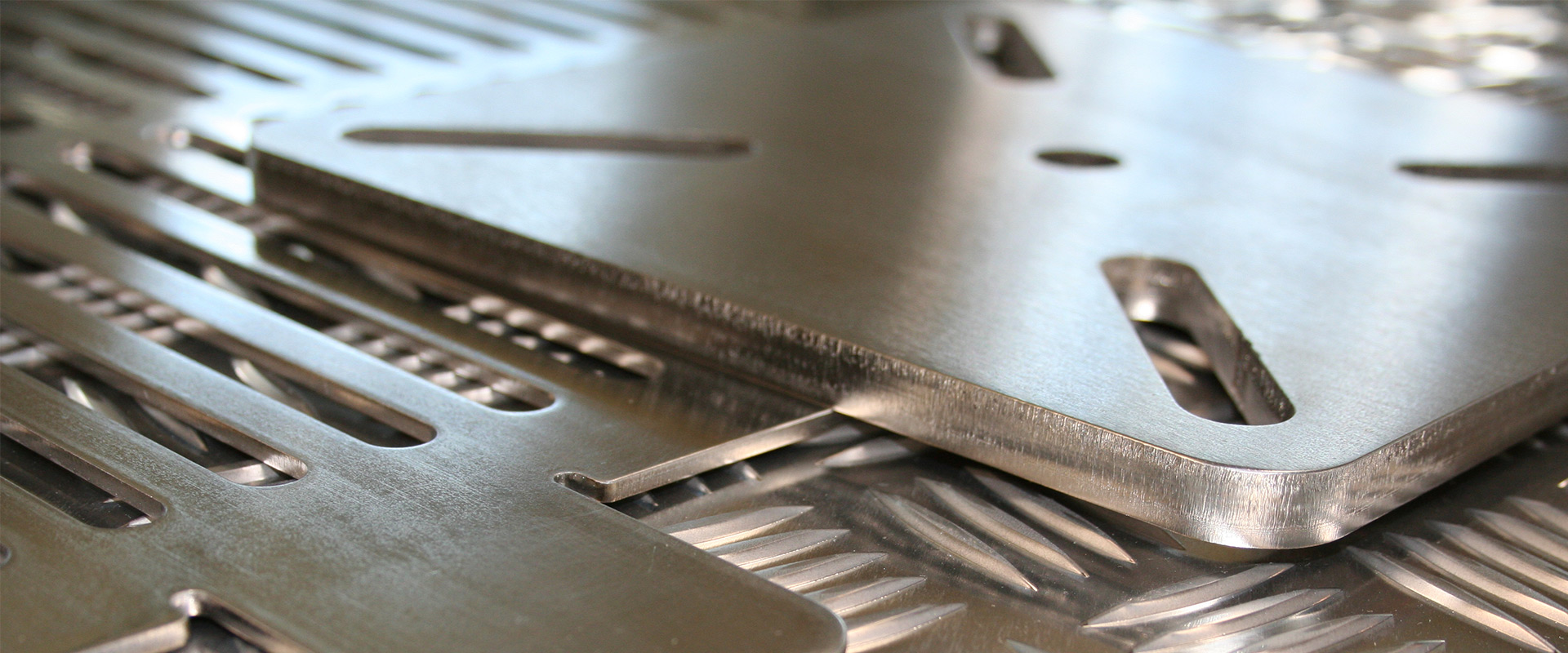

Schweißen von Baugruppen
- 06
Oberflächenbearbeitung (Schleifen, Glasperlen-/Sandstrahlen)
- 07
Montage
- 08
Logistik
Werkstoffe und Verfahren
Stahl (EN 10025-2)
Baustähle für Schweißkonstruktionen, Stahlbau und Maschinenbauteile bis Festigkeitsklasse S700.
Stahl (EN 10149-2)
Feinkornbaustahl für hochbelastbare geschweißte Bauteile und Tragwerke.
42CrMo4
Vergütungsstahl für hochbelastete zerspante Maschinenbauteile.
16MnCrS5
Einsatzstahl für einsatzgehärtete Bauteile in der Zerspanung.
90MnCrV8
Werkzeugstahl für verschleißfeste Komponenten.
X12Mn12
Manganhartstahl für verschleißbeanspruchte Bauteile.

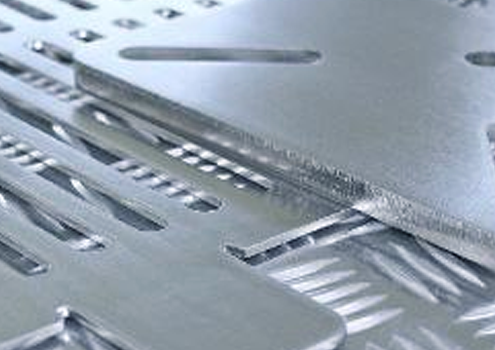

Edelstahl (nichtrostend)
Rostfreie Werkstoffe für Lebensmittelindustrie, Medizintechnik und Designkomponenten mit geschliffenen Oberflächen.
Aluminium
Leichtmetall für Laserschneiden bis 8 mm, Abkanten, Schweißen und Oberflächenbearbeitung.
Titan
Wird im Wasserstrahlschneiden bis 250 mm Dicke kalt getrennt.
Carbon (CfK)
Im 3D-Wasserstrahlschneiden bearbeitete Karosserie- und Freiformbauteile, u. a. für Automobilhersteller.
GfK / Kunststoff / Gummi
Nichtmetallische Werkstoffe für das spannungs- und wärmefreie Wasserstrahlschneiden.
Naturstein und Glas
Spröde Werkstoffe, die auf der Wasserstrahlanlage präzise in 2D und 3D geschnitten werden.
Standorte
Selbitz
DEHauptsitz / Produktion
- Stückgewicht / Größe
- Schweißbaugruppen bis 5.000 kg, Länge ca. 10 m
- Losgröße
- Einzelteile bis Serienfertigung; Zerspanung ab Stückzahl 1 bis Kleinserien (100
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Titan, CfK, Kunststoff, Naturstein, Glas

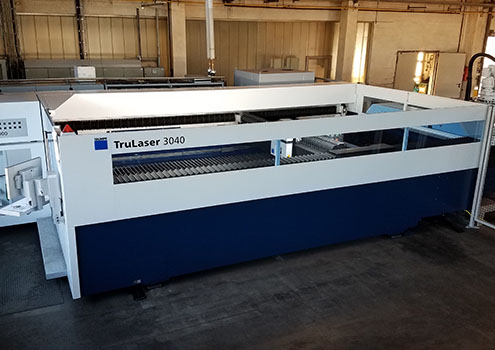

- Laserschneidanlage (4000 x 2000 mm)
- Rohrlaser XXL (4000 mm Länge, Hüllkreis 20–414 mm)
- Wasserstrahlschneidanlage (4000 x 3000 mm, ca. 4200 bar)
- 3D-Wasserstrahlschneidanlage mit 5-Achsen-CNC-Schneidkopf (seit 2008)
- Abkantpresse 320 t, Abkantlänge 4050 mm, 0,5–15 mm
- HURCO 3-Achs-Fräsbearbeitungszentrum (1270 x 610 mm Tisch, MAX5-Steuerung)
- BOEHRINGER Zyklendrehmaschine DUS 400 ti (Ø 420 mm, 1000 mm Länge)
- Breitbandschleifmaschine (Durchlauf 1350 mm)
- Strahlkabine für Glasperlen-/Sandstrahlen (2000 x 900 x 900 mm)

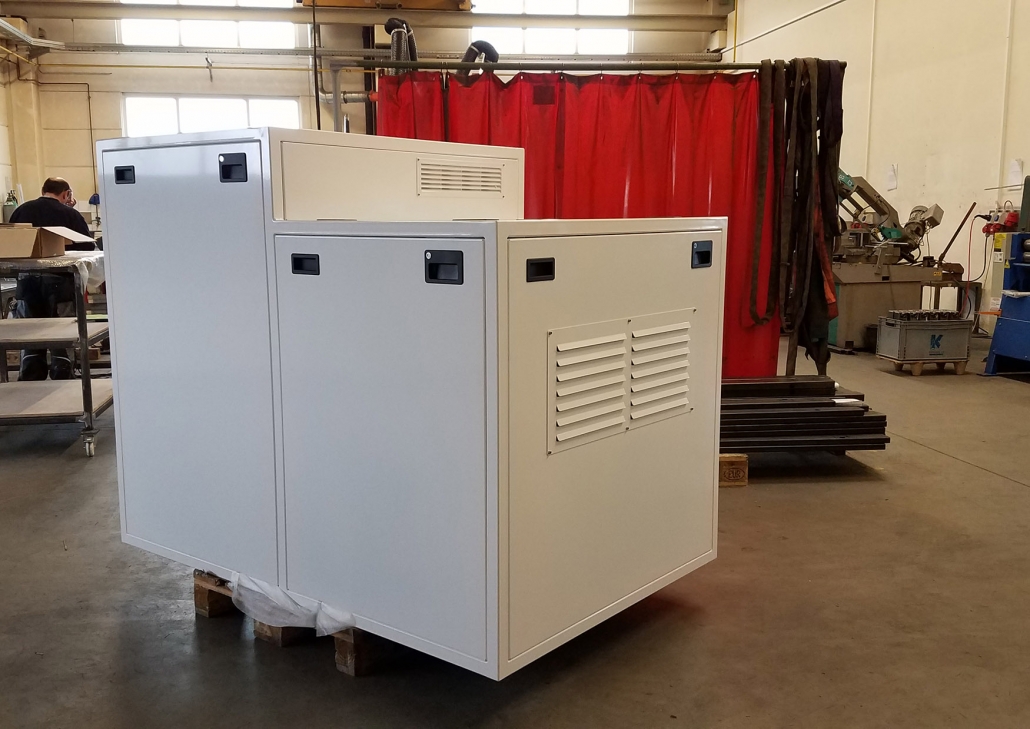

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| LaserschneidenZerspanung | – | 4000 mm × 2000 mm | – | – | Stahl, Edelstahl, Aluminium |
| Rohrlaser XXL (Laserschneiden von Rohren und Profilen)Zerspanung | – | 4000 mm × Hüllkreisdurchmesser 20-414 mm | – | – | Stahl, Edelstahl, Aluminium |
| WasserstrahlschneidenZerspanung | +/-0,2mm (bei Dicken über 80 mm) | 4000 mm × 3000 mm | – | – | Aluminium, Stahl, Edelstahl, Naturstein, Glas, Carbon, Titan, Kunststoff, Polymere, CfK, GfK, Gummi, Hybridmaterialien |
| 3D Wasserstrahlschneiden (5-Achsen CNC)Zerspanung | – | 4000 mm × 2000 mm × 400 mm | – | – | CfK, Tiefziehteile, Rohre, Gesenke |
| AbkantenUmformung | im Bereich von Winkelsekunden | 4050 mm | – | – | Stahl, Edelstahl, Aluminium |
| Schweißen (MIG/MAG, WIG, Widerstandsschweißen)Fügen | – | ca. 10 m | 5000 kg | – | Stahl, Edelstahl, Aluminium |
| Montagegruppen / BaugruppenfertigungMontage | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Fräsen (3-Achs Bearbeitungszentrum)Zerspanung | – | 1067 mm × 610 mm × 610 mm | 1360 kg | – | Metall |
| DrehenZerspanung | – | 1000 mm × 420 mm | – | 1 – Kleinserien bis 100 Stück | Metall |
| Oberflächenschleifen/Entgraten (Breitbandschleifmaschinen)Oberfläche | – | 1350 mm | – | – | Blech, Stahl, Edelstahl, Aluminium |
| GlasperlenstrahlenOberfläche | – | 2000 mm | – | – | Edelstahl, Aluminium |
| SandstrahlenOberfläche | – | 1250 mm | – | – | eisenhaltige Werkstoffe, Stahl |
| Maschinenbau/Sondermaschinenbau (Verrichtungsbau, Vorrichtungsbau)Engineering | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Ersatzteilfertigung (nach Muster und Skizze)Fertigung sonstige | – | – | – | – | Metall |

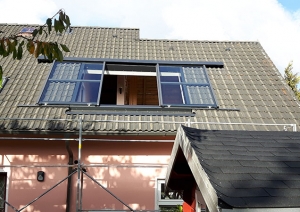

| Lochstanzen für Objektgestaltung/FassadenUmformung | – | – | – | – | Metall |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Laserschneidanlage | – | – | Bearbeitungsgröße 4000x2000 mm | – | Selbitz |
| Rohrlaser XXL (Laserrohrschneidanlage) | – | – | max. Bearbeitungslänge 4000 mm, Hüllkreisdurchmesser 20-414 mm | seit 2002 | Selbitz |
| Wasserstrahlschneidanlage | – | – | max. Größe 4000x3000 mm, Schneiddruck ca. 4200 bar | – | Selbitz |
| 3D Wasserstrahlschneidanlage (5-Achsen CNC Schneidkopf) | – | – | max. Größe 4000x2000x400 mm | seit 2008 | Selbitz |
| Abkantpresse | – | – | Presskraft 320 to., max. Abkantlänge 4050 mm, Dicke 0,5-15 mm | – | Selbitz |
| 3-Achs Fräs-Bearbeitungszentrum | HURCO MAX5 Steuerung | 1 | Aufspanntisch 1270x610 mm, Verfahrwege X 1067 mm / Y 610 mm / Z 610 mm, 30-fach Werkzeugwechsel | – | Selbitz |
| Zyklendrehmaschine | BOEHRINGER DUS 400 ti | 1 | Drehdurchmesser bis 420 mm, Drehlänge bis 1000 mm, Antriebsleistung 11 kW, Drehzahl 10-3000 min-1 | – | Selbitz |
| Breitbandschleifmaschine (Entgraten/Oberflächenschleifen) | – | – | max. Durchlauf 1350 mm (2 Kontaktwalzen, 1 Planetenkopfstation mit 24 Schleifdisc) | – | Selbitz |
| Strahlkabine (Glasperlen-/Sandstrahlen) | – | – | Stahlkabine Arbeitsraum 2000x900x900 mm | – | Selbitz |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierungen
Die Fertigung ist nach ISO 9001:2015 (DEKRA, gültig bis 2027), DIN EN ISO 3834-2 und DIN EN 1090 EXC3 zertifiziert; als Schweißfachbetrieb ist das Unternehmen zur CE-Kennzeichnung befähigt. Die Qualitätssicherung erfolgt nach Zertifikatsumfang für mechanische Bauteile für Medizin-, Automobilindustrie und Maschinenbau.
| Nachweis | Selbitz |
|---|---|
| ISO 9001:2015 | |
| DIN EN ISO 3834-2 | |
| DIN EN 1090 EXC3 | |
| EN 9100 |
Historie
- 1999
Unternehmensgründung der Kirrbach GmbH
- 2002
Übernahme der Rohrlaser-XXL-Technologie
- 2008
Beginn der Erfahrung im 3D-Wasserstrahlschneiden; Heizung des Betriebs mit Erdwärme
