Vertrieb und Systemlösungen für Wafer Handling, Prozessautomation und Metrology in der Halbleiter- und Mikroelektronikfertigung
KITEC microelectronic technologie GmbH
LübeckNeu auf Amplifa
Über KITEC
Die KITEC microelectronic technologie GmbH wurde 1987 gegründet und bietet Equipment, Systeme und Lösungen für die Halbleiterproduktion, Dünnschicht- und Mikroelektroniktechnologien. Das Unternehmen ist als Distributor und Manufacturer's Representative für High-Tech-Produkte tätig und spezialisiert auf Produkte für die Frontend-Waferprozessierung, Wafer Handling, Metrology sowie für allgemeine Dünnschicht- und Flat Panel Display-Technologien. Zum Portfolio gehören Wafer Handling Systems, Wafer Transfer Systems, Wafer Sorter, Wafer ID Reader, Vacuum Wands sowie Systeme für Wafer-Inspektion, Widerstands- und Resistivitätsmessung (u. a. Gemini 300). KITEC liefert sowohl Komplettsysteme als auch einzelne Geräte für spezifische Anforderungen in Handling, Inspektion, Messung und Automation – manuell, semi-automatisch oder automatisch. Das Unternehmen unterstützt Kunden bei der Systemauswahl nach Wafergröße, Material, Prozess und Automatisierungsgrad. Von Lübeck aus betreut KITEC Kunden in Europa und ist mit dem US-Markt verbunden.
- Standort
- Lübeck
- Verfahren
- Non Contact Resistance and Resistivity Measurement, Metrology and Wafer Inspection, Wafer Edge Defect Inspection, Visual Wafer Inspection, Wafer Transfer Systems, Process Tool Automation, Wafer Handling, Wafer Transfer
- Werkstoffe
- Wafer Handling Systems, Wafer Transfer Systems, Metrology (Gemini 300), Process Tool Automation
- Gegründet
- 1987
- Branchen
- Halbleiterindustrie, Mikroelektronik, Dünnschichttechnologien, Flat Panel Display
- 01
Beratung bei Systemauswahl (manuell, semi-automatisch, automatisch)
- 02
Distribution / Manufacturer's Representation
- 03
Metrology und Wafer-Inspektion
- 04
Wafer Handling und Wafer Transfer
- 05
Prozessautomation
Produkte und Verfahren
Wafer Handling Systems
Systeme für die Aufnahme, Handhabung und Positionierung von Wafers in der Frontend-Prozessierung.
Wafer Transfer Systems
Systeme für den automatisierten Transfer von Wafern zwischen Prozesseinheiten.
Metrology (Gemini 300)

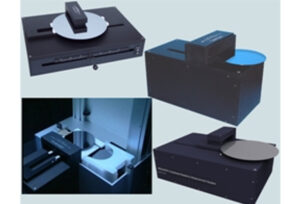

Kontaktlose Messung von Widerstand und Resistivität sowie Wafer-Inspektion.
Process Tool Automation
Automation von Prozesswerkzeugen für die Halbleiterfertigung.
Standorte
Lübeck
DEHauptsitz, Vertrieb und Beratung
- Werkstoffe
- Wafer Handling Systems, Wafer Sorter, Wafer ID Reader, Vacuum Wands, Wafer Transfer Systems, Metrology (Gemini 300)
- Wafer Handling Systems

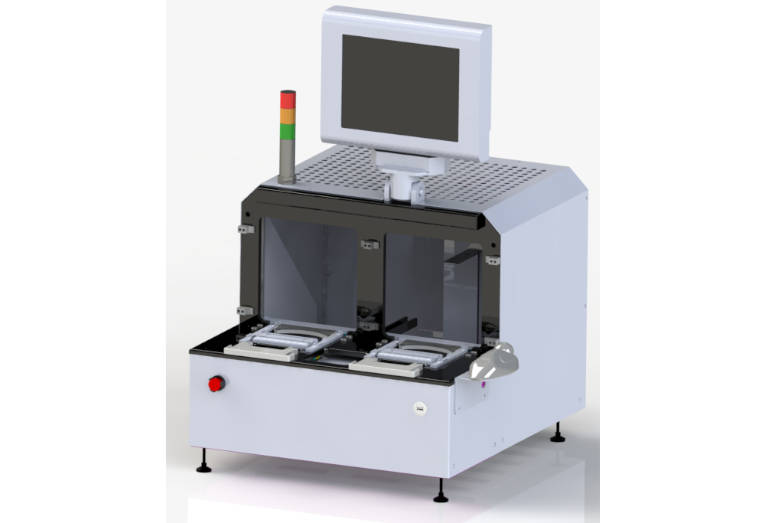

- Wafer Sorter
- Wafer ID Reader
- Vacuum Wands
- Wafer Transfer Systems

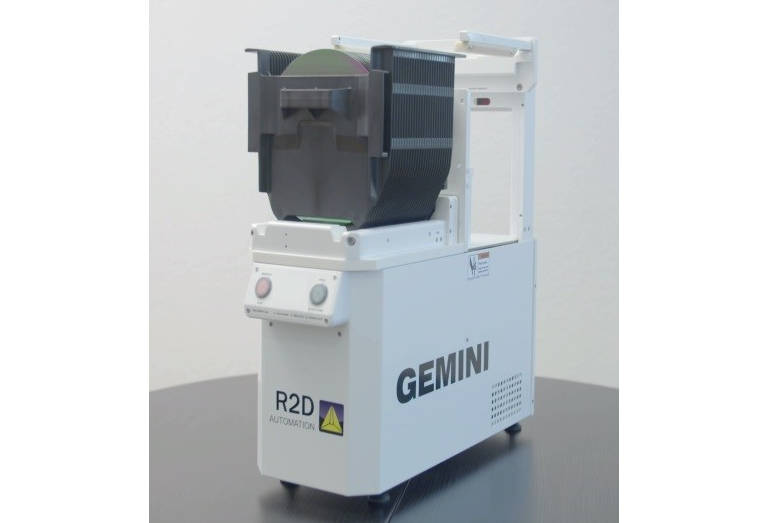

- Wafer Inspection / Metrology System Gemini 300
