Werkzeugbau, Stanzwerkzeuge, Ersatzteile und Präzisionsbauteile aus Werkzeugstahl und Aluminium – seit 1946 in dritter Generation.
Klein Werkzeugbau GmbH
Am Steinbruch 8b, 35708 Haiger-FellerdillnNeu auf Amplifa
Werkzeugbau und Instandhaltung seit 1946
Die Klein Werkzeugbau GmbH fertigt seit 1946 in dritter Generation in Haiger-Fellerdilln. Das Unternehmen realisiert Kaltarbeitswerkzeuge wie Schnitte, Stempel und Matrizen sowie die Änderung, Reparatur und Instandhaltung von Stanzwerkzeugen. Darüber hinaus werden Ersatzteile nach Muster, Modell, Zeichnung oder CAD-Daten sowie Bauteile angefertigt. Die Fertigung umfasst CNC-Fräsen, Drehen, Flachschleifen, Draht- und Startlocherodieren, Bohren, Sägen, Schweißen, Tafelschneiden und Wärmebehandlung mit Härte- und Anlassöfen einschließlich Härteprüfung. Verarbeitet werden Werkzeugstahl und Aluminium. Im Schadensfall liefert das Unternehmen schnelle Instandsetzung und übernimmt Transporte mit eigenem LKW bis 1,5 Tonnen. Die Produktionsfläche beträgt 500 m²; das Team bestand 2019 aus drei Facharbeitern und zwei Aushilfen.
- Standort
- Haiger
- Verfahren
- Werkzeugbau (Kaltarbeitswerkzeuge: Schnitte, Stempel, Matrizen), Fräsen, Drehen, Flachschleifen, Drahterodieren, Startlocherodieren, Bohren, Sägen
- Werkstoffe
- Aluminium, Werkzeugstahl (Kaltarbeitswerkzeuge)
- Zertifikate
- Zertifizierungsniveau (2005)
- Gegründet
- 1946
- Mitarbeiter
- 5
- Branchen
- Werkzeugbau / Stanzwerkzeuge, Werkzeugtechnik
- 01
Analyse und Beratung
- 02
Konstruktion
- 03
Zerspanung (Fräsen, Drehen, Erodieren, Schleifen)
- 04
Wärmebehandlung
- 05
Montage/Instandsetzung
- 06
Härteprüfung und Auslieferung
Werkstoffe und Verfahren
Werkzeugstahl (Kaltarbeitswerkzeuge)
Einsatz für Schnitte, Stempel und Matrizen im Stanzwerkzeugbau.
Aluminium
Verarbeitung unter anderem im Werkzeug- und Bauteilbau.
Standorte
Haiger-Fellerdilln
DEProduktionsstätte / Hauptsitz
- Stückgewicht / Größe
- Transport bis 1,5 t (LKW)
- Werkstoffe
- Werkzeugstahl, Aluminium
- Hurco BMC 40/50 M CNC-Fräsmaschine (1320×760×560 mm, 30fach Werkzeugwechsler)
- 2× Maho MH 800 Fräsmaschinen
- Meuser M 1 L Drehmaschine (Ø 260×1000 mm)
- 2× ELB SWB Flachschleifmaschinen
- Sodick AQ 750 L Drahterodiermaschine
- Matra Fanuc Tape-Cut W 2 Drahterodiermaschine
- Matra K1C Startlocherodiermaschine
- WEBO BR 40 R und Donau DR 32 Radialbohrmaschinen
- RAS Tafelschere 52.9 (2040 mm, bis 2,0 mm)
- Cronitex WIG 200 GW und Cloos MIG/MAG 250/60
- Härte- und Anlassöfen
- Härteprüfgerät
- Linde H25 Stapler
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Werkzeugbau (Kaltarbeitswerkzeuge: Schnitte, Stempel, Matrizen)Werkzeugbau | – | – | – | – | Werkzeugstahl, Aluminium |
| FräsenZerspanung | – | 1320 mm × 760 mm × 560 mm | – | – | – |
| DrehenZerspanung | – | 1000 mm × Ø 260 mm | – | – | – |
| FlachschleifenZerspanung | – | 1000 mm × 450 mm × 450 mm | – | – | – |
| DrahterodierenZerspanung | – | 750 mm × 500 mm × 400 mm | – | – | – |
| StartlocherodierenZerspanung | – | 160 mm × 370 mm × 200 mm | – | – | – |
| BohrenZerspanung | – | 900 mm × 900 mm | – | – | – |
| SägenZerspanung | – | – | – | – | – |
| Schweißen (WIG/MAG/EL, MIG/MAG)Fügen | – | – | – | – | – |
| Tafelscheren (RAS 52.9)Umformung | – | 2040 mm | – | – | – |
| Wärmebehandlung (Härten und Anlassen)Wärmebehandlung | – | – | – | – | – |
| HärteprüfungPrüfung | – | – | – | – | – |
| Änderungen an Stanzwerkzeugen und BauteilenEngineering | – | – | – | – | – |
| Werkzeugreparatur / InstandsetzungMontage | – | – | – | – | – |
| Ersatzteilfertigung nach Muster, Modell, Zeichnung oder CAD-DatenEngineering | – | – | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

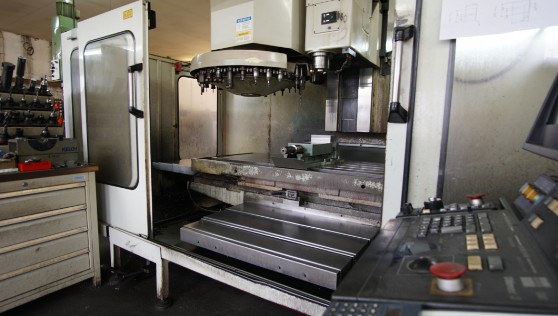

| CNC-Fräsmaschine | Hurco BMC 40/50 M (Steuerung Ultimax 3/4, 30fach Werkzeugwechsler) | 1 | 1320 x 760 x 560 mm | – | Haiger-Fellerdilln |

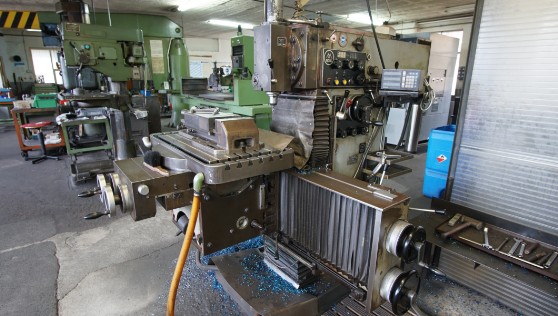

| Fräsmaschine | Maho MH 800 | 2 | 700 x 650 x 400 mm | – | Haiger-Fellerdilln |

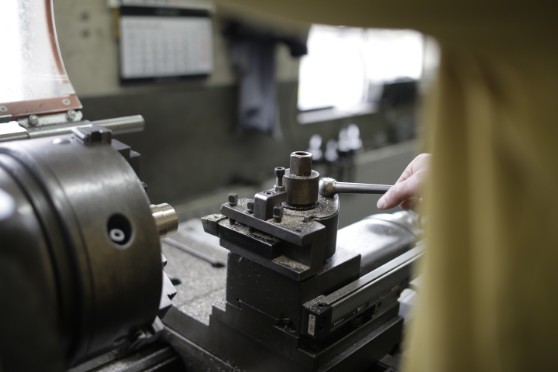

| Drehmaschine | Meuser M 1 L | 1 | Ø 260 x 1000 mm | – | Haiger-Fellerdilln |
| Flachschleifmaschine | ELB SWB | 1 | 1000 x 450 x 450 mm | – | Haiger-Fellerdilln |
| Flachschleifmaschine | ELB SWB | 1 | 600 x 350 x 350 mm | – | Haiger-Fellerdilln |

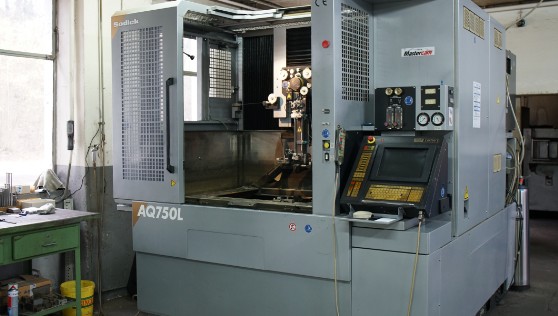

| Drahterodiermaschine | Sodick AQ 750 L | 1 | 750 x 500 x 400 mm | – | Haiger-Fellerdilln |
| Drahterodiermaschine | Matra Fanuc Tape-Cut W 2 | 1 | 500 x 350 x 300 mm | – | Haiger-Fellerdilln |
| Startlocherodiermaschine | Matra (Sodick) K1C | 1 | 160 x 370 x 200 mm; Ø 0,5 bis 3,0 mm | – | Haiger-Fellerdilln |
| Radialbohrmaschine | WEBO BR 40 R | 1 | Bohrbereich: Länge 900 mm, Höhe 900 mm | – | Haiger-Fellerdilln |
| Schnellradialbohrmaschine | Donau DR 32 | 1 | Bohrbereich: Länge 600 mm, Höhe 660 mm | – | Haiger-Fellerdilln |
| Säulenbohrmaschinen | Alzmetall u. Flott | – | – | – | Haiger-Fellerdilln |

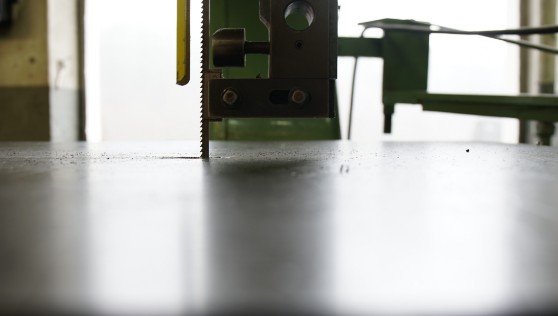

| Band- und Hubsägen | Thiel u. Kasto | – | – | – | Haiger-Fellerdilln |

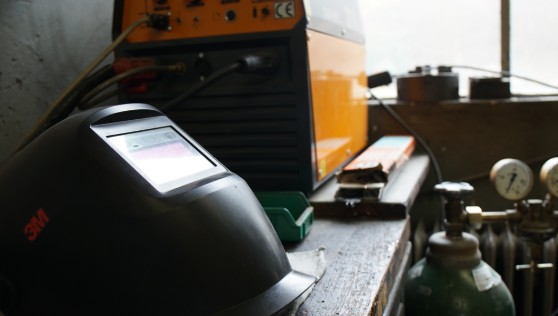

| WIG-Schweissgerät | Cronitex WIG 200 GW | 1 | – | – | Haiger-Fellerdilln |
| MIG/MAG-Schweissautomat | Cloos MIG/MAG 250/60 | 1 | – | – | Haiger-Fellerdilln |
| Tafelschere | RAS 52.9 | 1 | Schnittlänge 2040 mm, Stärke bis 2,0 mm (480 N/mm²) | – | Haiger-Fellerdilln |
| Härte- und Anlassöfen | – | – | – | – | Haiger-Fellerdilln |
| Härteprüfgerät | – | – | – | – | Haiger-Fellerdilln |
| Stapler | Linde H25 | 1 | – | – | Haiger-Fellerdilln |
Zusatzleistungen
Qualität
Die Fertigung erfolgt mit Härteprüfgerät zur Werkstückkontrolle; 2005 wurde das Unternehmen auf Zertifizierungsniveau gebracht. Ein Schwerpunkt liegt auf präziser Ausführung und geringen Werkzeugausfallzeiten.
| Nachweis | Haiger-Fellerdilln |
|---|---|
| Zertifizierungsniveau (2005) |
Historie
- 1946
Werkzeugmachermeister Willi Klein gründet das Einzelunternehmen 'Werkzeugbau – Mechanische Werkstätte' in Haiger-Fellerdilln; unter anderem Fertigung selbst entwickelter verstellbarer Windeisen und Obstpressen.
- 1951
Sohn Gösta Klein beginnt eine Lehre als Werkzeugmacher und schließt diese erfolgreich ab.
- 1964
Gösta Klein schließt die Meisterprüfung ab.
- 1972
Umschreibung in eine KG; Geschäftsinhaber wird Gösta Klein, Kommanditisten sind Willi Klein und Gitta Klein.
- 1977
Willi Klein verstirbt; Gertrud Klein übernimmt seine Stelle als Kommanditistin.
- 1979
Peter Klein steigt nach seiner Lehre zum Bohrwerksdreher in die Firma ein.
- 1987
Peter Klein legt mit 27 Jahren die Meisterprüfung ab.
- 1991
Umschreibung in eine GmbH; Geschäftsführer: Gösta Klein, Gesellschafter: Peter Klein.
- 1999
Peter Klein wird alleiniger Geschäftsführer.
- 2005
Peter Klein bringt das Unternehmen auf Zertifizierungsniveau.
- 2007
Letzter Auszubildender verlässt das Werk; eine Ausbildung zum Werkzeugmacher/Werkzeugmechaniker bleibt weiterhin möglich.
- 2019
Belegschaft umfasst 3 Facharbeiter und 2 Aushilfen.
