Herstellung von Anlagen für Kunststoffschweißen, Warmnieten und industrielle Ultraschallreinigung
KLN Ultraschall AG
64646 HeppenheimNeu auf Amplifa
Über KLN Ultraschall AG
Die KLN Ultraschall AG mit Sitz in Heppenheim (64646) entwickelt und fertigt seit mehr als 75 Jahren Anlagen auf Basis der Ultraschalltechnologie für zwei Produktbereiche: Kunststoffverbindungstechnik und industrielle Reinigungstechnik. Im Bereich Kunststoffverbindungstechnik umfasst das Portfolio mechanische Verfahren wie Ultraschall-, Vibrations- und Rotationsreibschweißen sowie thermische Verfahren wie Heizelement-, Infrarot- und Laserschweißen, Heißluft- und Warmnieten und das Einbetten von Metallen in Kunststoff. Angeboten werden Standardanlagen, die Produktlinie EssentialTEC, Lohn- und Musterschweißen sowie Prototypenserien bis hin zu Sonderanlagen mit Zuführtechnik und Roboterhandling – darunter Endbearbeitungsanlagen für Kunststoff-Kraftstofftanks, Rundtischanlagen und vollautomatisierte Bearbeitungszellen. Fügepartner sind neben Thermoplasten auch Metalle, Textilien und Pappe; bei schweißtechnisch kritischen Kunststoffen wie POM oder PAGF kommt thermisches Nieten zum Einsatz. Im Reinigungsbereich fertigt das Unternehmen Ultraschallschwingwannen (DMS), Kompaktanlagen, Stand-Alone-Systeme, Modulanlagen, Lösemittel- und Inline-Spritzreinigungsanlagen sowie Trocknersysteme. Metallfolienstrahler für Infrarotanlagen werden im Hause KLN gefertigt. Das Unternehmen ist nach DIN EN ISO 9001:2015 zertifiziert und beliefert Branchen wie Automobil- und Hausgeräteindustrie.
- Standort
- Heppenheim
- Verfahren
- Ultraschallschweißen, Vibrationsreibschweißen, Heizelementschweißen, Infrarotschweißen (kurz- und mittelwellig, berührungslos), Rotationsreibschweißen, Laserschweißen, Warmnieten (Warmumformnieten, Warmstempelanlagen), Heißluftnieten
- Werkstoffe
- Thermoplastische Kunststoffe, POM, PAGF, Metalle (als Fügepartner beim Warmnieten), Textilien (als Fügepartner), Pappe (als Fügepartner), Metalle, Textilien
- Zertifikate
- DIN EN ISO 9001:2015
- Branchen
- Automobilindustrie, Hausgeräteindustrie, nahezu alle Industriezweige mit Thermoplast-Anwendungen
- 01
Engineering und schweißgerechte Bauteilauslegung
- 02
Anlagenentwicklung auf Basis von Standardanlagen und modularen
- 03
Eigenfertigung von Metallfolienstrahlern und Strahlerkonturen nach CAD-Daten
- 04
Anlagenbau inkl. Zuführtechnik und Roboterhandling
- 05
Lohn- und Musterschweißen sowie Prototypenserien
- 06
Wartung, Schulungen, Augmented Support, Ersatzteile und Reparatur-Center
Verfahren und Werkstoffe
Thermoplastische Kunststoffe
Grundwerkstoff für Schweiß-, Niet- und Reinigungsanwendungen in nahezu allen Industriezweigen.
POM
Schweißtechnisch kritischer Kunststoff, für den thermisches Nieten hohe Fügequalität erzielt.
PAGF
Versprödet beim Ultraschallnieten, daher Einsatz des thermischen Nietens.
Metalle
Werden beim Warmnieten mit Kunststoffen formschlüssig gefügt oder per Ultraschall in Kunststoff eingebettet.
Textilien
Fügepartner beim Warmnieten von Kunststoffen.
Pappe
Fügepartner beim Warmnieten von Kunststoffen.
Standorte

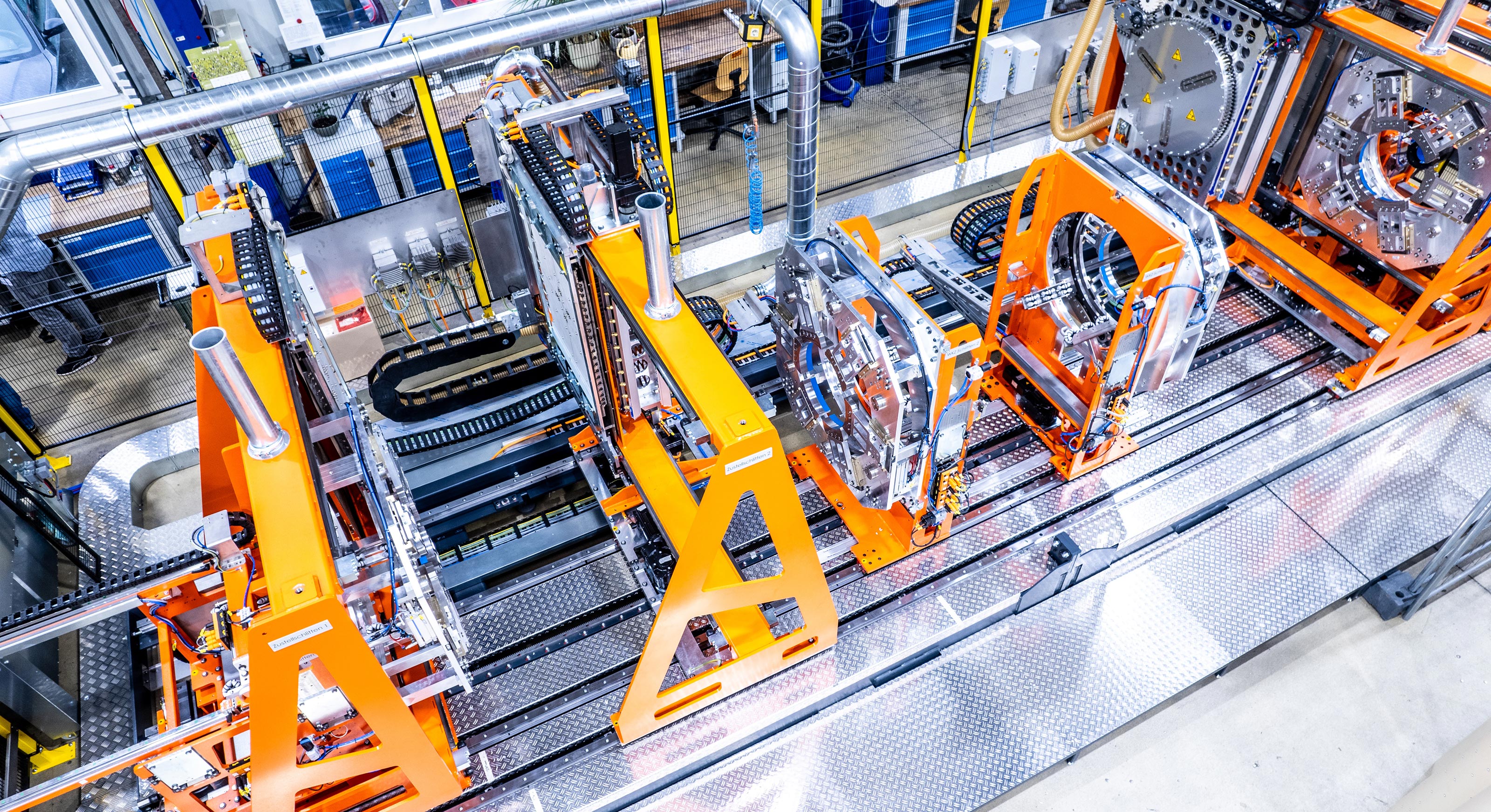

Heppenheim
DEHauptsitz mit Entwicklung, Anlagenbau und Service
- Werkstoffe
- Thermoplaste (u. a. POM, PAGF), Metalle, Textilien, Pappe
- Warmnietanlagen OMEGA 4.x-W 80-100-860 und 80-200-1300
- Warmnietanlagen HS 550, HS 1200, HS 1600
- Warmnieten-Basisanlage (Wechselanlage) mit Hydraulik-, Pneumatik- oder Servoantrieb
- Infrarotschweißanlagen in modularer Bauweise

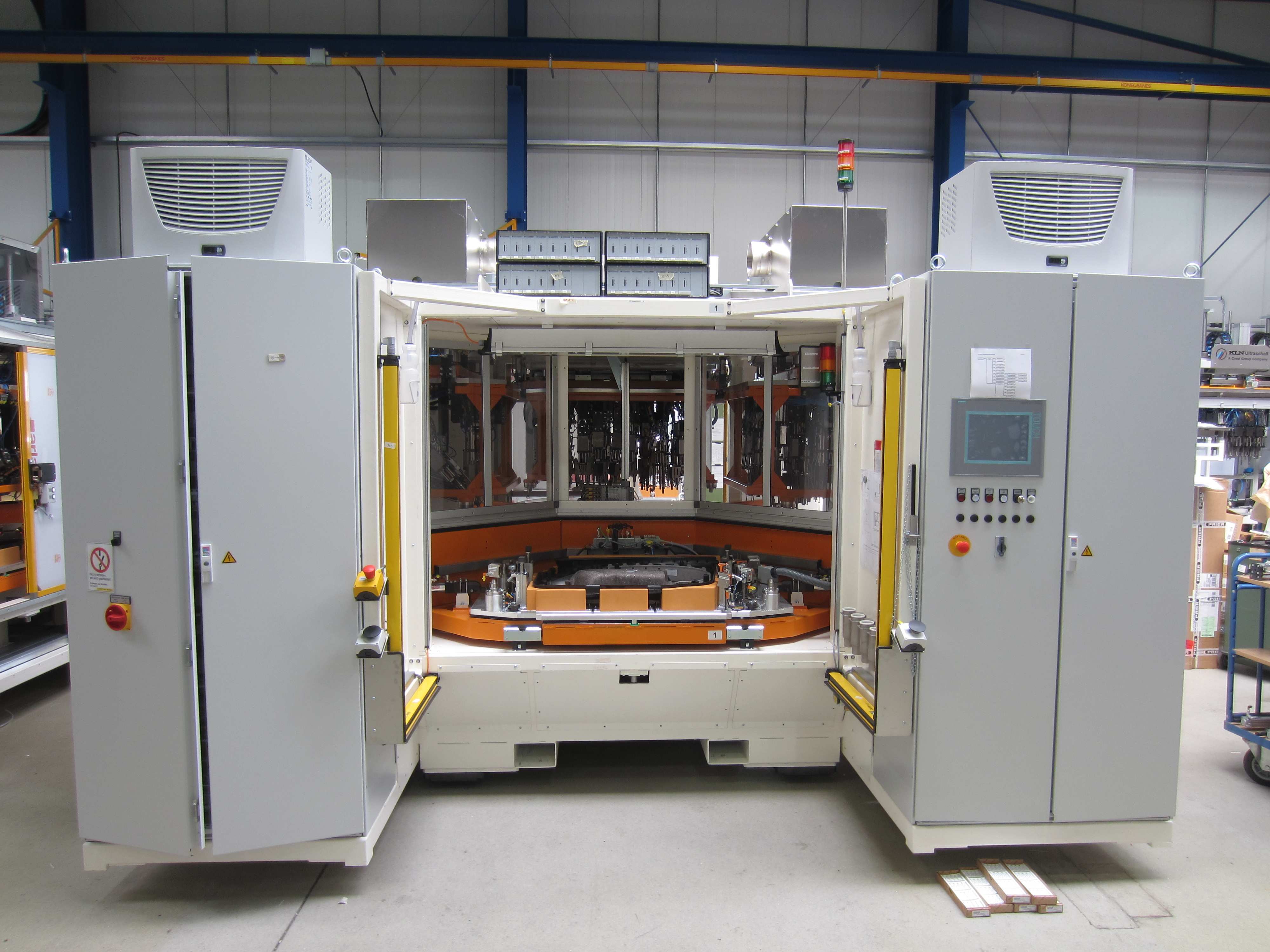

- Rundtischanlagen (Zwei-/Drei-/Vier-Takt)

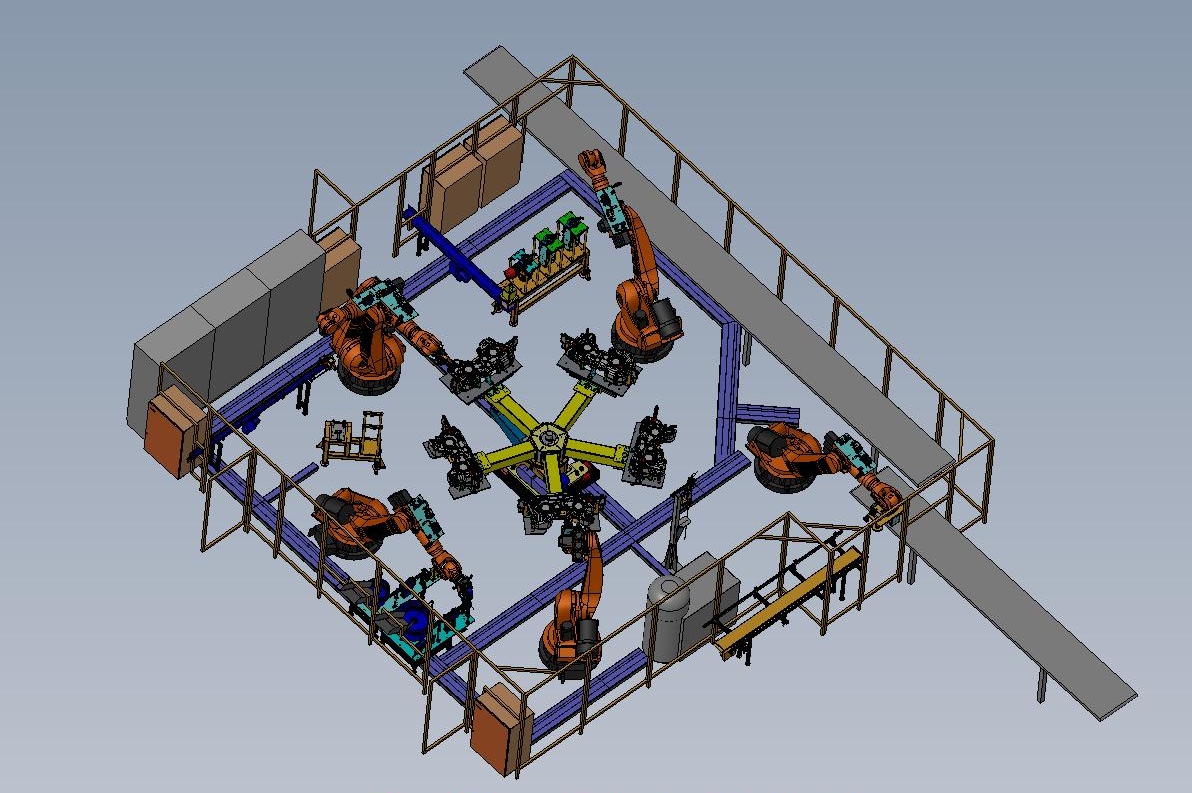

- Endbearbeitungsanlagen für Kunststoff-Kraftstofftanks
- Vollautomatisierte Bearbeitungszellen mit Zuführtechnik und Roboterhandling
- EssentialTEC Anlagen
- Ultraschallschwingwannen / DMS
- KT-Kompaktanlagen, Stand-Alone-Systeme/SW, Modulanlagen, Lösemittel- und Inline-Spritzreinigungsanlagen, Trocknersysteme
- Ultraschallschwingsysteme (Generatoren, Tauchschwinger, Schwingerplatten)
Anlagen und Bauteile

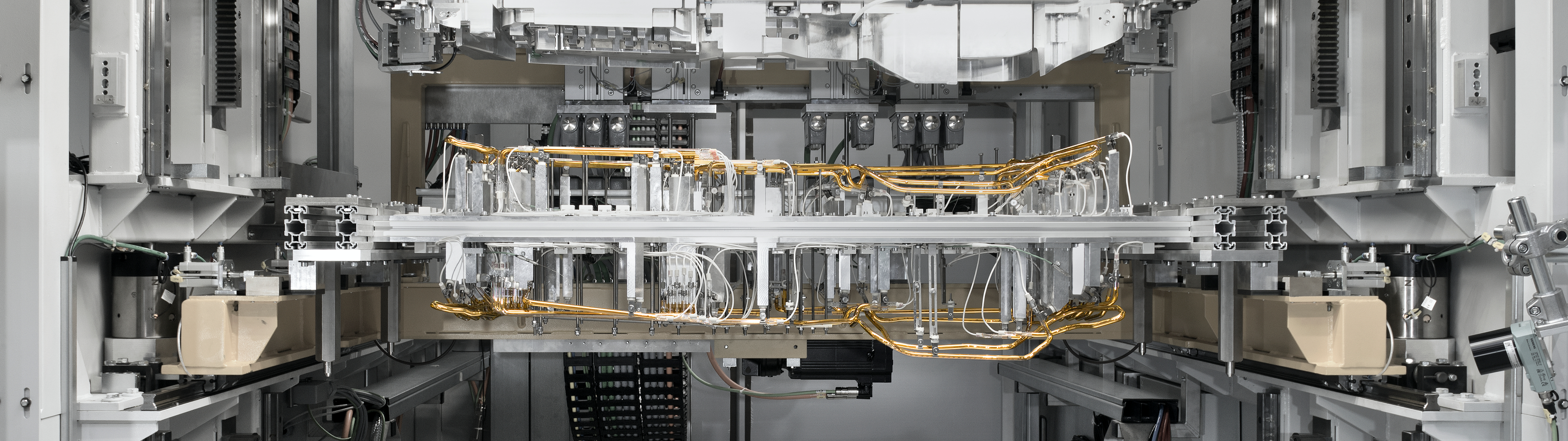

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| UltraschallschweißenFügen | – | – | – | – | Thermoplastische Kunststoffe |

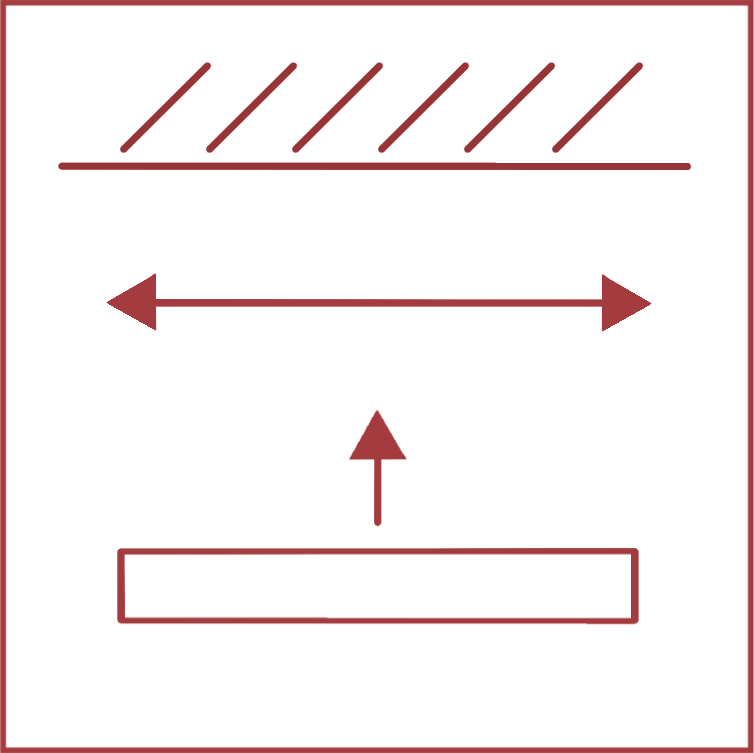

| VibrationsreibschweißenFügen | – | – | – | – | Thermoplastische Kunststoffe |

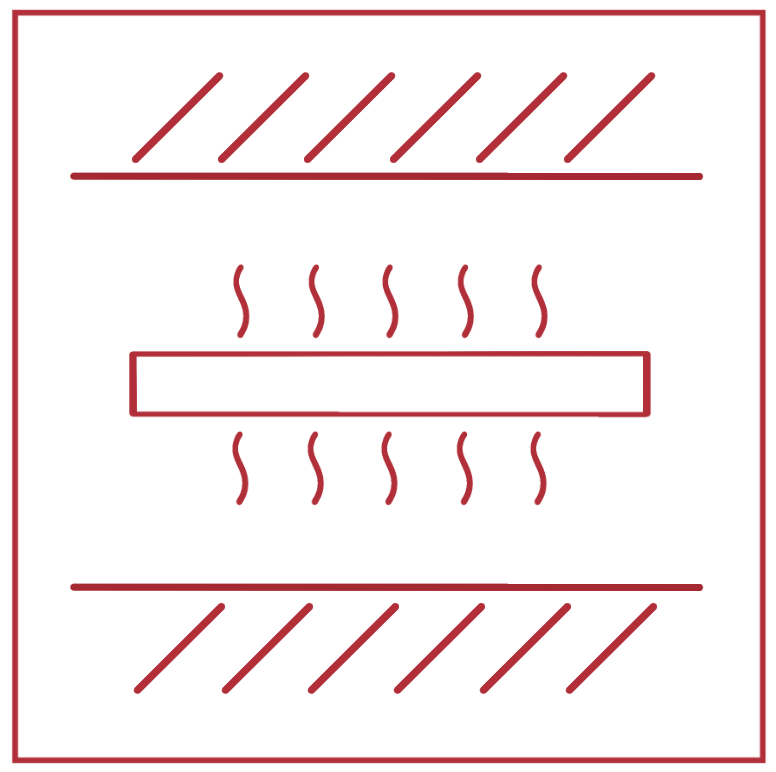

| HeizelementschweißenFügen | – | – | – | – | Thermoplastische Kunststoffe |

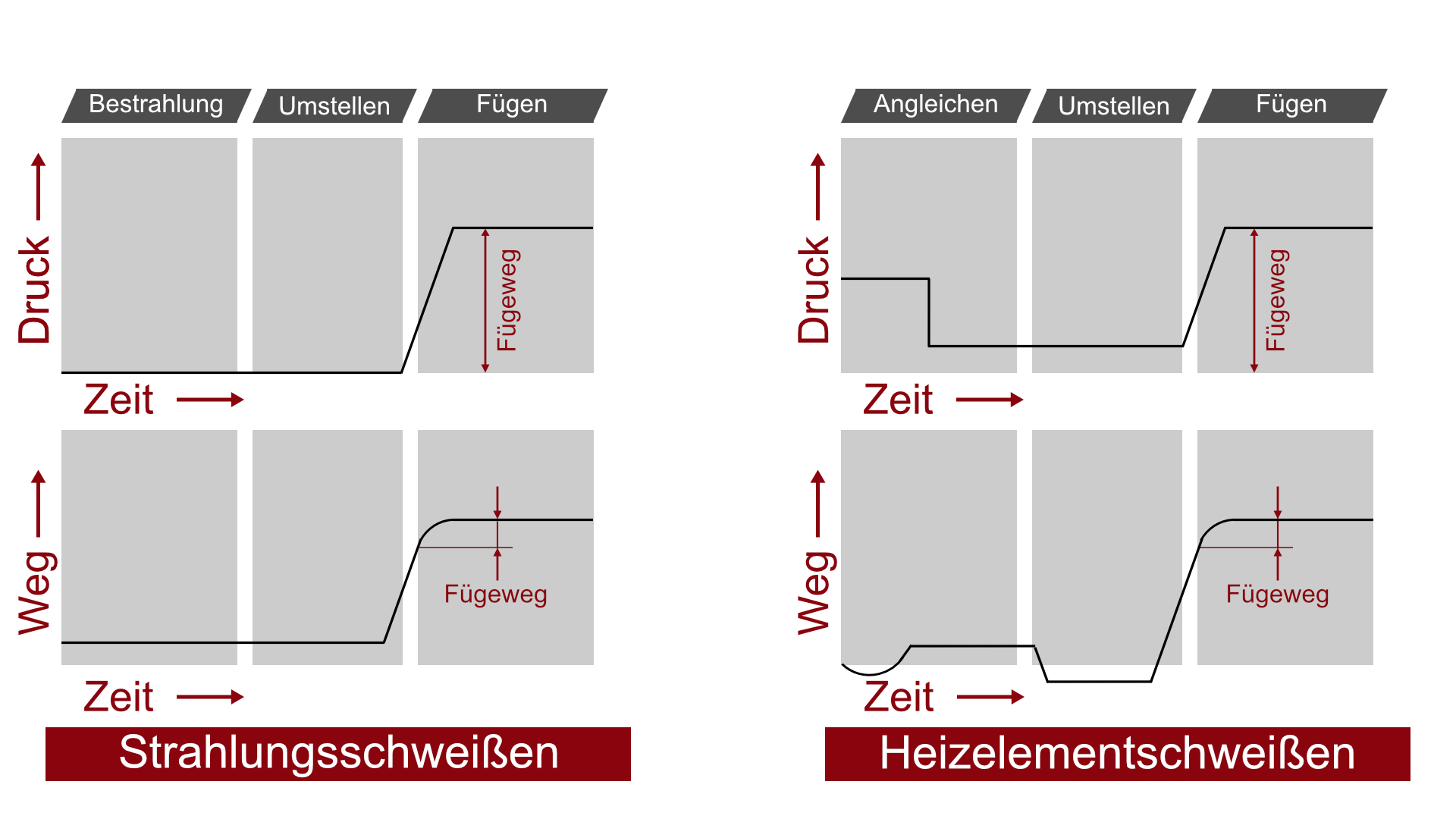

| Infrarotschweißen (kurz- und mittelwellig, berührungslos)Fügen | – | – | – | – | Thermoplastische Kunststoffe |
| RotationsreibschweißenFügen | – | – | – | – | Thermoplastische Kunststoffe |
| LaserschweißenFügen | – | – | – | – | Thermoplastische Kunststoffe |

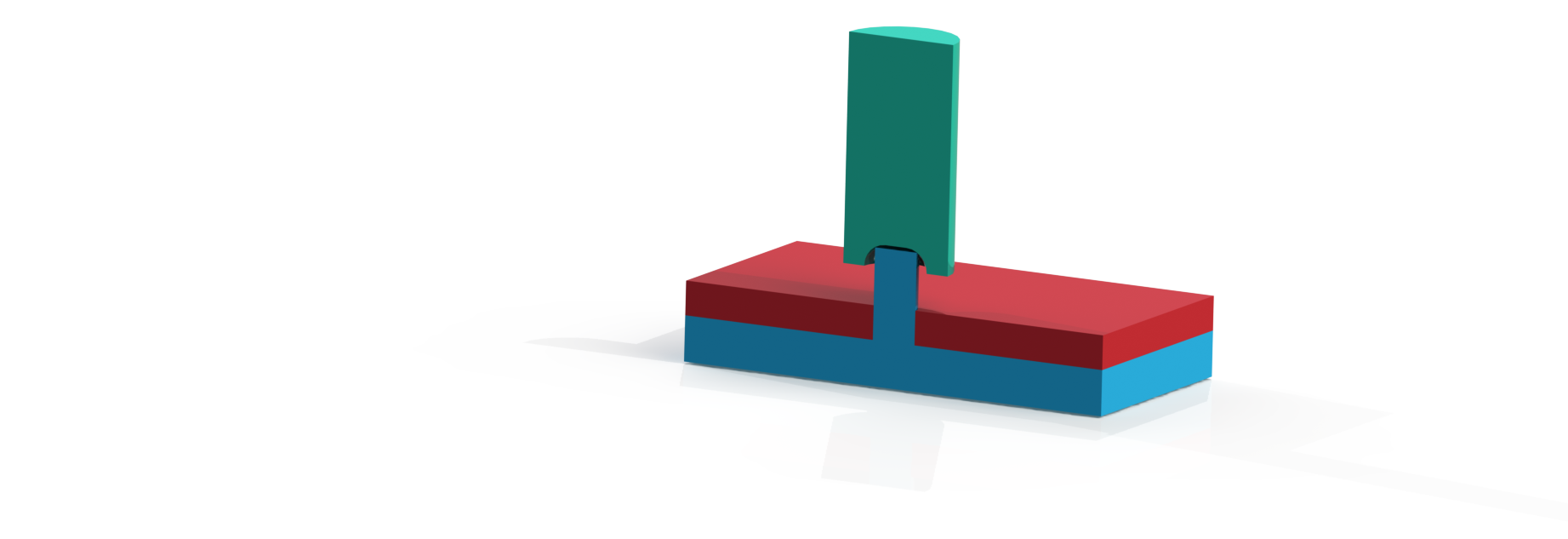

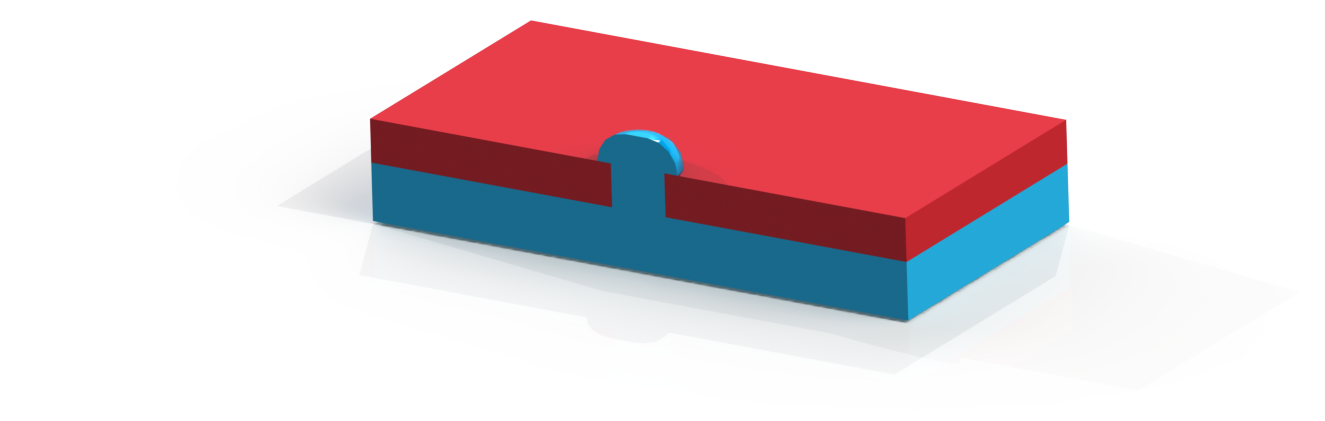

| Warmnieten (Warmumformnieten, Warmstempelanlagen)Fügen | – | – | – | – | Thermoplastische Kunststoffe, POM, PAGF, Metalle, Textilien, Pappe |
| HeißluftnietenFügen | – | – | – | – | Thermoplastische Kunststoffe |
| UltraschallnietenFügen | – | – | – | – | Thermoplastische Kunststoffe |
| Einbetten von Metallen in KunststoffFügen | – | – | – | – | Thermoplastische Kunststoffe, Metalle |
| BohrenZerspanung | – | – | – | – | Kunststoff (Kraftstofftanks) |
| SchneidenZerspanung | – | – | – | – | Kunststoff (Kraftstofftanks) |
| StanzenUmformung | – | – | – | – | Kunststoff (Kraftstofftanks) |
| Bördeln (Umbördeln)Umformung | – | – | – | – | Thermoplastische Kunststoffe |
| Wässrige und lösemittelbasierte Ultraschall-ReinigungOberfläche | – | – | – | – | – |
| Lohn- und MusterschweißenFügen | – | – | – | – | Thermoplastische Kunststoffe |
19 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Warmnietanlage OMEGA 4.x-W 80-100-860 (sole plate, zur Integration) | KLN OMEGA 4.x-W 80-100-860 | – | Gesamtmaße 1120 x 950 x 540 mm, max. 6 Nietpunkte, 1 Heizkreis, pneumatisch | – | Heppenheim |
| Warmnietanlage OMEGA 4.x-W 80-200-1300 mit Quertraverse, Tisch und Lichtgitter | KLN OMEGA 4.x-W 80-200-1300 | – | Gesamtmaße 2300 x 1800 x 1200 mm, max. 8 Nietpunkte, 8 Heizkreise, pneumatisch | – | Heppenheim |
| Warmnietanlage HS 550 (stand alone) | KLN HS 550 | – | Gesamtmaße 2500 x 1300 x 1600 mm, max. 8 Nietpunkte, 8 Heizkreise, pneumatisch | – | Heppenheim |
| Warmnietanlage HS 1200 (stand alone) | KLN HS 1200 | – | Gesamtmaße 3500 x 2400 x 2300 mm (ohne Schaltschrank), max. 72 Nietpunkte, 32–72 Heizkreise, | – | Heppenheim |
| Warmnietanlage HS 1600 (stand alone) | KLN HS 1600 | – | Gesamtmaße 3700 x 2200 x 3000 mm (ohne Schaltschrank), max. 72 Nietpunkte, 32–72 Heizkreise, | – | Heppenheim |
| Warmnieten-Basisanlage (Wechselanlage) mit Maschinengestell, Schaltschrank, Hydraulikaggregat und | KLN | – | Vorschub via Hydraulik, Pneumatik oder Servomotor | – | Heppenheim |

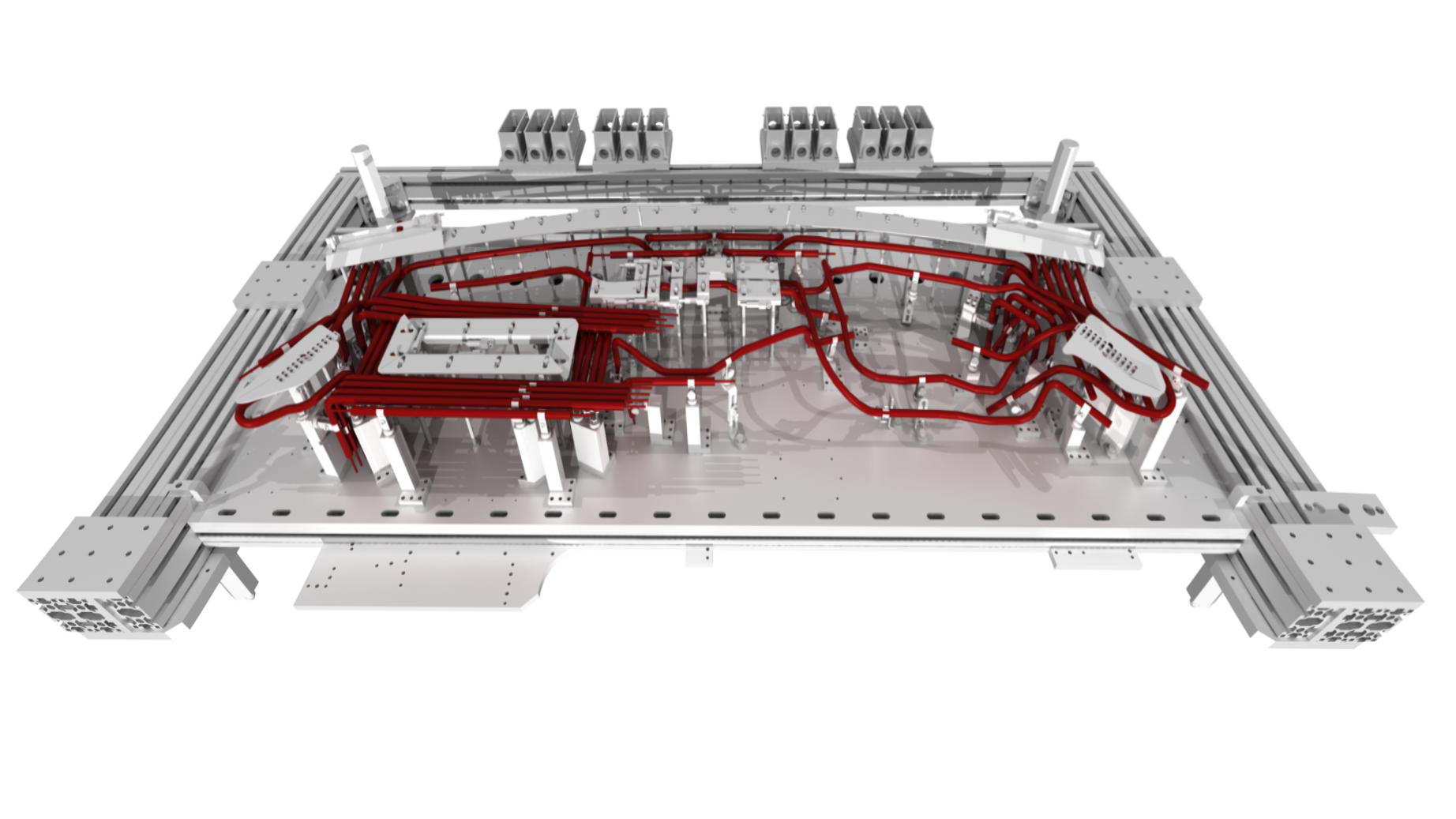

| Infrarotschweißanlagen in modularer Bauweise | KLN | – | – | – | Heppenheim |
| Rundtischanlagen (Zwei-/Drei-/Vier-Takt) zum Vibrationsschweißen, Infrarotschweißen, | KLN | – | – | – | Heppenheim |

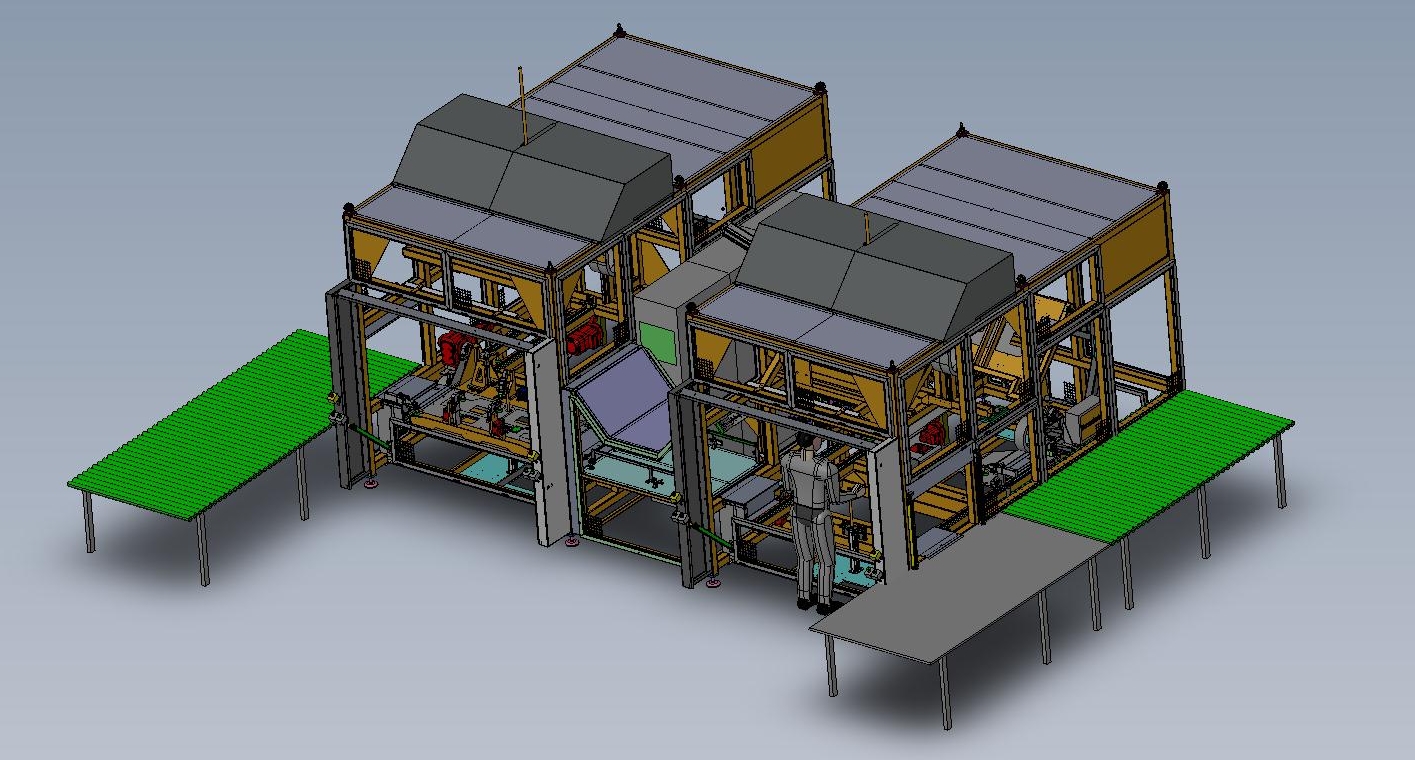

| Endbearbeitungsanlagen für Kunststoff-Kraftstofftanks (Module: Heizelementschweißen, Bohren, | KLN | – | – | – | Heppenheim |
| Vollautomatisierte Bearbeitungszellen mit Zuführtechnik und Roboterhandling | KLN | – | – | – | Heppenheim |
| EssentialTEC Anlagen (Kunststoffschweißen) | KLN EssentialTEC | – | – | – | Heppenheim |
| Ultraschallschwingwannen / DMS - Digital Modular System | KLN | – | – | – | Heppenheim |
| KT Kompaktanlagen (Reinigungstechnik) | KLN | – | – | – | Heppenheim |
| Stand-Alone Systeme/SW (Reinigungstechnik) | KLN | – | – | – | Heppenheim |
| Modulanlagen (Reinigungstechnik) | KLN | – | – | – | Heppenheim |
| Lösemittelanlagen | KLN | – | – | – | Heppenheim |
| Inline-Spritzreinigungsanlagen | KLN | – | – | – | Heppenheim |
| Trocknersysteme | KLN | – | – | – | Heppenheim |
| Ultraschallschwingsysteme (Hochfrequenzgeneratoren, Tauchschwinger, Schwingerplatten) | KLN | – | – | – | Heppenheim |
Zusatzleistungen
Referenzkunden
Qualität
KLN Ultraschall AG ist nach DIN EN ISO 9001:2015 zertifiziert (Reg.-Nr. 07071). Zur Anlagensicherheit gehören jährliche Prüfungen von BWS und Prüfungen nach DGUV V3.
| Nachweis | Heppenheim |
|---|---|
| DIN EN ISO 9001:2015 |
Historie
Seit mehr als 75 Jahren Einsatz der Ultraschalltechnologie zur industriellen Reinigung und zum Verbinden von thermoplastischen Kunststoffen
