Taststifte, Zubehör für Koordinatenmessmaschinen, 3D-Messgeräte sowie Mess- und Kalibrierdienstleistungen.
KMG Messtechnik E. Brökling
Bergisch GladbachNeu auf Amplifa
Über KMG Messtechnik

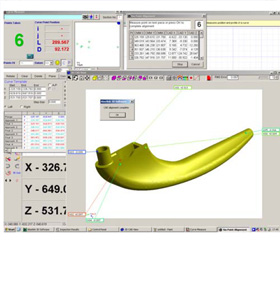

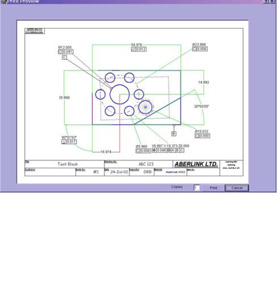

KMG Messtechnik E. Brökling ist seit 1992 im Bereich der 3D-Messtechnik aktiv. Der Fokus liegt auf dem Handel mit Taststiften und Zubehör für Koordinatenmessmaschinen (KMGs) und Höhenmessgeräte. Das Lieferprogramm umfasst Standard- und Sondertaststifte mit Anschlussgewinden M1.4 bis M5, Referenzkugeln mit Werks- oder DKD-Zertifikat, Verlängerungen, Halter sowie Spannmittel zum Fixieren von Werkstücken auf der Messmaschine. Daneben werden 3D-Messgeräte (Axiom too, ZENITH), ein optisches 2D-Messgerät (Project X) und die Messsoftware Aberlink 3D und CAD-Link vertrieben. Sondertaststifte werden nach Zeichnung konfiguriert; die Materialwahl umfasst Rubin, Kohlefaser (CFK), Aluminium, Stahl und Kunststoff. Für die Kalibrierung von Referenznormalen und die Messung von Geometrien vermittelt das Unternehmen akkreditierte Kalibrierlaboratorien nach DIN EN ISO/IEC 17025. Geschäftssitz ist Bergisch Gladbach.
- Standort
- Bergisch Gladbach
- Verfahren
- Kalibrierung von Referenznormalen und Werkstücken (DAkkS, DIN EN ISO/IEC 17025), Messung von Geometrien (Virtuelles KMG mit Substitution- und Mehrlagenverfahren, z. B. Kegelhülsen,, 3D-Messung taktil (KMG-Messtechnik, handbedient oder CNC-gesteuert), Optische 2D-Messung (Project X), Kamera-/taktil-kombinierte Messung kleinster Merkmale (Axiom too), Sonderanfertigung von Taststiften nach Zeichnung, Überwachung von Koordinatenmessgeräten mit Prüfkörpern (Kugeltetraeder aus CFK), Vertrieb von Standard- und Sondertaststiften
- Werkstoffe
- Rubin, Kohlefaser (CFK), Aluminium, Stahl, Kunststoff
- Zertifikate
- ISO 9001:2000 (Hersteller der Taster), DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025 (Partnernetzwerk)
- Gegründet
- 1992
- Branchen
- Qualitätssicherung/Messtechnik, Werkzeugmaschinen, Bearbeitungszentren, Messraum/Automobilzulieferer, Messraum/Automobilzulieferer (impliziert über KMG-Zubehör)
- 01
Beratung zur Materialwahl von Tastelementen und Zubehör
- 02
Konfiguration/Sonderanfertigung von Taststiften nach Zeichnung
- 03
Vertrieb von Taststiften, Referenzkugeln, Prüfkörpern und Spannmitteln
- 04
Vertrieb von 3D-/2D-Messgeräten und Messsoftware
- 05
Vermittlung von Mess- und Kalibrierdienstleistungen
Werkstoffe und Materialwahl

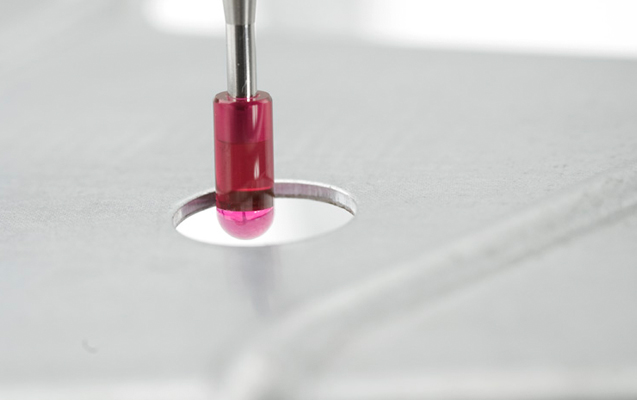

Rubin
Verschleißarme Tastkugeln für Taststifte aller Anschlussgewinde.
Kohlefaser (CFK)
Uni-direktionale CFK-Stäbe für langzeitstabile, temperaturinvariante Prüfkörper (Kugeltetraeder).
Aluminium
Bauteile des Spannsystems, hartkodiert und dadurch verschleißarm.
Stahl
Werkstoffoption für Sondertaststifte und Kalibrierobjekte.
Kunststoff
Materialoption für Tastelemente und Zubehör je nach Anwendung.
Standort
Bergisch Gladbach
DEGeschäftssitz
- 3D-Messgerät Axiom too (Verfahrweg 640x600x500 bis 640x1500x500 mm)
- 3D-Messgerät ZENITH (Verfahrweg 1200x1000x600 bis 3000x1000x800 mm)
- Optisches 2D-Messgerät Project X (Messbereich 400x300 mm)
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Kalibrierung von Referenznormalen und Werkstücken (DAkkS, DIN EN ISO/IEC 17025)Prüfung | – | – | – | – | Stahl, Aluminium, Kunststoff, Rubin, Kohlefaser (CFK) |
| Messung von Geometrien (Virtuelles KMG mit Substitution- und Mehrlagenverfahren, z. B. Kegelhülsen,Prüfung | – | – | – | – | – |
| 3D-Messung taktil (KMG-Messtechnik, handbedient oder CNC-gesteuert)Prüfung | MPE=4,0µm + L(mm)/250mm (ZENITH) | – | – | – | – |
| Optische 2D-Messung (Project X)Prüfung | Maximale Längenmessabweichung 7,5 Mikrometer | 400x300mm | – | – | – |
| Kamera-/taktil-kombinierte Messung kleinster Merkmale (Axiom too)Prüfung | – | 640x1500x500mm | – | – | – |
| Sonderanfertigung von Taststiften nach ZeichnungPrüfung | – | – | – | – | Rubin, Kohlefaser (CFK), Aluminium, Stahl |
| Überwachung von Koordinatenmessgeräten mit Prüfkörpern (Kugeltetraeder aus CFK)Prüfung | – | 0,5 Meter (Kugelabstand) | ca. 1.500 Gramm | – | Kohlefaser (CFK) |
3 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3D-Messgerät (KMG), handbedient oder CNC-gesteuert | Axiom too | – | Verfahrwege von 640x600x500mm bis 640x1500x500mm | – | Bergisch Gladbach |
| 3D-Messgerät (KMG), Luftlagerung und Gleichstromantriebe in allen drei Achsen | ZENITH | – | Verfahrwege von 1200x1000x600 mm bis 3000x1000x800 mm | – | Bergisch Gladbach |
| Optisches 2D-Messgerät | Project X | – | Messbereich 400x300mm, Z-Fokus von 125 mm | – | Bergisch Gladbach |
Zusatzleistungen
Qualität
Die angebotenen Taststifte werden unter zertifizierten Bedingungen nach ISO 9001:2000 hergestellt. Kalibrierdienstleistungen werden über akkreditierte Partnerlaboratorien (DAkkS nach DIN EN ISO/IEC 17025) erbracht.
| Nachweis | Bergisch Gladbach |
|---|---|
| ISO 9001:2000 (Hersteller der Taster) | |
| DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025 (Partnernetzwerk) |
Historie
- 1992
Gründung/Aktivität im Bereich 3D-Messtechnik mit Fokus auf Handel mit Taststiften und Zubehör für Koordinatenmessmaschinen und Höhenmessgeräte.
